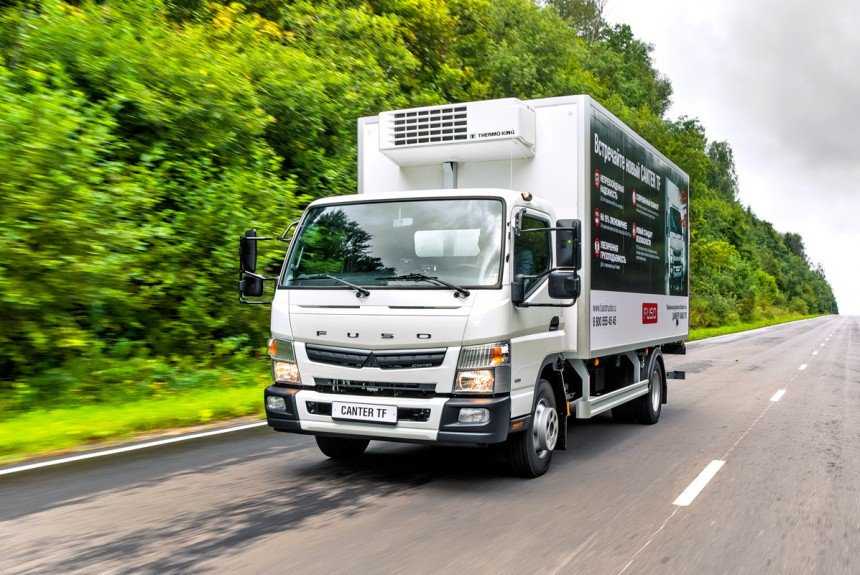

История создания модели Mitsubishi Fuso Canter

Грузовик первого поколения Кантер выпущен в 1963 году в виде модели Т 720. Это был бескапотный транспорт с грузоподъемностью в 2 000 кг. Название «Canter» взято из английского языка, и в переводе оно означает «легкий галоп». Уже спустя пять лет появилось новое поколение MitsubishiFusoCanter— модель Т 90. Производители предусмотрели более улучшенную линейку двигателей на бензине / дизельном топливе с мощностью 75 и 90-95 лошадиных сил.

В 1973 году завершилась работа по созданию машины 3-го поколения серии Т 200. Здесь существенно изменились все агрегаты, в том числе кабина. Бензиновые моторы стали мощнее, было уменьшено количество вредных выбросов в атмосферу. На выбор доступно множество надстроек, которые могут устанавливаться с учетом поставленных задач.

В конце 1970-х мир увидел грузовик Митсубиси Фусо Кантер 4-го поколения, что привело к увеличению продаж почти на 20%. В 1985-м появился представитель 5-го поколения, который получил серьезные внешние изменения и более совершенное техническое исполнение. В ноябре 1993-го стартовал выпуск грузовиков 6-го поколения. В машине появилась обтекаемая кабина, более мощные двигатели и независимая подвеска.

MitsubishiFusoCanter 7-го поколения выпущена в 2002-м. В качестве основного изменения стоит выделить появление ручки МКПП на приборной панели, появление в «базе» АБС и других систем пассивной безопасности.

В 2006-м появился автомобиль с гибридным двигателем. В 2010-м начался выпуск грузовиков 8-го, а в 2020-м — девятого поколения. В РФ Фусо Кантер пришли в 2010, а с 2018-го началась сборка и продажи машины нового поколения TF.

Не работает сигнал митсубиси кантер

Пользователь №: 1569 Спасибо сказали: 0 раз

Автомобиль:Carisma 1.6 MPI Кузов:Хэтчбек, рестайлинг Трансмиссия:АКПП Год выпуска:2003

Спасибо сказали: 0 раз

Пользователь №: 11 Спасибо сказали: 67 раз

Автомобиль:Carisma 1.6 MPI Кузов:Хэтчбек, рестайлинг Трансмиссия:МКПП Год выпуска:другое

Спасибо сказали: 67 раз

Пользователь №: 1569 Спасибо сказали: 0 раз

Автомобиль:Carisma 1.6 MPI Кузов:Хэтчбек, рестайлинг Трансмиссия:АКПП Год выпуска:2003

Спасибо сказали: 0 раз

Пользователь №: 5 Спасибо сказали: 2222 раза

Автомобиль:Carisma 1.6 MPI Кузов:Седан, рестайлинг Трансмиссия:АКПП Год выпуска:2003

Спасибо сказали: 2222 раза

После ночи всегда наступает утро

Прошу не обижаться, в личке не консультирую.

Пользователь №: 4 Спасибо сказали: 1456 раз

Автомобиль:Другое Кузов:Хэтчбек, дорестайлинг Трансмиссия:МКПП Год выпуска:другое

Спасибо сказали: 1456 раз

Пользователь №: 1205 Спасибо сказали: 3 раза

Автомобиль:Carisma 1.6 MPI Кузов:Хэтчбек, рестайлинг Трансмиссия:АКПП Год выпуска:2003

Спасибо сказали: 3 раза

Та же самая проблема.Руль разобрал. Не могу собрать.

Отрезать как-то не хочется.

Смотрю на фотках у них эта пластиковая (резиновая) штука вынулась без проблем. Но видимо это доресталинг.Кто-то сталкивался с этой проблемой еще?

Пользователь №: 6860 Спасибо сказали: 1191 раз

Автомобиль:Carisma 1.6 MPI Кузов:Седан, рестайлинг Трансмиссия:МКПП Год выпуска:2003

Спасибо сказали: 1191 раз

TMC Corolla E150, 1ZR-FE MT

Человек и пароход инженер(частной практики не веду: пожалуйста не пишите в личку вопросы, которые можете задать в общем форуме)

Пользователь №: 1205 Спасибо сказали: 3 раза

Автомобиль:Carisma 1.6 MPI Кузов:Хэтчбек, рестайлинг Трансмиссия:АКПП Год выпуска:2003

Спасибо сказали: 3 раза

Уже разобрался. При помощи отвертки удалось таки вытащить пластиковый (резиновый) держатель платы клаксона из крышки крепления патрона SRS.

Вообщем у меня срабатывал гудок при включении зажигания.К сожалению, до разбора клаксона (патрона подушки и самой подушки) тестером я не проверил замыкание.Уже после того как вытащил плату клаксона проверил тестером — замыкания нет. Поэтому не стал ничего делать (разрезать и клеить скотч). Помял плату на всякий случай в разные стороны. Собрал, замыкания нет.Завтра пойду на машину ставить. Надеюсь гудеть больше не будет.

Варианты исполнения

Сегодня покупателям доступно четыре типа грузовика, отличающихся длиной колесной базы — на 3.41, 3.85, 4.3 и 4.47 метра. Наиболее популярной является версия с фургоном на шесть или восемь паллет. Не менее востребованный длинный вариант — до 18 паллет.

К отличительным особенностям относится длина, которая колеблется в диапазоне 5,975 до 7,565 м. Бортовая платформа может быть 4,6-7,5 м.
Много информации можно получить из обозначения автомобиля. Оно имеет следующий вид —FD 70 (в качестве примера), где:

• F — компоновка кабины. Это единственный вариант исполнения (бескапотный), поэтому других букв не предусмотрено.
• D — полный вес. Здесь речь идет о грузовике с весом до 3,5 тонн и колесной формулой 4х4. Но есть и другие варианты: В — до 3,5 т (4х2), Е — 3,5-8 т (4х2), G – 3,5-8,5 т (4х4).
• 7 — обозначение поколения и вида кабины. В данном случае речь идет об узкой кабине, поколении TD и TF. Цифры «5» и «6» — узкая и широкая кабина соответственно поколения «ТВ», а «8» — широкая кабина TF и TD.
• Цифра «0» — модификация. Здесь может быть одна или две цифры.

В России маркировка немного отличается. При этом обозначение Фусо Кантер имеет следующий вид —FE85DH. Здесь буква «Е» может быть пропущена, а «F» показывает тип компоновки кабины. Цифра «8» позволяет узнать тип кабины (как и ранее), а «5» показывает, что речь идет о модели с рессорной подвеской. Далее указывается тип двигателя (D), а H — длина колесной базы. Здесь возможны следующие варианты:

• Е — 3,41 м;
• G — 3,87 м;
• Н — 4,17 м;
• J — 4,47 м.

Стартер 4D33 ⇐ Canter. Электрика

Сообщение Андрей25 » 20 ноя 2014, 14:43

Сообщение Андрей25 » 01 дек 2014, 07:21

Сообщение иванов иван02 » 01 дек 2014, 09:35

Сообщение Андрей25 » 01 дек 2014, 15:32

Сообщение иванов иван02 » 01 дек 2014, 17:01

Сообщение Дед » 01 дек 2014, 18:13

Сообщение Андрей25 » 03 дек 2014, 17:11

Сообщение Sobennikov.A.V. » 03 ноя 2015, 16:55

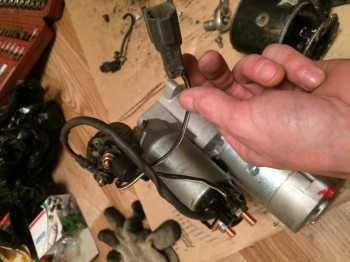

Мужики, погорел стартер. Купил другой, но на нём крепление только под одну реле.Так как свечи не работают, хочу поставить одну. Будет ли работать стартер с одной релюшкой? Остаётся одна фишка на подключение и она как я понял (-) так как на массу тестер пищит.

Отправлено спустя 1 час 9 минут 26 секунд: всё ,подсказал хороший человек, туда +, проверил,стартер работает, как положено.

Источник

Схема проводки мицубиси кантер

Действия в чрезвычайных ситуациях

Ежедневные проверки и определение неисправностей

Инструкция по эксплуатации и техническому обслуживанию автомобиля

Расходные материалы для проведения технического обслуживания

Предостережения и правила техники безопасности при выполнении работ на грузовом автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

• Базовый комплект необходимых инструментов
• Методы работы с измерительными приборами

Механическая часть двигателя

Система питания и электроуправление топливной системы

Система впуска, система выпуска и контроль выброса

Механическая коробка передач

Карданный вал и главная передача

• Технические характеристики и описание
• Проверка и обслуживание на автомобиле
• Передний бампер и рама
• Положение кабины, угол наклона
• Двери
• Внешняя сторона кабины
• Внутренняя часть кабины

Система отопления и вентиляции

Электрооборудование и электросистемы автомобиля

• Технические характеристики и описание
• Проверка и обслуживание на автомобиле
• Аккумулятор
• Стартер и генератор
• Осмотр и регулирование систем и оборудования транспортного средства
• Как пользоваться электросхемами и цвет проводов
• Соединения с массой
• Электросхемы
• Перечень электросхем
• Схема подзарядки аккумулятора
• Схема пуска двигателя
• Схема предпускового подогревателя двигателя
• Схема фар головного освещения
• Схема регулирования фар головного света
• Схема противотуманных фар
• Схема задних фар, габаритных огней и ламп освещения номерного знака
• Схема стоп-сигнала
• Схема сигнала поворота и аварийной сигнализации
• Схема сигнала заднего хода
• Схема плафона освещения кабины
• Схема лампы подсветки
• Схема фонарей обозначения габаритов транспортного средства
• Внутренняя схема панели приборов
• Схема тахометра
• Схема спидометра
• Схема измерителя топлива
• Схема измерителя температуры воды
• Схема индикатора предупреждения тормоза
• Схема стояночного тормоза
• Схема индикатора предупреждения давления масла двигателя
• Схема индикатора предупреждения топливного фильтра
• Схема прикуривателя
• Схема аудио системы
• Схема стеклоочистителя и стеклоомывателя
• Схема звукового сигнала
• Схема отопителя (подогревателя)
• Схема стеклоподъемников
• Схема подогревателя зеркал
• Схема моторного тормоза-замедлителя
• Схема подогревателя топлива
• Предохранители на аккумуляторе
• Точки соединения с массой
• Коробка с высоковольтными предохранителями
• Коробка предохранителей
• Схема резервного электропитания

Источник статьи: http://krutilvertel.com/mitsubishi-fuso-canter-2010-glava19-jelektroshemy

Не работает звуковой сигнал на Мицубиси лансер 9

Несмотря на то, что использование звукового сигнала в населённых пунктах запрещено, следить за исправностью этого прибору нужно. Его применение может понадобиться в экстренной ситуации, поможет избежать создания аварийной ситуации. Провести первичную диагностику совсем не сложно, высшего образования не потребуется. Подскажем алгоритм поиска неисправности для тех, кто сталкивается с такой проблемой впервые.

В первую очередь следует обратить внимание на исправность предохранителя в цепи питания звукового сигнала. Он находится в монтажном блоке моторного отсека

Его номер 2, он рассчитан на ток силой 10 Ампер. Под его защитой находится один единственный прибор, это звуковой сигнал. Предохранитель можно заменить новым, если отсутствует автомобильный тестер или другой измерительный прибор. Некоторые владельцы проверяют схему, где «Клаксон» включается через электромагнитное реле. Оно также может оказаться неисправным

Далее следует проверить исправность сигнала, это также довольно просто. Попробуйте подключить его непосредственно к аккумуляторной батарее. Его включение укажет на наличие неисправности в проводке, кнопке включения, а отсутствие даст основание считать его нерабочим. Некоторым умельцам удаётся отремонтировать неисправный прибор, но большая часть владельцев просто меняет неисправный прибор новым. Иногда причиной может быть плохой контакт корпуса «клаксона» с массой машины.

Источником неисправности может быть кнопка его включения, которая расположена в рулевом колесе. Именно из-за неё чаще всего происходит отказ в работе «клаксона». Для проверки следует снять пластиковые накладки кожуха рулевого колеса. Среди большого количества проводов отыщите разъём с проводом чёрного цвета, это тот который нужен для проверки. Отключите его и замкните на корпус. Должен сработать сигнал, что подтвердит отказ кнопки включения.

Проверить работу кнопки сложно, кроме знаний электротехники, нужен специальный инструмент, автомобильный тестер. Для проверки следует разобрать рулевое колесо, а это небезопасно, так как там находится подушка безопасности. Чтобы она не сработала раньше времени, отключают аккумуляторную батарею перед началом работы. После манипуляций гаечными ключами, электродрелью со сверлом, достают кнопку включения. Она представляет собой две медные пластины с перфорированной перегородкой между ними. Пластины могут быть выгнутыми, что будет причиной отказа работы сигнала.

15.3 Предохранители — общее описание / Mitsubishi Colt

Электрические цепи автомобиля защищены набором предохранителей, автоматических выключателей и пережигаемых перемычек. Блоки предохранителей расположены под панелью приборов, на левой или на правой (на некоторых моделях) стенке, а также, в двигательном отсеке возле аккумулятора.
Каждый из предохранителей защищает свою цепь и на панели предохранителя имеется обозначение защищаемой этим предохранителем цепи.
В блоке предохранителей используются три типа миниатюрных предохранителей. Эти компактные предохранители с контактами в форме пластинок можно снимать и устанавливать пальцами. Если какой-либо из элементов электрооборудования перестает работать, всегда, прежде всего, проверьте предохранитель. Перегоревший предохранитель легко определить, посмотрев на соединительную проволочку через прозрачный пластиковый корпус. Осмотрите корпус предохранителя на наличие повреждений. Если необходимо проверить, не перегорел ли предохранитель типа А, то его контактные пластинки выступают из корпуса предохранителя.
При замене перегоревшего предохранителя всегда используйте новый предохранитель такой же мощности, что и старый. Предохранители различной мощности физически взаимозаменяемы, однако необходимо использовать предохранители только требуемой мощности. Замена предохранителя на предохранитель большей или меньшей мощности не рекомендуется. Различным электрическим цепям требуется различная защита. Мощность предохранителя указана на самомпредохранителе. Если новый предохранитель сразу же перегорает, необходимо отыскать причину этого прежде, чем устанавливать новый предохранитель. Наиболее вероятной причиной перегорания предохранителя является короткое замыкание в цепи, вызванное порвавшимся или износившимся проводом.

3.1а Блок предохранителей расположен на левой стороне панели приборов — некоторые предохранители установлены под откидной крышкой

3.1б На моделях более поздних годов выпуска установлен еще один блок предохранителей в двигательном отсеке возле аккумулятора

3.1в Перегоревший предохранитель можно определить визуально А. Хороший Б. Перегоревший Проверка целостности цепи

Colt чудесное излечение — и такое бывает

mitsubishi colt 2006 JB

Стоит ли Покупать Mitsubishi Colt (2002-2012)?

Mitsubishi Colt — абсурд обзор

Mitsubishi Colt GTI 4 обзор тест драйв сравнение с Civic VTI

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

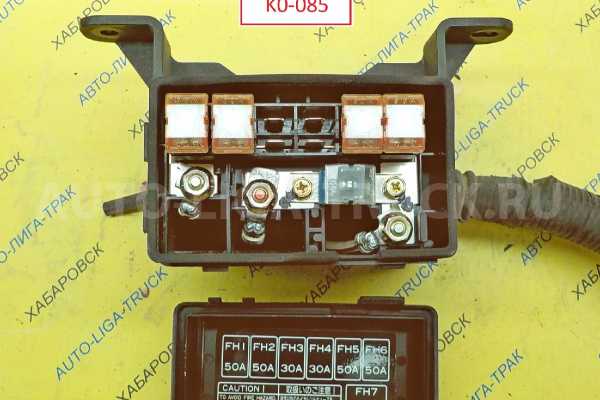

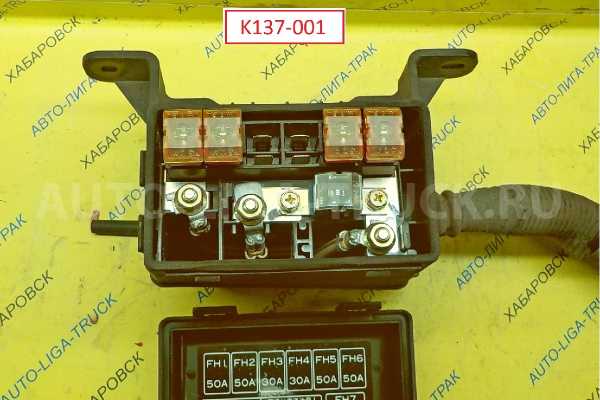

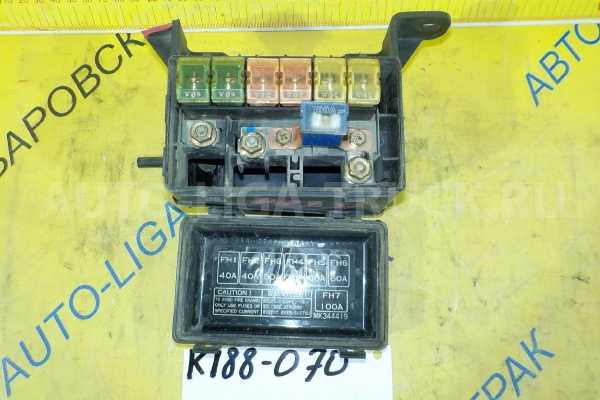

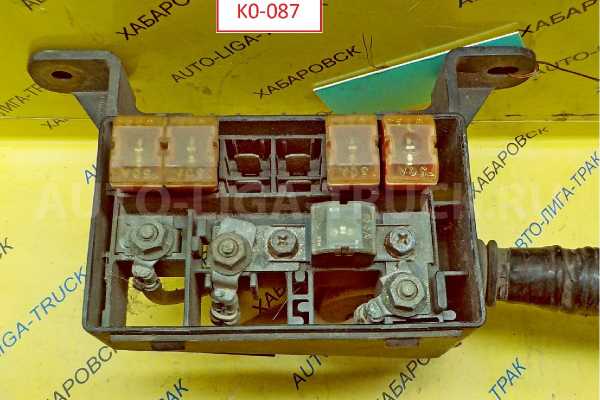

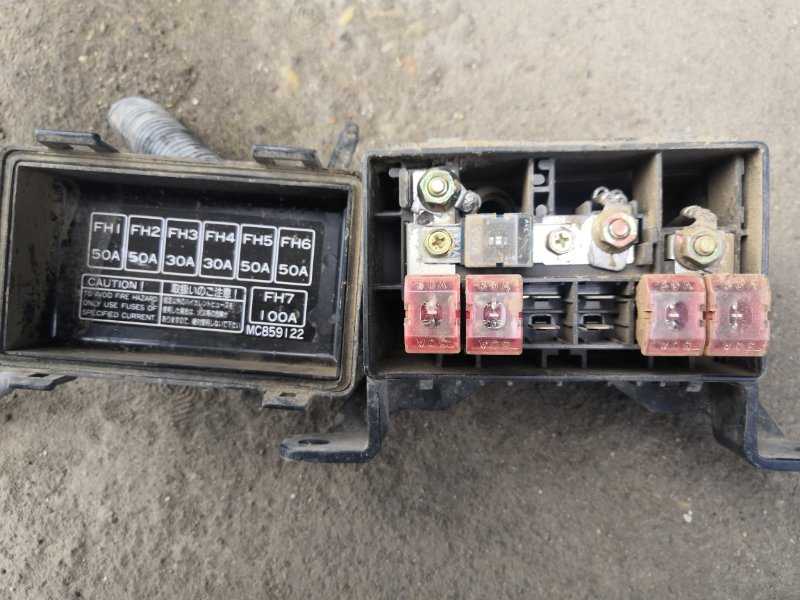

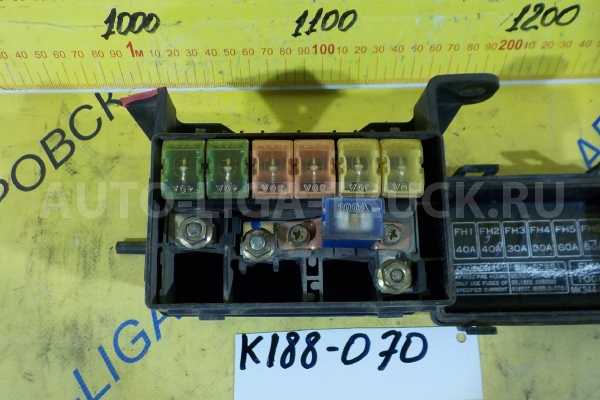

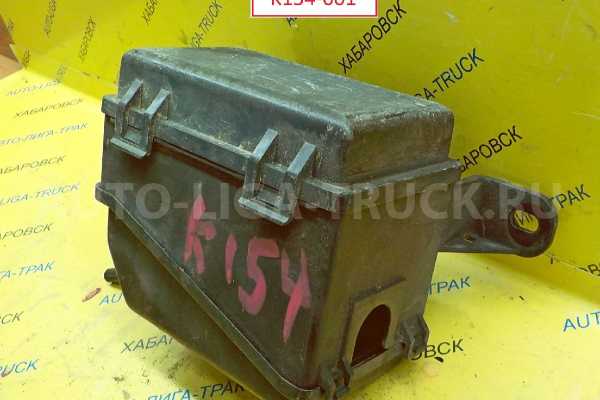

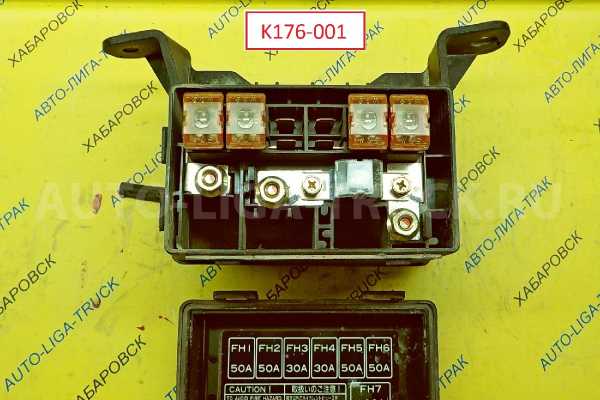

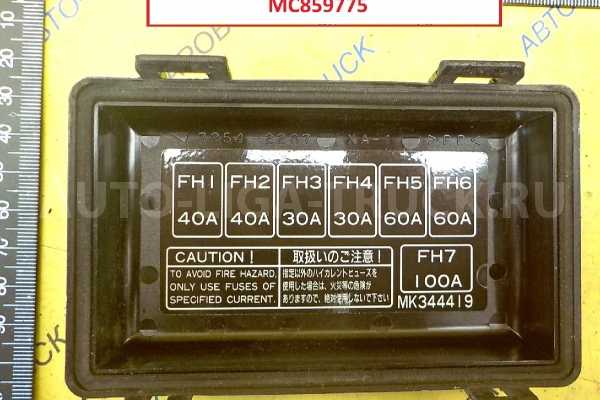

Блок возле АКБ

Еще одни блок крепится находится снаружи автомобиля рядом с аккумулятором.

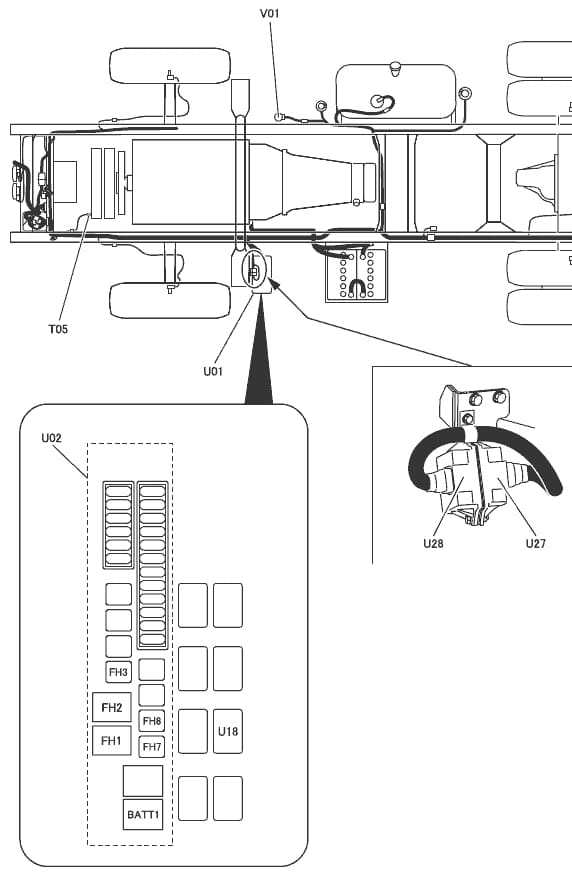

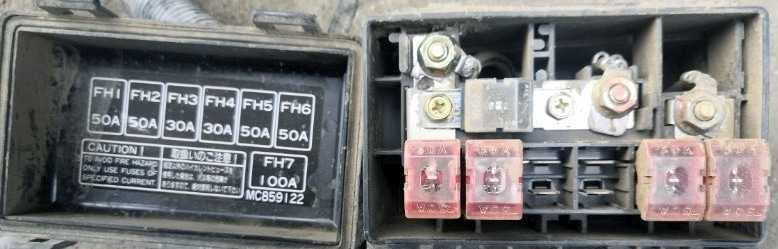

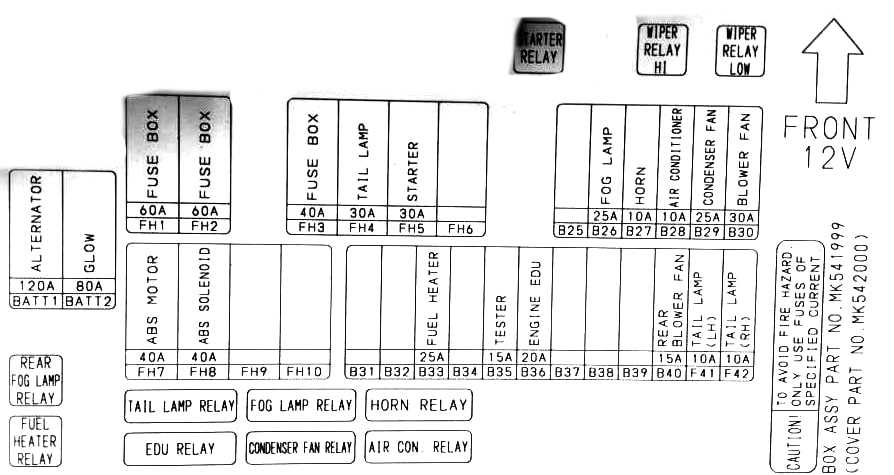

Схема с обозначением

p, blockquote 23,0,0,0,0 —>

В25	15А Задние фонари
В26	15А Задние противотуманные фонари
В27	10А Звуковой сигнал
В28	5А Кондиционер
В29	15А Вентилятор конденсатора кондиционера
ВЗ0	15А Вентилятор кондиционера, вентилятор обогревателя
В33	15А Топливный обогреватель
В36	20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
FH1	60А Блок предохранителей (S1, A1-A4, M1-M12)
FH2	60А Блок предохранителей (B1-B11)
FH3	30А Блок предохранителей (B13-B16)
FH7	30А Двигатель АБС
FH8	30А Электромагнитный переключатель АБС
BATT1	120А Генератор переменного тока

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Источник

Блоки в салоне

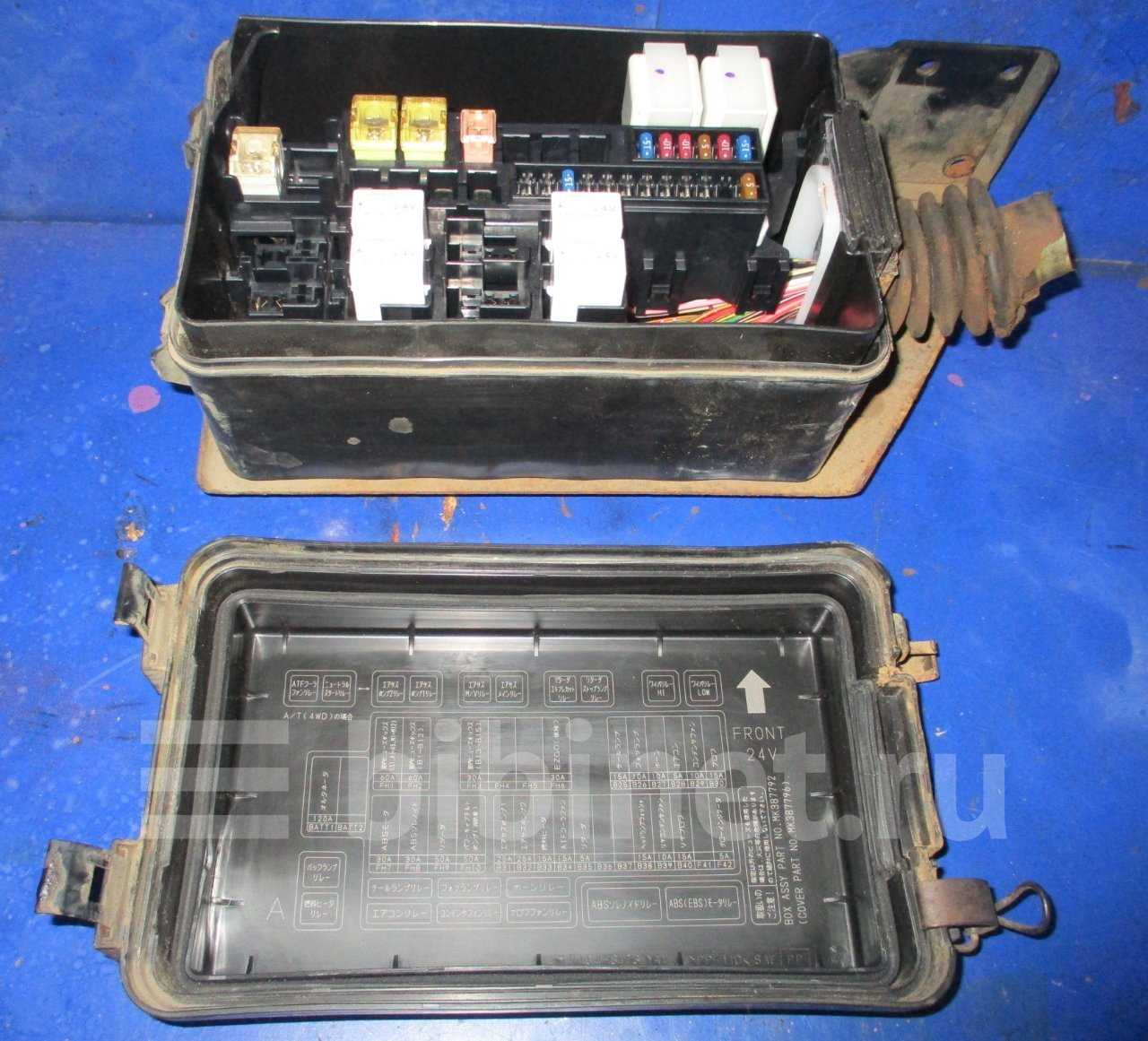

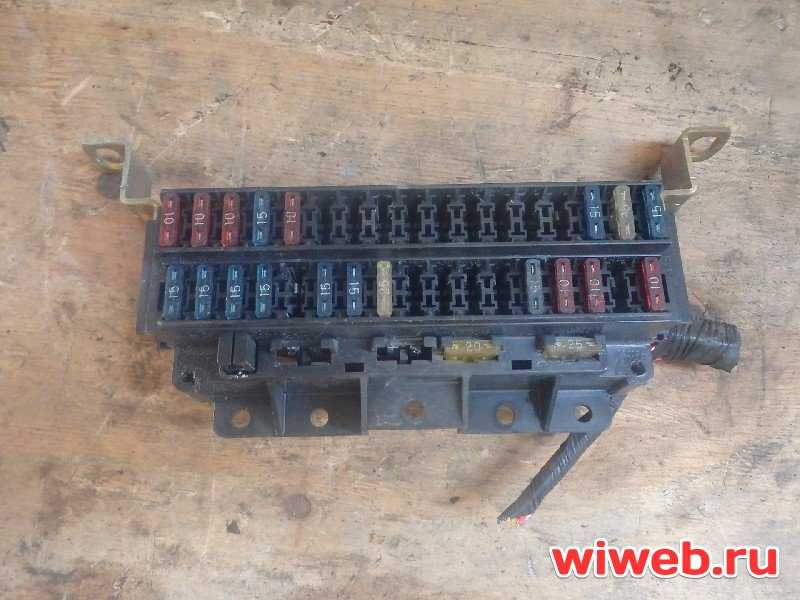

Блок предохранителей

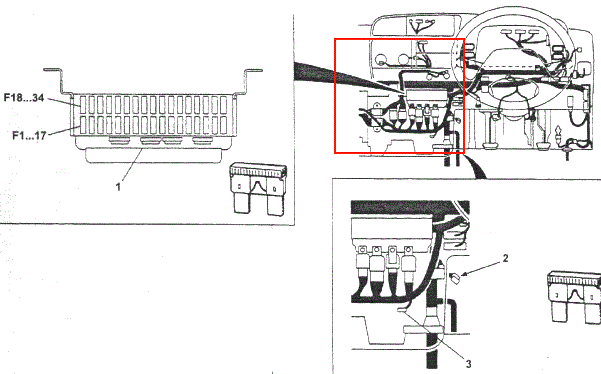

Находится за защитной крышкой в центральной панели. Пример расположения для праворульной модели.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

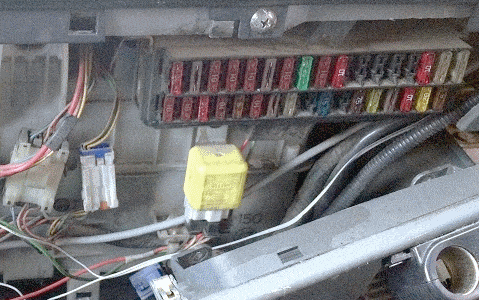

Фото — пример

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

F1	10/15А Левая фара
F2	10/15А Правая фара
F3	10/15А Стоп-сигналы, звуковой сигнал, блок управления замедлителем (сброс кодов)
F4	10/15А Указатели поворота
F5	5А Э/дв отсечки топлива
F6	10А Освещение салона
F7	10А Дополнительное оборудование
F8	25/30А Стекло подъемники, центральный замок
F9	25А Пневмо подвеска
F10	15А Блок управления АКПП (отирание кодов)
F11	25А Гидроусилитель рулевого управления
F12	25А Система EZGO
F13	15А Прикуриватель
F14	10А Магнитола
F15	10А Дополнительное оборудование
F16	10А Привод зеркал
F17	5/10А Реле отсечки топлива (24 В)
F18	10/30А Стартер
F19	10А Фонари заднего хода, блок управления системой рециркуляции ОГ (сброс кодов) (4D33, 35)
F20	10А Комбинация приборов
F21	10А Стеклоочиститель
F22	10А Дополнительное оборудование
F23	10А АКПП, система EZGO
F24	10А АКПП
F25	10А Система рециркуляции ОГ
F26	10А Замедлитель
F27	10А Горный тормоз
F29	10А ABS
F30	10А Кондиционер с автоматическим управлением
F32	10А Кондиционер
F33	25/30А Вентилятор отопителя
F34	15А Габариты

Отдельно, в нижней части могут находится: 2 — предохранитель ASR (10 А), 3 — предохранитель амперметра (1 А)

p, blockquote 9,0,0,0,0 —>

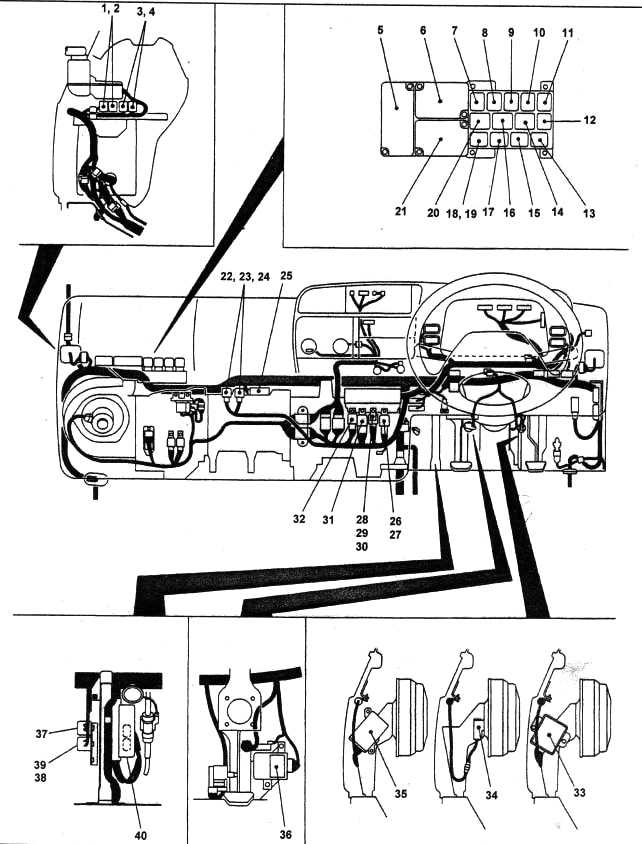

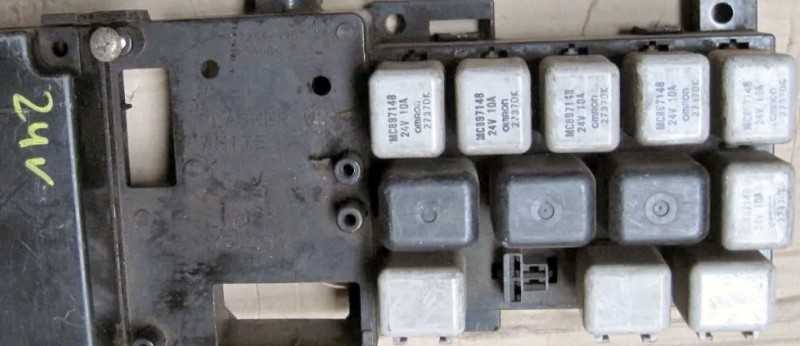

Блок реле

Устанавливается в панели напротив пассажирского сидения.

p, blockquote 10,1,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Фотография

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Назначение реле

p, blockquote 14,0,0,0,0 —>

1. реле привода зеркал (сложение)
2. реле привода зеркал (рабочее положение)
3. реле центрального замка (блокировка)
4. реле центрального замка (разблокировка)
5. блок MU-TIC или MULAC
6. реле-прерыватель указателей поворота (и реле ламп освещения при повороте — модификации)
7. реле стол-сигналов (модели с горным тормозом)
8. реле термостата (FE, FF, FG)
9. реле габаритов
10. реле фар дальнего света
11. реле фар ближнего света
12. реле вентилятора отопителя
13. реле зуммера отбора мощности
14. реле низкой скорости стеклоочистителя
15. реле стояночного тормоза
16. реле высокой скорости стеклоочистителя
17. реле горного тормоза (ABS/ASR)
18. реле горного тормоза (ABS)
19. реле системы интенсивного прогрева двигателя (FB, FD)
20. реле индикатора низкого уровня моторного масла
21. блок LAC
22. реле компрессора (FF)
23. реле компрессора (FF)
24. главное реле системы пневмоподвески
25. блок управления замедлителя
26. реле переключения передач раздаточной коробки (FG38)
27. датчик неисправности ламп стоп-сигналов (CUSTOM)
28. реле охладителя рабочей жидкости АКПП (FE)
29. реле охладителя рабочей жидкости АКПП (FB)
30. реле звукового сигнала системы EZGO
31. реле системы отсечки топлива
32. реле включения режима 4WD
33. блок управления PPS (FE, FF); блок управления приводом зеркал
34. блок управления блокировкой ключа (модели с АКПП)
35. блок управления раздаточной коробкой (FG38)
36. блок управления блокировкой дифференциала (FG38)
37. , 38, 39 — реле муфты отбора мощности. 40 — блок управления АКПП.

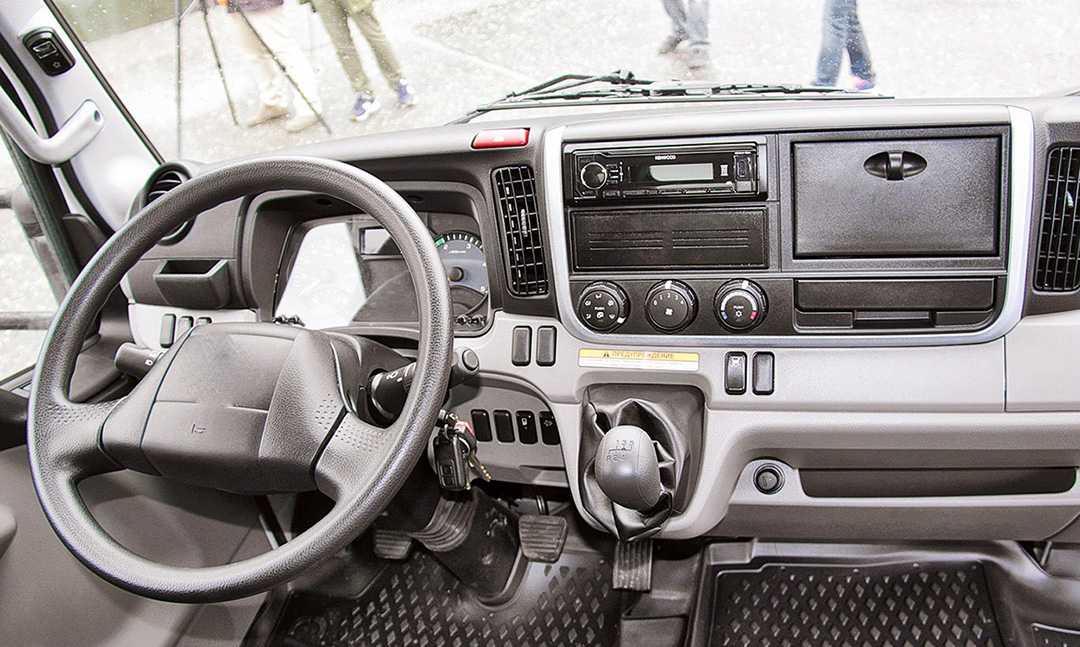

Кабина грузовика

При рассмотрении Митсубиси Фусо Кантер нельзя обойти стороной кабину, где максимальное внимание уделено комфорту для водителя и пассажиров. В обновленном дизайне предусмотрен более широкий проем и удобная посадка

 К особенностям относится высокая крыша и продуманная конструкция дверей, открывающихся под 90-градусным углом. Такая опция позволяет зайти в машину, практически не нагибаясь.
К дополнительным особенностям стоит отнести:

• Более широкая подножка, которая обеспечивает удобство при подъеме и защищена от налипания грязи.
• Наличие 3-секционного бампера, изготовленного в центральной части из металла для повышения безопасности в случае аварии. Дополнительным плюсом является окрашивание детали в цвет кузовной части. По бокам изделие сделано из полимерного материала, который легко восстановить в случае деформации при ударе.
• Лобовое стекло хорошо и быстро омывается, благодаря встроенным форсункам. Они перемещаются одновременно с двориками, что обеспечивает лучшее распределение воды по поверхности.
• С 2002-го в ручка КПП встроена в приборную панель автомобиля. Это исключает трудности при перемещении по автомобилю и позволяет выходить с любой из дверей.
• «Приборка» очень компактная и занимает переднюю часть пространства. Пластик достаточно жесткий и по качеству напоминает материал в Газели. При поездках по плохим дорогам в морозы возможно появления скрипа и других посторонних звуков.
• Современный интерьер, отличающийся высоким уровнем комфорта, большим количеством полок / ниш для мелких вещей.
• Хороший встроенный отопитель с четырьмя скоростями вращения вентилятор. Зимой первой и второй скорости недостаточно, а вот на 3-й и 4-й дует очень хорошо. При этом само утепление автомобиля не очень качественное.

Большой плюс — наличие в кабине Mitsubishi Canter многофункциональной панели. Все элементы управления легкодоступны и находятся на расстоянии вытянутой руки. В кресле водителя предусмотрено большое количество регулировок, что позволяет настроить сиденье под себя и разгрузить спину во время длительных поездок.

Уже в базовой комплектации имеется аудиосистема с USB-разъемом и климатическая система. При необходимости можно заказать установку тахографа, электрического подогрева зеркал заднего вида или подогрев топливного бака.

Блоки в салоне

В панели приборов обычно устанавливаются 2 блока с реле и один с предохранителями.

Общая схема расположения блоков управления в салоне

Расшифровка

p, blockquote 7,0,0,0,0 —>

• A 05 потенциометр регулирования скорости холостого хода
• A 08 выключатель сцепления
• A 09 выключатель стартера
• A 10 выключатель комбинации
• A 13 подключение диагностирования
• A 14 подключение очистки памяти
• A 19 датчик позиции педали акселератора
• C 01 панель приборов
• J 02 разъем соединения
• J 10 разъем устройства Multi –Use tester
• B 04 коробка предохранителей
• B 05 ECU двигателя
• B 06 диод
• B 07 резистор CAN
• B 09 резистор регулирования числа впрыскиваний топлива
• B 13 предохранительное реле
• B 18 реле прекращения выброса ABS
• B 19 реле привода накаливания

Блок предохранителей

Для доступа уберите защитную крышку.

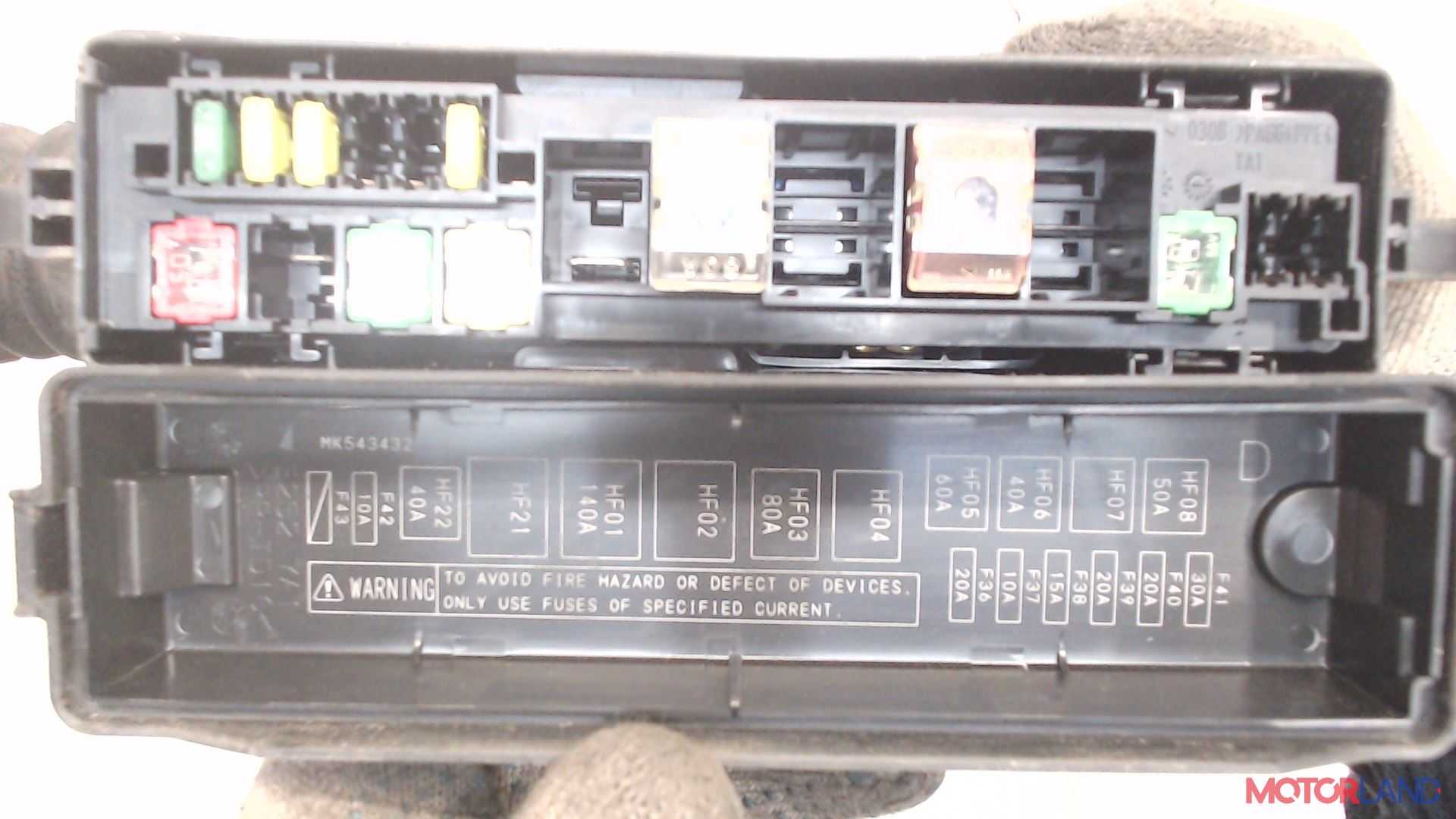

Фото — пример

Пример схемы с крышки блока

p, blockquote 15,0,0,0,0 —>

А1	10А Прикуриватель
А2	10А Аудио
А4	10А Дополнительный блок питания (замок зажигания цепи АСС)
В1	15А Лампы сигнала тормоза
В2	10А Комбинация приборов (ЕВРО-3) Блок расходомера (ЕВРО-4)
В3	15А Лампы указателей поворота
В4	10А Дополнительный блок питания (цепь напрямую соединена с аккумулятором)
В5	10А Аудио
В6	10А Плафон салона
В7	25А Электрический стекло подъёмник (водителя)
В8	25А Электрический стекло подъёмник (пассажира)
В9	20А ЭБУ двигателя
В11	15А Обогрев зеркал заднего вида
В13	15А Диагностический разъем Контрольно-измерительный прибор
В14	15А Фары (дальний свет)
В15	10А Левая фара (ближний свет)
В16	10А Правая фара (ближний свет)
В25	15А Задние фонари
В26	15А Задние противотуманные фонари
В27	10А Звуковой сигнал
В28	5А Кондиционер
В29	15А Вентилятор конденсатора кондиционера
ВЗ0	15А Вентилятор кондиционера, вентилятор обогревателя
В33	15А Топливный обогреватель
В36	20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
М1	10А Фонари заднего хода
М2	10А Комбинация приборов (ЕВРО-3)Блок расходомера (ЕВРО-4)
М3	15А Стеклоочиститель и омыватель
М4	10А Дополнительный блок питания (замок зажигания цепи ON)
М5	10А Реле управления системой рециркуляции выхлопных газов
М8	10А Горный тормоз
М9	5А ЭБУ двигателя
М11	10А АБС
S1	10А Стартёр
*	Запасной предохранитель
1	5А Устранение неисправностей АБС (диагностика)
2	10А Устранение неисправностей АБС (очистка памяти)
3	5А Устранение неисправностей ЭБУ двигателя (диагностика)
4	10А Устранение неисправностей ЭБУ двигателя (очистка памяти)

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Технические характеристики Mitsubishi Canter

При рассмотрении Mitsubishi Fuso Canter отдельное внимание стоит уделить его техническим характеристикам. К основным параметрам стоит отнести:

Технические характеристики	Значения
Количество мест в кабине	3
Колесная база, м	3,41 — 4,47
Габариты (ДхШхВ), м	5,975 — 7,565 х 2,135х 2,235
Колея передняя / задняя, м	1,665 / 1,66
Клиренс, см	20
Ширина рамы, м	0,84
Вес, т	8,5
Максимальная масса прицепа, т	3,5
Максимальная скорость, км/ч	108
Предельный угол подъема, град	34,3
Радиус разворота, м	6,1 — 7,8
Объем бака, л	100
Электрическая часть	24 В, 2х12 В, 110 А/ч

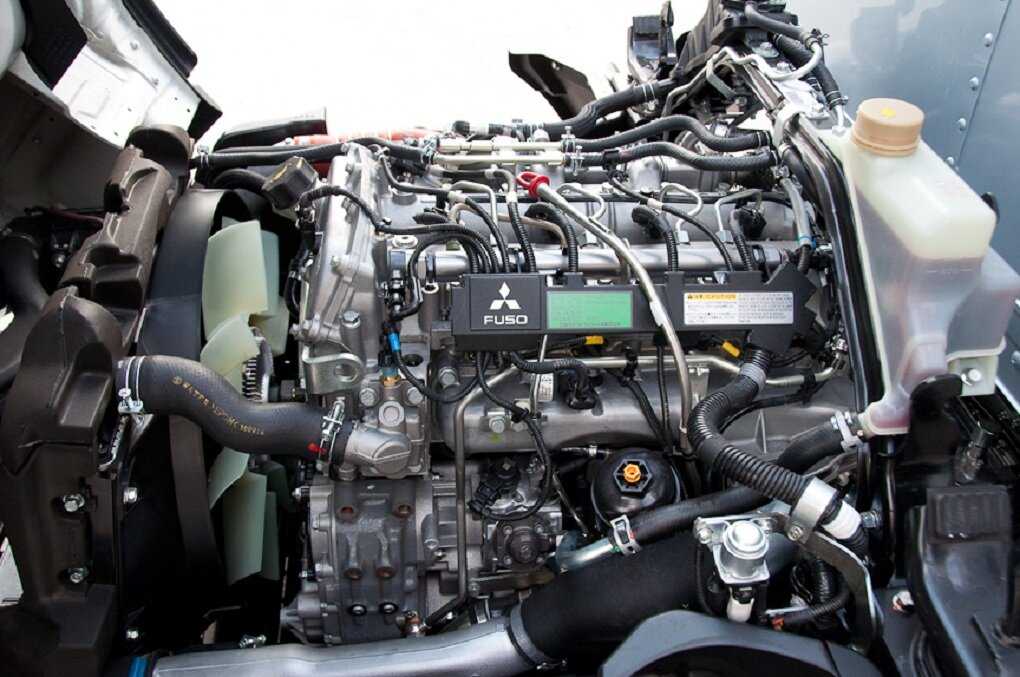

Семейство двигателей Фусо Кантер

За время выпуска на автомобиль устанавливалось много вариантов силовых агрегатов. Для РФ выбрано два типа — 4-цилиндроые дизельные моторы, оборудованные водяным охлаждением, интеркулером, турбированным компрессором и непосредственным впрыском. До 2013-го в Набережных Челнах предпочтение отдавалось двигателю на 150 лошадиных сил с Евро-3, после чего начали устанавливаться дизельные моторы, соответствующие Евро-4.

В последнем поколении (для РФ)предусмотрены в следующие двигатели Mitsubishi Canter:

1. 7,5-литровый на 150 «лощадок»;
2. 8,55-литровый на 175 лошадиных сил.

Оба варианта соответствуют требованиям Евро-5 и имеют обозначение 4P10. К их особенностям стоит отнести улучшенную обработку отработавших газов, наличие селективного каталитического восстановления, новые инжекторы. Дополнительно предусмотрен горный тормоз.

Отметим, что в новых грузовиках, которые выпускаются для Японии, предусматривается новая версия силового агрегата. Это дизельный 3-литровый двигатель на 110, 130, 150 или 175 лошадиных сил.

Он отличается наличием системы CommonRail, наличием турбины в качестве нагнетателя, системой старт-стоп и большей экономичностью. На российские версии автомобилей такие моторы не устанавливаются, но в ближайшее время ситуация может измениться.

Трансмиссия

Во всех модификациях Mitsubishi Fuso Canter в России установлена 6-ступенчатая МКПП, отличающаяся надежностью, четкостью и плавностью переключения. Благодаря оптимизированным передаточным числам, можно добиться более высокой мощности работы силового узла. Специалисты завода максимально оптимизировали передаточные числа, чтобы водителю нужно было меньше переключать скорости.

Конструктивно в МКПП предусмотрена возможность применения нескольких типов КОМ-коробок со следующими передаточными числами:

• 0,723;
• 1;
• 1,689;
• 3,193;
• 5,494;
• 5,714.

По указанным цифрам видно, что движение желательно начинать с первой скорости.

При этом старт на ровной поверхности и с загруженным автомобилем возможен даже без нажатия на газ. Скорости с первой по шестую синхронизированы. Машина оборудована однодисковым сухим сцеплением с гидравлическим приводом и нажимной пружиной диафрагменного типа.

Ходовая

Преимуществом ФусоКантер является продуманное шасси, которое отлично оптимизированно для российских дорог. Так, на передней оси предусмотрена 2-тавровая балка, которая заканчивается кулачками, а сзади — полностью разгруженные полуоси. В качестве амортизаторов предусмотрены телескопически устройства 2-стороннего действия.

Тормоза

Особое внимание уделено тормозной системе. Вгрузовике Mitsubishi Canter предусмотрено три механизма:

1. Рабочий. Представляет собой 2-контурную систему с АБС и регулятором усилий. ПВ основе лежат барабанные тормоза.
2. Стояночный. В качестве дополнительной опции предусмотрен ручник с разжимными колодками внутри и на вторичном валу коробки передач.
3. Горный. Выполнен в виде вакуумного механизма, оборудован дроссельным клапаном.

В качестве шин спереди и сзади установлена односкатная резина R 17.5 типа 215/75.

10. Замена электрических предохранителей

В автомобиле имеются плоские и сильноточные предохранители. Плоские предохранители находятся в коробке предохранителей внизу центральной панели, а также в коробке сильноточных предохранителей около передней части аккумуляторного блока. Коробка сильноточных предохранителей также содержит сильноточные предохранители.

Снятие и установка крышки коробки предохранителей

1. Потяните за дно крышки коробки предохранителей (1) на себя, чтобы открыть крышку.

2. Чтобы установить крышку, выровняйте и вставьте петли (2) на верху, затем надавите на дно крышки внутрь.

Снятие и установка крышки коробки сильноточных предохранителей

1. Потяните за зажимы (1), затем поднимите крышку (2) прямо вверх, чтобы снять ее.

2. Чтобы установить крышку, положите ее на коробку и надавите на нее прямо вниз. Выровняйте отверстия зажимов (3) с выступами (4). Надавливая на крышку вниз, закрепите ее зажимами.

Внимание: Во время установки крышки коробки сильноточных предохранителей обязательно закрепите ее зажимами, надавливая на крышку вниз. Если очень сильно надавливать на крышку внутрь автомобиля, можно сломать ее

Проверка и замена плоских предохранителей

Внимание: Используйте оригинальные предохранители MITSUBISHI указанной силы тока. Использование предохранителя несоответствующей силы тока может привести к пожару

1. Установите ключ замка зажигания в положение «LOCK» («Фиксация») и выключите все другие переключатели.

2. Чтобы снять предохранитель, который необходимо заменить, зажмите его щипцами для предохранителей(1) в коробке предохранителей. Сила тока и защитная цепь каждого предохранителя показаны на внутренней стороне крышки коробки предохранителей и на внутренней стороне крышки коробки сильноточных предохранителей.

3. Если предохранитель перегорел, обязательно выбирайте запасной предохранитель (2) указанной силы тока для замены.
