Предохранители и блоки реле для Mitsubishi Mirage (2012-2019) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Mitsubishi Mirage (2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019).

Проверка и замена предохранителей

Чтобы предотвратить повреждение электрической системы из-за короткого замыкания или перегрузки, каждая отдельная цепь оснащена предохранителем.

Используйте схемы расположения предохранителей и таблицы соответствия, чтобы проверить предохранитель, связанный с неисправностью. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. Если это так, предохранитель перегорел и его следует заменить. Используйте съемник для предохранителей (расположенный в блоке предохранителей в моторном отсеке), чтобы удалить предохранители. Зажмите его на предохранителе, который вы хотите удалить, и вытяните предохранитель прямо из блока предохранителей. Надежно вставьте новый предохранитель такой же емкости в соответствующий разъем.

Если предохранитель не перегорел, проблема должна быть в другом. Обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору для проверки системы.

Уведомление

• Перед заменой предохранителя всегда отключайте электрические элементы предохранителя и переводите ключ зажигания в положение «LOCK» или переводите рабочий режим в положение OFF.
• Не ремонтируйте предохранители и никогда не используйте предохранители с емкостью, превышающей указанную, или любые заменители, такие как проволока, фольга и т. Д. Это может вызвать нагрев проводки цепи и вызвать пожар.
• Если новый предохранитель снова перегорит через короткое время, обратитесь к авторизованному дилеру Mitsubishi Motors или в ремонтную мастерскую по вашему выбору, чтобы найти и устранить причину.

Схема блока предохранителей в моторном отсеке

В моторном отсеке блок предохранителей расположен, как показано на рисунке. Нажимая на язычок (A или B), поднимите крышку.

Запасные предохранители находятся в блоке предохранителей в моторном отсеке.

Блок предохранителей не содержит запасных предохранителей на 7,5 А, 10 А или 15 А. Если один из этих предохранителей перегорел, замените его следующим предохранителем.

• 5 А: Наружные зеркала заднего вида
• 10 А: Вариант
• 15 А: прикуриватель

При использовании запасного предохранителя как можно скорее замените его предохранителем правильной мощности.

Где находится стартовый предохранитель Митсубиси Мираж?

Современные автомобили все больше и больше строятся с использованием технологий, и, тем не менее, это приносит нам комфорт, но, к сожалению, мы также сталкиваемся с недостатками. Большинству из нас не нравится что-либо электрическое на нашем Mitsubishi Mirage, не говоря уже о том, чтобы подходить к предохранителям на нем. В этой статье мы постараемся помочь вам исправь свои проблемы с предохранителями и специально для Найдите предохранитель стартера на своем Mitsubishi Mirage. Для этого сначала мы выясним, при каких обстоятельствах может потребоваться замена предохранителя стартера в вашем Mitsubishi Mirage, затем какой это предохранитель и, наконец, где стартовый предохранитель вашего Митсубиси Мираж .

Зачем заменять предохранитель стартера в вашем Mitsubishi Mirage?

.Итак, давайте начнем наше содержание с мотивы замены предохранителя стартера на Митсубиси Мираж. Замена предохранителя — не особо сложный процесс, но при прикосновении к электричеству автомобиля лучше принять меры. Вот почему лучше всего убедиться в преимуществах этого процесса, прежде чем вы его начнете. В большинстве случаев вы будете пытаться выяснить где предохранитель стартера на вашем Митсубиси Мираж есть, когда у вашего автомобиля есть проблемы с запуском. Если он вообще не запускается, или, если он не запускается, вы можете посмотреть на блок предохранителей. Перед тем как сделать это, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вам следует попробовать проверить контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашего Митсубиси Мираж. Наконец, последняя возможность, посмотрите на электрическое реле если проблема не оттуда. Если, несмотря на эти проверки, вам все равно нужно знать где стартер предохранитель на Митсубиси Мираж есть, переходите к следующему разделу.

Какой предохранитель у вашего Митсубиси Мираж?

Мы будем сейчас, прежде чем мы определим где находится предохранитель стартера на вашем автомобиле, покажите вам, какой предохранитель стартера на вашем Mitsubishi Mirage. До сих пор автомобили не оснащались предохранителями стартера, поскольку они выделяют значительную энергию при запуске двигателя и, кроме того, не всегда стабильны. Однако с нескольких лет производители начали встраивать в соленоид стартера предохранитель на 150/200 ампер, который «защищает вспомогательные части» стартера вашего Mitsubishi Mirage, например, зажигание. Однако есть еще один предохранитель, который прослужил дольше и который также подключен к стартеру, это предохранитель. предохранитель F8, который обычно составляет 20/25 ампер и называется предохранителем возбуждения стартера на Mitsubishi Mirage. .

Где найти предохранитель стартера на вашем Mitsubishi Mirage?

Теперь перейдем к той части, которая вам, вероятно, больше всего нравится. После того, как вы выяснили, какой стартерный предохранитель вам нужно будет заменить, пришло время определить где предохранитель стартера на Митсубиси Мираж . В большинстве случаев, как показано в предыдущем разделе, вам нужно будет заглянуть под капот. предохранитель стартера на Mitsubishi Mirage находится в блоке предохранителей в моторном отсеке вашего автомобиля , он находится под крышкой, рядом с аккумулятором

Обратите внимание, что перед любым вмешательством вам необходимо отключить аккумулятор от вашего Mitsubishi Mirage, чтобы избежать любого риска короткого замыкания или поражения электрическим током. Чтобы точно определить местонахождение предохранителя стартера вашего Mitsubishi Mirage, вам понадобится буклет по техническому обслуживанию с схема предохранителей с положением и ролью каждого предохранителя

Вряд ли когда-либо заменяйте предохранитель на предохранитель с меньшей или большей силой тока, так как это может вызвать возгорание или повредить любую часть вашего Mitsubishi Mirage. Если вы хотите заменить предохранитель на реле стартера вашего Митсубиси Мираж , вам придется обратиться к своему механику, который обязательно посоветует вам поменять весь стартер.

Чтобы найти больше советов по Mitsubishi Mirage, взгляните на Мицубиси Мираж категория.

Электосхемы

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Предохранители подкапотного простанства

Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.

Блок предохранителей открывается, как показано на рисунке:

Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.

Расшифровка назначений предохранителей приведена в таблице:

Номер	Назначение, номинал
1	Противотуманки, 15 Ампер
2	Сигнал звуковой, 10 Ампер
3	Реле противотуманок (опционно)
4	Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер
5	Компрессор кондиционера, 10 Ампер
6	Реле сигнала
7	АБС, ECU, стопы дополнительные, 15 Ампер
8	Резерв
9	Дополнительные приборы, 15 Ампер
10	Резерв
11	Цепь генератора, 7,5 Ампер
12	Резерв
13	ETAKCS, поворотники, 10 Ампер
14	Цепи АКПП, 20 Ампер
15	Топливный насос, 15 Ампер
16	Резерв
17	Замок зажигания, 40 Ампер
18	Стеклоподъемники, 30 Ампер
19	Переключатель рулевой консоли, приборная панель, 10 Ампер
20	Часы, магнитола, 10 Ампер
21	Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер
22	Подсветка номерного знака, приборная панель, 7,5 Ампер
23	Правая фара, 10 Ампер
24	Левая фара, корректор светового потока, 10 Ампер
25	Управление светом
26	Вентилятора реле
27	ABS, 60 Ампер
28	Управление вентилятором, 50 Ампер
29	Левая фара, 10 ампер
30	Правая фара, 10 Ампер
31	Зарядка аккумулятора, 60 Ампер
32	Противотуманки, 15 Ампер

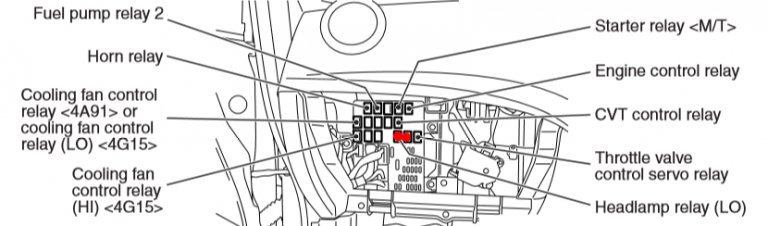

Дополнительный блок реле под капотом расположен, как показано на рисунке:

Схема расположения реле.

Назначение реле приведено в таблице:

Номер	Назначение
1	Разъем индикатора вращения коленвала
2	Резерв
3	Резерв
4	резерв
5	Зажигания реле
6	Реле АКПП
7	Главное реле
8	Кондиционера реле

1 поколение

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

p, blockquote 5,0,0,0,0 —>

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

p, blockquote 6,0,0,0,0 —>

Вариант 1

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Вариант 2

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

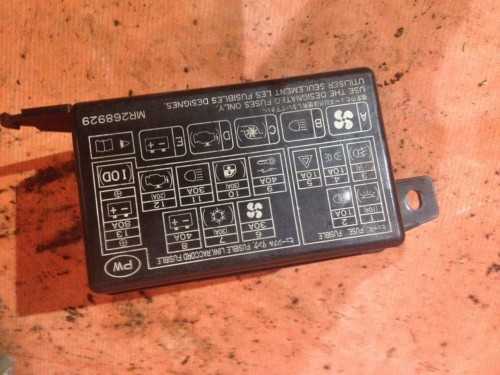

Главный блок

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Вариант 1

p, blockquote 15,0,0,0,0 —>

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

p, blockquote 17,0,0,0,0 —>

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

p, blockquote 18,0,0,0,0 —>

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

Расшифровка

p, blockquote 20,0,0,0,0 —>

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Двигатель

Митсубиси Кольт предлагает всего несколько двигателей. Это бензиновые атмосферники объемом 1.3, 1.5 и 1.6 л. У себя на родине хэтчбек был доступен даже с 1,8-литровым турбомотором, форсированным до 205 л.с. На Европейском континенте покупатели могли рассчитывать максимум на версию Sport со 103-сильным атмосферником емкостью 1,6 л. Данная модель отличается белыми циферблатами указателей, алюминиевыми дисками и отделкой из кожи.

На рынке же преобладают машины с самым скромный 1,3-литровым агрегатом (серия Orion). До сентября 2000 года устанавливалась его 75-сильная модификация с 12-клапанами, а после 82-сильная с 16 клапанами. В 2002 году вместо двигателя емкостью 1299 см3, стали использовать агрегат объемом 1343 см3 и отдачей 90 л.с.

1,6-литровый атмосферник до рестайлинга развивал 90 л.с., а после – 103 л.с. Что примечательно, самые динамичные модификации предыдущей версии Кольта могли похвастаться моторами 1.6 л / 113 л.с. и 1.8 GTi / 140 л.с

Обратите внимание и на изменение расположения двигателя. В CJ0 он расположен на правой стороне, а в СА0 – на левой

Все силовые агрегаты Mitsubishi Colt имеют привод ГРМ ременного типа, который требует замены каждые 60 000 км. Стоимость нового комплекта с роликами – от 2 500 рублей. Газораспределительный механизм лишен гидравлических компенсаторов зазора клапанов. Зазоры регулируются вручную при помощи соответствующего ключа и щупа.

Наилучших рекомендаций достоин не самый массовый 1,6-литровый мотор, который принадлежит к проверенному временем семейству 4G9. Двигатель любит высокие обороты и при этом демонстрирует умеренный расход топлива. Единственные возможные неисправности связаны с отказом системы зажигания.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЯ

od73.SVG.webp» alt=»1.5L, Электросхема системы управления двигателя (1 из 3) для Mitsubishi Mirage DE 1998″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

1.5L, Электросхема системы управления двигателя (1 из 3) для Mitsubishi Mirage DE 1998

od74.SVG.webp» alt=»1.5L, Электросхема системы управления двигателя (2 из 3) для Mitsubishi Mirage DE 1998″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

1.5L, Электросхема системы управления двигателя (2 из 3) для Mitsubishi Mirage DE 1998

od75.SVG.webp» alt=»1.5L, Электросхема системы управления двигателя (3 из 3) для Mitsubishi Mirage DE 1998″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

1.5L, Электросхема системы управления двигателя (3 из 3) для Mitsubishi Mirage DE 1998

od76.SVG.webp» alt=»1.8L, Электросхема системы управления двигателя (1 из 3) для Mitsubishi Mirage DE 1998″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

1.8L, Электросхема системы управления двигателя (1 из 3) для Mitsubishi Mirage DE 1998

od77.SVG.webp» alt=»1.8L, Электросхема системы управления двигателя (2 из 3) для Mitsubishi Mirage DE 1998″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

1.8L, Электросхема системы управления двигателя (2 из 3) для Mitsubishi Mirage DE 1998

od78.SVG.webp» alt=»1.8L, Электросхема системы управления двигателя (3 из 3) для Mitsubishi Mirage DE 1998″ width=»» height=»» /> Получить доступ ко всем схемам автомобиля

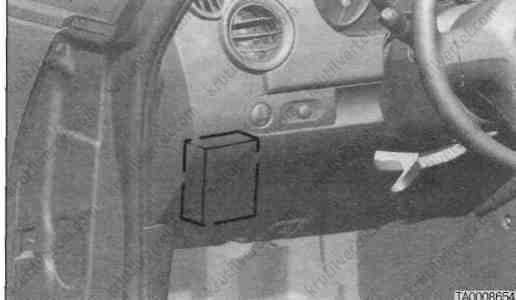

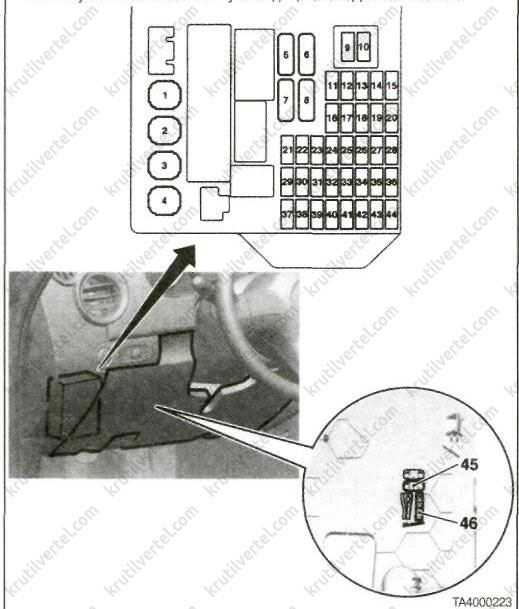

Блок в салоне

Он находится в салоне митсубиси мираж под панелью приборов слева, для машин с левым рулём.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

И справа, для машин с правым рулём.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Вариант 1

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Для машин с левым рулём

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

1	20А Электродвигатель вентилятора отопителя
2	10А Фонари заднего хода и блок управления SRS
3	10А Комбинация приборов и зуммер предупреждении о включенном освещении
4	15А Прикуриватель и система управления боковыми зеркалами заднего вида
5	10А Часы, радио или магнитола
6	15А Стоп-сигналы
7	10А Блок управления SRS и реле-прерыватель указателей поворота и аварийной сигнализации
8	15А Блок управления центральной блокировкой замков дверей
9	10А Звуковой сигнал
10	15А Электродвигатель омывателя и очистителя
11	Резерв
12	Резерв
13	20А Блок управления электроприводом люка крыши
14	10А Освещение салона и багаж. отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП
15	10А Реле электродвигателя вентилятора отопителя, реле обогревателя заднего стекла, реле электропривода стекло подъемников, реле омывателя фар головного света, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 системы DRL, блок управления системой DRL
16	20А Обогреватели сидений
17	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП

Для машин с правым рулём

Схема

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Назначение

p, blockquote 16,0,0,0,0 —>

1	Резерв
2	Резерв
3	10А Реле электродвигателя вентилятора отопителя реле обогревателя заднего стекла, реле электропривода стеклоподъемников, блок управления электроприводом люка крыши, блок управления кондиционером, силовое реле ABS, реле эл.маг. клапанов ABS (2WD), реле №1 ближнего/дальнего света фар головного света
4	10А Часы, радио или магнитола
5	15А Прикуриватель и система управления боковыми зеркалами заднего вида
6	20А Блок управления центральной блокировкой замков дверей
7	10А Комбинация приборов (модели с 4А/Т), блок управления АКПП
8	Резерв
9	20А Электродвигатель омывателя и очистителя
10	10А Звуковой сигнал
11	10А Комбинация приборов и зуммер предупр. о включенном освещении
12	10А Реле-прерыватель указателей поворота и аварийной сигнализации
13	Резерв
14	Резерв
15	20А Блок управления электроприводом люка крыши
16	25А Электродвигатель вентилятора отопителя
17	15А Стоп-сигналы
18	10А Фонари заднего хода и блок управления SRS
19	10А Освещение салона и багажного отделения, часы, радио или магнитола, комбинация приборов, блок управления центральной блокировкой замков дверей, блок управления двигателем, блок управления АКПП

Вариант 2

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Расшифровка предохранителей

p, blockquote 24,0,0,0,0 —>

1	10А Реле
2	15А Прикуриватель
3	10А Указатели поворотов
4	25А Отопитель
5	25А Обогреватель заднего стекла
6	20А Стеклочиститель
7	10А Лампы заднего хода
8	20А Центральный замок
9	10А Комбинация приборов
10	10А Обогрев сидений
11	20А Люк
12	Запасные

Реле

1. Реле отопителя
2. Реле обогревателя заднего стекла
3. Реле аварийной сигнализации и указателей поворотов

• Реле электропривода стекло подъемников
• Реле обогревателя заднего стекла
• Блок управления центральной блокировкой замков дверей
• Реле противотуманных фар

Последовательность обнаружения неисправного предохранителя и его замены

В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей. Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.

В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10. Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.

Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.

В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.

Кузов

Защиту кузова от коррозии обеспечивает оцинковка. Однако, пятна ржавчины можно обнаружить на передних и задних лонжеронах и возле выхлопной трубы, что связано с нагревом металла. В начале производства нередко начинал цвести капот. Владельцы отмечают, что Mitsubishi Colt предыдущего поколения (СА0) был менее склонен к коррозии. К счастью, проблема, несмотря на возраст, по-прежнему не является серьезной.

Вопросы могут возникнуть при поиске кузовных элементов на замену поврежденным в ДТП. Например, задний бампер доступен только в оригинале и стоит более 26 000 рублей. С передними крыльями ситуация несколько лучше, но аналог доступен за 10 000 рублей. Вся надежда на разборки. Удивительно, но гораздо проще найти «кузовщину» на модель предыдущего поколения.
