Замена замка зажигания солярис своими руками

Замок багажника

Защиты требует и багажник автомобиля. В багажном отделе часто находится полезное оборудование, которое хочется защитить надежнее. Замок багажника Хендай Солярис седан также может открываться брелоком. Для этого необходимо провести разбор обшивки и установку активатора.

Для этого необходимо:

• приобрести соленоид, провода и реле;
• снять обшивку багажника;
• монтаж замка в удобном положении;
• установить шумоизоляцию;
• проложить провод от замка до активатора;
• протянуть второй провод к торпеде;
• соединить провода по схеме.

Работа требует определенной квалификации и умения взаимодействовать с электрооборудованием, лучше это доверить профессионалам, которые не только выполнят работу качественно, но и быстро.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

Схема устройства замка

Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

1. Перегрузка устройства, что может быть связано с установкой дополнительных приборов повышенной мощности, в результате чего через КГЗЗ будет проходить более высокое напряжение. В течение какого-то времени устройство может справляться с таким током, но со временем на нем начнет образовываться нагар. Следует отметить, что этот нагар, как правило, появляется именно внутри контакта, а не на его поверхности, то единственным выходом будет заменить контактную группу. Для предотвращения такой проблемы все дополнительные приборы должны подключаться через предохранители или реле.
2. Короткое замыкание в электросети. Если произойдет замыкание, это также может стать причиной того, что через КГЗЗ пройдет напряжение высокой мощности, что опять же, спровоцирует ее выход из строя.
3. Многие автолюбители, которые меняли КГЗЗ, сталкивались с проблемой истирания дорожек, а также самих контактов. Такая проблема, как правило, случается в результате износа замка, но в некоторых случаях причина может заключаться в браке.
4. Механическая поломка контактных элементов, а также других составляющих группы.
5. Перегрев устройства, который может привести к нарушению конструкции КГЗЗ. Перегрев, как правило, также происходит в результате повышенной нагрузки на устройство. При работе в условиях повышенных температур дорожки могут сдвинуться или вовсе сломаться (автор видео — АлексАвтоХлам).

сломан замок зажигания солярис Видео

Видео показывает, как поворачивать ключ зажигания в замке зажигания машины Hyundai Solaris.

Hyundai Solaris попытка угона.Мастер Роман ремонтирует замок зажигания и «прописывает» ключ зажигания.8(925)185-43-30.

не проворачивается ключ зажигания. Как завести машину без ключа. Предисловие. не помогло «покачивание.

Делюсь личным опытом о том, как завести машину, если вы вывернули руль после выключения двигателя и ключ.

Ремонт замков после попытки угона Hyundai Solaris (Kia Rio) в Санкт-Петербурге и Лен. области с выездом. http://hondalock.ru/.

Как угонщики прописывают чип при угоне Hyundai Solaris с механическим замком зажигания ? Демонстрация «заводилки.

Ремонт замка зажигания на данном видео хундай туксон, но крепление замка у всех машин практически одинаков.

Видео о настоящем ремонте замков зажигания киа. Такой, каким он должен быть на самом деле, а не такой, какой.

На видео показано как разобрать замок зажигания Хендай Солярис для его переделки под другой ключ. Такая.

Как поменять контактную группу.

Ремонт авто замков Ростов-на-Дону https://bakskey.ru/rabota/

посылка с сайта AliExpress: металлическая декоративная накладка на замок зажигания автомобиля. Качественная.

Ремонтируем брелок с ключем от Hyundai Accent \ Solaris.

Замена замка зажигания киа рио.

К сожалению, с ростом популярности того или иного автомобиля у потребителей, растёт и количество угонов.

Новая статья, потерял чип-ключ, что делать? Постоянная ссылка — http://avto-blogger.ru/poleznoe/poteryal-chip-klyuch.html Также буде.

Заклинил ключ как добраться домой самому без буксировки.

Как отремонтировать заклинивший замок зажигания Kia Ceed http://hondalock.ru/ http://vk.com/hondalock.

В этом видео я рассказываю о том, как заменить личинку замка зажигания Матиз. Принимаем донат на развитие.

7.11. Замок зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем, расположенныйпод рулевой колонкой.
	2.Проверьте проводимость между контактами разъема.

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется замок зажигания Хендай Акцент, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как замок зажигания Хендай Акцент имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка – это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Hyundai Solaris | Узел замка зажигания. Проверка технического состояния, Снятие, Установка

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

1. Отсоедините разъем (В) выключателя зажигания и разъем (А) замка зажигания под рулевой колонкой.

2. Проверьте электропроводность между клеммами.

3. Если электропроводность отличается от нормы, замените замок зажигания.

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите верхний и нижний кожухи рулевой колонки

(см. раздел «Рулевая колонка» в группе «ST»).

3. Отсоедините разъем (В) выключателя зажигания и разъем (А) замка зажигания под рулевой колонкой.

4. Если необходимо снять цилиндр (А) блокировки ключа, снимите цилиндр блокировки ключа, нажав пружинный шплинт (ключ должен быть в положении АСС).

1. Установите замок зажигания.

При сборке ключ должен быть в положении АСС.

2. Подсоедините разъем выключателя наличия ключа и иммобилайзера.

3. Установите выключатель зажигания.

4. Установите кожухи рулевой колонки и нижнюю панель передней панели.

Расположение

Если БП долгое время не открывался то, возможно, потребуется воспользоваться отверткой. Но не стоит думать, что стеклоподъемники или прикуриватель работают только благодаря этому, так как подобные конструкции призваны всего лишь уберечь имущество от вредного воздействия во время скачков напряжения.

Каждый автолюбитель должен знать, где у него в транспортном средстве находится данный блок и как заменить предохранители. В данной статье рассматривается Хендай Солярис, поэтому для других машин эта информация бесполезна. Получается так из-за того, что, во-первых, даже сама коробка с платами может находиться в разных автомобилях на разных местах. А во-вторых, схема расположения предохранителей всегда отличается и чтобы грамотно продиагностировать электрооборудование, нужно знать, что и где располагается.

Расположение Именно с этой темы и стоит начать. Нужно отметить тот факт, что блоков предохранителей в Hyundai Solaris целых два. Автолюбитель должен знать их расположение, так как предохранители довольно часто выходят из строя. Так, например, любой диагност в первую очередь задаст вопрос, касательно данной детали. Многие водители самостоятельно проверяют такой вариант поломки, поэтому на данный вопрос отвечают без промедления.

И это правильно, так как платить лишние деньги за обнаружение самой очевидной проблемы хочется не каждому. Также нужно знать, что многие, более мощные, электрические устройства в Hyundai Solaris подключаются с помощью специальных реле. Специалисты утверждают, что это одно и то же, но просто способны выдержать более высокий скачок напряжения.

Так, например, один блок предохранителей находится непосредственно в салоне Хендай Солярис. Именно там и находится большинство предохранителей, которые могут выйти из строя и потребовать замены. С точки зрения удобства — это очень хорошо, ведь водителю не придется лазить под капотом, пачкаться и мараться пылью. Все, что ему нужно — открыть декоративную накладку под рулем, которая и прячет данный блок.

Чтобы это сделать, нужно воспользоваться отверткой. Второй блок предохранителей Hyundai Solaris находится под капотом, там располагается лишь часть от всего управления электрооборудованием, но и она может сломаться, поэтому об ее расположении знать обязательно. Найти ее можно рядом с аккумулятором, а точнее, справа от него. Сам блок закрыт пластиковой крышкой, которая также легко снимается движением отвертки.

Расположение всех блоков в машине

Также важно знать, какой предохранитель и за что отвечает, но данные схемы должны быть у каждого в сервисной книжке Хендай Солярис, также можно поискать их на крышке блока предохранителей. Если эти невозможны, то можно найти любые схемы в интернете, где подробно расписана каждая плата

Процесс замены блока предохранителей в салоне Конечно же, уже не раз было сказано, что эта работа очень простая и выполнить ее может каждый, даже не обладая специальными навыками.

Меняем предохранитель на розетку и прекуриватель в Солярисе Hyundai Solaris

Но ведь все когда-то были новичками и не знали, как отремонтировать ту или иную поломку в Hyundai Solaris или любой другой машине. Именно поэтому данная статья актуальна. Чтобы все получилось, нужно выполнить следующие шаги: Чаще всего с помощью отвертки поддевается пластиковая декоративная накладка, которая защищает корпус предохранителей.

Снятие цилиндра замка зажигания и антенного блока иммобилайзера

Отсоединяем минусовую клемму с аккумулятора

Снимаем рулевое колесо, как описано в статье – Как заменить руль автомобиля Hyundai Solaris

Снимаем нижнюю часть кожуха рулевой колонки

Отжимаем фиксатор и разъединяем колодки проводов антенного блока иммобилизатора и датчика положения ключа в замке зажигания

Отжимаем фиксаторы антенного блока иммобилизатора и отводим его в сторону

Отсоединяем от цилиндра замка зажигания датчик положения ключа и снимаем антенный блок иммобилизатора

Вставляем ключ в замок зажигания и поворачиваем его в положения «АСС»

Отжимаем отверткой фиксатор крепления цилиндра замка зажигания

И вынимаем цилиндр

Устанавливаем детали в обратном порядке

Снятие и установка контактной группы замка зажигания

Отсоединяем минусовую клемму аккумулятора

Снимаем нижнюю часть кожуха рулевой колонки

Отжимаем фиксатор и отсоединяем колодку проводов контактной группы

Вставляем ключ в замок зажигания и поворачиваем его в положение «АСС»

Нажимаем с двух сторон на фиксаторы крепления

И вынимаем контактную группу замка зажигания

Устанавливаем детали в обратном порядке

Снятие и установка замка зажигания

Замок зажигания крепится к рулевой колонке металлической скобой, которая фиксируется двумя болтами с самосрезающимися головками

Нужны будут инструменты: молоток, зубило, отвертка с плоским лезвием

Отсоединяем минусовой провод от аккумулятора

Снимаем контактное кольцо подушки безопасности, описано в статье – Как снять рулевую колонку Hyundai Solaris

Снимаем кожух рулевой колонки

Снимаем подрулевые переключатели

Разъединяем колодки проводов антенного блока иммобилизатора

Отжимаем фиксатор и отсоединяем колодку проводов контактной группы замка зажигания

Выкручиваем с помощью зубила и молотка болты и снимаем замок зажигания

Устанавливаем замок зажигания и затягиваем новые болты крепления до отрыва головки

Цепи питания для автозапуска возможно также подключить на блоке предохранителей.

На Солярис 2 с МКПП необходима имитация нажатия педали сцепления. Для этого необходимо на выключателе, расположенном на педали сцепления разорвать провод белого цвета, а на провод розового цвета подать +12 В (подключить канал «стартер»). При таком подключении на замке зажигания или на блоке предохранителей стартер подключать не нужно.

Подключение CAN Солярис 2

CAN 1 (на панели приборов): CAN H- провод желтого цвета; CAN L- провод черного цвета. CAN 2 (разъём OBD II): CAN H- провод красного цвета; CAN L- провод синего цвета.

+12 В Провод красного цвета на блоке предохранителей Масса на кик-панели.

Статус нейтраль (ручной тормоз)

Провод зеленого цвета (полярность минус), расположен в разъёме на предохранительном блоке.

Статус работы двигателя (генератор)

Для определения работы двигателя необходимо подключить провод «вход» (INP) с отрицательной полярностью от системы Pandora/PanDECT к проводу сине-черного цвета, расположенного на разъёме возле кик-панели или панели приборов, и назначить его как «лампа зарядки».

Управление аварийки Солярис 2

Подключение к кнопке аварийной сигнализации возможно подключить на блоке BCM, расположенным над педалью газа.

На комплектации Solaris 2 с ключом (с кнопками управления Ц.З.) провод расположен на разъёме BCM со стороны моторного отсека. Провод оранжевого цвета, управление кнопкой, импульсное по минусу

На Solaris 2 с ключом в базовой комплектации, провод расположен на разъёме BCM снизу. Провод оранжевого цвета, управление кнопкой импульсное по минусу.

Статус дверей и багажника базовая комплектация Solaris 2

Статус багажника- провод зеленого цвета (минус). Статус всех дверей- провод розового цвета (минус). Подключение произвести в жгуте проводов идущего вдоль порога.

Статус педали тормоза Солярис 2017

Статус педали тормоза- провод синего цвета, расположенный на разъёме концевого выключателя педали тормоза (+12 В).

Управление центральным замком Solaris 2

Для управления центральным замком, необходимо подключиться к двум проводам, проходящих через разъём в кик-панели, с управлением по минусу:

Обход штатного иммобилайзера Солярис 2

Для обхода штатного иммобилайзера, подключите зелёно-оранжевый провод LIN или белый провод LIN OUT сигнализации Pandora паралельно, к Сине-оранжевому проводу EMS COM идущего в разъем в кик панели водителя.

Установка сигнализации на Хендай Солярис 2011 — …. года, с ключом и кнопкой Start-Stop, АКПП, МКПП и функцией автозапуска.

На Hyundai Solaris установить сигнализацию можно как полностью по аналоговой схеме, так и через Can шину.

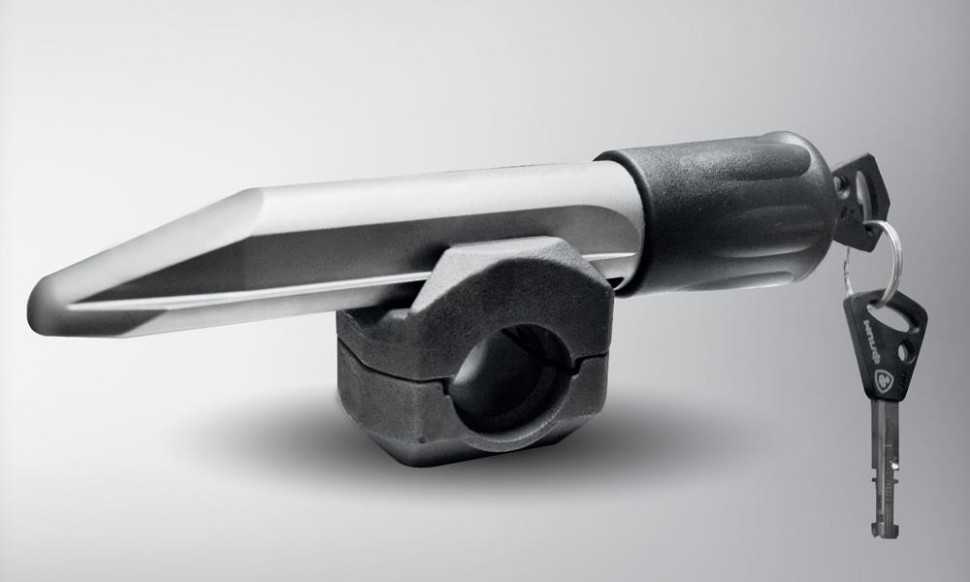

Блокировка на руль

Безопасность автомобиля повысит замок на рулевой вал Хендай Солярис. Блокиратор на руль седана или хетчбека поставить своими руками несложно, но угон автомобиля он предотвратит с легкостью. Стоимость гаранта безопасности составит около 8 тысяч рублей.

Водителю потребуется 15 минут времени и набор шестигранных ключей. Состоит устройство из втулки, которая фиксируется после завершения поездки в специальном отверстии на руле.

Личинка блокиратора Garant снабжена защитой от сворачивания, механическая срезка займет не менее 20 минут, в течение которых угонщик неминуемо будет замечен.
