Ремонт и замена замка зажигания: 10 полезных советов

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
5. Теперь берите в руки пассатижи и извлекайте болты.
6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
15. Далее на место демонтированных элементов вставляют новые.

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

• Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
• Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

• Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
• Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
• Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
• Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео

Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.

К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению. Для чего какой, смотрим далее.

• 1 – приходит (12 Вт) для микро выключателя вставленного ключа
• 2 – приходит масса (ноль) при открывании водительской дверцы
• 3 – уходит (12 Вт) к стартеру (на схеме 50)
• 4 -уходит (12 Вт) после подключения зажигания (на схеме 15)
• 5 – уходит (12 Вт) при воткнутом в замок ключе на 5 к контакту БСК
• 6 – приходит (12 Вт) на подсветку личинки замка
• 7 – приходит (12 Вт) от аккумулятора ( на схеме 30)
• 8 – не используется (резерв для подключения дополнительных потребителей)

Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15). Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50. Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать. Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.

Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.

Что бы снять замок зажигания ВАЗ-2110, обязательно нужно открутить минусовую клемму с аккумулятора. Это залог, что вы не повредите электрические цепи своего авто. Затем откручиваем снизу пластиковые кожухи рулевой колонки, отсоединяем подрулевые переключатели. Пожалуй самое сложное, это снять сам замок зажигания. Ведь при его установке у болтов крепления срезают грани, это сделано что бы усложнить жизнь авто угонщикам. На помощь придет обычное зубило. Смотрим фото (для наглядности на фотографии снят руль) –

Зубилом необходимо лишь сдвинуть со своего места головки, затем все легко откручивается с помощью пассатижей. Обычно при ремонте замка зажигания меняют его контактную группу, личинку замка или микровыключатель. Но в большинстве случаев с этим давно никто не возится. Просто покупают новый замок и устанавливают в сборе. Замок зажигания в сборе для “десятки” имеет номер в каталоге запчастей 2110-3704005. Обычно этот номер вы найдете на упаковке нового замка в автомагазине.

При сборке замка зажигания ВАЗ-2110 следует учитывать очень важный фактор, это блокировка рулевого вала замком зажигания. Поэтому при установке нового замка зажигания нужно вставить ключ и повернуть его в положение “I”. И проворачивая рулевой вал, добиться, что бы защелка встала на место. То есть, если вытащить ключи и немного покрутить руль, он должен в какой то момент заблокироваться. А когда ключ вставляем обратно в замок зажигания и поворачиваем в положение “I”, рулевая колонка должна разблокироваться и свободно вращаться. Эта операция, при установке нового замка обязательна!

Не забываем так же, что при установке замка на рулевую колонку необходимо срезать грани болтов, как и было. Обычно в комплекте с новым замком зажигания идут болты с отрывными головками, которые отваливаются при соответствующем усилии. Это необходимо сделать для безопасности вашего же авто.

Как заменить замок зажигания на ВАЗ 2170-ВАЗ 2172?

1. Сперва скиньте минусовую клемму с аккумулятора (Как это делается, читайте в статье: «Замена аккумуляторной батареи»), делать это мы Вам настоятельно рекомендуем, в противном случае с проводкой могут быть проблема (Например провода перемкнёте, или на них попадёт влага, что очень нежелательно), после того как эта операция будет выполнена, подлезьте под рулевую колонку и выкрутите находясь там все винты которые крепят защитный кожух (Всего винтов семь, все они на обоих фотографиях ниже указаны красными стрелками) и затем снимите его, но перед этим, предварительно опустите рычаг который фиксирует рулевую колонку вниз (Указан синей стрелкой), а иначе кожух не снимется.

2. Теперь посмотрите на замок зажигания, а именно на заднюю его часть, от неё идёт два провода, Вы по этим проводам идите и разъедините их в том месте, где они соединяются с другими проводами, более подробно про эти места, смотрите наглядно на двух фотографиях по ниже:

3. Ну и теперь самое сложно, выкрутить болты которые замок крепят (Все они указаны красными стрелками), для того чтобы их вывернуть, нужно приложить к ним наискось зубило и бить при помощи молотка и зубила по ним, как бы пытаясь их откручивать (То есть бить нужно против часовой стрелки), а когда болты сорвутся, можете взять пассатижами и закончить работу уже ими, кстати, если никак отвернуть не получиться замок, тогда дрель берите, свёрла и высверливайте все болты, но только будьте аккуратней, рулевую колонку не повредите.

4. Когда замок будет снят, Вы в принципе его уже менять можете и вместо него новый ставить, но всё же покажем как он разбирается, вдруг Вам контактную группу заменить нужно будет, в общём приступим, сперва отогните фиксатор разъёма при помощи плоской отвёртки (см. фото 1) и после чего, выньте из разъёма клеммы (см. фото 2, они вынимаются при помощи тонкой отвёртки, у любой клеммы есть фиксатор за которые она зацепляется, так вот его нажать будет нужно отверткой и просто вытянуть клемму и так с каждой), затем сожмите пальцами руки пластмассовые защёлки (см. фото 3) и потянув за металлический корпус замка, разъедините его и пластмассовую крышку как это на фото 4 показано.

Примечание! Когда клеммы извлекать будете, запоминайте как они стояли (Можно промаркировать), при обратной сборки все клеммы обязательно должны будут встать на свои места, а иначе проводка не верно соединиться и машина попросту не заведётся, либо коротнёт проводка, будьте с этим аккуратней!

5. В завершение, отогните две защёлки которые сделаны из пластмассы (Будьте аккуратней, не сломайте их, см. фото 1) и после этого, извлеките контактную группу из пластмассовой крышки замка зажигания (см. фото 2), контактную группу после снятия осмотрите, осмотрите все контакты крышки замка, если какой то контакт будет окислен, то его аккуратно зачистите шкуркой, если же контакт будет сильно повреждён, тогда замените контактную группу на новую или сам замок в сборе замените (Если и замок сломан будет), собирается замок в обратном порядке снятию, про клеммы не забывайте (см. фото 4 как они расположены), они в те же места должны будут войти, при установке замка зажигания, вставьте в него ключ и поверните его из положения 0 в любое другое и можете ставить замок на своё место, а когда будет всё собрано и установлено, замените транспондеры в ключах зажигания, а иначе автомобиль не заведётся (Более подробно про это смотрите в видео-ролике, который в конце статьи размещён).

Примечание! Если вдруг понадобится переобучение ключа, то его переобучите, делается это легко (Как переобучить ключ, читайте в статье: «Переобучение автомобильных ключей»), но по сути данная операция не должна будет быть затронутой, если вы транспондеры замените, в общём после замены транспондера, заведите автомобиль, если не заведётся (Зажигание должно будет загореться, но вот стартер реагировать не будет), то ключ переобучайте!

Дополнительный видео-ролик: Более подробно посмотрите процесс замены замка зажигания в автомобилях десятого семейства (В приорах всё точно так же делается), чтобы Вы хоть немного имели представление о том, как гайки срывать которые замок зажигания крепят, как их потом пассатижами откручивать и так далее.

Примечание! Насчёт транспондера, посмотрите второй ролик, который размещён точно так же, чуть ниже:

https://www.youtube.com/watch?v=CL4ODJgAex4

Система зажигания любой машины включает в себя различные элементы и механизмы, позволяющие обеспечить наиболее оптимальный запуск силового агрегата. Одним из основных компонентов считается замок зажигания Приора, при помощи которого водитель может завести двигатель. Подробнее о неисправностях, а также замене ЗЗ мы расскажем ниже.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

1. Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
2. Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
3. После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
4. Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы
, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой
, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка
производится только в том случае если автомобиль подвергался угону
или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель
, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый
. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить
вообще проще всего, для этого нужно демонтировать разъем питания
, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Какие поломки могут быть в замке зажигания?

Как уже указывалось выше, практика показывает, что поломки свойственны обеим частям замка и нередко требуется замена той или иной половины. Иногда могут выйти из строя катушки зажигания ВАЗ 2106

При обслуживании данных элементов нужно знать, что такое схема бесконтактного зажигания, а уже после этого необходимо отключить минусовую клемму на аккумуляторе, за исключением, если проверяется наличие напряжения на потребителях.

1. Поломка механической части

Наиболее частой неисправностью механической части бзс является тугой поворот ключа, если проблему подсоединения не решить вовремя, то ключ заклинит в замке, либо сломается. В результате придётся менять замок целиком, а такая замена потребует больших затрат.

Фабричные замки зажигания от автомобилей ВАЗ 2106 очень редко ломаются таким образом, такая неисправность характерна китайским запчастям, ведь стоимость аналога на порядок ниже. Аналоги не подлежат ремонту, в отличие от запчастей автозавода ЛАДА.

Если автолюбитель сталкивается с подобной проблемой, то в дальнейшем как правило уже приобретает оригинальную запчасть от «АвтоВАЗа», более не доверяя китайским производителям деталей.

1. Поломки электронной части

Нередко неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и им также требуется замена

В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит

Основные причины неисправности клеммы зажигания:

• Окисление контактов.
• Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Данные причины вызваны плохим контактом клеммы на ВАЗ 2106, либо тем, что происходит длительный пуск стартера.

В данном случае необходимо поменять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене необходимо запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать клемму на телефон. Каждый контакт имеет определенный номер. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.

Отказы замка зажигания по механической части

По механической части большинство отказов замка зажигания связано с тугим проворачиванием ключа зажигания, либо его заклиниванием в одном из положений.

Видео замены замка зажигания ВАЗ 2106 своими руками. Данная схема так-же подойдет для других автомобилей классического типа 2101-2107.

Часто подобная неисправность заканчивается обломом ключа зажигания и, как правило, заменой замка зажигания ВАЗ 2106. В основном подобные неисправности с ключом зажигания вызваны некачественной сборкой замка зажигания от явно левых производителей. Изначально стоимость такого замка значительно ниже ВАЗовских оригинальных замков зажигания и владельцы ВАЗ 2106 просто «попадают» на собственной экономии. Как правило подобные изделия дважды не приобретают и покупают уже качественный замок, лишенный подобных недостатков.

Отказы замка по электрической части

Часто при полностью исправной механической части замка зажигания выходит из строя клеммная колодка замка, которую можно заменить, купив ее в сети автозапчастей. Клеммная часть замка «страдает» подгоранием, либо полным выгоранием контактов, соединяющих определенные цепи электропитания. Также нередко и оплавление центральной пластиковой вставки, размыкающей и замыкающей определенные контакты при том или ином положении ключа зажигания. Обычно это вызвано перегревом от длительного удержания ключа в положении «стартер», когда водитель долгое время пытается безуспешно завести двигатель. В таких случаях приобретается только клеммная колодка, а не сам замок зажигания ВАЗ 2106. Схема подключения проводов при этом должна остаться прежней. Если замена выполняется впервые, то лучше всего заглянув снизу на замок зажигания, зарисовать цвета проводом и клеммы, на которые они подключены. Каждая клемма на колодке имеет свой номер, поэтому удобно записать цвет провода и номер клеммы, чтобы ничего не перепутать при установке новой клеммной колодки.

Как снять, установить деталь?

Если ЗЗ не работающий, то ему необходим либо ремонт, либо замена. Замена замка зажигания на ВАЗ 2110 производится только в том случае, если устройство не подлежит восстановлению и ремонту. Во всех других случаях его можно и нужно попытаться отремонтировать.

Итак, для ремонта не забудьте отключить АКБ и
выполните следующие действия:

1. В первую очередь, необходимо открутить винты, на которых фиксируется механизм. Сначала обесточивается бортовая сеть, для этого с аккумулятора необходимо снять клемму «-». После того, как снята пластиковая накладка, отключаются подрулевые переключатели. В этом процессе откручивание болтов — это один из самых сложных шагов. Все потому, что изначально инженеры ВАЗ продумали этот момент для того, чтобы в случае взлома транспортного средства злоумышленник не мог быстро выкрутить узел. Поэтому еще на производстве у винтов срезаются грани, поэтому для демонтажа ЗЗ придется использовать зубило. С помощью зубила нужно только немного отодвинуть со своего места головки, после этого болты можно будет без проблем выкрутить, используя плоскогубцы.
2. Когда ЗЗ снят, необходимо понять, в чем заключается суть проблемы. Если нужно произвести замену лампочки подсветки, то для начала следует отключить разъем. Используя небольшие пассатижи, извлеките сама патрон с лампой. Просто поменяйте ее на новую и установите обратно.
3. Если проблема заключается в работе контактной группы, то нужно либо ее отремонтировать, либо заменить. Как показывает практика, ремонт зачастую дает необходимые результаты. Однако стоимость новых элементов для контактной группы зачастую не намного ниже, чем цена на саму группу. Так что для предотвращения возможных проблем в будущем целесообразно плностью поменять группу. Для замены с помощью отвертки необходимо просто отжать фиксаторы и извлечь компонент. Аналогичным образом, только в обратном порядке, осуществляется установка нового в соответствии со схемой замка зажигания.
4. Если необходимо поменять выключатель контроллера ключа, используя отвертку с крестовым наконечником, нужно выкрутить три болта. Затем из конструкции извлекается стержень, а потом отжимается фиксатор и демонтируется сам выключатель. В завершение нужно только установить новый элемент вместо старого.
5. Что касается монтажа, то в этом, в целом, нет ничего сложного — все действия необходимо повторить, только в обратном порядке. Но в ходе установки есть один момент, который следует учесть. Перед тем, как начать обратный монтаж, установите ключ в замке в первое положение. В таком положении блокировка руля будет невозможной. Поэтому защелка, расположенная на самом валу и выполняющая функцию блокиратора, должна без проблем зайти в соответствующий разъем на самом ЗЗ. Только после этих действий можно осуществлять монтаж устройства. Кроме того, для монтажа вам потребуются новые финты фиксации ЗЗ, поскольку старые установить будет невозможно. Когда установка завершена, необходимо удостовериться в том, что рулевое колесо будет блокироваться при извлечении ключа. Если этого не происходит, то придется также осуществить регулировку положения ЗЗ на колонке.

Порядок разборки и замены

Когда источник неисправности выявлен, сразу возникает вопрос: как разобрать замок зажигания на ваз 2110.

Для этого, сначала он снимается. Поскольку подготовительные работы были уже сделаны, осталось провести следующие действия:

1. Откручиваются болты крепления корпуса.
2. Вынимается, сделанная из пластикового материала крышка. Снимается замок.

Замена личинки

Перед тем как поменять замок зажигания на ваз, иногда достаточно заменить личинку.

Процесс состоит из нескольких шагов:

1. С боковой части вынимается малого диаметра штифт, держащий личинку. Работа проводится с применением тонкой отвертки и молотка.
2. Старая личинка вынимается, а новая устанавливается.
3. С целью проверки, руль поворачивается и проверяется надежность заклинивания.
4. Иногда делается регулировка блокировки.

После замены отработанного элемента нужно знать, как собрать замок зажигания ваз 2110. Такой процесс идет точно в обратной последовательности.

Замена контактной группы

Зная как поменять замок зажигания на ваз 2110 своими руками, не всегда в этом есть необходимость. Ингода выходит из строя контактная группа, которая, как и личинка, меняется.

Ее замена проводится в следующем порядке:

1. Пронумеровываются все контакты перед их отсоединением.
2. Затем они отсоединяются.
3. Снимаются 2 защелки.
4. Старая группа вынимается, а на ее место устанавливается новая.
5. Затем, в обратном порядке, ведется сборка узла.

Полная замена замка

Умельцы, которые знают, как поменять замок зажигания на ваз 2110 своими руками, давно поняли, что этот процесс значительно легче, чем заниматься заменой отдельных деталей конструкции.

После отсоединения аккумуляторной батареи, снятия рулевого кожуха и откручивания болтов, идет отсоединение штекера и выемка замка. На этом операция по удалению старого узла заканчивается. На его место устанавливается новое изделие.

Если остались вопросы как поменять замок зажигания на ваз 2110 своими руками, рекомендую ознакомиться с этим видео:

Ремонт замка зажигания «Опель Омега B»

Разделим условно стадии поломки замка зажигания автомобиля «Опель Омега B» на три стадии по их сложности и запущенности. Итак:

1. Периодические заедания ключа в замке. Проще всего на данном этапе снять замок, промыть и смазать его. Самый простой вариант ремонта — побрызгать в скважину WD-40 и покрутить ключом в ней.
2. Не происходит повторный запуск. Как правило, такая проблема проявляется в ситуации, когда машина нормально заводится, едет, и ключом можно остановить двигатель. Однако при повторном включении мотор не запускается. Для этого нужно вытащить и снова вставить ключ. Тут уже точно нужно разбирать замок и проводить диагностику и ремонт.
3. Ключ не поворачивается. До этого этапа лучше не доводить. Ведь при этом неизбежно заблокируется руль, что может привести к неприятностям на дорогах.

Для демонтажа и разборки замка зажигания необходимы простейшие слесарные инструменты — отвертка с крестовым наконечником, плоскогубцы, спица или кусок твердой тонкой проволоки, молоток, зубило.

Опишем процесс разборки отдельно для описанных выше случаев. Начнем с самых простых первого и второго, когда ключ еще поворачивается. Алгоритм разборки для них будут одинаковыми:

1. Снять рычаг наклона рулевой колонки, а также фальшнакладку, расположенную на замке зажигания.
2. Снять защитный кожух рулевой колонки (его нижнюю часть), для этого в нижних углублениях открутить три крепежных болта отверткой с крестовым наконечником.
3. Чтобы разъединить верхнюю и нижнюю часть кожуха рулевой колонки необходимо открутить два самореза справа и слева от руля. Они скрыты специальным заглушками. Их можно снять при помощи отвертки или ножа. Чтобы добраться до них нужно покрутить рулем соответственно вправо и влево.
4. Далее нужно освободить механизмы поворотников и дворников. Они установлены на направляющих с помощью простых пластмассовых защелок снизу и сверху. Для этого нужно сдвинуть их влево и вправо соответственно. Это делается для того, чтобы открылся доступ к болтам крепления замка.
5. Упомянутые болты имеют самосрезающиеся головки. Поэтому, чтобы их открутить необходимо воспользоваться небольшим зубилом и молотком.
6. После того как болты были извлечены, руль автомобиля освобождается, а замок зажигания висит на одних проводах контактной группы. Ее нужно снять полностью.
7. Для этого отстегнуть 3 имеющиеся там защелки. К верхним двум из них есть открытый доступ, а к нижней — нет. Поэтому сперва необходимо отверткой открыть две доступные защелки. После этого нужно вывернуть замок сверху вниз, чтобы освободить его из третьей защелки.

Профилактика и смазка контактной группы

После полной разборки можно выполнить диагностику и выявить проблемы с замком. Как правило, они возникают по причине попадания внутрь механизма пыли или грязи. Также возможно замялась ламель или пружина. Эти небольшие неисправности легко лечатся с помощью надфиля, а также промывкой и смазкой механизма. Не рекомендуется удалять ламели (об этом мы писали выше). На это можно пойти лишь в крайнем случае.

Теперь перейдем к ситуации, когда ключ в замке даже не проворачивается. Соответственно, личинка в замке также не может провернуться и нажать на стопор. Для ремонта также нужно извлечь замок. Как это сделать, описанно в предыдущем списке в пунктах 1 — 8. Далее будут такие действия:

1. Первым делом нужно помнить. что при демонтаже личинки необходимо сохранить в целости ламели и пружины. А вот корпусом личинки придется пожертвовать.
2. Для того чтобы демонтировать личинку, необходимо поддеть отверткой крышку личинки и аккуратно ее снять.
3. А место, откуда сняли крышку и куда вставляется ключ, придется высверлить, чтобы получить доступ к ламелям и пружинам.
4. Далее проводится ревизия ламелей и пружин. При необходимости они выравниваются и устанавливаются на место. Механизм нужно обязательно промыть и смазать.
5. Сборка проводится в обратном порядке.

С высверленной личинкой еще некоторое можно ездить. Однако лучшим решением будет покупка и установка новой. Не выбрасывайте ламели из поврежденных личинок, они вам могут еще пригодится в дальнейшем.

Итоги

Как видите, принцип ремонта замка зажигания у многих автомобилей совпадает, а сама процедура под силу даже начинающему автолюбителю. Основное, что вы должны помнить, это то, что при малейших проявлениях неисправностей нужно не затягивать с профилактикой и ремонтом. В противном случае это может плохо закончиться. Для начала можно даже не снимать замок, а просто брызнуть в скважину WD-40 и после этого несколько раз провернуть ключом, чтобы жидкость попала на расположенные там детали. В большинстве случаев этого бывает достаточно, чтобы избавиться от начавшихся проблем.

Источник

Принцип работы замка зажигания

Система работы замка довольно простая, поэтому сейчас рассмотрим основные задачи, с которыми может он справиться:

1. Возможность подключать и отключать электрическую систему питания автомобиля к аккумулятору, в свою очередь после запуска двигателя производить подключение к генератору.
2. Возможность подключать и отключать систему зажигания двигателя к источнику питания.
3. Когда производится запуск двигателя, то замок зажигания может на небольшой промежуток времени включить стартер.
4. Обеспечивает работу таких приборов при отключенном двигателе, как: магнитола и сигнализация.
5. Некоторые функции замка зажигания можно использовать как средство против угона, например, возможность ставить блокировку на рулевое колесо, когда двигатель в спокойном состоянии.

Замки зажигания могут иметь от двух до четырех положений переключения. В зависимости от того в каком положении находится ключ зажигания в авто, вы сможете определить какие системы питания работают в тот или иной момент. Ключ в автомобиле можно вытянуть только в одном положении, когда все потребители питания в отключенном состоянии. Чтобы иметь более детальное представление о работе замка зажигания нужно ознакомиться с его схемой:

Схема работы замка зажигания

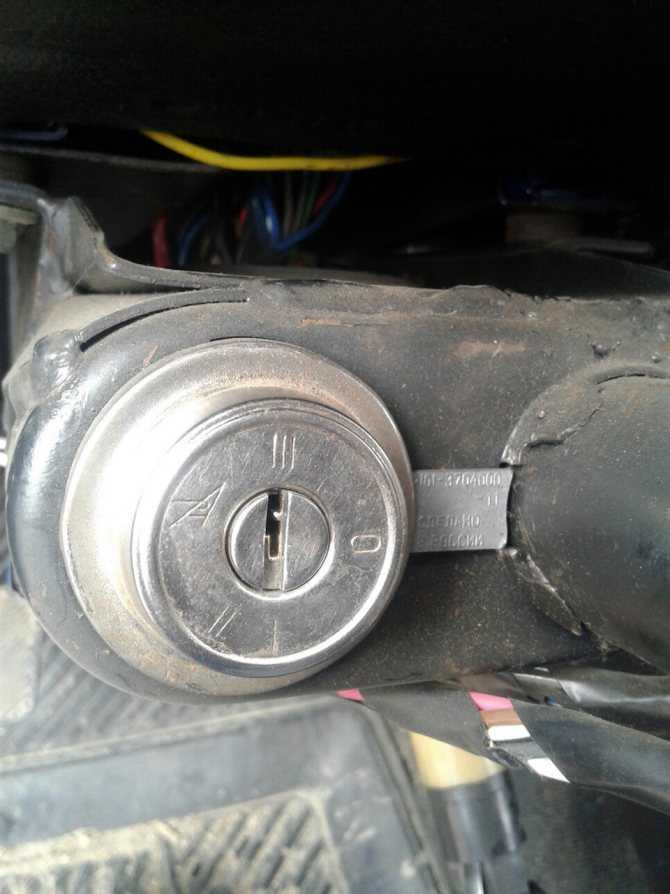

В каких положениях может работать замок зажигания

1. «Выключено». В автомобилях отечественного производителя это положении отображается как «0», но на некоторых более древних образцах положение имело значение «I». На сегодняшний день в усовершенствованных автомобилях эта метка вообще не отображается на замке.
2. «Включено» или «Зажигание» — на автомобилях отечественного производства встречаются такие обозначения: «I» и «II», в более новых модификациях это «ON» или «3».
3. «Стартер» — отечественные авто «II» или «III», в новых авто – «START» или «4».
4. «Блокировка» или «Стоянка» — старые автомобили обозначены «III» или «IV», иностранные авто «LOCK» или «0».
5. «Дополнительное оборудование» — отечественные замки не имеют такого положения, иностранные версии авто обозначены: «Асс» или «2». Схема положений замка зажигания

Когда вставляется ключ в замок и проворачивается по часовой стрелке, тоесть переходит из «Блокировки» в положение «Включено» («ON»), тогда и включаются все основные электрические цепи автомобиля, такие как: освещение, стеклоочиститель, отопитель и другие. Иностранные авто устроены немного по другому, у них сразу перед положением «ON» стоит «Асс», таким образом дополнительно еще запускается магнитола, прикуриватель и свет в салоне. Если ключ провернуть еще по часовой стрелке, то замок перейдет в положение «Стартер», в этот момент должно подключиться реле и запустится двигатель. Данное положение не может быть зафиксировано, потому что сам ключ удерживает водитель. После успешного запуска мотора ключ возвращается в исходное положение «Зажигание» — «ON» и уже в этом состоянии ключ фиксируется в одном положении до полной остановки мотора. Если же необходимо заглушить мотор, то в таком случае ключ просто переводится в положение «Выключено», тогда все цепи питания отключаются и двигатель останавливается.

Схема работы ключа в замке зажигания

В автомобилях с дизельными двигателями происходит включение клапана с перекрывающей подачей топлива и заслонкой, которая закрывает подачу воздуха, в результате всех этих действий электронный блок управляющий двигателем останавливает свою работу. Когда двигатель уже полностью остановлен, то ключ можно переключать в положение «Блокировка» — «LOCK» после чего руль становиться неподвижным. В иностранных автомобилях в положении «LOCK» отключаются все электрические цепи и блокируется руль, автомобили с автоматической коробкой передач еще дополнительно блокируют селектор, который находится в положении «P».

Схема проводки замка зажигания ВАЗ 2101
