Панель приборов hyundai santa fe 4: цифровая реальность

Функции и опции автопроигрывателей для Hyundai Santa Fe 2

Не перечисляя марки выпускающих звуковое оборудование компаний, назовем лишь обязательные признаки, которыми обладает современная магнитола Hyundai Santa Fe 2016.

Прежде всего, это полное соответствие нового аппарата дизайнерскому оформлению салона и полное совпадение размеров, позволяющее устанавливать гаджет в заводскую рамку крепления. Комплектация всеми необходимыми переходниками и проводами для подключения к штатной проводке. Операционная система компьютерного управления Windows или Android. Большой экран с сенсорным управлением.

Очень много недовольства у автолюбителей вызывает штатная магнитола Hyundai Santa Fe 2013 из-за установленного в ней дисплея размером всего в четыре дюйма.

Обязательной навигационной системой с функцией обновления дорожных карт через интернет-подключение, поддержкой функции установленного на авто видеообзора и парктроников, возможностью воспроизведения аудио- и видеоинформации со всех популярных носителей и так далее. То есть заменяемая штатная магнитола Hyundai Santa Fe 2 2016 должна полностью интегрироваться в стандартное оборудование авто и обеспечивать его владельцу максимально комфортное управление и эксплуатацию.

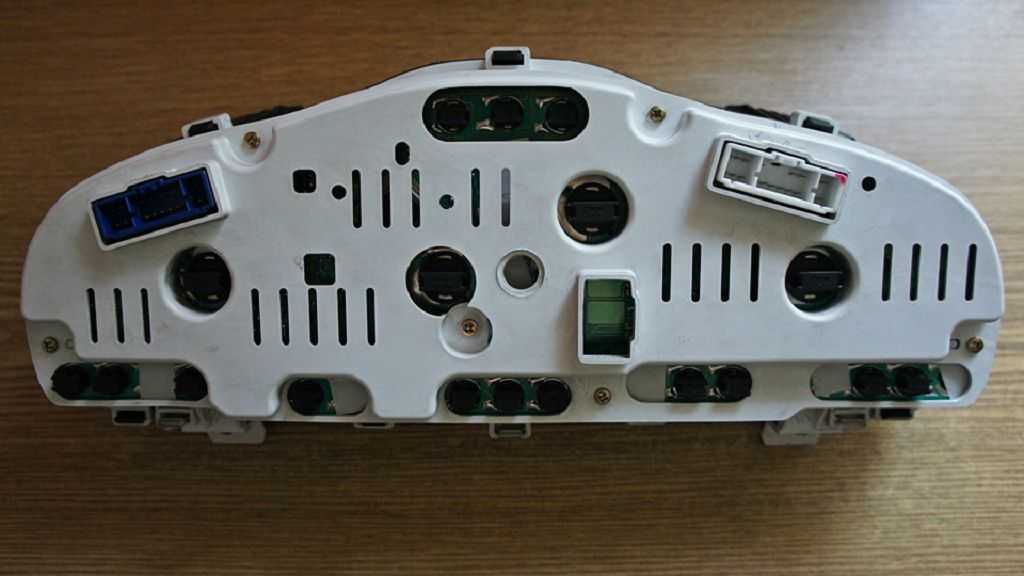

Распиновка

Схема электропроводки для подключения как цифрового, так и аналогового щитка приборов, одинакова. Подсоединение осуществляется с помощью четырёх разъёмов

№ провода	Разъём «А»	Разъём «В»	Разъём «С»	Разъём «D
1	Правый поворот	Уровень жидкости в бачке стеклоомывателя	Дверь
2		Иммобилайзер	Концевой выключатель багажника
3	Минус дальнего света
4	Плюс дальнего света		Плюс подушек безопасности
5	Ключи, выход	Система Micom
6	Датчик уровня топлива	Левый поворот		Система TPMS, передняя левая шина
7		Блокировка полного привода	Заряд АКБ	Система TPMS, передняя правая шина
8		Полный привод	Тормоз	Система TPMS, задняя левая шина
9			Ремни безопасности	Система TPMS, задняя правая шина
10	Check Engine	Датчик ECO	Датчик давления масла	Диагностика системы TPMS
11	Can	Переключатель режимов компьютера		Сигнал срабатывания системы TPMS
12	Can	Сброс режимов компьютера
13	Масса
14
15	Плюс освещения	IGN+
16	Минус освещения	АКБ
17	Датчик высокой скорости
18	Сигнал скорости
19	4Р-выход
20	Выход

Незадействованные провода являются резервными и служат для подключения дополнительных датчиков, к примеру, температуры масла в картере коробки передач.

Распиновка автомобильного проигрывателя Hyundai Santa Fe 2

• Антенное подключение.
• Левая колонка сзади (минус).
• Левая передняя колонка (минус).
• Правый динамик передний (минус).
• Правый задний (минус).
• Подсветка экрана устройства (минус).
• АСС (+).
• Масса.

• Левая колонка сзади (плюс).
• Правая сзади (плюс).
• Пусто.
• Пусто (не используются).
• Правая передняя колонка (плюс).
• Правая задняя колонка (плюс).
• Экран (плюс).
• Аккумулятор (плюс).

Цветовое обозначение для основных проводов (черный, красный и т.д.) является общепринятым (стандартным) для оборудования такого рода и применяется всеми производителями. Их точное определение указывается в техническом паспорте устройства.

Fuse Layout Hyundai Santa Fe 2001-2006

Information from the owner’s manuals of 2004, 2005 and 2006 is used. The location and function of fuses in cars produced at other times may differ.

Cigar lighter (power outlet) fuse in the Hyundai Santa Fe is the fuse #F1 in the Instrument panel fuse box.

Table of Contents

Fuse box location

Instrument panel

The fuse box is located in the instrument panel (on the driver’s side), behind the cover.

Engine compartment

The fuse box is located in the engine compartment (left-side).

Inside the fuse/relay panel covers, you can find the label describing fuse/relay name and capacity. Not all fuse panel descriptions in this manual may be applicable to your vehicle. It is accurate at the time of printing. When you inspect the fuse box on your vehicle, refer to the fusebox label.

Advertisements

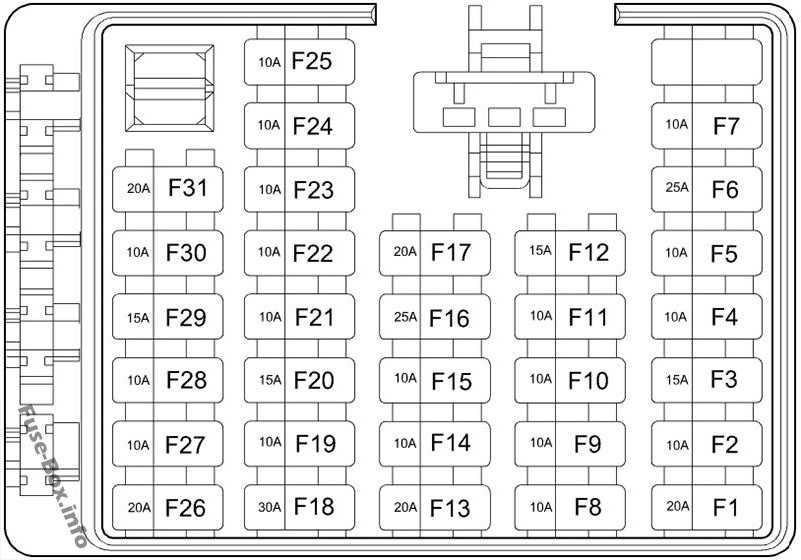

Instrument panel

Assignment of the fuses in the instrument panel

#	AMP RATING	PROTECTED COMPONENTS
F1	20A	Cigarette lighter & Power outlet
F2	10A	Audio, Power outside mirror
F3	15A	Digital clock, Rear power outlet
F4	10A	Cruise control
F5	10A	Head lamp relay
F6	25A	Seat warmer
F7	10A	Rear wiper motor control
F8	10A	Rear window defogger, Power outside mirror
F9	10A	A/C control, Sunroof controller, Electrical chrome mirror
F10	10A	(Not used)
F11	10A	Room lamp, Door warning switch, Door lamp, Manual A/C control, Homelink controller
F12	15A	Digatal clock, ETACM, Audio, Siren
F13	20A	AMP speakers
F14	10A	Stop lamp, Data link connector, Multipurpose check connector
F15	10A	Hazard lamp
F16	25A	Power seat, Rear wiper motor control
F17	20A	Sunroof controller
F18	30A	Defogger relay
F19	10A	Instrument cluster, Pre-excitation resistor, ETACM, Auto light sensor, DRL control module, Generator
F20	15A	SRS control module
F21	10A	ECM (V6 2.7L)
F22	10A	Instrument cluster (Airbag IND)
F23	10A	ABS control module, G-Sensor, Air bledding connector, 4WD control module
F24	10A	Turn signal lamp
F25	10A	Back-up lamps, TCM, Vehicle speed secsor, ETS control module, Ignition failure sensor
F26	20A	Door lock/unlock relay, Key lock/unlock relay
F27	10A	Tail & parking lamp (LH), Turn signal lamp, License lamp
F28	10A	Tail & parking lamp (RH), Fog lamp relay, Switch illumination
F29	15A	ETS control module (V6 3.5L), Fail safety relay
F30	10A	Radiator fan relay, Condenser fan relay
F31	20A	Front wiper motor, Wiper relay, Washer motor

Engine compartment

Advertisements

Assignment of the fuses in the Engine compartment

DESCRIPTION	AMP RATING	PROTECTED COMPONENTS
FUSIBLE LINK:
ALT	140A	Generator
B+	50A	Tail lamp relay, Fuse 11-17, Power connector
IGN	50A	Start relay, Ignition switch
BLR	40A	A/C Fuse, Blower relay
ABS.1	30A	ABS control module, Air bleeding connector
ABS.2	30A	ABS control module, Air bleeding connector
ECU	40A	Engine contorl relay
P/W	30A	Power window relay, Fuse 26
RAD FAN	40A	Radiator fan relay
C/FAN	20A	Condenser fan relay
FUSE:
FRT FOG	15A	Fog lamp relay
H/LP(LH)	10A	Left head lamp, Instrument cluster, DRL control module
H/LP(RH)	10A	Right head lamp
ECU #1	20A	Ignition failure sensor, Oxygen sensor
ECU #2	20A	Injector
ECU #3	10A	Check engine ind, ECM, PCM
ECU(B+)	15A	Fuel pump relay, ECM, TCM, Generator, PCM
ATM	20A	ATM contorl relay, 4WD control module
HORN	10A	Horn relay
A/C	10A	A/C relay
ST SIG	10A	PCM, ECM

Возможные сбои

Виртуальная панель приборов является чувствительным микропроцессорным устройством. Ввиду этого возможные сбои корректной работы – довольно распространённое явление. Панель может реагировать на изменение уровня питающего напряжения. При низком заряде аккумуляторной батареи она может отключиться. Для гарантированной и качественной работы многие автовладельцы устанавливают дополнительный стабилизатор напряжения.

Если панель погасла во время движения и не восстанавливается, скорее всего, причина в перегоревшем предохранителе.

Производитель не рекомендует устанавливать другие типы приборных панелей, если машина находится на гарантии. Об этом стоит помнить.

Точки подключения автосигнализации на Hyundai Santa Fe classic

Замок зажигания: Оранжевый или красный – плюс Синий – IG1 Розовый – IG2 Зеленый – АСС Синий тонкий – стартер

Комбинация приборов: Белый (средний) разъем: Коричневый оранжевый (5) (рядом с белым черным) – давление масла. Синий (2) – поворот. Черный оранжевый (нижний ряд, второй справа) – концевики дверей. Черный (правый) разъем: Синий черный (крайний) – поворот. Зеленый – ручник. (второй с края)

Внизу в пороге водителя в чёрном разъеме: Желтый провод – второй с края нижний ряд – концевик багажника и стекла.

Отпирание дверей: Монтажный блок снять, сзади белый разъем 4-х контактный (рядом с разъемом от AIRBAG – желтая гофра). Желтый – запирание (-). Белый черный – отпирание (-).

Стоп сигнал – белый разъем (где блокировка), зеленый черный (двойной) второй с края разъема. Блокировка – (дизель) белый разъем внизу слева в углу. Красный провод третий с края рядом с желтым тонким.

Проход под капот (коробка автомат) – левее педали тормоза, там где заглушка в утеплителе, просверлить отверстие.

Блок хорошо устанавливается за комбинацию.

Штатный автомобильный проигрыватель

Штатная магнитола Hyundai Santa Fe Classic была представлена достаточно качественной звуковой системой в паре с CD-проигрывателем на шесть дисков и, соответственно, радиоприемником, то есть стандартным аудиозвуковым оборудованием, предназначенным к установке в легковом автомобиле при его сборке в заводских условиях. Ограниченные возможности штатной магнитолы Hyundai Santa Fe 2006 (2008) и других годов выпуска легко исправляются путем ее замены на также штатное, но не заводское оборудование. Тем более современный рынок насыщен приборами совершенно различной комплектации от разных производителей.

Точки подключения автосигнализации на Hyundai Santa Fe 2001

На замке зажигания берём:+12 Вольт – чёрныйзажигание – синий

В левой кик-панели:Бензонасос — красныйЦЗ запирание (минус) – жёлтыйЦЗ отпирание (минус) – белый

На панели приборов:Повороты – сине/чёрныйКонцевик общий (отрицательный) – коричневыйКонцевик багажника (отрицательный) – жёлтый

Цепь	Цвет	Расположение
+ 12	красный и розовый	замок зажигания
зажигание	оранжевый	замок зажигания
стартер	зелёный	замок зажигания
кондиционер	синий	замок зажигания
концевики дверей	оранжевый	панель приборов, малый разъем
концевик капота	красно-черный	зеленый разъем за щекой водителя
концевик багажника	зелёно-черный	панель приборов, малый разъем
повороты	белый (толстый) розовый (толстый)	панель приборов, средней величины разъем панель приборов, большой разъем
центральный замок (-)	сине-чёрный (запир) серо-чёрн (отпир)	коричневый разъем за щекой водителя
зарядка	зелёный	панель приборов, малый разъем (сопротивление)
ручник (-)	коричнево-черный	панель приборов, малый разъем
открытие лючка бензобака	синий-красн
Для обхода иммобилайзера использовал BP-2

Цепь	Цвет	Расположение
+ 12	красный и розовый	замок зажигания
зажигание	оранжевый	замок зажигания
стартер	зелёный	замок зажигания
печка	синий	замок зажигания
концевики дверей (-)	оранжевый	кик-панель водителя, коричневый разъём
концевик капота (-)	красно-черный	кик-панель водителя, зелёный разъём
концевик багажника (-)	жёлто-черный	кик-панель водителя, коричневый разъём
повороты	белый и розовый	блок предохранителей
центральный замок (-)	сине-чёрный (запир) серо-чёрн (отпир)	кик-панель водителя, коричневый разъём
зарядка	белый	генератор
ручник (-)	коричнево-черный	панель приборов, правый разъём

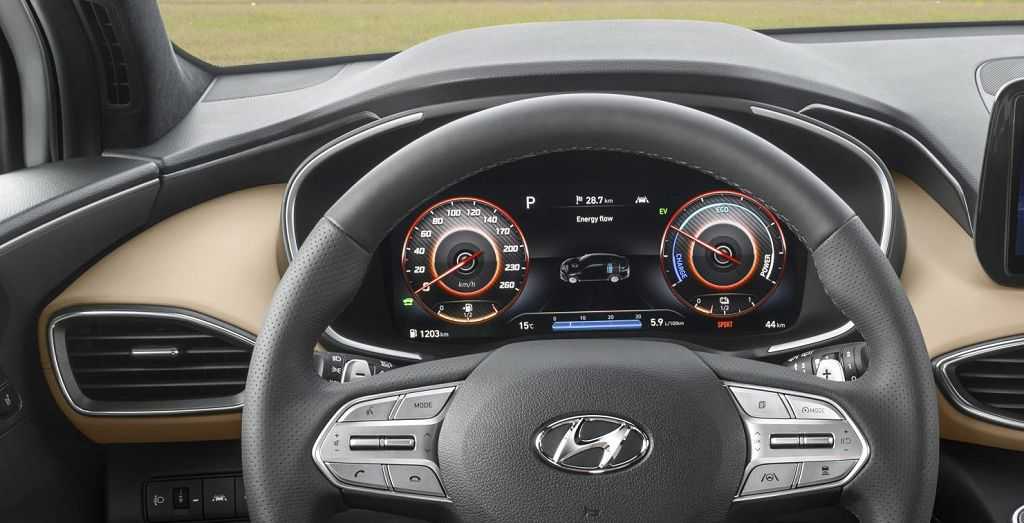

Дизайн

Панель приборов укрывается за массивным козырьком. Он защищает экран от бликов и предотвращает выгорание матрицы. В центральной части располагается трёхмерная модель автомобиля, показывающая состояние дверей (открыты или закрыты), и режим автоматической КПП.

Этот сектор является своеобразным «экраном бортового компьютера». На него выводятся показания датчиков системы TPMS, а также значки, обозначения, индикаторы, возникающие ошибки при работе автомобиля. Расшифровка и описание ошибок содержатся в руководстве по эксплуатации. Сразу над ним находится строка, информирующая о пройденном на маршруте пути.

Слева располагается спидометр, в нижнюю часть которого интегрирован указатель уровня топлива. С правой стороны находится тахометр и указатель температуры охлаждающей жидкости.

В гибридных версиях тахометр заменяется приборов, показывающим режим движения и уровень заряда аккумуляторных батарей тяговых электродвигателей. Прибор имеет три зоны:

• CHARGE – низкий заряд;
• ECO – оптимальный заряд;
• POWER – полный заряд аккумуляторов.

В нижней части дисплея отображается мгновенный и средний расход топлива, который для удобства восприятия представлен в виде горизонтальной шкалы с отметками «0», «10», «20», «30».

Сигнальные лампочки на панели, мнемограммы которых такие же, как и на аналоговых щитках, находятся в свободных зонах экрана. Значки имеют четыре цвета: зелёный, жёлтый, красный и синий. Синий используется для индикации включенного дальнего света.

При заглушенном двигателе сектор, в котором располагается тахометр, отключается. На его место выводится проекция автомобиля.

Отрегулировать тон и интенсивность подсветки можно по своему вкусу. Панель автоматически переключается в ночной режим, уменьшая яркость отображения.

Тонкости монтажа

При самостоятельном заказе панели выполнить её установку можно согласно руководству. Но лучше доверить выполнение этой работы профессионалам. Самое главное требование – правильно и корректно загрузить программную оболочку, иначе панель попросту не будет работать. Для настройки установленной виртуальной «приборки» потребуется от пяти минут до одного часа. Время зависит от количества подключаемых каналов связи, числа устанавливаемых датчиков и калибровки прибора.

Чтобы снять щиток приборов, необходимо:

• отсоединить «-»-клемму аккумуляторной батареи;
• открутить винты крепления декоративной облицовки;
• открутить четыре винта крепления щитка к корпусу торпедо;
• вытянуть панель и отсоединить разъёмы электропроводки.

Установка выполняется в обратном порядке.

При демонтаже цифровой панели рекомендуется снимать обе клеммы аккумулятора. Микропроцессорные платы чувствительны к остаточному напряжению, которое может скопиться в электропроводке. Чтобы исключить этот фактор воздействия, бортовая сеть полностью обесточивается и заземляется.

И не забывайте подписываться на наш Телеграм канал для получения новостей

Подключение штатной автомобильной магнитолы Hyundai Santa Fe

Данная операция не требует каких-либо специфических знаний и навыков. И по этой причине вполне осуществима для любого автолюбителя. Единственным требованием при проведении работ по замене головного устройства в легковой автомашине является четкое исполнение рекомендаций, подробным образом описанных в прилагаемом производителем техническом описании устройства.

Модели и цены

Модельный ряд звуковоспроизводящего оборудования для замены уже установленного головного устройства Hyundai Santa Fe просто огромен. И его выбор определяется для каждого владельца такого автомобиля, только исходя из его личных приоритетов, желаний и финансовых возможностей. Средняя стоимость качественного аппарата заключается в ценовых рамках от 18 до 21 тысячи рублей. И в зависимости от насыщенности функционала устройства может изменяться в ту или иную сторону.

Схемы подключения проигрывателя в Hyundai Santa Fe

В зависимости от года выпуска машины у Хендай предусмотрено 2 типа схем распиновки при подключении магнитолы.

• Авто, не имеющие разъемы ISO (старые модели);
• Оснащенная ими (ISO).

Для первого случая распиновка выглядит следующим образом.

• АСС – 1.
• Масса – 2.
• Питание основное – 3.
• Подсветка – 4.

• Антенна – 5.
• Задний правый динамик (плюс) – 9.
• Задний правый (минус) – 10.
• Левый задний (плюс) – 11.
• Левый задний (минус) – 12.
• Передние левые плюс и минус – 13 и 14.
• Передний правый динамик (плюс и минус) – 15 и 16.

Во втором варианте:

• Антенна – 1.
• Передняя колонка справа, минус – 2.
• Передняя левая, минус – 3.
• Левая и правая сзади стоящая колонка, минус – 4 и 5.
• Масса – 7.
• Впереди стоящие левые и правые динамики, плюс – 8 и 9.
• Питание проигрывателя от замка зажигания (АСС) – 10.
• Питание АКБ – 11.
• Задние динамики, плюс – 12 и 13.
• Дисплейная подсветка – 14.

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Пример схемы с крышки блока

Схема

Описание предохранителей

F1	20А Прикуриватель и розетка
F2	10А Аудио, внешнее зеркало с электроприводом
F3	15А Цифровые часы, розетка сзади
F4	10А Круиз-контроль
F5	10А Реле фар
F6	20А Подогрев сиденья
F7	10А Управление двигателем заднего стеклоочистителя
F8	10А Обогрев заднего стекла, Наружное зеркало с электроприводом
F9	10А Управление кондиционером, регулятор люка, электрическое хромированное зеркало
F10	Резерв
F11	10А Лампа освещения салона, дверной выключатель, дверная лампа, ручное управление кондиционером, контроллер Homelink
F12	15А Цифровые часы, ETACM, аудио, сирена
F13	20А Динамики AMP
F14	10А Стоп-сигнал, разъем передачи данных, универсальный контрольный разъем
F15	10А Аварийная лампа
F16	25А Сиденье с электроприводом, управление двигателем заднего стеклоочистителя
F17	20А Контроллер люка
F18	30А Реле обогревателя
F19	10А Комбинация приборов, резистор предварительного возбуждения, ETACM, автоматический датчик освещенности, модуль управления DRL, генератор
F20	15А Модуль управления SRS
F21	10А ЕСМ (V6 2,7 л), PCM (I4 с АКП), ЕСМ (I4 с МКП)
F22	10А Комбинация приборов (Подушка безопасности IND)
F23	10А Модуль управления ABS, G-сенсор, разъем для удаления воздуха, модуль управления 4WD
F24	10А Лампа указателя поворота
F25	10А Фонарь заднего хода, TCM, Блок управления ETS, Датчик отказа зажигания
F26	20А Реле блокировки / разблокировки дверей, реле блокировки / разблокировки ключей
F27	10А Задний и стояночный фонарь (левый), лампа указателя поворота, лампа освещения номерного знака
F28	10А Задний и стояночный фонарь (правый), реле противотуманных фар, переключатель освещения
F29	15А Модуль управления ETS (V6 3.5L), реле безопасности
F30	10А Реле вентилятора радиатора, реле вентилятора конденсатора
F31	20А Электродвигатель переднего стеклоочистителя, реле стеклоочистителя, электродвигатель омывателя

Реле

Над предохранителями находятся 2 реле: реле электропривода стекло подъёмников и реле обогревателя заднего стекла.

И с обратной стороны блока, так же крепятся несколько элементов реле.
