Как работают вентиляторы охлаждения нива шевроле и через какие предохранители и реле подключаются

Как определить неисправность моторчика отопителя

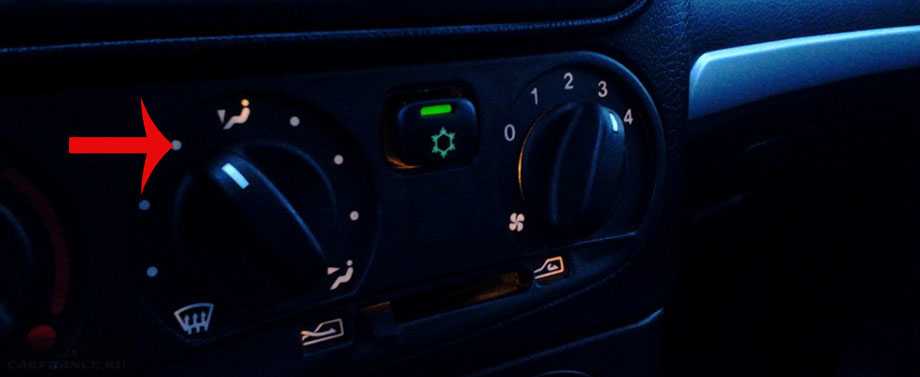

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
2. Повреждены провода питания моторчика отопителя.
3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.

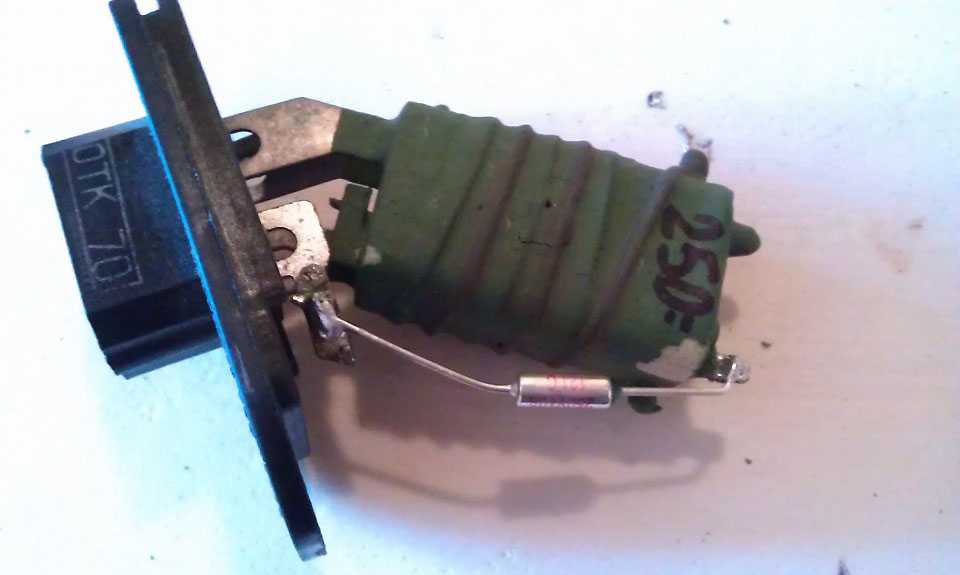

4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.

Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

Назначение и конструкция

Это модуль, предназначенный для включения в бортовую цепь мотора, потребляющего большой ток. Двигатель вентилятора питается электричеством с силой тока в 20-35А, что недопустимо для включения в низковольтную систему управления – расплавится проводка. У Нивы имеется всего три реле, два для левого и правого вентилятора отдельно и одно общее. Каждое устройство имеет свой номер в бортовой сети. Принцип действия и назначение реле актуально для машин всех типов 2004, 2010, 2021 и других годов выпуска.

Внутри релюшки имеют идентичную конструкцию. Здесь присутствует низкая часть, трансформатор и высокая. Также две пары контактов, один нормально замкнутый, второй разомкнутый. При подаче импульса на нижнюю часть на обмотках образуется магнитное поле, и контактная группа с высокой стороны замыкается – подается питание на мотор вентилятора.

Охлаждающий винт работает в двух режимах. При нагреве двигателя до 99 градусов Цельсия включается первый вентилятор, после прохождения отметки в 101⁰С, подключается второй. Если система не справляется, моторы переходят на повышенные обороты.

Схема реле вентиляторов

На рисунке представлена цепь питания электровентиляторов системы охлаждения установки. Элементы конструкции представлены под номерами.

• 1/7 – моторы левого и правого вентилятора;
• 2 – дополнительное реле питания;
• 3 – плавкий предохранитель;
• 4 – контроллер питания;
• 5 – вспомогательный резистор;
• 6/8 – главное реле включения правого и левого электромотора соответственно;
• А/С – минусовая/плюсовая клемма АКБ;
• В – на главное реле зажигания.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.
2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).
3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.
4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.
5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Признаки неисправности

Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:

1. Выход из строя плавкого предохранителя №18 номиналом 25 А . Он защищает только цепь электродвигателя отопителя.

Проверяем плавкий предохранитель F18.

В этих ситуациях все просто — меняем предохранитель, зачищаем контакты и прозваниваем проводку. В случае с повреждёнными или изношенными щётками придётся полностью снимать вентилятор печки.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

Ремонт вентилятора печки

Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.

Якорь двигателя может не набирать оборотов из-за загрязнённого, окисленного или изношенного коллектора, изношенных щёток.

Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.

Смазываются втулки или подшипники только обычной веретенкой, машинным маслом. Моторное масло или консистентная смазка в этом случае не применяются. Новый двигатель стоит порядка 600 рублей в зависимости от производителя.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Демонтаж

Теперь пришло время поговорить о том, как снять печку на «Ниве». Ее демонтаж производят по причине поломки или в том случае, когда она создает помеху для ремонта другого оборудования. Для снятия печки приготовьте набор инструментов.

Перед тем как на автомобиле будет снята печка, «Нива-Шевроле» изначально обесточивается. Другими словами, нужно отключить и снять аккумуляторную батарею. Затем произведите снятие панели приборов. На панели управления печкой находятся рукоятки, которые отвечают за отопление и циркуляцию воздуха. Снимаем их.

После проведения вышеуказанных работ снимаем декоративную панель управления печки. Крестовой отверткой откручиваем винт крепления кронштейна. Далее снимаем лампочки, служащие для подсветки рычагов. Откручиваем винт, крепящий скобу, и отсоединяем тяги привода заслонок. Далее отцепляем все провода и снимаем оставшиеся тяги. Следующим действием будет снятие переключателя вентилятора и отопителя после откручивания элемента, которым он крепится к панели приборов.

На данном этапе снятие печки окончено. После необходимого обслуживания сборку производим в обратном порядке.

Снимаем вентилятор своими руками на Ниве Шевроле

Когда причина неисправности вентилятора будет установлена, потребуется его снятие с авто. Перед началом работ требуется отсоединить минус на аккумуляторе (зажигание в авто должно быть при этом выключено).

Отсоединяем минусовую клемму.

Чтобы работу можно было производить более удобно, предварительно следует демонтировать приборную панель с салона. Далее потребуется отсоединить впускные патрубки на печке. Потом следует рукой проверить лёгкость проворачивания крыльчатки.

Снимаем бардачок, откручивая всё, что нам помешает.

Потом надо отсоединить разъем на моторчике. Если мотор не работает только в одном положении, следует просто заменить плату.

Отсоединяем питание вентилятора и резиновые шланги.

Процесс снятия:

1. Отжать стопорные ушки при помощи отвёртки.
2. Проворачивать корпус отопителя.
3. Вывести таким способом моторчик к середине приборной панели и вытянуть его полностью.

Далее требуется осмотреть воздуховоды на предмет повреждений. В них могут быть посторонние элементы. Прочистить воздуховоды. Затем следует проверить работу самого мотора. Для этого можно его напрямую подключить к аккумулятору.

Замена вентилятора печки

К новому агрегату следует прикрутить соединительную плату. Потом вставить моторчик на место и повернуть его влево.

Устанавливаем вентилятор с моторчиком, проворачивая его как показано на рисунке.

К планке подсоединить провода и патрубки к печке. Проверить работу моторчика с включённым зажиганием. На этом работы можно считать завершёнными.

Прикручиваем вентилятор, подключаем провода, резиновый шланг и проверяем работоспособность.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

• неисправность крана отопителя;
• повреждение патрубков радиатора;
• выход из строя добавочного резистора;
• повреждение радиатора;
• неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

1. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
2. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
3. Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
4. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений

Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ

На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

• пассатижи;
• шлицевая отвёртка;
• крестовидная отвёртка;
• набор маркеров для идентификации проводов;
• гаечный накидной ключ на «7»;
• гаечный накидной ключ на «10»;
• торцевой ключ на «7»;
• торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

Отвернуть левый саморез крепления вещевой полки. Саморез откручивается крестовой отвёрткой
Отвернуть два самореза правого крепления полки. Правая сторона полки крепится к обивке салона
Открутить центральный крепёж полки от щитка передка

Центральная часть полки откручивается от щитка передка
Осторожно опустить правую сторону полки. Правый край полки свободно опускается вниз
Вывести левую сторону полки из панели центральной консоли

С левой стороны полки имеется специальный шип
Отвернуть саморез крепления облицовки тоннеля пола к панели крепления радиоприёмника. Нижняя часть панели тоже зафиксирована саморезом
Открутить саморезы левого и правого крепления центральной панели. Процесс показан с правой стороны, с левой стороны выполняется аналогично
Снять панель радиоприёмника. Панель отводится в сторону
Отсоединить колодки проводов от панели радиоприёмника. Колодки проводов отсоединяются, чтобы убрать полностью панель радиоприёмника
Полностью демонтировать панель. После отключение проводов панель свободно снимается
В моторном отсеке ослабить хомуты крепления шлангов к патрубкам радиатора. Ослабление хомута показано на примере нижнего патрубка, аналогичная операция выполняется и с верхним
Отвернуть винты крепления уплотнителя от щитка передка. Винты откручиваются торцевым ключом с головкой на «7»
Снять уплотнитель. Снятый уплотнитель позволяет вывести патрубки радиатора из моторного отсека
В салоне ослабить гайку крепления тяги привода крана. Гайка крепления откручивается ключом на «7»
Снять тягу привода крана отопителя. Тяга снимается с рычага крана
C правой стороны кожуха вентилятора вывести из-под скобы тягу крана отопителя. Тяга отсоединяется от кожуха вентилятора
Отсоединить пружинные скобы крепления кожуха. Скобы поддеваются шлицевой отверткой
Снять кожух и вентилятор. Кожух с вентилятором отводится в сторону
Вынуть радиатор. После снятия вентилятора радиатор аккуратно вынимается из своего отсека
Отвернуть крепление кран от радиатора. Кран и патрубки отворачиваются ключом на «10»
Снять кран отопителя. Снятый кран проверяется на герметичность
Извлечь нижнюю гайку крепления крана к радиатору. Нижняя гайка часто выпадает и теряется
Отсоединить исходящий патрубок.Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа

Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме

Только после этого следует начинать повседневную эксплуатацию машины.

1. 5
2. 4
3. 3
4. 2
5. 1

(11 голосов, среднее: 4.4 из 5)

Ремонт и замена печки автомобиля «Нива Шевроле» своими руками

Диагностика неисправностей, ремонт и замена элементов печки ВАЗ 2113-15 своими руками

Диагностика неисправностей, ремонт и замена радиатора печки Chevrolet Lanos своими руками

Не работает печка нива шевроле (отопитель). Сгорело сопротивление (резистор)

Не работает печка нива шевроле

Зима -25…прекрасное время остаться без отопителя.

Ездил я себе ездил и как то иногда попахивало из печки горелой изоляцией. Напрягало конечно, но лезть искать в морозы не вариант. Но поломка не заставила себя долго ждать. В один прекрасный морозный день поездил, поставил, вечером выхожу завожусь, а печка не работает.

• первая скорость не работает;
• вторая не работает;
• третья не работает;
• четвёртая-работает, причем дует как надо;

Выводы мотор похоже работает и скорее всего это «сопротивление» (достаточно распространённая поломка для нивы). Вот виновник проблемы:

Замена вентилятора печки Нива Шевроле: почему не работает, скрипит, ремонт своими руками

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать

Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

• вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел
• снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
• скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой. Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки
2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок). Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка
3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже. Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу
4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти. Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился
5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

• ключи-шестигранники, набор;
• отвёртка крестовая;
• новый вентилятор отопителя.

Причины неисправности вентилятора отопителя

В целом понять, когда нужно менять отопитель, несложно

Достаточно всего лишь обратить внимание на то, выполняет ли он свою прямую функцию – обогревание. Если нет или слабо, то это говорит о том, что устройство нужно либо ремонтировать, либо менять

Происходит это зачастую из-за того, что владельцы авто забывают своевременно заменять фильтры. Также бывает, что неисправность отопителя связана с продолжительным сроком его эксплуатации. Кроме всего прочего, не работать отопитель может по таким причинам:

• отсутствие питания от аккумулятора;
• неполадки с предохранителем;
• не включенное зажигание;
• неисправно предварительное сопротивление.

Замена резистора

Убедившись, что предохранитель исправен, предпринимаем действия по устранению неполадки: теперь уже ясно – все дело в резисторе. Его замена на новый не так уж сложна, просто расположение данной детали создает некоторые трудности – добраться до него довольно проблематично.

Чтобы решить проблему, достаточно ослабить крепление бардачка и немного выдвинуть его (полностью снимать не нужно). Сразу предупредим: свободное пространство ограничено, поэтому лучше всего подойдет небольшая отвертка с фигурной (крестовой) головкой.

Добравшись до резистора, отключаем его (выдергиваем клемму), после чего откручиваем крепежный саморез. На место вышедшего из строя резистора устанавливаем новый, и производим вышеописанные действия в обратном порядке. На этом ремонт можно считать завершенным. Естественно, перед началом сборки проверяем печку на работоспособность.

Несколько слов о самом резисторе. Приобретение данной детали не должно стать проблемой – она не является дефицитной. Стоимость также не поражает воображение (около 200 рублей). Подойдет любая модель резистора для линейки 2110.

Резистор, являясь обязательным компонентом печки, представляет собой последовательно подключенный в цепь электрических вентиляторов регулятор частоты вращения. Именно от него зависит нагнетание в салон разогретого печкой воздуха.

Надеемся, что вышеприведенные несложные советы помогут автолюбителям решить вопрос самостоятельно, не прибегая к услугам автосервиса (не секрет, что гаражные автомеханики вполне могут диагностировать полную поломку печки, заставив доверчивого клиента выложить кругленькую сумму за ее замену).

Надеемся, что после прочтения статьи, вы легко справитесь с не работающей печки на Ниве Шевроле, не прибегая к посторонней помощи.

Единственное требование – аккуратность и тщательность, т.е. недопущение в процессе работы досадных огрехов вроде случайного обрыва проводов и тому подобного. Лучше затратить немного больше времени, но выполнить работу на высоком качественном уровне.
