Nissan note

Под капотом

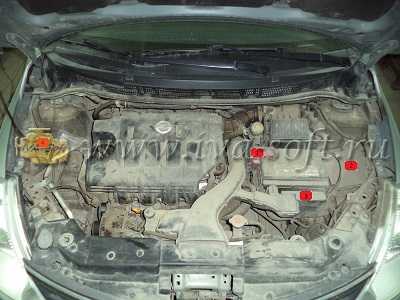

В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.

p, blockquote 15,0,0,0,0 –>

Монтажный блок

Вариант 1

Схема

p, blockquote 16,1,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Расшифровка

p, blockquote 18,0,0,0,0 –>

1	20А Обогрев стекла двери задка
2	Резерв
3	20А Блок управлением двигателем
4	Резерв
5	30А Стеклоомыватель ветрового окна
6	Резерв
7	10А Электромагнитная муфта компрессора кондиционера
8	10А Лампы освещения номерного знака
9	15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении)
10	15А Лампа ближнего света левой блок-фары
11	15А Лампа ближнего света правой блок-фары
12	10А Лампа дальнего света правой блок-фары
13	10А Лампа дальнего света левой блок-фары
14	Резерв
15	Резерв
16	10А Датчики концентрации кислорода в отработавших газах
17	10 Система впрыска
18	Резерв
19	15А Топливный модуль
20	10А Датчик АКПП
21	10А ABS
22	10А Выключатель света заднего хода
23	Резерв
24	15А Дополнительное оборудование
R1	Реле обогрева заднего окна
R2	Реле вентилятора системы охлаждения
R3	Реле вентилятора системы охлаждения
R4	Реле системы зажигания

Вариант 2

p, blockquote 19,0,0,0,0 –>

Схема

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,0,0 –>

Описание

p, blockquote 22,0,0,0,0 –>

• 43 (10А) Передняя фара дальнего света правая
• 44 (10А) Передняя фара дальнего света левая
• 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
• 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
• 48 (20А) Мотор стеклоочистителя лобового стекла
• 49 (15А) Передняя фара ближнего света левая
• 50 (15А) Передняя фара ближнего света правая
• 51 (10А) Компрессор кондиционера
• 55 (15А) Обогреватель заднего стекла
• 56 (15А) Обогреватель заднего стекла
• 57 (15А) Бензонасос (CH)
• 58 (10А) Питание систем автоматической трансмиссии (AT)
• 59 (10А) Блок управления ABS
• 60 (10А) Дополнительная электрика
• 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
• 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
• 63 (10А) Кислородные датчики
• 64 (10А) Катушки инжекторов, система впрыска
• 65 (20А) Передние противотуманные фары
• R1 — Реле обогрева заднего стекла
• R2 — Главное реле блока управления двигателем
• R3 — Реле ближний свет фар
• R4 — Реле дальнего света
• R5 — Реле стартера
• R6 — Реле вентилятора 2 системы охлаждения двигателя
• R7 — Реле вентилятора 1 системы охлаждения двигателя
• R8 — Реле вентилятора 3 системы охлаждения двигателя
• R9 — Реле зажигания

Дополнительный блок предохранителей

Фото — схема

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,1,0 –>

Назначение

p, blockquote 25,0,0,0,0 –>

1	10A Иммобилизатор
2	10A Обогрев сидений
3	10A Генератор
4	10A Звуковой сигнал
5	60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS
6	50A Электропривод стекло подъемников
7	Резерв
8	15А Система впрыска дизельного двигателя
9	10А Дроссельный узел
10	15А Головное устройство аудиосистем
11	40/40/40А Система ABS. блок управления элек­тро оборудованием кузова, система зажигания
12	Резерв
R1	Реле звукового сигнала

Дополнительный блок реле

Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.

p, blockquote 26,0,0,0,0 –>

p, blockquote 27,0,0,0,0 –>

Предохранители на клемме АКБ

Схема

p, blockquote 28,0,0,0,0 –>

p, blockquote 29,0,0,0,0 –>

Обозначение

p, blockquote 30,0,0,0,0 –>

1. 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
2. 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
3. 80А Лампы ближнего и дальнего света фар
4. 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
5. 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стекло­омыватель фар

Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.

p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>

Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Расположение и назначение предохранителей и реле автомобиля Nissan Tiida (2008 год)

Расположение монтажных блоков в подкапотном пространстве автомобиля Nissan Tiida показано на рисунке ниже.

№ п/п	Обозначение
1	Предохранители на клемме + АКБ
2	Блок IPDM (Интеллектуальный модуль распределения электроэнергии), расположенный в моторном отсеке
3	Монтажный блок около аккумуляторной батареи
4	Блок дополнительных реле

Предохранители на клемме + АКБ

Обозначение	Сила тока	Назначение (цепь защиты)
1	120	Усилитель рулевого управления, ABS, омыватель фар.
2	60	Блок управления двигателем, электростеклоподъемники, дроссельный узел.
3	80	Лампы ближнего и дальнего головного света.
4	80	Иммобилайзер, генератор, подогрев сидений, звуковой сигнал.
5	100	Усилитель рулевого управления, ABS, омыватель фар, блок управления кузовом, система зажигания.

Для снятия блока IPDM отщелкиваем защелки, преподнимаем и переворачиваем корпус блока на проводах. При необходимости можно снять все разъемы и достать блок наружу. Разъемы имеют различную конфигурацию и перепутать их невозможно.

Далее представлено расположение и назначение предохранителей и реле.

Обозначение	Сила тока	Назначение (цепь защиты)
R1	—	Реле обогрева заднего стекла
R2	—	Главное реле блока управления двигателем
R3	—	Реле ближний свет фар
R4	—	Реле дальнего света
R5	—	Реле стартера
R6	—	Реле вентилятора 2 системы охлаждения двигателя
R7	—	Реле вентилятора 1 системы охлаждения двигателя
R8	—	Реле вентилятора 3 системы охлаждения двигателя
R9	—	Реле зажигания
1	—	—
2	—	—
3	10	Правая фара, дальний свет
4	10	Левая фара, дальний свет
5	—	—
6	10	Задние фонари
7	—	—
8	30	Стеклоочиститель
9	15	Левая фара, ближний свет
10	15	Правая фара, ближний свет
11	10	Компрессор кондиционера
12	—	—
13	—	—
14	—	—
15	20	Обогрев заднего стекла
16	—	—
17	20	Топливный насос
18	10	Блок управления автоматической коробкой переключения передач
19	10	Блок управления ABS
20	10	Лампы заднего хода
21	15	Дополнительное оборудование
22	20	Блок управления двигателем
23	10	Нагреватель датчика концентрации кислорода в отработавших газах (лямбда-зонд)
24	10	Система впрыска топлива
25	15	Передние противотуманные фары

Монтажный блок около аккумуляторной батареи

Далее представлено расположение и назначение предохранителей и реле.

Обозначение	Сила тока	Назначение (цепь защиты)
R1	—	Реле звукового сигнала
1	10	Иммобилайзер
2	10	Обогрев сидений
3	10	Цепь возбуждения генератора
4	10	Звуковой сигнал
5	60/30/30	Блок управления усилителем рулевого управления / омыватель головных фар / система ABS
6	50	Электрические стеклоподъемники
7	—	—
8	—	—
9	—	—
10	15	Аудиосистема
11	40/40/40	Замок зажигания / блок управления электрооборудованием кузова / система ABS
12	—	—

В блоке дополнительных реле расположено реле включения омывателя головных фар.

Монтажный блок в салоне автомобиля

Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля представлены ниже.

Обозначение	Сила тока	Назначение (цепь защиты)
R1	—	Реле обогрева заднего стекла элетровентилятора отопителя
R2	—	Реле дополнительного оборудования
R3	—	Реле (не установлено)
R4	—	Реле обогрева наружних зеркал
R5	—	Реле иммобилайзера
1	10	Система пассивной безопасности (подушки безопасности, SRS)
2	10	Дополнительное оборудование салона
3	10	Комбинация приборов
4	15	Насос стеклоомывателя
5	10	Обогрев наружных зеркал
6	10	Электропривод зеркал, аудиосистема
7	10	Стоп-сигналы
8	10	Освещение салона
9	10	Блок управления электрооборудованием кузова
10	—	—
11	10	Лампа габаритного огня правого заднего фонаря (не установлен)
12	10	Лампа габаритного огня левого заднего фонаря (не установлен)
13	10	Комбинация приборов
14	10	Дополнительное оборудование салона
15	15	Электродвигатель системы охлаждения двигателя
16	10	Система отопления, кондиционирования и вентиляции салона
17	15	Электродвигатель системы охлаждения двигателя
18	—	—
19	15	Розетка для подключения дополнительного оборудования
20	—	—

Функциональность и расположение

В отличие от старых автомобилей, Ниссан 2007–2016 года выпуска имеет несколько блоков предохранителей. Зная, где они находятся, можно произвести при необходимости легкий ремонт.

Через предохранители проходит питание большинства электроприборов, к которым относятся:

• Фары ближнего света.
• Печка.
• Магнитола.
• Дворники.
• Электроприводы зеркал заднего вида, стеклоподъемников.
• Сигнал.
• Задние фонари.
• Насос стеклоочистителя.
• Бензонасос.
• Лампочки, расположенные в салоне.

Предохранители Ниссан Кашкай J 11 2.0 размещены в трех блоках, один из которых находится в салоне (он располагается с левой стороны от рулевой колонки на торпеде), а два других размещены под капотом. Блок скрыт при помощи пластиковой облицовки, и достать его можно, только если ее снять.

Для того чтобы найти оставшиеся блоки предохранителей, потребуется открыть . Один из них расположен возле фар; смотреть нужно с левой стороны. Второй нужно искать также по левую сторону, но ближе к аккумулятору. Вы увидите блок недалеко от патрубка, ведущего к воздухозаборнику.

Блок предохранителей в салоне

Открываем водительскую дверь, и внизу с левой стороны от водителя открываем мини бардачек в панели. Снимаем крышку. За ней будет первый блок.

Для сверки цветов и разъемов — несколько фотографий блоков из разных машин.

Предохр.	Клемма	Сила тока (А)	Назначение
Электродвигатель отопителя
Электродвигатель отопителя
Указатели поворота
Комбинация приборов фонари света заднего хода
Стеклоочистители
Обогрев передних сидений
Топливный насос
Дополнительные потребители
Обогрев заднего стекла
Форсунки системы впрыска топлива
Комбинация приборов, часы
Прикуриватель
Наружные зеркала заднего вида
Плафон освещения салона
Замки дверей
Стоп-сигналы
Автомагнитола
Система управления двигателем
Подушки безопасности
Кондиционер
Система управления автоматической коробкой передач
Система зажигания

Если полностью вытащить первый блок то на его обратной стороне будет добавочный блок с реле.

Описание блока предохранителей в Рено Меган

Что такое предохранители и зачем они нужны

Что такое предохранители? Зачем они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Рено. Сейчас мы постараемся дать ответы на эти вопросы вкратце. Эти элементы предназначены для размыкания электрической цепи, когда сила тока в ней резко увеличивается.

Автомобиль Renault Megane 2

Говоря более понятным языком, компоненты БП необходимы для того, чтобы защитить устройства системы электрического оборудования от поломки в результате короткого замыкания или перегрузки цепи. То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя. И не зря, ведь дешевле приобрести этот элемент в случае его выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т.д.

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Схема БП в автомобиле Рено Меган 2, установленного в салоне

Маркировка	Предназначение
С	Данный компонент определяет работоспособность вентилятора отопителя системы.
D	Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E	Отвечает за работу люка крышки.
F	Обеспечивает работу системы ABS.
G	Этот компонент является многофункциональным и отвечает сразу за несколько устройств:за работу аудиосистемы; устройство омывателя фар; устройство омывателя стекол; прикуривателя; обогрев сидений; сигнализацию.
H	Обеспечивает функционирование стоп-сигналов.
L, M	Данный компонент обеспечивает работу стеклоподъемников передних дверей.
N	Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида.
O	Этот компонент обеспечивает функционирование звукового гудка.
P	При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R	Отвечает за работу климатической установки.
S	Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T	Обогревает передние сидения.
U	Отвечает за одновременную блокировку всех дверей авто.
W	Обогревает зеркала заднего вида.
A	Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

БП Рено, расположенный в салоне

Обозначения каждого компонента указаны ниже.

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Электрическая схема расположения элементов на БП, установленном под капотом Назначение компонентов БП, который находится в моторном отсеке

Процесс снятия и замены

Далее мы рассмотрим процесс снятия и замены устройства, находящегося в моторном отсеке. Для обеих моделей авто — второго и третьего поколения — процесс замены будет идентичным.

1. Для начала откройте капот и отсоедините клеммы от аккумуляторной батареи. Если этого не сделать, демонтаж БП может иметь печальные последствия для автомобиля.
2. Вы увидите БП, находящийся с правой стороны в подкапотном пространстве. Вам нужно открутить винты, крепящие аккумуляторную батарею и снять ее. Также открутите крышку БП. Все болты, которые необходимы отвинтить, указаны красным цветом на фото.
3. При помощи гаечного ключа на «10» открутите гайку и снимите хомут с пучком проводов.
4. Теперь вам необходимо открутить винты крепления непосредственно БП.
5. Сделав это, устройство можно демонтировать.

Теперь вытащите из мест крепления все устройства. Запоминать место нахождения каждого из них необязательно, поскольку каждый из них может стать только на свое место. Замените вышедший из строя БП на новый, осуществив сборку в обратной последовательности.

E12

Общее расположение блоков схоже с первым поколением.

Блок под капотом

Находится в торце панели приборов, за боковой крышкой.

Фотография

Схема

Описание

1. 10А Электрооборудование согласно схемы с обратной стороны крышки
2. 10А Электрооборудование согласно схемы с обратной стороны крышки
3. 10А Омыватели
4. 10А SRS, Подушки безопастности
5. 10А Электрооборудование согласно схемы с обратной стороны крышки
6. 20А
7. 10А Система запуска, интел. ключ
8. 20А Обогреватель заднего стекла, BCM
9. 10А Электрооборудование согласно схемы с обратной стороны крышки
10. 15А Прикуриватель, передняя розетка
11. 10А Зеркала, Дисплей аудиосистемы
12. 10А Аудиосистема, Приборная панель
13. 15А Система кондиционера
14. 20А Система кондиционера
15. 15А Система кондиционера

• R1 реле электрооборудования салона
• R2 реле системы зажигания
• R3 реле вентилятора

Монтажный блок предохранителей

Фотография

Схема

Обозначение

34	10А Фары
35	10А Фары
37	10А Лампы, габариты, система парковки
38	—
39	30А Омыватель
40	15А Фары ближнего света
41	15А Фары ближнего света
42	10А Реле кондиционера
48	15А Реле топливного насоса
49	10А модуль управления кузовом и  двигателем, интеллектуальная ключевая система,  функция запуска двигателя
50	10А Система контроля тормозов
51	10А Система управления двигателем
52	15А Реле управления двигателем дроссельной заслонки
53	20А Реле ECM, Система управления двигателем, NVIS
54	15А Система управления двигателем
55	10А Система управления двигателем

Дополнительный блок предохранителей

Схема

Назначение

23
24	10А Система зарядки, звуковой сигнал, интеллектуальная ключевая система, система безопасности автомобиля
25	10А Система управления CVT
26
27
28
29	15А Аудиосистема / 20А Навигация, отображения аудиосистемы
30	10А модуль управления кузова, система управления тормозом, система управления двигателем, интеллектуальная ключевая система
31	15А Передняя противотуманная фара
F	40А/50А Реле охлаждающего вентилятора
G	40А модуль управления кузова, система дневного света, передняя противотуманная фара, передняя стеклоочиститель и система омывателе
H	40А Пусковая система, реле зажигания
I	40А
J	60А Электронно управляемая система рулевого управления с усилителем
K
L	30А Система контроля тормозов
M	30А Система контроля тормозов

Не работает вентилятор печки ниссан тиида правый руль

Если у вас внезапно отказал вентилятор отопителя на ниссан тиида/ноут, не спешите сразу снимать вентилятор, особенно на праворульном автомобиле это сделать очень проблематично. Для начала проверяем предохранители вентилятора, они находятся в салонном блоке предохранителей, традиционно для ниссана два параллельно включенных предохранителя на 15 ампер.

На фото это два синих предохранителя в левом нижнем углу.

Далее, если предохранители исправны нужно проверить регулятор оборотов вентилятора печки (транзистор, ёжик, резистор — это народные названия этого регулятора). Для этого на правом руле снимаем бардачок окрутив четыре самореза вверху и три внизу бардачка.

Перед проверкой регулятора сначала посмотрим схему управления мотором отопителя.

Как видим из схемы, напряжение подаётся при включении зажигания на клеммы 1 и 2 регулятора. На клемму 4 подаётся ШИМ сигнал управления от блока управления отопителем и с клеммы номер 6 снимается минусовое управление вентилятором отопителя. Проверяем контролькой напряжение на всех проводах регулятора (подробнее о этой контрольке здесь).

На втором пине разъёма есть 12 вольт при включенном зажигании (11,68 если быть точным, но это не важно сейчас)

На первом 0 вольт, это масса.

На проводе управления 1,2 вольта, там ШИМ сигнал, в зависимости от желаемой скорости вращения меняется ширина ( скважность) импульса. И последним проверяем силовой выход к мотору, на нём должно быть 0 вольт при максимальных оборотах мотора

Но вместо нуля, видим те же 11,68 вольта, это значит что мотор отопителя исправен, неисправен регулятор. Снимаем разъём с регулятора и видим расплавленный пин в разъёме.

И в регуляторе.

При таком состоянии пинов нет смысла заниматься ремонтом разъёма, нормального контакта в нём уже не будет, поэтому припаиваем провод к плате регулятора и выводим наружу. Всё работает.

Когда надо производить установку?

Предохранители не имеют срока годности, поэтому менять их нужно по мере необходимости. Например, если фары не поддаются регулировке, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверить, правильное ли автомобиль выдает напряжение.

Если из строя вышел прикуриватель, перестал нагревать, также не помешает проверить предохранитель. Если в салоне нет света, чаще всего виноваты не перегоревшие лампы, хотя их тоже стоит проверить, а сгоревший предохранительный элемент. Он же может стать причиной выхода из строя . Прежде чем разобрать или заменить какой-либо прибор, необходимо заглянуть в блок и проверить, все ли они исправны.

Расшифровка на бумажной схеме поможет понять, какой блок за какие приборы отвечает. Цвет элемента может отличаться, если вы уже подвергали его замене и поставили другой, но с тем же номиналом.

Расположение предохранителей, плавких вставок и реле и их замена Ниссан Кашкай

Nissan QashqaiРасположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке.

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А – пинцет.

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. На автомобиле предохранители и реле установлены…

…в заднем А (рис. 10.1) и переднем Б (рис. 10.2) монтажных блоках, расположенных в моторном отсеке…

…в монтажном блоке, расположенном в салоне (рис. 10.3) автомобиля под крышкой в проеме нижней облицовки панели приборов…

…а также в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи. Назначение предохранителей и реле заднего монтажного блока А моторного отсека, а также защищаемые ими цепи указаны в табл. 10.1, переднего монтажного блока Б моторного отсека – в табл. 10.2. Назначение предохранителей и реле в монтажном блоке, расположенного в салоне автомобиля, приведены в табл. 10.3.

1. Для получения доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки…

2. …и снимите крышку, преодолевая упругое сопротивление фиксаторов.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

3. Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник (см. Снятие и установка воздухозаборника).

4. Отожмите фиксатор заднего монтажного блока…

5. …приподнимите монтажный блок из корпуса…

6. …и разверните блок для удобной работы с ним.

На стенку монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи.

7. Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок…

8. …и снимите крышку.

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

9. Прежде чем заменить перегоревшие преохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1–10.3 цепи, которые защищает данный предохранитель или плавкая вставка.

ПРЕДУПРЕЖДЕНИЕ. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

10. Снимите пинцет А (см. рис. 10.3) с держателя монтажного блока, расположенного в салоне автомобиля.

11. Захватите пинцетом предохранитель…

13. Установите в контактный разъем предохранитель того же номинала, что и снятый.

Для замены предохранителей заднего монтажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками.

14. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

15. …и установите новое реле. 16. Предохранители и реле всех монтажных блоков заменяют аналогично. 17. Плавкие вставки заменяйте аналогично замене реле.

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке,
• Силовые агрегаты не работают при подаче тока, активации режимов,
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой,
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать,
• Покупка с последующей установкой не оригинальных запчастей,
• Нарушение технологии монтажа запасных деталей, комплектующих,
• Повреждение монтажного блока с защитными модулями,
• Короткое замыкание в электрической проводке,
• Повреждение изоляции кабелей,
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса,
• Ослабленные контакты клемм.

Предохранители и реле Nissan Tiida

Рассмотрены автомобили Nissan Tiida, Nissan Tiida Latio (хэтчбек, седан) 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Под капотом расположено два блока предохранителей …

… для доступа к первому блоку необходимо отжать фиксаторы и перевернуть блок. (Блоки предохранителей могут отличаться в зависимости от комплектации. Блоки у tiida и note схожи, отличается только цвет предохранителей.)

Схема расположения предохранителей и реле в блоке №1.

Расшифровка:

Номер	Сила, А	Наименование	Цвет	Защищаемая
1	20	RRDEF	Желтый	Обогрев стекла двери задка
2	—	—	—	Резерв
3	20	EGI	Желтый	Блок управлением двигателем
4	—	—	—	Резерв
5	30	FR WIPER	Зеленый	Стеклоомыватель ветрового окна
6	—	—	—	Резерв
7	10	А/С CLUTCH	Красный	Электромагнитная муфта компрессора кондиционера
8	10	POS LAMPS	Красный	Лампы освещения номерного знака
9	15	FR FOG LAMP	Синий	Предохранитель противотуманных фар (в вариантном исполнении)
10	15	H/LAMP LO LH	Синий	Лампа ближнего света левой блок-фары
11	15	НДАМР LO RH	Синий	Лампа ближнего света правой блок-фары
12	10	H/LAMP HI RH	Красный	Лампа дальнего света правой блок-фары
13	10	H/LAMP HI LH	Красный	Лампа дальнего света левой блок-фары
14	—	—	—	Резерв
15	—	—	—	Резерв
16	10	02 SENS IGN	Красный	Датчики концентрации кислорода в отработавших газах
17	10	INJECTOR IGN	Красный	Система впрыска
18	—	—	—	Резерв
19	15	Fuel PUMP	Синий	Топливный модуль
20	10	A/T ECU IGN	Красный	Датчик АКПП
21	10	ABS ECU IGN	Красный	ABS
22	10	REV LAMP IGN	Красный	Выключатель света заднего хода
23	—	—	—	Резерв
24	15	ETC	Синий	Дополнительное оборудование
R1	—	—	—	Реле
R2	—	—	—	Реле
R3	—	—	—	Реле
R4	—	—	—	Реле

Блок предохранителей №2 под капотом Nissan Tiida.

Для доступа к предохранителю, отожмите фиксатор и снимите крышку блока.

Схема расположения предохранителей и реле.

Расшифровка:

Номер	Сила тока, А	Наименование	Цвет предохранителя, плавкой вставки	Защищаемая цепь
1	10	KEY LESS2	Красный	Иммобилизатор
2	10	H/SEAT	Красный	Обогрев сидений
3	10	ALTS	Красный	Генератор
4	10	HORN	Красный	Звуковой сигнал
5	60.30.30	ESP. H/LAMP. ABS	Желтый	Блок управления электроусилителем рулевого управления, стеклоомыватегь фар, система ABS
6	50	RAD FAN	Красный	Электропривод стеклоподъемников
7	—	—	—	Резерв
8	15	DIESEL	Синий	Система влрысе дизельного двигателя
9	10	DTRL	Синий	Дроссельный узел
10	15	AUDIO	Синий	Головное устройство аудиосистем
11	40/40/40	IGN SW. P/WDW BCM.ABS	Зеленый	Система ABS. блок управления элек­трооборудованием кузова, система зажигания
12	—	—	—	Резерв
R1	—	—	—	Реле звукового сигнала

Блок предохранителей и реле в салоне Nissan Tiida.

Этот блок расположен под приборной панелью и чтобы добраться до него нужно подденьте пальцем крышку и снять ее.

Схема расположения.

Как производить замену?

В салоне находится блок плавких предохранителей, которые чаще всего отвечают за световые приборы. Любой из них несложно заменить: в первую очередь для этого потребуется на всякий случай снять клемму аккумулятора с отметкой минус. Это делается, чтобы избежать случайного удара током при работе.

Демонтировать предохранитель удобнее всего специальными щипцами или пинцетом. Если компонент выгорел, его нужно поменять на аналогичный. Загрязненное контактное гнездо нужно очистить, для этого рекомендуется использовать специальный спрей для чистки контактов. Можно также применять специальную щетку.

В замене нет ничего сложного, важным является только совпадение номинала для правильной работы электрических цепей. Если это условие не соблюдать, то либо будет часто перегорать предохранительный элемент, либо, наоборот, от него не будет никакой пользы, и произойдет короткое замыкание, которое нанесет вред электрооборудованию.

Клапан ТНВД или пропала тяга

Во всем виноват клапан ТНВД

Он находится с лева на моторе если стоять лицом к машине, крепиться к ТНВД двумя болтами под 5 шестиграник. И имеет следующую маркировку:

Мне помогло снятие данного девайса промывка его и шевеление самого клапана изнутри маленьким шестиграником, т.е. частью которая имеет полусферический конец заводим во внутрь клапана и цепляя ей пружинку оттягиваем клапан. Движение клапана можно увидеть через боковые оконца.

Да и после данной процедуры не забываем сбросить ошибки на компьютере авто иначе проблема не уйдёт.

З.Ы. Ну и начинаем потихоньку копить на новый клапан
