Мерседес W212: замена аккумулятора

Снятие АКБ

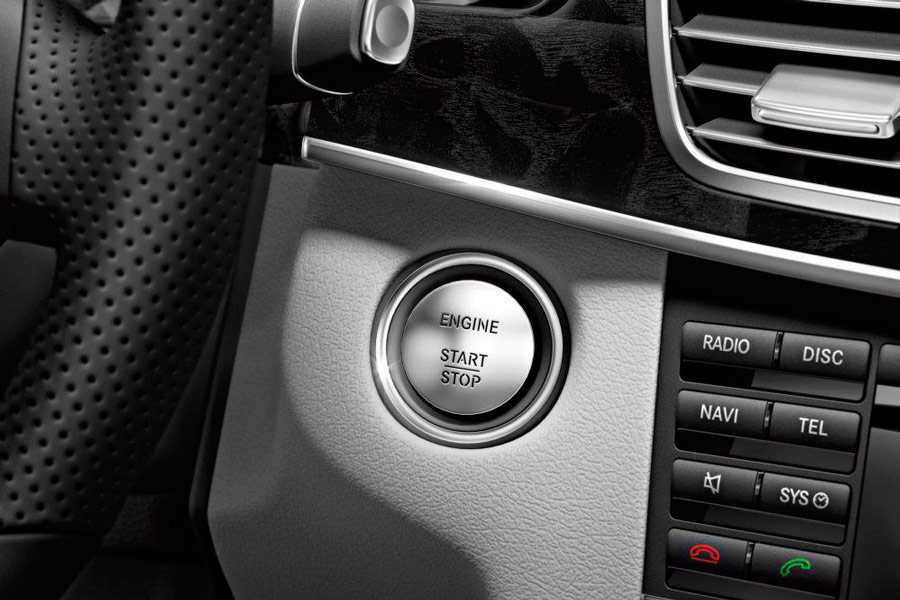

При процедуре техник отключает все потребители тока в электронной составляющей авто. Глушиться сам двигатель, и вынимается ключ из зажигания. Далее техник отключает старый АКБ посредством рожкового ключа на 10. Он отворачивает и снимает минусовую клемму, затем – плюсовую. Именно такая последовательность дает гарантию того, что не произойдёт короткого замыкания. И при выполнении этой процедуры специалистом шанс короткого замыкания минимален, так как он знает где именно минусовая, а где плюсовая клемма. После отключения клемм производится снятие креплений аккумулятора. У нашей модели они находятся снизу, фиксируемые прижимной пластинкой. Далее аккуратно вытаскивается сам АКБ при соблюдении техники безопасности.

Как было замечено ранее, при снятии аккумулятора может произойти сброс настроек. В автосервисе при выполнении такой манипуляции подключается дополнительный источник питания для того, чтобы бортовые программы могли работать в скрытом режиме при заглушенном двигателе.

Установка нового аккумулятора

Перед установкой очищаются все клеммы от налета, грязи и ржавчины. Это делается наждачной бумагой, либо специальной металлической щеткой. Последнее довольно часто используется в автосервисах. В качестве чистящего средства используется безобидная сода. Если ржавчины много и контакты проржавели до основания, то производится их замена для предотвращения неприятных последствий в будущем. Далее – сушка контактов.

На Мерседес W212 замена аккумулятора, как установка, так и снятие, производится максимально аккуратно. Клеммы присоединяются с соблюдением полярностей. Сотрудник отсоединяет дополнительный источник питания, если таковой был необходим при замене. После – закрепление АКБ. В процессе установки нового аккумулятора используется также и литиумная смазка, которая предотвращает коррозию и окисление контактов.

Перед тем, как включить зажигание всё перепроверяется, а техник должен убедиться, что всё прошло как надо и замена была произведена корректно.

Место расположения аккумулятора в Мерседес Е класса три. У Mercedes-Benz W212 основной аккумулятор расположен под капотом, а дополнительная 2-я батарея (70Ач) находится в багажнике и выбор АКБ на замену может зависеть как от желания клиента, так и от рекомендаций специалиста.

Здравствуйте. У меня Mercedes E350 в кузове W212, 2010 года выпуска. Появились проблемы при пуске двигателя после простоя в несколько дней. Во время запуска стартер очень слабо крутит, и мотор запускается только через 3-4 секунды.

Решил я, что проблема в АКБ и для подтверждения своего предположения заехал на СТО, которое специализируется на продаже и замене аккумуляторов. Мастер подтвердил, что АКБ нужно менять. На складе у них не оказалось нужного аккумулятора для моего автомобиля, и я уехал домой. По приезду через интернет заказал новый АКБ и решил заменить его самостоятельно. Процесс замены отснял, чтобы поделиться с вами. Надеюсь, мой опыт будет кому-то полезен.

Предохранители на митсубиси лансер 10

Автомобиль считается средством повышенной опасности. Правда, это всё же больше относится к тем, кто не умеет водить или ухаживать за своим железным другом.

Но, кроме опасностей, машина содержит в себе и источник головной боли. Правда, и тут есть плюс.

Излечение каждой боли, то есть, мелкой или крупной поломки неминуемо влечёт за собой более близкое знакомство со своим авто, что обязательно пригодится в будущем.

Практически у каждого автовладельца были ситуации, когда внезапно отказывала, к примеру, магнитола. Или вдруг прекращали работать дворники. Или прикуриватель. Если всё сломалось сразу, то машину лучше сразу отвозить в сервис. А вот если по отдельности, то возможны варианты.

Неопытные владельцы подозревают в отказе проводку автомобиля, магнитолу в том, что она вдруг сломалась и так далее. А дело может быть в одной маленькой штучке, которая прячется в салоне или под капотом. И даже в японских авто, к примеру, в Mitsubishi Lancer X предохранители, а речь как раз о них, могут выйти из строя, спасая электрику и электронику от выхода из строя.

Практически в каждом автосервисе, где есть электрик, вам скажут, что очень часто приезжают клиенты с просьбой починить магнитолу, дворники, обогрев стёкол и прочее, мол, сломалась. А пятиминутный осмотр авто показывает, что зря человек грешил на вышедшую из строя деталь.

А всего-то и делов, что вылетел предохранитель. Чаще всего, всего и ремонта, что предохранитель меняется, и автовладелец спокойно едет по своим делам.

Правда, может случиться так, что предохранители вылетают один за другим, тогда приходится уже более основательно изучать электрику Лансера, чтобы понять, в чём же причина.

Ведь может так случиться, что предохранитель вылетит на трассе, где рядом просто нет автосервисов и автомагазинов.

И, главное, если нет на крышке блока обозначений, какой предохранитель за что отвечает, распечатайте такую схему и держите её в вашем авто, она обязательно вам пригодится.

• Lancer X схема предохранителей:
• Блок в салоне:

Расшифровка обозначений:

Блок под капотом:

Расшифровка обозначений:

1. Дополнительный блок под капотом:

Таким образом, видим, что ничего сложного в изъятии и замене сгоревшего предохранителя, нет. Конечно, можно обзавестись «индикатором», подобным тому, какие используют в автосервисе, и проверять им работоспособность предохранителей, если вы умеете это делать (а научиться проще простого).

Но если вы знаете, что у вас не работает только, к примеру, клаксон, а схема предохранителей у вас есть, то гораздо быстрее будет просто извлечь искомый предохранитель и убедиться в том, что ваша догадка верна.

Не стоит забывать о том, что в некоторых авто, могут дублироваться предохранители, защищая электрическую цепь. И главное правило безопасности – не ставьте предохранители другого номинала, не предназначенного для этой цепи! Если вы поставите меньший, то он просто вылетит сразу – это худшее из зол.

А вот если больший, то тогда он-то выдержит, а вот цепь или прибор уже нет. И тогда неминуемо возникнет проблема куда большая, чем просто вылет предохранителя. А оно вам надо? Именно для таких случаев и возится с собой запас предохранителей нужных номиналов.

Главное, не паниковать, если в машине что-то внезапно отказало, и проверить первым делом именно предохранитель. А уже потом консультироваться со специалистом, что не так.

Начинающему автоэлектрику для справки: схема электропроводки УАЗ

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электропроводка отечественной Буханки

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги».

Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так.

Блок предохранителей в салоне

Модуль располагает большинством элементов. Здесь сосредоточены вставки, ответственные за стабильную работу силовой установки, вспомогательное оборудование, осветительные приборы. Для получения доступа к панели потребуется опуститься к специальной крышке, в левой стороне приборной панели. Далее поворачивается фиксатор и снимается внешняя часть. Для модификаций 2006, 2009 и 2021 годов выпуска применяются отличающиеся монтажные блоки. Производитель модернизирует проводку автомобиля, добавляет обновленные блоки, удаляет модули, потерявшие актуальность. Расположение может значительно отличаться. Для точного определения разновидности потребуется узнать год выпуска машины.

Блок реле и предохранителей кондиционера, реле и предохранитель свечей накаливания

1. Блок реле и предохранителей кондиционера расположен справа под капотом автомобиля
2. Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем “Iveco” расположены под капотом с левой стороны на щитке передка.

№	А	Функция/компонент
F1	7,5	Муфта компрессора кондиционера
F2	30	Вентилятор 1
F3	30	Вентилятор 2
F4	60	силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Схема расположения предохранителей на автомобиле фольксваген поло седан

Что нужно знать о резервном аккумуляторе

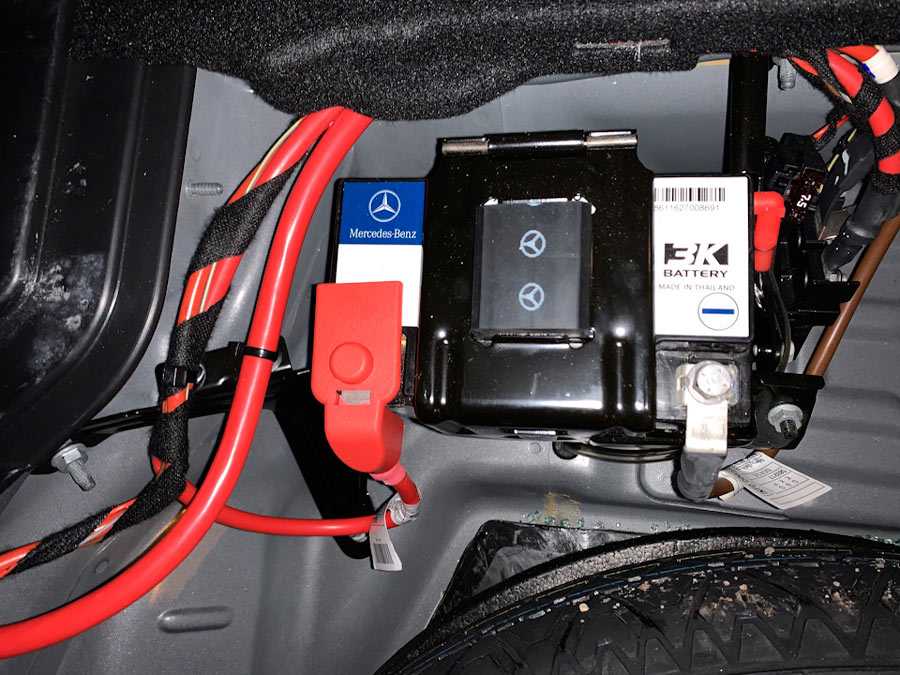

На таких автомобилях как Mercedes W212 предусмотрено сразу два аккумулятора. Один из них основной и располагается под капотом. Второй резервный. При этом в отношении резервного аккумулятора на Mercedes W212 возникают определённые вопросы.

Первый из них касается назначения. При условии, что машина оснащена системой Start-Stop, основной задачей резервной батареи является как раз обеспечение работоспособности этой системы. Но также она заменяет основную батарею в случае выхода из строя или разряда. На дорестайлинговых версиях вспомогательный источник питания находится в левой части торпеды.

Для замены потребуется сделать следующее:

• выключить зажигание и вытащить ключ из блока управления электронным замком;
• снять крышку с левой стороны;
• отсоединить кронштейн вместе с подключёнными проводами;
• разъединить электроштекерные соединения на дополнительной батарее;
• извлечь кронштейн вместе с АКБ вниз;
• вытащить батарею из кронштейна.

Установка выполняется в обратной последовательности.

Есть ещё и второй вариант того, где находится дополнительный аккумулятор автомобиля Mercedes W212. Но расположение у него иное. Это актуально для рестайлинговой версии. Здесь АКБ решили перенести.

Другим местом установки вспомогательного источника питания является багажный отсек. Находится батарея там же, где и запасное колесо. Так что придётся вытащить все лишнее из багажника, поднять пол, убрать запаску и потом уже отсоединить провода от АКБ и заменить вышедший из строя агрегат.

Из мануала к своему Mercedes W212 вы сможете точно узнать, где конкретно находится дополнительный аккумулятор на автомобиле. В этом случае замена резервного АКБ для Mercedes W212 выглядит даже проще.

Рекомендуется брать аналогичный новый маленький источник питания. Хотя тут доступны и некоторые аналоги. Чтобы не рисковать с заменителями, предпочтительнее использовать оригинальное устройство.

Схема блока предохранителей и реле

Ниже представлена схема салонного блока предохранителей. Стоит отметить, что электросхемы отличаются в зависимости от года выпуска и комплектаций, по мере поступления новой информации, статья будет обновляться.

Предохранители

• Номер предохранителя/Ампераж/Цепь/Назначение предохранителя
• F1 15А К15R Стеклоомыватель лобового стекла
• F2 30А*1/5А*2K15R подрулевой переключатель левый
• F3 10А*1лампа дальнего света левая (классик/комфорт)
• F4 30А*1/5А*2K30S подрулевый переключатель левый
• F5 15А K15R обогрев передних сидений
• F6 7,5А*1K30S Правая лампа габаритных огней
• F7 10А*1K30S Левая лампа габаритных огней
• F8 5А*1К30S Задние ПТФ (противотуманки)
• F9 3А повторители поворотников правого зеркала
• F10 5А K15S Селектор КПП
• F11 10А*1Левая лампа ближнего света (классик/комфорт)
• F12 15А K30S Контроллер BCM (поворотники)
• F13 10А K30S Контроллер BCM (питание)
• F14 10А K30S Выключение педали тормоза
• F15 5А BTP Датчик дождя и света, электрокоректор фар
• F16 5А BTP Выключение педали тормоза
• F17 5А BTP Лампа подсветки багажника и бардачка
• F18 3А повторители поворотников левого зеркала
• F19 10А*1 Лампа ближнего света правая (классик/комфорт)
• F20 5А Обогрев боковых зеркал заднего вида
• F21 15А K15S БУ СНПБ
• F22 5А K15S Приборная панель
• F23 5А K30S Приборная панель
• F24 5А ACC система безопасности ЭРА ГЛОНАСС, радио
• F25 5А ВТР Контроллер ESP9.1
• F26 15А K30S Бензонасос
• F27 5А K15S Датчик парковки (парктроник)
• F28 5А K15S ЭУР (Элеткро усилитель руля)
• F29 10А*1/5А*2K30S Питание прицепа
• F30 5А K15S Контроллер ЭРА ГЛОНАСС
• F31 5А K30S Контроллер ЭРА ГЛОНАСС
• F32 10А K15S Питание шины K15M (моторного отсека)
• F33 5А BTP Стеклоподъемники
• F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса
• F35 5А BTP Блок управления водительской двери
• F36 15А K30S Радио, диагностический разъем
• F37 7,5А K30S фонарь тормоза правый
• F38 7,5А K30S левый фонарь тормоза
• F39 10А*1К15R Дневные ходовые огни (Комфорт/Классик)
• F40 10А*1К15R Лампа дальнего света правая (Комфорт/Классик)
• Предохранители типа JCase
• F41 20А ACC Разъем питания 12В, прикуриватель
• F42 20А K30S Контроллер BCM (питание шины ВТР)
• F43 20А K30S Контроллер BCM (замки дверей)
• F44 30А K30S Стеклоподъемники
• F45 30А K30S Вентилятор салонного отопителя
• F46 30А*1K15R Дворники
• F47 25А*2K30S Контроллер ЕММ (правый дальний, левый ближний, левый габарит)
• F48 30А*2K30S Контроллер ЕММ (стеклоочистители )
• F49 25А*2K30S Контроллер ЕММ (противотуманные фары передние/задние, подсветка номерного знака)
• F50 25А*1K30S Контроллер ЕММ (левый дальний, правый ближний, правый габарит)

А*1 – комплектация Классик/Кофорт

А*2 – комплектация Люкс

Блок реле схема

Ниже представлена схема реле блока предохранителей в салоне

№ реле (сила тока, А)	Наименование реле
К1 (70А*1/50А*2), цепь К15R	Световые приборы, подогрев передних сидений
К2 (30А)	Свободен
К3 (30А)	Обогрев заднего стекла
К4 (30А)	Стеклоподъемники передних стекол
К5 (40А)	Вентилятор отопителя салона
К6 (30А)	Стеклоподъемник задних стекол
К7 (20А)	Бензонасос
К8 (20А)	Питание прикуривателя/разъема 12в

А*1 – комплектация Классик/Кофорт

А*2 – комплектация Люкс

Предохранители Audi A6 C5

Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.

Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.

Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.

Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.

У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом “блоке Е” слева за перегородкой моторного отсека, под ветровым стеклом.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.

Снятие предохранителя из блока предохранителей

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Бежевый/ светло-коричневый
7.5	Коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Установите на место крышку блока предохранителей.

Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.

Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.

Расположение предохранителей на блоке

Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Защищаемые предохранителями цепи
№	Ток, A	Потребитель тока
1	5	Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала
2	10	Указатели поворота
3	5	Очистители фар, освещение
4	5	Освещение номерного знака
5	10	Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации
6	5	Центральная блокировка замков
7	10	Блок управления ABS, выключатели стоп-сигнала и педали сцепления
8	5	Телефон, Telematik
9	10	Обогрев зеркал
10	5	Автоматический корректор света фар
11	10	Круиз-контроль при автоматической коробке передач Multitronic
12	10	Питание системы самодиагностики
13	10	Стоп-сигналы
14	10	Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья
15	10	Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации
16	5	Электронная система стабилизации
17	10	Навигационная система
18	10	Дальний свет правый
19	10	Дальний свет левый
20	10 / 15	Ближний свет правый, корректор наклона правой фары
21	10 / 15	Ближний свет левый, корректор наклона левой фары
22	5	Габаритные и стояночные огни правые
23	5	Габаритные и стояночные огни левые
24	25	Стеклоочистители, насос омывателя, реле интервалов времени
25	30	Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк
26	30	Обогрев заднего стекла
27	15	Обогрев рулевого колеса
28	20	Топливный насос
29	20/30	Электронные системы двигателя
30	20	Подъемно-сдвижная панель люка крыши
31	15	Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида
32	20	Электронные системы управления двигателем
33	15	Прикуриватель
34	15	Электронные системы управления двигателем
35	30	„Плюс” продолжительного электропитания прицепа
36	15	Противотуманные фары, задние противотуманные фонари
37	20	Телефон, радио
38	20	Светильник багажника, центральная блокировка замков
39	15	Аварийная сигнализация
40	25	Звуковой сигнал
41	25	Антиблокировочная система / система электронной стабилизации
42	25	Система электронной стабилизации
43	5	Контакты S (радио)
44	30	Обогрев сидений

Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Полезные советы, о которых нужно знать

• если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
• на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
• в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
• при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
• еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
• перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.

Предохранительный блок моторного отсека

Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.

Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля

БП моторного отсека обеспечивает работоспособность следующих узлов:

• лампы дальнего света фар;
• противотуманные огни спереди и сзади автомобиля;
• очиститель заднего и лобового стекла;
• обогрев боковых наружных зеркал;
• звуковой сигнал.

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

1. Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
2. Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
3. Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
4. Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.
