Блок реле и предохранителей toyota corolla e140/150

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Для смены БП вам потребуется:

• непосредственно сам монтажный блок;
• отвертка с крестовым наконечником.

Пошаговая инструкция

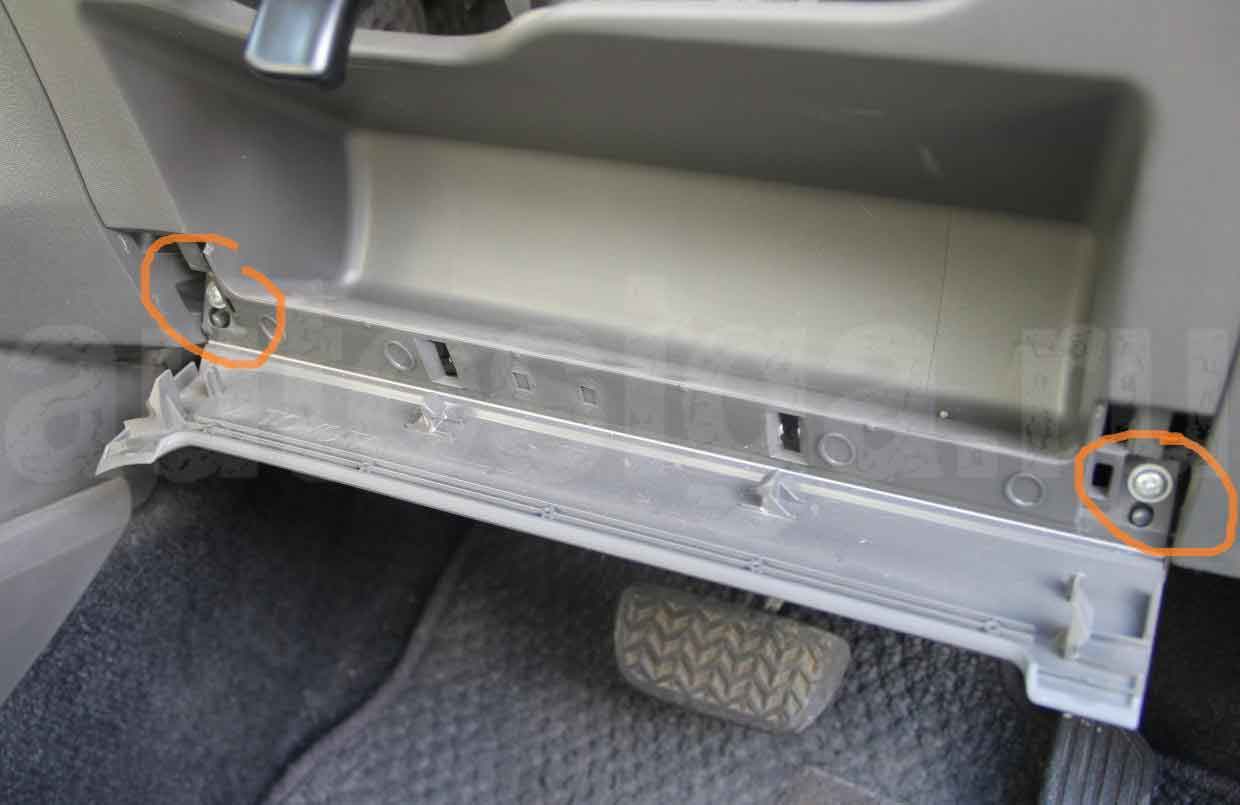

1. Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
2. Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
3. По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
4. Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
5. Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
6. Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
7. Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
8. Соберите все в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

О предохранителях в funcargo – funcargo | дневники.ykt.ru

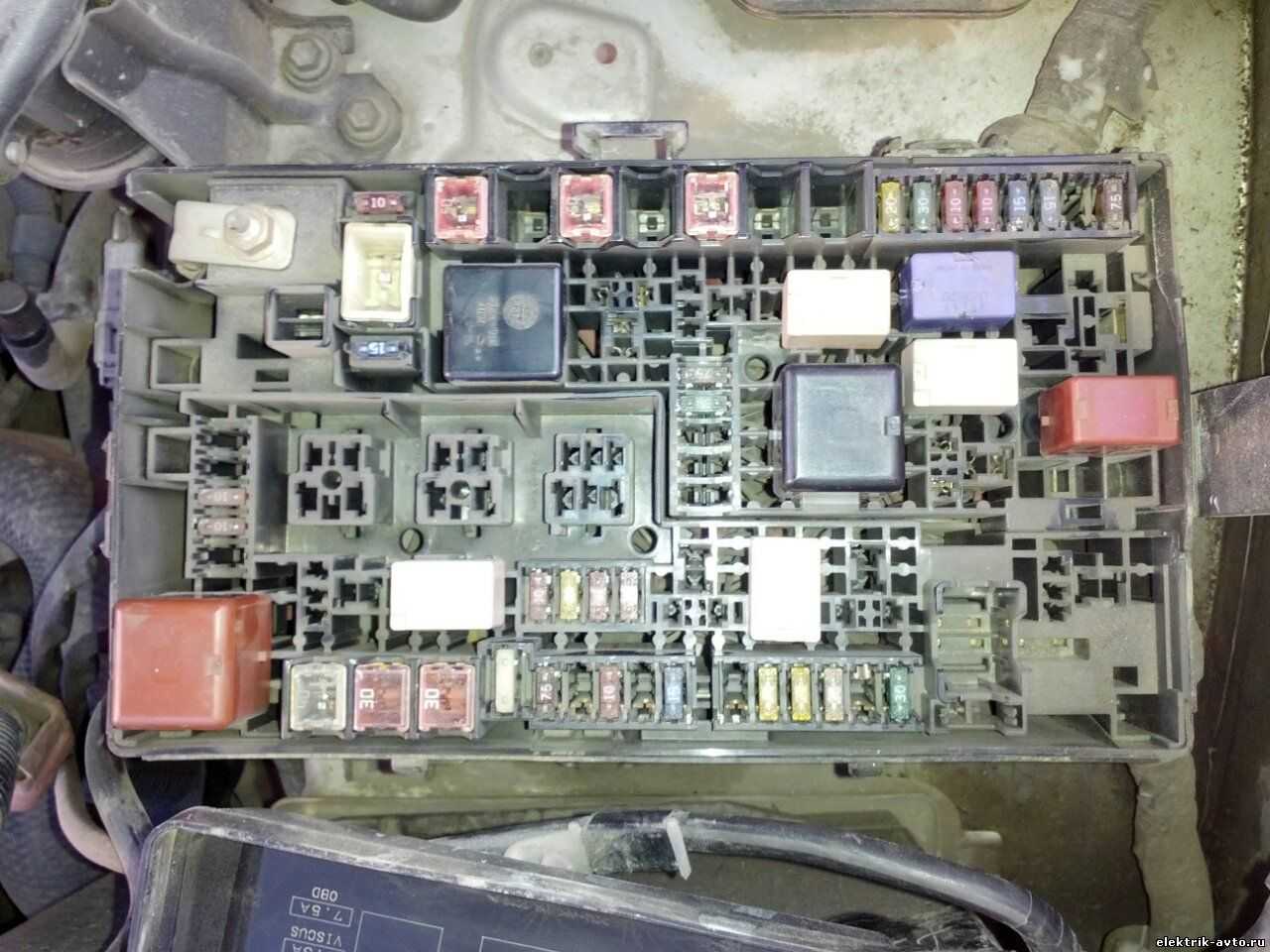

1. Блок реле в моторном отсеке

1. Расположение.

2. Вид сверху. Предохранители пронумерованы.

Расшифровка: 1. Главное реле системы впрыска 2. Реле электромагнитной муфты компрессора кондиционера 3. Реле звукового сигнала 4. Реле №1 электродвигателя вентилятора 5. Реле №2 электродвигателя вентилятора 6. Реле стартера 7. Разъем для подключения доп.оборудования (15А) 8. H-LP RH/H-LP LO RH Фары (галоген/ксенон) (10А или 15А) 9. H-LP LH/H-LP LO LH Фары (галоген/ксенон) (10А или 15А) 10. ST (30А) Система запуска 11. AM2 (15А) Система запуска и зажигания 12. Horn (15А) Звуковой сигнал 13. EFI (15А) Система управления двигателем Система электронного управления АКПП (до 08.2002) Система иммобилайзера (с 08.2002) 14. Dome (15А) Центральный замок Система предупреждения об оставленном в замке зажигания ключа и невыключенном освещении Комбинация приборов Аудиосистема Часы Фары (галоген) Лампы освещения салона Система заднего обзора (модели 2WD с 08.2003) 15. ABS No.1 (40А) Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003) 16. RDI (30А) Электропривод вентиляторов 17. Реле разъема для подключения дополнительного оборудования.

3. Задняя крышка блока реле.

Монтажный блок под панелью приборов

1. Расположение.

2. Вид сверху. Предохранители пронумерованы.

Расшифровка: 1. Реле отопителя. 2. Главное силовое реле. 3. Реле-прерыватель указателей поворота. 4. Реле топливного насоса. 5. AM1 (50A) Описания не нашел, но думаю это Системы зажигания и запуска. 6. Power (30А) Электропривод стеклоподъемников, люка. 7. Heather (40А) Кондиционер с ручным, автоматическим управлением. 8. Gauge (10А) Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). 9. Def (20А) Обогреватель заднего стекла. 10. Door (25А) Центральный замок. 11. Tail (7.5A) Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон). 12. Wiper (20A) Очиститель и омыватель лобового и заднего стекол. 13. Electronic B (7.5A) Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003). 14. Fog (15A) Противотуманные фары. 15. Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп.оборудования. Система заднего обзора (модели 2WD с 08.2003). 16. Electronic Ig (7.5A) Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003). 17. Haz (10A) Указатели поворота и аварийка. 18. A/C (7.5A) Кондиционер с ручным и автоматическим управлением. 19. Invertor (15A) Разъем для подключения доп.оборудования. 20. Stop (10A) Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Стоп-сигналы. Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

3. Задняя крышка блока реле.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Светодиод, датчик удара, антенна

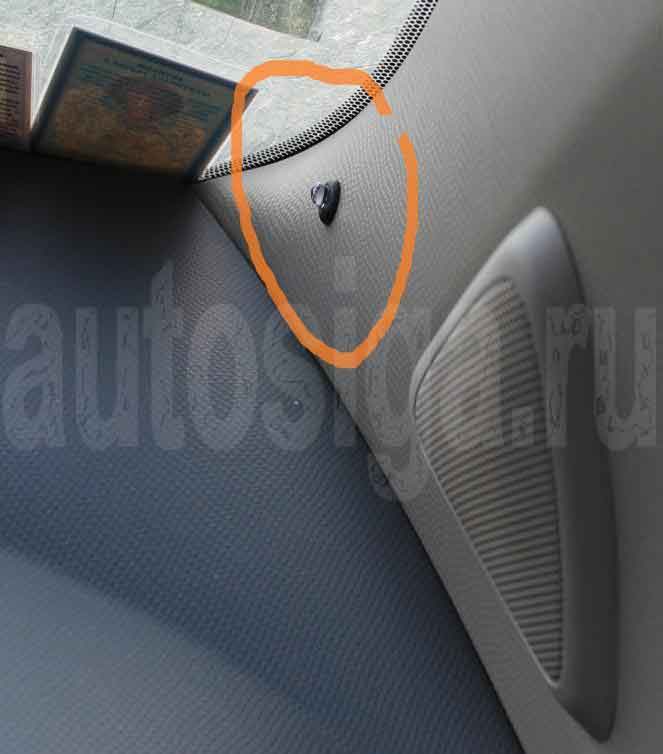

Установите светодиод в левую или правую (по желанию) стойку лобового стекла.

Закрепите антенну на стекле (если решили что так для Вас лучше).

На этом автомобиле подушки безопасности установлены и по бокам. Поэтому могут возникнут трудности при снятии «пластмассок» со стойки. Они держатся на защёлках, но вверху внутри есть «крючок», который не даёт демонтировать деталь. Его надо просто повернуть или пинцетом, или плосками. Как откроете – увидите.

Закрепите датчик удара на рулевой колонке или в любом другом месте, но только на металле и чтобы пластиковые детали не касались самого датчика.

Диагностика

Диагностика электронных систем предъявляет требования к соблюдению определенных процедур. Для успешного проведения диагностики и определения неисправности необходимы знания общих принципов работы электронных систем автомобиля, наличие специальных диагностических средств и справочной документации.

Читать дальше: Инструмент для выпрессовки подшипников

Работоспособность системы управления двигателем и системы впрыска топлива во многом зависит от исправности механических и гидромеханических систем. Некоторые отклонения в работе могут быть ошибочно приняты за неисправности электронной части системы управления:

• низкая компрессия;
• сбой фаз газораспределения из-за неправильно проведенного ремонта двигателя;
• подсос воздуха во впускном коллекторе через неплотности соединения;
• неудовлетворительное качество топлива.

В процессе работы с электронными системами автомобиля необходимо выполнять меры предосторожности для предотвращения появления дополнительных проблем при проведении диагностики:

• Перед демонтажом-монтажом любых электронных элементов рекомендуется отсоединить отрицательную клемму аккумулятора.
• Недопустимо отключение аккумулятора от бортовой сети автомобиля при работающем двигателе.
• Не допускается отключение и подключение диагностического разъема при включенном зажигании.
• Конструкция разъема предусматривает соединение проводов только при определенном положении. Обе части соединителей имеют ориентирующие элементы. Неправильное соединение может привести к выходу из строя блока управления или другого элемента электронной системы.

Главный элемент электронной системы управления — микропроцессорный блок управления, получающий с датчиков информацию о работе двигателя и других систем, которыми он управляет. Блок управления в режиме реального времени осуществляет самодиагностику элементов системы управления.

При выявлении ошибки в память блока управления заносится код неисправности, а на панели приборов загорается контрольная лампа. В этом случае необходимо в кратчайший срок определить причины неисправности и устранить ее. Эксплуатация автомобиля в аварийном режиме может привести к ухудшению эксплуатационных характеристик. Вплоть до выхода из строя электронных элементов и механических агрегатов.

Система бортовой диагностики определяет вероятные причины неисправности системы управления, но для выявления конкретных причин необходимо применение специализированных диагностических средств.

Для связи электронного блока управления с внешними приборами используется диагностическая цепь, включающая следующие пункты:

1. Блок управления — источник диагностической информации.
2. Провода от контактов блока управления к клеммам диагностического разъема.
3. Диагностический разъем — место подключения диагностической аппаратуры.

В настоящее время приобрести диагностический тестер ELM может любой желающий. Подключив программу на ноутбук или смартфон, возможно считывать:

• коды ошибок;
• обороты двигателя;
• температуру охлаждающей жидкости;
• краткосрочную топливную балансировку;
• давление во впускном коллекторе;
• данные кислородного датчика;
• нагрузку двигателя;
• состояние топливной системы;
• скорость движения автомобиля;
• разгон от 0 до 100 км/ч;
• абсолютное давление воздуха;
• опережение зажигания;
• температуру всасываемого воздуха;
• массовый расход воздуха;
• положение дроссельной заслонки.

Важно! Диагностика — это не просто считать ошибки с блока управления по двигателю, коробке передач или АБС. Это достаточно легко и справится каждый желающий, приобретя диагностический сканер

Впоследствии еще нужно разобраться, о чем говорит номер ошибки. Для диагностики, которая полностью раскроет состояние двигателя и установит причины возникших проблем, уже нужен определенный багаж знаний и более серьезные приборы, которые при личном использовании 99,9% времени будут просто лежать дома или в гараже. Все датчики показывает, всякие графики чертит, а с этим надо разбираться.

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

1. реле масляного насоса (система «START/STOP»)
2. блок плавких вставок (модели с системой «START/STOP»)
3. блок реле №2 в моторном отсеке
4. блок плавких вставок
5. блок реле ABS
6. реле управления стартером (система «START/STOP»)
7. модулятор ABS
8. правый передний датчик системы SRS
9. монтажный блок в моторном отсеке
10. левый передний датчик системы SRS
11. блок управления системы «START/STOP»
12. реле управления центральным замком
13. приемник системы дистанционного управления центрального замка
14. блок управления системой курсовой устойчивости
15. блок управления электроусилителя рулевого управления (2SZ-FE)
16. блок предохранителей
17. монтажный блок под панелью приборов
18. реле противотуманных фар (RS)
19. блок управления SRS
20. электронный блок управления двигателем
21. блок управления блокировкой селектора АКПП
22. датчик замедления (ABS, 4WD)
23. реле управления топливным насосом
24. трансформатор (система «START/STOP»)
25. аккумуляторная батарея (система «START/STOP»).

Назначение

Блок предохранителей форд фокус 2 Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали. В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот. Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.

Место нахождения в авто

Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону. Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.

Салонный блок

Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.

Схема предохранителей УАЗ Патриот в салоне

Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.

№ устройства	Сила тока, А	Предназначение
1	10	Незадействованный элемент №1
2	20	№2
3	30	№3
4	5	Габаритные огни и освещение приборной панели
5	7,5	Ближний свет правой фары
6	10	Дальний свет правой фары
7	10	ПТФ правая фара
8	30	Привод люка и стеклоподъемников дверей
9	15	Розетка на 12 В
10	20	Звуковой сигнал и электрический привод боковых зеркал
11	20	Подогрев заднего стекла
12	20	Омыватель и очиститель стекол
13	20	№4
14	5	Габаритные огни и освещение номерного знака
15	7,5	Ближний свет левой фары
16	10	Дальний свет левой фары и лампа включения света
17	10	ПТФ левая фара
18	20	Привод блокирования дверей
19	10	Поворотные указатели и аварийка
20	7,5	Осветители салона, подкапотного пространства и стоп-сигнал
21	25	Прикуриватель и привод отопителя
22	10	Свет заднего хода
23	7,5	Задние ПТФ

Подкапотный дополнительный блок

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

Схема элементов на монтажном устройстве в подкапотном пространстве

№ элемента	Сила тока, А	Предназначение
1	30	Цепь питания вентилятора №1
2	20	Цепь питания стартера
3	20	Цепь питания бензонасоса
4	5	Приборы
5	25	ABS
6	30	Цепь питания вентилятора №2
7	10	Цепь питания реле управления мотором
8	10	ABS
9	40	ABS
10	80	Питание монтажного блока

В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:

• Р1 — стартера;
• Р2 — временное реле стеклоомывателя заднего стекла;
• Р3 — блок заслонки рециркуляции;
• Р4 — вентилятора №1;
• Р5 — вентилятора №2;
• Р6 — компрессора;
• Р7 — бензонасоса;
• Р8 — звуковая сигнализация;
• Р9 — управление мотором;
• Р10 — кондиционера.

В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.

Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.

Подготовка к установке автосигнализации на Toyota Vitz – разбор салона

Снимите облицовку рулевого вала. Для этого открутите три самореза – один внизу и два вверху.

Снимаем подторпедник. Для этого откручиваем два самореза.

Снимите порог с водительской стороны. Он крепится на защёлках и снять его не составит для Вас большого труда.

Нам впоследствии будет интересен вот этот разъём.

И ещё снимите порог со стороны пассажира. Там понадобится один провод контроля и, если у Вас механическая коробка переключения передач, один провод для дополнительной блокировки.

Снимите «бардачок». Его тоже не надо откручивать.

Для того, чтобы снять облицовку щитка приборов, Вам сначала надо снять боковые панельки. И тут всё на защёлках.

Под капотом

Под капотом находится более 40 предохранителей и 19 реле. Кроме этого еще 7 реле объединены в 3 самостоятельных блока.

Проблемы в основном монтажном блоке часто возникают при неправильной зарядке аккумулятора.

Пневмоподвеска и кондиционер

Предохранители пневмоподвески в автомобиле прадо 120 4 литра ‒ AIRSUS (39), AIRSUS NO.2 (18). Реле пневматической подвески ‒ AIR SUS находится в блоке № 2.

Другие востребованные предохранители прадо 120:

• кондиционера – задний 4 (RR A/C), 16 (HEATER NO.2);
• магнитолы ‒ 22, 36 (RADIO NO.1, RADIO NO.2);
• бензонасоса (топливного насоса) ‒ 29, 32 (A/F HEATER, F/PMP, Efl).

Реле стартера (STA) в автомобиле прадо 120 4 литра в основном монтажном блоке (R4) и в блоке реле № 1 (R1).

Точки подключения автосигнализации на Toyota Vitz 2009 PTS с использованием can

Подключаемся к can шине авто на разъёме OBD: Can-H — фиолетовый, контакт 6 Can-L — белый, контакт 14 По can считываем информацию о концевиках дверей, багажника, педали тормоза, заведённом двигателе. По can управляем центральным замком, аварийкой, отпиранием багажника. Код для Starline — 5214 (Auris 2007-2011).

Для запуска и остановки двигателя подаём массу на красный провод (pin 7) кнопки PTS. Организовал автозапуск с помощью бесчипового обходчика иммобилайзера Fortin Key Override All — Установка Fortin Key Override All на Toyota Vitz 2009.

Блокировку можно сделать на левом разъёме с чёрной защёлкой блока за бардачком: бензонасос (+) — чёрный

источник

Схема блока предохранителей с 2009 года

Расположение реле и предохранителей в монтажном блоке:

• F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
• F2 (7,5 А) Левая фара (ближний свет)
• F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
• F4 (10 А) Левая противотуманная фара
• F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
• F6 (15 А) Прикуриватель
• F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
• F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
• F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
• F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
• F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
• F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
• F13 (10 А) Правая фара (дальний свет)
• F14 (10 А) Правая противотуманная фара.
• F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
• F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
• F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
• F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
• F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
• F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

• К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
• К2 – реле очистителя ветрового стекла;
• К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
• К4 – реле включения ближнего света фар;
• К5 – реле включения дальнего света фар;
• К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
• К7 – реле включения обогрева заднего стекла;
• К8 – реле не используется;

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации;

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

Если принято решение заменить испорченное устройство, при установке нового используется простая схема, состоящая из 3 проводов:

• красный — положительный полюс питания, в цепь которого включен предохранитель;
• черный — отрицательный, необходимо подключить на массу;
• голубой — через него осуществляется питание лампочки подсветки.

Блок в салоне

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Фото — пример исполнения

Пример схемы с крышки блока

Схема

Описание

1	10А GAUGE — Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2	10А DEF RLY — Обогрев заднего стекла, обогрев зеркал
20А DEF — Обогрев заднего стекла, обогрев зеркал
3	25А D/L — Двойная блокировка, блок управления блокировкой дверей
4	7,5А TAIL — Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5	—
6	20А WIPER — Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7	7,5А ECU−B — Фары, задний противотуманный свет
8	15А FOG — Передний противотуманный свет
9	15А ACC — Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10	7,5А ECU−IG — ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11	7,5А OBD — Диагностический разъем
12	10А HAZ — Указатели поворота, аварийная сигнализация
13	7,5А A.C — Кондиционер, отопитель
14	10А S-HTR — Подогрев сидений
15	—
16	10А STOP — Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17	50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”,), «S-HTR”, «WIPER”, «ECU−IG”
18	30А POWER — Стекло подъемники, люк
19	40А HTR — Кондиционер, отопитель
20	30А DEF — Обогрев заднего стекла, обогрев зеркал
Реле
R1	Отопитель
R2	Аварийная сигнализация (указатели поворота)
R3	Силовое реле (стекло подъемники, люк)
R4	Топливный насос (Circuit Opening (C/OPN))
