Схема предохранителей на шкоде октавия а7

Блок под капотом

В моторном отсеке он находится с левой стороны и закрыт крышкой. Открыть её, достаточно просто. Одновременно сожмите фиксаторы по стрелке 1 и поднимите по стрелке 2.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Сам блок состоит из 2 частей. 1 — отдел предохранителей и реле 2 — отдел плавких вставок высокой мощности.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,1,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

Обозначение

1. ESC, стояночный тормоз
2. ESC
3. Система управления двигателя
4. Вентилятор радиатора, клапан регулировки давления топлива, электрический дополнительный отопитель
5. Зажигание
6. Датчик давления в тормозной системе
7. Жалюзи радиатора, насос охлаждающей жидкости
8. Лямбда-зонд
9. Насос охлаждающей жидкости, зажигание, система предварительного накаливания, расходомер воздуха
10. Топливный насос
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Автоматическая коробка передач
14. Обогрев ветрового стекла
15. Звуковой сигнал
16. Зажигание
17. ESC, система управления двигателя, катушка главного реле
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Охранная сигнализация
21. Не используется
22. Система управления двигателя, стабилизатор напряжения для автомобилей такси
23. Стартер
24. Дополнительный электрический отопитель

Далее только 33 — SCR и Автономный отопитель — 37. Остальные не используются либо находятся в резерве.

● Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи. Отдельные цепи защищены плавкими предохранителями. Предохранители находятся в левой части передней панели за крышкой блока предохранителей и под крышкой в левой части моторного отсека. – Выключите зажигание и электрически потребители соответствующей цепи.

– Снимите крышку со стороны передней панели с помощью отвёртки или крышку блока предохранителей в моторном отсеке.

– Определите, какой предохранитель защищает цепь того или иного потребителя.

– Выньте из держателя на крышке пластмассовый захват, установите его на соответствующий предохранитель и выньте предохранитель из гнезда.

– У неисправного предохранителя металлическая перемычка оплавлена. Замените неисправный предохранитель на новый того же номинала.

– Установите крышку на место.

Замена предохранителей в передней панели

Крышка блока предохранителей: левая часть передней панели

Схематическое изображение блока предохранителей в передней панели. Некоторые из перечисленных потребителей штатно устанавливаются только на определенные исполнения модели или являются опциями только для определенных моделей. Крышка блока предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке имеет два варианта исполнения. Какой вариант установлен в Вашем автомобиле Вы можете определить по расположению предохранителей, сняв крышку блока.

Крышка блока предохранителей в моторном отсеке

В некоторых исполнениях автомобилей перед снятием крышки блока предохранителей необходимо снять крышку кожуха аккумуляторной батареи Снятие крышки блока предохранителей – Сдвиньте до упора фиксаторы А, чтобы за ними стал виден знак , и снимите крышку. Установка крышки блока предохранителей

– Установите крышку на блок предохранителей и сдвиньте стопорные скобы

А до упора, так, чтобы стал виден знак за скобой

ОСТОРОЖНО. ● При блокировке и разблокировке крышки необходимо прижимать её к блоку предохранителей по бокам, иначе фиксирующий механизм может быть повреждён

● При блокировке и разблокировке крышки необходимо прижимать её к блоку предохранителей по бокам, иначе фиксирующий механизм может быть повреждён.

● Крышку блока предохранителей в моторном отсеке следует закреплять особенно тщательно. Если крышка будет установлена неправильно, на предохранители может попасть вода, что может вызвать повреждения автомобиля! Расположение предохранителей в моторном отсеке (исполнение 1)

Некоторые из перечисленных потребителей штатно устанавливаются только на определенные исполнения модели или являются опциями только для определенных моделей. Расположение предохранителей в моторном отсеке (исполнение 2)

Некоторые из перечисленных потребителей штатно устанавливаются только на определенные исполнения модели или являются опциями только для определенных моделей.

Видео к статье

• Замена генератора мерседес w213



• Какие свечи зажигания лучше для фольксваген гольф 2



• Где находится датчик холостого хода на шевроле авео т300



• Видеорегистратор мио 636 не предупреждает о камерах после обновления



• Ситроен джампер замена ремня генератора дизель

Предохранители и реле в салоне

Во внутреннем пространстве производитель расположил 2 основных монтажных блока вставок. Первый (основной) находится слева за специальной облицовочной крышкой. Здесь располагаются наиболее востребованные предохранители бортовых электроцепей. Вторая часть (вспомогательная) монтируется опционально и представляет монтажную панель дополнительных вставок, имеющихся преимущественно на самых полных комплектациях машины.

Левый блок (главный)

Устанавливаются предохранители, ответственные за малонагруженные цепи. Плавкие вставки монтируются номиналом не выше 20А.

№	Расшифровка
1	Привод стеклоомывателя.
2	Подача питания на пиропатроны подушек безопасности.
3	Предохранители комбинации приборов. Если после запуска щиток не отвечает — проверьте именно эту вставку.
4	Система зажигания и подача напряжения на блок комфорта. Запитывается дополнительное оборудование и вторичные системы.
5	Преобразователь DC_DC.
6	Питание силовых реле подогревателя сидений.
7	Реле перезапуска силовой установки и питание вентилятора кондиционера.
8	Задняя левая часть габаритов, стоп сигнал, подсветка номера, бардачка, корректор фар, магнитола и навигационная система.
9	Запасной предохранитель, в большинстве комплектаций не используется.
10/11	Подогрев заднего стекла.
12	Подогреватели зеркал заднего вида.
13	Питание головного блока системы АБС.
14	Выключатель стопов, педали тормоза, модуль управления зеркалами и кондиционером. При его отсутствии отвечает за модуль отопителя.
15	Предохранитель прикуривателя, лампы подсветки салона.
16	Свободен.
17	Привод отопителя, предохранитель кондиционера.
18	Свободен.
19	Акустическая система и камера кругового обзора автомобиля.
20	Питание модуля кузовной электроники и вспомогательного оборудования.
21	Освещение и некоторые части блоков приборной доски.
22	Головное реле иллюминации внутреннего пространства салона.
23	Резерв.
24	Выключатель стопов – контактный размыкатель. Также отвечает за модуль кузовной электроники.
25	Блок активации системы полного привода, если такой установлен. Усилитель антенны штатной противоугонки.
26	Подача напряжения на выключатель блокировки сцепления для АКПП.
27	Модуль ВСМ и многофункциональный переключатель.
28	Электрический ручник, питание CAN шины, частично подсветка приборки и кнопок, блок комфорта.
29	Модуль ВСМ для комплектации Евро-3
30	Предохранитель головного блока центрального замка.
31	Дворники, либо приводы ЦЗ.
32	В зависимости от комплектации: предохранитель розетки задней части и прикуривателя.
33	Питание аварийки и поворотников. Если одна сторона не работает, нужно смотреть реле.

На задней части блока присутствует 4 выключателя. Для доступа к ним, панель снимается при помощи крестовой отвертки или разжатия клипс (зависит от сборки). Здесь расположение элементов такое.

1. Модуль системы зажигания.
2. Привод включения головного вентилятора охлаждения мотора.
3. Устанавливается опционально, отвечает за задние противотуманки.
4. Вспомогательный элемент электроцепи. Часто сюда подключается маломощное бортовое оборудование.

Правый блок (вспомогательный)

Здесь нумерация элементов начинается не с начала. Данный блок монтируется только на версиях с максимальной комплектацией или в сборках под заказ.

№	Расшифровка
71	Предохранитель подает напряжение на элементы ЭУР, отвечает за работу ДПРК.
72	Вспомогательная часть подсветки и приборов на торпедо.
73/80	Дублирующий предохранитель для питания динамиков акустической системы, навигационного прибора и внешних камер.
74	Модуль управления автоматической коробкой передач.
75	Резерв.
76	Предохранитель питания клавиш кондиционера и электромуфты компрессора.
77	Датчики АБС.
78	Запасной
79	Питание реле системы смазки картера.
81	Модуль управления АКПП.
R1	Вспомогательное реле.
R2	Питание зажигания, конкретно работа стартера.

Комплектации Шкода Октавия 1

Модель производилась в нескольких комплектациях: Base, GLX, SLX и LX. После рестайлинга названия сменили на более привычные: Active (базовая), Classic, Ambiente и Elegance. Полное оснащение топовой версии ниже. В базе Октавия 1 поколения предлагалась:

• литые диски R15;
• галогеновая оптика + доп. сигнал;
• противотуманки спереди и сзади;
• боковые зеркала с электроприводом;
• регулируемая по высоте рулевая колонка;
• тахометр;
• тканевый салон;
• механически-регулируемые передние кресла с поясничной опорой и подголовниками;
• складной диван с разделительным подлокотником (формула 60/40);
• бортовой компьютер;
• салонный фильтр и иммобилайзер;
• кассетный плеер с акустикой на 4 динамика + радио-подготовка;
• шторка в багажном отделении;
• сигнализация;
• полноразмерное запасное колесо.

Фото Шкода Октавия 1 с кузовом универсал

Прохудившаяся прокладка ГБЦ

Эта неисправность встречается не часто, но, помимо ухудшения работы штатного ТЭНа, грозит для силового агрегата значительными проблемами. Диагностировать неисправность просто. Если протечка антифриза сопровождается изменением цвета выхлопа с прозрачного на плотно-белый, это указывает на то, что жидкость попадает в цилиндры, а затем в глушитель. Негерметичность уплотнения прокладки головки BC – серьезная проблема, так как охлаждающая жидкость также будет попадать в систему смазки, снижая вязкость моторного масла, что чревато значительным сокращением ресурса двигателя. Поэтому при обнаружении неисправности прокладку следует заменить как можно скорее. Эта процедура достаточно ответственная, но ее можно провести самостоятельно. При отсутствии опыта разборки ГБЦ лучше обратиться к специалистам, чтобы избежать ошибок, типичных для новичков.

Точки подключения автосигнализации на Skoda Octavia

+12 – красный, толстый провод к блоку предохранителейзажигание (+) – чёрный, блок предохранителейстартер (+) – красный/чёрный, рулевая колонкаповороты (+) – чёрный/зелёный и чёрный/бёлый, кнопка аварийки или порогбензонасос (+) – синий/красный, за бардачком или правый порогконцевики дверей с задержкой (-) – коричневый/синий, плафон или под рулевой колонкойконцевик багажника (-) – коричневый/чёрный, основной блок управленияцентральный замок (-) – белый/синий (закрывание) и чёрный/синий через R=150-200 Ом (открывание), в водительской двери или к проводам багажника в водительском порогестоп (+) – красный/чёрный, лягушка или пороготкрытие крышки бензобака (-) – красный/синий, за бардачком или в правом пороге

Блоки в салоне

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

Схема

Описание

1	10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2	10А Указатели поворота, фары с ксеноновыми лампами
3	5А Освещение вещевого ящика
4	5А Освещение номерного знака
5	7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
7	10А Фары заднего хода, сенсоры паркования
8	5А Телефон
9	5А ABS, ESP
10	10А Зажигание
11	5А Панель приборов
12	7,5А Электропитание системы диагностирования
13	10А Фонари сигнала торможения
14	10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15	5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16	10А Кондиционер
17	5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18	10А Правая фара дальнего света
19	10А Левая фара дальнего света
20	15А Правая фара ближнего света, регулирование высоты фар
21	15А Левая фара ближнего света
22	5А Правый стояночный огонь
23	5А Левый стояночный огонь
24	20А Передние стеклоочистители, электродвигатель стеклоомывателя
25	25А Вентилятор отопителя, кондиционер, Climatronic
26	25А Обогрев стекла крышки багажника
27	15А Стеклоочиститель заднего стекла
28	15А Топливный насос
29	15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30	20А Электроуправляемый солнечный люк в крыше
31	Незанято
32	10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33	20А Фарообмыватель передних фар
34	10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35	30А Розетка для подключения прицепа, розетка в багажнике
36	15А Противотуманные фары
37	20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38	15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39	15А Система аварийной световой сигнализации
40	20А Звуковой сигнал (гудок)
41	15А Прикуриватель
42	15А Радиоприемник, телефон
43	10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44	15А Обогрев сидений

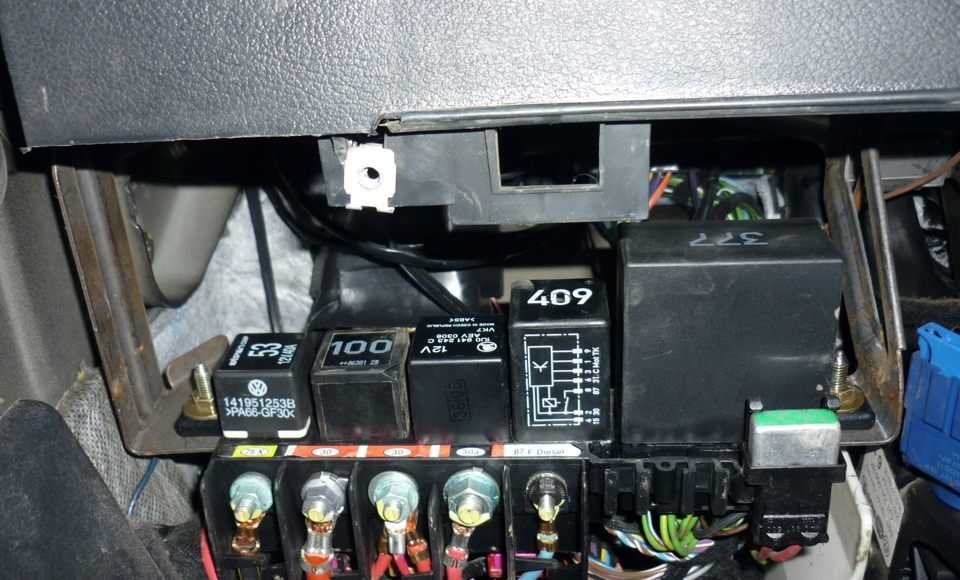

Блок реле

Расположен под самой панелью за облицовочной крышкой.

Фото — пример расположения

Обозначение реле

Расшифровка

1. реле звукового сигнала;
2. коммутационное реле;
3. усилитель освещения;
4. реле топливного насоса;
5. блок управления работой стеклоочистителя.

В автомобилях с более богатым электро — оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

3. Замена предохранителей

Замена предохранителей

Отдельные цепи тока предохраняются плавкими предохранителями. Предохранители расположены под крышкой в левой боковой стенке панели приборов и под крышкой в подкапотном пространстве слева.

Выключите зажигание и соответствующие электропотребители.

С применением отвертки, извлеките крышку предохранителей на боковой стороне панели приборов, как показано на рисунке выше, или же, соотв., крышку в подкапотном пространстве.

Узнайте, который из предохранителей относится к данному потребителю.

Из держателя в крышке для предохранителей на боковой стороне панели приборов извлеките пластмассовый зажим, наденьте его на соответствующий предохранитель и извлеките этот предохранитель.

Замените перегоревший предохранитель (узнаете его по расплавленной металлической пластинчатой плавкой вставке) новым предохранителем одинаковой амперной силы.

Снова наденьте крышку предохранителей.

Рекомендуется возить с собой в автомобиле все время коробку с запасными предохранителями.

Цветовая маркировка предохранителей

Цвет	Максимальная сила тока, А
светло-коричневый	5
темно-коричневый	7,5
красный	10
синий	15
желтый	20
белый	25
зеленый	30

Внимание:

Не ремонтируйте предохранители и не заменяйте их на более мощные, опасность пожара! К тому же таким образом возможно повреждение другого электрооборудования.

Если замененный предохранитель сразу после включения соответствующего электропотребителя снова перегорит, необходимо проверить немедленно систему электрооборудование автомобиля на специализированной станции сервисного техобслуживания.

Блок предохранителей в панели приборов

№	Электропотребитель	Амперы
1	Рулевое управление с электрогидравлическим с усилителем	5
2	Панель приборов, регулирование угла наклона фар	5
3	Блок управления двигателем — бензиновый	5
4	Блок управления устройством ABS	5
5	Бензиновый двигатель: выключатель сигнала торможения, устройство «Tempomat»	5
6	Не занято	—
7	Блок управления двигателем 1,2 л	15
8	Клапанные форсунки-1.4 л; 1.6л	10
9	Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, блок управления динамическими фарами	5
10	Клапан PCV	7.5
11	Устройство управления зеркалами, стеклоподъемник	7.5
12	Фара заднего хода	10
13	Блок управления двигателем (автоматическая коробка передач)	10
14	Двигатель динамических передних фар	10
15	Навигация PDA	5
16	Не занято	—
17	Стояночный фонарь левый, освещение номерного знака	5
18	Стояночный фонарь правый	5
19	Радиоприемник, центральный блок управления электрической бортовой сетью	5
20	Панель приборов, датчик угла поворота рулевого колеса, ESP, центральный блок управления электрической бортовой сетью	5
21	Стоп-сигналы	10
22	Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, телефон	7.5
23	Освещение внутреннего пространства автомобиля, вещевого ящика и багажника	10
24	Замок крышки багажника	10
25	Обогрев сидений	20
26	Обогреваемые форсунки стеклоомывателей ветрового стекла, стеклоомыватели	25
27	Не занято	—
28	Бензиновый двигатель: клапан AKF, дизельный двигатель регулирующая заслонка	10
29	Впрыскивание — двигатепь 1,2 п	10
30	Топливный насос — бензиновый двигатель	15
31	Лямбда-зонд	10
32	Дизельный двигатель: выключатель сигнала торможения и сцепления, устройство «Tempomat», реле топливного насоса + реле свечей накаливания	5
33	Блок управления двигателем — дизельный двигатель, Блок управления двигателем 1,4 л; 1,6	30
34	Топливный насос — дизельный двигатель	15
35	Не занято	—
36	Фары дальнего света	15/5
37	Задняя противотуманная фара	7.5
38	Противотуманные фары	10
39	Вентилятор отопителя	25
40	Стеклоочиститель заднего стекла	10
41	Не занято	—
42	Обогрев заднего стекла	25
43	Гудок	20
44	Стеклоочистители ветрового стекла	20
45	Блок управления электрооборудованием «Комфорт»	15
46	Блок управления двигателем 1,4 л; 1,6 л	5
47	Прикуриватель, штепсельная розетка в 6агажнике	15
48	ABS	5
49	Указатели поворота	15
50	Радиоприемник, подготовка для телефона, многофункциональный модуль	10
51	Электроуправпяемый стеклоподъемник (передний — задний) — левая сторона	25
52	Электроуправляемый стеклоподъемник (передний — задний) — правая сторона	25
52	Не занято	—
54	Тревога противоугонного устройства	15
55	Не занято	—
56	Фароомыватели передних фар	25
57	Фара ближнего света левая	15
58	Фара ближнего света правая	15

Блок предохранителей и реле №2 в Ниссан Тиида

Расположение монтажного блока предохранителей и реле №2 в Nissan Tiida

Блок №2 расположен в моторном отсеке у левого переднего крыла. Для доступа к нему отгибаем фиксаторы крепления монтажного блока и приподнимаем крышку блока. Однако, предохранители и реле смонтированы непосредственно на обратной стороне крышки блока. Прежде всего, аккуратно, на длину проводов разворачиваем блок и находим необходимый элемент. Кроме того, рассмотри две схемы расположения предохранителей и реле в блоке №2, которые встречаются на Ниссан Тиида.

Предохранители и реле в блоке №2 – Схема 1

Предохранители и реле на схеме блока №2 Ниссан Тиида

№	Сила тока, А	Цвет предохранителя	Наименование потребителя
41	–	–	–
42	–	–	–
43	10	Красный	Правая фара, дальний свет
44	10	Красный	Левая фара, дальний свет
45	10	Красный	Кондиционер, освещение фар и правого фонаря, электродвигатели управления фарами
46	10	Красный	Задние фонари, подсветка заднего сиденья, выключатели открывания дверей
47	–	–	–
48	20	Желтый	Двигатель стеклоочистителя ветрового стекла
49	15	Синий	Левая фара, ближний свет
50	15	Синий	Правая фара, ближний свет
51	10	Красный	Компрессор кондиционера
52	–	–	–
53	–	–	–
54	–	–	–
55	15	Синий	Обогрев заднего стекла
56	–	–	–
57	15	Синий	Топливный насос
58	10	Красный	Блок управления для автоматической коробки передач
59	10	Красный	Блок управления ABS
60	10	Красный	Лампы заднего хода
61	20	Желтый	К клемме B+ IPDM, реле двигателя и дроссельной заслонки
62	20	Желтый	К клемме IPDM B+, клеммам ECM/PW и ECM BATT, клемме питания катушки зажигания, ЭБУ двигателя, ЭБУ двигателя, клапану канистры EVAP, клапану IVTC
63	10	Красный	Кислородные датчики
64	10	Красный	Катушки инжектора, система впрыска
65	20	Желтый	Передняя противотуманная фара
R1	–	–	Реле обогрева заднего стекла
R2	–	–	Главное реле блока управления двигателем
R3	–	–	Реле фар
R4	–	–	Реле дальнего света
R5	–	–	Реле стартера
R6	–	–	Реле вентилятора системы охлаждения двигателя 2
R7	–	–	Реле вентиляторасистемы охлаждения двигателя 1
R8	–	–	Реле вентиляторасистемы охлаждения двигателя 3
R9	–	–	Реле зажигания

Расшифровка назначения предохранителей и реле блока №2 Схема-1 Nissan Tiida

Предохранители и реле в блоке №2 – Схема 2

№	Сила тока, А	Цвет предохранителя	Наименование потребителя
1	20	Желтый	Обогрев стекла двери багажника
2	–	–	Резерв
3	20	Желтый	Блок управления двигателем
4	–	–	Резерв
5	30	Зеленый	Омыватель ветрового стекла
6	–	–	Резерв
7	10	Красный	Электронная муфта компрессора кондиционера
8	10	Красный	Лампы освещения номерного знака
9	15	Синий	Противотуманные фары
10	15	Синий	Лампа ближнего света левой блок фары
11	15	Синий	Лампа ближнего света правой блок фары
12	10	Красный	Лампа дальнего света правой блок фары
13	10	Красный	Лампа дальнего света левой блок фары
14	–	–	Резерв
15	–	–	Резерв
16	10	Красный	Датчик концентрации кислорода в отработавших газах
17	10	Красный	Система впрыска
18	–	–	Резерв
19	15	Синий	Топливный насос
20	10	Красный	Датчик автоматической коробки передач
21	10	Красный	ABS
22	10	Красный	Выключатель света заднего хода
23	–	–	Резерв
24	15	Синий	Дополнительное оборудование
R1	–	–	Реле обогрева заднего стекла
R2	–	–	Реле вентилятора охлаждения двигателя
R3	–	–	Реле вентилятора охлаждения двигателя
R4	–	–	Реле системы зажигания

Расшифровка назначения предохранителей и реле блока №2 Схема-2 Nissan Tiida

Описание предохранителей и реле в Шкода Октавия А7. Полная электросхема бесплатно для скачивания

Третье поколение, Skoda Octavia a7 выпускалось в 2013, 2014, 2015, 2021 и 2021 годах. После этого автомобиль прошел рестайлинг и с обновленным экстерьером производился в 2021, 2019, 2021, 2021 годах и по настоящее время. Как и в предыдущих поколениях модель доступна в двух вариантах кузова: лифтбек и универсал с бензиновыми и дизельными двигателями. В данной публикации мы покажем где находятся блоки с предохранителями и реле в автомобиле шкода октавия а7, их фотографии и схемы с описанием назначения элементов. Отдельно выделим предохранители прикуривателя и омывателя.

Назначение предохранителей и их количество может отличатся от представленного и зависит от комплектации и года выпуска автомобиля.

• 1 Блок в салоне
• 2 Блок под капотом
• 3 Электросхемы октавия а7

Блок в салоне

Он находится под панелью приборов за перчаточным ящиком. Для доступа слегка согните боковые стенки и потяните на себя.

Не получается снять крышку? Ознакомьтесь с видео примером.

Фотография блока в салоне шкоды октавия а7

Схема

Описание. Вариант 1.

F1	Не используется
F2	Не используется
F3	Не используется
F4	Не используется
F5	5А диагностика интерфейса информационной шины
F6	5А датчик устройства наблюдения за внутренним пространством а/м-, датчик наклона а/м
F7	10А реле обогрева заднего стекла, блок управления отопителя, блок управления кондиционера-, блок управления системы климат-контроль, блок управления датчиков преселектора, реле обогрева переднего стекла, радиоприемник независимого отопителя
F8	10А штекерное соединение, 16-контактное на гнезде для диагностической установки, датчик влажности воздуха датчик распознавания влажности воздуха, дождя и света , выключатель света фар
F9	15А блок управления полного привода
F10	10А блок управления мультимедийной системы
F11	25А блок управления обогревом задних сидений
F12	20А блок управления информационной электроникой
F13	25А блок управления переключателя переднего левого ремня безопасности
F14	30А блок управления вентилятором для впуска свежего воздуха
F15	10А блок управления электронным замком рулевой колонки
F16	7,5А подготовка для мобильного телефона / 5А двухходовой усилитель сигнала мобильной радиостанции
F17	5А блок управления в комбинированных приборах
F18	Резерв
F19	7,5А интерфейс доступа и системы запуска
F20	5А 7блок управления электроникой рулевой колонки
F21	Резерв
F22	30А блок управления заднего капот
F23	40А блок управления электрической бортовой сетью а/м
F24	30А блок управления откидной крыши, блок управления шторки крыши
F25	30А блок управления дверью, сторона водителя, мотор электропривода заднего левого стеклоподъемника
F26	25А блок управления электрической бортовой сетью а/м (у а/м с системой подогрева сидений)
F27	30А блок управления цифровой аудиосистемой
F28	20А блок управления распознаванием прицепа
F29	Резерв
F30	Резерв
F31	40А блок управления электрической бортовой сетью а/м
F32	7,5А блок управления помощника паркования, блок управления парк-ассистента
F33	5А сигнализатор отключения системы Airbag на стороне переднего пассажира, блок управления системы Airbag
F34	7,5А выключатель фар -Е1-, выключатель фонарей заднего хода -F4-, датчик давления в контуре охлаждения, блок управления обогрева задних сидений, внутреннее зеркало заднего вида с автоматическим затемнением -, инвертор с розеткой, 12 В-230 В-, подготовка для установки мобильного телефона, реле нагрузки, блок управления звука в жестком материале
F35	35А штекерное соединение, 16-контактное, на гнезде диагностики орган управления угла наклона фар, левый сервомотор регулировки угла наклона фар, правый сервомотор регулировки угла наклона фар, блок управления фонаря освещения дороги при повороте и регулировка угла наклона фар, передняя камера вспомогательных систем водителя, блок управления регулировки расстояния
F36	10А Правая фара
F37	10А Левая фара
F38	20А блок управления распознаванием прицепа
F39	30А блок управления дверью, сторона переднего пассажира, мотор электропривода заднего правого стеклоподъемника
F40	20А Предохранитель прикуривателя октавия а7, розетка 12 В
F41	Резерв
F42	40А блок управления электрической бортовой сетью а/м
F43	40А блок управления электрической бортовой сетью а/м
F44	30А блок управления распознаванием прицепа
F45	30А термопредохранитель регулятора сидения водителя
F46	30А инвертор с розеткой, 12 В-230 В
F47	15А электродвигатель стеклоочистителя заднего стекла
F48	Резерв
F49	5А реле стартера 1, реле стартера 2, датчик положения педали сцепления
F50	Резерв
F51	25А блок управления натяжителя переднего правого ремня безопасности
F52	Резерв
F53	30А обогреваемое заднее стекло
