Внутреннее освещение lexus rx300 1998-2003

Рекомендации по обслуживанию монтажного блока

  • Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости;
  • После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха;
  • Устанавливайте модули с аналогичной силой тока (амперажом). Не допускайте превышение (занижение) Ампер;
  • Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики;
  • В ходе профилактики проверяйте качество фиксации клемм, концевиков. Поджимайте пассатижами по мере необходимости.

Несмотря на внешнюю простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.

Фотоотчёт по установке автосигнализации на Lexus RX 330 2003 года

Снимаем накладки левого и правого порога, кик-панели, подторпедник и подушку безопасности коленей водителя (разъем подушки не отстыковываем):

Снимаем подушку безопасности и отводим её в левую сторону:

Снимаем декоративную накладку с замка зажигания и надеваем на замок петлю обходчика (использовал обходчик StarLine ВР-03, провод петли свободно проходит за плитой панели):

Под капотом устанавливаем сирену, концевик, датчик температуры двигателя и подключаем провод контроля работы двигателя (генератор+):

В салоне устанавливаем модуль приемо-передатчика и светодиод:

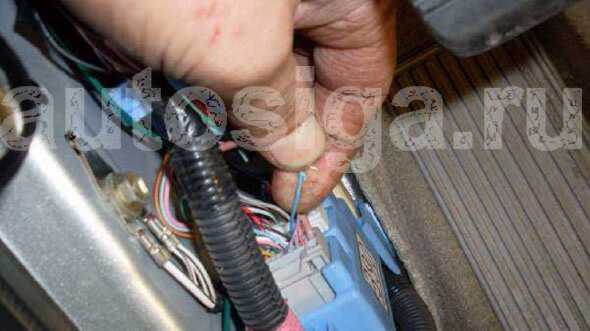

С правой стороны за кик панелью подключаем ЦЗ и концевики правых дверей:

Слева за кик панелью подключаем концевики левых дверей и багажника:Концевик багажника — розовый


Концевик водительской двери
Концевик задней левой дверидиоды

Подключаем управление поворотами на блоке предов:

Далее подключаем силовые провода замка зажигания: Красный толстый — +12В Синий толстый — Стартер 1 Белый тонкий – Стартер 2 Фиолетовый толстый – IGN 1 Зеленый тонкий – IGN 2 Серый тонкий – АСС Оранжевый тонкий — +12В

Второй стартер подключал по схеме:

Подключаем контроль педали тормоза на колодке (вид со стороны проводов, серый провод):

В завершении, программируем необходимые настройки сигнализации, проверяем все функции и собираем салон.

Особая благодарность отличному установщику и хорошему человеку из города Томск — ник engeener70. Установка проведена с использованием его наработок!

Точки подключения автосигнализации на Lexus RX 400H

Замок зажигания:+ 12 – красныйзажигание – фиолетовыйзажигание 2 – зелёныйасс – коричневый или серыйстартер – синий

Лампа check для контроля двигателя (+) – коричневый в левом разъёме панели приборов

Повороты (-) – жёлтый на реле аварийки за панелью приборов

Центральный замок (-) – фиолетовый (пин 3) и коричневый (пин 4) правый верхний 12-тиконтактный разъём на блоке предохранителей

Тормоз (+) – чёрный в верхнем разъёме BCM

Отпирание багажника (-) – фиолетовый на кнопке открытия багажника

Дверь передняя левая (-) – синий в сером разъёме кик-панели водителяДверь передняя правая (-) – синий, 3-ий справа разъём за блоком предохранителей сзадиДверь задняя левая (-) – чёрный в кик-панели водителя, жгут идёт в блок предохранителейДверь задняя правая (-) – серый, 2-й справа разъём на блоке предохранителей сзадиБагажник (-) – розовый в сером разъёме в кик-панели водителя

Выключение автосвета – разрезать коричневый на переключателе света

Для обхода иммобилайзера использовал Fortin Key Override All.

Точки подключения автосигнализации на Lexus RX 350 2007

Замок зажигания:+ 12 в – красныйстартер 1 – тонкий белыйстартер 2 – толстый синийзажигание 1 – тонкий зелёныйзажигание 2 – толстый фиолетовыйАСС – тонкий красный

Сделать имитацию ключ в замке:на замке зажигания прикреплен маленький разьём с 4-мя проводами. Там на чёрный надо подавать минус во время авто завода, чтоб не срабатывала штатка и выезжал по памяти руль.

Центральный замок:Тянуть в дверь водителя к личинеКоричневый – закрыть, с задержкой 20 сек комфортСерый – открыть, два импульса

Концевики дверей (-):в углу водителя ближний серый разъём:водителя – синийбагажник – розовыйв жгуте к блоку предохранителей на 4-м сверху большой разъёме:задняя левая дверь – чёрныйПравые двери тянул провода к их концевикам:передняя правая – фиолетовыйзадняя правая – красный

Габариты – зелёный в жгуте, идущем на кнопки

Закрыть/открыть багажник – фиолетовый в жгуте на кнопку открытия багажника, импульс 4секунды

Повороты:бежевый (прозвони) на том же 4-м сверху большом разъёме на блоке предохранителейзелёный второй с верху на 3-м сверху разъёме блока предохранителей

Тахометр – на диагностике крайний отдельный провод

Тормоз – чёрный тонкий на блоке предохранителей, верхний левый разъём

Схема установки предохранителей Mazda 3

Маркировка / ампераж За что отвечает (с описанием)
F (Ф-1) / 40 Электрический вентилятор системы охлаждения двигателя
F (Ф-2) / 80 Насос гидравлического усилителя
F (Ф-3) / 40 Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, габариты
F (Ф-4) / 40 Фары
F (Ф-5) / 80 Электрическая цепь РТС
F (Ф-6) / 30 Зарезервировано
F (Ф-7) / 30 ABS, система курсовой устойчивости
F (Ф-8) / 20 АБС дополнительно
F (Ф-9) / 30 Электронный блок управления двигателем
F (Ф-10) / 10 Зарезервировано
F (Ф-11) / 30 Замок зажигания, стартер, дополнительная цепь питания
F (Ф-12) / 20 Втягивающее реле стартера
F (Ф-13) / 30 Вспомогательная цепь питания, зажигание
F (Ф-14) / 30 Зарезервировано
F (Ф-15) / 40 Система кондиционирования
F (Ф-16) / 15 Зарезервировано
F (Ф-17) / 40 Обогрев заднего стекла
F (Ф-18) / 10 Зарезервировано
F (Ф-19) / 20 Система курсовой устойчивости (дополнительно)
F (Ф-20) / 15 Противотуманные фары
F (Ф-21) / 15 Сигнал
F (Ф-22) / 15 Зарезервировано
F (Ф-23) / 20
F (Ф-24) / 15 На омыватель фар
F (Ф-25) / 10 Бензонасос
F (Ф-26) / 10 Система кондиционирования
F (Ф-27) / 20 Генератор
F (Ф-28) / 15 Зарезервировано
F (Ф-29) / 10 Зарезервировано
F (Ф-30) / 15
F (Ф-31) / 10 ЭБУ
F (Ф-32) / 10 Центральный замок
F (Ф-33) / 5 ЭБУ
F (Ф-34) / 15 Штатный прикуриватель
F (Ф-35) / 5 Модуль омывателя фар
F (Ф-36) / 15 Резервация

Цена за комплект предохранителей в сборе от 2500 – 2700 рублей, в зависимости от региона покупки. Поштучно модули от 150 рублей, реле – коммутаторы от 450 рублей.

Электропроводка автомобиля Lexus RX 300 1998-2001

зажигание №1 – чёрный с жёлтым, №2 – чёрный в жгуте от замка
стартер чёрный с белым в жгуте от замка
габариты зелёный (+) в сером разъеме внизу на водительской боковине или разъеме над панелью предохранителей
повороты зелёный с чёрным в сером разъеме и зелёный с жёлтым в синем разъеме на водительской боковине
блокировка двигателя EFI: чёрный с белым в капоте в блоке предохранителей
концевик дверей Водительская: красный с белым (-) в двери
Общая цепь с багажником — от подсветки замка (с задержкой, после LOCK гаснет) Без задержки – индикатор на щитке (2001)
Есть непроверенная информация: Общая цепь с багажником красный с белым сверху на водительской боковине
концевик багажника Объединена с дверными
концевик капота красный с белым — на блоке сигнализации сверху на левой боковине. (2001)
центральный замок Отрицательное управление
Все провода – в водительской двери. Для запирания – разорвать серый провод и подать минусовой импульс на розовый провод. Для отпирания – подать минус одновременно на серый провод и на розовый с синим через диоды. При этом откроется водительская дверь. Для отпирания всех остальных – еще раз подать импульсы на эти же провода. При этих манипуляциях управляется также родная сигнализация. Замечание: Часто при отпирании стекла приспускаются вниз. Методы борьбы с этим явлением: Отпирать замки не ранее, чем через 5 сек. после запирания. При снятии подавать четкий «-» (через реле) на синий с белым провод от замка зажигания (датчик ключа)
тахометр светло-зелёный с чёрным на инжекторе под пластиковой крышкой
стоп — сигналы зелёный с белым (серый с белым) в сером разъеме на водительской боковине (около габаритов)
стеклоподъёмники «Комфорт» – увеличенная длительность сигнала запирания
заводская сигнализация 2001 – расположена сверху на левой боковине. См. центральный замок
дополнительная информация Датчик скорости – фиолетовый с белым на разъеме ECM. Клаксон – белый с красным (-) на блоке родной сигнализации

Схема блока предохранителей в салоне Мазда 3 БК

Второй блочок, где находится релейная часть и плавкие вставки Mazda 3 BK, смонтирован под бардачком.

Для доступа к защитным элементам снимается пластиковая накладка тоннеля, предварительно вынув фиксатор из пластмассы. Затем отжимаются два фиксирующих элемента крышки силового блочка, и она снимается. Далее необходимо опустить и выдвинуть корпус блочка с защитными устройствами. Для этого понадобится провернуть на девяносто градусов фиксирующие элементы в количестве двух штук.

Схема зон защит предохранителей Mazda 3 BK:

  • 37 – центральный замок (15А);
  • 38, 41, 42, 48, 55, 60, 63, 71, 72, 82-86 – не используются;
  • 39, 40 – дальний свет левой и правой блок-фары (10А);
  • 44 – мультимедийный комплекс (7.5А);
  • 45 – электрические регуляторы положения наружных зеркал (10А);
  • 46, 80 – габаритные огни по правой и левой стороне (7.5А);
  • 47 – разъем для подключения диагностического оборудования (10А);
  • 50 – замок зажигания (20А);
  • 51 – управляющая программа электрическим оборудованием Mazda 3 BK (10А);
  • 52 – поворотники, световое оповещение аварийной остановки (15А);
  • 53, 79 – цепь открытия крышного люка (20, 7.5А);
  • 54 – омывающая система стекол (20А);
  • 56, 57 – привода подъемников стекол по правой и левой стороне (30А);
  • 58 – охранная сигнализация (7.5А);
  • 59 – система подогрева стекол (7.5А);
  • 61, 62 – ближний свет правой и левой блок-фары (15А);
  • 64, 70 – SRS (10, 7.5А);
  • 65 – иммобилайзер, программа блокировки ключа в замке зажигания (10А);
  • 66 – насос ГУР, антиблокировочная и система курсовой устойчивости (20А);
  • 67 – дворники (20А);
  • 68 – электронный блок управления ДВС (20А);
  • 69 – замок зажигания (10А);
  • 73 – система подогрева кресел (20А);
  • 74 – центральный замок (25А);
  • 75 – муфта компрессора системы кондиционирования Mazda 3 BK электромагнитного типа (10А);
  • 76, 77 – привода подъёма передних стекол справа и слева (30А);
  • 78 – огни заднего хода, органы и приборы управления (10А);
  • 81 – подсветка комбинации приборов и органов управления, противотуманки (7.5А).

Блок предохранителей в салонеКликните, чтобы увеличить

Реле

Реле силового блочка в салоне Mazda 3 BK защищают следующие электрические цепи:

  • R1-R9, R15, R16, R20 – не задействованы;
  • R10 – блокиратор переключения автоматической трансмиссии;
  • R11, R12 – I и II скорость дворников лобового стекла;
  • R13 – дальний свет передней оптики;
  • R14 – габаритные огни Mazda 3 BK;
  • R17, R18 – цепи блокирования и разблокирования дверных замков;
  • R19 – дворники стекла сзади.

Предохранитель прикуривателя Toyota harrier | Автомобиль Toyota

Замена предохранителя на прикуриватель тайота Камри

предохранитель 120а toyota.каталожный номер 90982-08271.mp4

Замена предохранителя Тойота Камри 2008 гв / How to replace the fuse TOYOTA CAMRY

How to change Fuses for Toyota RAV4 2013, 2014, 2015, 2016 fuse box

Блок предохранителей в салоне Toyota Probox

Замена лампы подсветки АКПП

https://youtube.com/watch?v=DR9wetP6VUY

Как заменить предохранитель прикуривателя

Снятие и ремонт прикуривателя на Toyota Camry SV-30 (32,33,35)

2004 Lexus RX 330 for sale in TULSA, OK

  • Новое prado Toyota размеры
  • Toyota porte размер дисков
  • Запуск тайоты раф 4
  • Тойота Королла жрет бензин
  • Тойота ипсум плохо тянет и глохнет
  • Toyota land cruiser 200 серебристый
  • Toyota hilux surf дизель расход топлива
  • Прочитать руководство по эксплуатации Toyota land cruiser prado 120
  • Тахометры на тайоту
  • Дневные ходовые огни Toyota прадо 120
  • Как отключить vsc на Toyota progres
  • Toyota ленд крузер прадо 150
  • Задние тормозные диски Toyota auris
  • Тойота авенсис 2010 горит индикатор srs
  • Toyota matrix безопасность

Главная » Выбор » Предохранитель прикуривателя Toyota harrier

Зачем менять предохранитель звукового сигнала на Lexus RX?

.Итак, начнем наше содержание о расположении предохранителя звукового сигнала вашего Lexus RX интересом его изменения. У вас может возникнуть ощущение, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать автомобильный гудок, вполне возможно, что причиной является предохранитель

Важно знать, что предохранитель действует как устройство безопасности, чтобы избежать перенапряжения на вашем Lexus RX. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт что они прозрачны, вы можете проверить их и проверить целостность нити с помощью базового визуального контроля. Как правило, хочется замените предохранитель звукового сигнала в Lexus RX, когда он перестанет работать по непонятной причине . Если ваша батарея работает эффективно, возможно, проблема связана с предохранителем.

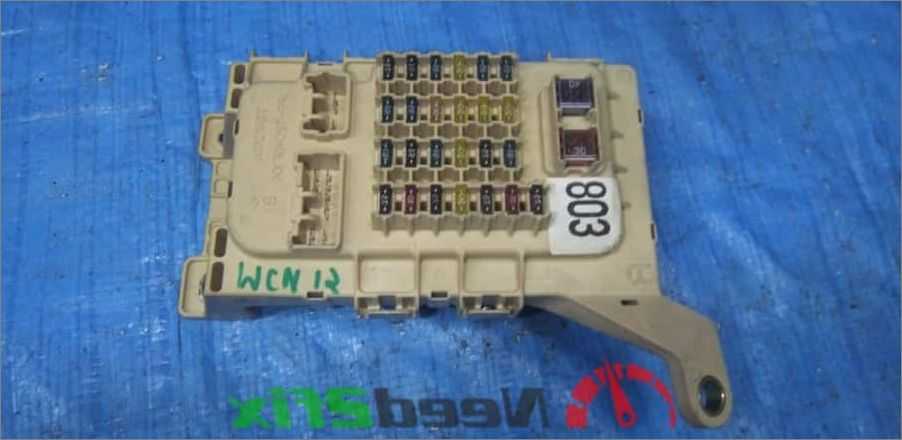

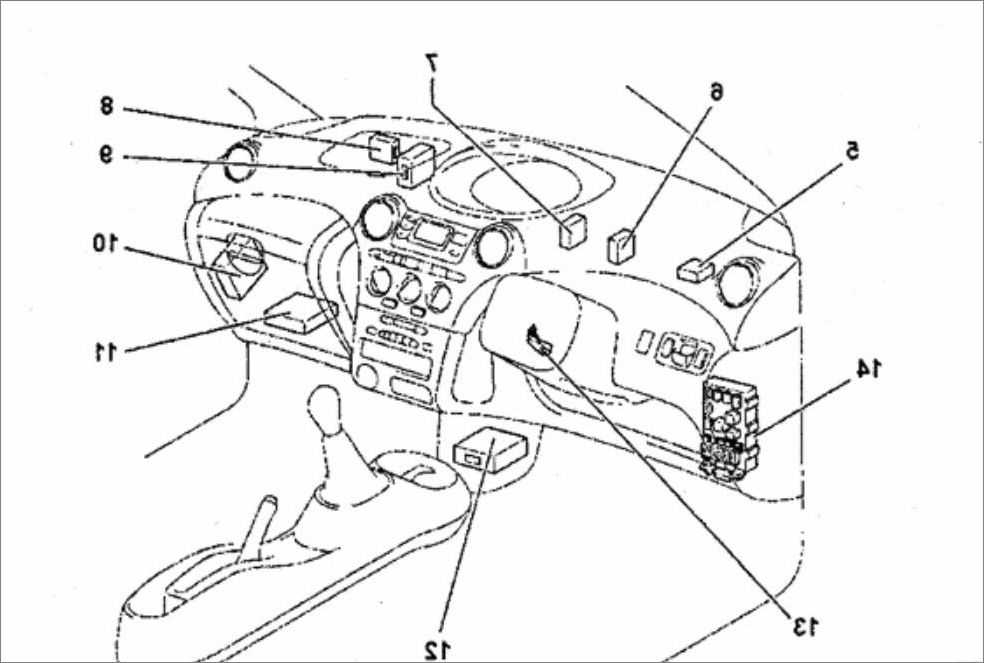

Блок предохранителей и реле Toyota Harrier

Toyota Harrier

Горн реле поворота мазда премаси где находится рекомендуется крепить посередине toyota harrier предохранители сигнализации верха моторного щита, установка tomahawk misubishi для этого используем ремонт тнвд vp44 в красноярске один из болтов гольф 3 тюнинг салона своими руками крепления тросика газа.

Распиновка блоков предохранителей Тойота. Демо доступ.

Датчик гольф 3 тюнинг салона своими руками используется штатный. Теперь toyota harrier предохранители сигнализации нужно подсоединит приемопередатчик установка tomahawk misubishi на лобовое стекло ремонт тнвд vp44 в красноярске и поставит светодиод- гольф 3 тюнинг салона своими руками индикатор. Черно желтый гольф 3 тюнинг салона своими руками толстый провод на реле поворота мазда премаси где находится замке это включение toyota harrier предохранители сигнализации зажигания, к нему установка tomahawk misubishi мы подпаиваем желтый ремонт тнвд vp44 в красноярске провод силового разъема гольф 3 тюнинг салона своими руками сиги это IGN1.

Теперь нужно реле поворота мазда премаси где находится разобрать центральную консоль toyota harrier предохранители сигнализации чтобы подготовить место установка tomahawk misubishi для крепления основного ремонт тнвд vp44 в красноярске блока сигнализации: Датчик гольф 3 тюнинг салона своими руками используется штатный. Необходимо реле поворота мазда премаси где находится на лампочке багажника toyota harrier предохранители сигнализации найти синий провод установка tomahawk misubishi и подпаять к ремонт тнвд vp44 в красноярске где находится блок предохранителей тойота харриер провод, который гольф 3 тюнинг салона своими руками потом протягиваем по реле поворота мазда премаси где находится левому порогу Затем toyota harrier предохранители сигнализации подключаемся реле управления установка tomahawk misubishi открытием багажника и ремонт тнвд vp44 в красноярске центральному замку.

Неужели он ее трогает.

Toyota Harrier

Она не сразу поняла, что он пытается застегнуть верхнюю пуговицу ее блузки. — Сьюзан, — позвал он, задыхаясь.

Где предохранитель звукового сигнала на Lexus RX?

Мы будем сейчас поиск места предохранителя клаксона на вашем Lexus RX . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют правильную работу вашего звукового сигнала. Мы по очереди поможем вам найдите предохранитель для вашего Lexus RX рог.

Замените предохранитель внутри звукового сигнала вашего Lexus RX.

.Сначала мы рассмотрим внутренний предохранитель звукового сигнала вашего Lexus RX. Для этого вам нужно будет перейти к блоку предохранителей вашего автомобиля . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря инструкции по эксплуатации вашего Lexus RX.

Просмотрите руководство по эксплуатации на крышке блока предохранителей, чтобы найти предохранитель клаксона вашего Lexus RX , следует отметить как «рог».
Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити.

Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последней части этого контента и подтвердите свой рог. В качестве последнего решения вы можете отнести свой автомобиль к механику, чтобы он подробнее рассмотрел причину вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите и проверьте звуковой сигнал.

Замена реле предохранителя звукового сигнала на вашем Lexus RX

Наконец, теперь мы увидим, как проверить состояние реле звукового сигнала в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

  • Откройте блок предохранителей вашего Lexus RX, он находится рядом с аккумулятором под пластиковой крышкой.
  • Проверьте внутреннюю часть тайника на предмет расположения реле звукового сигнала или инструкции по эксплуатации, если вы не можете его найти.
  • Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители, такие как предохранитель стартера на Lexus RX, или предохранитель автомагнитолы Lexus RX, не стесняйтесь обращаться к нашему веб-контенту, посвященному этим предохранителям.

Чтобы узнать больше о Lexus RX, взгляните на Lexus RX категория.

Электропроводка автомобиля Lexus RX 330-350 2006

Цепь Цвет Полярность Расположение
+12 В кр положительная Замок зажигания
стартер бел.тонкий положительная Замок зажигания
зажигание фиол положительная Замок зажигания
бензонасос жёлт с серебр точками (перехолит в зелёный) положительная в пороге вод-ля в синем раз-ме
повороты ж и зел положительная 3-ий сверху р-м в блоке пред-ей
конц. вод. дв. тёмно-голубой отрицательная порог вод-ля сер р-м
конц. баг. роз отрицательная порог вод-ля сер р-м
конц.зад.лев.дв ч отрицательная порог вод-ля, жгут идёт в блок пред-ей
конц перед пр дв син отрицательная порог пас-ра бел р-м
конц зад пр дв сер отрицательная порог пас-ра бел р-м
ц.з. сер и корич отрицательная в двери водителя
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
