Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

Расположение блока предохранителей в салоне автомобиля.

С левой стороны сбоку панели.

1 — блок предохранителей

2 — пинцет для извлечения предохранителей

4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1 5А — Обогрев форсунок стеклоомывателя
2 10А — Указатели поворотов
3 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4 5А — Освещение номерного знака
5 10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6 5А — Центральный замок
7 10А — Системе ABS
8 5А — Телефон
9 10А — Обогрев зеркал и дверных замков
10 5А — Корректор фар
11 5А — Круиз-контроль
12 10А — Встроенная диагностика
13 10А — Стоп-сигналы
14 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15 10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16 5А — Система ABS
17 10А — Обогрев дверных замков
18 10А — правый дальний свет
19 10А — Левый дальний свет
20 15А — Правый ближний свет, электрокорректор фар
21 15А — Левый ближний свет, электрокорректор фар
22 5А — Правые габаритные огни
23 5А — Левые габаритные огни
24 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25 30А — вентилятор отопителя, кондиционер
26

27

30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28 15А — Управление двигателем
30 20А — Электропривод люка в крыше
31 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32 20А — Управление двигателем
33 15А — предохранитель прикуривателя audi a4
34 15А — Управление двигателем
35 30А — Электророзетка для прицепа
36 15А — Телефон, радио
38 15А — Освещение багажника, центральный замок
39 15А — Аварийное освещение
40 25А — Клаксон
41 25А — Система ABS (гидромодулвтор/насос]42
42 40А — Вентилятор
43 5А — S-контакт [центральный замок, радио, навигационная система)
44 30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1 Разгрузочное реле для контакта X
2 Реле звукового сигнала
3 Реле системы очистки рассеивателей фар
4 Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5 Реле прерывистого режима работы системы очистки и смывания
6 Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3 Реле электромагнитной муфты (система кондиционирования]
4 Блок управления сигнализаторами
5 Блок управления сигнализаторами
7
8 Реле фар дневного света
9 Реле фар света
10 Реле противотуманных фар
11 Блок управления для зеркала с функцией откидывания
12 Блок управления для зеркала с функцией откидывания
13
14 Предохранитель для специальной сигнальной системы
15
16 Предохранитель для специальной сигнальной системы
17 Предохранитель для таксометра
18 Предохранитель гидравлического насоса системы

Предохранитель передатчика

Дополнительная плата реле Audi A4.

Расшифровка.

1 Репе задних противотуманных огней
2 Реле режима работы вентилятора на максимальной скорости
3 Реле режима работы вентилятора на первой ступени
4 Реле блока управления стекло­подъемником
5-15
16 Предохранитель механизма пере­становки сиденья
17
18 Предохранитель гидравлического насоса системы (ABS)
19 Предохранитель вентилятора радиа­тора
20
21 Реле обмотки переключения вен­тилятора радиатора
22 Реле задних стеклоподъемников
23 Реле передних стеклоподъемников
24 Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

Блок предохранителей Тойота Королла

Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла. При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.

Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.

  1. Что свидетельствует о выходе из строя предохранителя
  2. О видах плавких вставок
  3. Инструкция по замене предохранителей

Купить реле втягивающее стартера или аналог этой запчасти на Киа Кларус

Чтобы купить ”автомобильную запчасть Реле втягивающее стартера на KIA Clarus (K9A) 1996 г.” на сайте InternetCars.ru, Вам нужно последовательно выполнить следующие шаги:

  • кликните по наиболее интересному предложению по покупке запчасти, — откроется новая страница с информационной карточкой продавца;
  • свяжитесь напрямую и убедитесь в соответствии кода детали и ее производителя, например: ”Реле втягивающее стартера для Киа Кларус 1996, 1997, 1998 годов выпуска”, а также наличие запчасти на складе.

Цена на контактор для автомобиля KIA Clarus и стоимость аналогов

2021 Автопро РоссияЗапчасти без посредников

Используя Автопро Россия, вы принимаете Условия использования сайта

Источник

Create an account or sign in to comment

В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления работа СТО.

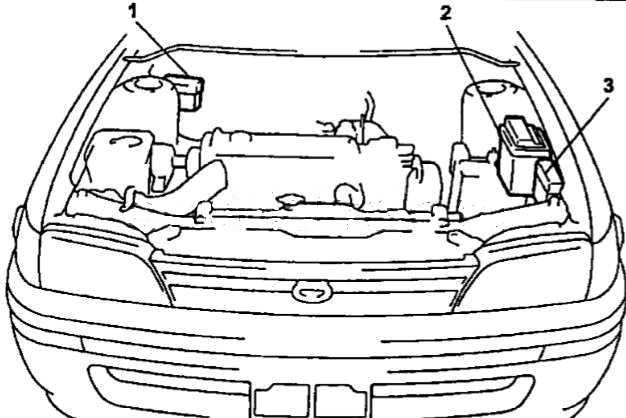

Три из них размещены в салоне, а три — под капотом в моторном отсеке.

Конечно, электрооборудования в автомобиле очень много, поэтому более конкретно стоит рассмотреть, где находится реле стартера, топливного насоса, зарядки, аварийных сигналов и электронный блок управления, поскольку они чаще всего становятся причинами неисправностей.

Более того, эти детали целесообразно рассмотреть и потому, что они есть на всех автомобилях Corolla, в то время как ряд иных запчастей на некоторых моделях отсутствует. Итак, начать стоит с блоков элементов, которых находятся под капотом. Первый блок расположен за левой фарой рядом с радиатором.

На модели EE96 — годов он размещен чуть ближе к центральной части автомобиля, однако найти его будет довольно просто, потому что закреплен он во всех случаях на кузове.

В нем находятся реле деталей антиблокировочной системы. В частности, это электродвигатель насоса и электромагнитный клапан АБС.

Неполадки возникают с ними довольно редко. Следующий блок имеет гораздо более серьезные размеры.

3 posts in this topic

Она находится справа от двигателя на кузове ближе к верхней части моторного отсека. Стоит отметить, что на компактном минивэне Corolla Verso он расположен чуть ниже, и его легче спутать с третьим блоком, размещенном чуть ближе к фарам.

В данной детали имеется, помимо прочих, втягивающее реле стартера. Помимо этого, здесь находятся реле звукового сигнала, фар, двигателя общепринятое обозначение — IG2 , вентилятора охлаждения и системы впрыска топлива.

Третий блок, как уже было сказано ранее, расположен чуть ниже второго. На Королле Версо он извлекается намного проще, поскольку соседний узел не мешает. В нем, однако, нет деталей, которые необходимо постоянно менять, поэтому останавливаться подробнее излишне.

Блоки в салоне В салоне Тойота Королла имеются еще 3 блока реле, отвечающих за работу электрооборудования в автомобиле. Его основной составляющей являются предохранители, число которых в зависимости от модели может варьироваться от 16 до Количество реле гораздо меньше: У всех у кого еще остались вопросы, типа: Что даст замена 5A на «всего лишь» 7A?

Че дает тот или иной «ненужный в Раше» датчик? Так вот ощущения такие, будто я старую машину продал и купил новую, другую… воообще другую!: У меня еще далеко не все настроено и доделано, но ощущения супер!

Японские .панель предохранители. Качество

Товарищ прокатился, он ей пользовался иногда, а раньше много короллок было у него, так он тоже в шоке 3. Реле бензонасоса Toyota Corolla AE Находится реле бензонасоса в центральной консоли, под блоком управления климатом, а точнее за двухдиновой 2din магнитолой или бардачком как у меня. Реле бензонасоса Toyota Corolla AE, В процессе сборки салона по возможности избавляюсь от «соплей» из кучи проводов времянок и подключенных доп.

В подкапотку «сплел» и прокинул дополнительную «косу», к ней подключилось всё, что раньше болталось сверху.

Предохранители и реле под капотом

Сам блок расположен рядом с аккумуляторной батареей.

p, blockquote 4,0,0,0,0 —>

Схема предохранителей

p, blockquote 5,0,1,0,0 —>

p, blockquote 6,0,0,0,0 —>

Расшифровка

p, blockquote 7,0,0,0,0 —>

  1. 20 А Жилой прицеп
  2. 20 A Топливный насос
  3. 10 A Левая фара ближнего света
  4. 10 A Правая фара ближнего света
  5. 10 A Диагностический разъем
  6. 10 A Иммобилайзер двигателя
  7. 10 A Левая фара дальнего света
  8. 10 A Правая фара дальнего света
  9. 25 A Группа вентиляторов охлаждения двигателя 1-120 W.
  10. 30 А Насос омывателя фар, противотуманные фары
  11. 20 А Дополнительная система отомпления
  12. 5 А Таймер омывателя фар
  13. 15 A Кислородный датчик каталитического нейтрализатора, погрев лямбда зонда
  14. 40 А Кондиционер воздуха, вентилятор салона
  15. 30 — 50 А Группа вентиляторов охлаждения двигателя 1-180 W.

MF1 20A — Реле системы впрыска, MF2 30A — Реле системы впрыска, MF3 30A — Вентилятор салона, MF4 40А — Компьютер ABS.

p, blockquote 8,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

Схема реле

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Обозначение реле

p, blockquote 13,0,0,0,0 —>

  • R 1030 — Информация о работающем двигателе
  • R 1502 / 1503 / 1504 — Реле вентиляторов
  • R 5400 — Реле омывателя фар
  • R 8016 — Реле впрыска
  • R 2665 — Реле противотуманных фар

Honda Civic (1996-2000) — схема предохранителей

Год выпуска: 1996, 1997, 1998, 1999, 2000.

Предохранитель прикуривателя (розетка) на Honda Civic (1996-2000) — это предохранитель 27 в блоке предохранителей в салоне автомобиля.

Пассажирский салон

Honda Civic — схема блока предохранителей — салон

  1. Блок предохранителей
  2. Блок управления замком
  3. Модуль управления коробкой передач (TCM / CVT)
    Блок управления дверным замком без ключа

Блок предохранителей в салоне

Honda Civic — схема блока предохранителей — блок предохранителей в салоне

Номер Амперы Описание
1
2
3 10 Задний стеклоочиститель;

Система безопасности.

4 10 Правая фара (дальний свет);

Блок управления освещением

для дневной езды (ДХО).

5 10 Левая фара (дальний свет);

Блок управления освещением

для дневной езды (ДХО).

6 Система безопасности
7 20 Электродвигатель левого заднего стекла
8 20 Электродвигатель правого заднего стекла
9 15 ’98 -’00 (кроме GX):

Катушка зажигания.

10 20 Электродвигатель лобового стекла пассажира
11 20 Электродвигатель стеклоподъемника водителя
12 7,5 Выключатель предупреждения об опасности
13 15 Главное реле PGM-FI;

Дополнительная сборка системы

Ограничительная система (SRS).

14 7,5 Стерео радио тюнер (96-98);

Главный выключатель круиз-контроля;

Блок управления замком

бесключевой доступ (’99 -’00) ..

15 7,5 Сборка датчика электрической нагрузки (ELD);

Сборка манометра;

Блок управления трансмиссией — TCM (вариатор ’96 -’98);

PGM-FI;

Датчик скорости автомобиля (VSS).

16 7,5 Обогрев заднего стекла (96-98);

Блок управления АБС;

Электропереключатель зеркал (99 -00).

17 7,5 Зеркала с электроприводом (96-98);

Подача воздуха;

Управление вентилятором;

Управление компрессором кондиционера;

Поклонники.

18 7,5 Блок управления освещениемдля дневной езды (ДХО).
19 7,5 Резервные огни
20 7,5 Блок управления освещениемдля дневной езды (ДХО).
21 10 Правая фара (ближний свет)
22 10 Левая фара (ближний свет)
23 10 Дополнительный системный блокУдерживающая система (SRS).
24 7,5 Реле стеклоподъемника;Люк.
25 7,5 Встроенный блок управления;Система блокировки;

Сборка счетчика.

26 20 Передний стеклоочиститель / омыватель
27 10 ’96 -’98:

Дополнительная розетка питания.

15 ’99 -’00:

Дополнительная розетка питания.

28 10 ’96 -’97:

Стерео радио тюнер.

15 ’98:

Стерео радио тюнер.

10 ’99 -’00:

Аудиосистема.

29
30 7,5 Подсветка приборной панели и консоли
31 7,5 Главное реле PGM-FI;

Модуль управления трансмиссией /

двигатель (PCM / ECM);

Встроенный блок управления.

32 7,5 Парковочные огни;

Освещение номерного знака;

Задние фары.

33 7,5 Система блокировки
Реле
R1 Обогрев заднего стекла
R2 Оконный привод
R3 Указатель;Аварийное освещение.

Honda Civic — схема блока предохранителей — салон

  1. Модуль управления форсункой
  2. Круиз-контроль
  3. Реле топливной форсунки
  4. Регулятор яркости подсветки приборной панели
  5. Реле стартера
  6. Реле звукового сигнала

Honda Civic — схема блока предохранителей — моторный отсек

  1. Коробка реле
  2. Блок предохранителей

Блок предохранителей в моторном отсеке

Honda Civic — схема блока предохранителей — блок предохранителей в моторном отсеке

Номер Амперы Описание
41 80 Распределение мощности
42 40 Замок зажигания (BAT)
43 7,5 Потолочное освещение;

Разъем канала передачи данных.

44 20 GX:

Главное реле PGM-FI;

Модуль управления форсункой

(реле топливной форсунки).

15 кроме GX:

Главное реле PGM-FI;

Модуль управления форсункой

(реле топливной форсунки).

45
46 40 Электродвигатели стеклоподъемников(реле стеклоподъемника).
47 7,5 Аудиоблок (’99 -’00);

Часы;

ПКМ (VBU);

Стереоаудиотюнер (96-98);

Модуль управления трансмиссией (96-98);

Панель управления отоплением.

48 30 Выключатель фар (фара);

Предохранитель: № 33.

49
50 30 Обогрев заднего стекла(реле обогревателя заднего стекла).
51 20 Блок управления дверным замком (’99 -’00);

блок управления замком без ключа (’99 -’00);

Люк.

52 15 Рог;

Стоп-сигналы;

Сигнал торможения.

53 10 Предупреждающий свет;

Указатель;

Реле аварийной сигнальной лампы.

54 40 Система безопасности (опция)
55 40 Электродвигатель нагнетателя (реле электродвигателя нагнетателя)
56 20 Двигатель вентилятора конденсатора(реле вентилятора конденсатора);

Муфта компрессора кондиционера

(Реле муфты компрессора кондиционера).

57 20 Электродвигатель вентилятора радиатора(реле вентилятора радиатора).
Реле
R1 Вентилятор конденсатора
R2 Муфта компрессора кондиционера
R3 Вентилятор радиатора
R4 Двигатель вентилятора

Блок реле в моторном отсеке

Honda Civic — схема блока предохранителей — блок реле в моторном отсеке

Номер Амперы Описание
61 40 Двигатель насоса ABS
62 20 Блок управления АБС
63 7,5 Блок управления АБС
Реле
R1 Двигатель насоса ABS

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

  • Расположение блока предохранителей в салоне автомобиля.
  • С левой стороны сбоку панели.
  • 1 — блок предохранителей
  • 2 — пинцет для извлечения предохранителей
  • 4 — кривошип для аварийного управления люком.
Назначение предохранителей Ауди а4
1 5А — Обогрев форсунок стеклоомывателя
2 10А — Указатели поворотов
3 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4 5А — Освещение номерного знака
5 10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6 5А — Центральный замок
7 10А — Системе ABS
8 5А — Телефон
9 10А — Обогрев зеркал и дверных замков
10 5А — Корректор фар
11 5А — Круиз-контроль
12 10А — Встроенная диагностика
13 10А — Стоп-сигналы
14 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15 10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16 5А — Система ABS
17 10А — Обогрев дверных замков
18 10А — правый дальний свет
19 10А — Левый дальний свет
20 15А — Правый ближний свет, электрокорректор фар
21 15А — Левый ближний свет, электрокорректор фар
22 5А — Правые габаритные огни
23 5А — Левые габаритные огни
24 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25 30А — вентилятор отопителя, кондиционер
2627 30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28 15А — Управление двигателем
30 20А — Электропривод люка в крыше
31 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32 20А — Управление двигателем
33 15А — предохранитель прикуривателя audi a4
34 15А — Управление двигателем
35 30А — Электророзетка для прицепа
36 15А — Телефон, радио
38 15А — Освещение багажника, центральный замок
39 15А — Аварийное освещение
40 25А — Клаксон
41 25А — Система ABS (гидромодулвтор/насос]42
42 40А — Вентилятор
43 5А — S-контакт [центральный замок, радио, навигационная система)
44 30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1 Разгрузочное реле для контакта X
2 Реле звукового сигнала
3 Реле системы очистки рассеивателей фар
4 Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5 Реле прерывистого режима работы системы очистки и смывания
6 Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3 Реле электромагнитной муфты (система кондиционирования]
4 Блок управления сигнализаторами
5 Блок управления сигнализаторами
7
8 Реле фар дневного света
9 Реле фар света
10 Реле противотуманных фар
11 Блок управления для зеркала с функцией откидывания
12 Блок управления для зеркала с функцией откидывания
13
14 Предохранитель для специальной сигнальной системы
15
16 Предохранитель для специальной сигнальной системы
17 Предохранитель для таксометра
18 Предохранитель гидравлического насоса системы Предохранитель передатчика
  1. Дополнительная плата реле Audi A4.
  2. Расшифровка.
1 Репе задних противотуманных огней
2 Реле режима работы вентилятора на максимальной скорости
3 Реле режима работы вентилятора на первой ступени
4 Реле блока управления стекло­подъемником
5-15
16 Предохранитель механизма пере­становки сиденья
17
18 Предохранитель гидравлического насоса системы (ABS)
19 Предохранитель вентилятора радиа­тора
20
21 Реле обмотки переключения вен­тилятора радиатора
22 Реле задних стеклоподъемников
23 Реле передних стеклоподъемников
24 Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1 Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2 Реле II свечей накаливания — ох­лаждающей жидкости
3 Реле системы прямого впрыски­вания дизельного двигателя
4-5
6 Предохранитель электрооборудова­ния двигателя
7 Предохранитель I свечей накалива­ния — охлаждающей жидкости
8 Предохранитель II свечей накалива­ния — охлаждающей жидкости
9 Предохранитель свечей накалива­ния

Блоки под капотом

Общее расположение

Схема

Расшифровка

  1. блок реле и предохранителей №5-1 (Европа)
  2. блок реле и предохранителей №2
  3. блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

Блок реле и предохранителей №2

Находится с левой стороны рядом с аккумулятором.

Схема с крышки

Схема

Обозначение

а 30А АМ2 — цепь АМ2 замка зажигания (выводы IG2, ST2)
b 30А FAN — вентилятор радиатора
с 40А АМ1 — цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) — свечи
d 80/100А ALT (бензин) — зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е 50А ABS — АБС
1 20А DOME — электропривод и освещение в салоне
2 20А HA7-HORN — аварийная сигнализация, звуковой сигнал
3 7,5А FAN-I/UP — повышение холостого хода
4 7,5А ALT-S — зарядка
5 7,5A Spare — запасной
6 15А Spare — запасной
7 20А Spare — запасной
8 15А HEAD (RH) — правые фары
9 15А HEAD (LH) — левые фары
10 15А EFI F-HTR — подача топлива
A HORN — Реле сигнала
B FAN — Реле вентилятора охлаждения
С E/G-MAIN — Главное реле
D HEAD — Реле фар
E EFI — Реле двигателя

Правый руль

Схема с крышки блока

Назначение

  • 30A CDS — Вентилятор конденсатора
  • AC MG — Реле муфты кондиционера
  • AC FUN №3 — Реле вентилятора охлаждения 3
  • AC FUN №2 — Реле вентилятора охлаждения 2

Левый руль

Схема

Описание

23 10A HEAD (LH-UPR) — Левая фара (дальний свет)
24 10A HEAD (LH-LWR) — Левая фара (ближний свет)
25 10A HEAD (RH-UPR) — Правая фара (дальний свет)
26 10A HEAD (RH-LWR) — Правая фара (ближний свет)
А DIMMER — Реле переключателя света

На этом всё. Если есть что добавить — пишите в комментарии.

Блоки под капотом

Главный блок

Находится в левой части моторного отсека возле стойки.

Фото — пример

Схема

Описание предохранителей

F1 Предохранитель 80А — Генератор
F2 Предохранитель 40А — кондиционер / отопление, центральный замок, люк, противоугонная система
F3 Предохранитель 40А — Противоугонная система, замок зажигания
F4 Предохранитель 50А — АБС
F5 Предохранитель 20А — система впрыска топлива, система управления автоматической коробкой передач
F6 Предохранитель 30А — система зарядки, фары, задние фонари / омыватель лобового стекла и фары
F7 Предохранитель 30A — мотор вентилятора охлаждения, кондиционер
F8 Предохранитель 30А — стеклоподъемники с электроприводом
F9 Предохранитель 25А — обогрев заднего стекла, обогрев зеркал заднего вида
F10 Вентилятор конденсатора кондиционера 20А
F11 10A Часы, освещение багажного отделения, антенна, освещение салона, питание электронного блока управления двигателем
F12 20А Центральный замок
F13 Аудиосистема 10А, круиз-контроль):
F14 Бронировать
F15 Сигнализация 10А
F16 15A Стоп-сигналы
F17 15A Передние противотуманные фары
F18 10А Левая дверь багажного отделения, освещение панели приборов
F19 10А задняя дверь — правая
F20 10A Противотуманные фары, дальний свет, индикатор дальнего света
F21 Бронировать
F22 Бронировать

Назначение реле

  • А — Реле насоса омывателя фар
  • B — Резерв
  • C — сигнальное реле
  • D — Резерв
  • E — Реле электродвигателя вентилятора охлаждения
  • F — Размеры реле
  • G — Реле звукового сигнала от кражи
  • H — Реле фар

Дополнительный блок

Установлен на правом крыле моторного отсека.

Картина

Схема

Обозначение

1 Бронировать
2 Реле 1 электродвигателя вентилятора конденсатора кондиционера
3 Реле 2 электродвигателя вентилятора конденсатора кондиционера
4 Реле электромагнитной муфты компрессора кондиционера
F1 Бронировать
F2 (10A) Компрессор кондиционера

Схема автомобиля — Киа Кларус

Электрические схемы проводок и др. на Kia Clarus 1995 — 2001 г.в. Этот автомобиль проектировался в тесном сотрудничестве с Mazda, так что во многом Clarus технически очень схож с Mazda 626 1992 — 1997 годов выпуска. Несмотря на то, что Киа Кларус еще молод, можно сказать о неплохой коррозионной устойчивости. Качество лакокрасочного покрытия хотя и не дотягивает до японо-европейских идеалов, все же находится на достаточно высоком уровне. Салон не поражает ни смелостью дизайна, ни качеством отделочных материалов, хотя в целом все красиво и удобно. Двигатели, устанавливаемые на Kia Clarus практически идентичны «маздовским», то есть с надежностью и долговечностью все в полном порядке, главное не забывать вовремя проходить ТО. Подвеска в меру комфортабельна, к тому же достаточно вынослива и не требует частых вмешательств. Единственное, что может доставить неприятности, при эксплуатации Киа Кларус в отечественных условиях — это электрика, портящаяся под воздействием соляных ванн.

Схема системы запуска и зарядки на Киа Кларус

Эл.схема системы управления двигателем

Стеклоочиститель и стеклоомыватель, передний и задний — схема

Фары, габаритное освещение, заднее освещение и освещение номерного знака — эл.схема

Противотуманные фары и задние противотуманные фонари — схема на Kia Clarus

Схема звукового сигнала и аварийной световой сигнализации на Киа Кларус

Электросхема системы отопления и кондиционирования воздуха

Эл.схема аудиосистемы на Kia Clarus

Схема стеклоподъемников с электроприводом

Центральный замок — электросхема на Киа Кларус

Зеркала заднего вида с электрическим приводом — схема

Схема системы охлаждения на Kia Clarus

Звуковой сигнал, стоп-сигналы и фонари заднего хода — схема

Дополнительный монтажный блок

Данный агрегат находится под приборной панелью автомобиля Тойота Карина. Схема расположения предохранителей блока выглядит следующим образом:

Что касается обозначения и назначения элементов, то они представлены в таблице ниже.

Обозначение Назначение
1 Отвечает за работу блока управления двигателем. Например, благодаря данному предохранителю обеспечивается повышение оборотов на холостом ходу.
2 Включает/выключает обогрев заднего стекла.
3 Обеспечивает работу антиблокировочной системы для тормозов.
4 Включает/выключает габариты автомобиля, подсвечивает номерной знак.
7 Включает/выключает поворотные огни.

Также предохранители рассматриваемого блока отвечают за работоспособность стеклоочистителей и омывателей, организуют включение противотуманных фар, если это необходимо, а также обеспечивают работу стоп-сигнала и блокировку центрального замка.

Блоки в салоне

Блок предохранителей

Он расположен на левой стойке под приборной панелью со стороны водителя и также прикрыт крышкой.

Схема

Деловое свидание, встреча

СУМКА Подушка безопасности 10А
ВКЛЮЧИТЕ ЛАМПУ 10A Указатель направления
СЧЕТЧИК 10A Комбинация приборов, фонарь заднего хода, звуковой сигнал
ИЛЛЮМИ Переключатель подсветки 10А
РОЗЕТКА 15А Фонарь багажного отделения, патрон
РИСК 15A Аварийная сигнальная лампа
ОСТАНАВЛИВАТЬСЯ 15А Стоп-сигнал, АБС
ХВОСТ (правый) 10А Лампа габаритного света (задний правый / передний левый), выключатель освещения
ХВОСТ (СЛЕВА) 10A Лампа габаритного света (задний левый / передний правый)
СИГАРА Прикуриватель 15А
АУДИО Аудиосистема 10А, электрическое зеркало заднего вида, часы
Дворник (передний) 15A Стеклоочиститель, стиральная машина (передняя), люк на крыше
Стеклоочиститель (RR) 15A Стеклоочиститель (задний). Шайба (задняя)
САМЫЙ ГОРЯЧИЙ 15A Подогрев переднего сиденья
ЗЕРКАЛО DEF 10A Наружное зеркало с подогревом
НАЧИНАТЬ 10A Блок управления двигателем, блок ECAT (электронное управление подвеской)

Блок реле

Крепится за блоком предохранителей.

Может быть реле центрального замка, звуковой сигнал и т.д. Реле противоугонной системы и реле заднего дворника (в крышке багажника, возле механизма) расположены отдельно).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
