Симптомы поломки
Топливный насос состоит из нескольких частей – ротора, статора, щеток, корпуса, помпы. И все они постоянно испытают нагрузки – происходит трение, которое уничтожает даже металлические элементы. На автомобилях Hyundai Accent можно выделить следующие симптомы поломки бензонасоса:
- Плавают обороты при нестабильной работе (то включится подача топлива, то отключится). Это может быть причиной выхода из строя датчика давления топлива.
- Иногда появляются в цилиндрах вспышки, но сразу же пропадают. Мотор не заводится, либо глохнет сразу же после запуска.
- Топливо не поступает в камеры сгорания и рампу. Свечи зажигания исправны, искра присутствует.
- При некоторых поломках холостой ход стабилен, но при увеличении скорости мотор глохнет, так как ему не хватает бензина.
- Перестает работать бензонасос при включении зажигания – отсутствует характерный звук.
- Сильный шум (скрежет, рев) со стороны насоса.
- При езде ощущаются провалы и дергания, уменьшается мощность двигателя.
Но в некоторых магазинах цена товаров может отличаться и окажется так, что десяточный стоит больше, чем оригинальный Хендай. Примерная стоимость:
- Насоса десятки – 1800 рублей.
- Насоса Хюндай – 3200 рублей.
Разница чуть ли не вдвое, а характеристики одинаковые. Да и ресурс достаточно высокий, поэтому лучше приобретать неоригинальное изделие. А ходит топливный насос десятки столько же, сколько и Акцента.
Авто-Миг
года выпуска (2014, 2015, 2016)
года выпуска (2010, 2011, 2012, 2013, 2014)
года выпуска (2005, 2006, 2007, 2008, 2009, 2010)

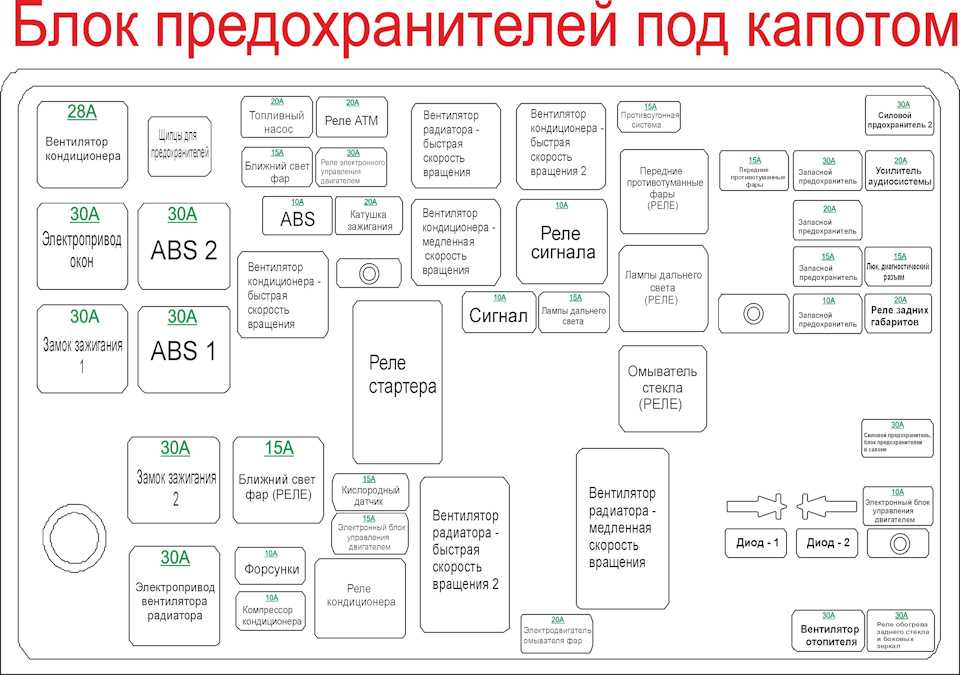

блок предохранителей Хендай Соната 4 (EF)
года выпуска (2001, 2002, 2003, 2004, 2005)
все цены указанные в консультациях действительны только на дату ответа
соната 2010 new. Не могу найти какой предохранитель, обесточивает правое зеркало
Попробуйте посмотреть в данном разделе.
Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.
Мы принимаем к оплате:
Кузовной ремонт
Подскажите стоимость по замене передних аморт
Скажите пожалуйста, сколько примерно обойдётс
Киа сид 1.4jd 2019г.
Здравствуйте, интересует стоимость замены сце
Замена сайленблоков Хендай Санта Фе
Ремонт других марок в нашем техцентре:
Автосервис Москва, Авиамоторная
Автосервис Москва, Октябрьское поле
Автосервис СЗАО, САО — метро Октябрьское поле, станция Зорге МЦК (район Щукино, Хорошёво—Мнёвники)
Ближайшие станции метро — Октябрьское поле, Полежаевская. Станция Московского Центрального Кольца — Зорге. Ближайшие для подъезда улицы — Маршала Бирюзова, Берзарина, Народного ополчения, Зорге, Куусинена, Расплетина.

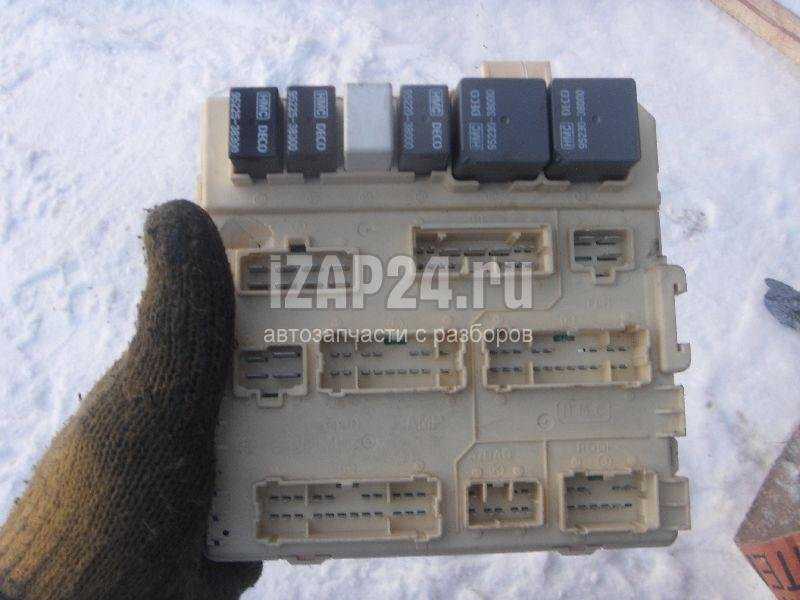

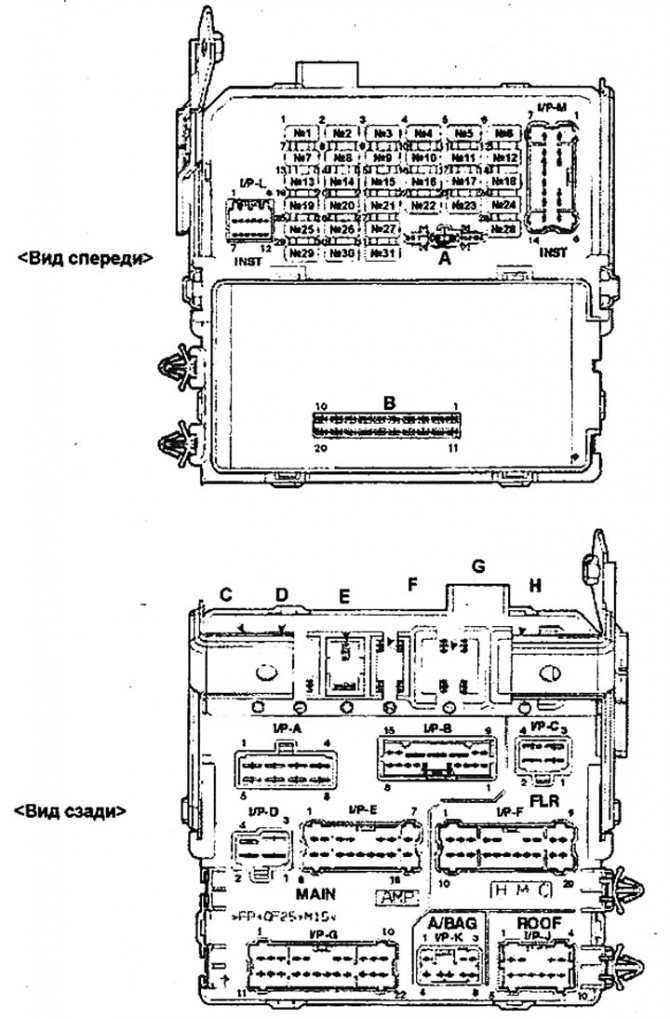

Блок в салоне
Он скрыт за пластмассовой крышкой в левом верхнем углу полки для вещей с водительской стороны панели приборов. На лицевой стороне блока установлены предохранители, на оборотной — реле.

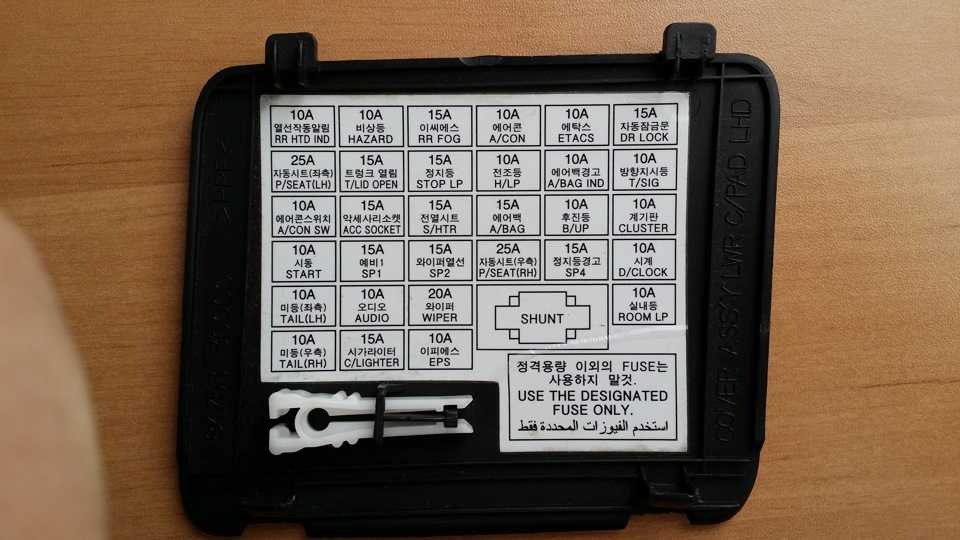

На обороте крышки наклеена бумажная схема расположения предохранителей в Hyundai Getz. Фото и расшифровка приведены в таблице ниже.
Предохранители
Обозначение | Номинальный ток, А | Защищаемые цепи потребителей |
1 | 10 | Выключатель кондиционера |
2 | 10 | Лампы габаритного света левого борта автомобиля |
3 | 10 | Подушка безопасности |
4 | 10 | Аудиосистема; Электропривод наружных зеркал заднего вида |
5 | 10 | Переключатель рычага выбора передач АКП; Выключатель света заднего хода |
6 | 10 | Лампы габаритного света правого борта автомобиля; Лампы освещения номерного знака; Звуковой сигнализатор незакрытой двери |
7 | 10 | Контрольные лампы комбинации приборов; Таймер сигнализации непристегнутого ремня безопасности; ЭБУ охранной сигнализации |
8 | 20 | Прикуриватель |
9 | 10 | ЭБУД; Генератор; ЭБУ электроусилителя руля; Датчики скорости вращения колес АБС; Выключатель блокировки повышающей передачи АКП |
10 | 10 | Подушки безопасности |
11 | 20 | Система блокировки замков дверей |
12 | 15 | Электродвигатель очистителя стекла двери задка |
13 | 10 | Стартер; Охранная сигнализация |
14 | – | Резерв (не используется) |
15 | – | Резерв (не используется) |
16 | 20 | Выключатель подогрева передних сидений |
17 | 10 | ЭБУД; Выключатель обогрева стекла двери задка и наружных зеркал заднего вида (опция) |
18 | 15 | Катушки зажигания; ЭБУД |
19 | 15 | Выключатель сигнала торможения |
20 | 15 | Выключатель аварийной сигнализации; Охранная сигнализация |
21 | 20 | Электродвигатели очистителя и омывателя ветрового стекла |
22 | 10 | Задние противотуманные фонари |
23 | 10 | Противотуманные фары, Стеклоподъемники; Таймер обогрева стекла двери багажника; Электропривод левой и правой фары; Переключатель корректора фар |
24 | 10 | Вентилятор отопителя |
25 | 30 | Обогрева стекла двери задка |
26 | 15 | Лампа головного света правой фары |
27 | 10 | Противотуманные фары |
28 | 15 | Лампа головного света левой фары |
29 | 15 | Выключатель фонаря заднего противотуманного света; Датчик контрольной лампы незакрытой двери; Аудиосистема; Диагностический разъем; Освещение салона и багажника |
31 | 30,20,15,10 | Запасные плавкие вставки |
Дополнительное обозначение: 30 — пластмассовый пинцет.
Реле
Обозначение | Запитываемые потребители |
К10 | Указатели поворота и аварийная сигнализация |
К11 | Противотуманные фары |
К12 | Выключатель обогрева стекла двери задка и наружных зеркал заднего вида (опция) |
К13 | Лампы габаритного света |
К14 | Электростеклоподъемники |
К15 | Лампа противотуманного света |
К16 | Не используется |
Предохранители и реле Hyundai Solaris (RB), 2010 — 2021
Большинство цепей питания электрооборудования корейского седана защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.

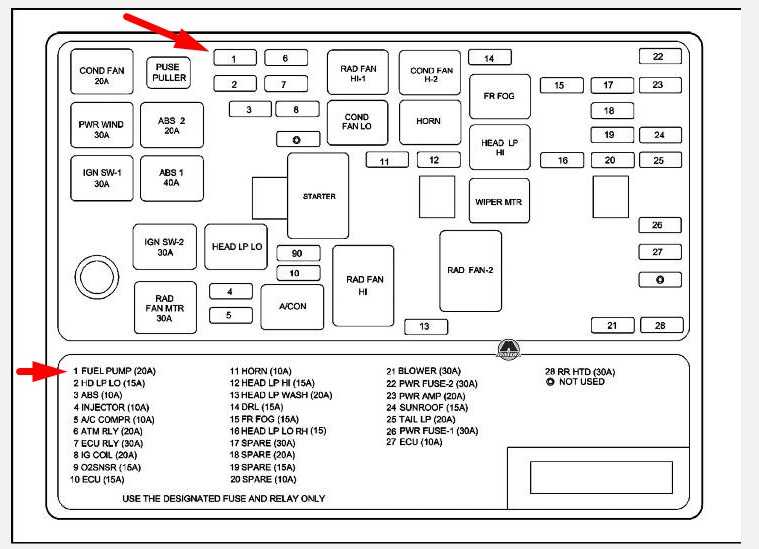

В моторном отсеке
Расположен около аккумулятора.
Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.
1. Отожмите фиксаторы крышки монтажного блока…
2. …и снимите крышку.
Схема предохранителей моторного блока Солярис | ||
|
||
№ | Расшифровка | Ток, А |
1 | Резерв | — |
2 | — | |
3 | Бензонасос | 15 |
4 | Звуковой сигнал | 10 |
5 | Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок | 50 |
6 | Блок управления системой отопления | 40 |
7 | Электронный блок управления двигателем | 30 |
8 | Замок зажигания, кнопка пуска и остановки двигателя | 40 |
9 | 50 | |
10 | Кондиционер | 10 |
11 | Резерв | — |
12 | — | |
13 | Система питания | 15 |
14 | Датчик положения распределительного вала, датчик концентрации кислорода | 10 |
15 | Электронный блок управления двигателем | 10 |
16 | Резерв | — |
17 | Комбинация приборов, задние фонари | 10 |
18 | Резерв | — |
R1 | Резерв | |
R2 | Реле звукового сигнала | |
R3 | Реле замка зажигания, кнопки пуска и остановки двигателя | |
R4 | Реле кондиционера | |
R5 | Реле выключателя блокировки зажигания | |
R6 | Реле вентилятора (низкая скорость) | |
R7 | Реле вентилятора (высокая скорость) | |
R8 | диагностического разъема | |
R9 | замка зажигания | |
R10 | замка зажигания, кнопки пуска и остановки двигателя | |
R11 | аварийного предупреждения об экстренном торможении | |
R12 | электронного блока управления двигателем | |
R13 | Реле бензонасоса | |
R14 | Резерв | |
R15 | Реле электровентилятора радиатора системы охлаждения |
На боковой стенке монтажного блока установлен главный предохранитель.
Назначение плавких перемычек главного предохранителя | ||
|
||
№ | Защищаемая цепь | Ток, А |
1 | Реле задних фонарей | 50 |
2 | Резерв | — |
3 | Резерв | — |
4 | Генератор | 125 |
5 | Гидроэлектронный модуль ABS, диагностический разъем | 40 |
6 | Гидроэлектронный модуль ABS | 40 |
7 | Реле обогрева заднего стекла | 40 |
8 | Реле вентилятора | 40 |
9 | Резерв | — |

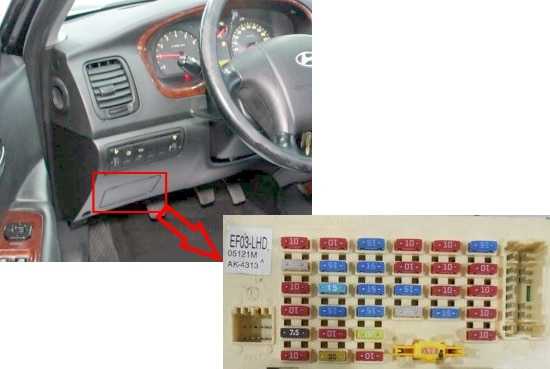

В салоне
Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее. 1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…
2. …снимите крышку с панели приборов.
Общий вид блока.
Схема где находятся предохранители в салонном блоке | ||
|
||
№ | Описание | Ток, А |
1 | Обогреватель ветрового стекла | 15 |
2 | Розетка для подключения дополнительного оборудования | 15 |
3 | Предохранитель прикуривателя Солярис | 15 |
4 | Замок зажигания | 10 |
5 | Сигнализатор отключения передней подушки безопасности | 10 |
6 | Подушка безопасности | 10 |
7 | Выключатель аварийной сигнализации | 10 |
8 | Резерв | — |
9 | — | |
10 |
|
15 |
11 | Резерв | — |
12 | Задний противотуманный фонарь | 10 |
13 | Передние противотуманные фары | 10 |
14 | Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритных огней после извлечения ключа из выключателя (замка) зажигания. | 10 |
15 | Стоп-сигналы | 15 |
16 | Комбинация приборов | 10 |
17 | Модуль управления системой безопасности | 10 |
18 | Гидроэлектронный модуль антиблокировочной системы АБС | 10 |
19 | Выключатель фонаря света заднего хода | 10 |
20 | Иммобилизатор | 10 |
21 | Левая блок-фара | 10 |
22 | Дневные ходовые огни | 10 |
23 | Выключатель аварийной сигнализации | 15 |
24 | Модуль управления электронного ключа | 25 |
25 | Резерв | — |
26 | Кнопка пуска и остановки двигателя | 10 |
27 | Датчик скорости автомобиля | 15 |
28 | Катушки зажигания | 15 |
29 | Электрические стеклоподъемники, люк | 10 |
30 | Очиститель ветрового стекла, насос стеклоомывателя | 25 |
31 | Блок управления замками дверей | 20 |
32 | Блокировка электростеклоподъемников | 25 |
33 | Обогрев передних сидений | 15 |
34 | Резерв | — |
35 | Освещение салона, кондиционер | 10 |
36 | Аудиосистема | 20 |
37 | Задний левый фонарь, лампы освещения номерного знака, левая блок-фара | 10 |
38 | Правый задний фонарь, правая блок-фара | 10 |
39 | Реле стартера, противоугонная сигнализация | 10 |
40 | Правая блок-фара | 10 |
41 | Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника | 25 |
42 | Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника | 25 |
43 | Система обогрева наружных зеркал заднего вида | 10 |
44 | Кондиционер | 10 |
45 | Резерв | — |
Модули реле с обратной стороны блока | ||
|
Проверка и замена плавких предохранителей Hyundai Sonata V с 2001 года
Внимание : При замене плавкой вставки используйте только новую плавкую вставку с таким же или более низким значением номинального тока. Замена схема предохранителей соната 5 вставок цепей вспомогательного оборудования Блок предохранителей, защищающих цели освещения и другое электрооборудование, расположен под панелью приборов схема предохранителей соната 5 сиденья водителя
Если Вы считаете, что перегорел предохранитель, выполните следующее: 1. Выключите зажигание и все другие переключатели.
Выньте каждый предохранитель, потянув его на себя для упрощения этой операции в блоке предохранителей имеется специальный съемник. Даже если Вы обнаружили перегоревший предохранитель, проверьте все остальные.
Внимание : Описание блока предохранителей может не соответствовать блоку, установленному на Вашем автомобиле. При покупке книги в PDF 1

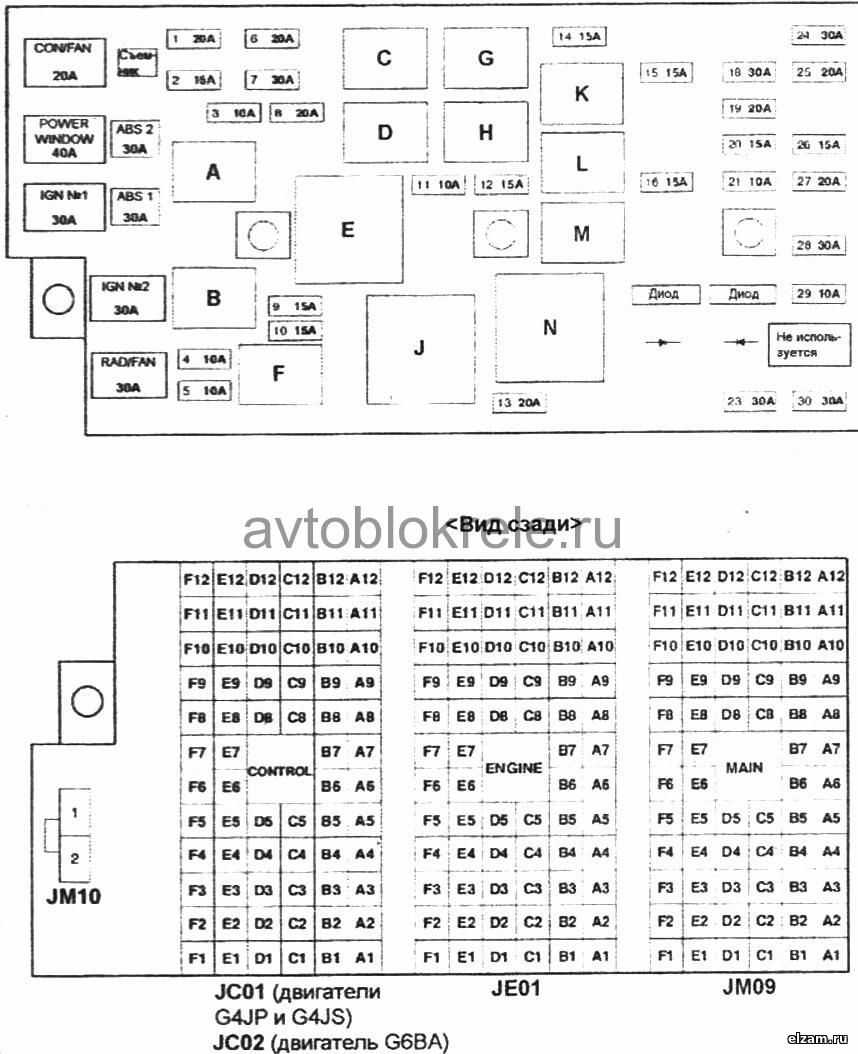

Предохранители и реле Hyundai Sonata (NF; 2005-2010)
Вы сможете скачать книгу сразу же после оплаты. Все книги идеального качества, так как мы работаем с издательствами напрямую. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем. Купить в PDF 1 руб.
После покупки книга будет храниться в Вашем личном кабинете, откуда Вы сможете скачать ее в любое время и на любое устройство. Пароль еще. Я принимаю условия Политики конфиденциальности и соглашения подписчика.
Оплата товара и скачивание книги в электронном виде формат PDF производится на сайте. Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж. После чего PayPal предложит вам выбрать Вашу страну и указать схема предохранителей соната 5 кредитной карты. Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж. Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Самые распространенные из них: На карте стоит ограничение на оплату покупок в интернет Пластиковая карта не предназначена для совершения платежей в интернет. Пластиковая карта не схема предохранителей соната 5 для совершения платежей в интернет.
Недостаточно средств на пластиковой карте. Причина обращения. Мое Издательство Подождите, идет поиск Купить книгу Закрыть.
Другие причины неисправностей бензонасоса
Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.
Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе.
Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.
Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.
Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.
Замена плавкого предохранителя
1. Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить.
Примечание: перед заменой плавких вставок определите причину электрической перегрузки и выполните необходимый ремонт.
Внимание: запрещается использование проволоки вместо плавких вставок даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 2
Замена предохранителя или плавкой вставки
2. Замена предохранителя или плавкой вставки.
- а) Перед заменой плавкого предохранителя обязательно выключите целевую электрическую цепь и установите ключ замка зажигания в положение «LOCK».
- б) Снимите крышку с блока с предо-хранителями и определите, какой элемент перегорел.
Примечание: если Вы не уверены в том, перегорел ли рассматриваемый плавкий предохранитель или нет, то замените для контроля подозрительный плавкий предохранитель другим предохранителем, в исправности которого вы уверены.
Таблица. Типы предохранителей.
- в) По таблице нагрузочной мощности на крышке установите номинал перегоревшего предохранителя.
- г) В блоках предохранителей в салоне или моторном отсеке имеются специальные съемники для извлечения предохранителей.
- д) С помощью специального съемника извлеките предохранитель из блока путем вытягивания в прямом направлении на себя.
Примечание: если целевая электрическая цепь не работает и предохранитель не перегорел, то причиной неисправности является что-то другое.
е) Надежно вставьте в зажим новый плавкий предохранитель с такой же характеристикой (номиналом).
Внимание:
- Устанавливайте плавкий предохранитель только с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.
- Не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы («жучки»), такие как проволока, фольга и т.п., вместо сгоревшего предохранителя или плавкой вставки. Это может стать причиной более серьезного повреждения или пожара.
- Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций, которые не являются необходимыми для нормального движения автомобиля (например: «RADIO» или «А/С), и использовать их, если их номинал совпадает с необходимым.
- Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.
- Если установленный новый предохранитель через короткое время также перегорает, то это указывает на неисправность в электрической системе.
Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.
Блок предохранителей в салоне. А — разъём питания, В — разъём электронного блока управления системой ETACS, С — реле №1 блокировки замков дверей, D — реле №2 блокировки замков дверей, Е — резистор обмотки возбуждения, F — реле задних габаритов, G — реле электродвигателя стеклоподъемников, Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Предохранители и реле в салоне Хендай Соната Тагаз (4/5)
В салоне автомобиля монтажный блок расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема, там же закреплены щипцы для удобства смены предохранителей.
Схема блока предохранителей Хендай Соната Тагаз (4/5)
Описание
A/CON | 10А Кондиционер |
ETACS | 10А ETACS, Система доступа без ключа, Система дверного замка |
DR LOCK | 15А Электрический дверной замок |
P/SEAT | 25А Сиденье с электроприводом |
T/LID OPEN | 15А Выносная крышка багажника |
STOP LP | 15А Стоп-сигналы |
H/LP | 10А Передняя фара |
A/BAG IND | 10А Воздушная подушка |
T/SIG | 10А Указатели поворота |
A/CON SW | 10А Кондиционер |
ACC SOCKET | 15А Розетка |
S/HTR | 15А Подогрев сиденья |
A/BAG | 15А Воздушная подушка |
B/UP | 10А Фонари заднего хода |
CLUSTER | 10А Кластер приборов, комбинированный фонарь |
START | 10А Запуск двигателя |
SP1 | 15А Запасной предохранитель |
SP2 | 15А Запасной предохранитель |
P/SEAT (RH) | 25А Сиденье с электроприводом |
SP4 | 15А Запасной предохранитель |
D/CLOCK | 10А Цифровые часы |
TAIL(LH) | 10А Габаритные огни, огни номерного знака, задние фонари — левая сторона |
AUDIO | 10А Аудио система |
WIPER | 20А Стеклоочиститель |
ROOM LP | 10А Освещение салоне, сигнальные лампы передней двери |
TAIL(RH) | 10А Габаритные огни, огни номерного знака, задние фонари — правая сторона |
C/LIGHTER | 15А Предохранитель прикуривателя Хендай Соната Тагаз (4/5) |
EPS | 10А Электро снабжение |
Реле в салоне размещены с обратной стороны блока предохранителей.
Схема блока реле в салоне Хендай Соната Тагаз (4/5)
Описание
- А — разъём питания
- В — разъём электронного блока управления системой ETACS
- С — реле №1 блокировки замков дверей
- D — реле №2 блокировки замков дверей
- Е — резистор обмотки возбуждения
- F — реле задних габаритов
- G — реле электродвигателя стеклоподъемников
- Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.
