Блок предохранителей volkswagen golf 4

Процесс снятия и замены

Как обнаружить сгоревший предохранитель и его заменить

Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.

Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.

Снятие и замена защищающих запчастей

Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.

Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.

Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.

Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.

Снятие и замена компонентов защиты

Предохранитель омывателя фар

Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.

Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.

Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.

Предохранитель омывателя оптики

Причины выхода из строя предохранителей

Чаще всего поломки происходят по следующим причинам:

• Небрежное отношение к расписанию планового техосмотра;
• Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
• Износ, механические повреждения;
• Повреждение изоляции электропроводки авто;
• Короткие замыкания;
• Окисление и попадание конденсата на платы;
• Отход контактов клемм.

Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.

Предохранители

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	“Плюс” продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод “S”	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Блок с предохранителями и реле в салоне

Он располагается за левой полкой панели приборов со стороны водителя.

Он бывает 2 типов в зависимости от даты производства автомобиля. Подробная расшифровка приведена в таблицах ниже.

Вариант 1 (машины, произведенные до 07.1989)

Предохранители

№ на схеме	Номинал предохранителя, А	Цепи, защищаемые предохранителями
1	30	Электровентилятор
2	10	Лампа сигнала торможения
3	10	Прикуриватель, радиоприемник, часы, плафон освещения салона
4	15	Аварийная сигнализация
5	15	Топливный насос
6	15	Противотуманная фара
7	10	Задний левый фонарь габаритного света
8	10	Задний правый фонарь габаритного света
9	10	Дальний свет правой фары, контрольная лампа дальнего света
10	10	Дальний свет левой фары
11	15	Стеклоочиститель, омыватель ветрового стекла, фар
12	15	Стеклоочиститель и омыватель стекла двери задка, контрольная лампа уровня охлаждающей жидкости, наружное зеркало заднего вида с электроприводом
13	20	Обогрев заднего стекла двери задка, обогреватель наружного зеркала заднего вида
14	20	Вентилятор отопителя
15	10	Фонарь заднего хода, лампа освещения схемы выбора передач (автоматическая коробка)
16	15	Звуковой сигнал высокого тона
17	10	Автоматическое пусковое устройство карбюратора, электрический подогреватель впускной трубы, клапан отключения подачи топлива на принудительном холостом ходу
18	10	Звуковой сигнал высокого и низкого тона, обогрев переднего сиденья, лампа включения стояночного тормоза
19	10	Указатель поворота
20	10	Фонарь освещения номерного знака, лампа освещения вещевого ящика, ПТФ
21	10	Ближний свет фар: правая фара
22	10	Ближний свет фар: левая фара

Реле

N гнезда реле	Обслуживаемая цепь
I	Не используется
II	Подогреватель впускной трубы; Топливный насос; Свечи накаливания (дизель)
III	Сигнализация ремней безопасности
IV	Сигнализация выбора передач
V	Кондиционер
VI	Звуковой сигнал
VII	ПТФ
VIII	Разгрузка контактов Х
IX	Не используется
X	Омыватель
XI	Стеклоочиститель и омыватель стекла двери задка
XII	Аварийная сигнализация
XIII	Сигнализация ремней безопасности
XIV	Сигнализации ремней безопасности, подогрева заднего стекла, контрольная лампа давления
XV	Омыватель фар
XVI	Реле увеличения частоты вращения холостого хода
XVII	Не используется
XVIII	Вентилятор системы охлаждения; Сигнализатор аварийного уровня охлаждающей жидкости
XIX	Не используется
XX	Подогрев сиденья водителя
XXI	Подогрев сиденья пассажира
XXII	Отключение подачи топлива при принудительном холостом ходу
XXIII	Не используется
XXIV	Не используется

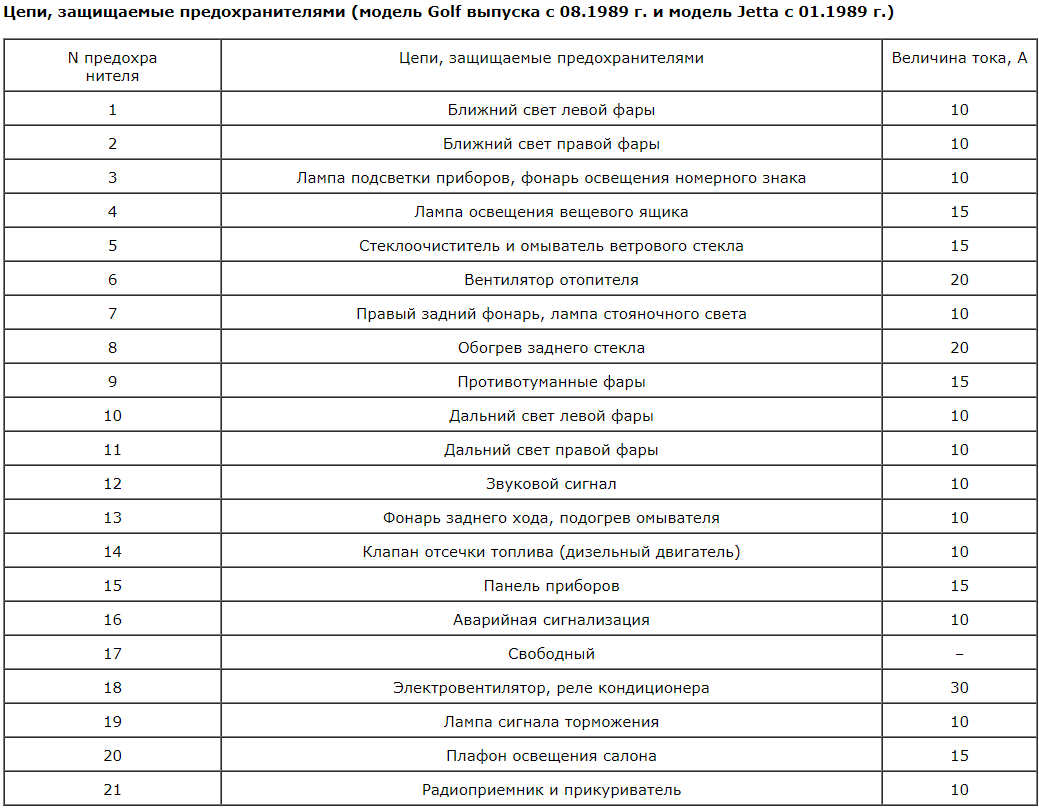

Предохранители

№ на схеме	Номинал предохранителя, А	Защищаемая цепь
1	10	Ближний свет фар: левая сторона
2	10	Ближний свет фар: правая сторона
3	10	Лампа подсветки приборов, фонарь освещения номерного знака
4	15	Лампа освещения вещевого ящика
5	15	Стеклоочиститель и омыватель ветрового стекла
6	20	Вентилятор отопителя
7	10	Правый задний фонарь, лампа стояночного света
8	20	Обогрев заднего стекла
9	15	ПТФ
10	10	Дальний свет фар: левая сторона
11	10	Дальний свет фар: правая сторона
12	10	Звуковой сигнал
13	10	Фонарь заднего хода, подогрев омывателя
14	10	Клапан отсечки топлива (дизельный двигатель)
15	15	Панель приборов
16	10	Аварийная сигнализация
17	–	не используется
18	30	Электровентилятор, реле кондиционера
19	10	Лампа сигнала торможения
20	15	Плафон освещения салона
21	10	Радиоприемник и прикуриватель

Реле

N гнезда реле	Обслуживаемая цепь
I	Кондиционер
II	Стеклоочиститель окна двери задка
III	Система зажигания Digiret Digifant
IV	Реле разгрузки контактов Х
V	Сигнализатор аварийного уровня охлаждающей жидкости
VI	Аварийная сигнализация
VII	Омыватель фар
VIII	Переключение режимов стеклоочистителя
IX	Сигнализация ремней безопасности
X	ПТФ
XI	Звуковой сигнал высокого и низкого тона
XII	Свечи накаливания (дизель)
XIII	Электровентилятора системы охлаждения
XIV	Реле подогрева впускной трубы
XV	Насос ABS
XVI	ABS
XVII	Не используется
XVIII	Не используется
XIX	Автоматическая КПП
XX	Управление свечами накаливания
XXI	Стеклоподъемник
XXII	Не используется
XXIII	Не используется
XXIV	Не используется

Маркировка предохранителей на Geely MK детальный обзор блока с комплектующими

Предохранители Geely MK имеют последовательную маркировку каждого элемента в любом из блоков, что в разы облегчает замену и дальнейшее обслуживание электротехнической части транспортного средства.

Для замены предохранителей на Geely MK – достаточно только сверить номер неисправного предохранителя с данными из таблицы ниже и заменить неисправный элемент. Если в комплектации авто не работает какая-либо из функций – просто смотрите перечь таблицы и демонтируйте предохранитель соответствующего номера.

Маркировочный номер предохранителя	Функциональное предназначение элемента
1	Необходим для безопасной работы вентилятора кондиционера
2	Предохранитель цепи общего питания (главной магистрали)
3	Отвечает за безопасное функционирование задних фонарей
4	Требуется за работы задних и вспомогательных стоп-сигналов
5	Необходим для обеспечения работоспособности аварийной световой сигнализации
6	Регулирует работу электронного блока управления силовым агрегатом
7	Дополнительный предохранитель, необходимый для защиты от перенапряжения ДУ модуля дверными замками
8	Отвечает за модуль обогрева заднего лобового стекла
9	Требуется за защиты центрального замка от скачков напряжения
10	Требуется для работы всех элементов салонного освещения
11	Необходим для защиты от перенапряжения электроприводов зеркал заднего обзора
12	Элемент необходим для стабильной работы прикуривателя, как правило данных предохранитель выходит из строя чаще всего
13	Необходим для стабильной работы блока зажигания
14	Предохранитель отвечает за защиту цепи блока подушек безопасности
15	Необходим для стабильного функционирования модуля дистанционного управления центральным замком и блокираторами дверей
16	Требуется за защиты от скачков напряжения фонарей заднего хода
17	Необходим для защиты от перенапряжения модуля антиблокировки колес
18	Как правило, служит для подключения магнитолы, а также навигационного комплекса и мультимедийных гаджетов в дальнейшем
19	Требуется за защиты от перенапряжения генератора транспортного средства
20	Необходим для стабильной работы стеклоочистителей
21	Отвечает за работу датчиков индикации и приборной панели
22	Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства
23	Резервный предохранитель, который используется для защиты от перенапряжения дополнительного оборудования, не входящего в комплектацию транспортного средства

Причины выхода из строя предохранителей

Чаще всего поломки происходят по следующим причинам:

• Небрежное отношение к расписанию планового техосмотра;
• Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
• Износ, механические повреждения;
• Повреждение изоляции электропроводки авто;
• Короткие замыкания;
• Окисление и попадание конденсата на платы;
• Отход контактов клемм.

Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.

Блок предохранителей в Фольксваген Гольф 2

Для предохранителей и реле в Гольф 2 предусмотрены специальные блоки. Расположение элементов в этих блоках обусловлено рядом правил, которые обязательно должны соблюдаться.

Блок реле и предохранителей в Volkswagen Golf II

Характеристика

В автомобиле используются предохранители ножевого типа. Цвет каждого элемента соответствует определенному току защиты. Определить исправный элемент можно осмотрев проволочный проводник между контактами. Если проволока на месте, значить он работоспособен. Перегоревший проводник свидетельствует о выходе из строя.

Некоторые электрические цепи не имеют в своем составе предохранителей. Их функцию выполняют тепловые реле, способные автоматически включиться после устранения перегрузки. Точную схему и распиновку предохранителей в Гольф 2 можно посмотреть ниже.

Защищаемые предохранителями цепи в Гольф 2

Расположение

Местоположение блока зависит от года выпуска автомобиля и его комплектации.

• В большинстве случаев главный блок предохранителей на Фольксваген Гольф 2 располагается в моторном отсеке с правой стороны. Около перегородки можно увидеть 24 предохранителя и аналогичное количество реле. Точное количество реле может меняться в зависимости от подключенного оборудования. Схема предохранителей Фольксваген Гольф 2 располагается на обратной стороне крышки блока.
• Также в салоне имеется дополнительный блок, к которому можно попасть при открытии вещевого ящика.
• Отдельно располагается предохранитель радиоприемника. Он установлен на проводе питания приемника под передней панелью рядом с отопительным прибором.

Читать также Cалонный блок предохранителей и реле автомобиля Volkswagen Passat B3

Легче всего определить местоположение предохранителей в Гольф 2 с помощью инструкции на русском языке. В соответствующем мануале имеется вся необходимая информация об этих элементах с указанием точного назначения.

Расположение реле в блоке для Гольф 2

Предохранители и реле в салоне

Блок предохранителей

Зачем и как заменить предохранители фольксваген тигуан? Расположен в торце панели приборов со стороны водителя, за защитной крышкой.

Фото — схема

Назначение

F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя, Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления адаптивного круиз-контроля, Выключатель стоп-сигналов
F2	(5А) АВS, ESP, Блок управления комбинации приборов, Блок управления двигателя, Реле стартера, Блок управления усилителя рулевого управления, Блок управления распознавания прицепа
F3	(5A) Блок управления подушек безопасности
F4	(5А) Датчик уровня и температуры масла, Датчик высокого давления, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Блок управления подушек безопасности
F5	(10А) Блок управления левой фары
F6	(10А) Блок управления правой фары
F7	Резерв
F8	Резерв
F9	Резерв
F10	Резерв
F11	Резерв
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности, Выключатель противотуманных фар
F14	(10А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, Блок управления Climatronic
F15	(20А) Клавиша отпирания в ручке двери/крышки багажного отсека, Блок управления бортовой сети, Центральны замок
F16	(10А) Камера заднего вида
F17	(5/10А) Аудиосистема, датчик наклона, сирена сигнализации, реле сигнала
F18	Резерв
F19	(5А) Аварийный регистратор данных, Блок управления системы ограничения оборотов двигателя
F20	(20А) Блок управления системы санкционирования доступа и пуска двигателя, Стабилизатор напряжения
F21	(10А) Блок управления электронной системы блокировки рулевой колонки
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(20А) Блок управления бортовой сети
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(30А) Блок управления задними дверьми и стекло подъемниками
F27	(15А) Управление двигателем (топливный насос)
F28	(15А) Стабилизатор напряжения, Головное устройство
F29	Резерв
F30	(20А) Блок управления автоматической коробки передач
F31	(20А) Вакуумный насос тормозной системы
F32	(30А) Инвертор с розеткой, 12 В — 230 В
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(10А) Блок управления системы электронного регулирования демпфирования
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель /кондиционер
F41	(15А) Электродвигатель очистителя стекла
F42	(20А) Прикуриватель, Розетка 12 В
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	Резерв
F47	(5А) Блок управления комбинации приборов
F48	(5А) Блок управления электроники управления мобильного телефона, Стабилизатор напряжения, Датчик магнитного поля для компаса
F49	Резерв

Блок реле

Он находится под самой панелью приборов, за обшивкой.

Общая схема

Схема верхнего блока реле

1. Реле клеммы + замка зажигания
2. Реле звукового сигнала
3. Реле омывателя фар
4. Реле разгрузки силовой цепи
5. Реле электро обогрева окна
6. либо А — 30А Термопредохранитель 1 регулировки положения сиденья водителя

Общее описание выполняемых функции блока управления бортовой сети: Управление релейными цепями, Управление световыми приборами, Распределение электроэнергии между потребителями, Управление стеклоочистителями (через LIN), Управление датчиками дождя и освещённости, Включение звукового сигнала, Управление обогревом стекол, ветрового и заднего, Сохранение персональных настроек , Управление системой охраны салона, датчиками наклона и охранной сигнализацией, Комфортное запирание/ отпирание, Дистанционное управление (встроенная антенна), Центральный замок (управление замками, дверями, лючками и крышками), Система контроля давления в шинах (отдельный логический модуль с диагностическим адресом), Управление блоками управления дверей, Освещение для движения в светлое время суток, Система статического адаптивного освещения.
