Renault megane 2

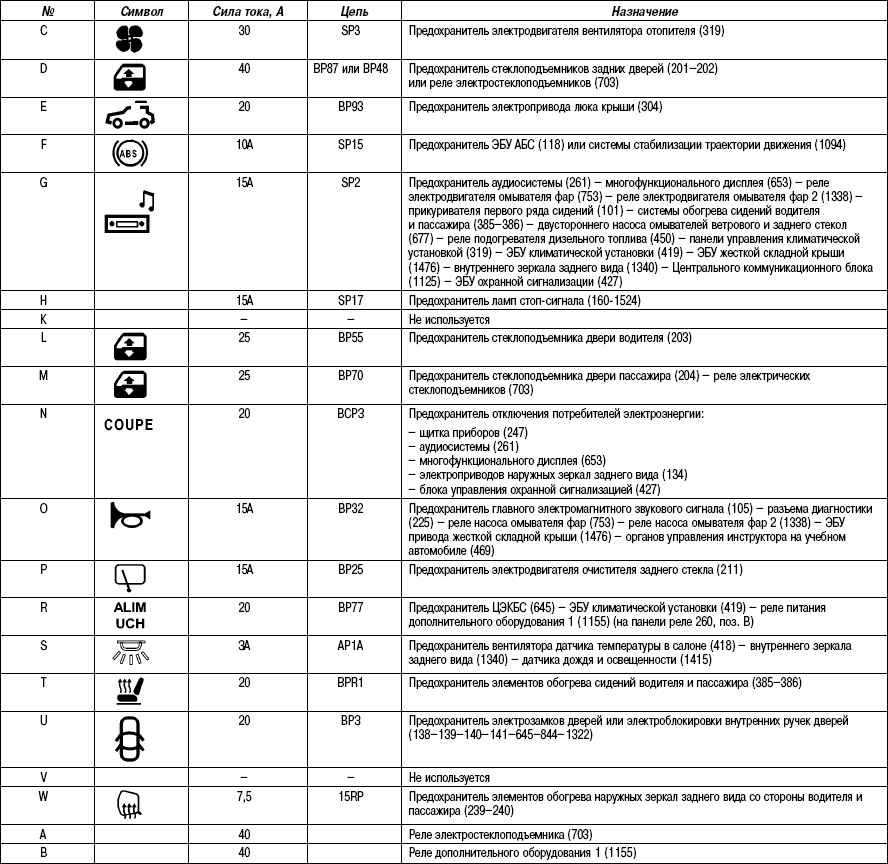

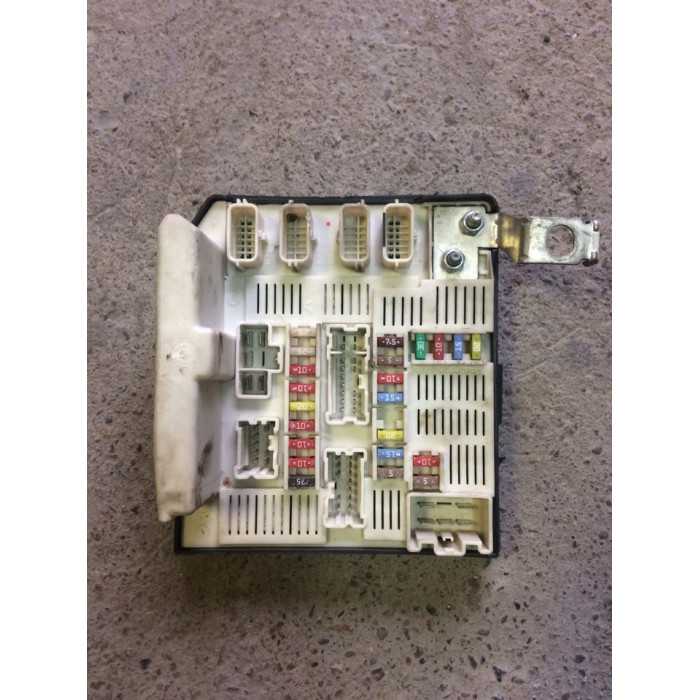

Блок под капотом рено лагуна 2

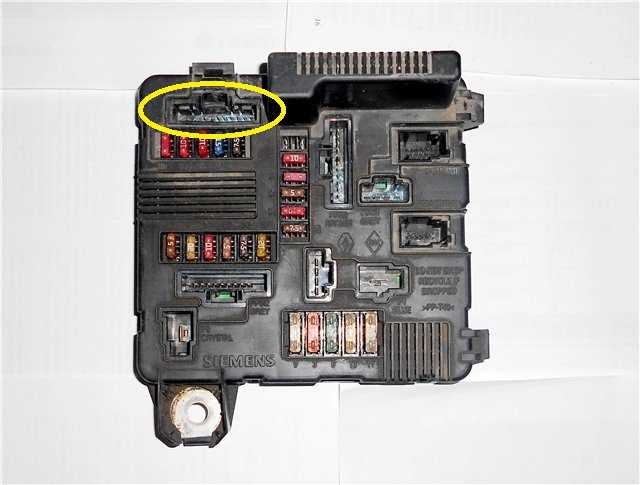

Основной блок в моторном отсеке находится рядом с аккумулятором.

Расшифровка

Предохранители

p, blockquote 11,0,0,0,0 —>

1	(7,5А) Автоматическая коробка передач
2	—
3	(30А) Управление двигателем
4	(5А/15А) Автоматическая коробка передач
5	(30А) Реле вакуумного насоса усилителя тормозов (F4Rt)
6	(10А) Управление двигателем
7	—
8	—
9	(20А) Система кондиционирования
10	(20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости
11	(20А/30А) Звуковой сигнал(ы)
12	—
13	(70А) Нагреватели охлаждающей жидкости — если есть
14	(70А) Нагреватели охлаждающей жидкости — если есть
15	(60А) Управление электродвигателем вентилятора системы охлаждения
16	(40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления
17	(40А) Антиблокировочная система тормозов/ система курсовой устойчивости
18	(70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления
19	(70А) Отопитель/ кондиционер, многофункциональный блок управления
20	(60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления
21	(60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк
22	(80A) Обогреватель лобового стекла (некоторые модели)
23	(60A) Очиститель лобового стекла, стояночный тормоз с электроприводом

p, blockquote 12,0,0,0,0 —>

1. Реле нагреватель охлаждающей жидкости
2. Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
3. Не используется
4. Не используется
5. Реле вакуумного насоса усилителя тормозов
6. Реле топливного насоса
7. Реле системы подогрева дизельного топлива
8. Реле блокировки подачи топлива
9. Реле малой скорости вентиляторов кондиционера
10. Реле вентиляторов кондиционера
11. Реле термоплунжера 2

p, blockquote 13,0,0,0,0 —>

1. Не используется
2. Реле малой скорости вентиляторов кондиционера
3. Не используется
4. Не используется
5. Не используется
6. Реле топливного насоса
7. Реле подогревателя (система вентиляции топливных газов)
8. Реле бензонасоса
9. Реле малой скорости вентиляторов кондиционера
10. Реле электродвигателя вентилятора с кондиционером
11. Не используется

Назначение и расположение предохранителей и реле Daewoo Matiz

Предохранители и реле сгруппированы в монтажные блоки, один из которых расположен в подкапотном пространстве (на левом брызговике), а другой —-в салоне под панелью приборов (слева).

Для коммутации основных цепей автомобиля служит выключатель зажигания, состоящий из контактной части и механического противоугонного устройства.

Номиналы и назначение предохранителей и реле указаны на внутренней стороне крышки монтажного блока.

Внимание!При ремонте системы электрооборудования всегда отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи. Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания

Не используйте для замены предохранители увеличенного номинала или самодельные — это может привести к выходу из строя узлов электрооборудования. Для извлечения предохранителей из блока пользуйтесь пластмассовым пинцетом-съемником, входящим в комплект блока или аналогичным. Не применяйте для этого металлические инструменты. Для извлечения предохранителя.

Отводим или снимаем нижнюю крышку. Проверяем надежность посадки наконечников проводов в гнездах и устанавливаем нижнюю крышку и блок реле и предохранителей в обратной последовательности.

Монтажный блок реле и предохранителей в подкапотном пространстве

Примечание. На части автомобилей защищаемые цепи могут отличатся от указанных в таблице. Для уточнения см. данные на внутренней стороне крышки блока реле и предохраните

. и вынимаем предохранитель. Для замены реле рукой вынимаем его из монтажного блока и заменяем новым.

Монтажный блок реле и предохранителей в салоне автомобиля

Примечание. На части автомобилей защищаемые цепи могут отличатся от указанных в таблице. Для уточнения см. данные на наружной стороне крышки блока реле и предохраните

Маркировка предохранителей

Вся электроцепь на ДЭУ Матиз имеет продуманную компоновку – в сети автомобиля легко разобраться даже без наличия специализированных навыков. Все предохранители в блоках транспортного средства устанавливаются в строгом соответствии с маркировкой – по стандарту заводскую схему предохранителей на ДЭУ Матиз можно прочитать следующим образом:

Маркировка	Ток, А	Функциональное предназначение предохранителей
Ef1	50	Элемент отвечает только за защиту модуля антиблокировки колес при торможении, в случае его наличия в комплектации автомобиля
Ef2	40	Предохранитель защищает за всех потребителей электроэнергии, которые запитаны от непосредственно постоянного зажигания
Ef3	10	Элемент отвечает за работу топливного насоса двигателя
Ef4	10	Предназначен для подачи напряжения при пуске генератора, а также используется для защиты питания электронного блока управления двигателя
Ef5	10	Резервный разъем, который используется для защиты дополнительных потребителей в случае их установки на транспортное средство
Ef6	20	Предохранитель отвечает за бесперебойную работу электровентилятора системы отопителя
Ef7	15	Элемент предназначен для обогрева заднего и переднего лобовых стекол в случае наличия данной опции в комплектации автомобиля
Ef8	10	Деталь предназначена только для бесперебойной работы лампы дальнего правого головного освещения
Ef9	10	Деталь предназначена только для бесперебойной работы лампы дальнего левого головного освещения
Ef10	10	Деталь предназначена только для бесперебойной работы лампы правого ближнего головного освещения
Ef11	10	Деталь предназначена только для бесперебойной работы лампы левого ближнего головного освещения
Ef12	10	Предохранитель защищает от перенапряжения задние габариты и поворотники
Ef13	10	Предохранитель защищает от перенапряжения передние габариты и поворотники, а также подает напряжение на освещение номерного знака
Ef14	10	При наличии системы кондиционирования воздуха в комплектации авто, предохранитель защищает от перенапряжения муфту компрессора предохранителя
Ef15	30	Элемент отвечает за электровентилятор системы охлаждения
Ef16	10	Резервный разъем, который используется для защиты дополнительных потребителей в случае их установки на транспортное средство
Ef17	10	Деталь предназначена для бесперебойной работы звукового сигнала, иногда через данный элемент подключают аварийное освещение
Ef18	20	Обеспечивает питание цепи блока управления и переключателями головного освещения
Ef19	15	Элемент отвечает за работу обмоток реле компрессора кондиционера, топливного насоса, форсунок и различных индикаторов
Ef20	15	Элемент отвечает только за работоспособность противотуманных фар и фонарей
Ef21	15	Резервный разъем, который используется для защиты дополнительных потребителей в случае их установки на транспортное средство

Неправильно установленные элементы являются следствием кустарного ремонта машины предыдущим владельцем в случае приобретения техники на вторичном рынке или безграмотного обслуживания – в случае прохождения сервиса на СТО.

Замена: пошаговая инструкция

Система электропитания на ДЭУ Матиз, как и у большинства автомобилей, имеет комбинированную компоновку – присутствует 2 блока с предохранителями, расположенными в салонном и подкапотном пространстве.

Для замены неисправных элементов потребуется не больше 15 минут свободного времени, а также наличие плоской шлицевой отвертки и пинцета – вся процесса выполняется следующим образом:

• Для начала требуется отключить все клеммы на аккумуляторе автомобиля;
• Далее находим в моторном отсеке блок с предохранителями – он будет расположен по правую сторону силового агрегата. С помощью тонкого наконечника шлицевой отвертки отщелкиваем пластиковые пистоны и снимаем крышку с блока предохранителей;
• Затем ищем неисправный элемент и с помощью обычного пинцета или специализированного съемника демонтируем перегоревший предохранитель;
• Устанавливаются предохранители легким нажатием детали на посадочное гнездо, пока не будет слышен характерный щелчок. В случае наличия нагара или следов окисления на посадочной ячейке не лишним будет устранить дефекты с помощью грубой щеточки;
• Если при осмотре подкапотного блока предохранителей не было обнаружены неисправных элементов, переходим в салоне. Внутри автомобиля блок расположен в районе левой ноги водителя – для демонтажа придется снять защитную заглушку;
• После поиска и замены неисправных комплектующих подключаем обратно аккумулятор и проводит тест всех функций автомобиля при заведенном двигателе.

Однако в случае регулярного перегорания предохранителей в автомобиле требуется отправиться на СТО за диагностикой – вполне возможна нестабильная работа генератора в машине или наличие пробоя, или слабого контакта в электрической цепи.

Помните, на предохранителях экономить не стоит – от их работоспособности напрямую зависит безопасность и ресурс вашего автомобиля!

Процесс снятия и замены блока

Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.

Необходимые инструменты

Для замены блоков от мастера потребуется наличие инструмента:

• крестовая отвертка или головка №10 – зависит от года выпуска авто;
• специальный пинцет для извлечения предохранителей, при необходимости;
• плоская отвертка.

Этапы

Процедура разделяется на несколько шагов.

1. Установить машину на ровной местности.
2. Отключить клеммы от аккумуляторной батареи.
3. Демонтировать крышку блока, отсоединив фиксаторы.
4. При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
5. Далее следует отключить клеммы контактных групп от платы прибора.
6. После этого, модуль можно полностью отключить от автомобиля.

Предохранители и реле Audi A4 B8

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Общее расположение электронных блоков в ауди а4 б8.

Блок предохранителей в салоне audi a4 b8.

Один из блоков установлен в левом торце панели приборов.

Для доступа к предохранителям откройте дверь и снимите крышку предохранителей.

Схема расположения предохранителей моделей до 2009 года выпуска.

F1	(5A) Блок управления усилителем рулевого управления
F2	(5A) Датчик положения педали сцепления
F3	(5A) Блок управления системы дистанционного управления воротами гаража
F4	(10A) Блок управления системы слежения за разметкой
F5	(5A) Датчик чистоты воздуха, поступающего в отопитель
F6	(5A) Правая фара
F7	(5A) Левая фара
F8	(5A) Блок управления бортовой сети
F9	(5A) Внутреннее зеркало заднего вида светозатемнением
F10	(5A) Блок управления переключением передач
F11	(5A) Обогреватели форсунок омывателя лобового стекла
F12	(5A) Система кондиционирования
F13	(5A) Электродвигатель насоса системы охлаждения
F14	(5A) Датчик положения педали сцепления
F15	(20A/25A) Блок управления топливным насосом
F16	(5A) Электродвигатель насоса системы охлаждения
F17	(30A) Блок управления бортовой сети
F18	(10A) Электронный блок управления ABS
F19	(25A) Звуковой сигнал
F20	(30A) Блоки управления функциями дверей
F21	(30A) Электродвигатель очистителя лобового стекла
F22	(25A) Электронный блок управления ABS
F23	(15A) Блоки управления функциями дверей
F24	(5A) Датчик дождя и света
F25	—
F26	—
F27	(10A) Электропривод сидений
F28	(35A) Блок управления усилителем рулевого управления
F29	(5A) Усилитель сигнала антенны
F30	(35A) Блок управления бортовой сети
F31	(20A) Блок управления бортовой сети
F32	(30A) Блок управления бортовой сети
F33	(20A) Блок управления электроприводом люка
F34	(30A) Блок управления бортовой сети
F35	(20A) Солнцезащитная шторка
F36	(5A) Противоугонная система

Схема расположения предохранителей моделей ауди а4 б8 после 2009 года выпуска.

F1	(5A) Блок управления усилителем рулевого управления
F2	—
F3	(5A) Блок управления системы дистанционного управления воротами гаража
F4	(10A) Блок управления системы слежения за разметкой
F5	(5A) Датчик чистоты воздуха, поступающего в отопитель
F6	(5A) Правая фара
F7	(5A) Левая фара
F8	(5A) блоку управления бортовой сети
F9	(5A) Блок управления поддержанием дистанции (круиз-контроль)
F10	(5A) Датчик положения педали сцепления, блок управления датчиков сцепления,
F11	(5A) Обогреватели форсунок омывателя лобового стекла
F12	(5A) Система кондиционирования
F13	(5A) Разъем телефона
F14	(5A) Кнопка аварийной световой сигнализации, блок управления подушек безопасности, распознание занятости сидения,
F15	(25A) Электронный блок управления ABS
F16	(40A) Стартер
F17	(5A) Внутреннее зеркало заднего вида светозатемнением
F18	(5A) Датчик положения педали сцепления
F19	(20A/25A) Блок управления топливным насосом
F20	(10A) Электродвигатель насоса системы охлаждения
F21	(15A/30A)
F22	(10A) Электронный блок управления ABS
F23	(25A) Звуковой сигнал
F24	(30A) Блоки управления функциями дверей
F25	(30A) Электродвигатель очистителя лобового стекла
F26	(25A) Электронный блок управления ABS
F27	(15A) Блоки управления функциями дверей
F28	(5A) Датчик дождя и освещенности.
F29	—
F30	—
F31	(10A) Электропривод сидений
F32	(35A) Блок управления усилителем рулевого управления
F33	—
F34	(35A)
F35	(20A)
F36	(30A)
F37	(20A) Блок управления электроприводом люка
F38	(30A)
F39	(20A) Солнцезащитная шторка
F40	(5A) Противоугонная система

Расположение блока предохранителей audi a4 b8 со стороны пассажира.

Источник

Реле управления топливным насосом рено лагуна 1

Добрый день. Лагунка 1 ф.2, 1.6, 16V, 1999 г.в.

Дело следующее: пару дней назад не мог завести машину (до этого все было нормально), обнаружили, что на катушках нет искры. Начали искать где же она пропала. И просто методом тыка поменяли два реле местами и машинка завелась. Но все равно периодически она плохо заводилась (после обратного меняния реле местами она снова заводилась, померял сопротивление между контактами реле — оно было разное на двух абсолютно одинаковых реле). Сегодня я подобрал такое же реле (решил купить одно) на рынке и вроде бы проблема с заводкой пропала.

Вообщем, вопрос в следующем: за что отвечают два реле, которые находятся левее АКБ и чуть правее двигателя, они хорошо видны и находятся примерно на одном уровне с предохранителями, они еще закрываются черной крышечкой, на которой написано Relay 1, Relay 2 ? Реле пятиконтактное, на нем было написано G.Cartier 03612 12V, 25A по проводам особо не проследишь.

Все теперь ясно, огромное спасибо. Просто я купил одно и вроде с утра машина заводилась нормально, поэтому вместо которого сейчас менять я и не знал.

А по-одному выключать. что-то я боялся достать реле при включенном зажигании. Вдруг потом с насосом было бы что-то не то, но это мои глупости:)

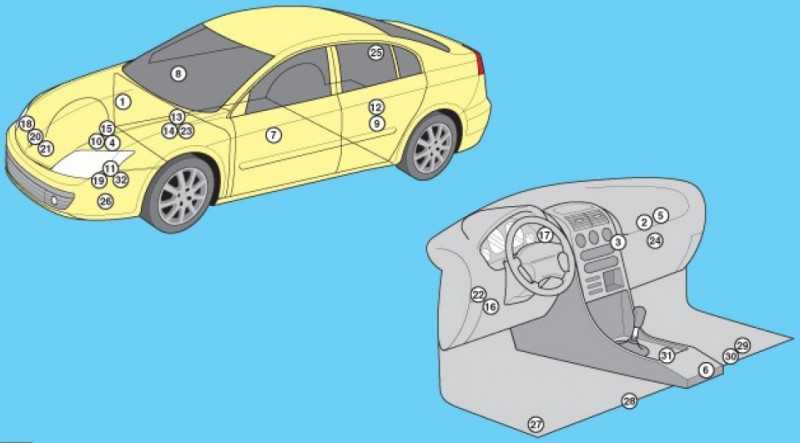

Общее расположение электронных блоков

1. Электронный блок управления ABS
2. Электронный блок управления кондиционером — за вещевым ящиком
3. Блок управления электродвигателем вентилятора кондиционера/отопителя
4. Аккумуляторная батарея
5. Шина данных CAN, блок управления шлюзом
6. Диагностический разъем(DLC)
7. Блок управления электрооборудованием двери водителя
8. Блок управления электрооборудованием двери пассажира
9. Блок управления стояночным тормозом с электроприводом – под днищем
10. Электронный блок управления двигателем
11. Блок управления предпусковым подогревателем охлаждающей жидкости
12. Блок контроля рулевого управления четырьмя колесами – под днищем
13. Блок предохранителей/ реле, моторный отсек 1
14. Блок предохранителей/ реле, моторный отсек 2
15. Блок предохранителей/ реле, моторный отсек 3 — плавкие вставки в блоке предохранителей в моторном отсеке – цепи питания: Генератор, блок предохранителей/ реле в моторном отсеке 1, блок предохранителей/реле в моторном отсеке 2, блок предохранителей/реле приборной панели 1, многофункциональный блок управления 2, насос усилителя рулевого управления, стартер.
16. Блок предохранителей/реле, приборная панель 1
17. Блок предохранителей/реле, приборная панель 2 — с дополнительным отопителем
18. Блок управления ксеноновыми фарами
19. Реле свечей накаливания
20. Звуковой сигнал 1
21. Звуковой сигнал 2
22. Многофункциональный блок управления 1- функции: Центральный замок, аварийная сигнализация, обогреватель заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота, лампы освещения салона, система дистанционного управления центральным замком и запуска двигателя (keyless entry and start), противотуманные фонари, очиститель/ омыватель заднего стекла, замок рулевой колонки, стоп-сигналы, привод открывания задней двери, омыватель лобового стекла
23. Многофункциональный блок управления 2- объединен с блоком предохранителей/ реле 1 в моторном отсеке — функции: Кондиционер, электродвигатель вентилятора системы охлаждения, датчик уровня моторного масла, противотуманные фары, топливный насос, фары, омыватели фар, фонари заднего хода, передние габариты, задние габариты, очистители лобового стекла
24. Блок управления навигационной системой
25. Блок управления системой парковки — за правой задней отделочной панелью
26. Блок управления усилителем рулевого управления
27. Блок управления регулировкой сидений
28. Блок управления подогревом сиденья 1- под сиденьем
29. Блок управления подогревом сиденья 2- под сиденьем
30. Реле подогревателя сиденья — под сиденьем
31. Электронный блок управления SRS
32. Электронный блок управления КПП

Расположение все электронных блоков управления

Обозначение

p, blockquote 5,0,0,0,0 —>

1. Компьютер ABS и системы динамической стабилизации
2. Компьютер системы впрыска топлива
3. Аккумуляторная батарея
4. Компьютер автоматической коробки передач
5. CD – чейнжер
6. Считывающее устройство карты РЕНО
7. Центральный коммутационный блок
8. Компьютер кондиционера
9. Радио- и навигационное оборудование
10. Центральный дисплей
11. Блок управления стеклоподъемниками
12. Компьютер синтезатора речи
13. Датчик бокового удара
14. Компьютер подушек безопасности
15. Панель приборов
16. Компьютер блокировки рулевого колеса
17. Центральный блок салона
18. Корректор сигнальных ламп разряда батареи
19. Компьютер запоминания регулировок положения сиденья водителя
20. Компьютер системы облегчения парковки

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

Расположение блока предохранителей в салоне автомобиля.

С левой стороны сбоку панели.

1 — блок предохранителей

2 — пинцет для извлечения предохранителей

4 — кривошип для аварийного управления люком.

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
26 27	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

Дополнительная плата реле Audi A4.

Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.
