Предохранители киа спортейдж 2: где находятся блоки, схема, расшифровка

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека, недалеко от аккумулятора.

Фото пример

Схема

Назначение предохранителей

1 Резерв
2 40А Система электро привода окон
3 40А Выключатель зажигания
4 10А Компрессор кондиционера
5 20А Двигатель вентилятора конденсатора
6 10А Фара дальнего света (левая)
7 10А Фара дальнего света (правая)
8 10А Фара ближнего света (левая)
9 10А Фара ближнего света (правая)
10 20А Контроль двигателя
11 7,5А Генератор переменного тока
12 15А Стоп-сигналы
13 10А Сигнал
14 20А Автоматическая коробка передач
15 10А Сигнальная лампа аварийной сигнализации
16 15А Топливный насос
17 15А Передние противотуманные фары
18 20А Аудио усилитель

Расшифровка реле

R1 Реле противотуманных фар
R2 Реле электро двигателя вентилятора конденсатора
R3 Резерв
R4 Стартер
R5 Реле звукового сигнала
R6 Подогреватель линии топливо подачи
R7 АКПП
R8 Главное реле системы впрыска
R9 Эл. маг. муфты компрессора кондиционера
R10 Ближний свет фар
R11 Дальний свет фар
R12 Реле электро приводов стекло подъемников
R13 Омыватель фар
R14 Резерв

Блок возле АКБ

Рядом с аккумулятором находится блок предохранителей выполненный в виде плавких вставок.

Схема

Описание

19 120А Генератор
20 100А Предохранители (№4, 5) располагающиеся в монтажном блоке в моторном отсеке; предохранители (№5, 6, 11, 12, 17, 18, 22, 23, 26) и плавкая вставка (№24) располагающиеся в монтажном блоке в салоне
21 30А Блок управления (ABS или ASC)
22 50А Реле неисправности системы ABS; блок управления системы ASC
23 120А Плавкие вставки (№2, 3) и предохранители (№10, 11, 12, 13, 14, 15, 16, 17, 18) располагающиеся в монтажном блоке в моторном отсеке
26 50А Подогревателя линии топливо подачи; подогреватель охлаждающей жидкости

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

Предохранители и реле

Работа автомобильной электроники не может всегда быть стабильной, ведь эксплуатируем мы машину в разных условиях. На электронные системы воздействует нагрузка разного свойства. Чтобы вся система неожиданно не перегорела, устанавливаются реле и КЭА.

Основная задача элементов

Итак, основной функцией КЭА является защитить цепь соединений от перегорания. Реализовывается такая задача довольно просто – когда в течении длительного времени вольтаж превышает заданное производителем значение, система выводит из строя одно звено или группу компонентов. Соответственно, это приводит к размыканию цепи, и предотвращает короткие замыкания.

Основное назначение предохранителя

Другими словами, защитная деталь берет удар на себя. «Жертвуя» собой, она не дает сгореть всей электронике. Достаточно заменить сгоревший элемент новым, чтобы вновь оживить системную защиту.

Подбор

Рекомендуется грамотно подбирать КЭА автомобильной электроцепи, дабы от них был толк. Вот несколько дельных рекомендаций, как их проверить:

  • следует установить их и завести машину – элемент не должен перегореть;
  • цепь компонентов обязана проходить тест на взаимоизбирательность – в случае КЗ, сгореть обязан только один предохранитель (тот, который ближе к очагу замыкания).

Чтобы верно подобрать модель, рекомендуется воспользоваться следующей формулой.

Формула

Тем самым, пользуясь этой формулой, удастся грамотно подбирать предохранители к машине.

Лучше обратить внимание на цвет, который соответствует определенному номиналу. Как правило, КЭА черного цвета являются самыми меньшими по номиналу, сиреневого – самые высокие

Правда, в зависимости от автопроизводителя, цвета могут различаться оттенками.

Набор автомобильных КЭА

Расположение

Диспозиция бывает разной, все зависит от конкретного производителя. В автомобилях Митсубиси монтажный блок с реле устанавливается и под капотом и на приборной панели в салоне. Ниже подробно будет указано, где он расположен на конкретных моделях.

Почему монтажный блок (МБ) не расположить в одном месте? Дело в том, что защитных электрокомпонентов бывает на современном автомобиле очень много, поэтому для удобства МБ бывает несколько.

Под капотом

Устройство защиты и коммутации


Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

  1. Снять аккумулятор;
  2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
  3. Открутить кронштейн, держащий аккумуляторную батарею;
  4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
  5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
  6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
  7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

  • ближний и дальний свет фар;
  • габаритные огни;
  • заднее освещение;
  • система впрыска топлива в двигатель;
  • навигационная система;
  • тяговое реле стартера;
  • другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

  • вентилятора охлаждающей системы двигателей;
  • контроллера предпускового подогрева;
  • усилителя управления рулем;
  • разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

Где находятся предохранители на Шевроле Круз

Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.

Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи.

Второй, в салоне слева, за бардачком

Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель

Сначала можно попытаться устранить проблему самостоятельно.

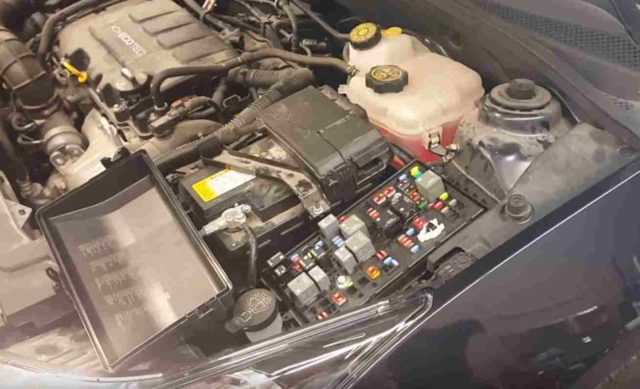

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

Описание

Номер А Защищаемая цепь
1 15 Блок управления коробкой передач
2 15 Блок управления двигателем
3 Не используется
4 10 Электромагнитный воздушный клапан адсорбера
5 15 Зажигание
7 Не используется
8 15 Система впрыска топлива
9 15 Система впрыска топлива, система зажигания
10 15 Блок управления двигателем
11 10 Датчик концентрации кислорода
13 7,5 Электромагнитный клапан адсорбера
14 Не используется
15 20 Очиститель заднего стекла
16 7,5 Зажигание, датчик качества воздуха в салоне (система кондиционирования)
17 5 Зажигание, подушка безопасности
18 10 Датчик положения дроссельной заслонки круз
19 Не используется
20 20 Топливный насос
22, 23, 29 Не используется
30 15 ABS
31 20 Блок управления кузовным оборудованием
32 20 То же
33 30 Обогрев передних сидений
34 25 Люк крыши
35 30 Аудиосистема
36 Не используется
37 10 Предохранитель правой фары дальнего и ближнего света
38 10 Левая фара дальнего и ближнего света
39,40 Не используется
46 10 Вентилятор системы охлаждения
47 10 Датчик концентрации кислорода
48 15 Противотуманные фары
49,50 Не используется
51 15 Звуковой сигнал
52 15 Приборная панель
53 10 Электро зеркало
54 5 Выключатель световых приборов, управление световыми приборами
55 7,5 Складывание зеркал
56 15 Омыватель ветрового стекла
57 15 Замок рулевой колонки
58 Не используется
60 7,5 Обогреватель зеркала
61 7,5 Обогреватель зеркала
62 10 Состояние воздуха
63 7,5 Датчик заднего стекла
64 5 Датчик качества воздуха
65 7,5 Задние противотуманные фары
66 15 Омыватель заднего стекла
67 20 Блок управления подачей топлива
68 Не используется
69 5 Датчик напряжения аккумуляторной батареи
70 5 Датчик дождя
71 Не используется
Плавкие вставки
6 30 Очиститель ветрового стекла
12 30 Тяговое реле стартера
21 30 Задние электрические стеклоподъемники
22 Не используется
24 30 Передние электрические стеклоподъемники cruze
25 20 Вакуумный насос с электронным управлением
26 40 ABS
27 30 Система управления электронным ключом
28 40 Обогрев заднего стекла
41 Не используется
42 40/ 30/ 20 Вентилятор системы охлаждения двигателя
43,44 Не используется
45 40 Вентилятор системы охлаждения двигателя
59 30 Нагреватель дизельного топлива
Реле
R1 Муфта привода компрессора кондиционера
R2 Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5 Передние стеклоочистители
R6 _ Не используется
R7 _ Главное реле системы управления двигателем
R8 Топливный насос
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Зажигание
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида

Моторный отсек

Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.

Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.

Внутри выглядит так:

Расшифровка предохранителей моторного отсека

Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.

Обозначение Мощность, A За что отвечает
А — пинцет для извлечения предохранителей FUSE PULLER*
Ef1 ВАТТ MAIN 30 Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
Ef2 ABS 60 Блок управления АБС, исполнительный блок АБС
Ef3 BLOWERMOTOR 30 Электровентилятор климатической установки
Ef4 IGN-2 30 Электростеклоподъемники, электропривод зеркал заднего вида, стартер
Ef5 IGN-1 30 Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
Ef6 ELEC FAN LO 20 Электровентилятор системы охлаждения двигателя (малая скорость вращения)
Ef7 DEFOG 30 Электрообогрев заднего стекла
Ef8 ELEC FAN HI 30 Электровентилятор системы охлаждения двигателя (высокая скорость вращения)
Ef9 POWER WINDOW 20 Электростеклоподъемники (кроме двери водителя)
Ef10 DIS 15 Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
Ef11 ECM 10 Цепь питания главного реле
Ef12 HEADLAMP 25 Фары головного света, подсветка приборов и органов управления
Ef13 STOP 15 Сигнал торможения
Ef14 DR’S P/WDO 20 Элекгростеклоподьемники (дверь водителя)
Ef15 H/L HI 15 Дальний свет фар
Ef16 HORN 15 Звуковой сигнал
Ef17 A/C 10 Компрессор кондиционера
Ef18 FUEL PUMP 15 Цепь питания топливного насоса
Ef19 PASS F/BOX 15 Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника
Ef20 H/L LO LH 10 Ближний свет (левая фара)
Ef21 EMS 15 Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя
Ef22 INJECTOR 15 Форсунки, система рециркуляции отработавших газов
Ef23 IL LH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
Ef24 FOG 15 Противотуманные фары
Ef25 MIR HEAT 10 Электропривод и электрообогрев зеркал заднего вида
Ef26 DOOR LOCK 15 Система центральной блокировки замков
Ef27 H/L LO RH 10 Ближний свет (правая фара)
Ef28 IL RH 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
Ef29 SPARE 10 Не используется
Ef30 SPARE 15 Не используется
Ef31 SPARE 25 Не используется

Расшифровка реле моторного отсека

Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.

Обозначение Артикул За что отвечает
1 ILLUMINATION RELAY 96190187 Подсветка приборов и органов управления
2 HORN RELAY 96190187 Звуковой сигнал
3 MAIN RELAY 96190189 Главное реле/реле зажигания
4 HEAD LAMP RELAY 96190189 Блок-фары
5 FRT FOG RELAY 96190187 Противотуманные фары
6 A/C COMP RELAY 96190187 Муфта компрессора кондиционера
7 FUEL PUMP RELAY 96190189 Топливный насос, катушки зажигания
8 POWER WINDOW RELAY 96190189 Элекгростеклоподьемники
9 ELEC FAN LO RELAY 96190189 Элекгровентилятор системы охлаждения двигателя (малая скорость вращения)
10 DEFOG RELAY 96190189 Электрообогрев заднего стекла
11 ELEC FAN HI RELAY 96190189 Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения)

Шевроле спарк не заводится нет искры

Нет искры на инжекторе ! Решение проблемы

Нет искры на свечах.

Chevrolet Spark 2015 1.0 АКП Не заводится утром

не заводится авео

Ситуация на дороге-пропала искра.

Модуль зажигания Шевроле Ланос, Дэу Нексия. Ваз, Лада. Проверяем исправность.

Пропавшая искра часть 1

Частный случай: стучит катушка зажигания Матиз

ПРОПАЛА ИСКРА. РАЗБИРАЕМ ТРАМБЛЁР МЕНЯЕМ ДАТЧИК ХОЛЛА НА ВАЗ 2109

  • Краш тест чери амулет видео с комментариями
  • Насос ТНВД КАМАЗ евро 2 337 20
  • Где находится вин номер на Митсубиси фусо
  • Пропадает тяга на горячий Пежо
  • Запчасти для Ниссан альмера 2004
  • Внутреннее устройство замка двери Шевроле Авео
  • Сальник поворотного кулака Nissan Primera p12
  • Ситроен с4 гранд пикассо 2010г
  • Дребезжит рычаг скоростей на КАМАЗе
  • Ситроен ксара пикассо ремонт передней подвески
  • Личинка на дверной замок Форд
  • Панель приборов Opel corsa 1994 год
  • Мазда мпв проблемы с двигателем
  • Сколько масла в Лексус ls460
  • Для Opel omega и литров в коробку

Главная » Хиты » Шевроле спарк не заводится нет искры

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
