Предохранители и реле audi a4 b5, 1994

Дополнительные предохранители и реле Ауди A4 (B6)

В зависимости от комплектации поставки автомобиля возможно наличие дополнительных колодок реле Ауди А4 (B6) в месте расположения блока реле №2.


Дополнительная колодка реле Ауди А4 (B6)

Назначение реле и предохранителей
1 Свободный разъем
2 Свободный разъем
3 Свободный разъем
4 Реле такси
A Свободный разъем
B Опционально: защита от взлома
C Свободный разъем
D Свободный разъем
E Свободный разъем
F Предохранитель для автомобилей специального назначения (10А)
G Предохранитель для вентилятора радиатора V6 (60A)
H Предохранитель управляющего устройства антиблокировочной системы (50А)

Дополнительные блоки в салоне audi a4 b8

6-контактный коммутационный блок на стойке

Находится в пространстве для ног водителя, за боковой обшивкой.

F. Термопредохранитель 1 per. сиденья пер. пассаж. -S46-, 15 А
G. Термопредохранитель 1 per. сиденья водит. -S44-

Блок реле и предохранителей с б/у бортовой сети

Место установки блока реле / предохранителей с б/у бортовой сети под панелью на стороне водителя.

А. Предохранитель 1 б/у ABS -S123-, 40 А

1. Не используется
2. Реле циркуляционного насоса -Л 60-
2. Реле звукового сигнала -J413-
2. Реле вакуумного насоса -J318-
2. Реле внутреннего зеркала задн. вида с автоматической функцией затемнения -J910-
3. Реле питания кл. 15. J329-
4. Б/у дистанционного управл. противоугонной сигнализации такси -J601-

Замена и установка стартера на Ауди А4 Б5

Подготовка инструментов: головки, трещотка, ветошь, смазка, ремкомплект щеток. А также, роликовый подшипник и втулка. Если естественного освещения недостаточно, используем дополнительный источник света.

Определяемся со способом проведения ремонта: устанавливаем новый пусковой механизм или реставрируем нынешний. С точки зрения экономии, выгоднее починить штатное пусковое устройство. Покупка нового стоит 6 – 8 тыс. рублей, а ремонт 2 – 4 тыс. руб. Решающее слово за владельцем технического средства.

  • Чтобы снять ПУ, Ауди устанавливаем на смотровую яму, блокируем задний ряд колес противооткатными башмаками. Выжимаем стояночный тормоз, снимаем клеммы с аккумуляторной батареи;
  • Отвинчиваем силовые клеммы с пускового устройства;
  • Снимаем пусковое устройство со шлицов, извлекаем.

Проводим дефектовку, перебираем ПУ, устанавливаем на штатное место. Осматриваем смежные детали, механизмы, при наличии признаков износа заменяем новыми.

Советы мастеров по уходу и обслуживанию

Покупайте оригинальные детали в официальных точках продажи. Пользуйтесь услугами сертифицированных СТО для диагностики и профилактики.

Не приобретайте дешевые расходные материалы, сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.

Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.

Средний ресурс эксплуатации стартера 80 – 95 тыс. км, плановая профилактика каждые 20000 км.

В случае трудностей в обслуживании техники, дополнительно прочтите рекомендации руководства по эксплуатации, получите консультации у мастеров СТО, менеджеров автосалонов.

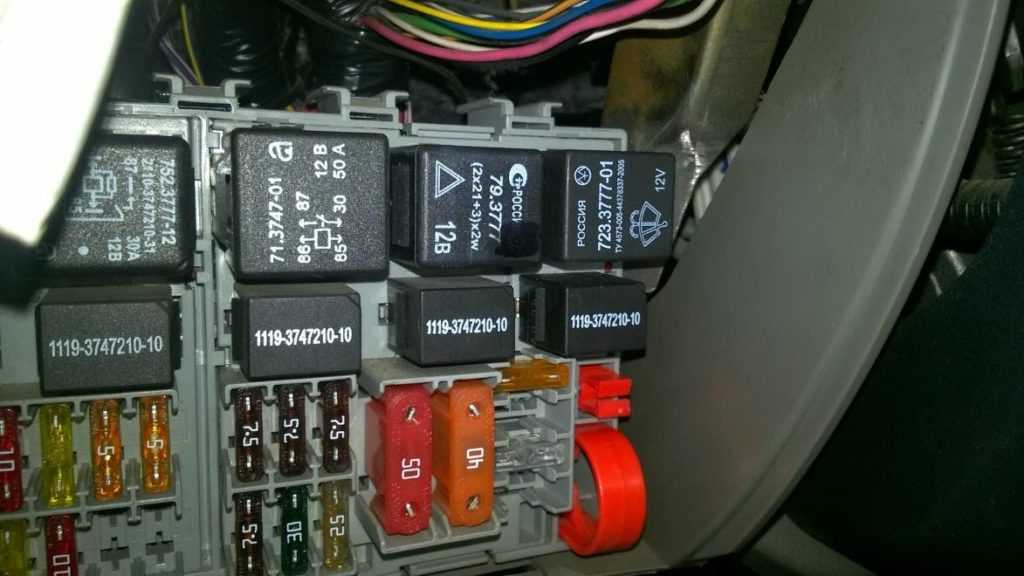

Как подобрать и заменить реле на Калине

Реле в машине используется для дистанционного управления потребителями, требующих больших токов.

К примеру, чтобы активировать стартер – контактов замка зажигания и его проводки будет недостаточно. Поэтому замок служит лишь средством управления, а реле замыкает силовые контакты и цепь втягивающего реле.

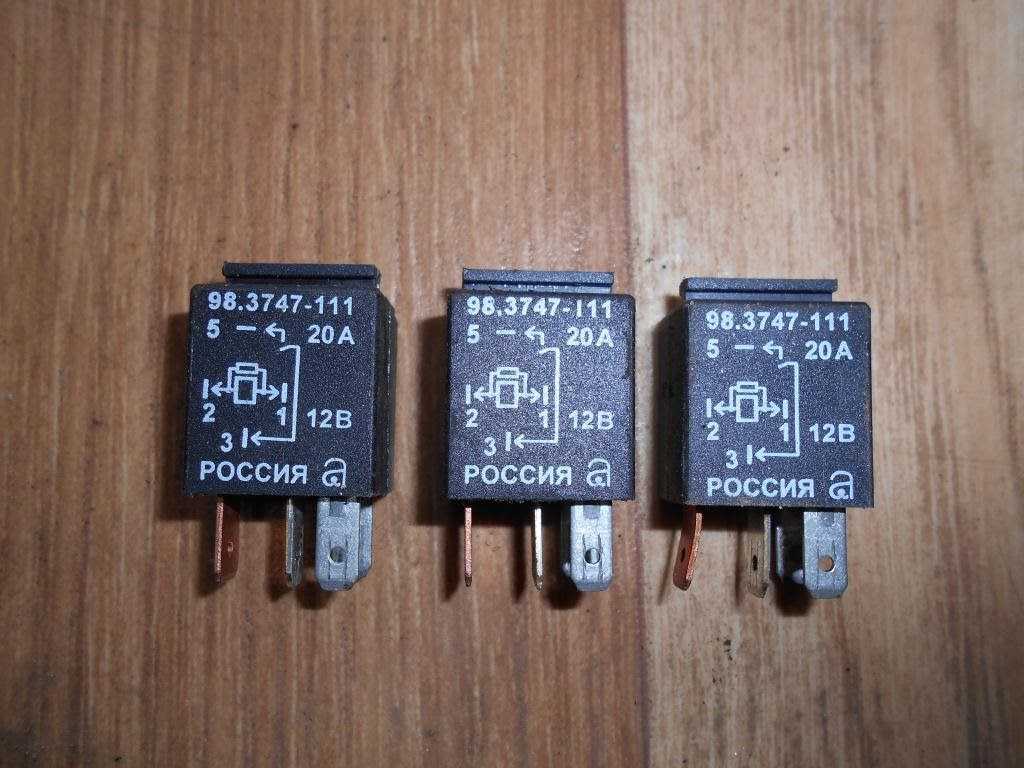

В автомобилях обоих поколений применяются самые обычные 4-х и 5-ти контактные реле. Однако используется здесь два вида размеров, при подборе следует это учитывать. Лучше посмотреть характеристики реле на корпусе и купить точно такое же или показать нужное реле продавцу автозапчастей. Автомобильные реле могут различаться по силе тока, количеству и расположению контактов.

Для замены неисправных реле и предохранителей на Ладе Калине используется специальный инструмент «щипцы», которые установлены в правом нижнем углу. Те, что побольше – для реле, а те, что поменьше – для предохранителей.

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения За что отвечает (с описанием)
F (Ф-1) / 20 Спидометр, тахометр, датчики
F (Ф-2) / 5 Резервация
F (Ф-3) / 10 Резервация
F (Ф-4) / 10 Резервация
F (Ф-5) / 20 Автомобильный сигнал
F (Ф-6) / 30 Центральный замок
F (Ф-7) / 30 Резервация
F (Ф-8) / 20 Система электрического питания
F (Ф-9) / 10 Стеклоочистители лобового стекла
F (Ф-10) / 10 Омыватели передних фар
F (Ф-11) / 10 Омыватель заднего стекла
F (Ф-12) / 10 Топливная аппаратура (дополнительно)
F (Ф-13) / 30 Контролер трансмиссии автоматического типа
F (Ф-14) / 30 Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10 Автомобильная розетка
F (Ф-16) / 15 Дополнительная электрическая сеть
F (Ф-17) / 15 Аварийка, поворотники
F (Ф-18) / 20 Резервация
F (Ф-19) / 20 Обогрев заднего стекла
F (Ф-20) / 20 Кислородный датчик
F (Ф-21) / 20 Резервация
F (Ф-22) / 20 Стеклоподъемники
F (Ф-23) / 20 Система курсовой стабилизации
F (Ф-24) / 20 АБС (ABS)
F (Ф-25) / 15 Резервация
F (Ф-26) / 15 Резервация
F (Ф-27) / 20 Подсветка вещевого ящика
F (Ф-28) / 15 Вентилятор отопителя (печка)
F (Ф-29) / 15 Система кондиционирования
F (Ф-30) / 20 Топливная система, бензонасос
F (Ф-31) / 15 Система безопасности
F (Ф-32) / 20 Резервация
F (Ф-33) / 20 Датчик силового агрегата
F (Ф-34) / 20 Боковые зеркала
F (Ф-35) / 20 Стоп сигналы
Обозначения Какой за что отвечает / что обеспечивает
K 1 Подсветка
K 2 Освещение салона
K 3 Реле омывателя лобового стекла
K 4 Резервация
K 5 Резервация
K 6 Электронный блок управления силовым агрегатом
K 7 Резервация
K 8 Резервация
K 9 Резервация
K 10 Стоп сигналы
K 11 Головной свет
K 12 Дроссельная заслонка
K 13 Стеклоподъемники
K 14 Противотуманные фары задние
K 15 Зажигание
K 16 Топливная аппаратура
K 17 Электрическое оборудование
K 18 Резервация

Признаки неисправности предохранителей на Audi А6

  • Между модулями простреливаем искра;
  • В месте расположения монтажного блока слышен запах плавленой пластмассы;
  • На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
  • При подаче тока штатное оборудование не активно.

Частые причины выхода из строя предохранителей

  • Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
  • Покупка не оригинальных запчастей;
  • Нарушение технологии установки деталей;
  • Механическое повреждение монтажного блока;
  • Короткое замыкание в электрической цепи;
  • Повреждение изоляционного слоя автомобильной проводки;
  • Окисление контактов, образование конденсата, ослабленные контакты на клеммах.

Ремонт предохранителей С4 своими руками

Процедура невозможна. Плавкие вставки не подлежат восстановлению и являются одноразовыми. Чтобы поменять предохранитель достаточно выполнить ряд действий.

  1. Вскрыть крышку монтажного блока.
  2. Внутри найти нужный предохранитель.
  3. На обратной стороне крышки блока имеется специальный пинцет. При помощи него нужно вынуть плавкую вставку из гнезда и установить не ее место исправную.
  4. Собрать модуль в обратном порядке.

Замена предохранителя прикуривателя

Потребуется выполнить ряд действий.

  1. Отключить питание бортовой сети от аккумулятора.
  2. Вскрыть крышку салонного монтажного блока и откинуть защитную панель.
  3. Далее найти нужную вставку (расположение зависит от типа монтажного блока).
  4. Используя пинцет или специальные щипцы вынуть уставку со своего места и заменить ее исправной.
  5. Собрать панель в обратном порядке.

Замена реле регулятора

  1. Отключить бортовое питание.
  2. Ослабить ремень генератора и демонтировать устройство с автомобиля.
  3. Используя набор ключей и наставок, разобрать корпус устройства.
  4. Далее потребуется найти и открутить регулятор с посадочного места.
  5. Собрать механизм в обратном порядке.

Замена реле топливного насоса

В некоторых версиях автомобиля, реле устанавливается в монтажном блоке под капотом. Для замены устройства потребуется вынуть блок с посадочного места, предварительно отключив питание.

Замена втягивающего реле стартера

Процедура выглядит так.

  • Отключить аккумулятор.
  • Снять воздушный фильтр и защиту картера двигателя.
  • Далее отсоединить клеммы от втягивающего и выкрутить крепежные болты.

  • После того, как разобрана половина машины следует приниматься за само стягивающее. Откручиваем шпильки крепления и меняем элемент на новый.
  • После этого вся конструкция собирается в обратном порядке.

Правильный подбор изамена предохранителей на Калине

Предохранитель в машине представляет собой пластиковое изделие с двумя контактами, внутри которого находится плавкая вставка.

Разные предохранители рассчитаны на разное значение тока и при превышении этого параметра вставка перегорает

Очень важно на место нужного предохранителя установить такой же и не ошибиться.

К примеру, если на прикуриватель установлен предохранитель на 15 Ампер, то поставить вставку на 60 Ампер или на 5 уже нельзя.

Дело в том, что при большом токе срабатывания, прибор может сгореть или оплавить проводку в случае неисправности. А при большом токе в 15 Ампер, предохранитель на 5 Ампер может сработать сразу после включения прибора, так как не рассчитан на такую работу.

Плавкие вставки отличаются по цвету и амперажу. В настоящий момент, в автомобилях используют следующие цвета и предохранители:

Цвет Наглядно Ток срабатывания
Коричнево-желтый
Коричневый 7,5А
Красный 10А
Голубой 15А
Желтый 20А
Белый 25А
Зеленый 30А
Оранжевый 40А
Красный 50А
Голубой 60А

В автомобилях Лада Калина 1 и 2 поколения используются ножевые предохранители стандартов Norma и Maxi. Последние применяются на Калине 2 в подкапотном пространстве и несколько таких используется на Lada Kalina 1 в салоне.

Чтобы заменить предохранители, в основном блоке есть специальный съемник, который находится в правом нижнем углу.

Предохранители и реле Honda CR-V 3

Рассмотрены автомобили Хонда СРВ 3 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.

В зависимости от года выпуска и комплектации автомобиля расположение предохранителей и реле может отличаться от вашей, поэтому смотрите схему, расположенную на наклейках вашего автомобиля.

Блок предохранителей и реле в моторном отсеке honda cr-v 3.

Расположен слева задней части моторного отсека.

Схема расположения предохранителей и реле в блоке.

наклейка расположена на внутренней стороне крышки блока.

хонда срв 3 с дизельным двигателем.

для увеличения нажмите на изображении.

Реле электромагнитной муфты компрессора кондиционера

(100A) Главный предохранитель аккумуляторной батареи

(50A) Главный предохранитель фар

(30A) Преднатяжители ремней безопасности

(80A) Главный предохранитель дополнительного оборудования

(70A) Блок управления свечами накаливания

(40A) Главный предохранитель электрических стеклоподъемников

(7,5A) Электромагнитная муфта компрессора кондиционера

(15A) Управление двигателем

(7.5A) Блок управления системой впрыска

(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя

(30A) Обогреватель заднего стекла

(10A) Фонари заднего хода

(7,5A) Освещение салона

(30A) Подогреватель топлива

(30A) Электродвигатель основного вентилятора

(7,5A) Подогреватель топлива

(15A) Звуковой сигнал, стоп-сигналы

(15A) Аварийная световая сигнализация

(30A) Электродвигатель вентилятора конденсатора кондиционера

(20A) Управление двигателем

(20A) Электропривод передних сидений

(20A) Электропривод передних сидений

(30A) Омыватель фар

расположение предохранителей и реле в монтажном блоке под капотом для автомобилей хода срв 3 с бензиновым двигателем.

для увеличения нажмите на изображении.

описание и назначение.

Реле катушки зажигания

Реле электромагнитной муфты компрессора кондиционера

Реле кислородного датчика

Реле обогревателя заднего стекла

Реле системы управления двигателем

Реле очистителя заднего стекла

Реле электродвигателя вентилятора кондиционера/отопителя

Реле блока управления дроссельной заслонкой

Реле электродвигателя вентилятора конденсатора кондиционера

(100A) Главный предохранитель аккумулятора

(50A) Замок зажигания

(50A) Главный предохранитель фар, Главный предохранитель электрических стеклоподъемников

(30A) Преднатяжители ремней безопасности

(20A) Электродвигатель вентилятора конденсатора кондиционера

(20A) Электродвигатель вентилятора системы охлаждения

(30A) Обогреватель заднего стекла

(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя

(15A) Аварийная световая сигнализация

(15A) Управление двигателем

(15A) Звуковой сигнал, стоп-сигналы

(20A) Электропривод передних сидений

(20A) Электропривод передних сидений

(7,5A) Электродвигатель вентилятора конденсатора кондиционера

(30A) Преднатяжители ремней безопасности

(15A) Катушки зажигания

(15A) Управление двигателем

(7,5A) Электромагнитная муфта компрессора кондиционера

(15A) Управление двигателем

(7.5A) Освещение салона

(10A) Фонари заднего хода

Дополнительный блок под капотом.

Блок предохранителей в салоне honda cr-v.

Находится под панелью приборов со стороны водителя.

Схема расположения предохранителей — бензин.

для увеличения нажмите на изображении.

Реле электропривода стеклоподъемников

Реле топливного насоса

(7.5A) Электрические стеклоподъемник

(15A) Топливный насос

(7,5A) Блок управления системой ABS/VSA

(15A) Подогреватель передних сидений

(20A) Противотуманные фары

(10A) Лампы системы освещения в дневное время

(10A) Очиститель заднего стекла

(7,5A) ODS (Система обнаружения пассажиров на сиденьях)

(7,5A) Приборная панель

(10A) Электронный блок управления SRS

(10A) Правая фара (дальний свет)

(10A) Левая фара (дальний свет)

(7,5A) Маломощные лампы (внутреннее освещение салона)

(7,5A) Маломощные лампы (Наружные приборы освещения)

(10A) Правая фара (ближний свет

(10A) Левая фара (ближний свет)

(20A) Главный предохранитель цепи дальнего света фар

(15A) главный предохранитель маломощных ламп

(7,5A) Задний противотуманный фонарь

(20A) Главный предохранитель цепи ближнего света фар

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
