Описание для renault kangoo 1 поколения

Блоки под капотом

Находится с левой стороны, около стойки.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема предохранителей

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

1 (30А) Управление двигателем (система впрыска)
2 (30А) Управление электродвигателем вентилятора системы охлаждения (некоторые модели)
3 (5А) Управление двигателем (D7F726)
4
5 (15А) Управление двигателем
6 (70А) ЭБУ системы предпускового подогрева
7 (50А) Управление электродвигателем вентилятора системы охлаждения
8 (60А) Комбинированный переключатель, лампы системы освещения в дневное время (некоторые модели), блок предохранителей/ реле, приборная панель (F4-F9), реле основных цепей зажигания
9 (25А) Антиблокировочная система тормозов(ABS)
10 (60А) Антиблокировочная система тормозов(ABS)
11 (60А) Центральный замок (некоторые модели), комбинированный переключатель, блок предохранителей /реле, приборная панель (F35) (некоторые модели), лампы аварийной сигнализации (некоторые модели), замок зажигания
12 (40А) Блок управления вентилятором кондиционера/ отопителя, электродвигатель вентилятора кондиционера/ отопителя

Схема реле

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Назначение

Предохранители в салоне

Как и в рено кангу 2 поколения, он находится в левой части приборной панели.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Актуальное описание на обратной стороне защитной крышки.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Расшифровка

p, blockquote 19,0,0,0,0 —>

1
2 (10А) Аудиосистема/ навигационная система, часы, многофункциональный дисплей, электропривод зеркал заднего вида на дверях, телефон
3 (15А) Многофункциональный блок управления
4 (30А) Тепловой предохранитель (F2/F3)
5 (30А) Разъем электрооборудования прицепа
6 (10А) Противоугонная система (некоторые модели), диагностический разъем (DLC), иммобилайзер, приборная панель, многофункциональный блок управления
7 (30А) Обогреватель заднего стекла
8 (30А) Многофункциональный блок управления
9 (15А) Противотуманные фары
10
11
12
13
14 (15А) Реле электромагнитной муфты компрессора кондиционера (некоторые модели), очиститель/ омыватель заднего стекла, фонари заднего хода, очиститель/ омыватель лобового стекла
15 (20А) Многофункциональный блок управления, очиститель/ омыватель лобового стекла
16 (15А) Выключатель стоп-сигналов (датчик положения педали тормоза), диагностический разъем (DLC), комбинация приборов, электронный блок управления SRS, телефон, реле блокировки селектора АКПП
17 (10А) Антиблокировочная система тормозов(ABS)
18 (2А) Блок управления противоугонной системой(некоторые модели), многофункциональный блок управления
19 (25А) Электропривод стеклоподъемников
20 (25А) Электропривод стеклоподъемников
21 (20А) Подогреватели сидений (некоторые модели)
22 (20А) Люк
23
24 (15А) Электронный блок управления кондиционером (LHD)
25 (15А) Аудиосистема/навигационная система, предохранитель прикуривателя рено кангу, многофункциональный блок управления, реле основных цепей зажигания:
26 (25А) Панель управления кондиционером/отопителем
27 (10А) Левая фара-дальний свет, комбинация приборов
28 (10А) Правая фара — дальний свет
29 (10А) Левая фара — ближний свет, корректор фар
30 (10А) Правая фара — ближний свет, корректор фар, комбинация приборов
31 (10А) Панель управления кондиционером/ отопителем, аудиосистема/ навигационная система, центральный замок, прикуриватель, многофункциональный дисплей, аварийная сигнализация, выключатель обогревателя заднего стекла, комбинация приборов, передний левый габарит, лампа подсветки номерного знака, многофункциональный блок управления, выключатель электропривода люка, подсветка выкпючателей
32 (10А) Электропривод стеклоподъемников, подогреватель сидений, передний правый габарит, подсветка выключателей, переключатель выбора режима работы АКПП
33 (10А) Комбинация приборов, задние противотуманные фонари
34 (15А) Звуковой сигнал
35 (10А) Указатели/ аварийная сигнализация (некоторые модели), многофункциональный блок управления
36 (10А) Обогреватель зеркал заднего вида на дверях
37
38
39

Так же рядом находиться блок с реле.

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,1,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Обозначение

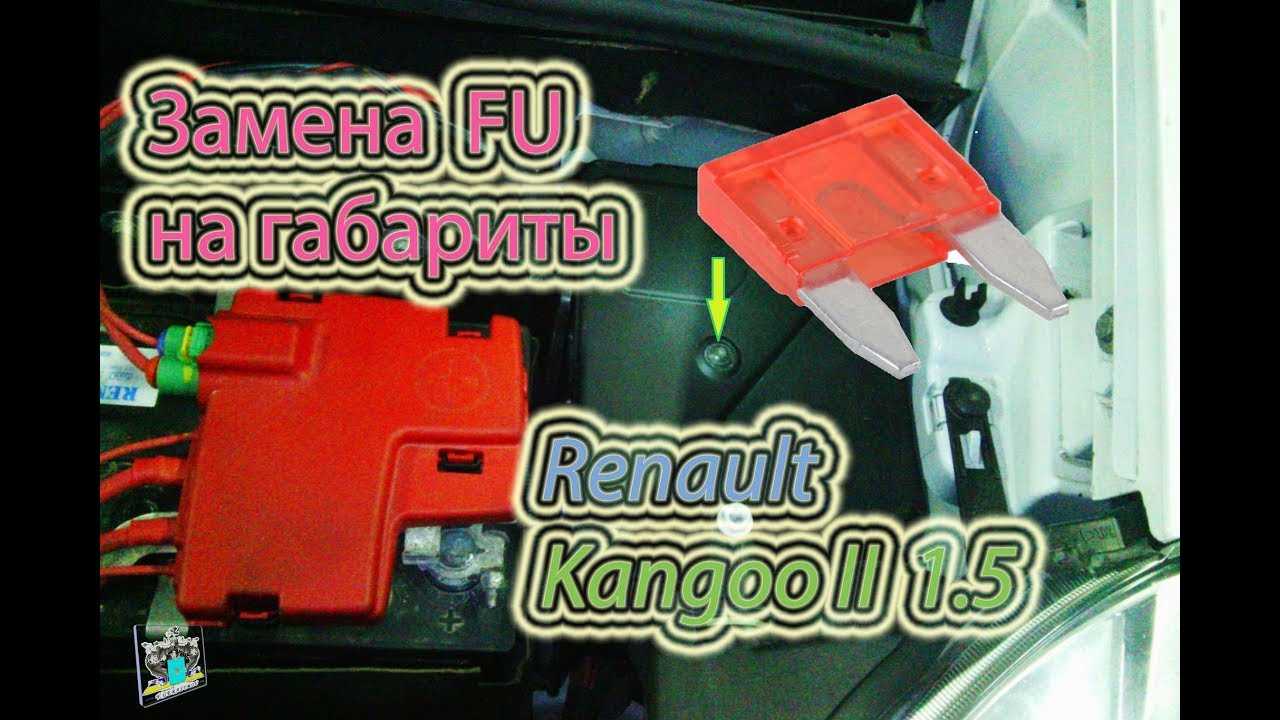

Замена предохранителей Renault Kangoo 2 с 2007 года

Предохранители – Инструкция по эксплуатации RENAULT Kangoo Fourgon

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам предохранители под капотом рено кангу 2 в котором будет указан доступ для скачивания книги.

Самые распространенные из них: На карте стоит ограничение на оплату покупок в интернет Пластиковая карта не предназначена для совершения платежей в интернет. Пластиковая карта не активирована для совершения платежей в интернет.

Передняя панель во всех комплектациях нового Kangoo двухтональная — темный верх, светлый низ. Рычаг коробки передач переместился на прилив консоли под руку водителя.

При желании, спинки всех сидений, кроме водительского, можно сложить вровень с полом багажника, образуя погрузочную площадку длиной 2,5 м, тем самым увеличивая емкость багажника с до л.

Грузовые версии Express оборудованы сетчатой перегородкой, отделяющей кабину водителя от грузового отсека.

Боковая сдвижная дверь наряду с задними распашными створками значительно упрощают погрузку- выгрузку. Линейку силовых агрегатов составляют дизель dCi объемом 1.

Коробки передач — пяти- или шестиступенчатые механические, предохранители под капотом рено кангу 2 четырехдиапазонный автомат Proactive. В список стандартного оборудования нового Kangoo входят дисковые тормоза всех колес, дюймовые колесные диски, а также ломающиеся при столкновении рулевая колонка и педаль тормоза.

По желанию покупателя на автомобиль могут быть установлены активный круиз-контроль, до шести подушек безопасности включая занавескиESP, регулятор тормозного момента MSR при резком переключении передач вниз система понижает обороты двигателя, предупреждая срыв машины в заноспарктроник, датчики освещенности и дождя, разъемы для подключения USB, MP3 и iPod.

Рено кангу предохранители и реле

Renault Kangoo — это один из наиболее удачных коммерческих автомобилей в своем классе. Он не только демонстрирует отменные потребительские свойства, но также выгодно отличается от некоторых конкурентов неплохим соотношением цены и качества.

Renault Kangoo замечательно подойдёт как для обслуживания нужд компаний и небольших, и достаточно крупныхтак и для эксплуатации в качестве личного автомобиля. В последнем случае наиболее интересным вариантом является, безусловно, грузопассажирская версия.

Реле в салоне

Реле (до 02.2001)

Реле (до 02.2001)

Реле
1 Реле противотуманных фар
2 Реле обогрева заднего стекла
3 Реле индикатора / реле аварийной сигнализации
4 Электрическое реле закрытия окон
5 Реле открывания электрического окна
6
7 Реле боковых / задних фонарей (с дневными ходовыми огнями)
8 Реле ближнего света фар (с дневными ходовыми огнями)
9
10 Реле электродвигателя стеклоочистителя
11 Реле стеклоочистителя заднего стекла
12 Реле обратной связи (1999 ^)
13 Центральный замок реле блокировки
14 Реле центрального замка – разблокировка
15 Реле вспомогательных цепей зажигания
16 Реле датчика уровня топлива (LPG) (06/00 ^)
17 Реле насоса омывателя фар (06/00 ^)
18 Многофункциональный модуль управления

Эстафета (с 03.2001)

Реле
1 Реле боковых / задних фонарей (с дневными ходовыми огнями)
2 Реле дневных ходовых огней
3 Реле противотуманных фар, переднее
4 Реле ближнего света фар (с дневными ходовыми огнями)
5 Реле насоса омывателя фар 1
6 Реле насоса омывателя фар 2
7 Многофункциональный модуль управления

Предохранители и реле в салоне

Блок 1

Расположен в верхней части приборной панели.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,1,0,0,0 —>

Фото

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Схема

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Расшифровка

p, blockquote 21,0,0,0,0 —>

F1
F2 (10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера
F3 (10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса
F4 (20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла
F5 (15A) Лампы освещения салона
F6 (20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели /очистители лобового стекла
F7 (15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет
F8 (7,5A) Правые передние габариты
F9 (15A) Указатели поворота/аварийная сигнализация
F10 (10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика
F11 (30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса
F12 (5A) Система SRS
F13 (5A) Антиблокировочная система тормозов (ABS)
F14 (15A) Звуковой сигнал(ы)
F15 (30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников
F16 (30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников
F17 (10A) Задние противотуманные фонари
F18 (10A) Обогреватель зеркал заднего вида на дверях
F19 (15A) Правая фара-ближний свет
F20 (7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей
F21 (30A) Омыватель заднего стекла, дальний свет фар
F22 (30A) Центральный замок
F23 (15A) Разъемы питания дополнительного оборудования
F24 (15A) Разъем подключения дополнительного оборудования (задний), прикуриватель
F25 (10A) Выключатель стоп-сигналов (датчик положения педали тормоза), обогреватель заднего стекла, замок рулевой колонки (некоторые модели)
F26

Блок 2

Он находится за бардачком, со стороны пассажира.

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,1,0 —>

p, blockquote 25,0,0,0,0 —>

Обозначение

p, blockquote 26,0,0,0,0 —>

17 Реле кондиционера
2 Реле электропривода сидений
3 Реле насоса омывателя фар
4 Реле стоп-сигналов
5 Реле 1 системы освещения в дневное время
6 Реле 2 системы освещения в дневное время
7 Реле электропривода задних стеклоподъемников (некоторые модели)
F26 (30A) Разъем электрооборудования прицепа
F27 (30A) Люк
F28 (30A) Электропривод стеклоподъемника, левый задний
F29 (30A) Электропривод стеклоподъёмника, правый задний
F30 (5A) Датчик положения рулевого колеса
F31 (30A) Шторка люка
F32
F33
F34 (15A) Электропривод сиденья -со стороны водителя
F35 (20A) Подогреватель передних сидений
F36 (20A) Электропривод сиденья — со стороны водителя
F37 (20A) Электропривод сиденья пассажира

Блок 3

Находится рядом с ЦЭБКС со стороны водителя

p, blockquote 27,0,0,0,0 —>

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Описание

p, blockquote 30,0,0,0,0 —>

1 Реле противотуманных фар
2 Реле 1 основных цепей зажигания
3 Реле электродвигателя очистителя заднего стекла
4 Реле стартера
5 Реле вспомогательных цепей зажигания
6 Реле 2 основных цепей зажигания
7 Реле обогревателя заднего стекла
F1 Шунтирующий резистор электропривода стеклоподъемников-передние
F2 Шунтирующий резистор электропривода стеклоподъемников-задние
F3 Шунтирующий резистор системы освещения в дневное время — передние габариты
F4 Шунтирующий резистор системы освещения в дневное время — ближний свет

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —> p, blockquote 33,0,0,0,1 —>

Блок предохранителей и реле Renault Kangoo 2 на аккумуляторе

На аккумуляторе также есть блок предохранителей. Весьма спорное решение, но видимо французы решили что это нормально. Выглядит примерно так.

F1 175А Предохранитель генератора (103) — блока предохранителей защиты цепей силового питания (777) — Блока защиты и коммутации (1337).
F2 Предохранитель цепи подачи «+» аккумуляторной батареи на стартер через предохранитель (163) — 2 А на автомобилях с бензиновыми двигателями или 500 А на автомобилях с дизельными двигателями
F3 40А Предохранитель «+» аккумуляторной батареи через предохранитель на системы двигателя через блок защиты и коммутации
F4 40А Предохранитель «+» аккумуляторной батареи через предохранитель электровентилятора системы охлаждения двигателя (1014-188) через Блок защиты и коммутации (1337) — стартера (163) через Блок защиты и коммутации (1337)
F5 70А Предохранитель «+» аккумуляторной батареи через предохранитель к электроусилителю рулевого управления (1232)
F6 40А Предохранитель цепи «+» аккумуляторной батареи через предохранитель блока предохранителей и реле салона (260) — ЦЭКБС (645).

Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1

Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.Подкапотная часть.

Обозначение Расшифровка
А Релюшка топливного насоса
В Аппаратура ЭСУД
С/I Релейный выключатель 1/2 нагревателя ОЖ
D Электромагнитная муфта компрессора кондиционера
F Магистраль стартера (для АКПП)
G/H Не используются
J /K Высокая/низкая скорость вращения вентилятора радиатора

Предохранители:

Номер Назначение
1 Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания
2 ЭСУД
3 Управление кондиционером
4/5/8 Система двухкомпонентной топливоподачи
6 АКПП, стартер.
7 Подогрев топливного фильтра (для дизеля), подушки безопасности.
9/10 Диоды кондиционера
11 Нагреватель антифриза, питание свечей накаливания
12/13 15/17 Не используются
14 Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра
16 Контроллер системы АБС
18 Подогрев ветрового окна
19 Питание привода печки
20 ЭБУ
21 Питание на салонный монтажный блок
22 Иммобилайзер, клаксон.

Предохранители Рено Сценик 3/Меган 3

Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.

Номер Назначение
1/3 Привода стеклоподъемников задних дверей для левой и правой стороны соответственно
2 Не применяется
4 Омыватель стекла кормовой части автомобиля
5 Подогрев зеркал заднего вида
6 Штатная акустическая система, привод регулировки зеркал.
7 Выключатель клаксона
8 Питание на реле вентилятора радиатора, индикация приборной панели
9/10 ПТФ для задней и передней части машины соответственно
11/13 Габаритные огни с правого и левого борта соответственно
12 Омыватели фар оптики
14/15 Не используются
16 Питание датчиков АБС
17 Релюшка привода стеклоподъемника переднего пассажира
18 Стопы, контроллер АКПП, питание блока стеклоподъемников
19 Фонари включения заднего хода, управляющая часть ЭСУД
20/21 Резерв
22/24 Ламы дальнего света передней оптики
23 Привод стеклоподъемника водительской двери
25 Переключатели кондиционера, привод люка (при наличии)
26 Питание модуля дополнительного оборудования
27 Система подогревателя сидений
28 Привод системы отопителя
29/31 Лампы ближнего света
30 Прикуриватель, питание акустической системы непосредственно от АКБ.
32 Резерв
33 Перемычка на фарах.

В нижнем ряду панели отдельно вынесены самые востребованные элементы.

Обозначение Применение
А Поворотники и аварийка
В Контроль блока управления
С Питание центрального замка
D Дворники
E Питание на привод блока стеклоподъемников
F Подогрев заднего стекла и зеркал

Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.

Маркировка Назначение
A Силовая магистраль насоса омывателя фар головной оптики
B ДХО – фары
C ДХО – габариты
D Главное реле ДХО

Предохранитель кондиционера

Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.Под капотом смонтировано реле D, ответственное за питание муфты кондиционера. Переключатель вентилятора выведен на элемент №1. Система управления проходит через вставку 3, а диоды работают от 9/10.

Силовая магистраль вентилятора отопителя питается от элемента 19.

Реле и предохранитель стартера

Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.

Печка

Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.Резистор на двигателе размещен под приборкой у печки.

Бензонасос

В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.

Предохранитель прикуривателя Меган и Сценик 1

Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.

Повороты

Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.

Где предохранитель на бензонасос на ВАЗ-2110

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ-2110 агрегат для подачи топлива может быть электрическим или механического типа. Тут всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке.

Доступ к бензонасосу возможен через ревизионный люк, расположенный под задним сидением.

Устройство узла простое . Он состоит из электродвигателя, на который подается питание. На выходе из насоса устанавливается фильтр. Также в системе подачи топлива есть и другие фильтра. Это помогает предотвратить засорение топливопровода.

Блок предохранителей и реле Renault Kangoo 2 в салоне

Блок предохранителей находится слева внизу, относительно руля и водительского сидения. В панели приборов есть окошко, которое можно открыть и увидеть там предохранители.

Собственно даже на обратной стороне крышки можно найти значки и понять какой предохранитель и за что отвечает. Смотрите таблицу.

Ну или еще проще смотрим другую таблицу!

Расшифровка предохранителей Назначение предохранителя в цепи Кангу 2
1 Не используется
2 10А Предохранитель прикуривателя (101) или розетки для дополнительного оборудования (506)
3 15А Аудиосистема (261), многофункциональный дисплей (653), реле питания сиденья (1399), реле включения стоп-сигналов (1524) — реле потребителей электроэнергии № 2 (1389)
4 10А Розетка для дополнительного оборудования 2-го ряда сидений (1382)
5 5А Питание щитка приборов (247)
6 30А Предохранитель центрального замка или системы блокировки внутренних ручек дверей
7 20А ЦЭКБС (645) (лампы аварийной сигнализации и противотуманного света)
8 10А Предохранитель элементов обогрева наружных зеркал заднего вида со стороны водителя и пассажира (239-240)
9 10А Реле потребителей электроэнергии № 2 (1389) и реле «+» работающего двигателя внутреннего сгорания (1615)
10 15А Аудиосистема (261) — многофункциональный дисплей (653) — блок интерфейса мультиплексной сети (мультиплексная сеть (1714) — видеодисплей (1127)
11 10А ЭБУ климатической установки (419), реле потребителей тока 1 (1155), плафона освещения салона, лампы освещения багажного отделения, выключателя стоп-сигнала
12 5А ЦЭКБС (645)
13 5А Предохранитель переднего плафона (213) — центрального плафона (529) — датчика дождя и освещенности (1415)
14 5А Реле управления электростеклоподъемников (471) — реле системы обеспечения безопасности детей (750) — реле электрических стеклоподъемников (703) — ЭБУ климатической установки (419)
15 10А ЦЭКБС (645) — ЭБУ АБС (118)
16 15А ЦЭКБС (645), выключателя стоп-сигнала (160), ЭБУ АБС и автоматической коробки передач (119), правого и левого заднего фонаря, верхнего стоп-сигнала (639)
17 20А Блок подрулевых переключателей (1519), двустороннего насоса омывателя ветрового и заднего стекол (677)
18 5А Предохранитель ЦЭКБС (645) — приемного кольца (1618)
19 30А Реле электростеклоподъемников (471)
20 15А Реле питания сиденья (1399) — обогрева сидений водителя и пассажира (385-386) — выключателей подогрева правого и левого сидений (1513-1514)
21 15А Блок подрулевых переключателей (1519) — главного электромагнитного звукового сигнала (105) — диагностического разъема (225)
22 15А ЦЭКБС (645) — электродвигателя очистителя заднего стекла (211) — электродвигателя очистителя стекла двери (1881)
23 Питание электро вентилятора нагнетания холодного воздуха (164) 20 A для системы кондиционирования или 30 A для стандартной системы отопления
24 20А Питание электровентилятора нагнетания холодного воздуха (164)
25 Не используется
26 Не используется
27 40А ЦЭКБС (645) — электродвигателя стеклоподъемника двери водителя и пассажира
28 Не используется
29 Не используется

. смотрите расположение этих предохранителей в блоке

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Монтажный блок предохранителей и реле в салоне Ford Focus (европеец)

Расшифровка.

Предохранитель Сила тока, А Цвет Предохраняемая электрическая цепь
30 7,5 Коричневый ABS-модуль
31 15 Голубой Радио
32 10 Красный Выключатель света
33 15 Голубой Аварийный свет
34 20 Желтый Электронный модуль, часы
35 7,5 Коричневый Звуковой сигнал, привод сидений
36 7,5 Коричневый Освещение салона, привод зеркал
37 25 Белый Привод стеклоподъемников, без центральной
38 блокировки дверей
39 10 Красный Свет заднего хода, автоматический привод
40 25 Белый Стеклоподъёмник, центральный замок
41 Не занят
42 Не занят
43 15 Голубой Стеклоподъёмник, задний очиститель
44 20 Желтый Противотуманная фара, контрольная лампа
45 Не занят
46 15 Голубой Предохранитель прикуривателя
47 7,5 Коричневый Парковочный свет (левый)
48 7,5 Коричневый Парковочный свет (правый)
49 25 Белый Обогрев заднего стекла
50 7,5 Коричневый Радио, панель приборов, центральный таймер
51 7,5 Коричневый Обогрев зеркал
52 Не занято
53 10 Красный Свет заднего хода, обогрев форсунок омывателя
54 15 Голубой Свет тормоза
55 20 Желтый Очиститель лобового стекла
56 25 Белый Электроподъемник боковых стекол
57 Не занято
58 7,5 Коричневый Кондиционер, вентилятор салона
59 7,5 Коричневый Электронный модуль, приборная панель
60 7,5 Коричневый Модуль подушек безопасности
61 7,5 Коричневый Включатель света
62 15 Голубой Обогрев передних сидений
63 20 Желтый Центральный регулятор (задняя сторона монтажного блока)

Реле монтажного блока (европеец)

Реле Цвет Включаемые цепи
17 Черный Блокировка включения стартера
18/19 Черный Интервалы стеклоочистителя вперед/назад
20 Не занято
21 Не занято
22 Не занято
23 Черный Звуковой сигнал
24 Черный Защита батареи
25 Черный Обогрев заднего стекла и зеркал

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

выключаем зажигание;
на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
на днище под сиденьем находится лючок, он крепится на двух саморезах;

отворачиваем шурупы, демонтируем лючок;

разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;

отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);

откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);

гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
снимаем с бензонасоса сетку, устанавливаем новую деталь;
монтируем на место электробензонасос

Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

Замена предохранителей Nissan Primera своими руками

Все по теме Замена предохранителей Nissan Primera

Александор

Уважаемый Валерий! Поясните пожалуйста, какой вес имеет Ваш пятак установленный на бегунке и не разбивает ли дисбалансом подшипники трамблера? Просто решил сделать так же и в процессе изготовления задумался, может необходимо устанавливать противовес?

  • Текс
  • добрый день посмотрев ваше видео сделал такуюже проверил на своем мерседесе спринтере все целые а розетка 12в неработает.както регистратор вилка раскрутилась а там металическая шайба и замкнуло где искать неподскажите
  • Mairi
  • на КИА а не на киО
  • Рас

Я узнал етот голос!!! ‘Добродушный санехник’!!!Лайкос)

Дерби

Руль потёртый и рукоятка коробки передач свидетельствуют не о 100000 км пробега,а 200000,лоханули мужика…

  1. Владилен
  2. Откуда приходит питание на эти 3 предохранителя?у меня пропал + пришлось на прямую с акб тянуть провод к этим предохранителям
  3. Лонг Шайхаманов
  4. спасибо за видео, все коротко и ясно разложил
  5. Шленникова Маб

Да-а-а..Похоже на разбомбленную военную базу У меня 21093, при включении заднего дворника включается и омыватель, а ещё и дворники лобового стекла. В сырую погоду дальний свет не включается. Подскажите пожалуйста, где копать?

  • Подсезерцев Бодак
  • Большое СПАСИБО за видео! Очень помогло
  • Артемий

Не меньше 10 переключений за какой промежуток времени? Должны ли происходить переключения при работе двигателя на ХХ?

  1. Галим Энзельман
  2. Где шапка пупил такой?
  3. Друцкой Айдер

Добрый вечер, у меня машина в жару заводилась и глохла, приходилось ждать минут 10 и тогда заводилась вновь, и так около дома я ездил))) так как парился периодически и не всегда. Но сегодня 2 раза за день так было. Нашел реле, также пропал контакты и решил эту проблему, благодарю?

Цезарь

у меня elm327 показывает сопротивление ДК до нейтрализатора 128 ом. значит лямба мертва?

Бомтырев Ано

ну вы и варвары, такую дырень в багажнике высверлить, он сгниет нахрен, пластик весь поломали, не проще было закрепить камеру внизу бампера? да и безпроводные передатчики копейки стоят, что бы через весь салон провода не тянуть. Я разочарован, раньше подобного монтажа на вашем канале не наблюдал, все познается с практикой.

Burkett

Спасибо за подсказку, у меня как раз такая фигня с машиной, при прогреве машины небольшое плавание оборотов а температура 90 гр, что я только не делал, вот только про этот датчик не подумал. оформил подписку на ваш канал, может что нибудь ещё полезное найду.

Robert

лучше алюминиевую проволоку. медная чревата тем что может сгореть проводка под панелью в жгуте. предохранитель может и не сработать как в моем случае.

Зайтуна

молодец…спасибо за ролик и доходчивое обяснения

Илий

Ах, да! Патрубок мне выпрессовали, просверлили отверстие на 12 и запрессовали с герметиком. Пока норм держит.

Греет существенно лучше (радиатор не промывал ещё), если не будет хватать тепла сделаю следующее: в шланг идущий от термостата в блок вставлю 2-3см трубки (чтоб уменьшить сечение канала мм до 10-8) Это даст двойной эффект: 1) меньше жидкости поступит в блок, а значит она быстрее прогреется. 2) в речку пойдёт немного больше антифриза и он будет горячее.

Написать комментарий

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
