Ауди А4 первого поколения дебютировал в 1994 году. Как и его предшественник — Audi 80 B4, он имеет продольно расположенный двигатель и привод на передние колеса. Более дорогие версии оснащались постоянным полным приводом Quattro.

В 1998 году А4 подвергся небольшому рестайлингу. После обновления появилась хромированная окантовка окон, дверные ручки окрасились в цвет кузова, а передние фары стали цельными. Технически автомобиль практически не изменился.

Ауди А4 Б5 отличался образцовой антикоррозионной защитой и высоким качеством исполнения. Указатели на приборном щитке легко читаются, а передняя панель выглядит вполне привлекательно, даже сегодня. Выполнена она из высококачественного пластика. Но долговечность материалов, увы, не сенсационная.

Типичные проблемы и неисправности

В 20-летней машине сложно определить типичные неисправности. Учитывая возраст, сломаться может все что угодно. Особенно в бывалых экземплярах. К счастью, ухоженные А4 В5 ломаются редко, а в случае проблем не требуют особых знаний и специальных сервисов.

Со временем, нередко начинает шуметь насос гидроусилителя. В системе охлаждения появляются утечки через насос, радиатор и резиновые шланги. Преклонный возраст становится главной причиной отказа центрального замка, генератора, стартера и подсветки органов управления системой кондиционирования.

Время от времени загорается индикатор неисправности подушек безопасности. Причина – разъединение контакта под сиденьем или потеря контакта в рулевом колесе. Широко распространены проблемы с механизмом стеклоочистителя. Для восстановления работоспособности достаточно заменить втулки и штифты. В старых экземплярах выгорают пиксели на дисплее бортового компьютера.

Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

Предохранители и реле всех номиналов Инструменты: Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет Схема и расположение предохранителей на Ford Focus 2 restyling: Первым делом открываем капот.

Как выглядит неисправный предохранитель. Как поменять на Форд Фокус Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами есть в блоке предохранителей, обычно закреплены на его крышкевынимаете старый, вставляете на предохранители форд фокус 2 на прикуриватель место исправный.

Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Двигатели

Бензиновые:

• R4 1.6 (101 л.с.), R4 1.8 (125 л.с.), R4 1,8T (150-180 л.с.);
• V6 2.4 (165 л.с.), V6 2.6 (139-150 л.с.), V6  2.8 (174-193 л.с.);
• V6  2,7BiT (265 л.с.) — версия S4, V6 2,7BiT (380 л.с.) — версия RS4.

Дизельные:

• R4 1,9 TDI (75, 90, 110-115 л.с.);
• V6 2.5 TDI (150 л.с.).

Диапазон силовых агрегатов очень широкий. Почти все они заслуживают рекомендаций, за исключением V-образных шестерок. В числе преимуществ: простая конструкция, высокая прочность и наличие запасных частей. Однако, многое зависит от обслуживания и реального пробега. Поэтому никогда не верьте заверениям продавца, что двигатель работает, как часы.

В бензиновых моторах зачастую отказывает блок дроссельной заслонки стоимостью от 10 000 рублей. Остерегайтесь китайских подделок – они работают недолго.

Двигатели с турбонаддувом впечатляют эластичностью и надежностью. При приобретении необходимо проверить компрессию и герметичность клапанов.

Большинство экземпляров с 1.9 TDI имеют гигантские пробеги, которые к тому же еще и скручены. Тем не менее, даже в случае «попадания» на заведомо неисправный агрегат, приведение в рабочее состояние не потребует больших финансовых затрат. Правда, следует учитывать, что после 300-400 тыс. км высока вероятность износа распределительного насоса (от 13 000 рублей) и кулачков распредвала (от 10 000 рублей). Преимущества 1.9 TDI: долговечность, низкий расход топлива и возможность повышения мощности — тюнинга.

V-образные моторы уже серьезно изношены. 2,8-литровый бензиновый агрегат страдает от проблем с маслонасосом. 2.5 TDI очень коварный. При больших пробегах изнашиваются распределительные валы. Вдобавок, он неэкономичен и дорог в обслуживании и ремонте.

Еще хуже, если в пару турбодизелю будет установлена автоматическая коробка передач. Следует иметь ввиду, что для ремонта автомата понадобится около 60 000 рублей. К счастью, здесь не использовался весьма проблемный Multitronic (вариатор).

Предохранители и реле Audi A4 B8

Рассмотрены автомобили 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

Общее расположение электронных блоков в ауди а4 б8.

Блок предохранителей в салоне audi a4 b8.

Один из блоков установлен в левом торце панели приборов.

Для доступа к предохранителям откройте дверь и снимите крышку предохранителей.

Схема расположения предохранителей моделей до 2009 года выпуска.

Схема расположения предохранителей моделей ауди а4 б8 после 2009 года выпуска.

Расположение блока предохранителей audi a4 b8 со стороны пассажира.

Источник

Пространство для ног переднего пассажира (правый руль)

Назначение предохранителей в салоне

Ходовая

Несмотря на общую положительную репутацию, Ауди А4 Б5 имеет одно слабое место – многорычажная передняя подвеска. Она изготовлена из легкосплавных металлов и поэтому изнашивается порой уже спустя несколько десятков тысяч километров. К тому же, передняя подвеска дорогая в ремонте. Стоимость комплекта новых рычагов – от 10 до 20 тыс. рублей. За работу придется дополнительно отдать примерно половину.

В не лучшем положении оказываются и владельцы полноприводных модификаций. Там сзади тоже используется многорычажная подвеска. В переднеприводных версиях устанавливается достаточно выносливая торсионная балка.

Где Находятся Предохранители На Форд Фокус 1

Электрооборудование Focus 1 изготовлено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к корпусу и агрегатам автомобиля, выступая в качестве второго («отрицательного») провода. Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В. Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (управление блокировкой вала) с блокировкой).

Что касается времени простоя двигателя, то что остается для нашего клиента, так это потребители с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем. Также при работающем двигателе аккумулятор заряжается.

Нашим заказчиком остаются электронные схемы Focus 1 (не считая цепи питания стартера), защищенные от перегрузки предохранителями, установленными в 2 монтажных блоках. Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок. под капотом. Крупные потребители электроэнергии (фары, электрические вентиляторы радиаторных двигателей и т. Д.) Подключаются через реле, установленные в тех же блоках.

Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности во время лобового удара.

Ситуация на рынке

Audi A4 первого поколения — довольно популярный автомобиль на нашем рынке. На одном из ведущих порталов объявлений размещено около 1 000 предложений о продаже. Цены весьма разнообразны: от 100 000 рублей за экземпляр на ходу до 400 000 рублей за ухоженный авто.

Разница в состоянии колоссальная. Более дорогие машины, как правило, не имеют следов коррозии и могут похвастаться неплохим салоном. Ржавчина, если и обнаруживается, то только на элементах подвески и выхлопной системы.

Копии из нижнего ценового диапазона зачастую имеют потрепанный интерьер и кузов, «переливающийся» различными цветами или оттенками (последствия недорогих ремонтов). Кроме того, владельцы стареньких А4 В5 нередко отказываются от качественного ремонта, требующего приличных затрат. Такой экземпляр вскоре превращается в заезженную повозку. Тогда на плечи очередного хозяина ложатся: капитальный ремонт двигателя и коробки, латание дыр и обновление подвески. Если автомобиль требует всех этих работ, то затраты окажутся сопоставимы со стоимостью самого авто.

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

Процесс снятия и замены блока

Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.

Необходимые инструменты

Для замены блоков от мастера потребуется наличие инструмента:

• крестовая отвертка или головка №10 – зависит от года выпуска авто;
• специальный пинцет для извлечения предохранителей, при необходимости;
• плоская отвертка.

Этапы

Процедура разделяется на несколько шагов.

1. Установить машину на ровной местности.
2. Отключить клеммы от аккумуляторной батареи.
3. Демонтировать крышку блока, отсоединив фиксаторы.
4. При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
5. Далее следует отключить клеммы контактных групп от платы прибора.
6. После этого, модуль можно полностью отключить от автомобиля.

Расшифровка предохранителей

Заменить поврежденные предохранители на Ауди А4 не сложно – куда больше проблем владельцам предоставляет поиск неисправного элемента. Сверяясь с данными из таблицы ниже можно быстро диагностировать причину неисправности и локализовать необходимый предохранитель – достаточно лишь сверить симптомы неисправности и узнать маркировочный номер функционального элемента.

Какие предохранители подлежат замене

Предохранитель — устройство с низким сопротивлением, защищающее цепь от перегрузки. Если короткий кусок проволоки расплавился или разорвался при воздействии избыточного электрического тока, то предохранитель следует заменить. Периодически следует проверять блок на наличие неисправных предохранителей, либо тех, которые скоро придут в негодность. Какие предохранители надо выбрать на замену?

Визуальный осмотр предохранителей — обследование каждого предохранителя на наличие неисправности. На блоке предохранителей есть схема-диаграмма, отображающая название и расположение каждого предохранителя. При полностью выключенном автомобиле следует найти соответствующий предохранитель, извлечь его, крепко взяв его с помощью съемника предохранителей, хранящегося в коробке предохранителей, или пары плоскогубцев. Чтобы визуально осмотреть предохранитель, нужно поднести предохранитель к свету, и проверить металлический провод на предмет повреждений или обрыва.

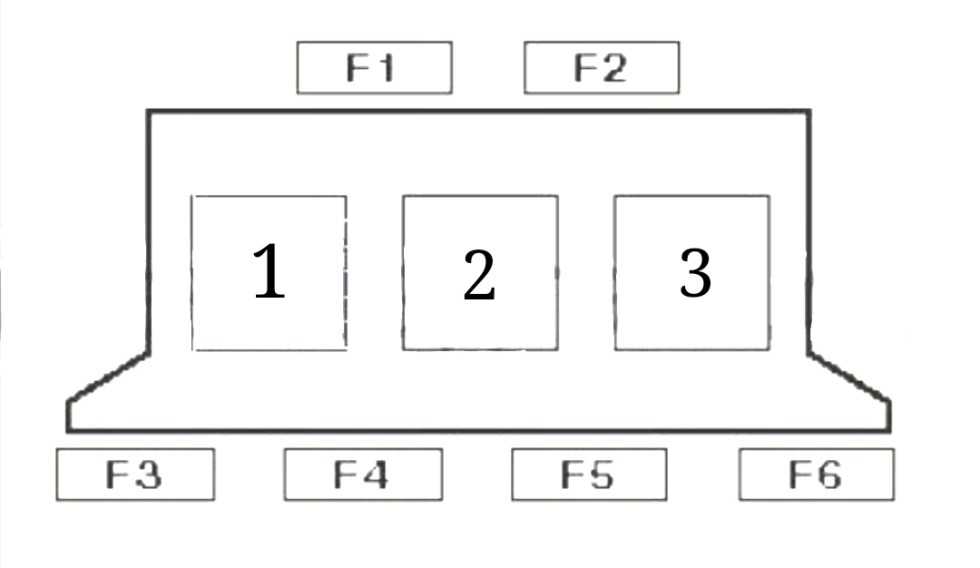

Блок реле №3 Ауди А4 (B5)

Блок реле и предохранителей №3 Ауди А4 (B5) является дополнительным блоком, который присутствует исключительно в автомобилях с дизельными двигателями. Блок реле №3 располагается в моторном отсеке автомобиля в зависимости от расположения руля.В автомобилях европейского рынка блок располагается с левой стороны по ходу движения автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.
