Предохранители и реле под капотом Форд Транзит 6

В моторном отсеке автомобиля есть 2 блока предохранителей и реле, основной и дополнительный. Дополнительный блок размещен под основным боком предохранителей.

Схема блока предохранителей и реле под капотом Форд Транзит 6

Описание

1 5А Механическая коробка передач ASM
2 Резерв
3 20А Фары дневного времени, ближний свет
4 5А Датчик напряжения аккумулятора (дизельные двигатели)
5 20А Выключатель подачи топлива
6 30А Буксировочное оборудование
7 15А Звуковой сигнал
8 20А ABS
9 20А Дальний свет фар
10 10А Кондиционер воздуха
11 20А Омыватели лобового стекла, омыватели заднего стекла
12 Резерв
13 30А Многофункциональный рычаг, очистители лобового стекла
14 15А Фонари заднего хода
15 5А Модуль управления иммобилайзером двигателя
16 5А Электронное управление двигателем
17 30А Буксировочное оборудование
18 Резерв
19 5А Механическая коробка передач ASM
20 15А Механическая коробка передач ASM
21 20А Управление двигателем
22 20А Топливный насос
23 10А Ближний свет фар, правая сторона
24 10А Ближний свет фар, левая сторона
101 40А ABS
102 40А Обогрев лобового стекла, левая сторона
103 50А Основное электропитание системы электрооборудования
104 50А Основное электропитание системы электрооборудования
105 40А Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л)
106 30А Зажигание
107 30А Зажигание
108 Резерв
109 40А Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л)
110 40А Обогрев лобового стекла, правая сторона
111 30А Зажигание
112 Резерв
113 40А Механическая коробка передач ASM
114 30А Реле компрессора активной подвески
115 Резерв
116 Резерв
117 Резерв
118 Резерв
119 Резерв
120 Резерв
121 Резерв
122 Резерв

Реле

R1 Реле стартера
R2 Реле свечей накаливания Реле вентилятора системы охлаждения
R3 Реле звукового сигнала
R4 Реле дальнего света фар
R5 Реле генератора
R6 Реле ближнего света фар
R7 Реле системы управления двигателем
R8 Реле проверки исправности ламп (автомобили без ABS)
R9 TDdi: Реле топливного насоса TDci: Модуль инжектора
R10 Реле кондиционера (полностью открытое положение дроссельной заслонки)
R11 Реле топливного насоса низкого давления
R12 Реле вентилятора системы охлаждения
R13 Реле зажигания

Диод

D1
D2
D3 Разъем прицепа или муфта компрессора кондиционера
D4 Разъем прицепа или индикатор кондиционера

Схема дополнительного блока реле под капотом Форд Транзит 6

Описание

AR1 Буксировочное оборудование AR2 Правый указатель поворота (в зависимости от варианта модели) AR3 Не используется AR4 Левый указатель поворота (в зависимости от варианта модели) AR5 Высокоскоростной вентилятор охлаждения (автомобили с дизельными двигателями 2.4 л и системой воздушного кондиционирования задней части салона) AR6 Не используется AR7 Высокоскоростной вентилятор охлаждения (дизельные двигатели 2.0 л и двигатели DOHC) AR8 Не используется AR9 Механическая коробка передач с автоматическим переключением передач AR10 Механическая коробка передач с автоматическим переключением передач

Типичные поломки и их признаки

Если на Ford Fusion не работает дверной замок, необходимо установить причину неисправности. Ключевые моменты:

  1. Пыль, грязь или предмет не размазывались долгое время.
  2. Произошло окисление, замерзание из-за захваченной влаги, попал концентрат. Может быть пропадание электрического тока или причина этого — стирка, осадки, сильное похолодание.
  3. произведена неправильная регулировка. Высокая установка или слишком маленький ход этой детали.
  4. Некорректная сигнализация при попадании пыли или воды в пространство между контактами.
  5. Коррозия. Регулярная смазка внутренней канавки антикоррозионным средством поможет предотвратить поломку.

Как отремонтировать автомобильные пороги без пайки своими руками

Проблемы можно предотвратить с помощью регулярной диагностики, профилактического обслуживания и герметичной подкладки, полностью закрывающей кнопку.

Блок в салоне

Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.

Фотография

Схема верхнего отдела

Схема нижнего отдела реле

или

Назначение элементов

201 15А Щиток приборов, стеклоочиститель заднего окна, часы
202 5А Обогрев лобового стекла
203 20А Противотуманные фары/ фонари
204 Резерв
205 15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание
206 5А Фонарь подсветки регистрационного знака
207 10А Модуль подушки безопасности
208 10А Подсветка щитка приборов
209 15А Габаритные огни
210 15А Тахометр, часы
211 30А Электродвигатель вентилятора отопителя задней части салона
212 10А Прикуриватель
213 10А Кондиционер воздуха для задней части салона
214 15А Освещение салона, электропривод зеркал
215 20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель
216 20А Гнезда питания для подключения дополнительного оборудования
217 15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида
218 Резерв
219 30А Электропривод стеклоподъемников
220 20А Обогрев заднего стекла
221 15А Выключатель стоп сигналов
222 15А Аудиосистема
223 30А Электродвигатель вентилятора отопителя
224 20А Переключатель фар
225 15А Кондиционер воздуха
226 20А Аварийная световая сигнализация, указатели поворота
227 5А Аудиосистема, ABS
Реле
R14 Реле стеклоочистителя
R15 Реле вспомогательных цепей зажигания
R16 Реле обогревателя лобового стекла, правая сторона
R17 Зуммер задней двери
R18 Освещение салона
R19 Зуммер задней двери
R20 Реле обогревателя лобового стекла, левая сторона (реле таймер)
R21 Реле заднего стеклоочистителя
R22 Реле обогрева заднего стекла, зеркал

Вне блока в салоне могут находится отдельные элементы:

  • Предохранители системы централизованного закрывания замков и система сигнализации — на кронштейн, расположенный за щитком приборов
  • Реле отопителя, Реле обогревателя стекла, Реле лампы освещения салона — расположен за щитком приборов (комбинация приборов).

Узел защитных плавких элементов

Все предохранители Volkswagen b3 имеют соответственные номера, релюхи крепятся тут же над ними. На крышке коробки или полки находится пронумерованная схема расположения всех составляющих блока. Предохранители демонтируются из модуля пинцетом или специальными щипцами, а реле Пассат б3 – руками, только сначала снимаются жесткие пластиковые фиксаторы. Нужно пальцами оттянуть держатель на 5 мм. При обратной установке необходимо убедиться в плотной фиксации и защелкивании модуля на прежнем месте.

Распиновка предохранителей

Посмотреть распиновку модуля перемычек можно в нижеприведенной таблице.

Читать также Ремонт АКПП в Volkswagen Пассат B5

Какую электросеть, прибор защищает Ном. знач., А Разбивка по цветам
10 15 20 30
Ближний свет, правая фара. +
Ближний свет, левая фара. +
Подсветка панели приборов и номера. +
Люк, регулятор просвета задней подвески, привод заднего дворника. +
Механизм дворника, омывателя заднего и лобового стекла. +
Вентилятор системы отопления, компрессор кондиционера. +
Габаритный огонь, левая сторона. +
Габаритный огонь, правая сторона. +
Подогрев наружных обзорных зеркал и стекла заднего вида. +
Функция противотуманных фар, задних и передних. +
Дальний свет справа. +
Индикатор оповещения включения дальнего света на панели управления приборами
Дальний свет слева. +
Двухзвучный сигнал, вентилятор радиатора охлаждения двигателя +
Подсветка рычага коробки-автомат; лампочка заднего хода; датчик t° ДВС; электропривод зеркал заднего вида; подогрев передних автокресел; нагревание форсунок омывателя лобового стекла. +
Карбюратор + блок управления ДВС +
Подсветка панелей в салоне +
Зажиг передних поворотов и задних поворотов +
Питание на топливный насос и кислородный индикатор +
Управление вентилятором отопительной системы, компрессор кондиционера +
Стопы, система поддержки постоянной скорости при движении +
Оптика в салоне, на приборах, в багажнике, блокировка центрального запора, гнездо прикуривателя +
Подключенный музыкальный девайс +

Блок предохранителей фольксваген пассат б3, схема.

Аббревиатура реле

Реле стоят в VW Passat b3 для защиты от перегрузки во время работы электроприборов. Они удобно расположены на главном модуле управления.

В таблице список реле заполнен согласно порядковым номерам на схеме, начиная с цифры 1 и заканчивая 24.

№ на корпусе реле Что разгружает
13 Компрессор кондиционера, индикаторы давления freon
72 Механизм заднего дворника и омывателя, регулировка параметров движимой работы дворника
30, 32 Реле ЭБУ DigiFant, модуль управления ДВС, клапан регулировки ХХ, регулятор холостого хода оборотов ДВС
18 Разгрузка шины
43 Контроль количества ОЖ ДВС, t° циркулирующей жидкости
21, 22 Реле аварийной сигнализации и указателей поворотов
33 Реле омывателя фар
19, 99 Механизм дворников лобового стекла и реле 99 с регулируемой паузой, омыватель лобового стекла
4, 29 Сигнальный датчик оповещения не пристегнутых ремней безопасности, звуковой сигнал в салоне
15, 53 Лампы обеих передних противотуманных фар
53 Система поддержки звуковых сигналов разной тональности
67, 80, 167 Насос подачи толива разного вида, прогрев воздуха во впускном коллекторе
53 Таймер для обдува заднего стекла
Запасной слот
79 Гидравлический насос абс
79 Система абс
Запасной слот
Запасной слот
Компрессор кондиционера, привод электромуфты компрессора кондиционера
Запасной слот
Предохранитель гидронасоса системы абс, привод стеклоподъемников
Предохранитель гидроэлектрического блока клапанов абс
Запасной слот
Запасной слот

Читать также Масло для автомобилей Фольксваген: особенности выбора и замены

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Описание блоков для 1 поколения

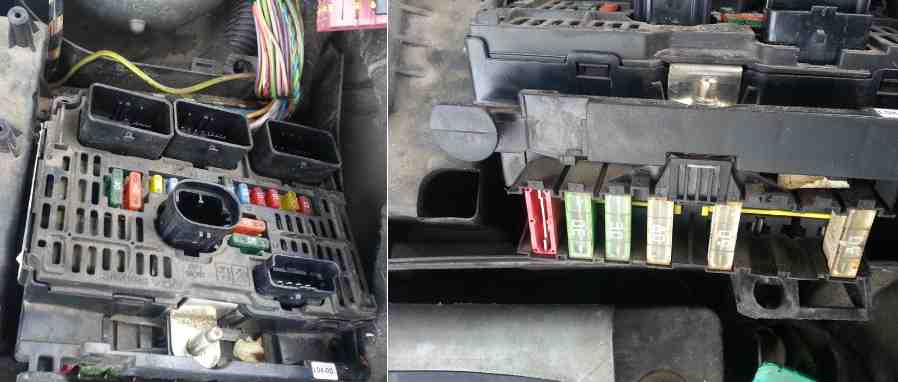

Блок с предохранителями под капотом

В моторном отсеке он находится с левой стороны под защитной крышкой.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Вариант 1

Схема верхней части (основной)

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Таблица с описанием

p, blockquote 9,0,0,0,0 –>

F1 (20A) Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем
F2 (15A) Звуковой сигнал
F3 (10A) Омыватели лобового стекла, насос омывателя заднего стекла
F4 (20A) Омыватели фар
F5 (15A)Топливный насос
F6 (10A) Электронный блок управления ABS, дополнительный обогреватель -Дизель
F7 (10A) Система управления АКПП, усилитель рулевого управления
F8 (20A) Стартер
F9 (10A) Выключатель стоп-сигналов (датчик положения педали тормоза)
F10 (30A) Система управления двигателем, подогреватель топлива — Дизель
F11 (40A) Отопитель/ кондиционер
F12 (30A) Очиститель лобового стекла
F13 (40A) Многофункциональный блок управления 1
F14 (30A) Насос подачи воздуха на выпуск

Схема боковой части (дополнительной)

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,1,0,0 –>

Обозначение

p, blockquote 12,0,0,0,0 –>

F1 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F2 (30A) Антиблокировочная система тормозов (ABS)
F3 (30A) Антиблокировочная система тормозов (ABS)
F4 (80A) Многофункциональный блок управления 1
F5 (80A) Многофункциональный блок управления 1
F6 (80A) Блок предохранителей/реле, приборная панель 2
F7 (70A) Усилитель рулевого управления
F8 (40A) Электродвигатель привода системы управления подвеской

Вариант 2

Общая схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

  1. Фонарь заднего хода 10 A
  2. Питание топливного насоса 15 A
  3. Питание компьютера ABS (ABR или ESP) 10 A
  4. Питание компьютера автоматической коробки передач. Питание компьютера управления двигателем 10 A
  5. Питание компьютера добавления присадки в дизельное топливо 10 A
  6. Передние противотуманные фонари 15 A
  7. Насос омывателя фар 20 A
  8. Главное реле компьютера управления двигателем 20 A
  9. Левая фара ближнего света 15 A
  10. Правая фара ближнего света 15 A
  11. Левая фара дальнего света 10 A
  12. Правая фара дальнего света 10 A
  13. Звуковой сигнал 15 A
  14. Насос переднего и заднего стеклоочитителя 10 A
  15. Исполнительные элементы блока управления двигателем : Подогрев кислородного датчика ; Питание бензинового инжектора ; Электропитание катушек зажигания ; Электромагнитный клапан прокачки адсорбера (пары топлива из топливного бака) 30 A
  16. Питание пневмонасоса 30 A
  17. Передний стеклоочиститель на малой или большой скорости 30 A
  18. Вентилятор кондиционера 40 A.

Блок в салоне ситроен с5

Он находится слева под панелью приборов, на месте водителя. Для доступа снимите крышку блока и выньте сам блок, нажав на язычок в его верхней части.

p, blockquote 16,0,0,0,0 –>

p, blockquote 17,0,0,0,0 –>

Раздел А — пинцет и запасные предохранители, В и С — платы с предохранителями. Тут так же возможны 2 варианта расположения элементов.

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –>

Назначение

p, blockquote 20,0,0,0,0 –>

Назначение предохранителя Ампер
1 задний противотуманный фонарь 10
2 очиститель заднего стекла 15
4 датчик охранной сигнализации на водительской двери 15
5 задний левый стоп-сигнал 15
6
7 цепь положительного потенциала оборудования, предохранитель прикуривателя ситроен с5 (в зависимости от комплектации) 20
8
9 передние стеклоподъемники, люк 30
10 клемма цепи положительного потенциала 15
11 дисплей охранной сигнализации, навигатор, кондиционер, телефон 15
12 передний правый стояночный фонарь, задний правый стояночный фонарь 10
13
14 центральный замок 30
15 задний стеклоподъемник 30
16 подрулевые выключатели, блок управления подушек безопасности, блок предохранителей в моторном отсеке 5
17 правый стоп-сигнал 10
18 датчик положения рулевого колеса, датчик положения рычага управления АКПП, диагностический разъем 10
19
20 навигатор, радиоприемник 10
21
22 передний левый стояночный фонарь, задний левый стояночный фонарь 10
23 блок гидравлики подвески, блоки управления ABS 15
24 кондиционер, телефон, система облегчения парковки, щиток приборов, усилитель сигнала телефона 15
25
26 обогреватель заднего стекла 40
G36 усилитель радиоприемника 30
G37 электропривод переднего правого сиденья 30
G38 электропривод переднего левого сиденья 30
G39 обогреватель переднего правого сиденья 30
G40 обогреватель переднего левого сиденья 30

Процесс снятия и замены блока

Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.

Необходимые инструменты

Для замены блоков от мастера потребуется наличие инструмента:

  • крестовая отвертка или головка №10 – зависит от года выпуска авто;
  • специальный пинцет для извлечения предохранителей, при необходимости;
  • плоская отвертка.

Этапы

Процедура разделяется на несколько шагов.

  1. Установить машину на ровной местности.
  2. Отключить клеммы от аккумуляторной батареи.
  3. Демонтировать крышку блока, отсоединив фиксаторы.
  4. При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
  5. Далее следует отключить клеммы контактных групп от платы прибора.
  6. После этого, модуль можно полностью отключить от автомобиля.
