Блоки предохранителей в моторном отсеке
Блок предохранителей находится в моторном отсеке (слева).
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | название | ампер | Защищенные компоненты |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | A / F | 25 | 2004-2007: Датчик соотношения воздух-топливо. |
| 4 | ЭЛТ | 7,5 | 2004-2007: Развлекательная система для задних сидений, навигационная система. |
| 5 | СТАРТЕР | 7,5 | 2004-2007: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 6 | СТАРТЕР | 7,5 | 2001-2003: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 7 | ABS3 | 7,5 | 2001-2003: Система противоскольжения автомобиля. |
| 7 | EFI № 2 | 10 | 2004-2007: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 8 | ГОЛОВКА LP RH LWR | 15 | 2001-2003: Правая фара (ближний свет). |
| 8 | ETCS | 10 | 2004-2007: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 9 | ГОЛОВКА LP LH LWR | 15 | 2001-2003: Левая фара (ближний свет). |
| 9 | RR HTR | 15 | 2004-2007: Задний кондиционер. |
| 10 | A / F | 25 | 2001-2003: Датчик соотношения воздух-топливо. |
| 10 | H-LP RH LWR | 15 | 2004-2007: Правая фара (ближний свет). |
| 11 | H-LP LH LWR | 15 | 2004-2007: Левая фара (ближний свет). |
| 12 | ALT-S | 7,5 | Система зарядки |
| 13 | ВЫХОДНАЯ ПИТАНИЕ2 | 20 | 2004-2007: Розетки |
| 14 | TOWING | 20 | Фонари прицепа |
| 15 | HORN | 10 | Рога |
| 16 | БЕЗОПАСНОСТЬ | 15 | Система защиты от кражи |
| 17 | ГОЛОВКА LP RH UPR | 10 | 2001-2003: Правая фара (дальний свет). |
| 17 | H-LP RH UPR | 10 | 2004-2007: Правая фара (дальний свет). |
| 18 | БУД-Б | 7,5 | Система защиты от кражи, система кондиционирования воздуха, система противоскольжения автомобиля, датчики и счетчики, система беспроводного дистанционного управления, дверной замок с электроприводом, мультиплексная система связи, электронная лунная крыша, система классификации пассажиров на переднем сиденье |
| 19 | EFI | 20 | 2001-2003: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, топливный насос, иммобилайзер двигателя. |
| 19 | EFI № 1 | 20 | 2004-2007: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, топливный насос. |
| 20 | ЗАМОК | 25 | Система блокировки дверей с электроприводом, система защиты от кражи |
| 21 | ГОЛОВКА LP LH UPR | 10 | 2001-2003: Левая фара (дальний свет). |
| 21 | H-LP LH UPR | 10 | 2004-2007: Левая фара (дальний свет). |
| 22 | РАДИО №1 | 25 | Аудио система |
| 23 | DOME | 10 | Личное освещение, внутреннее освещение, подсветка косметического зеркала, подсветка замка зажигания, система беспроводного дистанционного управления, датчики и измерители, навигационная система |
| 24 | – | – | короткий |
| 25 | ОПАСНОСТИ | 15 | Аварийные мигалки, подсветка приборной панели, фонари прицепа |
| 26 | ЗАПАСНОЙ | 7,5 | Запасной предохранитель |
| 27 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 28 | ЗАПАСНОЙ | 25 | Запасной предохранитель |
| 29 | ОСНОВНОЙ | 40 | 2001-2003: Предохранители “HEAD LP RH LWR”, “HEAD LP LH LWR”, “HEAD LP RH UPR” и “HEAD LP LH UPR” 2004-2007: “H-LP RH LWR”, “H-LP LH LWR” », Предохранители« H-LP RH UPR »и« H-LP LH UPR » |
| 30 | AM2 | 30 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 31 | ABS2 | 40 | 2001-2003: Антиблокировочная тормозная система, система стабилизации автомобиля. |
| 31 | ABS2 | 50 | 2004-2007: Антиблокировочная тормозная система, система стабилизации автомобиля. |
| 32 | ABS1 | 40 | 2001-2003: Антиблокировочная тормозная система, система стабилизации автомобиля. |
| 32 | ABS1 | 30 | 2004-2007: Антиблокировочная тормозная система, система стабилизации автомобиля. |
| 33 | ОБОГРЕВАТЕЛЬ | 50 | 2001-2003: Система кондиционирования воздуха. |
| 33 | HTR | 50 | 2004-2007: Система кондиционирования воздуха. |
| 34 | RDI | 30 | Электрические вентиляторы охлаждения |
| 35 | RR DEF | 30 | Обогреватели заднего стекла |
| 36 | CDS | 30 | Электрические вентиляторы охлаждения |
| 37 | ALT | 140 | «ABS1», «ABS2», «RDI», CCDS »,« RR DEF »,« HEATER »,« AM1 »,« AM2 »,« CTAIL »,« PANEL »,« STOP », D« S / ROOF » и предохранители D “SEAT HTR” |
| 38 | RDI | 50 | Нет цепи |
| Реле | |||
| R1 | Электровентиляторы охлаждения (ВЕНТИЛЯТОР №1) | ||
| R2 | Стартер | ||
| R3 | Электровентиляторы охлаждения (FAN N0.3) | ||
| R4 | Датчик состава топливовоздушной смеси (A / F) | ||
| R5 | инвертор | ||
| R6 | – | ||
| R7 | Электровентиляторы охлаждения (FAN N0.2) | ||
| R8 | – | ||
| R9 | Муфта компрессора кондиционера (MG CLT) | ||
| R10 | рожок | ||
| R11 | EFI | ||
| R12 | Обогрев заднего стекла | ||
| R13 | Фара (HEAD LAMP) | ||
| R14 | – |
| № | название | ампер | Защищенные компоненты |
| 1 | – | – | – |
| Реле | |||
| R1 | – | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR |
Дополнительный блок предохранителей (при наличии)
| № | название | ампер | Защищенные компоненты |
| 1 | DRL | 7,5 | Система дневных ходовых огней |
| Реле | |||
| R1 | Система дневных ходовых огней (ДХО №2) | ||
| R2 | Система дневных ходовых огней (ДХО №4) | ||
| R3 | Система дневных ходовых огней (ДХО №3) |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Пассажирский салон
место нахождения
Левый руль (LHD)
Правый руль (RHD)
Описание
- LHD: Блок реле # 2
- Блок реле # 1
- Блок предохранителей / корпус ECM
- Ключевой усилитель транспондера
- Блок управления блокировкой рулевого управления
- Блок управления гидроусилителем руля
- Блок распределения
- Блок распределения
- Блок управления системой контроля давления в шинах
- Реле стоп-сигнала
- Блок управления полным приводом
- Реле автоматического стеклоочистителя
- Блок управления блокировкой рычага переключения передач
- Центральный блок управления подушек безопасности
- Усилитель кондиционера
- RHD: реле стартера (ST) (бензин, до декабря 2008 г .: дизель с системой бесключевого доступа и
запуска ) Перемычка (до декабря 2008 г .: дизельные двигатели без системы бесключевого доступа и запуска) - RHD: Реле указателей поворота (сигнальные лампы)
- RHD: Блок управления противоугонной системой
- RHD: Блок управления двойной блокировкой
Блок предохранителей
На схеме он отмечен цифрой 3 .
Он расположен под панелью приборов с левой стороны руля.
Описание
| 1 | Не используется |
| 2 | 15А — Подогрев сидений |
| 3 | 25A — Стеклоочиститель |
| 4 | 15А — Задний дворник |
| 5 | 15А — Омыватель лобового стекла;
Омыватель заднего стекла. |
| 6 | 10А — Вентилятор охлаждения;
АБС; Система противоскольжения; Система контроля устойчивости; Система помощи при движении в гору; Система помощи при спуске по склону; Система полного привода с электронным распределением крутящего момента; Кондиционер; Кузовная электроника; Люк на крыше; Внутреннее зеркало с автоматическим затемнением; Стоп-сигналы; Габаритные огни; Стеклоочистители с подогревом; Усилитель руля; Выключение сцепления; Очиститель фар; Нагреватель; Часы. |
| 7 | 10А — Кондиционер;Обогрев заднего стекла. |
| 8 | 7,5A — Z Диагностический разъем |
| 9 | 10А — стоп-сигналы;
Дополнительный стоп-сигнал; Блокировка рычага переключения передач; Система многоточечного впрыска топлива; Система последовательного многоточечного впрыска топлива; АБС; Система противоскольжения; Система контроля устойчивости; Помощь при движении в гору; Контроль тяги на склоне. |
| 10 | Не используется |
| 11 | 25А — Кузовная электроника;
Центральный замок. |
| 12 | 25А — Предохранители: «ACC», «CIG» |
| 13 | 7.5A 4WD — Полный привод с электронным распределением крутящего момента |
| 14 | 15А — Передняя противотуманная фара |
| 15 | 7.5A — Система запуска |
| 16 | 10А — Габаритный свет;
Освещение номерного знака; Фара противотуманная передняя; Задний противотуманный фонарь. |
| 17 | 7,5А — Аудиосистема;
Подсветка приборной панели; Часы. |
| 18 | 10А — Фонари заднего хода, система зарядки |
| 19 | 20А — Окна (входная дверь) |
| 20 | 20А — Стеклоподъемник (левая задняя дверь) |
| 21 | 20А — Стеклоподъемник (дверь задняя правая) |

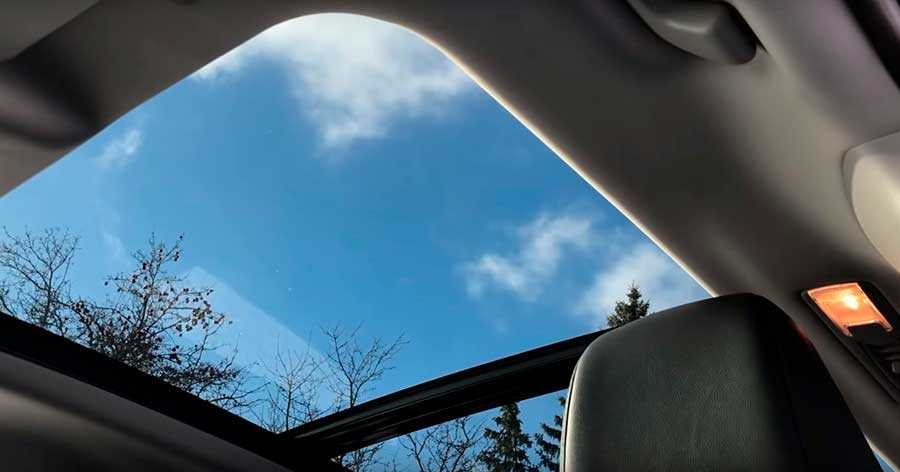

| 22 | 25A — Люк |
| 23 | 15А — Прикуриватель |
| 24 | 7,5А — Аудиосистема;
Электрические розетки; Электрические зеркала заднего вида; Блокировка рычага переключения передач; Кузовная электроника; Часы. |
| 25 | Не используется |
| 26 | 10А — Зеркала с подогревом |
| 27 | 15А — розетка |
| 28 | Не используется |
| 29 | 10А — Задний противотуманный фонарь |
| 30 | 7.5А — Подушки безопасности;
Система многоточечного впрыска топлива; Система последовательного многоточечного впрыска топлива; Стоп-сигналы; Габаритные огни; Стартовый макет. |
| 31 | 7.5A — Комбинация приборов |
Реле
Предохранители
- 30А — Электрические стеклоподъемники
- 30A DEF — Обогрев заднего стекла, предохранитель: «MIR HTR»
- 30A P / SEAT — Сиденье с электроприводом
Реле
- R1 — Зажигание (IG1)
- R2 — Отопитель (кондиционер механический) / Jumper (кондиционер автоматический)
- R3 — LHD: указатели поворота (сигнальные огни)
Коробка реле
Он находится рядом с блоком предохранителей.
Описание
| R1 | Стартер (ST CUT) |
| R2 | LHD: Стартер (ST) (бензин, до декабря 2008 г .:Дизель с системой бесключевого доступа и запуска) |
| LHD: Короткий стартер (до декабря 2008 г .: дизельные двигатели без доступа без ключа и запуска) | |
| R3 | Передняя противотуманная фара |
| R4 | Задний противотуманный фонарь |
| Розетка (115 В) | |
| R5 | Вспомогательное реле |
| R6 | Розетка |
Дополнительные предметы
Описание
- Блок распределения
- Блок управления люком
- Антенна и приемник для системы контроля давления в шинах
- Приемник центрального замка
- Звуковой усилитель
Моторный блок
Для начала стоит рассмотреть отсек А. Схема расположения предохранителей данного отсека представлена ниже в виде изображения.
Чтобы понять, какой предохранитель за что отвечает, стоит посмотреть в таблицу, где представлены основные элементы.
| Обозначение | Назначение |
| 1 | Обеспечивает работу подачи топлива на топливный насос. |
| 3 | Регулирует блокировку руля. |
| 4 | Подает электричество на кондиционер, отопитель. |
| 5 | Обеспечивает работоспособность приборов и указателей. |
| 11 | Запускает двигатель. |
| 24 | Отвечает за работу омывателя лобового стекла. |
| 27,28 | Включает/выключает левую и правую фары. |
Помимо прочего, в рассматриваемой части блока присутствуют предохранители, отвечающие за работу электрического усилителя руля (22), аудиосистемы (18), подачи звукового сигнала (17) и других функций, связанных с комфортной эксплуатацией транспортного средства. Также в отсеке А имеются места для подключения дополнительных предохранителей, что иногда бывает необходимо.
В моторном отсеке В предохранителей меньше, но они тоже считаются не менее важными. Схема и таблица представлены ниже.
| Обозначение | Назначение |
| 1,2,3,4 | Работа обогревателя и вентиляторов. |
| 7 | Обогрев заднего стекла. |
| 10 | Включение противотуманных фар. |
| 13 | Работа стеклоочистителей. |
| 14 | Обогрев наружных стекол. |
Дополнительно можно отметить предохранитель, обеспечивающий работоспособность системы кондиционирования и дополнительного отопления.
Четвертое поколение (XU70; 2019)
| Четвертое поколение (XU70) | |
|---|---|
| Toyota Highlander XLE AWD 2021 года (GSU75) | |
| Обзор | |
| Также называемый |
|
| Производство | Ноябрь 2019 — настоящее время |
| Модельные годы | 2020 – настоящее время |
| сборка |
|
| Дизайнер | Ёсиказу Саэки |
| Кузов и шасси | |
| Платформа | ТНГА: ГА-К |
| Связанный | |
| Трансмиссия | |
| Двигатель |
|
| Электродвигатель | 2 синхронных двигателя с постоянными магнитами 5 Нм + 40 кВт (54 л.с.) 4 Нм (гибрид) |
| Выходная мощность |
|
| Передача инфекции |
|
| Гибридная трансмиссия | (гибрид) |
| Аккумулятор | 1,6 кВт · ч Ni-MH (гибрид) |
| Габаритные размеры | |
| Колесная база | 2850 мм (112,2 дюйма) |
| Длина | 4950–5014 мм (194,9–197,4 дюйма) |
| Ширина | 1930 мм (76,0 дюйма) |
| Рост | 1730 мм (68,1 дюйма) |
| Снаряженная масса | 1,880–2018 кг (4,145–4,450 фунтов) |
Toyota Highlander XLE AWD (GSU75) 2020 года выпуска
Toyota Highlander XSE 2021 года (GSU70)
2021 Toyota Crown Kluger Hybrid (AXUH78, Китай)
Highlander четвертого поколения был представлен на 17 апреля 2019 года. Он построен на платформе GA-K . Он предлагается в пяти комплектациях, включая L, LE, XLE, Limited и Platinum. В США бензиновая модель Highlander четвертого поколения поступила в продажу 18 декабря 2019 года как модель 2020 года. Гибридная модель стала доступна в феврале 2020 года. В 2020 году для модели 2021 года была добавлена отделка XSE. Модели L, LE и XLE поставлялись со стандартными светодиодными проекционными фарами и стандартным Toyota Safety Sense 2.5+ для всех вариантов отделки.
На европейских рынках с левым рулем Highlander Hybrid поступил в продажу в январе 2021 года. Вариант двигателя V6 там недоступен.
Highlander для рынка Великобритании был доступен с марта 2021 года, на год позже, чем модели для США из-за обширных инженерных работ для моделей с правым рулем, в то время как Kluger для австралийского рынка стал доступен 1 июня 2021 года.
По сравнению с предыдущим поколением за третьим рядом увеличено грузовое пространство, а также добавлена поддержка Apple CarPlay и Android Auto .
26 мая 2021 года для рынка США была представлена версия Bronze Edition Highlander Hybrid 2022 модельного года. Он основан на отделке XLE Hybrid.
Китай
В Китае Highlander четвертого поколения был представлен 19 апреля 2021 года на автосалоне в Шанхае . Highlander продолжал строиться и продаваться совместным предприятием GAC Toyota. Сдвоенная модель производства FAW Toyota была выпущена одновременно под названием Crown Kluger ( упрощенный китайский :皇冠 陆 放; традиционный китайский :皇冠 陸 放; пиньинь : Huángguàn Lùfàng ). Crown Kluger основан на Highlander XSE, продаваемом в Северной Америке, со значком Toyota на передней решетке и рулевом колесе, замененным на значок Crown . Оба оснащены 2,5-литровым двигателем с гибридной трансмиссией в качестве опции.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Toyota Highlander 2021 для России
Чем конкретно будет отличаться российский вариант кроссовера от «американца», выяснится позже, но есть информация, что машина станет на 16 мм длиннее модели для США.
Еще не стоит ждать бюджетного 8-местного салона, в Россию приедет авто лишь в 7-местном исполнении, более комфортном для пассажиров заднего ряда.
Вероятнее всего, новый Хайлендер в РФ будет поставляться лишь с АКПП-8 и мотором V6, и только с полным колесным приводом, хотя с целью снижения транспортного налога мощность ДВС несколько уменьшат (до 249 л. с.).
Highlander 2021 уже получил одобрение ОТТС, только о сроках его поставки пока точно ничего не известно, автомобиль следует ждать не ранее чем в начале 2021 года.
Предохранители и реле Honda CR-V 3
Рассмотрены автомобили Хонда СРВ 3 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
В зависимости от года выпуска и комплектации автомобиля расположение предохранителей и реле может отличаться от вашей, поэтому смотрите схему, расположенную на наклейках вашего автомобиля.
Блок предохранителей и реле в моторном отсеке honda cr-v 3.
Расположен слева задней части моторного отсека.
Схема расположения предохранителей и реле в блоке.
наклейка расположена на внутренней стороне крышки блока.
хонда срв 3 с дизельным двигателем.
для увеличения нажмите на изображении.
Реле электромагнитной муфты компрессора кондиционера
(100A) Главный предохранитель аккумуляторной батареи
(50A) Главный предохранитель фар
(30A) Преднатяжители ремней безопасности
(80A) Главный предохранитель дополнительного оборудования
(70A) Блок управления свечами накаливания
(40A) Главный предохранитель электрических стеклоподъемников
(7,5A) Электромагнитная муфта компрессора кондиционера
(15A) Управление двигателем
(7.5A) Блок управления системой впрыска
(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя
(30A) Обогреватель заднего стекла
(10A) Фонари заднего хода
(7,5A) Освещение салона
(30A) Подогреватель топлива
(30A) Электродвигатель основного вентилятора
(7,5A) Подогреватель топлива
(15A) Звуковой сигнал, стоп-сигналы
(15A) Аварийная световая сигнализация
(30A) Электродвигатель вентилятора конденсатора кондиционера
(20A) Управление двигателем
(20A) Электропривод передних сидений
(20A) Электропривод передних сидений
(30A) Омыватель фар
расположение предохранителей и реле в монтажном блоке под капотом для автомобилей хода срв 3 с бензиновым двигателем.
для увеличения нажмите на изображении.
описание и назначение.
Реле катушки зажигания
Реле электромагнитной муфты компрессора кондиционера
Реле кислородного датчика
Реле обогревателя заднего стекла
Реле системы управления двигателем
Реле очистителя заднего стекла
Реле электродвигателя вентилятора кондиционера/отопителя
Реле блока управления дроссельной заслонкой
Реле электродвигателя вентилятора конденсатора кондиционера
(100A) Главный предохранитель аккумулятора
(50A) Замок зажигания
(50A) Главный предохранитель фар, Главный предохранитель электрических стеклоподъемников
(30A) Преднатяжители ремней безопасности
(20A) Электродвигатель вентилятора конденсатора кондиционера
(20A) Электродвигатель вентилятора системы охлаждения
(30A) Обогреватель заднего стекла
(40A) Блок управления электродвигателем вентилятора кондиционера/отопителя
(15A) Аварийная световая сигнализация
(15A) Управление двигателем
(15A) Звуковой сигнал, стоп-сигналы
(20A) Электропривод передних сидений
(20A) Электропривод передних сидений
(7,5A) Электродвигатель вентилятора конденсатора кондиционера
(30A) Преднатяжители ремней безопасности
(15A) Катушки зажигания
(15A) Управление двигателем
(7,5A) Электромагнитная муфта компрессора кондиционера
(15A) Управление двигателем
(7.5A) Освещение салона
(10A) Фонари заднего хода
Дополнительный блок под капотом.
Блок предохранителей в салоне honda cr-v.
Находится под панелью приборов со стороны водителя.
Схема расположения предохранителей — бензин.
для увеличения нажмите на изображении.
Реле электропривода стеклоподъемников
Реле топливного насоса
(7.5A) Электрические стеклоподъемник
(15A) Топливный насос
(7,5A) Блок управления системой ABS/VSA
(15A) Подогреватель передних сидений
(20A) Противотуманные фары
(10A) Лампы системы освещения в дневное время
(10A) Очиститель заднего стекла
(7,5A) ODS (Система обнаружения пассажиров на сиденьях)
(7,5A) Приборная панель
(10A) Электронный блок управления SRS
(10A) Правая фара (дальний свет)
(10A) Левая фара (дальний свет)
(7,5A) Маломощные лампы (внутреннее освещение салона)
(7,5A) Маломощные лампы (Наружные приборы освещения)
(10A) Правая фара (ближний свет
(10A) Левая фара (ближний свет)
(20A) Главный предохранитель цепи дальнего света фар
(15A) главный предохранитель маломощных ламп
(7,5A) Задний противотуманный фонарь
(20A) Главный предохранитель цепи ближнего света фар
Проблемы с электрикой. ⇐ Regius, Granvia, Grand, Touring
Модератор: RANGER
Перейти на страницу:
Grand hiace, кузов KCH16
разобрал и смазал редуктор подъемника бокового стекла (со стороны водителя), установил обратно, теперь на автозакрывании боковое стекло (после полного закрывания) опять немного открывается где то на половину (как будто попадает что то или типа подъемник не находит верхнюю точку), при обычном закрывании стекло нормально доводится
как сделать, чтобы нормально работал стеклоподъемник, обучить как-нибудь или проблема в подвижных контактах редуктора?
Знающие люди,подскажите пожалуйста,из-за чего может пищать сигнал в салоне где то под приборкой/торпедой при наборе скорости. При минимальной скорости не пищит. Начинает пищать тока от 5-10км-ч. Похоже на датчик непристегнутого ремня,но ремень я пристегнул. Лампочка непристегнутого ремня отсутствует,хотя может и системы этой нет на машине.
И еще постоянно горит восклицательный знак красный . Тормозухи было мало я подлил — никуда не уходит. Ручник поднимаю-опускаю — все равно лампочка горит. машина-региус супер с доводчиками боковой и задней , KZ 4wd оптитронная аналоговая приборка.
проверь проводку. у меня в селике 86 года слепой такое было включаеш фары- 1-габариты 2-открываются 3-ближний
выключаеш-выключаются закрыть- не закрывается одна фара нажимаеш на тормоз-закрывается вторая фара и при етом загорается неисправность задних фонарей на приборке . ездил так месяц
ответ понял тока после того как завоняло жженой проводкой из заднего крыла в котором была дырка а еще в заднем крыле был блок контроля неисправностей задних лампочек через дырку зимой на етот борк поливал соляной раствор с дороги блок сгорел все провода спаялись
Добавлено спустя 1 минуту 30 секунд: да и чем сырее погода была тем хуже было проводке а в сухую морозную пргоду все работало без проблем
Автомануал по ремонту Toyota Kluger в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.
Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.
Язык: Русский
Формат: pdf
Размер файла: 93,9 Mb
электронная книга в формате pdf
- Предупреждение
- Загрузка
Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.
Что вы найдете в книге по ремонту Toyota Kluger?
Подробную информацию об устройстве автомобиля.
Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Toyota Kluger.
Инструкцию по своевременному обслуживанию автомобиля.
Пошаговое руководство по самостоятельному ремонту Toyota Kluger.
Блок предохранителей и реле в салоне Митсубиси Аутлендер 1
Монтажный блок в салоне расположен в нижней части панели проборов под перчаточным ящиком.
Для доступа к нему необходимо снять ящик. На обратной стороне которого есть схема и назначение предохранителей, также размещены запасные предохранители и щипцы для замены.
Схема блока предохранителей в салоне Митсубиси Аутлендер 1
Описание
| 1 | Реле задних противотуманных фонарей |
| 2 | |
| 3 | Реле подогревателя сиденья |
| 4 | |
| 5 | Реле электропривода стеклоподъемников |
| 6 | Реле электродвигателя вентилятора отопителя |
| 7 | Реле обогревателя заднего стекла |
| F1 | (10A) Система зажигания |
| F2 | Комбинация приборов |
| F3 | (7,5A) Фонари заднего хода |
| F4 | Система поддержания скорости |
| F5 | (7,5A) Система кондиционирования |
| F6 | (7.5A) |
| F7 | (20A) Очистители и омыватели |
| F8 | (7,5A) |
| F9 | (15A) Предохранитель прикуривателя Mitsubishi Outlander |
| F10 | — |
| F11 | (7,5A) Электропривод зеркал |
| F12 | (7,5A) |
| F13 | (10A) Аудиосистема |
| F14 | (15A) Очиститель/омыватель заднего стекла |
| F15 | (15A) |
| F16 | (10A) Задний противотуманный фонарь |
| F17 | — |
| F18 | (10A) Лампы освещения салона |
| F19 | (30A) Электродвигатель вентилятора отопителя |
| F20 | (30A) Обогреватель заднего стекла |
| F21 | (20A) Электродвигатель привода люка |
| F22 | (10A) Подогреватель сидений |
| F23 | (10A) Насос охлаждения промежуточного охладителя турбо компрессора |
| F24 | — |
Комплектации и цены для североамериканского рынка
Внедорожник Toyota Highlander 2021 модельного года на рынке США предлагается с пятью уровнями оснащения:
- L;
- LE;
- XLE;
- Limited;
- Platinum.
Во всех модификациях стандартным считается привод колес FWD, а AWD доступен опционально, предлагаемые версии Hybrid рассматриваются отдельно.
Начальной комплектацией считается вариант L со стартовой ценой от 36400 долларов, где представлена переднеприводная версия, стоимость полноприводного кроссовера начинается от $36200.
Кроссовер нельзя назвать бюджетным автомобилем, но он и не относится к высокому премиальному классу, хотя при этом может похвастаться достаточно богатым набором опций даже в базовом оснащении.
В стандартный набор оборудования входит:
- светодиодные фары;
- трехзонный климат-контроль;
- мультимедиа с 8-дюймовым дисплеем;
- аудиосистема с радио AM/FM, MP3-плеером, WiFi Hotspot, Android Auto и Apple CarPlay, шестью динамиками;
- комплект средств безопасности Safety Sense 2.0;
- 2-дюймовый цветной ЖК-дисплей, расположенный в комбинации приборов;
- четыре порта USB и две розетки 12 В;
- электростеклоподъемники всех дверей;
- контроллер давления в шинах;
- адаптивный круиз-контроль;
- охранная сигнализация;
- интеллектуальная система Keyless Start;
- маршрутный компьютер;
- электрозеркала с обогревом;
- бортовая система громкой связи;
- беспроводная зарядка смартфонов;
- функция задержки выключения передних фар;
- электропривод водительского сиденья.
В базовой комплектации Toyota Highlander оснащается сиденьями с тканевой обивкой, фронтальными и боковыми аэрбегами, подушками безопасности шторками и для коленей водителя.
Автомобиль наделяется малоразмерной запаской, шинами 235/65 на легкосплавных дисках R18, шестью крючками для крепления груза в багажнике.
Разумеется, машина оборудуется различными электронными помощниками, такими как ABS, ESP, HAC, EPB и прочее.
Еще потенциальным покупателям Highlander 4 в американском исполнении следует знать, что в наиболее бюджетных комплектациях L и LE автомобиль поставляется с салоном восемь мест, то есть сиденья как второго, так и третьего ряда имеют конструкцию единого дивана с разделением спинок в пропорции 60/40.
В модификации LE помимо базовых опций предусмотрен мониторинг слепых зон, имеются светодиодные противотуманные фары, электропривод двери багажника, отделанный кожей руль, дополнительные функции мультимедиа.
Цена машины в этой комплектации с FWD приводом колес начинается от $36800, с AWD – от $38400.
В более заряженной версии XLE (39600 и $41200) добавляются рейлинги и люк на крыше, подогрев передних сидений и руля, размер ЖК-дисплея на комбинации приборов увеличен до 7 дюймов.
Вместо тканевой обшивки используется искусственная кожа, а средний трехместный диван заменен на два отдельных комфортабельных кресла (соответственно, автомобиль уже не восьми-, а семиместный).
Комплектация Limited (43650 и $45600) дооборудуется вентиляцией передних кресел, интегрированной навигацией, получает 20-дюймовые колеса, салон из натуральной кожи, вставки под дерево, премиальную аудиосистему JBL Audio с 11 динамиками, сабвуфером и усилителем.
И, наконец, что есть во флагманской версии Platinum (46850 и $48800):
- добавляется датчик дождя;
- предусмотрено адаптивное управление головным светом;
- установлено салонное зеркало с универсальным трансивером HomeLink84;
- комбинация приборов оснащается 10-дюймовым дисплеем;
- имеется камера кругового обзора с различными визуальными эффектами;
- присутствуют некоторые внешние косметические улучшения;
- мультимедиа оборудуется 12,3-дюймовым экраном.
Гибридные модели с 2.5L и вариатором несколько дороже, чем кроссоверы с 3.5-литровым двигателем и АКПП-8, самая дорогая модификация Хайлендер – это Hybrid Platinum AWD со стоимостью от 50200 долларов.
