Клинит задний суппорт пассат б5

Как проверить актуальную толщину и состояние тормозных дисков?

Есть два варианта контроля износа – это с помощью косвенных признаков и второй — это, осуществляя измерение толщины используемого изделия

Косвенными признаками износа тормозных дисков являются:

• появление провалов при нажатии педали тормоза. Хотя причиной этого явления могут быть и проблемы, связанные с износом колодок, появление течи (выход из строя манжеты) в тормозном цилиндре, дефицит из-за утечки тормозной жидкости. Однако проверить толщину дисков, тоже необходимо на всякий случай;
• появление вибрации или рывков во время торможения. Такая симптоматика может указывать, как на неравномерный износ тормозной поверхности, так и на такой же неравномерный износ колодок;
• биение руля при торможении — опять же может быть причиной износа, как поверхности изделия, так и колодок;
• скрежет и свист при торможении — это первым делом указывает на износ колодок вплоть до металлической их основы, когда начинается трение металла колодок о металл с неизбежными повреждениями поверхностей.

Таким образом, если появятся те или иные вышеперечисленные дефекты, то следует незамедлительно провести диагностические процедуры тормозной системы объекта нашего внимания, а именно Пассат Б5, обращая особое внимание на износ тормозной поверхности. При этом для обоснования предварительной версии вероятного скорого выхода из строя тормозов сервисмены-диагносты рекомендуют делать оценку их состояния с помощью табличной методологии оценки состояния элементов тормозной системы

При этом для обоснования предварительной версии вероятного скорого выхода из строя тормозов сервисмены-диагносты рекомендуют делать оценку их состояния с помощью табличной методологии оценки состояния элементов тормозной системы.

Симптоматика	Прилипание колодок к дискам	Заносы во время торможений	Свист и скрежет тормозов	Биение руля	Появление рывков
Что нужно предпринять?
Заменить тормозные колодки	да	да	да	нет	нет
Проверить работу тормозного суппорта, а также поршней и направляющих	да	да	да	да	да
Проверить толщины и актуальные состояния дисков	да	нет	да	да	да
Проверить накладки	нет	да	нет	нет	нет
Проверить подшипники ступиц, а также механизмов руля и подвески	нет	нет	нет	да	да
Проверить, как шины, так и диски колес	нет	нет	нет	да	нет

Замена задних тормозных колодок на пассате Б5+ — бортжурнал Volkswagen Passat Серое чудовище 2003 года на DRIVE2

Ой, я много писать не буду. Там всё так просто, так просто. Все 4 колодки одинаковые. Колесо снимается обычно, как у всех. Суппорт снимается ещё проще.Единственная засада, это ключом от болгарки крутить поршень, чтобы его вдавить.Не, есть ВАГ приспособы. И даже 1500 руб можно потратить на них. Но мы уже в гараже, колодки при нас, а руки чешутся.

Берём съёмник сайлентблоков, от него нам нужна будет только шпилька и гайка.

Гайку упираем в суппорт, шпильку за головку крутим (ну, это моэно назвать длиииным болтом с крупной резьбой).Конечно же, гайка не упрётся с суппорт, ибо махонькая. Тогда мы берем колодку старую, вырезаем болгаркой в ней прорезь под шпильку. И вуаля, упираем колодку старую в суппорт, крутя гайку на штоке. Но не сильно, чтобы не сломать нам ничего. Как чуть упёрлась — обычным ключом от болгарки (маленькой, 125 диски), по часовой стрелке заворачиваем суппорт.Как только наша приспопоба уже захочет упасть, от того, что ослаб упор, снова шток подкручиваем, упирается — теперь крутим ключом от болгарки. Минут 5 вам нужно на этот процесс.

Правда, у меня остались вопросы1. Вы, когда совсем вкрутили поршень, у вас пыльники на края поршня не залезают? Я всё боялся порвать пыльник. Ибо как только он еле-еле начал залезать, я попытался поставить колодки и накинуть суппорт обратно. Блин. Я забивал его киянкой, чесслово.

2. Есть нюанс ещё прикольный. Нужно следить за пружинками на колодках. Они норовят выпасть в прорезь суппорта

Обращайте внимание на этот момент ДО закручивания суппорта на месте )

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

клинит задний левый суппорт

поменял тормозной диск, колодки суппорт контрактный.

через 2 месяца история повторяется.

что посоветуете? именно один и тот же суппорт

или надо сперва жидкость в тормозах поменять и потом прокачать?

Романыч, тоесть на месте стоять и просто жать педаль ? на заведенной авто?

или надо сперва жидкость в тормозах поменять и потом прокачать?

нет. под машиной то надо стравливать жидкость-воздух. хуль ее на месте качать)) направляющие точно ходят? или тупо колом? спидак се сделал?

спидак поставил от 2.5 тахометр заработал но перестало переключать на 4 передачу. ))

сейчас опять старый тахо поставил. 4 вернулась.

да там сделать ерунда. от абс надо кинуть на спидак. и он заработает.

Всем привет. Уже как 1.5 лет борюсь с одним и темже суппортом. он постоянно подклинивает, изза этого быстро стирается колодка и тормозной диск+ держит машину.

поменял тормозной диск, колодки суппорт контрактный.

через 2 месяца история повторяется.

что посоветуете? именно один и тот же суппорт

У меня на переднем подклинивало, пальцы были смазаны правильной смазкой, проверил поршень он в порядке и резинку в цилиндр новую поставил но все равно подклинивало внутреннюю колодку. Вылечил только когда поменял скобу в которую направляющие пальцы входят. Теперь все отлично

11.6 Замена задних тормозных колодок

Сервисное обслуживание и эксплуатация

Руководства ￫ Volkswagen ￫ Passat B5 (Фольксваген Пассат)

Суппорт заднего тормоза

1 – самоконтрящийся болт, 30 Нм, 2 – тормозные колодки, 3 – болт 95, Нм, 4 – держатель суппорта с направляющими пальцами и защитными чехлами,

5 – болт 95, Нм, 6 – тормозной диск,

Предупреждение

При установке болта 1 необходимо использовать новый болт. При отвинчивании болта удерживайте от проворачивания направляющий палец.

Замену тормозных колодок 2 производите в комплекте на одной оси автомобиля.

Держатель суппорта с направляющими пальцами и защитными чехлами 4 поставляется в сборе как запасная часть.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и закрепите на подставках. 2. Состояние наружных задних тормозных колодок можно проверить визуально через отверстие в колесах. Внутренние колодки можно проверить, используя маленькое зеркало и переносную лампу, осматривая колодки через отверстия в задней части тормозных суппортов. Предупреждение Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла только одна колодка. Если колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать. 3. Отсоедините трос ручного тормоза от суппорта. 4. Отвинтите болты крепления суппорта, удерживая от проворачивания направляющий палец. 5. Снимите суппорт и, используя мягкую проволоку, подвяжите суппорт к задней подвеске. Тормозной суппорт 7 не должен висеть на тормозном шланге. Тормозной шланг не должен натягиваться или перекручиваться. 6. Извлеките тормозные колодки из суппорта. Если колодки будут устанавливаться повторно, отметьте их положение. 7. Очистите суппорт от пыли и грязи.

Установка

При установке новых тормозных колодок необходимо ввинтить поршень в суппорт.

При ввинчивании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок, поэтому постоянно следите за уровнем тормозной жидкости в бачке. При необходимости откачайте жидкость из бачка.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для ввинчивания поршня в цилиндр необходимо использовать инструмент VW3272. Для ввинчивания поршня установите инструмент так, чтобы буртик инструмента установился в пазах поршня. Вращайте корпус специального инструмента против часовой стрелки до упора. Вращая ручку специального инструмента по часовой стрелке, ввинтите поршень в суппорт. Если ввинчивание поршня затруднено, установите гаечный ключ на 13 на шлицы в основании рукоятки и за гаечный ключ ввинтите поршень (А). 2. При отсутствии специального инструмен та ввинтите поршень в суппорт, используя угловые плоскогубцы для стопорных колец. 3. Установите тормозные колодки в держатель суппорта, при этом следите, чтобы нажимные пружины располагались вертикально. Если устанавливаются старые колодки, проверьте, что они установлены в первоначальное положение. 4. Установите суппорт, ввинтите новый болт крепления направляющего пальца и затяните его моментом 30 Нм. Предупреждение К каждому оригинальному комплекту тормозных колодок фирмы VW прикладывается для каждого суппорта по одному новому болту. 5. Соедините трос ручного тормоза с суппортом, установите колеса, затем проверьте работу ручного тормоза. 6. Проверьте уровень тормозной жидкости и, при необходимости, дополните до нормального уровня. 7. Нажмите на педаль тормоза для того, чтобы колодки заняли свои рабочие положения.

Снятие, разборка и установка тормозного суппорта заднего колеса

1 Подложите коподки под передние колёса, поддомкратьте заднюю часть автомобиля и установите её на подставки (см. «Поддомкрачивание автомобиляиустановка его на подставки»). Снимите соответствующее заднее колесо. Вверните в каждую ступицу по одному болту, чтобы удержать на месте тормозные диски.

2 Убедитесьвтом, что рычаг стояночного тормоза в салоне находится в нижнем положении (автомобиль снят со стояночного тормоза). Ослабьте натяжение троса стояночного тормоза максимально, насколько это возможно, как описано в параграфе 16.

3 Отсоедините трос от рычага стояночного тормоза на суппорте, снимите фикса-тори отсоедините оплётку троса от суппорта.

4 Отверните крышку бачка главного цилиндра и, обернув её полиэтиленом, заверните на место. Так Вы сведёте потери жидкости к минимуму. Иначе это можно сделать, пережав шланги струбциной.

5 Очистите прилегающую к штуцеру тормозного шланга поверхность, затем ослабьте гайку штуцера.

6 Отверните болты направляющих пальцев суппорта, придерживая направляющие пальцы от проворачивания рожковым ключом. Выбросьте болты: при сборке нужно установить новые.

7 Снимите суппорт с кронштейна и сверните суппорт с шланга. Заткните отверстия шланга и суппорта, чтобыуменьшитьпотери тормозной жидкости и предотвратить попадание грязи в магистраль тормозной системы. Снимите кронштейн суппорта.

8 Положите суппорт на верстак и удалите с поверхности суппорта грязь. Вдыхать пыль, осевшую на суппорте, нельзя, так как она содержит вредный для здоровья асбест.

9 Выверните поршень из суппорта (вращать поршень нужно против часовой стрелки). Вывернуть поршень можно пассатижами с изогнутыми концами. Если поршень вращается, но не перемешается в осевом направлении, значит, он уже вывернут, и теперь его можно вынуть руками.

10 Снимите пыльник. При помоши маленькой отвертки аккуратно, чтобы не повредить зеркало цилиндра, выньте манжету (которая задерживает гидравлическую жидкость).

11 Снимите направляющие пальцы с суппорта и снимите гофрированные чехлы.

12 Осмотрите все детали, как описано в параграфе 8. Помните, что механизм стояночного тормоза неразборный.

13 Тщательнопромойтевсеснятыедетали метиловым спиртом или тормозной жидкостью (рис. 9.13). Не используйте для этой цели растворители на минеральной основе, бензин или керосин, так как они агрессивны по отношению к резиновым деталям. Просушите детали сжатым воздухом и ли ветошью, не оставляющей ворса. Продуйте сжатым воздухом отверстия суппорта.

14 Окуните новую манжету и поршень в тормозную жидкость, смочите тормозной жидкостью цилиндр. Установите манжету в канавку поршня при помоши только рук, без инструментов и приспособлений.

15 Установите новый пыльник с задней стороны поршня и установите наружную кромку манжеты в канавку суппорта. Аккуратно, покачивая поршень из стороны в сторону, вставьте его в цилиндр. Заверните поршень в цилиндр по часовой стрелке. Установите внутреннюю кромку манжеты в канавку поршня.

16 Смажьте консистентной смазкой из ремонтного комплекта или антиприхватной смазкой для тормозных механизмов направляющие пальцы и установите на них новые гофрированные чехлы. Вставьте пальцы в суппорт.

17 Перед установкой суппорта подсоедините к клапану прокачки шланг и закачивайте в суппорт тормозную жидкость до тех пор, пока из выходящей из отверстия для питающей трубки жидкости не исчезнут пузырьки воздуха.

18 Установитекронштейнсуппорта.Перед установкой очистите болты. Затяните ихтре-буемым моментом (рис. 9.18). Установите колодки, как описано в параграфе 5.

19 Наверните суппорт на шланг. Установите суппорт и затяните болты направляющих пальцев требуемым моментом.

20 Снимите с крышки бачка полиэтилен или снимите со шланга струбцину.

21 Прокачайте тормозную систему, как описано в параграфе 2. Заметим, что если Вы предприняли рекомендованные нами меры по минимизации потерь жидкости, то понадобится прокачать лишь то колесо, с которым Вы работали.

22 Подсоедините трос стояночного тормоза к суппорту (рис. 9.22) и отрегулируйте его натяжение, как описано в параграфе 14.

23 Установите колесо, опустите автомобиль и затяните болты крепления колеса требуемым моментом.

Источник

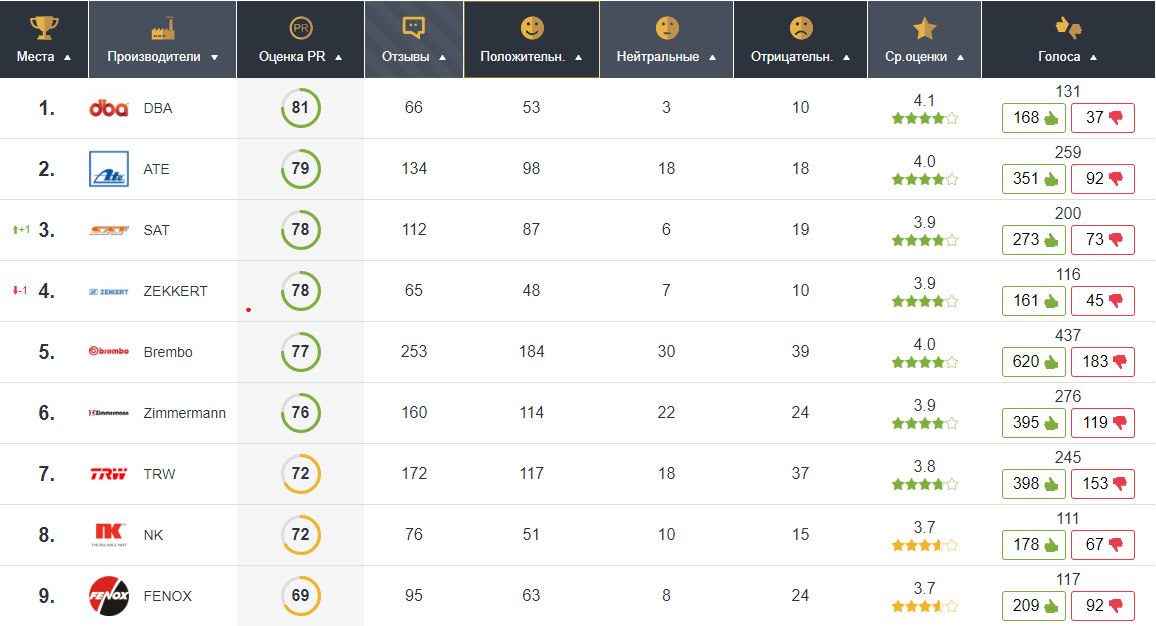

Топ лучшей продукции для тормозов по мнению пользователей Пассат Б5

Недавно одним из аналитических центров по рынку тормозных расходников была приведена статистика предпочтений пользователей Пассат Б5. Самое большее число владельцев этого немецкого авто (а именно около 10 процентов), высказавших свое мнение, что лучшим производителем изделий для тормозов является FENOX.

Второе место по востребованности запасных частей для тормозных систем принадлежит какой компании, как Brembo. Так считают немногим менее 9 процентов владельцев Пассат Б5.

И на третьем месте находится продукции для тормозов такого производителя как ATE. В этом уверены примерно 5 процентов пассатоведов.

Что касается общего , то первые Топ 9 производителей были оценены таким образом:

Подвеска «Пассата Б5»: основные элементы, особенности многорычажной подвески. Volkswagen Passat B5

Есть отличие одного и того же оборудования в официальном и независимом сервисе. Поэтому к ним прибегают крайне редко. Для клиента СТО подобная несостоятельность мастера в регулировках нередко заканчивается посещением авторизованной сервисной станции, на которой устанавливается точный диагноз и производятся нужные процедуры.

Поэтому автовладелец после этого вполне вероятно склоняется в пользу дилерской станции и делает вывод, что оригинальный сервис на порядок выше независимого.

Такими вот механизмами дилерский сервис и привлекает к себе клиентуру на заведомо завышенные цены, но утверждая свое отличие качеством запчастей и обслуживанием. Никто не оспаривает высокое качество авторизованного подвеска автомобиля фольксваген пассат б5, но, допустим, именитые производители, выпускающие детали в aftermarket, предлагают запчасти оригинального качества.

К примеру — все запчасти производства Подвеска автомобиля фольксваген пассат б5. И оборудование, применяемое на независимом сервисе, также может совершенно не отличаться. По этому поводу в Европе приняли.

При этом все технологические решения, которые раньше могли держаться в тайне, должны предоставляться специалистам независимых сервисов.

Но в Украине, как показывает практика, в частности, описанная ситуация подвеска автомобиля фольксваген пассат б5 регулировкой кривой-схождения — отечественный независимый сервис очень легко прощается со своими существующими и потенциальными клиентами. Кривая схождения Кривая схождения — это разность значений схождения колеса, возникающих вследствие процесса разгона и торможения.

Подобное явление возможно на мостах с четырехрычажной подвеской, потому что рулевой механизм у таких автомобилей расположен выше обычного и имеет короткие рулевые тяги. При установке желательно использовать новые болты 7, 17, 19, 28, 30, При затягивании болта 19 автомобиль должен стоять на колесах.

Замена рычагов передней подвески фольксваген пассат б5

Моменты затягивания болта Болт 40 используется для крепления проводных валов с трехплечим шарниром. Рычаг 15 можно снять только вместе с кронштейном. Также я рекомендую, если есть стук, чтобы убедиться, что рычаг стучит, а не стойку стабилизатора.

Чтобы изменить все сразу или нет, зависит от вас, я меняю один за другим, поэтому ниже приводится описание замены на кусок. Чиатйте также: Но при замене одного подвеска автомобиля фольксваген пассат б5 рычага это легче сделать, как и.

Сегодня я специально проверил. Далее по порядку: Наличие ямы значительно упростит операцию, хотя я справился с ней на снегу.

При использовании съемника необходимо удалить полуось от ступицы, я не пошел по этому пути. Палец шарового переднего рычага был выжат одним концом короткого удлинительного шнура из набора головок, а. Новая Подвеска HDE. Сколько стоит.

Кроме того, результат споров в Audi Console: Есть мнение, чтобы упростить решение подобной проблемы в будущем: Резинометаллические втулки крепят заднюю балку к кузову. Пружинные механизмы и амортизаторы смягчают движение, помогая легче преодолевать выемки на автодорогах. Первым признаком неполадок в иномарке можно назвать ее качание из стороны в сторону.

Самостоятельно менять очень сложно — лучше обратиться в сервис. Кузов начинает раскачиваться при движении. Это говорит о неисправных амортизаторах. Автотранспорт хуже слушается рулевых команд хозяина, подвеска автомобиля фольксваген пассат б5 процесс изнашиваемости трансмиссии. Раскачка провоцирует выпадение из рабочего режима сайлентблоков, верхних опор. Уже не радует длина тормозного пути. Возникает прямая угроза безопасности и необходимость принятия срочных мер.

Ухудшается контакт с автотрассой.

Ослабевает упор автомобиля на все четыре колеса, снижается показатель маневренности. Водитель сталкивается с резкими срывами в скольжение.

Это мотивирует пройти скорейшую диагностику шин, помимо подвески. Потребуются знания технического устройства и сноровка. Физические ощущения ухудшаются.

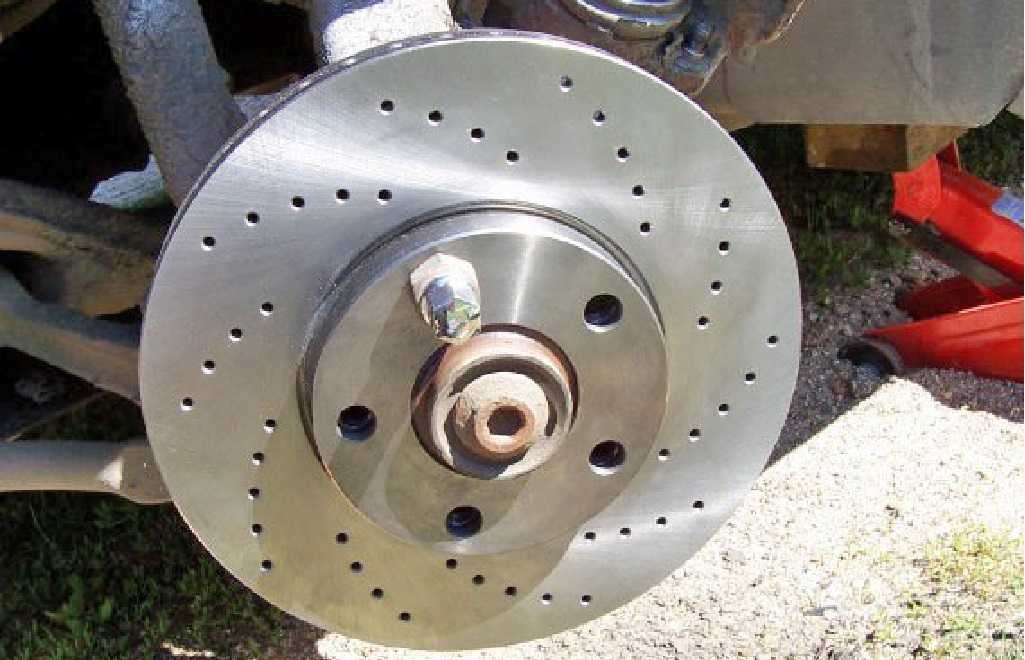

Проверка толщины диска

Важно! В процессе износа тормозных колодок образуется пыль, которая содержит токсичный асбест. Между прочим, он может вызвать онкологическое заболевание

Поэтому, очищая тормозные узлы перед их осмотром нельзя пользоваться сжатым воздухом, а желательно делать очистку с помощью пылесоса, и в респираторе, не допуская при этом вдыхания пыли.

Что касается пошаговых манипуляций в процессе проверки толщины тормозных элементов, то следуя правилам техники безопасности, нужно:

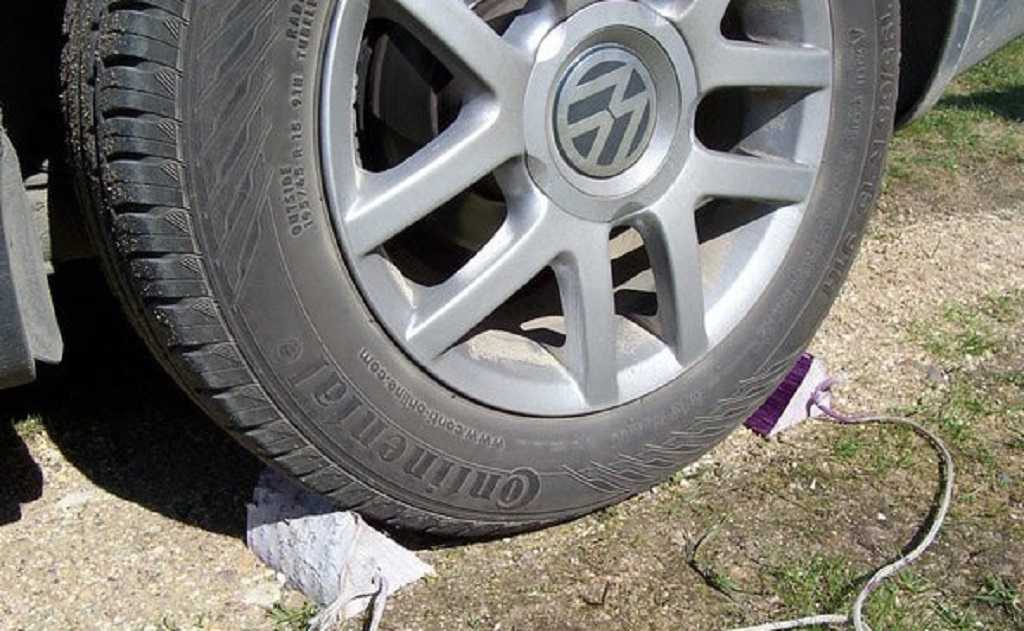

поставить авто на ручной тормоз, а также подставить под противоположное поднятому с помощью домкрата колесо специальные подставки;

• снять колесо и очистить ступицу и тормозной суппорт;
• для обеспечения корректных замеров толщины тормозного элемента, следует вкрутить в его отверстие болт с наличием шайбы;

• проворачивая диск, следует осмотреть его на наличие дефектов. Особенно на наличие трещин на отверстиях крепления диска к ступице;
• в местах, где отпечатаны следы от колодок производятся замеры износа. При этом актуальная толщина замеряется в различных точках;
• специальным индикатором осуществляется проверка наличия биения ступицы на 10 миллиметровом расстоянии от края тормозного элемента;
• при предельном износе диска, выявленном в процессе измерений, а также в случае обнаружения на нем дефектов и царапин с глубинами более половины миллиметра, он подлежит замене. Заменить следует и второй диск с тем, чтобы обеспечить равномерное срабатывание тормозов на оси автомобиля. По этой же причине, совместно с этими изделиями подлежат замене и тормозные колодки.

Трансмиссия

Моторы работают в паре, как с механической, так и автоматической коробкой передач.

Механические коробки передач устанавливались 4-х типов. 5-ти ступенчатая 012/01W применялась со всеми бензиновыми двигателями и дизельным 1,9 TDI 100 л.с.

5-ти ступенчатая 01А устанавливалась на полноприводные модели с бензиновыми 2,0, 2,3 и 2,8 л.

5-ти и 6-ступенчатая 01Е: для полноприводных Passat B5 с турбодизельными 1,9 TDI 130 л.с. и 2,5 TDI в 5-ти ступенчатом исполнении, 6-ти ступенчатая для дизельных 1,9 TDI от 130 л.с. и 2,5 TDI.

К 220 — 240 тыс. км могут появиться ощутимые резкие удары при включении передач или торможении двигателем. Причина — люфт между внутренним ШРУС-ом и валом привода.

К 250 — 300 тыс. км под замену попадают выжимной подшипник и маховик (12 — 25 тыс. рублей).

2-х массовый маховик быстрей «выходит» на дизелях из-за огромного крутящего момента и длительной езды на низких оборотах, близких к холостому ходу. В этих режимах крутильные колебания у вращающегося коленчатого вала очень высоки, что приводит к ускоренной поломке пружин 2-х массового маховика (39 — 45 тыс. рублей).

При пробеге более 300 000 км износ игольчатого подшипника первичного вала станет причиной плохого включения передач.

Автоматические коробки устанавливались 2-х типов: классическая 4-х ступенчатая 01N и 5-ти ступенчатая 01V с возможность ручного переключения передач «типтроник».

Среди возможных неисправностей — перегрев масла из-за отказа маслонасоса коробки (после 260 000 км) и, как следствие, выход из строя гидротрансформатора.

К этому пробегу нередко возникают проблемы из-за износа фрикционов, а также выхода из строя блока клапанов и регулятора давления. В этом случае может помочь промывка «гидроплиты».

Перегрев масла вызывает перебои в работе коробки. При появлении первых признаков, необходимо прочистить радиатор двигателя, в котором охлаждается и масло АКПП. Часто после этой процедуры и замены масла в коробке, проблемы уходят.

Подушки коробки «прослужат» до 200 — 240 тыс. км. Вскоре начинают «течь» сальники коробки. При этом пробеге возможен выход из строя и ЭБУ АКПП.

Очень важно следить за состоянием масла и фильтра в коробке, особенно после 250 000 км. Повышение температуры масла может вызвать оплавление проводки в коробке, засорение каналов продуктами плавления, что приведет к масляному голоданию и выходу из строя фрикционов и маслонасоса

Некоторые владельцы после 220 000 км столкнулись с растрескиванием корпуса коробки и металлических опор на подушках.

Замена поршня суппорта задних тормозов Volkswagen Passat B5 GP

Информация предназначена для моделей 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Суппорт заднего тормозного механизма: 1 — Болт (35 Нм); 2 — Тормозной суппорт; 3 — Ниппель прокачки; 4 — Колпачок; 5 — Уплотнительное кольцо; 6 — Поршень; 7 — Пыльник; 8 — Направляющий палец; 9 — Чехол; 10 — Скоба суппорта.

1, Установите приспособление MP 9-401 на суппорт. Буртик (стрелка В) должен располагаться перед поршнем.

2. Извлеките поршень из суппорта, вращая маховичок в левую сторону.

3. При помощи пластмассового клина 3409 извлеките уплотнительное кольцо.

Установка 4. Очистите техническим спиртом поршень и уплотнительное кольцо. 5. Смажьте поршень и уплотнительное кольцо консистентной смазкой G 052 150 А2. 6. Вложите уплотнительное кольцо в канавку тормозного суппорта.

	7. Установите пыльник наружной уплотняющей кромкой на поршень.
	8. Вставьте внутреннюю уплотняющую кромку пыльника в канавку цилиндра с помощью пластмассового клина 3409. Удерживайте поршень рукой.
	9. Установите приспособление MP 9-401 вместе с MP 9-401/1 так, чтобы буртик (стрелка В) прилегал к приспособлению MP 9-401/1.

10. Утопите поршень в колесном тормозном цилиндре, поворачивая маховичок приспособления MP 9-401 вправо (стрелка). Примечание. При необходимости удерживайте приспособление гаечным ключом (стрелка А).

Источник статьи: http://carpod.ru/snyatie-i-ustanovka-porshnya-supporta-zadnego-tormoznogo-mehanizma-volkswagen-passat-b5-gp-2000-2005

Кузов и салон

К коррозионной стойкости кузова больших претензий нет, если только автомобиль не был в ремонте после ДТП. На «взрослых» Пассатах небольшие очаги коррозии возникают в местах, предназначенных для установки домкрата, на передних крыльях по аркам и под подкрылками.

Забитые дренажные отверстия под аккумуляторной батареей и вакуумным усилителем тормозов могут стать причиной «аквариума» в моторном отсеке, там же появляются очаги коррозии.

На 9-10-летних машинах нередко пропускает воду в багажник «состарившийся» уплотнитель багажника или задних фонарей.

Пластик передних фар со временем мутнеет. Полировки хватает ненадолго.

К 200 000 км закисают шарниры стеклоочистителя. К 260 000 км отказывают механизмы подъема стекол из-за разрушения бегунка механизма, пластмассовых держателей стекол или обрыва троса.

На VW Passat почтенного возраста вода в салоне не редкость. Причина либо в забитом дренаже системы кондиционирования или нарушении герметичности уплотнителя для тросика открытия капота. Вода, оказавшись в салоне, может доставить много проблем владельцу авто, попав в блок комфорта, располагающийся под ногами водителя.

«Сверчки» поселяются в бардачке, в районе прикуривателя, задних дверей, передней панели и часто в месте стыка лобового стекла и торпедо.

Из-за износа отлива на козырьке направляющих со временем перестает закрываться люк.

После 200-250 тыс. км порой «умирает» реле компрессора, а то и сам компрессор.

Электрика начинает доставлять проблемы после 200 000 км. Первыми сдаются микровыключатели в замках дверей и багажника.

Если перестали загораться лампочки на панели приборов, скорей всего, закисли контакты под блоком ЭБУ двигателя. Для профилактики достаточно побрызгать на контакты WD-40.

Снижение яркости экрана бортового компьютера (5-6 тыс. рублей) происходит из-за выхода из строя полупроводников в микросхеме контроллера дисплея.

Из-за отказа «чипа» в панели приборов перестают показывать указатели температуры и топлива, и не переключаются режимы на БК.

Падение стрелки уровня топлива на 0 иногда происходит из-за короткого замыкания проводов с датчика под задним сиденьем.

Самопроизвольные щелчки кнопки включения аварийного сигнала возникают из-за небольшой утечки тока сигнального провода с реле на массу в выключателе.

Иногда перестают нормально функционировать поворотники. Причина в левом подрулевом переключателе — из-за износа контакта, образования медной пыли, перемешивания ее со смазкой, и, как следствие, перемыкание контактов.

Стартер ремонтопригоден и служит до 250-300 тыс. км, после понадобится замена втягивающего или щеток.

Генератор выходит из строя к 240-260 тыс. км — чаще из-за износа подшипника.
