Все эти симптомы говорят о повреждении кольца, которое нужно заменить. По времени эта услуга занимает немного времени. Последовательность действий при замене кольца-прокладки глушителя:
Откручиваем гайки, они идут обычно в сборе со шпилькой, срываются редко, но если это происходит, мы готовы их заменить.
Запчасти у нас имеются. На Рено Логан гайки откручиваем головкой на 10. При снятии кольца можно увидеть на стыке блеск и то, как кольцо сплющилось.
То есть труба била об выпускной коллектор и постепенно сплющила кольцо. Такое кольцо идёт под замену, а чтобы его снять, иногда приходиться его разрубить.
Если во время не поменять прокладку глушителя то за этим последует протирка «Гусака»-части приёмной трубы. Гусак отдельно не продаётся, а идёт в сборе с глушителем.
Меняется прокладка примерно один раз при пробеге 150 тысяч км.
Важно
Запчасти
- ↳ Stream
- ↳ Honda. Запчасти
- ↳ MITSUBISHI
- ↳ Canter
- ↳ Delica
- ↳ Delica. Начинающему о Делике
- ↳ Delica. Бензиновый двигатель
- ↳ Delica.
Дизельный двигатель
↳ Delica. Трансмиссия
↳ Delica. Ходовая, рулевая, тормоза
↳ Delica. Кузов, салон
↳ Delica.
Электрика и оптика
↳ Delica. Печка и кондиционер
↳ Delica. Комплектации, доп.оборудование, тюнинг, места ремонта
↳ Delica. Ищу, куплю, продам, подарю, приму в дар
↳ Delica D:2
↳ Delica D:5
↳ Delica D:5. Двигатель
↳ Delica D:5. Системы охлаждения и отопления
↳ Delica D:5. Трансмиссия
↳ Delica D:5. Подвеска
↳ Delica D:5. Тормозная система
↳ Delica D:5. Кузов, салон
↳ Delica D:5. Электрика
↳ Delica D:5.
Предварительные работы
Замена прокладки впускного коллектора ВАЗ 2109 своими руками не представляет большой сложности и не требует специфических знаний или дорогостоящего инструмента — требуемый набор ключей обычно присутствует в багажнике каждого автолюбителя.
Но перед заменой стоит попробовать подтянуть крепление впускного агрегата — если прокладка не прогорела, именно ослабевшее крепление может быть причиной попадания под капот отработанных газов. Если подтяжка крепления не помогла, значит, прокладка полностью прогорела и ее требуется заменить. Замена прокладки коллекторов ВАЗ 2109 потребует проведения предварительных работ по демонтажу воздушного фильтра, снятию карбюратора и самого коллектора. Все вышеперечисленные работы проводятся исключительно на холодном двигателе.
Снятие воздушного фильтра с корпусом
На инжекторном двигателе автомобиля ВАЗ 2109 для снятия воздушного фильтра достаточно выкрутить четыре самореза крепления крышки корпуса фильтрующего элемента — для этого используется ключ на 10 или трещотка. Под крышкой будет находиться фильтрующий элемент. Если крышка поднимается с трудом, то от штекера можно отсоединить датчик массового расхода воздуха.
На карбюраторном двигателе под капотом находятся три защелки, которые легко откидываются. Посередине металлической крышки находится винтик, который тоже можно открутить руками, после чего крышка снимается. Под крышкой находится фильтрующий элемент, который нужно аккуратно вынуть. Впоследствии при обратной сборке, фильтрующий элемент можно заменить — если подошло время или если фильтрующий элемент сильно загрязнен.
Демонтаж карбюратора
После того как был демонтирован фильтр воздушный, можно приступать к снятию карбюратора. Для снятия карбюратора на автомобиле ВАЗ 2109 потребуются следующие инструменты:
- две отвертки — плоская и крестовая;
- ключ на 13 рожковый;
- головка на 8;
- трещотка.
Инструкция по демонтажу карбюратора будет следующей:
- Шланг подвода охлаждающей жидкости к пусковому устройству карбюратора отсоединяется от штуцера — путем откручивания хомутов крепления. Сама охлаждающая жидкость сливается в заранее подготовленную емкость.
- Разъединяется приемная труба, идущая от выпускного коллектора и от кронштейна блока цилиндров.
- Затем отсоединяется кронштейн тросика привода дроссельной заслонки. Для этого снимается сначала один конец пружинки с тяги управления дроссельной заслонки, а затем снимается вся пружинка, далее ослабевается гайка на кронштейне и трос вынимается из зацепления.
- Разъединяется датчик винта ЭПХХ от штекера питания.
- От блока подогрева карбюратора отсоединяются два шланга и вакуумная трубка.
- Снимается шланг вентиляции картера.
- Откручиваются 4 гайки крепления карбюратора к впускному коллектору.
- Карбюратор снимается аккуратно и без рывков — путем поднятия со шпилек.
Работа по снятию карбюратора завершена. Представленные фото и видео помогут наглядно проследить за процессом снятия карбюратора.
Снятие впускного коллектора
После того как работы по снятию воздушного фильтра и демонтажу карбюратора завершены, можно приступить к снятию впускного агрегата. Для этого понадобится следующий набор инструментов:
- рожковый ключ на 13;
- головка на 13 — обычная и глубокая;
- трещотка и вороток;
- трещотка с головкой на 10.
Порядок работ будет следующим:
- Отгибается назад находящаяся под карбюратором площадка — для этого откручиваются две гайки крепления.
- Отсоединяются все шланги, подходящие к коллектору.
- Шесть гаек крепления откручиваются от впускного коллектора.
- Коллектор впускной снимается со шпилек — для этого его следует слегка покачивать из стороны в сторону, так как он может пригореть к прокладке.
Снятие выпускного коллектора
Снятие выпускного коллектора ВАЗ 2109 потребует наличие следующих инструментов:
- ключи на 13 — рожковый и накидной;
- глубокая головка на 13;
- трещотка.
Порядок работ:
- От коллектора откручиваются четыре гайки крепления приемной трубы.
- Со шпилек сдергиваются «штаны» и отводятся в сторону, затем откручиваются оставшиеся три гайки крепления коллектора.
- Выпускной коллектор аккуратно и без рывков снимается со шпилек.
При снятии коллекторов может возникнуть такая проблема, как прикипание шпилек и гаек — так как металл постоянно греется и остывает, возникает процесс закисания.
Для облегчения работы шпильки крепления можно залить жидкостью WD 40 заранее, примерно за сутки до начала работ. Это значительно облегчит снятие коллектора для последующей замены прокладки. \
Если при откручивании шпилька обламывается, ее придется просто высверлить, а потом нарезать новую резьбу и прикрутить новую шпильку.
Как продлить срок службы прокладки
Хотя замена прокладки выпускного коллектора не требует особых затрат и вполне может быть успешно осуществлена в условиях собственного гаража, кому хочется тратить на это свое время? Лучше уж пусть служит подольше. А чтобы продлить срок ее службы, прислушайтесь к следующим советам:
- следите за состоянием системы охлаждения, проверяйте уровень тосола (антифриза), чтобы не допускать перегрева двигателя;
- используйте только качественное топливо;
- проверяйте плотность соединения ГБЦ и выпускного коллектора;
- обнаружив нарушение целостности прокладки, не ждите, пока она сгорит полностью, замените ее;
- покупая прокладку выпускного коллектора, выбирайте качественное изделие известных производителей.
В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа.
При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются.
Вообще коллектор – это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства. Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов.
Этот элемент крепится непосредственно к голове (головке блока цилиндров
) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора — недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата.
Симптомы, что прогорела прокладка выпускного коллектора
можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки. При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали.
В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалённую поверхность капель воды, что приводит к зарождению в нем трещин.
Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках.

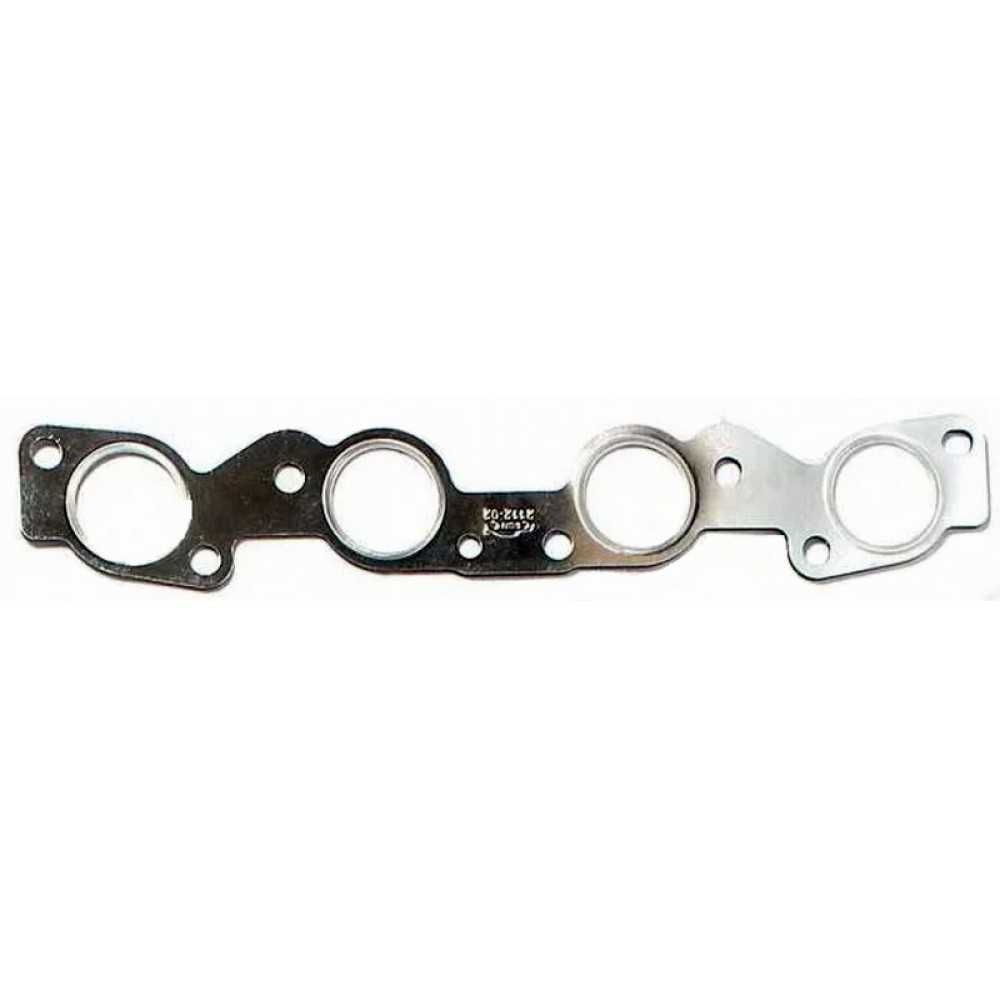

Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным.
Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.
Проделываем следующие процедуры:
- 1. Открываем капот автомобиля;
- 2. Демонтируем воздухозаборник. Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор;
- 3. Извлекаем термоэкран. Им прикрыт коллектор;
- 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;
- 5. Откручиваем парочку болтов от выхлопной трубы;
- 6. Снимаем коллектор;
- 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее;
- 8. Зачищаем все пространство под новую прокладку;
- 9. Чистим все до блеска;
- 10. На область после очистки наносим смазку на графитовой основе;
- 11. Теперь ставим новую прокладку;
- 12. Собираем все в обратной последовательности.
Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово «может», так как они могут и не проявляться, а могут выявляться и немного по-другому.
Прокладка глушителя: как и на что заменить
Прокладка или кольцо уплотнительное глушителя применяется для того, чтобы изолировать газовый стык, образовывающийся между задним глушителем и резонатором (вспомогательный глушитель).
Установка прокладки между выпускным коллектором («штаны») и глушителем необходима также для того, чтобы обеспечить взаимоперемещение труб глушителя.
Повреждение прокладки можно обнаружить следующим образом: под самым днищем, в месте, где соединяются секции, будет присутствовать нагар. Помимо этого, если прокладка между цилиндром и глушителем повреждается, то в автомобильном салоне появляется неприятный запах, создаваемый выхлопными газами. Испорченный узел даёт о себе знать также характерным скрежетанием, которое возникает во время работы двигателя.
Как избавиться от проблемы
Прокладка глушителя обычно не подлежит какому-либо ремонту. Если прокладка (кольцо) глушителя повредилась, то её придётся заменить на новую. Заменить прокладку довольно нетрудно.
- Прежде всего, нужно избавиться от старой прокладки. Нужно открутить два болтика, которые стягивают фланцы. Обычно болты имеют ржавчину, из-за чего их довольно трудно откручивать. Для этой цели можно использовать специальный инструмент («ключи жидкие» либо болгарка, если ситуация критическая).
- После того как болты будут сняты, придётся аккуратным образом отвести в левую сторону резонаторную трубу.
- На патрубке резонатора как раз и располагается прежняя прокладка глушителя. Придётся воспользоваться отвёрткой, чтобы поддеть изделия и удалить его.
- Далее необходимо применить щётку металлическую и шкурку, чтобы убрать нагар с фланцев.
- После этого происходит замена прокладки глушителя. Кольцо устанавливается на резонаторный фланец. Осуществляется соединение патрубков основного глушителя, фланцы же свинчиваются при помощи хомута, который имеет подпружиненные болты, которые идут в одном комплекте с прокладкой.
Производить замену в случае поломки необходимо, потому что в противном случае автомобильный салон будет заполняться гарью. Также в случае возникновения неисправности под самым днищем начнёт образовываться нагар, ликвидировать который будет очень трудно.
Замена коллектора своими руками + Видео
Если коллектор прогорел или покрылся трещинами, то пытаться заварить его бессмысленно. Стоимость подобных работ будет в несколько раз выше установки нового коллектора в мастерской. Для замены коллектора вам понадобятся:
- домкрат;
- тазик для слива охлаждающей жидкости;
- набор рожковых, накидных и торцовых ключей;
- ключ-трещетка с удлинителем и комплектом насадок различной длины;
- плоская и крестовая отвертки;
- новый коллектор;
- новая прокладка коллектора и ГБЦ;
- новая прокладка коллектора и приемной трубы выпускной системы.
Замену коллектора проводите так:
- Внимательно прочитайте статью — техника безопасности для ремонта и обслуживания автомобилей.
- Отключите аккумулятор.
- Слейте охлаждающую жидкость. Подробно эта процедура описана в статье замена охлаждающей жидкости своими руками.
- Снимите воздушный фильтр, ресивер инжектора (на карбюраторных автомобилях эта операция не нужна) и температурный экран.
- Открутите болты и гайки фланцев выпускного коллектора и приемной трубы выпускной системы.
- Открутите гайки или болты, которые крепят коллектор к ГБЦ и снимите коллектор. На восьмиклапанных двигателях эти болты или гайки удерживают впускной и выпускной коллекторы. Поэтому необходимо открутить все гайки, затем демонтировать впускной и только после этого снимать выпускной коллектор.
- Очистите плоскость ГБЦ от следов старой прокладки.
- Если необходимо, восстановите резьбу отверстий или установите новые шпильки крепления коллектора.
- Установите новые прокладки.
- Установите новый коллектор. На восьмиклапанных моторах вместе с ним устанавливают и впускной коллектор.
- Закрутите, но не затягивайте гайки или болты, которые крепят коллектор к ГБЦ.
- Соедините коллектор с приемной трубой (трубами) выпускной системы, установив новую прокладку, затем закрутите, но не затягивайте их болты и гайки.
- Затяните гайки крепления коллектора к ГБЦ с необходимым усилием (его вы найдете в инструкции по ремонту вашего автомобиля).
- Затяните болты и гайки фланцев коллектора и приемной трубы.
- Отфильтруйте и залейте в радиатор охлаждающую жидкость.
- Подключите аккумулятор.
Как снять выпускной коллектор ваз 2110
- Отсоединяем от ресивера шланги вакуумного усилителя, …
. электропневмоклапана и регулятора давления топлива в топливной рампе.
- Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел (см. Снятие дроссельного узла).
- Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от дроссельного узла все шланги и разъемы датчика положения дроссельной заслонки и регулятора холостого хода.
- Ключом «на 13» отворачиваем две гайки крепления к ресиверу кронштейна топливных трубок.
- Снимаем кронштейн.
- Ключом «на 13» отворачиваем гайку крепления ресивера к кронштейну.
. и пять гаек крепления к впускному коллектору.
- Снимаем ресивер.
- Снимаем с впускного коллектора рампу (см. Снятие топливной рампы двигателя ВАЗ-2111).
- Ключом «на 17» отворачиваем гайку крепления левого кронштейна впускного коллектора.
. и ослабляем нижний болт крепления левого кронштейна.
- Отводим кронштейн от впускного коллектора.
- Ключом «на 13» отворачиваем гайку верхнего крепления правого кронштейна коллектора и отворачиваем нижний болт крепления кронштейна к блоку цилиндров.
- Снимаем кронштейн.
- Ключом «на 13» отворачиваем две гайки крепления рыма.
- Снимаем рым.
- Ключом «на 13» отворачиваем три гайки крепления кронштейна ресивера.
- Снимаем со шпильки впускного коллектора втулку.
- Отсоединяем приемную трубу от выпускного коллектора и кронштейна.
- Снимаем приемную трубу со шпилек выпускного коллектора.
- Ключом «на 13» отворачиваем верхнюю и ослабляем нижнюю гайки планки подводящей трубы насоса охлаждающей жидкости.
- Отвернув ключом «на 13» одну гайку снизу и две по бокам.
- Отвернув еще две гайки,…
Разъем коллекторов и головки блока уплотнен двумя прокладками.
Сборку производим в обратной последовательности, при этом все прокладки заменяем новыми.
Copyright 2007-2019 Все права защищены. Все торговые марки являются собственностью их владельцев.
Для выполнения работы по замене катализатора на автомобилях с двигателем 21124 (1,6i) вам необходима смотровая яма или эстакада.
1. Подготавливаем автомобиль к выполнению работы (см. п. 2б и 4 «Подготовка автомобиля к ТО и ремонту»).
3. Отсоединяем от впускного модуля шланг вакуумного усилителя тормозов (см. п. 8 «Впускной модуль двигателя 21124 (1,6i) — снятие, установка, замена»).
4. Снимаем с коллектора датчик концентрации кислорода (см. «Датчик концентрации кислорода — проверка и замена»).
5. Торцовым ключом на 10 мм отворачиваем гайку верхнего.
. и две гайки нижнего крепления защитного экрана.
6. Извлекаем защитный экран из моторного отсека.
7. Торцовым ключом на 13 мм отворачиваем две гайки крепления прижимной планки кронштейна.
8. Снимаем прижимную планку со шпилек.
9. Накидным ключом на 13 мм отворачиваем два болта крепления прижимной планки кронштейна к блоку цилиндров.
10. Извлекаем кронштейн из моторного отсека вниз.
Предупреждение. 11. Отсоединяем приемную трубу от дополнительного глушителя (см. п. 1 и 2 «Уплотнительное кольцо приемной трубы глушителя — замена»).
12. Ключом на 13 мм отворачиваем на несколько оборотов нижнюю, а затем верхнюю гайки кронштейна подводящей трубы насоса охлаждающей жидкости и отводим кронштейн в сторону (на фотографии вид со стороны перегородки моторного отсека).
13. Ключом на 13 мм отворачиваем восемь гаек крепления выпускного коллектора глушителя и катализатора (три из них на фото не видны).
14. Снимаем с автомобиля катализатор в сборе с приемной трубой глушителя.
15. Снимаем со шпилек головки блока цилиндров уплотнительную прокладку выпускного коллектора глушителя.
Устанавливаем на автомобиль катализатор и все снятые детали в последовательности обратной снятию. Прокладку и поврежденные детали заменяем.
Дурная голова рукам покоя не дает… Были у меня подозрения, что прогорела у меня прокладка выпускного коллектора, ибо машина стала слишком громкой. Закупившись всеми необходимыми деталями отправился к другу в гараж. И как обычно опишу процесс замены прокладки. Все делаем на остывшем двигателе.
Первым делом нужно снять катализатор, или как в моем случае, переходную трубу.
Ключом на «13» откручиваем два болта с пружинами крепления катализатора к трубе приемной (в простонародье «штаны»).
Двумя ключами на «17» откручиваем два болта крепления катализатора к основному глушителю (обычно его называют «резонатор»).
Теперь снимаем держатель штанов (не знаю как он правильно называется). Он состоит из двух частей — скобы и самого держателя. Ключом на «13» отворачиваем две гайки крепления скобы.
Крышка ГБЦ и порядок затяжки её болтов
Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.
Крышка ГБЦ перед монтажом
Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».
Рекомендуемый момент затяжки винтов
Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.
Порядок затяжки крышки отмечен цифрами и стрелочками
Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.
Что влияет на состояние коллектора
Температура газов, выходящих из ГБЦ, превышает 600 градусов. Если мотор работает на максимальной мощности, неправильно выставлен угол опережения зажигания или топливная система готовит слишком обогащенную или обедненную смесь, то температура выходящих газов превышает 1500 градусов. Из-за этого выпускной коллектор нагревается до температуры 200–300 градусов. В режиме максимальной мощности, при неправильной работе систем зажигания или подготовки топлива, его температура может достигать 600 градусов, из-за чего коллектор приобретает тусклый малиновый цвет.
Если все системы двигателя работают нормально, то срок службы выпускного коллектора превышает 40 лет. Исключение составляют гоночные автомобили и машины, двигатель которых постоянно работает в режиме максимальной мощности. Прохождение раскаленных газов приводит к постепенному выгоранию металла. На скорость выгорания влияют:
- температура;
- открытое пламя (когда топливовоздушная смесь догорает в коллекторе);
- содержание кислорода в выхлопе.
Выпускной коллектор изготовлен из чугуна, основа которого железо и углерод. Чем выше температура коллектора, тем сильней железо вступает в реакцию с кислородом и атмосферной влагой. Со временем это приводит к тому, что металл коллектора прогорает и выхлопные газы вместо выпускной трубы или катализатора, попадают в моторный отсек. В результате воздух в нем нагревается, что приводит к росту температуры двигателя, перегреву и другим проблемам. Часть дыма из моторного отсека попадает в салон, негативно влияя на самочувствие водителя и пассажиров. Если во время сильного нагрева коллектора вы проехали по луже и, вода попала на чугун, то изделие с большой долей вероятности, покроется трещинами и потребует замены.
Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео
Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.
ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:
материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.
Процесс замены прокладки
Схема конструкции впускного и выпускного коллекторов
Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.
Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.
Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.
Пошаговая инструкция по замене прокладки впускного коллектора (с фото)
Рассмотрим, пошаговую инструкцию по замене прокладки:
- Снимаем «клемму-минус» с аккумуляторной батареи.
- Демонтируем трос газа.
- Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
- Отключаем разъем датчика положения дроссельной заслонки.
- Отключаем разъем проводов регулятора холостого хода.
- Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
- Проводим демонтаж ресивера.
- Снимаем провода блока управления впрыском (форсунками).
- Демонтируем топливную рампу без демонтажа форсунок.
- Снимаем термоэкран с коллектора.
- Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
- Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
- Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
- Проводим замену прокладки. Проводим замену прокладки
- Сборку проводим в обратном порядке.
Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.
Выбор детали
21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).
Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей
Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:
- Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
- AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
- Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.
Причины неисправности
После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:
Износ
В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику
Советы по замене впускного коллектора
Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.
Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.
При установке ресивера, необходимо заменить уплотнительную прокладку.
Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:
- ключи «на 8», «на 10», «на 13», «на 17»;
- насадка типа «кардан» и торцовые головки «на 17», «на 19»;
- магнитная отвёртка;
- отвертки, пассатижи;
- новый впускной коллектор.
К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.
Стоимость указана на весну 2017 года по Москве и области.
Ослабляем хомут и отсоединяем шланг вентиляции картера.
</span>
Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.
</span>
Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.
</span>
Снимаем шланг подвода к вакуумному регулятору давления топлива.
</span>
Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.
</span>6
Отсоединяем от ресивера шланг вакуумного усилителя.
</span>7
Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.
</span>8
С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.
</span>9
Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.
</span>10
Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.
</span>11
Откручиваем два болта и снимаем топливную рампу.
</span>12
Откручиваем впереди семь гаек крепления к термоэкрану коллектора…
</span>13
… и одну сзади.
</span>14
Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…
</span>15
…затем с правой стороны.
</span>16
Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.
</span>17
Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.
</span>
Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние. Сегодня разберёмся с выпускным коллектором ВАЗ-2114, с особенностями его демонтажа и установки.
Как определить неисправность глушителя
По сути, это тот элемент, который чаще всего подвергается воздействию высоких температур. Со временем этот элемент выходит из строя — виной тому коррозия, прогары, удары о неровности дороги или постоянные скопления конденсата в трубе.
Коррозия приводит к тому, что корпус глушителя теряет герметичность
Если глушитель неисправен, то водитель сразу же заметит это:
- «глушак» начнёт стучать о кузов;
- автомобиль потеряет динамичность;
- в выхлопной трубе можно услышать хлопки и сильный рёв;
- из него течёт тосол.
Почему глушитель стреляет
Чаще всего автовладельцы жалуются на громкие хлопки в выхлопной системе во время движения. Глушитель может стрелять только по одной причине: топливовоздушная смесь не успевает до конца прогореть в моторе, поэтому воспламенение производится в трубах выхлопа.
Из-за этого может серьёзно повредиться целостность труб. Поэтому при первых же хлопках нужно проверить следующие системы авто:
- свечные провода (если после замены свечей провода были неправильно подсоединены, то могут появиться неполадки в работе двигателя);
- управление газораспределением;
- работоспособность ГРМ.
То есть возникновение хлопков не связано с работоспособностью самого глушителя, однако непосредственно влияет на срок службы труб.
Стуки из-под кузова
Глушитель может стучать:
- о днище автомобиля;
- о корпус топливного бака.
В любом случае удары трубы о поверхность быстро деформируют покрытие, в результате эта деталь теряет герметичность. Существует две причины, почему она потерял своё изначальное положение под кузовом и начала при езде ударяться о другие поверхности:
- Износились резиновые подвески. Достаточно просто купить новые резинки и провести замену. Глушитель примет своё нормальное положениие и стуки прекратятся.
- После замены каких-либо элементов выхлопной системы. Вполне возможно, чтобы были неправильно соединены те или иные части, не так прикручены гайки, армированная прокладка вставлена не той стороной и т. п. Чтобы разобраться в этой проблеме, потребуется тщательно проверить все соединения и элементы. Часто стуки возникают из-за неправильной установки короткоходки.
Тосол в глушителе
Тосол, который капает из выхлопной трубы, может говорить об одной серьёзной проблеме с двигателем — износе прокладки головки блока цилиндров. Поэтому охлаждающая жидкость попадает внутрь, а не используется в системе охлаждения.
Рекомендуется немедленно принять меры по диагностике двигательного агрегата.
В трубах скапливается конденсат
Водители часто замечают такое явление, как вода в выхлопной трубе. Иногда конденсат проявляется даже в зимнее время. Разумеется, для стальных труб выхлопной системы влага считается главным врагом — тут и до коррозии недалеко.
Однако образование конденсата в трубах — это процесс необратимый. Это нельзя назвать неисправностью или браком выхлопной системы, так как из-за высоких температур внутри труб и более низких снаружи выхлопной газ переходит в жидкое состояние. Поэтому и образуется конденсат. Некоторые водители, чтобы вода быстрее уходила из глушителя, сверлят маленькие отверстия в «глушаке». Это действительно помогает избежать быстрого развития коррозии.
Такое явление часто можно наблюдать на всех автомобилях
Определяем место подсоса воздуха
Правда, для этого придётся либо найти, либо собрать простейший дымогенератор. Дым, запущенный в систему впуска, моментально покажет место подсоса с высокой точностью. Понятно, что дымогенератор есть даже не каждой СТО, поэтому простейший прибор можно собрать своими руками.
Дымогенератор своими руками
Для этого пригодится продувочный пневматический пистолет, компрессор с ресивером и пачка сигарет для дыма. Пистолет просто подключается к воздушному ресиверу или компрессору, в носик пистолета вставляется сигарета, нагнетается давление порядка 0,5-0,8 атм и дым под давлением поступает во впускной коллектор.
