Ольга, ремонт проводился путем подтягивания подпятника на рейке и нанесения на него специального резьбового герметика.

Просто подтянуть рейку, убирая зазор не получится, так как небольшой зазор (от 0,1 до 0,2 мм) все-таки нужен. В противном случае можно сильно ускорить процесс износа червячной пары и может быть даже опасно, как отмечают специалисты. В общем, как видно, предыдущий способ (ремонт с подтягиванием) не приветствуется. Для того, чтоб ликвидировать стук, специалисты самостоятельно изготавливают дополнительную (к металлической с тефлоновым покрытием) капролоновую втулку. Дополнительной называем ее, так как родную можно не вынимать, а просто дополнить ее новой. . После такого апгрейда и сбора узла на место ремонт окончен и к рейке возвращаться, по словам эксперта, больше не придется, ничего больше не стучит.

Вся проблема кроется в конструкции рейки и материалах, используемых для ее изготовления. У большинства машин шток рейки, к которому прикреплены рулевые тяги, двигается в капролоновой втулке (прочный пластик в повышенной износостойкостью), с противоположной же стороны он поджат сферическим башмаком. На Ford Focus 3 стоит металлическая втулка со скользящим покрытием (тефлоном). Здесь-то и образуется солидный зазор. Так что, если пошевелить на поднятом Ford Focus 3 правую рулевую тягу, стук не заставит себя ждать.

Источник

Предназначение и виды узла

Для начала сделаем небольшой экскурс в теорию. Рулевая рейка – это специальный механизм, который используется для передачи усилия с руля на колеса, позволяя поворачивать последние прямо из кабины. В общем случае рейка состоит из цилиндра, в котором установлена зубчатая рейка, часть вала, приходящая со стороны руля. В конструкцию входят пружины, сальники, фиксаторы подшипников и другие элементы. Таким образом, рейка состоит из целого набора мелких деталей, поэтому выход из строя хотя бы одной из них может неблагоприятно сказаться на управляемости автомобилем.

Существует несколько разновидностей рулевых реек, каждая из которых имеет свои особенности. В классификацию по типу входят:

• Механическая. Самый простой и дешевый механизм. Вращение колес осуществляется только с помощью приложенной силы водителя, поэтому такой руль достаточно трудно и долго вращать. Если в конструкции имеется передаточный механизм, то вращении становится легче. За счет максимально простой конструкции отличаются надежностью и дешевизной ремонта.
• С гидроусилителем. В конструкции рейки используется специальный насос, который упрощает вращение руля. Также при попадании в яму удар погасит гидроусилитель, поэтому водитель практически не ощутит вибраций на руле. К минусам относится ухудшение чувствительности управления.

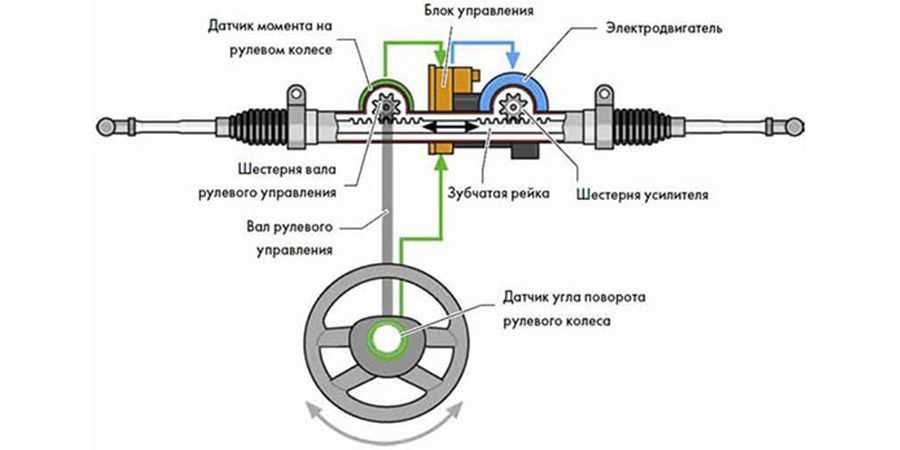

• Электрический усилитель (ЭУР). На замену гидравлики установлен электрический мотор. Это одни из самых дорогих реек, которые не подвержены морозам. Они имеют высокую эффективность. Отсутствие различных сальников и рабочих жидкостей существенно упрощает эксплуатацию узла.

На Ford Focus 3 установлена именно ЭУР, поэтому будьте готовы, что покупка оригинальной рейки может сильно ударить по вашему кошельку.

Замена ступичных подшипников на Ford Focus 2

Процесс замены ПС на Focus-2 сложности не представляет, а при наличии определенных навыках и желания эту работу можно проделать самостоятельно.

Прежде чем приступить к замене, стоит подготовить рабочее место: очистить от загрязнений, помыть (соляркой) узел.

Чтобы обеспечить безопасность, нужно подложить под колеса упоры и поставить машину на первую передачу. Если крепления от датчика скорости и кулака не откручиваются, можно использовать смазочную жидкость WD-40.

Для замены ступичных подшипников потребуется следующий инструментарий:

• Новый подшипник ступицы.
• Съемник.
• Гаечный ключ на «21».
• Съемное устройство для наконечников.
• Комплект головок.
• Оправки под диаметр детали.
• Домкрат, молоток, лом.
• Ключ динамометрический (чтобы затягивать резьбовые соединения).

Для лучшего представления стоит ознакомиться с устройством данного узла, он включает: подшипника, кулака, ступичной гайки и шайбы, барабана тормозов.

Замена передней ступицы Ford Focus 2

Порядок действия:

• Когда машина находится на полу (земле), нужно ослабить ступичную гайку.
• Поддомкратить кузов, ослабить колесные гайки, снять колесо.
• Плоской отверткой развести тормозные колодки. Для этого нужно отвернуть 2 болта крепления суппорта и аккуратно отвести в сторону.
• Снять тормозной диск. В случае, если машина с ABS, то разъединить штекер датчика.
• Отвернуть крепление шаровой опоры.
• Далее снять болт ступицы и освободить поворотный кулак от ШРУСа.
• Отсоединить шаровую опору от ПК (можно для этого использовать съемник).
• Аккуратно выкрутить гайку с рулевого наконечника, а также отсоединить рулевую тягу от ПК.
• Раскрутить гайку с болтом стойки амортизатора и поворотного кулака (ПК нужно снять вместе со ступицей).
• Если на поворотном кулаке предусмотрен датчик ABS, его нужно обязательно снять, поскольку при выпрессовке ступицы он, вероятнее всего, повредится. Саму ступицу следует выпрессовать из ПК на станке, используя специальное оборудование. Поэтому чтобы максимально быстро выполнить эту операцию, специалисты рекомендуют воспользоваться услугами автотехцентра.
• Новая ступица запрессовывается исключительно через проставку, таким образом, исключается возможность повредить деталь.

Когда новая ступица запрессована в ПК, производится сборка.

На этом замена передней ступицы закончена.

Замена заднего подшипника

На задней оси машины Ford Focus 2 устанавливаются барабанные или дисковые тормоза, именно поэтому процесс замены подшипника ступицы на авто с разными тормозами несколько отличается. Необходимо рассмотреть оба случая.

Замена задней ступицы на машине с установленными сзади тормозными дисками:

• Поставить авто на домкрат, снять заднее колесо.
• Вывернуть 2 болта заднего суппорта (понадобится головка «звездочка»).
• Далее открутить крепеж, суппорт на шланге аккуратно отвести в сторону.
• Демонтировать скобу суппорта.
• Снять тормозной диск и вывернуть 4 болта крепления ступицы.
• Демонтировать ступицу (она идет в сборе с подшипником).
• Установить новую ступицу на место, произвести сборку.

Если на авто есть ABS, нужно переставить датчик со старого узла на новый. Задний подшипник (оригинал) так же, как на передней оси, идет в сборе со ступицей.

Замена ступицы на машине с установленными сзади барабанными тормозами:

• В салоне авто до упора опустить рычаг ручника.
• Снять заднее колесо и демонтировать тормозной барабан.
• Барабан извлечь, поддевая его отверткой снизу и сверху в районе опорного диска, поддевать с боков не следует.
• Выкрутить четыре болта опорного диска (находятся сзади) и демонтировать ступицу.
• Поставить новую ступицу на место, выполнить сборку.

На этом замена ступичных подшипников на Focus 2 завершена.

Не стоит пытаться менять отдельно подшипник, так как это изделие конструктивно предусмотрено вместе с передней ступицей. Деталь не подлежит разборке, она меняется целиком! Конечно, это влияет на стоимость изделия, но от исправности подвески зависит безопасность во время движения, поэтому замена ПС должна производиться своевременно.

Замена рулевой тяги Ford Focus 2 своими руками

Доброго дня всем добрым людям. Сегодня в статье вы сможете узнать, как выполняется замена рулевой тяги Ford Focus 2 своими руками. Модель распространена в странах бывшего СНГ и пользуется заслуженной популярностью. Выпускалась она в период с 2008 по 2011 годы.

Качество дорог отрицательно влияет на состояние подвески автомобиля. Ямы, неровности, гравийное покрытие приводит к износу рулевой тяги и прочих элементов ходовой части.

Если качество управления автомобилем заметно снизились, слышно скрипы, стуки при вращении рулевой колонки, то пришла пора менять рулевую тягу на Ford Focus 2. При желании и наличии свободного времени ремонтные работы выполняются самостоятельно без посторонней помощи.

Признаки изношенной рулевой тяги:

• Скрип и стук при использовании рулевой колонки.
• Биение руля.
• Увеличение люфта руля.
• Вращение руля с усилием.
• В движении машину уводит в одну из сторон.

Появление перечисленных признаков свидетельствует, что необходима замена рулевой тяги. Выполнить работу при желании можно самостоятельно. Главное наличие инструмента и места для выполнения ремонтных операций.

Что покупать

Специалисты Ford рекомендуют заказывать оригинальную рулевую рейку, которая спроектирована специально для модели Focus третьего поколения. При этом будьте готовы, что такая деталь будет стоить от 15 тысяч рублей, поэтому при обнаружении стука и наличии гарантии смело обращайтесь в дилерский центр. Многие водители добивались от сервисного центра полной замены рулевой рейки по гарантии, что является самым оптимальным решением проблемы.

Если денежные средства ограничивают, то можете поискать восстановленные рулевые рейки. Некоторые мастерские покупают сломанные или слишком изношенные узлы, после чего выполняют полный ремонт рулевой рейки «Форд-Фокус» 3. Стоимость восстановленный деталей, как правило, в 2 раза меньше новых, поэтому при уверенности в качестве восстановления есть смысл покупать такие рейки.

В случае выполнения ремонта вам понадобится приобрести специальный ремкомплект, цена на которых составляет несколько тысяч рублей. Как правило, в него входят втулки, различные уплотнительные кольца и тому подобные расходники. При этом необходимо покупать ремонтный комплект строго под установленную в машине рулевую рейку.

Обратите внимание, что стук в рейке Форд Фокус 3 может быть «косметическим». Многие водители жалуются на эту проблему, при этом официальные представители Ford не дают конкретных объяснений, ссылаясь на особенности конструкции

Во многих случаях даже абсолютно новая рейка с ЭУР может стучать.

Все ли проблемы решаемы?

Интересно, что обращения в сервисы толком никакого результата не давали. Официальные представители даже заявляли, что это не проблема, а такая особенность, присущая модели. То есть, стучит, значит так и должно быть! Другим предлагалась замена рейки, однако, такое решение было по карману не каждому.

Оказалось, что такая проблема существует у многих владельцев этой модели. Настолько многих, что руководство компании-производителя в 2012 году официально разбиралось в проблеме. В своем письме к обладателям проблемных автомобилей Форд Фокус 3 компания обещала принять решение по неисправному агрегату.

В итоге вопрос был решен. Проблема была выявлена специалистами компании и с рулевой рейкой была проведена работа по ее модернизации. Все официальные дилеры получили распоряжение о необходимости безоговорочной замены детали при обращении автовладельца Форд Фокус 3 с подобной проблемой.

Итак, при появлении стука в районе передней подвески Ford Focus 3, нужно просто обратиться в сервис и пройти специальную процедуру диагностики неисправности. Если подтверждается, что в машине именно эта проблема, рейка подлежит замене.

Замена рулевой тяги

Повторно определите длину свободной части резьбы управляющий тяги. Эта длина должна соответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и или намотайте, или свинтите наконечник зависимо от того, возросла либо уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.

Проверьте и по мере надобности отрегулируйте углы установки колес на станции технического обслуживания.

Для вас потребуются: трубный ключ, пассатижи, бокорезы.

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на надежные опоры.

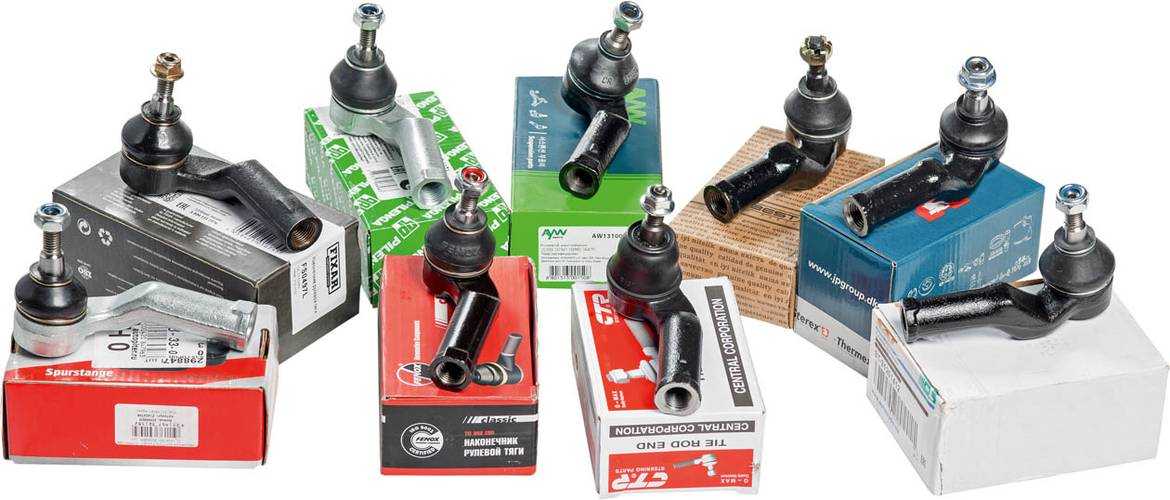

Замена наконечника показана на при мере левой рулевой тяги, наконечник правой тяги заменяйте аналогично.

Снимите управляющий механизм с автомобиля (см. «Замена управляющего механизма», с. 195).

Снимите внешние наконечники управляющих тяг (см. «Замена внешнего наконечника управляющий тяги», с. 193), подсчитав количество оборотов, чтоб при оборотной установке по способности не нарушить углы установки колес.

4 сдвиньте хомут по управляющий тяге и снимите его.

Перекусите 2-ой хомут крепления защитного чехла.

Хомут крепления защитного чехла одноразовый. При сборке обязательно замените его новым.

Отсоедините от защитного чехла трубку вентиляции.

Зажмите управляющую рейку в тиски с губами из мягенького металла.

Не зажимайте в тиски картер рулевого механизма, чтобы не повредить его.

Отверните управляющую тягу трубным ключом.

Аналогично отверните вторую управляющую тягу (не переустанавливайте управляющий механизм в тисках).

Установите детали в порядке, оборотном снятию. Для того чтоб по способности сохранить регулировку схождения колес, при сборке тяги намотайте наконечник на управляющую тягу, выполнив столько оборотов, сколько посчитано в п. 2. Болты и гайки затягивайте моментами, обозначенными в приложении 1.

Удалите воздух из системы гидроусилителя управляющего управления (см. «Прокачка системы гидроусилителя управляющего управления», с. 194).

Проверьте и по мере надобности отрегулируйте углы установки фронтальных колес на станции технического обслуживания, располагающей особым оборудованием.

Прокачка (удаление воздуха) гидравлической системы усилителя управляющего управления нужна после всех работ, связанных с разгерметизацией системы (замена насоса либо трубопроводов). Признаком наличия воздуха в системе является подклинивание управляющего колеса при попытке резко повернуть его. Не считая того, насос издает завышенный шум в момент поворота управляющего колеса, а жидкость в бачке обычно вспенивается.

Пустите движок и поверните управляющее колесо до упора в одну сторону.

Не удерживайте рулевое колесо в крайнем положении более 10 с.

Поверните управляющее колесо до упора в обратную сторону.

Поверните управляющее колесо в среднее положение и заглушите движок.

Проверьте уровень рабочей жидкости в бачке гидроусилителя и по мере надобности долейте.

Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», при холодном — не ниже метки «MIN».

5 до того времени, пока уровень рабочей жидкости в бачке не закончит понижаться.

Замена бачка гидроусилителя управляющего управления

Для замены бачка автомобилей с движками 1,4 и 1,6 л R4 Duratec 16V и 1,6 л R4 16V Duratec Ti-VCT сделайте последующие операции.

Снимите пробку бачка гидроусилителя управляющего управления, откачайте рабочую жидкость из бачка (к примеру, огромным шприцем) и установите пробку на место, чтоб в бачок не попала грязюка.

Проведение работ

Автомобиль устанавливается на смотровую яму, глушится, ставится на ручник, под задние колёса устанавливаются противооткаты. Замена лампы ближнего света Форд Фокус 2 Замена деталей проводится в смотровой яме или на подъёмнике. Обрабатываем WD-40 стопорную гайку рулевого наконечника и, пока откисает ржавчина, снимаем хомуты с пыльника. Форд Фокус 2, замена топливного фильтра не производится, однако учитывая качество бензина, который нам предлагают отечественные АЗС, все же менять. Сколько масла в двигателе Форд Фокус 3? Количество масла в двигателе Форд Фокус 3 огласите, пожалуйста. Подробно описано как снять аккумулятор на форд фокус 3 как сбросить настройки после замены. Маленький хомут (ближний к колесу) разжимаем при помощи пассатижей и протаскиваем по тяге к колесу. Большой перекусываем кусачками, церемониться с ним не стоит, он одноразовый и ему потребуется замена, главное, не повредить пыльник. Отсоединив трубку вентиляции, продвигаем пыльник к колесу. Замена топливного фильтра Форд Фокус 2 avtobrands. Обрабатываем WD-40 место соединения тяги и рулевой рейки и пробуем отвернуть её. На оригинальной тяге не предусмотрено шлицов под ключ. Отворачивать её придётся при помощи газового ключа против часовой стрелки. Замена теплопредохранителя печки форд фокус 2 — Значительные усилия придётся приложить только вначале, дальше она выкручивается рукой. Замена задней ступицы Форд Фокус 2 своими руками с фото и. где находиться стартер на форд фокус 3 ? Немного ослабляем стопорную гайку у рулевого наконечника и выворачиваем тягу из него.

Отворачиваем со снятой детали стопорную гайку, снимаем с неё хомут и чехол. Пыльник осматриваем на герметичность, при повреждениях корпуса ему потребуется замена, попавшая пыль и грязь быстро выведут шарнир из строя. Автомобильные аккумуляторы Форд Фокус 3 подбор, купить Бош, Эксайд,. форд фокус 3 2011 инструкция по эксплуатации — Руководства,. Одеваем на новую деталь защитный чехол и маленький хомут. Наворачиваем контргайку на резьбу. Желательно вымерять расстояние по старой тяге и отметить при помощи текстового штриха или лака для ногтей (стащить потихоньку у жены или подруги) на новой. Замена топливного фильтра Форд Фокус 2 Устанавливаем новую тягу на место, для чего заворачиваем шарнир в рейку. На большинстве новых деталей имеется шлицы под ключ, при их наличии замена значительно облегчается. Ford Focus 2 задняя ступица снять замена ремонт Форд Фокус 2 Устанавливаем пыльник на место так, чтобы в него без проблем вошла трубка вентиляции. Коробка Powershift Форд Фокус 3 Крепим чехол при помощи хомутов. Форд фокус 3 проблема со стартером — Электрика — Ford EcoSport Клуб. Вворачиваем резьбу в рулевой наконечник так чтобы расстояние получилось как на старой. Для этого и потребовалась метка, на резьбе. Приступаем к замене у Форд Фокус второй тяги. После завершения работ проверяем автомобиль на ходу и направляемся в сторону ближайшего сервиса для регулировки схождения колёс.

Работы можно проводить и без смотровой ямы. Для этого вывешивается сторона автомобиля, где будет проводиться ремонт, снимается колесо, руль выворачивается до упора. Покупали форд фокус 3 универсал [font=. Дальше всё проводится в точно такой же последовательности, только с меньшими удобствами и возможностью больших проблем при выворачивании родного шарнира из рулевой рейки.

Если вы правильно вымеряли длину тяги, резина старая и имеет неравномерный износ, а автомобиль при движении не уводит в сторону, то регулировку схождения можно и не проводить. Хороший мастер не возьмётся её выполнять, а проводить её у плохого – это пустая трата денег.

Post Views: 554

Как продлить срок службы рулевой рейки

Чтобы как можно реже проводить обслуживание или замену рулевой рейки, рекомендуем придерживаться нескольких важных советов:

1. Избегайте по возможности резких торможений и особенно остановки посредством упора в бордюр. В таких ситуациях передние колеса испытывают повышенные нагрузки, которые частично передаются и на рулевую рейку. Это неблагоприятно сказывается на конструкции, увеличивая люфты деталей.
2. Избегайте резких поворотов при движении на больших скоростях от 100-120 километров в час.
3. Двигайтесь максимально медленно по проселочной дороге. Одна из главных причин поломок рулевых реек – это плохие дороги с многочисленными ямами и колдобинами. Переменные вибрации и удары существенно сокращают срок эксплуатации.
4. Делайте профилактически осмотр пыльников каждые 20-40 тысяч километров пробега.

Если вы обнаружили явную неисправность, своевременно примите меры. Ухудшение отзывчивости управления в экстренных ситуациях может стоить вам жизни. Рулевая рейка – это ключевой элемент в системе управления автомобилем.

Ремонт и замена рулевой рейки Ford Focus 3

С самого изобретения автомобиля для его управления использовалась рулевое колесо. Это изобретение оказалось настолько удобным, что будет стоять в машинах еще десятилетия. Однако как вращательное движение от руля передается непосредственно на колеса, знают далеко не все автомобилисты. Эту задачу выполняет специальный агрегат – рулевая рейка. Ее поломка может привести к серьезным последствиям, при этом вплоть до потери управляемости на большой скорости. Чтобы этого не произошло, необходимо знать основные признаки и причины поломки, а также как снять и разобрать рулевую рейку Форд Фокус 3. Умение сделать самостоятельный ремонт позволит вам сэкономить тысячи рублей на услугах сервисных центров.

Химический анализ

Завершающая часть испытаний по требованиям ГОСТа — проведение химического анализа и определение марки стали для шарового пальца. С этим прекрасно справляется спектрометр ДФС 500, который распознает количество каждого легирующего или ухудшающего свойства сплава элемента в составе стали.

По результатам проведенного исследования химического анализа состава стали пальцев оказалось, что во всех образцах применяются конструкционные легированные стали в пределах 45Х-50Х, что является нормой. На этом фоне выделяется только наконечник CTR, у которого шаровый палец изготовлен из стали 38ХМ: в состав сплава в качестве легирующих добавок, помимо хрома, добавлен молибден, который повышает прочность и сопротивляемость износу.

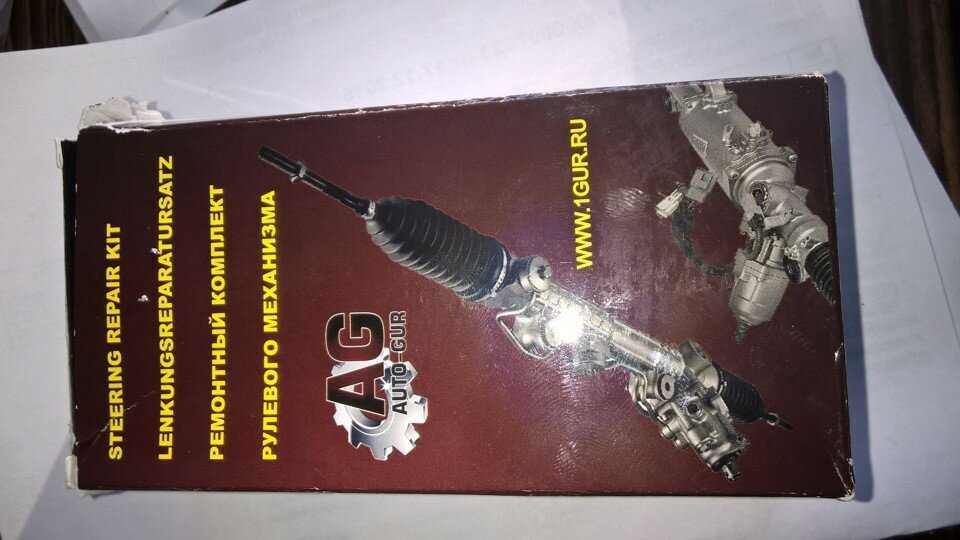

Из чего состоит ремкомплект рулевой рейки на Ford Focus

В основном ремкомплект рулевой рейки состоит из следующих запасных частей:

1. Ремкомплект рулевой рейки (сальники) №AG0008 (цена 3000р.)
2. Гайка, которой подтягивают рейку, взамен пластиковой штатной №6772170 (цена 150р.)
3. Втулка скольжения SKF PCM 252815 E

Так же может пригодиться, но не входит в рем. комплект: Прижимная вилка №6317116 (Она как раз прижимается регулировочной гайкой и убирает люфт в зацеплении рейки с шестерней) и Пружина №3707496 (Ставится между прижимной вилкой и регулировочной гайкой)

И так, расходными материалами мы запаслись, теперь переходим к самому процессу ремонта рулевой рейки на Форд Фокус

Все ремонтные работы с рулевой рейкой на автомобиле Форд Фокус (Ford Focus) проводятся только после снятия данной детали. Поэтому именно с этого я и начну нашу, пошаговую инструкция.

Ремонт рулевой рейки «Форда Фокус»

Если у вас «Форд Фокус 3», ремонт рулевой рейки и ЭГУРа получится сделать, имея простейший набор инструментов, домкрат, ключи, а также новые детали. Чаще всего поломка происходит из-за того, что пришли в негодность опорные втулки, а также зубцы. Устройство имеет такие конструктивные особенности, что из-за сильнейших ударов, которые испытывает подвеска во время езды по плохому дорожному полотну, приходит в негодность рулевой механизм. Ремонт заключается в том, что неисправные элементы перебираются либо заменяются на новые. Кроме того, можно купить и установить усиленные детали, срок службы которых намного больше.

Чтобы сделать ремонт рулевой рейки «Форда Фокус 2» своими руками, следует приобрести ремкомплект, то есть сальники для данной модели авто. В случае, когда ремонтные работы производятся в первый раз, потребуется также гайка. Ее вы установите на место заводской, которая сделана из пластика. Гайка необходима, чтобы подтянуть устройство.

Для того чтобы отшлифовать шток после ремонта, а также убрать небольшие неровности, потребуется токарный станок.

Кроме того, понадобится прижимная вилка, с ее помощью можно устранить люфт в зацеплении рейки с шестерней, а также пружина, которую вы установите между регулировочной гайкой и вилкой.

Собранное устройство отправляют на стенд, где производится ее испытание под давлением.

Чтобы выполнить замену или ремонт рулевой рейки «Форда Фокус», придерживайтесь описанного ниже алгоритма:

1. Подготовьте машину к ремонту: транспортное средство должно быть поднято на подъемнике, крепления колес ослаблены, клеммы аккумулятора сняты. Конечно, можно загнать машину на яму, однако в этом случае проводить ремонт рулевой рейки «Форда Фокус» будет сложнее. Из-за того, что авто будет стоять на колодках, производить манипуляции окажется неудобно.
2. Демонтируйте подрамник, для этого необходимо открутить болты, с помощью которых он крепится. Затем снимите крепление рулевого вала.
3. Открутите болты крепления трубок высокого давления.
4. Отсоедините крепления рулевой рейки на «Форде Фокус», затем снимите ее.
5. Выполните разборку механизма, очистите его от загрязнений изнутри и снаружи, затем промойте рейку.
6. Рекомендуется установить новую гайку бокового подтягивания, цена ее небольшая, кроме того, заменив данный элемент, вы избавите себя от повторной разборки механизма, если штатная гайка придет в негодность.
7. Демонтируйте шток рейки, нередко он покрывается ржавчиной, образуются протечки.
8. Произведите разборку устройства, установите новые детали, если заводские испорчены.
9. Восстановите шток.
10. После ремонта выполните сборку рулевой рейки «Форда Фокус», затем проверьте ее работу, используя стенд, если он у вас есть. Обтяните пыльники хомутами.
11. Поставьте рулевое колесо ровно, монтируйте рейку на место, установите подрамник.
12. Сделайте промывку системы, а затем залейте новую рабочую жидкость.

Ремонт рулевой рейки «Форда Фокус» завершен. Чтобы механизм исправно функционировал, при проведении ремонтных работ может потребоваться замена некоторых элементов. После восстановления он должен работать без поломок в течение длительного времени.

Из чего состоит ремкомплект рулевой рейки на Ford Focus

В основном ремкомплект рулевой рейки состоит из следующих запасных частей:

1. Ремкомплект рулевой рейки (сальники) №AG0008 (цена 3000р.)
2. Гайка, которой подтягивают рейку, взамен пластиковой штатной №6772170 (цена 150р.)
3. Втулка скольжения SKF PCM 252815 E

Так же может пригодиться, но не входит в рем. комплект: Прижимная вилка №6317116 (Она как раз прижимается регулировочной гайкой и убирает люфт в зацеплении рейки с шестерней) и Пружина №3707496 (Ставится между прижимной вилкой и регулировочной гайкой)

И так, расходными материалами мы запаслись, теперь переходим к самому процессу ремонта рулевой рейки на Форд Фокус

Все ремонтные работы с рулевой рейкой на автомобиле Форд Фокус (Ford Focus) проводятся только после снятия данной детали. Поэтому именно с этого я и начну нашу, пошаговую инструкция.

Материалы и оборудование

Для выполнения работ потребуется рулевая тяга, которую лучше приобрести в специализированных автомагазинах, а не у официального дилера с баснословной наценкой. Приобретать можно как оригинальную запчасть, так и хороший аналог, разница в стоимости деталей не так велика, но не стоит покупать откровенно дешёвые детали от неизвестного производителя. В последнее время качественную продукцию поставляют корейские производители запасных частей. Замену рулевых тяг лучше проводить одновременно, так как после проведения работ потребуется сделать регулировку развала и схождения колёс. Замена резистора печки Форд Фокус 2 — Продолжительность: 1:53 Коп Ремонт 69 просмотров. Замена продольного рычага Форд Фокус 2. Снятие стартера Форд Фокус 3 Форд Фокус 3 автомат фото, АКПП Ford Focus III PowerShift . Будет очень обидно, если после проведения ремонта, через 3-5 тысяч потребуется замена другой тяги и регулировка схождения колёс. Для выполнения работ своими руками потребуется:

Замена рулевых тяг и наконечников

Подключение к партнерке AIR — Замена рулевых тяг и наконечников Chery Tiggo (установка тяг CTR CRT-28

Сняли рулевую тягу на Форд Фокусе 3

• Смотровая яма;
• Баллонный ключ;
• WD-40
• Противооткатные устройства;
• Рулевые тяги;
• Металлические или пластиковые хомуты;
• Набор слесарного инструмента;
• Газовый ключ.

Демонтаж рулевой рейки

Чтобы понять как снять рулевую рейку ФФ3 посмотрите небольшое видео — всего 8 минут. Если же такой возможности нет, то под видео есть текстовое описание.

Собираетесь ли вы производить полную замену или дефектовку узла, вам обязательно понадобится снять рулевую рейку. Для этого необходимо поставить автомобиль на подъемник или приподнять его переднюю часть с помощью домкратов. Также подготовьте фонарик или другой осветительный прибор, набор накидных головок и гаечных ключей, плоскую отвертку и тряпки для очистки элементов от пыли и грязи.

Снятие рулевой рейки Форд Фокус 3 включает следующие шаги:

Приподняв переднюю часть авто, снимите колеса. Под днищем автомобиля снимите подрамник. Для этого открутите несколько крепежных элементов. После этого можно получить доступ непосредственно к рулевой рейке. Отключите штекер с проводами от рейки. Отсоедините тяги. В салоне в зоне под рулем необходимо открутить еще одну гайку, чтобы отсоединить вал от рейки

Открутите болты, на которых крепится рейка, и осторожно достаньте ее

Новая деталь устанавливается по аналогичной инструкции в обратном порядке. Проследите, чтобы все крепежи были установлены на место и тщательно затянуты.

Еще несколько рекомендаций по демонтажу:

Как снять рулевую рейку на Форд Фокус (Ford Focus) 1 2 3 –его поколения

1. Перед началом всех работ рекомендуется загнать автомобиль на яму или эстакаду.
2. Откручиваем болты подрамника с двух сторон
3. Откручиваем болт крепления подрамника, но не до конца, оставляем несколько витков с двух сторон
4. Откручиваем болты крепления подрамника к выхлопной трубе.
5. Оттягиваем вниз подрамник, для того чтобы предоставить доступ к болтам крепления рулевой рейки.
6. Отключаем все блоки проводов от датчика АБС
7. В салоне откручиваем болт крепления рулевой рейки к рулю.
8. Теперь снимаем рулевые наконечники.
9. Снимаем защиту картера, держится она на двух креплениях
10. Откручиваем подушку от коробки передач
11. Скидываем реактивную тягу
12. Ослабляем болты на тяге для того, чтобы можно было легко завести и вытащить рулевую рейку
13. Вытаскиваем рулевую рейку.

Из чего состоит ремкомплект рулевой рейки на Ford Focus

В основном ремкомплект рулевой рейки состоит из следующих запасных частей:

• Ремкомплект рулевой рейки (сальники) №AG0008 (цена 3000р.)
• Гайка, которой подтягивают рейку, взамен пластиковой штатной №6772170 (цена 150р.)
• Втулка скольжения SKF PCM 252815 E

Так же может пригодиться, но не входит в рем. комплект: Прижимная вилка №6317116 (Она как раз прижимается регулировочной гайкой и убирает люфт в зацеплении рейки с шестерней) и Пружина №3707496 (Ставится между прижимной вилкой и регулировочной гайкой)

И так, расходными материалами мы запаслись, теперь переходим к самому процессу ремонта рулевой рейки на Форд Фокус

Все ремонтные работы с рулевой рейкой на автомобиле Форд Фокус (Ford Focus) проводятся только после снятия данной детали. Поэтому именно с этого я и начну нашу, пошаговую инструкция.

Заключение

Замена рулевой рейки на Форд Фокус 3 может быть сделана даже обычными водителями в гараже. Для работ понадобится яма или подъемник, домкраты и набор инструментов. Однако предварительно рекомендуем разобрать узел, возможно, очистка от пыли, замена подшипника и втулки поможет решить проблему.

Если обслуживание не помогло, направьтесь на диагностику. Только после подтверждения, что старой рейки пришел конец, покупайте новую деталь. При ограниченном бюджете можете заказать восстановленные модели, но делайте это только у проверенного поставщика или магазина. Как показывают многочисленные отзывы владельцев Ford Focus 3, иногда даже установка новой втулки не устраняет стуки.

Источник
