Диагностика рулевого управления автомобиля: почему без нее никак

Ремонт деталей рулевого механизма

Износ червяка и ролика в известных пределах компенсируется соответствующей регулировкой. При большом износе эти детали заменяют одновременно.

Изношенные опорные шейки вала сошки восстанавливают хромированием до номинального размера или шлифуют под ремонтный размер бронзовых втулок, устанавливаемых в картере. Смятую или сорванную резьбу на конце вала сошки полностью удаляют резцом, затем наплавляют сваркой металл (наплавку ведут отводя тепло от зоны сварки), протачивают под требуемый размер и нарезают новую резьбу.

Смятые и забитые шлицы на конце вала сошки исправляют трехгранным напильником. Резьбовые отверстия картера, имеющие повреждения, заваривают и просверливают, а затем в них нарезают новую резьбу.

Изношенные места посадки подшипников в картере рулевого механизма растачивают и запрессовывают в них стальные кольца под размер подшипников.

Ремонт деталей рулевого механизма

Износ червяка и ролика в известных пределах компенсируется соответствующей регулировкой. При большом износе эти детали заменяют одновременно.

Изношенные опорные шейки вала сошки восстанавливают хромированием до номинального размера или шлифуют под ремонтный размер бронзовых втулок, устанавливаемых в картере. Смятую или сорванную резьбу на конце вала сошки полностью удаляют резцом, затем наплавляют сваркой металл (наплавку ведут отводя тепло от зоны сварки), протачивают под требуемый размер и нарезают новую резьбу.

Смятые и забитые шлицы на конце вала сошки исправляют трехгранным напильником. Резьбовые отверстия картера, имеющие повреждения, заваривают и просверливают, а затем в них нарезают новую резьбу.

Изношенные места посадки подшипников в картере рулевого механизма растачивают и запрессовывают в них стальные кольца под размер подшипников.

Особенности узла и конструкция

На автомобилях используется кинематический способ смены направления движения, подразумевающий, что осуществление поворота происходит за счет смены положения управляемых колес. Обычно управляемой является передняя ось, хотя существуют и авто с так называемой системой подруливания. Особенность работы в таких авто заключается в том, что колеса задней оси тоже поворачиваются при изменении направления, хоть и на меньший угол. Но пока эта система широкого распространения не получила.

Помимо кинематического способа на технике используется еще и силовой. Особенность его заключается в том, что для совершения поворота колеса одной стороны притормаживаются, в то время, как с другой стороны они продолжают двигаться с прежней скоростью. И хоть этот способ изменения направления на легковых авто распространения не получил, на них он все же используется, но в несколько ином качестве – как система курсовой устойчивости.

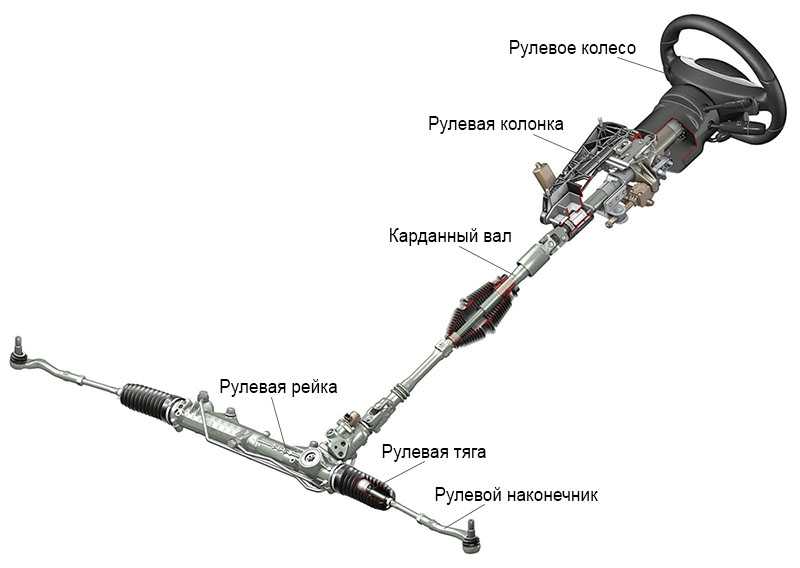

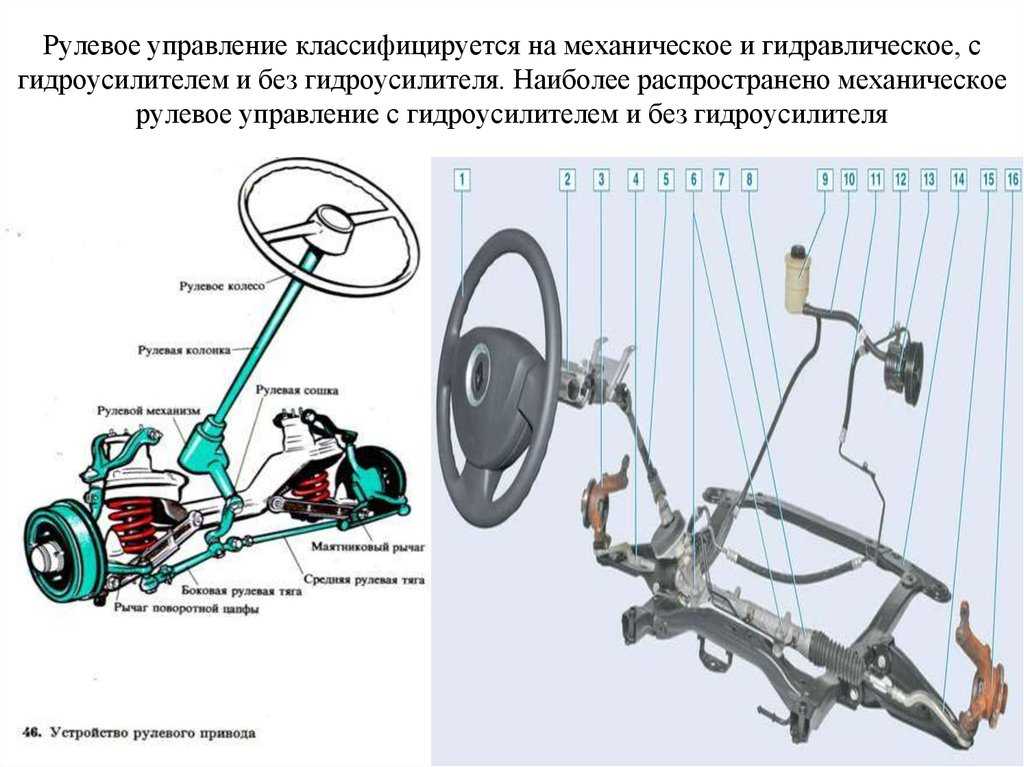

Этот узел автомобиля состоит из трех основных элементов:

• рулевая колонка;
• рулевой механизм;
• привод (система тяг и рычагов);

Рулевой узел

У каждой составляющей – своя задача.

Мнение автолюбителей насчет комплексной диагностики рулевого управления

1. Временами необходимо

   «Такие вопросы откровенно удивляют. Если нет ощущения неправильной работы, то и в диагностике нет нужды. Если же чувствуется, что есть проблемы, нужно обращаться в сервис. А там перед ремонтом обязательно займутся диагностикой рулевого управления. Если будет нужно, то и комплексную сделают. В некоторых ситуациях это единственный вариант».

2. Тщательно выбирать СТО

   «Отдавать машину на комплексную диагностику системы рулевого управления нужно исключительно в проверенную СТО. Или же в такой сервис, который порекомендовали хорошие друзья. В одной фирме мне сообщили о необходимости замены рулевой рейки. Но я решил подумать и за это время обратился к другому специалисту. С его помощью выяснилось, что неисправен только датчик».

3. Необходимо понимать устройство автомобилей

   «Для меня это впустую выброшенные деньги. С большой долей вероятности водитель почувствует, что с рулевой что-то не так. Нужно лишь иметь знания об устройстве машин. Если руки растут откуда надо, самостоятельный ремонт будет несложным. Можно также прибегнуть к помощи компетентного помощника».

4. Незачем заморачиваться

   «Наши реалии таковы, что очень мало осталось спецов, способных по работе машины найти и локализовать неполадки. А вот СТО оснащены кучей стендов для диагностики рулевого управления. В хорошем сервисе ремонт проведут добротно и оперативно. Поэтому незачем обращаться к доморощенным мастерам».

5. В некоторых случаях без полной диагностики не обойтись

   «Почему полная диагностика только рулевой системы? Иногда нужно обследовать весь автомобиль. Весьма актуально при покупке подержанной машины. В противном случае можно нарваться на кота в мешке. А кот, в отличие от авто, для езды не предназначен».

Периодичность замены жидкости в ГУР

В теории рабочая жидкость гидроусилителя не находится под агрессивным воздействием высоких температур, как в моторе или коробке передач. Некоторые водители даже не задумываются над периодической заменой масла в этой системе, кроме тех случаев, когда выполняется ремонт механизма.

Несмотря на это, производители рекомендуют периодически менять масло для ГУР. Конечно, нет жестких границ, как в случае с моторным маслом, но этот регламент зависит от интенсивности работы механизма.

Если машина проезжает около двадцати тысяч километров в год, то жидкость можно менять не чаще раза в три года. Причинами периодической замены жидкости являются:

• Незначительный, но все же нагрев масла во время циркуляции по магистрали;
• Естественное старение продукта;
• Появление посторонних частиц из-за выработки, образующейся в результате трения металлических деталей (проблема возникает, если механизм изготовлен из некачественных материалов).

Если при проверке уровня масла в бачке автовладелец слышит запах горелого масла, значит оно уже старое, и его необходимо заменить.

Вот короткое видео о том, как правильно выполняется данная работа:

Как заменить жидкость гидроусилителя руля

Смотрите это видео на YouTube

Устройство, правила обслуживания гидроусилителя руля

Здесь мы попытаемся рассмотреть основные поломки с гидроусилителем рулевого управления и методы их исправления. Но в начале пройдемся коротко о конструкции данной системы.

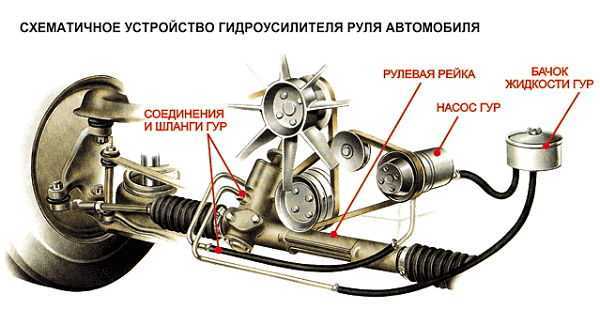

На легковых авто используется гидравлический усилитель комбинированного типа, в котором часть узлов этой системы установлены в корпусе рулевого механизма. Всего же ГУР в свою конструкцию включает такие составные элементы:

• бачок с жидкостью;
• насос с перепускным клапаном;
• трубопроводы;
• распределительное устройство;
• исполнительный механизм;

Несмотря на такое количество составных частей, усилитель руля – система достаточно надежная и редко выходит из строя. Причем неисправности во многом случатся из-за несоблюдения правил эксплуатации. Конечно, нельзя сбрасывать со счетов естественный износ элементов, но поломки из-за этого фактора встречаются очень редко. Более подробно о конструкции гидроусилителя руля и принципах его работы читайте здесь.

Основные правила обслуживания гидравлического усилителя рулевого управления автомобиля – достаточно просты, и выполнить их может каждый автовладелец.

Первый пункт их сводится к периодической проверке уровня рабочей жидкости в системе. Делать это надо каждый раз при открывании капота

Это условие – достаточно важное, поскольку смазка составных элементов системы выполняется этой же жидкостью. Недостаток ее приводит к повышенному износу деталей системы и преждевременной их поломке.
Второй пункт правил обслуживания относится к приводному ремню насоса усилителя

Его натяжение должно соответствовать норме, иначе недостаточная или чрезмерная натяжка его может сказаться на работоспособности ГУР в целом.

Диагностика двигателя эндоскопом

Эндоскоп – прибор, с помощью которого можно посмотреть состояние двигателя изнутри, без его разборки. Проверка эндоскопом так же существует в медицине. И как врач ставит более точный диагноз после эндоскопического исследования того или иного органа, так и проверка, например, цилиндров двигателя эндоскопом позволяет максимально точно определить состояние, характер и степень неполадки, и, как следствие, позволяет сделать более точные рекомендации по ремонту и дальнейшей эксплуатации агрегата.

Диагностика двигателя эндоскопом – распространенная процедура. Автовладельцы, которые проверили двигатель своего автомобиля этим способом, всегда хорошо отзываются. С помощью эндоскопа можно проверить цилиндры, клапана и проверить состояние поршневой группы. Эндоскопическое исследование цилиндров дает долгожданный ответ тем, кто хочет видеть что происходит с цилиндрами, насколько изношена хоминговка гильз, зазор между поршнем и цилиндром. Если обычная диагностика цилиндров не дает ответа на вопрос, его почти гарантированно даст эндоскоп.

Проверить задиры на двигателе эндоскопом, можно самостоятельно и некоторые автомобилисты так и поступают. Однако стоит отметить, что очень многое в таком исследовании зависит от 2 факторов. Первый – качество самого прибора – эндоскопа. Прибор, купленный с рук или заказанный Китае, не может гарантировать точного результата диагностики двигателя, поэтому риск от проведения такой диагностики весьма и весьма велик. Второй – опыт того, кто будет проводить диагностику двигателя эндоскопом. Без определенного опыта и знаний качественно оценить повреждения двигателя не удастся.

Устройство рулевого редуктора

Это система устанавливается не зависимо от гидроусилителя или электроусилителя руля. И если различные усилители руля появились относительно недавно, то рулевой редуктор ставился с самого зарождения автомобилестроения. Корпус рулевого редуктора состоит из прочных материалов, таких как сварная сталь или литой чугун.

Сегодня производиться большое количество рулевых редукторов и разделяются они на:

1. Червячного типа.
2. Зубчатого типа.

А они классифицируются:

• по типу зубчатых колес;
• по числу ступеней;
• по зависимости расположения вала.

Червячный тип рулевого механизма применялся давно, но в современном автомобилестроении уступает реечному типу. Он характеризуется передачей крутящего момента через червячный вал и зубчатое червячное колесо. Вал выполнен из высокопрочного сплава, имеющий трапециевидную форму. Резьба червячного колеса точно подгоняется под резьбу вала, внешне оно напоминает собой обычное колесо с зубьями. Такой рулевой редуктор дает высокий крутящий момент, при малой угловой скорости.

Принцип работы гидроусилителя руля

Итак, гидроусилитель нужен, чтобы облегчить водителю задачу в выполнении маневром автомобиля. Вот по какому принципу работает механизм.

Когда мотор автомобиля заведен, но никуда не едет, насос перекачивает жидкость из бачка в распределительный механизм и по замкнутому кругу обратно. Как только водитель начинает поворачивать руль, в распределителе открывается канал, соответствующий стороне поворота руля.

Жидкость начинает подаваться в полость гидроцилиндра. С обратной стороны этой емкости жидкость ГУР перемещается в бачок. Движение рулевой рейки облегчается благодаря движению штока, закрепленного на поршне.

Основное требование для рулевого управления ТС – обеспечивать возврат поворотных колес после маневра в исходное положение, когда водитель отпускает руль. Если удерживать руль в повернутом состоянии, рулевая рейка поворачивает золотник. Он выравнивается относительно приводного вала распределительного механизма.

Так как усилия больше не прикладываются, распределитель выравнивается и перестает оказывать воздействие на поршень. Механизм стабилизируется и начинает работать в холостом режиме, как если бы колеса стояли прямо. Масло ГУРа снова беспрепятственно циркулирует по магистрали.

При положении руля в крайней левой или правой стороне (до упора) на насос оказывается максимальная нагрузка, потому что распределитель уже не занимает оптимального положения. В этой ситуации жидкость начинает циркулировать в полости насоса. Водитель может услышать о том, что насос работает в усиленном режиме по характерному писку. Чтобы облегчить работу системы, достаточно немного отпустить руль. Тогда обеспечивается свободное движение жидкости по шлангам.

В следующем видео рассказывается, как работает ГУР:

Гидроусилитель руля – устройство и принципа работы ГУРа на модели Лего!

Смотрите это видео на YouTube

Признаки неисправностей насоса ГУР

Хотя устанавливаемые шиберные и пластинчатые насосы в конструкцию гидроусилителя руля не так часто ломаются, все же рассмотрим каковы признаки и как продлить срок службы насоса.

Продлить срок эксплуатации можно следующими действиями:

1. Менять вовремя жидкость. Мало кто меняет масло в гидроусилителе, но оно устаревает и теряет свои свойства. Поэтому делать это необходимо.
2. Следить за уровнем жидкости в бачке ГУР.
3. Стараться не крутить руль при неработающем ДВС. Если жидкость в системе гидроусилителя не движется, то насос перегревается. Масло не движется, если крутить много раз с заглушенным двигателем.
4. При замене масла, следить чтобы не попал мусор.

При соблюдении правил эксплуатации, ГУР служит долго. Периодически проверять уровень масла. При доливе жидкости, доливать только такой же марки.При обнаружении признаков неполадок в работе системы гидроусилителя, следует не ездить быстро и дальние расстояния, пока причины не будут устранены.

Признаки проблем с ГУР:

1. Если появились трудности с поворотом руля на холостых и на малых оборотах. На больших оборотах проблем с поворотом руля нет.
2. Если обнаружили течь жидкости из системы усилителя руля.
3. Если во время вращения рулевого колеса стали слышны посторонние звуки.
4. Если слышен свист или гул подшипника. Если подшипник снять, то при качении шкива будет люфт.

Сборка и регулировка рулевого механизма

При сборке рулевого механизма с двойным роликом автомобиля ГАЗ-51 выполняют следующие операции:

1. Запрессовывают в картер бронзовую втулку 22 с натягом 0,04—0,10 мм и развертывают ее разверткой под размер шейки вала рулевой сошки с расчетом получения зазора 0,025—0,1 мм.
2. Устанавливают наружное кольцо верхнего роликового подшипника 10 в картер с зазором 0,01—0,07 мм.
3. В верхний конец рулевой колонки устанавливают роликовый цилиндрический подшипник 27, а в нижний — пружину 14 с сальником 15; надевают колонку на шейку верхней крышки 11 картера и закрепляют ее стяжным хомутом 12.
4. Снизу картера рулевого механизма вставляют рулевой вал с червяком 8 и двумя роликовыми коническими подшипниками, ставят наружное кольцо 6 нижнего подшипника и привертывают нижнюю крышку 2 с регулировочными прокладками 5 толщиной 0,12 мм (пергаментные) и 0,25 мм (картонные).
5. На шлицы рулевого вала надевают рулевое колесо и закрепляют гайкой 25.
6. Проверяют затяжку подшипников червяка. При правильной затяжке усилие, приложенное по касательной к окружности рулевого колеса, необходимое для поворота рулевого вала, должно равняться 0,3—0,5 кг. При отсутствии динамометра затяжку проверяют вращением вала, который должен легко вращаться и не иметь заметного осевого зазора.
7. В боковую крышку 18 запрессовывают роликовый цилиндрический подшипник 19 и ввертывают регулировочный винт 17 вала рулевой сошки 21.
8. Соединяют вал рулевой сошки (в сборе с роликом) с регулировочным винтом, устанавливают вал в картер и привертывают боковую крышку 18 с уплотняющей прокладкой.
9. Устанавливают на конец вала сошки сальник 23, уплотняющее войлочное кольцо 1 в обойме, сошку и закрепляют ее гайкой.
10. Производят регулировку зацепления ролика с червяком, для чего червяк ставят в положение, при котором ролик будет находиться посредине червяка (движение автомобиля по прямой).

В этом положении перемещают сошку в плоскости ее качания при работе и измеряют величину перемещения конца сошки.

Если это перемещение более 0,8 мм, то регулировку зацепления следует производить винтом боковой крышки. После окончания регулировки проверяют легкость вращения рулевого вала, который должен повертываться от усилия 1,6—2,2 кг, приложенного по касательной окружности рулевого колеса, затем устанавливают на регулировочный винт стопорную шайбу и завертывают контргайку винта.

При сборке рулевого механизма с тройным роликом автомобиля ЗИС-150 выполняют следующие операции:

1. Запрессовывают в картер рулевого механизма и в боковую крышку бронзовые втулки и развертывают их разверткой. Со стороны сошки в картер устанавливают пробковый сальник 3 и шайбу сальника 4, которую в трех местах отгибают.
2. Устанавливают в картер наружное кольцо верхнего роликоподшипника, вставляют рулевой вал с червяком и подшипниками 8, наружное кольцо нижнего роликоподшипника и привертывают крышку 5 со стальными регулировочными прокладками 6.
3. Сверху в рулевую колонку устанавливают сальник 11, шарикоподшипник 12, пружину, вставляют шпонку 13 в рулевой вал, надевают рулевое колесо и закрепляют его гайкой.
4. Регулируют затяжку подшипников червяка прокладками нижней крышки так, чтобы усилие для поворота вала, приложенное по касательной к окружности рулевого колеса, составляло 0,3—0,8 кг по динамометру.
5. Вставляют в картер вал рулевой сошки 25 в сборе с трехрядным роликом и привертывают боковую крышку 19 с уплотняющей прокладкой. На крышку устанавливают резиновые уплотняющие кольца 21.
6. Надевают на вал сошки регулировочные стальные кольца и упорную бронзовую шайбу. Завинчивают до отказа фасонную гайку, надевают рулевую сошку и проверяют правильность зацепления ролика с червяком. Для этого червяк и ролик устанавливают в среднее положение (движение автомобиля по прямой) и проверяют величину движения конца сошки (нормально должно быть не более 0,8 мм). При этом усилие для поворота вала, приложенное по касательной к окружности рулевого колеса, должно равняться 2,5 кг.
7. После регулировки зацепления фасонную гайку закрепляют стопорной пластиной.

Как правильно крутить руль одной рукой

Как правильно крутить руль

При езде в автомобиле часто бывают такие ситуации, когда одной рукой необходимо что-то сделать. К примеру, выключить или включить кондиционер, печку, радио и т.д. Конечно, водителю лучше такие действия свести к минимуму, разговаривать по телефону или искать что-то в бардачке лучше после остановки. Однако от этих действий невозможно отказаться совсем. Рулить в таких случаях необходимо, придерживаясь следующего алгоритма.

1. Левая рука перемещается с исходного положения на верхушку руля и ею контролируем движение.
2. Правой рукой решаем создавшиеся проблемы.
3. После этого обе руки вновь возвращаются в исходное положение.

Срок службы рейки

Для начала стоит разобраться, как именно работает рулевая рейка. При повороте рулевого колеса, усилие передаётся на этот рычаг, а он в свою очередь даёт его на колёса. Таким образом осуществляется поворот. В некоторых ТС рулевая рейка соединена с колёсной осью напрямую, в некоторых — оснащена усилителем. В первом варианте при выполнении поворотов приходится прикладывать достаточно много усилий, чтобы вывернуть руль.

Но на сегодня большинство ТС всё же оснащают усилителями одного из двух типов:

• ГУР (гидроусилитель руля) — функционирует за счёт жидкости;
• ЭУР (электроусилитель руля) — работает от электрики.

При наличии этих элементов значительно упрощается управление машиной, а водитель чувствует себя комфортно и уверенно. Срок службы рейки зависит во многом от наличия вышеописанного механизма. При его отсутствии поломки возникают намного чаще. Вторым фактором, влияющим на эксплуатационные характеристики является качество дорог, третьим — стиль вождения. В зависимости от этого ремонтировать рассматриваемую деталь приходится каждые 35 000–100 000 км.

Все водители согласятся, что отремонтировать рулевую рейку намного сложнее, чем поддерживать её в нормальном состоянии, выполняя элементарные правила:

1. Каждые 50 000 км пробега проходить техосмотр.
2. Следить за состоянием пыльников. При повреждении этого механизма внутрь начинает попадать вода, химические реагенты, пыль и пр. грязь. В результате начинается коррозионный процесс, из-за чего разрушается шток, а затем начинает течь рулевая рейка. Раз в неделю стоит оценивать пыльники на предмет целостности, а также смотреть не отошли ли хомуты, которыми они закреплены.
3. При выявлении стука сразу же обращаться в СТО и проходить срочную диагностику, не дожидаясь планового техосмотра.
4. Отслеживать состояние ГУР. Если жидкость меняет цвет, скорее всего начался износ какой-то части рейки, поэтому в неё попадает стружка. В результате из строя выйдет насос ГУР. Возможен вариант, что изменение цвета связано с необходимостью её замены, причём раньше регламентного срока.

Учитывая это, не стоит:

• биться колёсами о бордюр при парковке;
• пересекать ямы, кочки, ж/д пути и т. п. преграды на высокой скорости;
• держать руль подолгу в крайних положениях;
• парковаться с сильно вывернутыми колёсами, за исключением случаев парковки на возвышенностях;
• выворачивать руль на максимум со старта на непрогретой машине.

Диагностика двигателя автосканером

Диагностика сканером включает в себя последовательную проверку большинства систем управления, таких как: блок управления двигателем, автоматической трансмиссией, тормозной системой – ABS/ESP, подушками безопасности, круиз-контролем, климат-контролем, иммобилайзером, щитком приборов, системой парковки, пневмоподвеской, системой навигации и других систем.

Диагностика каждой системы разделяется на различные этапы: при диагностике двигателя проверяются системы, управляющие двигателем, , проверка подачи в цилиндры, топливные системы, анализ оборотов и др. По результатам диагностики, как правило. Исходя из результатов диагностики двигателя, предоставляется отчет об текущих ошибках и рекомендации по ремонту или замене неисправных агрегатов и узлов. Компьютерная диагностика позволяет провести проверку всех электронных систем автомобиля.

Регулировка зацепления червяка с роликом в рулевом механизме

Регулировки рулевого механизма

Регулировка зазора в подшипниках вала червяка. Чтобы определить, нужна ли эта регулировка, рекомендуется проверить осевое перемещение вала червяка. Для этого следует приложить палец к ступице рулевого колеса и к корпусу переключателя указателей поворота и несколько раз повернуть рулевое колесо на небольшой угол вправо и влево. При наличии осевого перемещения червяка палец будет ощущать осевое перемещение ступицы рулевого колеса относительно корпуса переключателя. Предварительно надо убедиться, что корпус переключателя указателей поворота закреплен на рулевой колонке надежно и не качается.

Подшипники вала червяка регулируют установкой регулировочных прокладок, расположенных под передней крышкой картера рулевого механизма (у автомобилей «Волга» и «Жигули») или вращением регулировочной гайки, расположенной в передней части картера механизма рулевого управления (у автомобилей «Запорожец» и «Москвич»).

Для устранения осевого перемещения вала червяка рулевое колесо необходимо повернуть в любую сторону на 1 — 1,5 оборота, а потом в обратную сторону до появления свободного хода рулевого колеса. Затем уменьшить толщину пакета регулировочных прокладок 5 (рис. 60, б и г), удаляя их или заменяя более тонким (у автомобилей «Волга и «Жигули»), или отвернуть на 2 — 3 витка стопорную гайку 2 (рис. 60, а и в) рулевого механизма и подтянуть регулировочную гайку 1 так, чтобы червяк легко вращался и не имел осевого перемещения (у автомобилей «Москвич» и «Запорожец»). После этого, придерживая регулировочную гайку ключом от проворачивания, затянуть стопорную гайку.

Рис. 60. Регулировка рулевого механизма автомобилей: а — ‘Москвич’; б — ‘Жигули’; в — ‘Зпорожец’; г — ‘Волга’

Правильность регулировки зазора в подшипниках вала червяка проверяют вращением рулевого колеса в обе стороны. Оно должно поворачиваться так же легко, как и до регулировки. Если после устранения осевого перемещения червяка все же сохраняется недопустимый люфт рулевого колеса или рулевое колесо вращается туго, надо отрегулировать зазор в зацеплении ролика с червяком.

Неисправности рулевого управления с гидроусилителем и способы их устранения

Признак неисправности	Причины неисправности	Способы устранения
Неустойчивое движение автомобиля на дороге (требуется регулярная корректировка заданного направления движения рулевым колесом) и стук в рулевом механизме	1. Наличие зазора в зацеплении ‘”гайка -поршень – зубчатый сектор вала сошки” 2. Люфт в шлицевом соединении сошки с валом сошки. 3. Ослабления крепления рулевого механизма к лонжерону.	1. Отрегулировать зазоры в зацеплении. 2. Затянуть гайку крепления сошки. 3. Подтянуть детали крепления.
Повышенное усилие на рулевом колесе	1. Недостаточное натяжение ремня привода насоса. 2. Неисправен насос.	1. Подтянуть ремень. 2. Заменить насос.
Скачкообразное изменение усилия на рулевом колесе при его вращении или заедание рулевого колеса при изменении направления его вращения	1. Наличие воздуха в гидросистеме (мутное масло, пена в бачке) рулевого усилителя. 2. Засорение клапанов насоса.	1. Прокачать гидросистему. 2. Промыть клапана.
Повышенный шум в гидросистеме рулевого усилителя	1. Недостаточный уровень масла в бачке 2. Наличие воздуха в гидросистеме.	1. Долить масло. 2. Прокачать гидросистему.
Увеличение шумности работы гидросистемы в крайних положениях рулевого колеса, когда упоры на сошке касаются лонжеронов	Насос частично потерял работоспособность (задраны рабочие торцы деталей качающего комплекта)	Заменить насос.
Заклинивание насоса или снижение эффективности работы рулевого усилителя (постоянное повышенное усилие на рулевом колесе)	1. Попадание абразивных или металлических частиц в насос. 2 Разрушение фильтрующего элемента	Слить из гидросистемы загрязненное масло, заменить насос и бачок, заправить и прокачать гидросистему.

Из чего состоит насос гидроусилителя руля

Насос ГУРа хоть и испытывает значительные нагрузки, но он не так часто ломается, если обеспечивать правильную эксплуатацию. Благодаря не особо сложной конструкции насоса, его вполне можно починить самому.

Устройство гидроусилителя руля:

• Бачок для жидкости.
• Золотник управления.
• Регулятор давления в системе усилителя.
• Насос.
• Силовой цилиндр.

Насос — это устройство, которое движет жидкость, в данном случае, масло по закрытой системе. Насосы в ГУР могут быть вмонтированы пластинчатые или шиберные. Эти виды насоса устойчивые, быстро не выходят из строя, обладают большим межремонтным периодом.

Привод у насоса ременный. Через ремень вращение передается от коленвала к валу насоса. Во время работы насоса, в системе достигается максимальное давление 150 бар (атмосфер) или 15 Мпа. Основой правильной работы насоса — это установленные заводом зазоры, которые должны быть в пределах от 0,05 до 0,1 мм. Если насос сильно изношен, зазоры увеличиваются, а водитель чувствует, что руль начал тяжелее крутиться.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Ошибка новичков

Очень важны начальные познания для водителей, которые только собираются сесть за руль, но большинство таких учеников делают много ошибок из-за неуверенности. Одна из таких — возвращение баранки в начальное положение после того, как выполнялся манёвр вправо или лево. Стоит знать, что сама система сделана так, если совершалось вращение рулевой колонки. Хотя сам механизм управления разработан таким образом, что рулевая колонка всегда после вращения, возвращается в соответствующую позицию при движении автотранспорта по прямой дороге. И со стороны автомобилиста в помощи не нуждается. Правильно обращаться с рулем транспорта необходимо аккуратно и без всяких посторонних виражей. При этом процесс управления не меняется, но когда сопутствует опасная ситуация нужно уметь спокойно разобраться с ней проанализировав свои действия.

Как снять рулевой редуктор

В первую очередь, стоит узнать, как снять рулевой редуктор и что для этого необходимо. Так как он является частью рулевой системы, для его демонтажа нужно домкратом поднять машину или загнать её на яму. Перед тем как вынуть редуктор, снимите защищающую его пластину, уберите крепёж.

При выполнении этих несложных действий, вынуть редуктор сможет самостоятельно даже новичок. Для того, чтобы продлить срок службы автомобиля, заодно стоит провести ремонт рулевой рейки гидроусилителя руля либо заменить на новый

Обратите внимание, что правильнее будет также тяги, расположенные рядом с редуктором для замены пыльников

Управления на прямой

Опытные водители знают, что универсальных хватов руля, как и приемов его вращения не существует. Ведь каждая ситуация специфична и требует разных, порой совершенно противоположных действий. Что касается управления машиной на прямолинейной траектории, то оно осуществляется при вышеописанной постановке рук на руле. То есть они размещаются симметрично, играя роль импровизированного балансира.

При такой технике нужно избегать «виляющего» движения, для чего не следует дожидаться момента, когда машина пойдет на увод. Подруливание должно совершаться в противоположную сторону с учетом заданной траектории движения. Также нужно учитывать тип покрытия и его состояние.

На асфальте рекомендуется использовать свой вес на одной стороне руля, ослабляя другую его сторону; вождение при гололеде или наличии снега осуществляется таким же образом, но все манипуляции должны совершаться очень аккуратно и плавно. Наконец, на гравийных, щебеночных и прочих участках дороги с так называемым меняющимся коэффициентом сцепления шин с покрытием лучший эффект дает постоянное «покачивание» рулевого колеса обеими руками.

Ремонт деталей рулевого привода

В рулевом приводе наибольшему износу подвергаются шаровые пальцы (рулевой сошки и поворотных рычагов) и вкладыши шаровых пальцев. Кроме того, иногда разрабатываются отверстия на концах тяг, срывается резьба, ослабляются или ломаются пружины и гнутся тяги. Ослабевшие или сломанные пружины и изношенные вкладыши шаровых пальцев заменяют новыми. Разработанные отверстия на концах рулевых тяг заваривают и обрабатывают слесарными инструментами.

Погнутую рулевую тягу можно выправить в холодном состоянии или с местным нагревом до температуры 800°. В том и другом случае перед правкой тяги заполняют сухим мелким песком.

Изношенные шаровые пальцы ремонтируют двумя способами:

1. На изношенную поверхность сваркой наплавляют слой металла. После этого поверхность обрабатывают на станке под требуемый размер. Вследствие трудоемкости и сложности процесса этот способ применяют очень редко.
2. Шаровой палец нагревают до температуры 1000—1100°, устанавливают в специальную матрицу и ударами через боек производят раздачу пальца. Затем палец подвергают механической и термической обработке, предусмотренной при изготовлении пальца.

Что даёт автоматизация ремонтов

Вручную фиксировать изменения в состоянии техники, формировать прогнозы и отчеты сложно. Требуется анализировать большой объем информации. Это отнимает много сил и времени. К тому же есть вероятность допущения ошибки. Просчеты же могут приводить к нестабильности в работе предприятия

Из-за некорректно составленного прогноза компания может столкнуться с тем, что важное оборудование в самый ответственный момент выйдет из строя.

Во избежание подобных проблем внедряются и используются многими предприятиями специальные программные продукты. Такие системы обеспечивают автоматизацию процессов касательно управления ремонтами и ТО. Они сокращают временные затраты до минимума. Исключают человеческий фактор, а значит, сводят вероятность допущения ошибки при анализе и обработке данных к нулю.

Автоматизация позволяет управлять ремонтами более эффективно. От работоспособности оборудования напрямую зависит деятельность предприятия, его возможность выполнять планы по объему производства.

Автоматизированное управление ремонтами дает организации надежность и уверенность в завтрашнем дне. Повышает эффективность ее работы и конкурентоспособность. Современные информационные системы воздействуют на все бизнес-процессы.

Автоматизация ремонтов на предприятии дает следующее:

• Планы на проведение техобслуживания интегрируются с производственными планами компании.
• Снижаются риски в сервисной части. Это, в свою очередь, минимизирует производственные риски.
• Оборудование работает надежно, постоянно находится в технической готовности. Это гарантирует компании стабильное функционирование, выполнение всех производственных задач.
• Учитываются конструкционные особенности оборудования. Это упрощает процесс техобслуживания и ремонта, делает его более удобным и доступным.

Автоматизация ремонтов позволяет:

• Освободить сотрудников от рутины. Это дает персоналу возможность использовать свое рабочее время более эффективно.
• Оптимизировать расходы на ремонт оборудования и техники.
• Исключить вероятность утери заявок, некачественной работы. Это снижает риск недовольства со стороны клиентов, санкций и штрафов.
• Своевременно пополнять запас материалов и запчастей, необходимых для проведения ТОИР. Оптимизировать процесс МТО.
• Сокращать бюджет плановых закупок техники и оборудования.
• Принимать решение о судьбе техники на базе полной и точной информации.
• Сокращать число простоев оборудования.
• Экономить время руководителей, контролирующих процесс техобслуживания и ремонта. Управляющие решения принимаются более точно и оперативно.

Таким образом, автоматизация ТОИР делает предприятие более надежным, стабильным и успешным.
