KIA Rio GT-Line《REGALIA》 › Бортжурнал › Перестал работать вентилятор отопителя (1-2-3 скорость)

Всем доброго дня!С утра по дороге на работу — почувствовал странный запах. Вроде не запах горелого, но какой то специфический.Лобовое стало потихоньку запотевать.Сразу заметил что перестал работать вентилятор отопителя. Переключаю на вторую скорость — реакции нет. На третью тоже.Я сразу смекнул что вышел из строя так называемый «резистор» управления скоростями вентилятора. Когда он умирает — работает только прямая 4 скорость. А понижающие (именно понижающие) в этом блоке «резистора» стоят три разных медных проводника с разной длинной и шириной, и соответственно разным сопротивлением, для понижения скорости работы электродвигателя отопителя.Переключаю на 4 скорость — вентилятор ожил и стал очень бодро крутится.

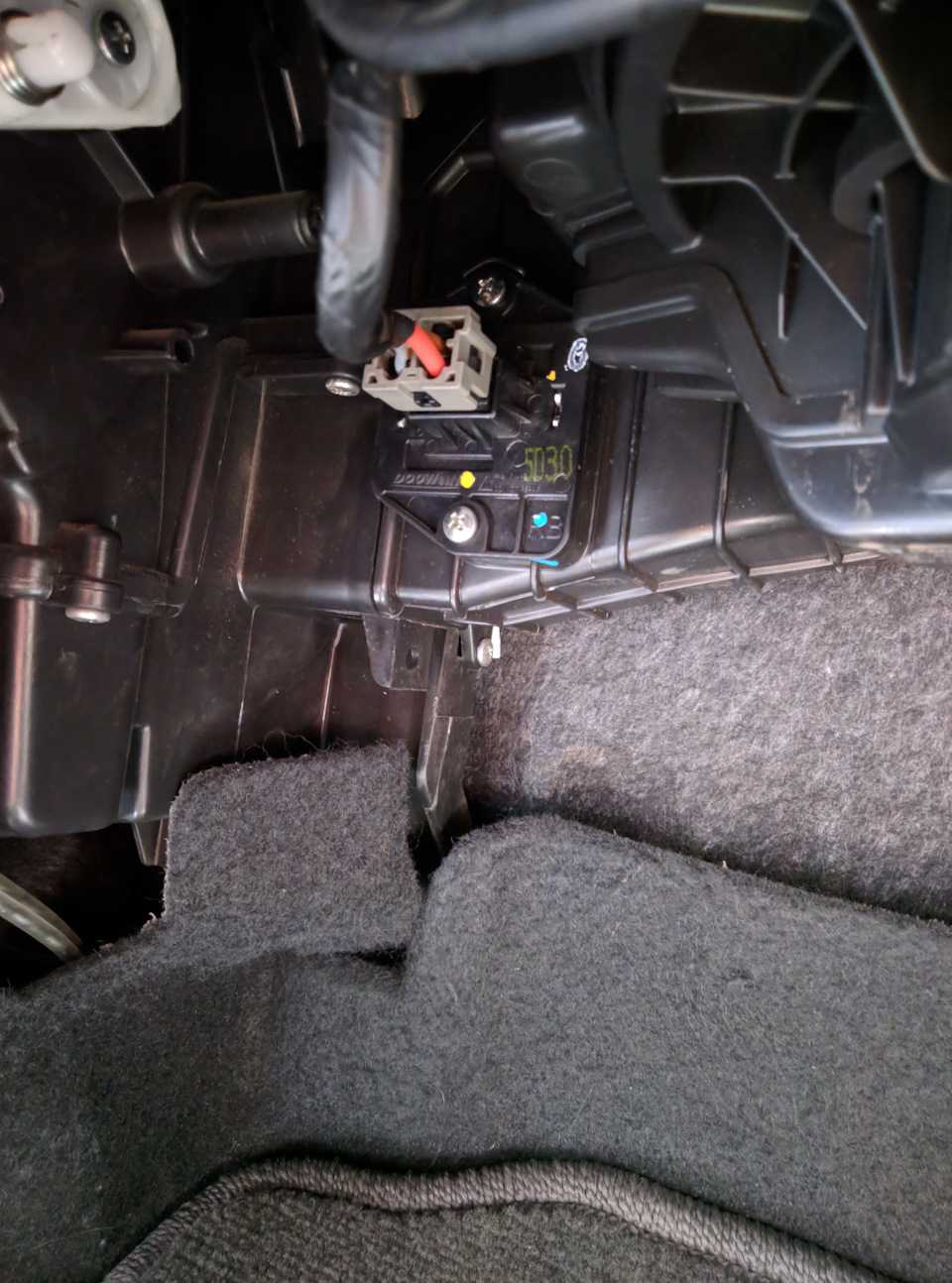

Приехал на работу. Выкрутил этот чудо «резистор»Находится от рядом с моторчиком печки — в нога переднего пассажира под бардачком.Держится на двух саморезах.Место выбрано не случайное. «резистор» сильно греется, а в этом месте он охлаждается потоком воздуха от вентилятора.

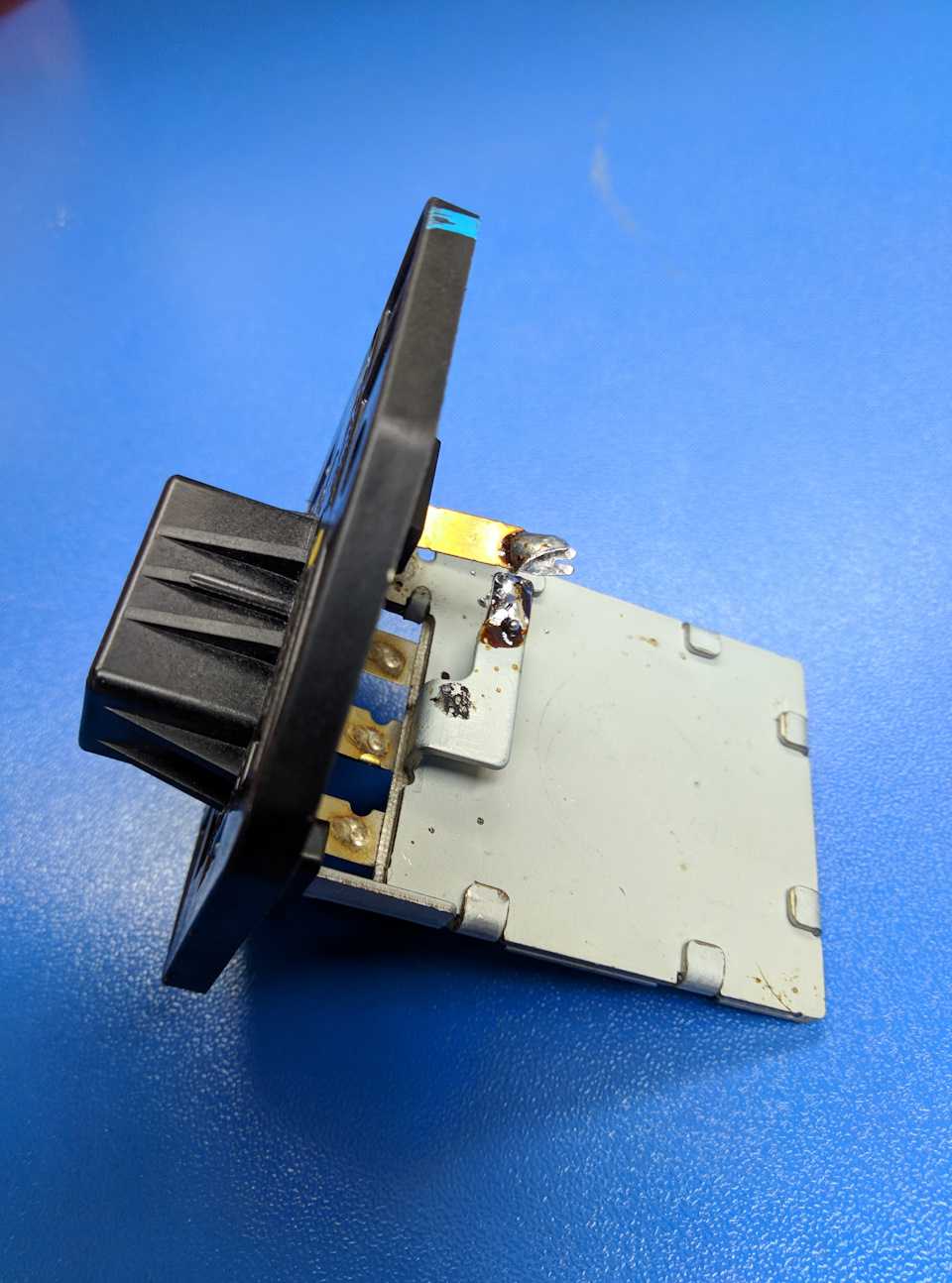

Как и предполагалось, контакт отпаялся

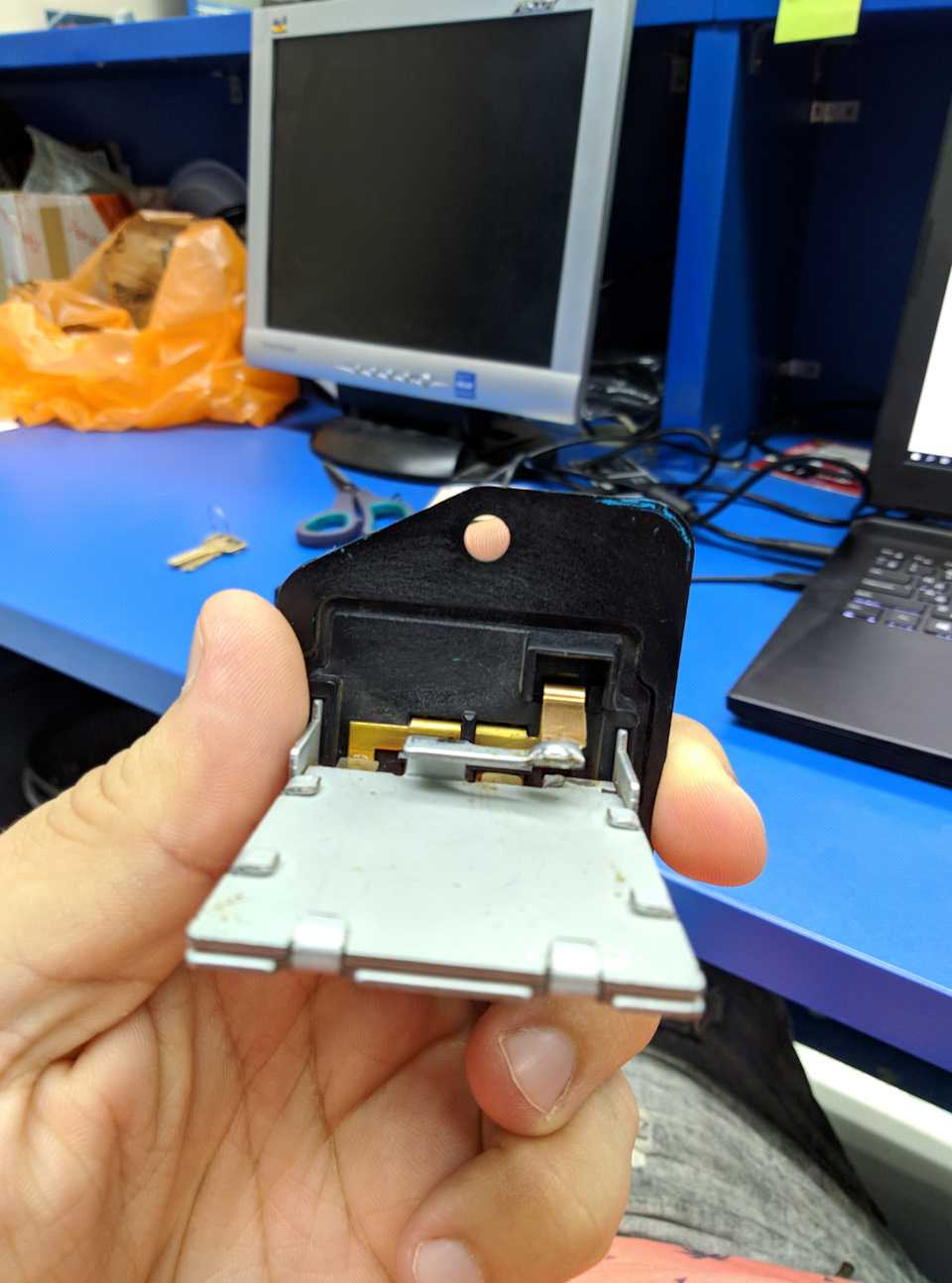

Один из контактов припаян к основной пластине — легко-плавким припоем, наподобие сплава «РОЗЕ»Что бы при достижении определенной температуры, припой стал плавится и лапка отскочила вверх — тем самым разъединив схему (например если вентилятор заклинило) — вообщем как таковой — термо-предохранитель!

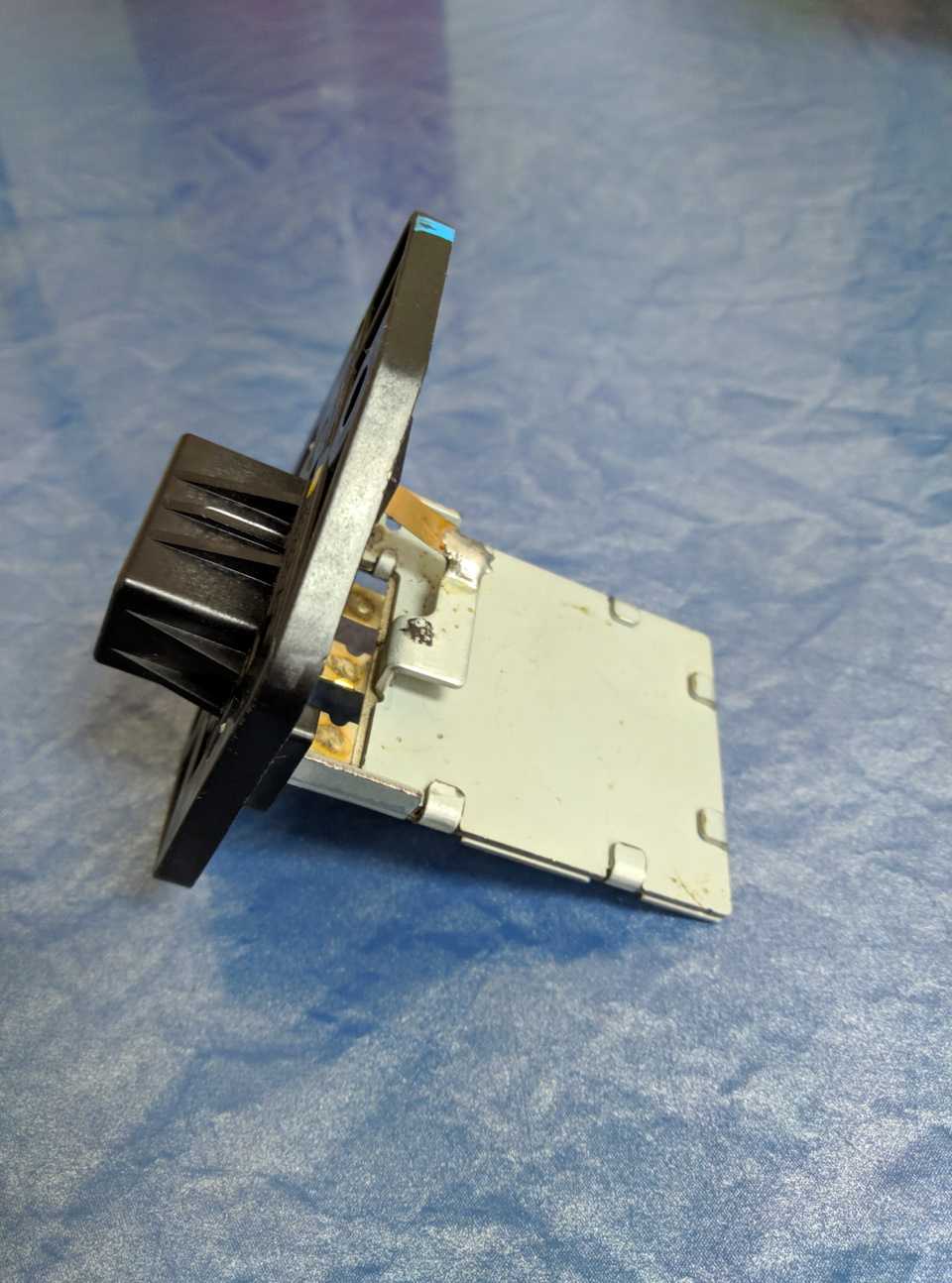

Было решено припаять его назад. Использовал обычный припой. На родной термоплавкий сажать не стал.

На корпусе резистора написано — Do Not Repair — то есть «НЕ РЕМОНТИРОВАТЬ«Это связано с тем, что обычно все паяют простым припоем, который в случае чего не поплавится — и возможны печальные последствия для проводки автомобиля.

«Резистор» вернул на место — все отлично работает. Вентилятор работает тихо, посторонних шумов нет!Странно подумал я. Отчего же тогда повышенный ток и нагрев «резистора» и собственно его кончина.Вытащил салонный фильтр — и прозрел. Я его менял 8000 км назад.Такого состояния я еще не видел. Он был в песке. В мухах и осах. Даже листва на нем была.Вот и причина почему вышел из строя «резистор» — вентилятору стало трудно крутится из-за забившегося фильтра, нагрузка выросла — ток увеличился — температура соответственно тоже!Временно выбил и пропылесосил воздушный фильтр.

Сразу же заказал новый «резистор» и новый воздушный фильтр!

Вот Артикул «резистора» — Hyundai / KIA 97128 1R000 — 473р

Думаю не стоит на всегда оставлять просто спаянный обычным припоем резистор — что бы потом было меньше проблем в жизни Надеюсь проблема была именно в забитом фильтре!Обычно он свистеть начинал когда забивался. Этот раз свиста не было. Очень странно.

Пока поезжу с отремонтированным «резистором» — и погляжу что и как.Через 4-5 дней уже приедет новый!

Надеюсь эта статья поможет тем кто столкнется с такой проблемой!

Обычная и панель приборов Supervision

Обычная приборная панель

В течение поколения, в зависимости от конфигурации, можно заметить различия, но в основном они касаются декоративного оформления. Заказанные комплектации на корейскую машину:

• обычные (для базовой комплектации машин);
• Надзор (доступен в комплектациях «Премиум» и «Престиж»).

При выборе расширенной конфигурации водитель получает приборную панель наблюдения, которая отличается от базовой версии следующим:

Дашборд-контроль

• самые яркие лампы используются для общего освещения;
• устройства имеют хромированные кромки;
• можно регулировать яркость подсветки информации о текущем состоянии автомобиля;
• есть русская версия (при просмотре сообщений, чтений и тд);
• используются инструменты с большей точностью (расчет топлива, счетчик пробега и т д);
• используется пластик, устойчивый к ультрафиолету и истиранию;
• контрастность и резкость разметки не утомляют водителя.

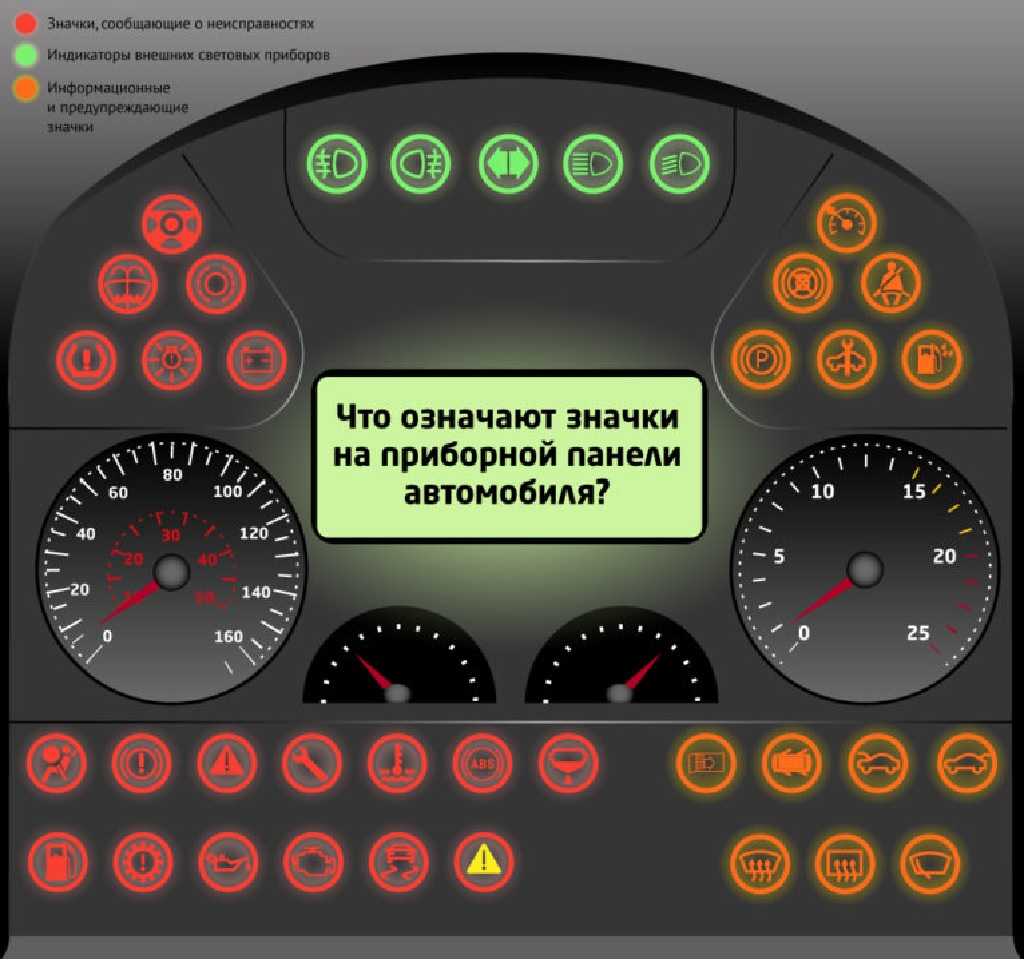

Цвет значков на панели приборов и их значение

Для привлечения внимания водителей к показаниям датчиков производитель использует различные подсветки.

Значки на приборной панели «Киа Рио» подсвечиваются следующими цветами:

• зеленым (используется для привлечения внимания водителя к определенному узлу автомобиля или для отображения включения прибора либо узла);
• желтым (говорит о возможном наличии проблем и необходимости проведения диагностики, выполнения настроек или ремонта);
• красным (сообщает о серьезных проблемах или ошибках, требующих немедленного устранения, а также о необходимости долить рабочие жидкости: антифриз, моторное масло, тормозную жидкость).

Красный символ говорит о критических неисправностях, при обнаружении которых автомобиль эксплуатировать запрещено. Если не обращать на него внимания, то в скором будущем может потребоваться серьезный ремонт систем, где были детектированы неполадки.

Расход топлива

Панель приборов Киа Рио 4 отражает средний и мгновенный расход топлива.

Значение среднего вычисляется после сопоставления израсходовано бензина и пройденного автомобилем километража. Отсчёт ведётся с момента предыдущего сброса показаний. Значения выдаются в диапазоне от нуля до 99,8 км/л и л/100 км.

Для обнуления расхода бензина можно использовать следующие варианты:

• Ручной – посредством удерживания кнопки Reset или Ok на руле не менее одной секунды, когда средний расход отображён на дисплее.
• Автоматический – в меню жидкокристаллического дисплея выбрать пункт «Fuel economyauto reset» при заправке автомобиля.

Мгновенный расход выдает значение потребления топлива за временной промежуток в несколько секунд после достижения скорости более 10 км/ч.

Интуитивность восприятия значков индикации

Приборка кросс- хетчбэка оснащена значками индикации с максимально понятной их визуализацией

При этом сами пиктограммы расположены в таких местах, чтобы даже при движении, не говоря уже о включении зажигания пилот смог на них обратить внимание и отреагировать на индикацию соответствующим, адекватным способом

Важно! Следует иметь в виду, что при включении зажигания иконки индикации кратковременно подсвечиваются, а затем гаснут, помимо тех пиктограмм, которые указывают на проблемы или на неисправности. А также тех значков, которые выполняют информационные функции типа сигналов поворотников, противотуманной и основной оптики, аварийной сигнализации

Комплектация магнитол в Киа Рио 3

Автомагнитолы, предустановленные в автомобиль Киа Рио 3 делятся на:

• бюджетные;
• средней ценовой категории;
• дорогие с продвинутой мультимедиа системой.

Начиная со второй категории автомагнитол, функционал данного узла включает:

1. Систему спутниковой навигации.
2. Дисплей, распознающий два и более касаний.
3. Интернет посредством модема, поддерживающего третье поколение сетей, и симкарты.
4. Полностью переведенное на русский язык главное меню.
5. Возможность проигрывания подавляющего большинства мультимедийных форматов.
6. Пульт дистанционного управления.
7. Выносную антенну для устойчивого приема радио передач.
8. Полный набор интерфейсов для подключения периферийных устройств.

Начиная с автомагнитол средней ценовой категории, водитель получает великолепный функционал.

Если покупатель остановил свой выбор на комплектации с базовой автомагнитолой, то имеет смысл снять ее и установить более продвинутое устройство.

Значки на панели Киа Рио 3

Щиток Supervision

• надпись ECO – включен режим экономии бензина;
• пристегнутый человек и круг перед ним – загорается на 6 с при пуске (при постоянном горении говорит о неисправности подушек безопасности, их отсутствии);
• надпись ABS в круге – антиблокировочная система авто (загорается на 3 с при пуске);
• восклицательный знак в круге – стояночный тормоз (горит при поднятом ручнике, постоянно светится при недостатке тормозной жидкости);
• одновременное свечение двух предыдущих значков – неисправность EBD или ABS;
• пристегнутый человек – предупреждение о необходимости пристегнуться;
• стандартные значки указателей поворота, ближнего, дальнего света, габаритных огней и противотуманок (горят при включении);
• стекло и струйка воды – недостаток жидкости в бачке омывателя;
• масленка – показатель низкого давления моторного масла;
• P, N, D – положение ручки селектора на АКПП;
• цифра со стрелками «вверх-вниз» с левой стороны – сигнализирует о рекомендуемой передаче при определенной скорости (авто с МКПП);
• изображение аккумулятора – низкий заряд батареи;
• машина с открытыми дверьми – сигнал о незакрытых (некорректно закрытых) дверях;
• машинка с ключом – иммобилайзер (загорается при включенном зажигании и гаснет после пуска);
• изображение бензоколонки – недостаток топлива в баке;
• двигатель – горит все время, если требуется посетить сервис для диагностики мотора;
• термометр в жидкости – загорается при достижении антифризом температуры в 120 градусов;
• авто с двумя изогнутыми линиями позади – загорается, когда колеса проскальзывают на дорожном покрытии;
• тот же значок с надписью OFF – принудительное отключение системы устойчивости (ESC);
• снежинка и линия, изображающая дорогу – сигнализирует о возможном появлении наледи.

Кардинальных отличий на щитках автомобилей других годов выпуска нет, поэтому приборная панель Киа Рио 2016 будет интуитивно понятна владельцам «корейцев» предыдущих лет.

Снежинка на щитке

Значок в левом нижнем углу

При приближении температуры окружающего воздуха к нижней границе добавляется звуковой сигнал. Если мороз крепче, индикатор гаснет. Данный значок есть на всех панелях, в том числе у автомобиля Киа Рио 3 2015 года выпуска.

Противотуманки

Противотуманные фары дислоцируются ниже передней оптики. Они освещают поверхность дорожного покрытия ниже уровня глаз водителя в горизонтальной плоскости, а также захватывают боковую часть дороги. При этом не ослепляют встречные машины и пешеходов.

Для удобства замены ламп в ПТФ Киа Рио 3 машину ставят на эстакаду. Меняют парами. Берут с цоколем Н8 и мощностью 35 Вт.

1. На эстакаде или смотровой яме обеспечивают доступ к нижней части бампера.
2. Откручивают два винта крепления передней части подкрылка.
3. Отгибают его, открывая вид на заднюю часть ПТФ.
4. Отсоединяют провода электропитания: для этого сжимают боковые фиксаторы.
5. Вынимают старую лампочку, меняют на новую.

Устанавливают все на место в обратном порядке. Затем переходят ко второй противотуманке.

Бортовой компьютер

Встроенный компьютер передает информацию о состоянии Киа Рио 3 на ЖК-дисплей. На панели приборов Киа Рио 3 2014 (да и на всех машинах третьего поколения, т.е. до 2017 года) информационное поле расположено под спидометром. Дисплей включается при повороте ключа в замке, питается устройство за счет АКБ. Показания, которые передает бортовой компьютер:

• пробег (со дня, когда машина сошла с конвейера);
• количество пройденных после нажатия кнопки Trip километров (сброс счетчика можно выполнить через Reset);
• запас хода (расчет ведется на основе текущего расхода и количества оставшегося в баке горючего);
• средняя скорость с момента пуска мотора до его остановки (подсчет не ведется при отсутствии движения);
• средний расход бензина (если в машину доливали меньше 6 литров горючего, то такая дозаправка не учитывается);
• расход на данный момент;
• время в пути (максимум 100 часов без одной секунды);
• сведения о режиме экономии (пуск через Trip, удерживаемый дольше 1 секунды).

Значки приборки и их подсветка

Для привлечения на подсознательном уровне внимания пилота насчет важности восприятия тех или иных значков индикации, применена различная подсветка, а именно:

• зеленый цвет означает нормальную работу систем или агрегатов, отображаемых значками;
• желтый цвет иконок индикации свидетельствует о проблемах и о необходимости проведения диагностических процедур;
• красный цвет индикации – это наличие серьезных поломок либо ошибок, которые требуют срочного устранения типа добавления до оптимального уровня технических жидкостей или немедленной остановки движения либо выключения движка.

А насчет красных значков на приборке – это цвет запрета эксплуатации авто из-за наличия неисправностей, критически влияющих на безопасность, в частности, рассматриваемого нами Rio X.

Моторный отсек скомпонован удачно: доступ к бачкам и деталям, требующим регламентной замены, приемлемый.

Многочисленные прошивки блока управления так и не сделали двигатели менее требовательными к качеству топлива. Но к повышенному содержанию смол они относятся терпимо – клапаны работают без проблем. Правда, дилеры рекомендуют промывать форсунки без демонтажа каждые 30–45 тыс. км (при этом смывается нагар с клапанов и их направляющих). Свечи после такой инъекции обязательно меняем. Высоковольтные провода обычно служат 80–100 тыс. км.

Радиатор двигателя менее живуч. Под влиянием реагентов он начинает подтекать по нижней левой завальцовке уже через 60 тыс. км (около 10% случаев). Следите за уровнем антифриза: прозеваете – двигатель может получить необратимый тепловой удар!

Средняя скорость и запас хода

Чтобы отобразить на дисплее среднюю скорость, бортовой компьютер сравнивает общее пройденное расстояние и время работы двигателя. При этом последний показатель учитывается независимо от того, движется машина или стоит. Обратный отсчет ведется от крайнего сброса средней скорости.

Диапазон измерения от 0 до 260 км / ч. Чтобы сбросить среднюю скорость до нуля, необходимо удерживать кнопку «Сброс» на рулевом колесе в течение одной секунды, пока соответствующие показания не появятся на дисплее. Чтобы выполнить первоначальный расчет средней скорости Kia Rio четвертого поколения, необходимо проехать не менее пятидесяти метров или десяти секунд.

Запас хода показывает оставшийся пробег до полного израсходования топливного бака в диапазоне от 1 до 9999 км.

Если оставшегося бензина хватит менее чем на один километр, на дисплее появится прочерк.

Вам также необходимо будет учесть:

1. Данные могут отображаться некорректно после отсоединения аккумулятора или при нахождении машины на неровной поверхности.
2. Заправки менее шести литров бортовым компьютером не учитываются.
3. На показания дальности влияют способ езды, дорожное покрытие и состояние ступиц Kia Rio 4.

Особенности щитка приборов Supervision

В автомобиле Kia Rio может использоваться два типа контрольных щитков — стандартный, а также премиальный или Supervision. В последнем случае приборка обладает улучшенными характеристиками, поскольку она предлагает более широкий функционал и некоторые дополнительные возможности. Также следует отметить, что такая ПП по своему внешнему виду имеет более спортивный дизайн, что позволяет улучшить эстетические качества интерьера салона в целом. Такая ПП ставится только на автомобили премиальной комплектации Rio 3, а также на рестайлинговые авто (автор видео — Дмитрий Балконский).

Такая приборка состоит из трех основных частей или колодцев:

1. В самом центре находится спидометр, который отделен от других колодцев пластмассовым полукругом. Несмотря на то, что все показатели находятся на одном уровне, такое расположение придает некую объемность приборке. В центральной части спидометра имеется экран, где отображены основные характеристики и параметры авто.
2. С левой стороны установлен тахометр.
3. В правом колодце можно увидеть два основные датчика — температуры антифриза в системе охлаждения, а также уровня горючего в баке.

Конструкция этой ПП не предусматривает использование дополнительных механических устройств, так как по мнению разработчиков, это мешало бы следить за основной информацией.

По поводу значков индикации

Несмотря на то, что многие из нашей молодежной среды авто обывателей не нуждаются в расшифровке описаний значков индикации, тем не менее им, как и старой гаражной гвардии не будет западлом лишним проверить свои знания, насчет обозначений тех или иных иконок.

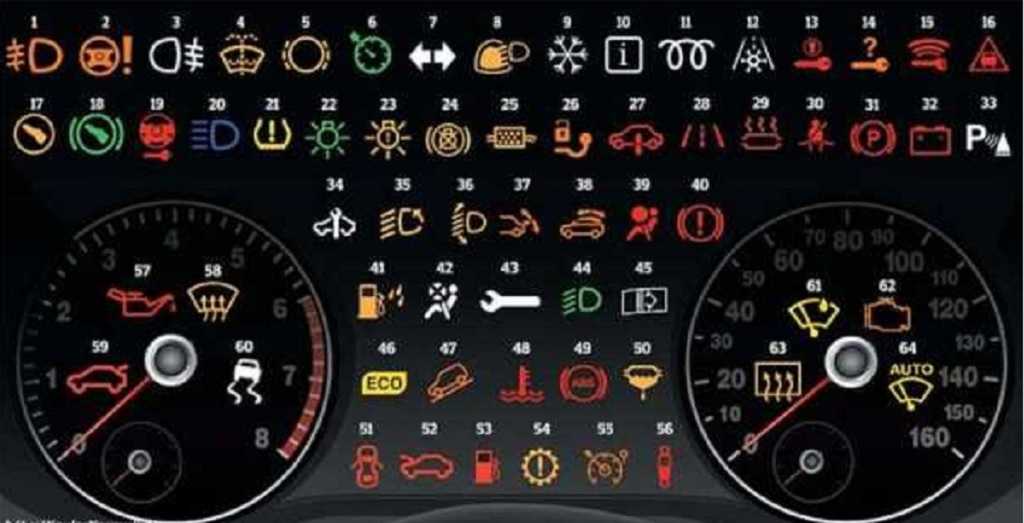

Расшифровка пиктограмм индикации:

1. Проблемы с ПТФ (противотуманной оптикой) передка.
2. Неисправности гидроусилителя.
3. Включены задние противотуманки.
4. Предельно малый уровень омывающей жидкости.
5. Колодки тормозов изношены.
6. Контроль круиза включен.
7. Индикация включенных поворотников.
8. Пиктограмма датчиков света и дождя.
9. Включен зимний режим.
10. Значок информации.
11. Включена свеча накаливания.
12. Отрицательная температура (возможен гололед).
13. Обнаружение проблем бесключевого доступа.
14. Не найден бесконтактный ключ.
15. Требует замены блок питания ключа.
16. Опасная дистанция.
17. Нужно нажать сцепление.
18. Нажать тормоз.
19. Блокировка колонки руля.
20. Включен дальний свет.
21. Недостаточное шинное давление.
22. Включено освещение снаружи.
23. Проблемы с наружным освещением.
24. Неисправности сигналов стопа.
25. Проблемы сажевого фильтрующего элемента выхлопа.
26. Возможные неисправности прицепного устройства.
27. Вероятные поломки подвески.
28. Опасный маневр смены полосы.
29. Сильный нагрев катализатора.
30. Ремень не пристегнут.
31. Включен ручник.
32. Проблемы с АКБ.
33. Включена система парковки.
34. Необходим сервис ТО.
35. Адаптация передней оптики.
36. Проблемы адаптивной оптики.
37. Поломка кормового спойлера.
38. Проблемы с крышей кабриолета.
39. Неисправность подушек безопасности.
40. Поломки в ручнике.
41. Наличие воды в фильтре топлива.
42. Отключена подушка безопасности.
43. Наличие проблемы в виде неисправности.
44. Нормальная работа оптики ближнего света.
45. Забитый воздушный фильтр.
46. Экономный режим.
47. Помощник спуска с возвышенности.
48. Высокая температура движка.
49. Неисправности антиблокировки.
50. Проблемы очистки топлива.
51. Незакрыта должным образом дверь.
52. Незакрыта крышка капота.
53. Мало горючего.
54. Проблемы автоматической трансмиссии.
55. Неисправности ограничителя оборотов (скорости).
56. Поломки амортизатора.
57. Предельно низкое масляное давление.
58. Возможные проблемы с обогревом стекла.
59. Незакрыта дверь багажного отсека.
60. Выключена система стабилизации.
61. Возможные проблемы с датчиком дождя.
62. Неисправности в движке.
63. Проблемы обогрева заднего стекла.
64. Вероятные неисправности привода дворников.

Чем отличается Supervision от простой панели

Главная особенность приборной панели Supervision на Kia Rio — это подсветка.

Это решение очень удобно для тех, кто путешествует ночью или вечером. Освещение приборной панели также отличается тем, что своим лучом не режет глаза. В стандартной комплектации из-за повышенной яркости цифры и другие символы на циферблатах или на дисплее могут сливаться, в результате чего водитель рискует ошибиться. Один из возможных результатов — несчастные случаи, часто из-за небрежности.

Как уже упоминалось выше, наиболее заметной особенностью такой приборной панели является небольшой круглый информационный дисплей. Просматривайте различные данные об автомобиле и его движении. Конечно, на простой панели инструментов есть похожий экран. Но в стандартной версии он прямоугольный и относительно небольшой, в то время как в Supervision этот элемент удобно расположен по центру и имеет более четкую и точную маркировку. Кроме того, панель полностью русифицирована (в простой версии используется английский), поэтому она также позволяет человеку, не владеющему иностранными языками, ориентироваться в отображаемых данных.

Лампы, установленные в задних фарах Kia Rio

Как и вся конструкция, световое оборудование компактного семейного Киа Рио продумано. Оно придает стильный и спортивный вид машине в любом варианте кузова.

Лампы на Киа Рио 3 меняют по мере перегорания либо с целью тюнинга оптики. Демонтаж задних фонарей и замена лампочек занимает мало времени. Но для седанов и хэтчбеков имеются свои нюансы.

На хэтчбеке заднюю отделку не снимают. На седане иначе: прежде демонтируют заднюю отделку багажника. Извлекают патроны, снимают обивку.

Заднюю фару на хэтчбек меняют так:

1. Отсоединяют электрический разъем от фары.
2. Отвинчивают гайки, снимают фонарь.
3. Меняют перегоревший элемент на новый.

Карта монтажа Kia Rio 2020 АКПП StarLine A93 + StarLine F1

С помощью данной карты монтажа вы можете подключить самостоятельно сигнализацию в автомобиль Kia Rio 2020 года с автоматической коробкой передач.

Точки подключения сигнализации.

За приборной панелью:

Большой разъем приборной панели Зеленый — Концевик багажника (смотреть на фото) (-) Зеленый — Концевик дверей (смотреть на фото) (-) Зеленый — Указатель поворота (смотреть на фото) (+) Синий — Контроль за работой двигателя Генератор (+) Малый разъем: Синий — Указатель поворота (+)

Центральный замок на белом разъеме в ногах водителя:

Синий/Оранжевый — Открыть (-) Белый/Оранжевый — Закрыть (-)

Центральный замок в белом разъеме кик панели водителя

В пороге водителя стоп сигнал и отпирание багажника:

Красный — стоп сигнал (+) Синий — отпирание багажника (+)

В кик панели водителя тормоз и отпирание багажника

Силовые цепи для реализации автозапуска двигателя:

+12в — Розовый и Красный Зажигание 1 — Синий (рядом с розовым) Зажигание 2 — Зеленый Аксессуары — Синий (рядом с белым) Стартер — Белый

Силовые цепи на замке зажигания

Возможное место установки сирены и концевика капота:

Подключение модуля StarLine F1: Подключить питание и минус по вашему усмотрению, где вам удобнее, подключить статус зажигания, на блоке предохранителей подключиться в разрыв шине Data Синий/Черный провод, белый провод StarLine F1 подключить к розовому проводу сигнализации Старлайн.

LIN шина обходчика иммобилайзера в белом разъеме на лицевой стороне блока предохранителей

Прошить модуль до последней версии ПО запрограммировать модель автомобиля. Процедура программирования очень проста отключить все разъемы, зажать кнопку программирования F1 подключить питание блока, дождаться когда светодиод загорится желтым, отпустить кнопку, подключить все остальные штекеры, и включить зажигание желтый светодиод потухнет, загорится красный, выключить зажигание и включить еще раз. Дождаться когда желтый диод будет моргать постоянно (без красного) выключить зажигание. Процедура программирования завершена.

В новых автомобилях после глушения двигателя открываются двери, отключить дилерской диагностикой эту функцию, либо запрограммировать запирание дверей после глушения в сигнализации (но лучше вырубить диагностикой.)

Далее произвести настройку сигнализации как вам нужно и все тестировать Всем успехов

Цвет пиктограмм щитка Kia Rio 3

Щиток приборов

Подсветка пиктограмм служит для привлечения внимания водителя, при этом разработчики решили использовать три цвета – красный, желтый и зеленый. Красным цветом на панели приборов Kia Rio 3 обозначаются ошибки, требующие безотлагательного вмешательства. С помощью этого цвета водителю передается информация о необходимости долива основных жидкостей (антифриза, масла и тормозной жидкости). Красным будет светиться и флажок «H», предупреждающий о риске перегрева силовой установки.

Желтый цвет служит для предупреждения о необходимости ремонтных работ, диагностики авто, а также выполнении определенных настроек. На панели Киа Рио 2016 есть значок иммобилайзера (в норме загорается при включенном зажигании и гаснет после запуска), он как раз выполнен в желтом цвете.Зеленый цвет направляет внимание водителя на конкретный рабочий узел, или просто свидетельствует о состоянии включения какого-либо устройства

Блок климат-контроля часто ломают, прикладывая чрезмерное усилие к рукояткам. Будьте аккуратнее, новый блок недешев: 37 500 рублей с заменой.

В морозную погоду часто отказывает стартер. Поездка к дилеру на эвакуаторе обычно не помогает – за время оформления бумаг машина отогревается в ремзоне и стартер оживает. Этот плавающий дефект стал настолько массовым, что объединил владельцев на форуме клуба kiarioclub.ru . Представительство фирмы на сей счет молчало. Организованный на форуме опрос выявил интересную деталь: массовость дефекта проявилась с конца 2010 года. Оказалось, что производитель стартеров с 27 августа 2010 года изменил конструкцию и присвоил агрегату иной каталожный номер. Прежний был 3610026850 или 3610026852, а новый – 3610026810 или 3610026860. Что конкретно поменяли, никто толком не знает: представительство, как было сказано, воды

в рот набрало, а дилеры ремонтом стартеров не занимаются. В лучшем случае меняют по гарантии. И при этом отмечают, что в 90% случаев проблема решается элементарной подтяжкой и смазкой силовых клемм втягивающего реле.

Точки подключения автосигнализации на Kia Rio 2013

+12В – красный толстый на блоке предохранителей

Замок зажигания:АСС – синийIGN1 – синийIGN2 – зелёныйСтартер – белый Для варианта с МКПП:Стартер – синий провод на педали сцепления

Панель приборов:Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёмеДвери – зелёный (тонкий) в левом разъёмеБагажник – зелёный (тонкий) левом разъёмеРучник — красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок: отпирание — синий/красныйзапирание — белый/красныйНа разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ:1000200130004000ЗП18У001ОС00У000dУOFdbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Легкое чтение индикаторов приборной панели

В «Киа Рио» панель приборов имеет значки с понятными обозначениями. Специальные пиктограммы расположены удобным образом, чтобы при старте силового агрегата либо вождении водитель мог их видеть и реагировать на изменения.

Значки на приборной панели «Киа Рио» при старте двигателя кратковременно загораются, а затем должны потухнуть. Если этого не произошло, то конкретные узлы имеют проблемы.

В Таблице 1 приведены для «Киа Рио» значки на 2 типах панелей приборов и их значения.

Вид значка	Стандартная панель	Supervision	Описания и примечания
Режим ECO		Сообщает об экономном потреблении топлива, то есть о включении режима экономичности топлива.
Подушки безопасности		При запуске силового агрегата зажигаются на 6 с. При неисправностях подушек или их отсутствии горит постоянно.
Антиблокировочная система ABS		После поворота ключа зажигания загорается на 3 с. В случае отсутствия неисправностей значок должен потухнуть.
Стояночный тормоз (восклицательный знак внутри круга)			Горит при включенном ручном тормозе при включении зажигания. Постоянно светится при критическом уровне тормозной жидкости.
Ремень безопасности не пристегнут		Сообщает о необходимости пристегнуть ремни.
Система EBD			Найдена поломка в ABS или EBD.
Указатели поворота		При мигании сообщают о срабатывании габаритных огней. Мигание или непрерывное горение говорят о наличии поломки или необходимости установки нового предохранителя.
Дальний свет		Информирует о включении дальнего света.
Габаритные огни		Габаритные фары включены.
Противотуманные фары		Сообщают о включении противотуманных фар
Низкий уровень жидкости в омывателе		Указывает на необходимость добавления жидкости в бачок омывателя
Низкое давление масла в двигателе		Требуется долить масло или проверить герметичность коммуникаций и картера.
Текущее положение ручки АКПП		Отображает расположение ручки селектора КПП.
Положение ручки МКПП		Отображает рекомендуемую для включения передачу в данном скоростном режиме, чтобы добиться максимально возможной экономии топлива.
Зарядка аккумулятора		Свидетельствует о разряде аккумулятора, необходимости его заменить или зарядить. Иногда могут быть неисправности генератора.
Незакрытая дверь		Загорается в случае открытых или не до конца закрытых дверях.
Иммобилайзер		Загорается в момент включения ключа с передатчиком.
Заканчивается топливо в баке		Требуется выполнить дозаправку.
Двигатель неисправен		Требуется посетить дилерский сервис для диагностики двигателя.
Термодатчик охлаждающей жидкости		Загорается в случае достижения жидкостью +1200С.
Система устойчивости ESC		Включается при проскальзывании колес, информирует о снижении сцепления колес с дорожным покрытием. Позволяет водителю осуществлять безопасное управление автомобилем.
Отключение ESC		Загорается в случае принудительного выключения ESC.
Обледенение дорожного покрытия			Загорается синий значок на панели приборов автомобиля «Киа Рио», свидетельствующий о возможном появлении наледи на дорожном покрытии.

«Снежинка» на «Киа Рио»

Значок «Снежинка» предназначен для предупреждения водителя о снижении температуры и возможном появлении на дорожном покрытии наледи. Он включается только в интервале от -50С до +40С, который выбран не случайно: именно при таких температурах дорожное покрытие становится опасным, скользким.

Присутствует на всех типах панелей.

Интуитивность восприятия значков индикации

Сортировщик для кросс-седанов оснащен значками индикации с максимально понятным их отображением

При этом сами пиктограммы расположены в таких местах, что даже во время движения, не говоря уже о включении зажигания, водитель мог обратить на них внимание и адекватно и адекватно отреагировать на индикацию

Важно! Помните, что при включении зажигания значки на дисплее ненадолго загораются, а затем выключаются, а также значки, указывающие на проблемы или неисправности. А также те значки, которые выполняют информативные функции, такие как указатели поворота, противотуманная и основная оптика, сигнализация

Какие лампы лучше для Киа Рио

В первых двух поколениях автомобилей корейской разработки (выпуск до 2012 года) стоят обычные фары с маркировкой 60/55 Н4.

Для них подходят:

• Philips X-treme Vision польского производства. Лампы изготовлены из кварцевого стекла, светят на 45-50 м, служат 450 часов. Свет — яркий белый, с цветовой температурой 3500 К. Лампы продают парами. По результатам теста Всеобщего немецкого автомобильного клуба ADAC, лампы получили оценку «хорошо».
• Philips LongLife EcoVision производят Германия и Польша. Кварцевое прочное стекло не боится вибрации. Сильный световой поток, комплектация по 2 штуки. Срок службы — 1 500 часов. Цвет близок к родным.
• Philips LongLife EcoVision. Оптика изготовлена в Германии и Польше, дает на 90% больше света. Продают по одной штуке. Новое дизайнерское решение – серебряное напыление и голубой сектор.
• Osram Original Line германского производителя. Улучшают видимость на дороге на 130% по отношению к штатным лампам. Без замены работают 500 часов. Продают по одной штуке.

Лампы на Киа Рио 3 в рестайлинге 2015 года и четвертого поколения 2018 года с завода идут с кодом 1864755007L. Оснащены линзами – прожекторными фарами. Маркированы 55 Н7. Их заменяют аналогами:

• Philips X-treme Vision. Изготовлены в Польше. Светят ярче на 130%, служат дольше – 450 часов. Продаются по 2 штуки в упаковке. Кварцевое стекло водонепроницаемо.
• Osram Original Line. Мощность — 58 Вт, служат 550 часов. Германское производство. Улучшенная на 130% видимость. В упаковке одна лампа, к ней покупают пару, чтобы менять одновременно.
• Philips LongLife EcoVision польского и германского производства. Выдерживают перепады температур. Прочные, работают 1 500 часов. Продаются парами. Технология – галоген.

Снятие

1. Снимите центральную консоль.

2. Снимите подушку безопасности водителя.

3. Снимите рулевое колесо, переключатель сигнала поворота и верхний и нижний кожухи рулевой колонки.

4. Выверните два болта с обеих сторон рулевой колонки, которые соединяют панель приборов и рулевую колонку. Опустите рулевую колонку вниз.

5. Отверните гайку крепления ручки открытия замка капота и отсоедините ручку от троса открытия замка капота.

6. Снимите комбинацию приборов в следующем порядке:

• выверните три винта и снимите отделку комбинации приборов;
• выверните четыре болта крепления комбинации приборов;
• отсоедините электрический разъем от задней части комбинации приборов.

7. Снимите центральную панель отделки и панель управления отоплением и вентиляцией.

8. Снимите радиоприемник в следующем порядке:

• выверните четыре винта крепления радиоприемника;
• отсоедините электрический разъем от задней части радиоприемника;
• отсоедините провод антенны от задней части радиоприемника;
• снимите радиоприемник.

9. Снимите вещевой ящик.

10. Выверните четыре болта и снимите крышку с левой/ правой стороны Т-образного соединителя.

11. Выверните четыре болта крепления основания панели приборов.

12. Отсоедините все разъемы, соединяющие панель приборов и жгут проводов автомобиля.

13. Снимите панель приборов.
