Проблемы при эксплуатации АКПП, МКПП

В процессе эксплуатации транспортного средства владелец нередко сталкивается с неисправностями, что приводит к необходимости осуществления ремонтных работ. Зачастую возможные проблемы возникают именно в коробках передач, и ниже рассмотрены наиболее популярные неисправности.

Проблемы с МКПП

При использовании автомобиля с механической коробкой передач можно столкнуться с такими проблемами, как:

• Возникновение трудностей при переключении или включении передачи.
• Ухудшение работы автомобиля на холостых оборотах.
• Наличие масляных подтеков под машиной, сообщающих об утечке масла.

Также различные поломки могут возникнуть в результате износа элементов агрегата. Об этом сообщит шум, который появится в процессе эксплуатации сломанной коробки передач.

Проблемы с АКПП

Если говорить об эксплуатации автоматической коробки передач, то часто встречаемые проблемы – это:

• Износ масла и как следствие его ухудшение.
• Износ элементов конструкции агрегата.
• Выход из строя масляного фильтра.

• Загрязнение емкости для масла.
• Возникновение трудностей при переключении скоростей.
• Износ соленоида.

И это далеко не полный список возможных поломок, которые могут произойти при эксплуатации АКПП.

Однако в любом случае вне зависимости от вида используемой коробки передач рекомендуется при обнаружении неисправностей, неприятных звуков или посторонних шумов сразу же приступать к ремонту МКПП или АКПП или замене детали конструкции агрегата.

Выбор масла

Одну из ключевых ролей играет тот факт, какое масло для АКПП своего автомобиля Мазда 3 выбирает владелец. Если использовать низкосортные и некачественные составы, они не только не смогут обеспечить длительную эксплуатацию, но и приведут к разного рода проблемам и поломкам коробки-автомата. Водители, которые лили оригинальные и неоригинальные составы, имеют представление о разнице между качеством трансмиссионных жидкостей. Производитель рекомендует использовать оригинальный состав, то есть Mazda ATF MV (0000-77-112E01). Если у вас нет возможности найти и приобрести оригинальную смазочную жидкость, тогда актуальным становится вопрос о том, какое масло лить в коробку-автомат.

Здесь следует учитывать предлагаемый ассортимент и доступность тех или иных масел. В крупных городах проблем с выбором нет, а вот жителям удалённых регионов и небольших городов приходится подбирать из того, что предлагают местные магазины. Плюс не забывайте о возможностях Интернета. Через онлайн-магазины можно приобрести как оригинальное, так и достойное альтернативное масло для коробки автомобиля Мазда 3.

Среди наиболее подходящих и качественных трансмиссионных масел выделяют следующие:

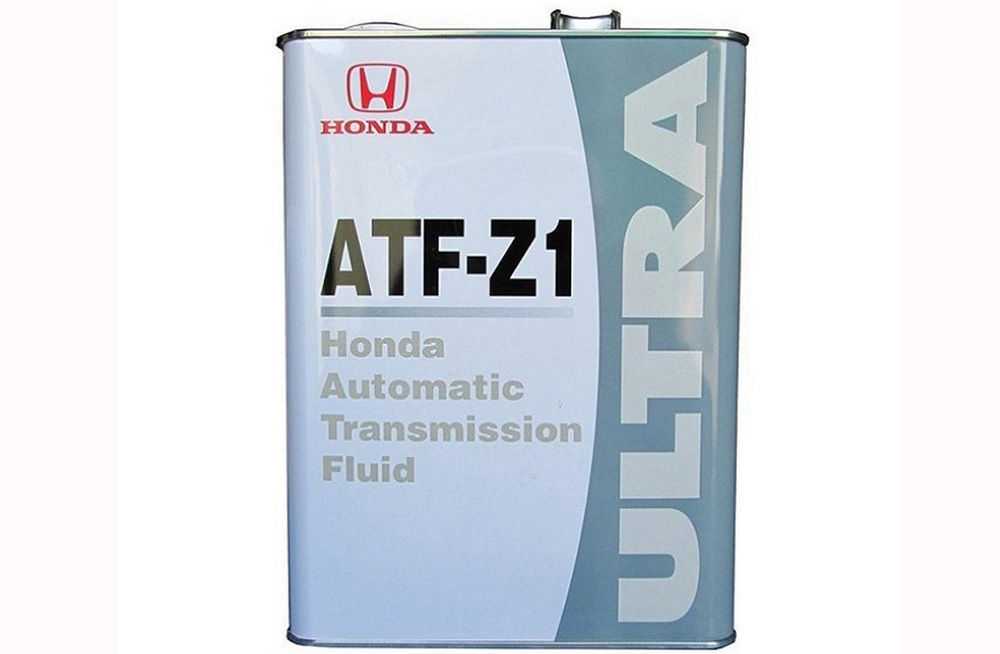

• Honda Z1;
• 7045E от BMW;
• T-IV производства Toyota;
• Dexron VI;
• Matic D, Matic J и LT 71141 от Nissan;
• ATF, ATF3+ и ATF4 от

Касательно количества заливаемого масла. Требуемый объём будет несколько отличаться в зависимости от того, какой метод замены вы собираетесь применять. Если это частичная замена масла в АКПП, то тогда коробка передач автомобиля Мазда 3 потребует 4 – 5 литров свежей смазки. Здесь уже учитывается то, сколько удастся слить отработки. При использовании метода полной замены покупайте от 7 до 12 литров рабочей трансмиссионной жидкости. Аппаратная замена требует двойного заправочного объёма для АКПП, поскольку действует оборудование по принципу вытеснения.

Инструменты и материалы

Замена масла в коробке автомат подразумевает использование 2 основных методов проведения этой процедуры:

• частичный;
• полный.

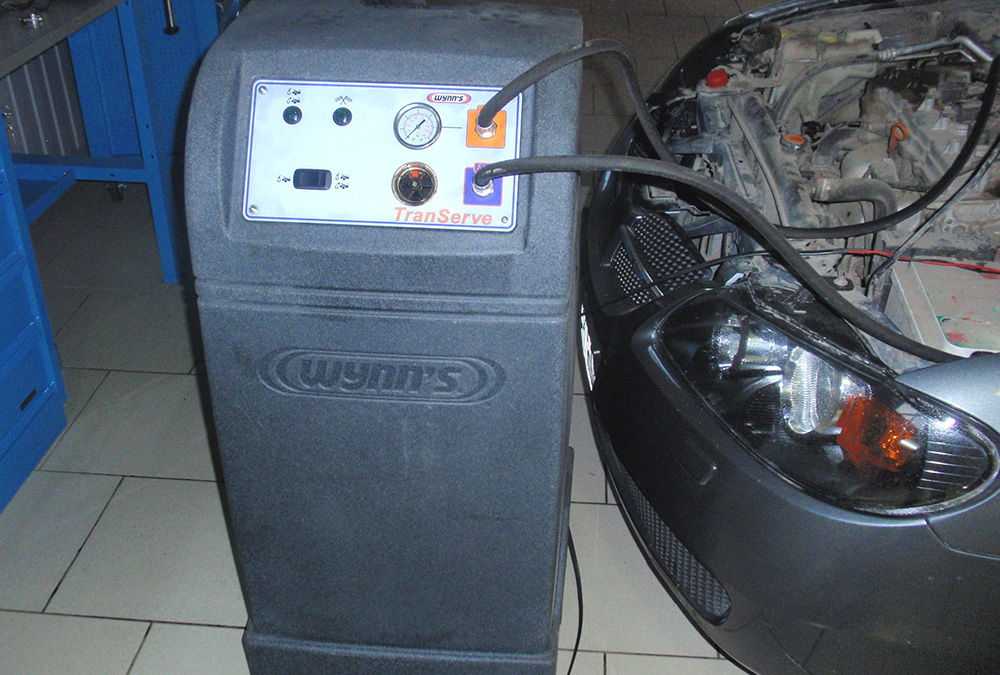

Для полной смены трансмиссионной жидкости Мазда 3 будет обслуживаться на СТО. Выбирайте хороший автосервис, который располагает современным оборудованием и гарантирует высокое качество выполненных работ. При полной замене требуется несколько основных составляющих:

• специальное оборудование для аппаратной замены;
• исправная коробка передач;
• примерно двойной заправочный объём трансмиссионного масла;
• квалифицированный персонал;
• расходники.

Если это частичная замена, посещать автосервис необязательно. Такую процедуру легко выполняют своими руками в гаражных условиях. На частичную замену уходит несколько больше времени, поскольку все работы вы проводите самостоятельно. Основную часть времени займут демонтаж и ожидание полного слива отработки. В таком случае вам потребуется:

• смотровая яма, эстакада или подъёмник;
• набор ключей и головок;
• отвёртки;
• ветошь;
• пустая тара для слива старого масла;
• несколько свободных часов.

Даже когда автовладелец берётся сам за замену трансмиссионного масла на автомобиле Мазда 3, рекомендуется выполнить максимально возможный объём работ. Потому в случае полной и частичной замены обязательно купите:

• свежее масло для АКПП в нужном количестве;
• масляный фильтр;
• герметик.

Замена масла

Несмотря на то, что при возникновении поломки в АКПП или МКПП стоит обращаться на СТО, своими руками можно, например, осуществить замену масла. Перед тем, как приступать к работе, владельцу автомобиля потребуется подготовить необходимые инструменты, а также новое масло и емкость для слива старого.

Дополнительно рекомендуется ознакомиться с тем, какой объем масла лучше залить. Эта информация указана в сервисной книжке.

Замена масла в АКПП

При выполнении замены масла в случае использования Мазды 3 с АКПП нужно:

• Прогреть жидкость АКПП до рабочей температуры. Чтобы этого добиться, следует дать проработать двигателю на холостых оборотах в течение 20 минут.
• Установить автомобиль над ямой или поднять его с помощью подъемника.

• Демонтировать защиту двигателя и АКПП с помощью подготовленных инструментов. При этом стоит отметить, что поддон АКПП находится рядом с левым передним колесом.
• Установить под поддон емкость для слива масла и открутить сливную пробку.
• Дождаться, когда все старое масло стечет и вернуть пробку на место.
• Демонтировать болты крепления поддона с помощью инструментов.
• Вытащить поддон и очистить его от скопившейся грязи, а именно – старого масла и герметика. Дополнительно стоит очистить поддон от магнитной стружки, которая впоследствии может случайно притянуть металлические частицы.
• Заменить фильтр АКПП и нанести после установки фильтра на поддон слой нового герметика.
• Вернуть поддон на место и в течение двух часов не трогать его, чтобы дать герметику высохнуть и закрепиться.
• Залить новое масло через отверстие щупа.
• Когда масло будет залито до максимальной отметки, собрать конструкцию обратно и опустить автомобиль.

Окончательным действием станет запуск мотора на четверть часа для распределения нового масла по всей системе. После этого можно приступать к дальнейшей эксплуатации автомобиля.

Замена масла в МКПП

В случае эксплуатации автомобиля, оборудованного МКПП, замена масла немного отличается от процесса, упомянутого выше. Последовательность действий выглядит следующим образом:

• Для начала потребуется установить транспортное средство над ямой и приподнять его с помощью домкрата.
• После этого нужно будет воспользоваться инструментами и снять защиту картера, крепление которой осуществляется с помощью 6 шурупов.
• Открутить сливной болт с коробки и подставить заранее подготовленную емкость. Дождаться, когда вытечет все масло.
• Когда емкость будет заполнена старым маслом, потребуется закрутить сливной болт обратно и приступить к очистке поддона.
• Чтобы промыть поддон, необходимо залить через специальное отверстие жидкость для очистки в объеме 1,5 литров.
• После этого рекомендуется приподнять одно из передних колес, чтобы жидкость могла стечь внутрь и промыть все стенки поддона. Чтобы промывка прошла успешно, также необходимо завести двигатель и дать ему проработать около пяти минут, после чего слить жидкость.
• Следующий этап представляет собой заполнение промытого пространства поддона новым маслом.

• Заливать масло следует через специальное отверстие с помощью шприца или воронки.
• Когда нужный уровень масла будет достигнут, потребуется закрутить болт заливного отверстия и включить двигатель.

Для проверки качества и уровня масла специалисты рекомендуют проехать на автомобиле около 7 километров.

Таким образом, никаких проблем по замене масла в АКПП и МКПП на автомобиле Mazda 3, нет, поэтому с этой процедурой поможет справиться практически каждый владелец самостоятельно.

Однако чтобы избежать серьезных поломок при эксплуатации данного автомобиля, оборудованного коробками «автомат» или «механикой», следует проводить регулярный осмотр транспортного средства, а также осуществлять своевременный ремонт при обнаружении каких-либо неисправностей. Если проигнорировать возникшую проблему, то можно добиться выхода из строя целой системы и агрегата, а это, как следствие, приведет к увеличению финансовых затрат на замену или дальнейший ремонт коробки переключения передач.

Основные неисправности АКПП Mazda 3

Однако прежде, чем рассмотреть ошибки и болезни АКПП Мазда 3, которые были установлены на Мазда 3, давайте узнаем какие это трансмиссии, их модификации.

• FN4A-EL. Это четырехступенчатый автомат для транспортных средств с объемом мотора 1,3 – 2 литра. Выпускается АКПП с 1998 года;
• FNR5. Пятиступенчатый автомат. Выпускается с 1994 года. Этой АКПП оснащаются почти все Мазды;
• FS6A-EL. Шестиступенчатый автомат для Мазда 3. Появился впервые в 2013 году.

Эти коробки передач неприхотливы и ремонтопригодны. Срок эксплуатации таких коробок достигает 200 000, 250 000 километров пробега при нормальных условиях. АКПП Мазда 3 могут работать долгое время на грязном масле и «убитом» фильтре.

Я рекомендую заменять масло после пробега в 30 000 километров частично. А делать полную смену смазывающего средства после 60 000 километров. После каждой смены масла не забывайте про проведение регулировки передач или адаптацию под себя.

Вы спросите, а какое масло для Мазда 3 использовать. Я советую заливать в коробку только оригинальное смазывающее средство. К оригинальным масла для АКПП Мазда 3 относятся:

• ATF M V от Форда;
• ATF M V от Мазда.

Если в вашем городе вы не сможете найти оригинал, то пользуйтесь аналогом на основе Дексрон 4. Покупайте масла не менее этого стандарта.

Теперь поговорим о слабых местах в этих автоматах от Мазда 3, которые чаще всего выходят из строя.

• барабан реверс и задняя крышка. Последняя сделана из мягкого металла, поэтому постоянно деформируется и требует ремонт. Найти новые комплектующие (реверсионный барабан и заднюю крышку) можно по каталожному номеру 247556 и 247759 соответственно;
• стальные диски сцепления «Овердрайв» (№247120);
• износ тефлоновых колец между барабаном и суппортом крышки;
• некорректная работа клапана гидротрансформатора, отвечающего за блокировку его.

Однако, прежде чем вести автомобиль на ремонт в СТО или самому разбирать АКПП Мазда 3, пытаясь визуально понять, в чем проблема шума или вибрации автомата, необходимо провести диагностику. Процедуру тестирования, ремонт автомата Мазда 3, вы можете провести у себя в гараже, имея сподручные инструменты, или же отвести на СТО.

Замена масла в АКПП Мазда 3 BL

Менять масло в автоматической коробке Мазда 3 BL, конечно, нужно. Лучше это делать с интервалом в 40 тысяч при частичной смене, и 60 тыс. км. – при полной.

Материалы и инструменты

Для замены масла в АКПП Мазда 3 БЛ понадобятся расходники:

• пробка сливного отверстия (артикул HE03-10-404) и её прокладка (99564-1400);
• герметик (артикул TB12-27-C00);
• масляный фильтр для коробки автомат (FNC121-500A);
• прокладка для фильтра (99541-02206);
• трансмиссионное масло оригинал MazdaATFM-V (83007-7246).

Для Mazda 3 BL можно найти не оригинальные фильтрующие элементы. По качеству они не уступают оригинальному фильтру:

Фильтр АКПП Asakashi JT318K (Ссылка на источник фото)

• Swag 8310-0660;
• JS ASAKASHI JT318K;
• Zikmar Z15159R;
• STELLOX 2051-031SX;
• SAT STFNC121500;
• TORPAN 600-458.

Сливаем старую смазку и меняем фильтр АКПП Mazda 3 BL

Здесь алгоритм действий с автоматом Mazda 3 2 поколения мало чем отличается от того, что уже описан ранее. Замена масла происходит так:

• Прогрейте двигатель и коробку, проехав несколько километров.
• Установите Мазда 3 BL на подъёмник или над ямой.

Демонтируйте защиту моторного отсека. Она крепится семью болтами и двумя пистонами.

Открутите пробку слива и дайте маслу стечь.

Саму пробку очистите от грязи и замените на ней медную прокладку.

Открутите поддон. Очистите его от остатков старого герметика и грязи.

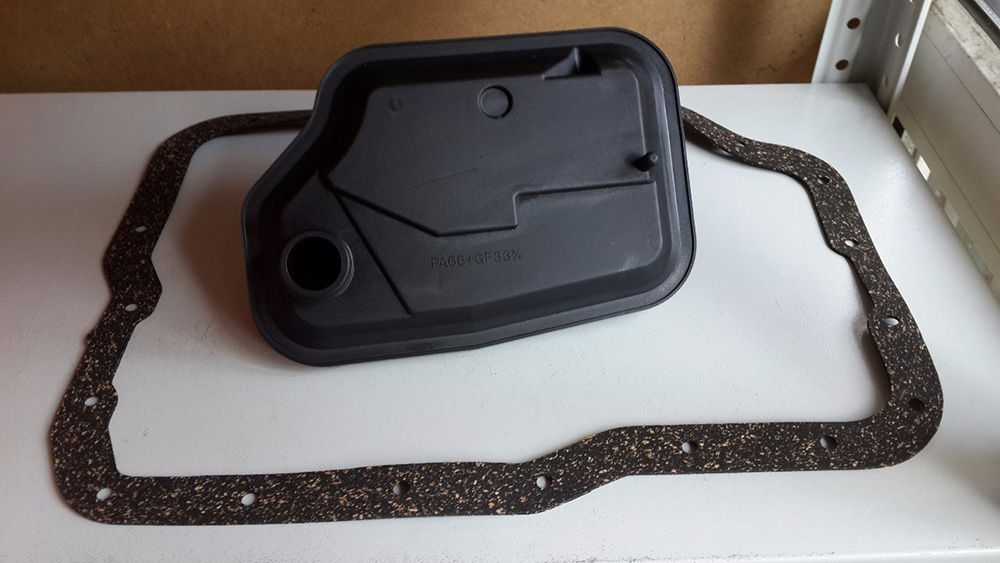

Поменяйте масляный фильтр АКПП Мазда 3 BL. Здесь он не прикручен. Достаточно отсоединить от него фишку с проводами и потянуть вниз.

Установите на место новый элемент, подключите к нему фишку.

Очистите и обезжирьте привалочные плоскости на поддоне и КПП Mazda 3 BL.

Нанесите тонкий слой герметика по периметру поддона и дайте ему подсохнуть.

Прикрутите поддон к коробке.

Вкрутите сливную пробку.

Заливаем новое масло

Осталось залить новую смазку в коробку передач Mazda 3 BL. Для этого фронт работ переносим в подкапотное пространство.

Заливное отверстие находится в задней части моторного отсека рядом с коробом воздушного фильтра.

Выньте щуп и вставьте на его место воронку.

Влейте свежее масло до максимальной метки по щупу автомата Мазда 3 БК. Здесь главное не торопиться и не перелить, иначе откачать излишек будет трудно, а эксплуатировать автомат с уровнем смазки превышающим максимум – запрещено.

Запустите двигатель и повключайте разные режимы коробки передач от «Паркинг» до «Драйв» и обратно. Верните селектор в положение «Паркинг».

Проверьте уровень смазки в АКПП Мазда 3.

Он должен быть посередине между метками Max и Min на щупе. При необходимости – долейте.

Разборка Mazda 3 BK

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201239170

Гос. номер: SP05PBU

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z501343205

Гос. номер: SV06TNN

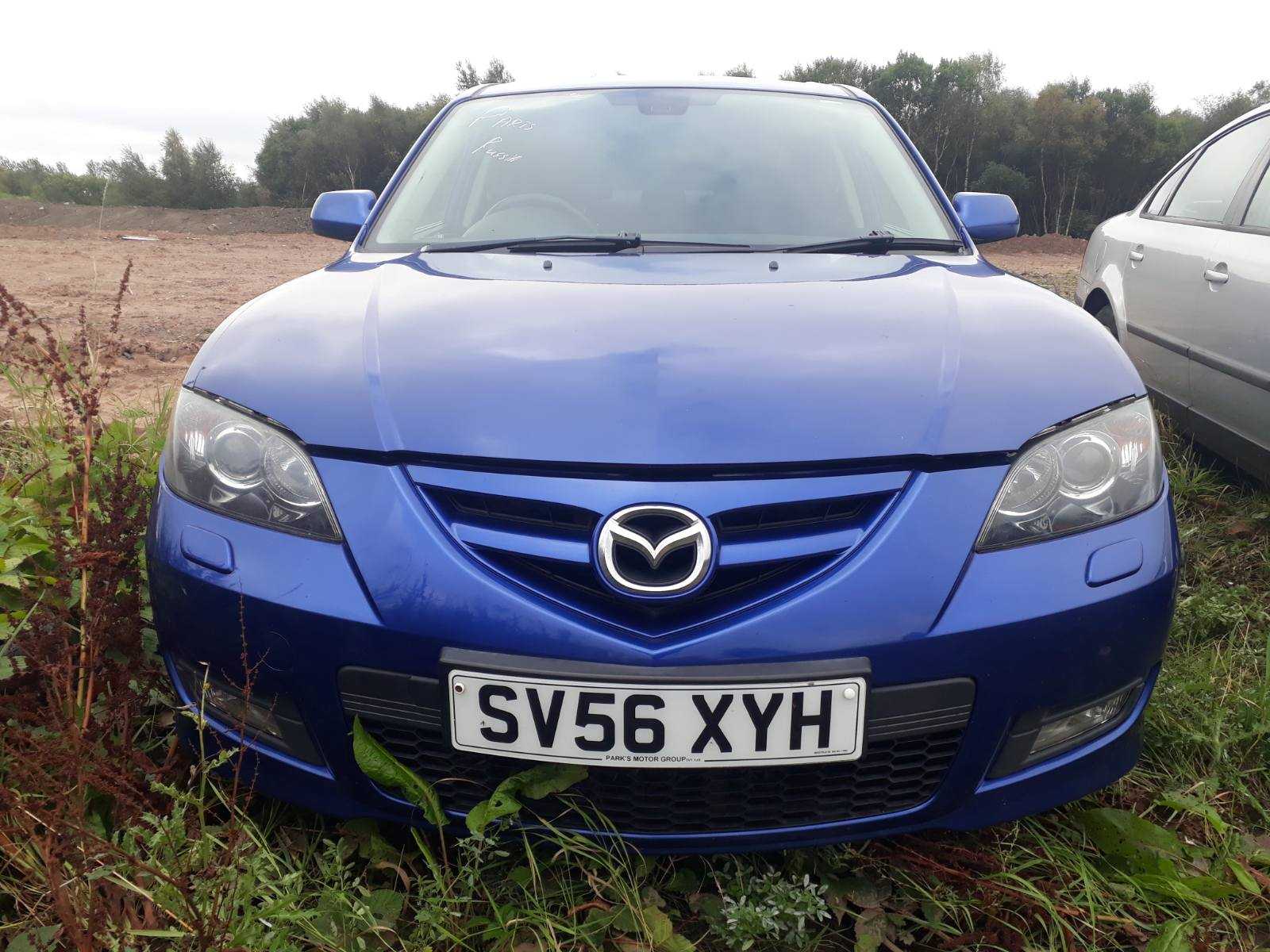

Двигатель: 2,0 Бензин i

Мощность (л.с.): 150

Кол-во клапанов: 16

Тип кузова: Седан

Вин код: JMZBK12F601547454

Гос. номер: SV56XYH

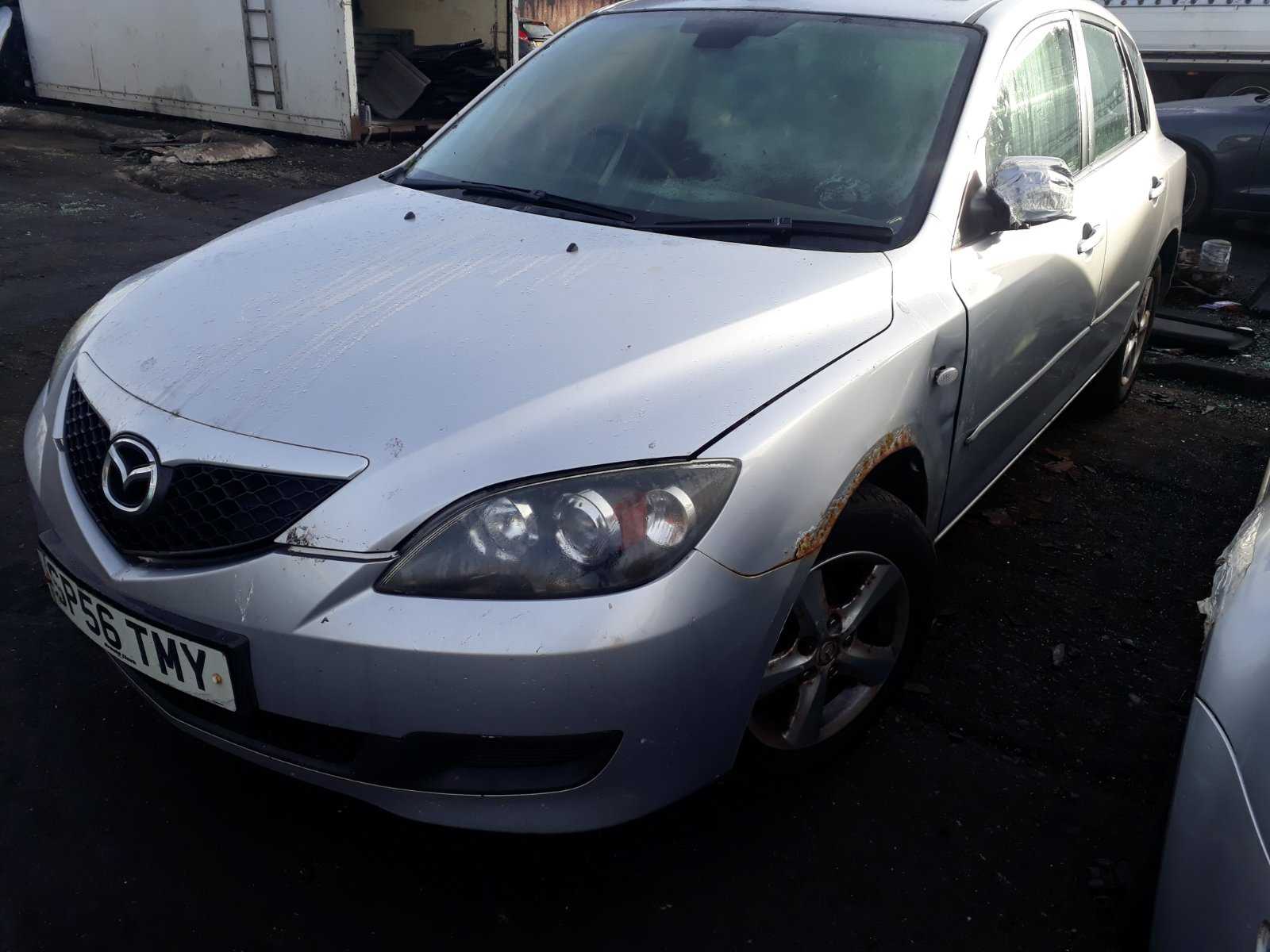

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201511392

Гос. номер: SP56TMY

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201687374

Гос. номер: SC57ZGV

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201515450

Гос. номер: NM06ZBW

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z241139575

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201812691

Гос. номер: SB58VTG

Двигатель: 2,0 Бензин i

Мощность (л.с.): 150

Кол-во клапанов: 16

Тип кузова: Седан

Вин код: JMZBK12F201187289

Гос. номер: MK54MZE

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201583532

Гос. номер: SV07SMX

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201130300

Гос. номер: ST04PNF

Двигатель: 1,6 Бензин i

Мощность (л.с.): 105

Кол-во клапанов: 16

Тип кузова: Хетчбэк 5дв.

Вин код: JMZBK14Z201571603

Источник

Проверка уровня и состояния

Чтобы проверить уровень масла в АКПП на автомобиле Мазда 3, не нужно проводить никаких сложных манипуляций. Даже новичок легко разберётся с тем, как проверить степень наполненности картера и состояние самой жидкости. Для проверки предусмотрен специальный щуп:

• прогрейте автомобиль до рабочей температуры;
• поочерёдно переключите АКПП во все режимы;
• заглушите мотор и подождите несколько минут;
• извлеките щуп для трансмиссионного масла;
• вытрите его сухой ветошью;
• вставьте щуп на место и повторно извлеките;
• специальные отметки на щупе позволяют понять, сколько масла находится в картере АКПП.

Если вы проверяете ещё и состояние жидкости в коробке автомат модели Мазда 3, тогда мы расскажем, как проверить качество смазки. Доставая щуп, возьмите обычную белую ткань или бумажную салфетку, чтобы вытереть остатки масла с него. Уже по цвету и другим признакам можно определить, в каком текущем состоянии находится смазочная жидкость.

1. Если масло имеет розовый оттенок и полупрозрачную текстуру, тогда трансмиссионная жидкость находится в хорошем состоянии и замены не требует.
2. Наличие серых разводов говорит о том, что потребуется в ближайшее время сменить жидкость в картере АКПП. Но прямо сейчас это делать необязательно.
3. Тёмные пятна, резкий неприятный запах горелого и примеси металлической стружки свидетельствуют о сильном износе масла. Замена требуется обязательно и немедленно.

Когда масла в коробке недостаточно, но оно находится в приемлемом состоянии, можете просто долить недостающее количество. Если автомобиль прошёл на старой смазке более 30 тысяч километров, но уже видны признаки износа трансмиссионной жидкости, тогда лучше выполнить процедуру её смены сейчас. Это позволит избежать ухудшения состояния внутренних поверхностей АКПП.

Ищем замену оригинальному маслу АКПП Мазда

К чему мы это? А к тому, что каждое из рекомендованных производителем масел желательно лить в АКПП определенного поколения. Для первых трёх коробок можно использовать маздовские ATF M-V, конструктивно они почти одинаковые. Если не удаётся найти оригинальное масло, запросто можно использовать жидкости со спецификацией Форда, поскольку это одни и те же агрегаты. Следовательно, можно лить и фордовский Mercon-V, и Dexron IV от General Motors.

Интересное по теме: Наш Ланос. Радиатор печки, ремонт и промывка без снятия

Dexron от General Motors

При этом важно учитывать, что смешивать масла ни при каких обстоятельствах нельзя. Во время самостоятельной замены мы не сливаем абсолютно все масло, поэтому свежее неминуемо перемешивается со старым

Иногда это может грозить выпадением осадка, сворачиванием разных типов масел и присадок, как следствие, смертью коробки. Льём только тот тип жидкости, который был залит до этого. Если не знаем, какое масло залито в АКПП, придётся менять ATF полностью.

Четвёртый тип масел, ATF FZ, предназначен только для коробок Скайактив. Это довольно сложный агрегат и подобрать подходящую замену фирменному маслу сложно. К тому же эта коробка очень непроста в ремонте и ошибка в выборе трансмиссионной жидкости может вылиться в хорошую копейку. Плюс фильтр АКПП в Skyactiv-Drive интегрирован в конструкцию коробки и чтобы его заменить, а менять фильтр надо обязательно, приходится разбирать весь агрегат.

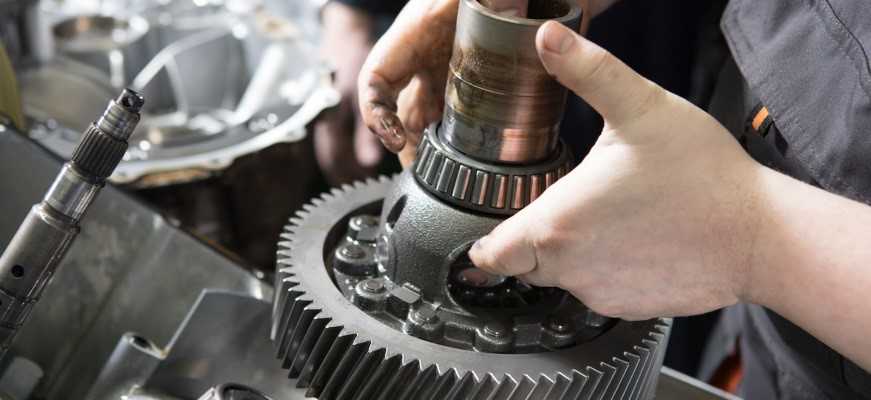

Замена или ремонт

Как уже было отмечено, при обнаружении неисправности необходимо тут же осуществить ремонт или замену вышедшего из строя элемента. Лучше всего доверить подобную задачу квалифицированным профессионалам на станции технического обслуживания.

Конечно, приступить к ремонту можно и самостоятельно, но отсутствие знаний об устройстве эксплуатируемой коробки передач и принципе ее работы приведет к возникновению дополнительных поломок, что заметно скажется на стоимости окончательного ремонта.

Таким образом, рациональный вариант в этом случае – доверить машину специалистам, которые не только быстро справятся с проблемой, но и с помощью специального оборудования проведут диагностику с выявлением причины поломки.

Стоимость МКПП

В случае выхода из строя МКПП потребуется осуществить замену агрегата. Стоимость новой коробки передач составит 30-40 тыс. рублей, а б/у агрегата – 15-20 тыс. рублей. Также владельцу автомобиля потребуется учесть оплату работы.

Стоимость АКПП

При необходимости покупки АКПП стоит быть готовым к тому, что цена новой коробки автомат составит 50-60 тыс. рублей, а б/у агрегата – не менее 25 тыс. рублей.

Виды смены трансмиссионной жидкости

Существует два способа замены смазки в автомате Mazda 3:

Частичная замена масла в автоматической коробке Мазда 3. Это бюджетный способ, но его применяют, только если смазка ещё сохранила свои свойства, имеет светлый цвет и отсутствует горелый запах. При этом жидкость выкачивается до половины и частично замещается свежей.

(Ссылка на источник фото)

Полная замена масла в АКПП Мазда 3 необходима, если оно уже пахнет гарью и приобрело тёмный оттенок. Процесс выполняется в автосервисе на специальном оборудовании. Новая жидкость полностью замещает старую, а сама коробка промывается от накопившиеся в её недрах грязи. Процедура более затратная, но способствует эффективному очищению автоматической коробки передач Mazda 3.

Когда частичная смена смазки не подойдёт

Естественно надо учитывать, что если пробег Мазда 3 перевалил за сотню километров, а трансмиссионная смазка не менялась, то лучше потратиться и сменить её полностью. Иначе в дальнейшем в работе автомата Mazda 3 могут появиться дефекты и снизится его ресурс.

Вопреки заявлениям производителя, трансмиссионка со временем теряет свои физические свойства и меняет химический состав. В ней накапливаются, загрязнения, которые забивают масляные каналы. В этом случае альтернатив нет — необходима полная замена масла в АКПП Mazda 3. Иначе вскоре неоправданная экономия обернётся дорогостоящим ремонтом.

Тонкости частичной и полной замены масла в автомате

Частичную замену масла в АКПП Мазда 3 2008 можно проводить самостоятельно. Это не сложная и не требующая специального оборудования процедура. Но злоупотреблять ей не стоит. Иногда всё же полезно съездить в автосервис, чтобы полностью сменить смазку и прочистить трансмиссию. Это залог того, что АКПП Mazda 3 будет служить максимально долго, не доставляя проблем.

Но в некоторых регионах страны найти СТО, специализирующуюся на подобных работах, бывает сложно. Выход есть и в таких случаях. Некоторые автовладельцы Мазда 3 меняют масло частично, по 2-3 раза, с интервалом в 1 тысячу километров. Так можно заместить до 90% отработанной смазки. Но повторюсь — это крайняя мера, применимая из-за отсутствия в том или ином регионе специализированных станций технического обслуживания.

Как самостоятельно провести диагностику

Для самостоятельно диагностики и ремонта у вас должен быть сканер и ноутбук с программным обеспечением на считывание ошибок с ЭБУ АКПП Мазда 3. Если нет, то можно провести комплексное обследование автомата на определение ошибок визуально и аудиально. Как это делается:

проверить уровень масла и его качество в АКПП. Если уровень мал, то долейте смазки. Если же масло черное и с металлическими вкраплениями, то обязательно поменяйте его;
заведите двигатель и переводите кулису передач из положения «P» по всем другим режимам. Прокатитесь на автомобиле

Если вы не слышите шумов, не чувствуете вибрацию, не ощущаете ни толчков, ни рывков, то АКПП работает исправно;
обратите внимание на своевременность переключения скоростей. Они должны совпадать с показаниями тахометра;
залезьте под машину или лучше поставьте ее на яму

Посмотрите нет ли подтеков на поддоне, по краям поддона, в тех местах, где АКПП соединяется с двигателем

Ниже вам будет дана таблица положения тахометра и скорости.

Переключения скоростей	Положение стрелки тахометра на оборотах	Скорость машины (км\ч)
С 1 на 2	5500 – 6100	50
С 2 на 3	5800 – 6200	100
С 3 на 4	5600 – 5950	150
Блокировка гидромуфты	4400 – 4600	160

Показания даны для ситуации, когда дроссельная заслонка открыта на три четверти.
