Редуктор заднего моста в автомашине

1.2.6 Насадные редукторы

Насадными редукторами называются агрегаты с полым выходным валом. Они монтируются непосредственно на вал – без дополнительных соединений и передач. Преимущество насадных редукторов заключается в более компактных габаритах и сравнительно невысоком весе.

Насадный способ монтажа, как правило, применим к червячным и некоторым другим типам редукторов. Исключение составляет цилиндрическая соосная группа оборудования, конструктивные особенности которой затрудняют такую установку.

При резкой динамике нагрузки на выходной вал (чаще всего при нештатных ситуациях) отсутствие соединительной муфты может стать причиной преждевременного выхода из строя приводного оборудования. Поэтому эксплуатация редуктора требует создания условий эксплуатации при равномерной нагрузке. Как вариант – дополнительная защита привода.

Передаточное число ГП редукторов

ПЕРЕДАТОЧНОЕ ЧИСЛО ГЛАВНЫХ ПЕРЕДАЧ РЕДУКТОРОВ ВАЗ

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любуюглавную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов (“Нива” и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной маркитрансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке – фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Почему деталь может выйти из строя?

Главная передача при передаче крутящего момента мотором может иметь одну либо две пары шестеренок. Двойные передачи делятся на центральные и разнесенные. Центральные передачи имеют несложную конструкцию, но на все элементы оказывается повышенная нагрузка, что приводит к более быстрому выходу из строя механизма. Разнесенная передача отличается более сложным строением, но ее эффективность значительно больше. Также механизмы имеют более компактные размеры, благодаря чему у машин может быть больший клиренс. Конструкция имеет высокую износостойкость, поэтому высоко ценится автомобилистами. Одинарные передачи делятся на четыре класса:

1. Цилиндрические. Все зубчатые колёса находятся на одной плоскости. Данная конструкция имеет максимальный коэффициент полезного действия, а передаточное число находится в пределах 3,5-4,2.
2. Конические. Имеют высокий КПД и шестерни, расположенные перпендикулярно, из-за чего механизм достаточно крупный и занимает много места.
3. Червячные. Механизмы достаточно компактные, отличаются бесшумностью, но более тяжелы в производстве и имеют низкий КПД.
4. Гипоидные. Обладают небольшой массой, компактными размерами, надежно передают усилия, обладают усредненным КПД.

Дифференциал — механизм, распределяющий крутящий момент и помогающий при скольжении либо буксовании за счёт изменения скорости вращения колесной пары.

Выход любой из частей редуктора может быть весьма неожиданным. Чаще всего ломаются подшипники, которые сделаны из бронзы. Подшипники располагаются в чулках, прикрепляющихся непосредственно к редуктору. Неисправность подшипников приводит к поломке чулков из-за чего начинают гнуться валы. Изгиб валов нередко становится причиной перекоса главной шестерни. Неправильное расположение зубчатого колеса приводит к возникновению надломов на детали либо сколов. Повреждение шестерни является распространенной причиной заклинивания редуктора. При слетании вала из своего посадочного места возможно появление трещин в корпусе редуктора.

Еще одной распространенной причиной возникновения неисправностей выступает несвоевременная замена смазочной жидкости в трансмиссии. Трансмиссионное масло обязательно менять каждые 35 тыс. км. Некачественное масло, залитое в трансмиссию, также может стать причиной нарушения работы редуктора и привести к его поломке.

Редуктор заднего моста в норме работает практически без шума. Появление посторонних звуков может стать явным признаком поломки детали. Чаще всего симптомами неисправности редуктора становятся:

1. Шум во время разгона машины. Данный признак может сигнализировать об износе подшипников дифференциала либо низком количестве смазочного материала в редукторе.
2. Шум при разгоне либо торможении мотором. Сильно изношенные подшипники главной шестерни, появление зазубрин либо изменение зазора между зубьями ведущей шестеренки.
3. Во время поворотов появление шума либо скрипом. Износ подшипников либо их тугое вращение становится причиной возникновения таких звуков.
4. При начале движения стук непонятной природы. Разбитое отверстие для оси сателлитов либо увеличенные зазоры в шлицевом соединении приводят к появлению стука во время начала движения.
5. Постоянный шум от заднего моста. Если шум появился после замены либо ремонта редуктора, то причиной может стать неправильная настройка. Также шум возникает при деформации балок либо истирании полуосей и шестерён.

При возникновении малейших подозрений на неисправность механизма необходимо обратиться в автосервис для проведения диагностики.

Редуктор ведущего моста

Сегодня существует две разновидности редукторов ведущего моста: колесный и центральный. Главный редуктор ведущего моста (центральный) предназначен для уменьшения угловой скорости ведомого вала и увеличения крутящего момента.

Редуктор ведущего моста колесного типа применяется для дополнительного увеличения крутящего момента, сохраняя основные технические характеристики и величины центрального редуктора. Благодаря этому удается увеличить клиренс и унифицировать мосты ав­то­мо­би­лей грузового типа.

Редуктор ведущего моста автомобилей ВАЗ

Главная передача редуктора ведущего моста автомобилей ВАЗ 2101 – 2107 и их модернизированных версий представлена парой конических шестерен с необычным спиральным зубом. Вид зацепления – гипоидный.

Главным отличием данного типа зацепления является скрещивающееся под прямым углом зацепление, в то время как при стандартном зацеплении выполняется пересечение. Это делается за счет того, что расположение оси ведущих шестерен немного ниже относительно оси ведомой шестерни.

За счет такой конструкции кроме поперечного скольжения зубьев также удалось получить их продольное проскальзывание. На основе этого улучшился процесс приработки и притирания шестерен в процессе работы под нагрузкой.

Вдобавок к этому гипоидное зацепление дает возможность получить максимальный коэффициент перекрытия, что сохраняет дорожный просвет и обеспечивает бесшумность передачи, положительно отражаясь на курсовой устойчивости транспортного средства.

Шестерни главной передачи образуются попарно, поэтому выполняя ремонтные работы с редуктором ведущего моста и выбраковывая одну из всех шестерен, необходимо производить их замену. Парование шестерен осуществляется в заводских условиях с применением соответствующего оборудования.

Принцип подборки парной шестерни на центральный редуктор ведущего моста

Во время подбора ведомая и ведущая шестерни перемещаются вдоль своих осей, из-за чего происходит нарушение монтажного теоретического размера. На основе полученных данных вносится первая поправка. Далее выполняются измерения головки ведущей шестерни.

Результат, находящийся в допускаемых рамках, является исходным для выявления второй поправки. Сумма поправок или, по-другому, сумма отклонений, фиксируется с помощью электрографа на плоскости вала ведущей шестерни главной пары и фиксируется как общая поправка монтажного теоретического размера. Эти показатели предназначаются специалистам, которые выполняют ремонт и сборку редуктора ведущего моста.

Ремонт редуктора

В процессе ремонта редуктора может потребоваться разборка заднего моста и замена отдельных его компонентов.

Как располовинить мост

Некоторые автолюбители для проведения ремонта или регулировки РЗМ предпочитают располовинить мост вместо традиционного его демонтажа и разборки. Такой способ доступен, например, владельцам автомобилей УАЗ: конструкция заднего моста «уазика» позволяет располовинить его не снимая. Для этого потребуется:

1. Слить масло.
2. Поддомкратить мост.
3. Установить подставки под каждой половиной.
4. Открутить болты крепления.
5. Аккуратно развести половины в стороны.

Замена сателлитов

Сателлиты — дополнительные шестерни — образуют симметричный равноплечный рычаг и передают одинаковые усилия на колёса автомобиля. Эти детали пребывают в постоянном зацеплении с полуосевыми шестернями и формируют нагрузку на полуоси в зависимости от положения машины. Если транспортное средство едет по прямой дороге, сателлиты остаются неподвижными. Как только машина начинает поворачивать или съезжает на плохую дорогу (т. е. каждое колесо начинает движение по собственному пути), сателлиты включаются в работу и перераспределяют момент вращения между полуосями.

Учитывая роль, которая отводится сателлитам в работе РЗМ, большинство специалистов рекомендуют заменять эти детали на новые при появлении малейших признаков износа или разрушения.

При появлении малейших признаков износа или разрушения сателлиты редуктора ВАЗ 2103 рекомендуется заменить на новые

Сборка моста

После окончания работ, связанных с ремонтом, регулировкой или заменой РЗМ, выполняется сборка заднего моста. Порядок проведения сборки — обратный выполнению разборки:

• зачищаются от грязи поверхности соприкосновения РЗМ и корпуса заднего моста;
• устанавливается новая прокладка между редуктором и балкой;
• РЗМ возвращается на место и надёжно фиксируется крепёжными болтами;
• устанавливаются на место полуоси, барабаны тормозов и колёса.

Заводские прокладки РЗМ — картонные, но многие водители успешно пользуются паронитовыми. Преимущества таких прокладок — высокая термостойкость и способность выдерживать высокое давление без изменения качества.

Ремонт и регулировку РЗМ автомобиля ВАЗ 2103 водители чаще всего доверяют опытным специалистам на СТО. Этот вид работ можно выполнить и самостоятельно, если есть соответствующие условия, а также необходимые инструменты и материалы. При этом первый раз лучше это делать под контролем опытного мастера, если нет навыка выполнения самостоятельной разборки, регулировки и сборки РЗМ. Крайне не рекомендуется затягивать с ремонтом, если со стороны редуктора появились посторонние шумы.

Виды и типы редукторов

По месту установки и назначения различают два типа редукторов:

• Передний, интегрированный в КПП. Предназначен для передачи момента на передние колеса полноприводных авто и машин с передним приводом;

• Задний, устанавливаемый в задней оси. Узел приводит в движение задние колеса полноприводных машин и автомобилей с задним приводом.

В главной передаче авто используются многоступенчатые приводы, в которых используется несколько последовательно соединенных шестеренок. В классической конструкции заднего редуктора таких ступеней две — ведущая и ведомая шестерни.

В зависимости от способа сопряжения шестеренок, различают коническую, цилиндрическую и гипоидную редукторную передачу. В рулевых механизмах авто также используются червячные редукторы.

Конический

В устройстве используется пара конических шестерен, установленных под углом 90 градусов. Такие узлы применяются на заднеприводных и полноприводных машинах.

Цилиндрический

Устройство состоит из пары прямых цилиндрических шестерен, сцепленных вместе и установленных параллельно друг другу. Такая главная передача используется в КПП переднеприводных автомобилей.

Гипоидный

Две соединенные шестерни, установленные под углом 45 градусов, используются для передачи момента на полноприводных и заднеприводных авто.

Устройство выполнено в виде нескольких шестерен, расположенных в одной плоскости и сцепленных между собой.

Червячный

Узел, применяющийся только лишь в рулевом управлении, представляет собой червячную и ведомую шестерни, установленные перпендикулярно.

В трансмиссии авто зачастую применяются комбинированные цилиндрическо-конические узлы, ведущий и ведомый валы которых могут пересекаться или располагаться параллельно.

Автомобильные редукторы характеризуются передаточным числом. Это соотношение угловых скоростей ведущего и ведомого вала. На машинах с большой снаряженной массой, устанавливаются редукторы с большим передаточным числом. Это обеспечивает им высокий крутящий момент в сочетании с небольшой максимальной скоростью. Для обеспечения высокой скорости на легких автомобилях устанавливаются механизмы с передаточным числом порядка 5.

Редуктор и дифференциал имеют принципиально разное назначение: первый повышает или понижает крутящий момент, второй — распределяет его между осями и колесами.

Принцип работы МКПП передний привод — Спецтехника

Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.

Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.

Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.

Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.

Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Механическая коробка передач устройство как правильно переключать передачи

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.

Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

Установка и регулировка ведущей шестерни

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, устанавливаемого между упорным торцом ведущей шестерни и внутренним кольцом заднего подшипника. Подбирайте регулировочное кольцо с помощью оправки А.70184 и приспособления А.95690 с индикатором. Операции проводите в следующем порядке. Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника — А.70185, а для заднего — А.70171 (рис. 3-73).

Рис. 3-73.

Установка наружного кольца заднего подшипника ведущей шестерни оправкой: 1 — оправка А.70171 На оправке А.70184, имитирующей ведущую шестерню, установите с помощью оправки А. 70152 внутреннее кольцо заднего подшипника и вставьте оправку в горловину картера редуктора (рис. 3-74).

Рис. 3-74.

Определение толщины регулировочного кольца ведущей шестерни: 1 — индикатор; 2 — приспособление А.95690; 3 — задний подшипник ведущей шестерни; 4 -оправка А. 70184

Установите внутреннее кольцо переднего подшипника, фланец ведущей шестерни и, проворачивая оправку для правильной установки роликов подшипников, затяните гайку моментом 7,85 — 9,8 Н . м (0,8 — 1 кгс . м). Закрепите приспособление А.95690 на торце оправки 4 и настройте индикатор, имеющий деление 0,01 мм, на нулевое положение, установив его ножку на тот же торец оправки А.70184. Затем передвиньте индикатор 1 так, чтобы его ножка встала на посадочную поверхность подшипника коробки дифференциала. Поворачивая налево и направо оправку 3 с индикатором, установите ее в такое положение, в котором стрелка индикатора отмечает минимальное значение «а,» (рис. 3-75), и запишите его. Повторите эту операцию на посадочной поверхности второго подшипника и определите значение «а2».

Рис. 3-75.

Схема снятия замеров для определения толщины регулировочного кольца ведущей шестерни: 1 — оправка А.70184; 2 — приспособление А.95690 с индикатором; а1 и а2 — расстояние от торца оправки до шеек подшипников дифференциала Определите толщину «S» регулировочного кольца ведущей шестерни, которая является алгебраической разностью величин «а» и «Ь»: S = а — Ь, где: а — среднее арифметическое расстояние от торцов оправки 1 (рис. 3-67) до шеек подшипников дифференциала а = a1+a2/2 b — отклонение ведущей шестерни от нормального положения переведенного в мм. Величина отклонения маркируется на ведущей шестерне (рис. 3-76) в сотых долях миллиметра со знаком плюс или минус. При определении толщины регулировочного кольца учитывайте знак величины «Ь» и ее единицу измерения.

Рис. 3-76.

Шестерни главной передачи: 1 — ведомая шестерня; 2 — порядковый номер; 3 — поправка в сотых долях миллиетра к номинальному положению; 4- ведущая шестерня

Пример. Допустим, что величина «а» установленная с помощью индикатора, равна 2,91 мм (величина «а» положительна), а на ведущей шестерне после порядкового номера поставлено отклонение «—14». Чтобы получить величину «Ь» в миллиметрах, нужно умножить указанную величину на 0,01 мм. Ъ = -14 х 0,01 = -0,14 мм Определите толщину регулировочного кольца для ведущей шестерни в миллиметрах. S=a—Ь=2,91мм—(—0,14мм)=2,91 мм + 0,14 мм = 3,05мм В данном случае поставьте регулировочное кольцо толщиной 3,05 мм. Наденьте на ведущую шестерню регулировочное кольцо нужной толщины и напрессуйте оправкой А.70152 (рис. 3-77) внутреннее кольцо заднего подшипника, снятое с оправкой А.70184. Наденьте распорную втулку.

Рис. 3-77.

Установка внутреннего кольца заднего подшипника на ведущую шестерню: 1 — кольцо роликоподшипника; 2 — оправка А.70 152; 3 -регулировочное кольцо; 4 — ведущая шестерня

ПРЕДУПРЕЖДЕНИЕ

При ремонте редуктора заднего моста необходимо устанавливать новую распорную втулку, если были заменены картер редуктора, шестерни главной передачи или подшипники ведущей шестерни. Если указанные детали остались прежними, то распорную втулку можно еще использовать. Вставьте ведущую шестерню в картер редуктора и установите на нее внутреннее кольцо переднего подшипника, маслоотражатель, сальник, фланец ведущей шестерни и шайбу. Наверните на конец шестерни гайку и застопорив фланец ведущей шестерни, затяните ее (о моменте затягивания см. ниже).

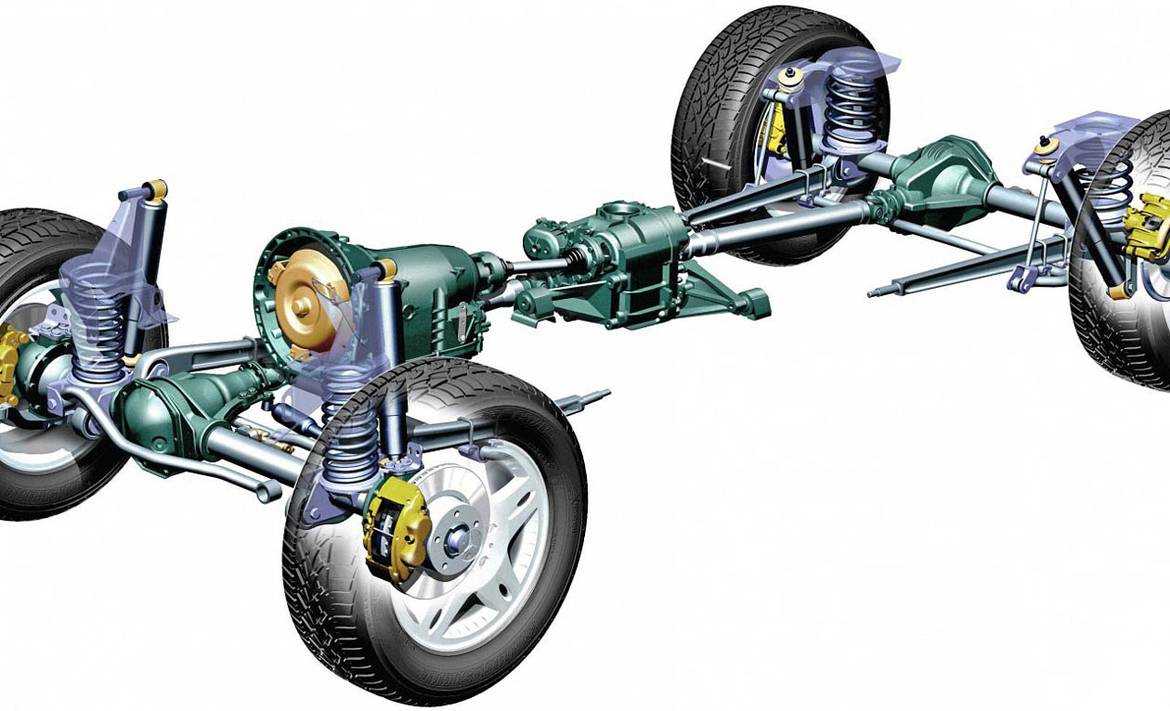

Постоянный полный привод

Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full-time. В своей основе система оснащена межосевым дифференциалом, который имеет несколько конструктивных вариантов: симметричный и несимметричный, блокируемый и неблокируемый. Блокировка, в свою очередь, может выполняться в автоматическом или ручном режиме. Все это зависит от того, для каких целей создается полный привод. Чаще всего используется самоблокируемый дифференциал, который также может быть выполнен на основе одной из трех систем: вязкостной или фрикционной муфты и с блокировкой типа Torsen.

Если в двух словах, то система Full-time и конструктивно, и функционально совмещает в себе принцип работы систем Part-time и On-demand. Дифференциал напрямую передает крутящий момент от одной оси к другой, а установленная с ним в одном корпусе муфта в зависимости от степени блокировки может перераспределять этот момент исходя из условий. Навороченные системы с двумя приводными валами, наподобие трансмиссии SuperSelect от Mitsubishi, умеют дополнительно «отстегивать» одну ось, превращаясь в отключаемый полный привод.

Дифференциал Torsen

Отдельно стоит упомянуть трансмиссию на основе дифференциала Torsen, который становится все популярнее. У него вместо муфт используется три пары червячных шестерней, которые осуществляют перераспределение момента. В свободном состоянии распределение тяги по осям равное, как только скорости вращения колес начинают отличаться, вращение шестерней заставляет частично блокироваться выходные валы, передавая момент на колесо с лучшим зацепом.

В зависимости от задач автомобили с подобными системами также дополнительно комплектуются задним (и иногда передним) блокируемым межколесным дифференциалом, понижающим редуктором и даже дополнительной муфтой. Комбинации могут быть совершенно разными в зависимости от задач — внедорожных, спортивных или экономящих топливо. Например, трансмиссия от Audi на легковых моделях и кроссоверах — quattro ultra — имеет многодисковую межосевую муфту и дополнительно дифференциал с кулачковой муфтой в приводе задней оси, также способной к полному отключению.

Система Quattro Ultra Full-Time (слева) и планетарный редуктор Mercedes-Benz (справа)

Проблемы

Как ни трудно догадаться, из-за невероятной сложности отдельных конструкций любая неисправность систем постоянного полного привода грозит непростым и недешевым ремонтом.

Системы на основе вязкостных и фрикционных муфт, как и в случае с системами On-demand, склонны к перегреву. Не избежал этой участи и дифференциал Torsen, шестерни которого также сильно нагреваются и требуют для охлаждения специального графитового масла.

Кроме того, на автомобилях Audi, например, дифференциал находится в блоке коробки передач DSG, так что любая проблема с «роботом» автоматически ведет к разбору и этого механизма. На сложных системах с отдельным передним валом прибавляйте встречающиеся проблемы привода — его включения/отключения либо датчика работы.

Соответственно, всевозможные датчики и управляющие электронные блоки при сбое и трансмиссию выводят из правильного режима работы. То же самое касается работы коробки передач, функционирование которой напрямую влияет на работу полного привода. Люфты карданов и вой редукторов — частая болезнь серьезных внедорожников.

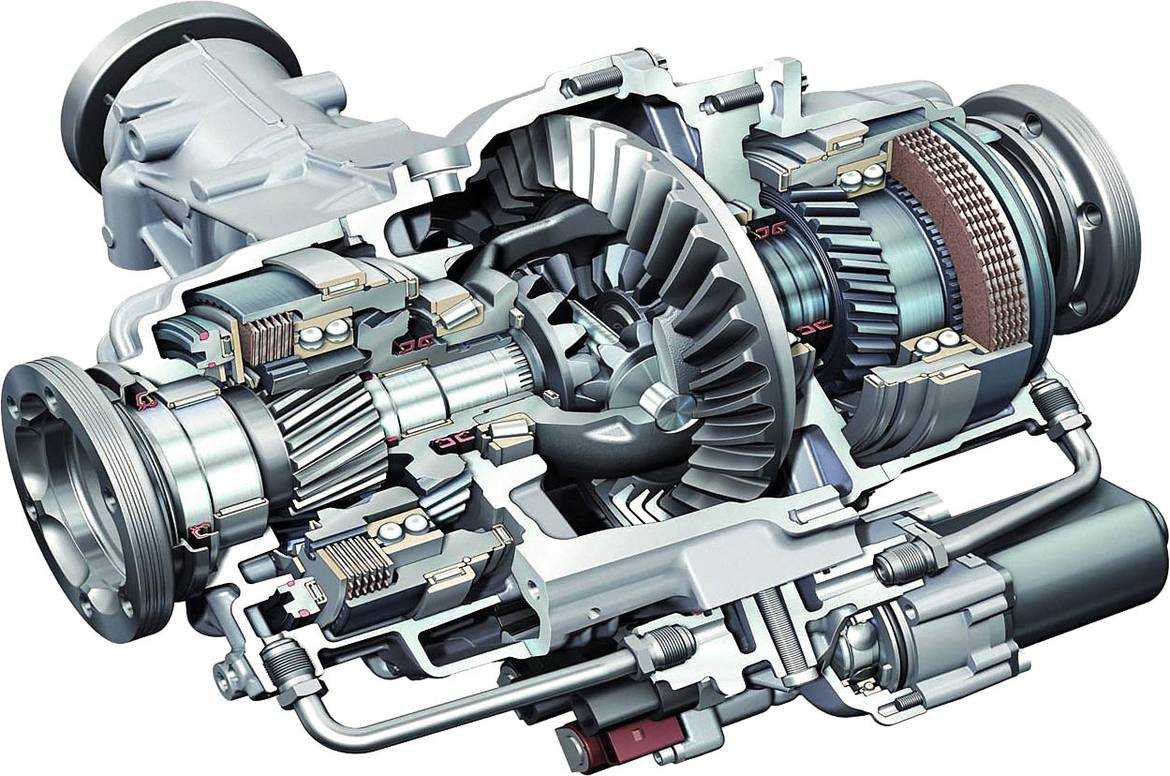

Устройство дифференциала на спортивных полноприводных моделях Audi
