Замена внутреннего шруса renault дастер

Замена сальника правого привода Рено в Екатеринбурге

Замена сальника привода правого Рено Если вы стали замечать жидкость под Рено или даже малейшие следы масла на пыльнике, то замена сальника правого привода должна быть произведена в ближайшее время. В противном случае это может закончиться полной утечкой масла и заклиниванием коробки. Сальник привода – это специальная резиновая манжета, которая располагается между КПП и приводным валом. Эта деталь необходима для герметизации узла, обеспечении должной смазки механизма маслом. Кроме того, сальник защищает детали от попадания грязи, влаги и песка.

По какой причине придется поменять сальник привода коробки правый?

Данная деталь зачастую выходит из строя по нескольким определенным причинам:

• Естественный износ. Современные детали изготавливаются из материалов с повышенной устойчивостью к износу, но срок их службы все равно не может быть бесконечным. Поэтому в результате эксплуатации, а также под влиянием негативных внешних факторов резиновые комплектующие теряют свою эластичность и выходят из строя.
• Механические повреждения. Такие поломки чаще всего являются следствием аварий, но низкокачественный ремонт также может быть причиной. Использование некачественного инструмента, отсутствие опыта, несоблюдение технологии – все это может привести к печальным последствиям.
• Замена деталей. Обновление ШРУСов предполагает также и замену сальников, поскольку после демонтажа эти детали не подлежат повторному использованию, так как не смогут выполнять свои функции из-за неплотного прилегания.

Заменить сальник правого привода АКПП вы можете, обратившись в наш автосервис в Екатеринбурге, где наши мастера окажут вам квалифицированную помощь. Записаться на ремонт и устранить течь сальника вы можете уже сегодня, а на все услуги вы получите гарантию от нашей компании.

Запасное колесо Рено Дастер

Запаска в полноприводной и переднеприводной машине размещается в разных местах. Различия обусловлены конструкцией подвесок. В моноприводной версии запасное колесо крепится на специальных кронштейнах под днищем автомобиля. Таким образом, освобождается дополнительное место в багажнике, но грязное колесо неудобно менять в дороге.

В полноприводной версии запасное колесо находится в специальном пенале под фальшполом

В полноприводной версии запаска размещается под фальшполом в специальном контейнере с дополнительными выемками под инструменты и другие мелочи. Для России такой вариант более предпочтительный. Даже в ненастную погоду колесо чистое. Минусы заключаются в уменьшении багажного отделения до 67 литров и трудном доступе к колесу под фальшполом. Чтобы добраться до запаски потребуется разгрузить багажник. Смотрите видео, как трансформировать фальшпол.

Трансформация фальшпола в багажнике

Удобный фальшпол багажника

Включение полного привода

Сначала рассмотрим не техническую сторону вопроса, а функциональную. Поскольку современные автомобильные тенденция стремятся к уменьшению расхода горючего, то на автомобилях зачастую устанавливают переключатели с полного привода на обычный. Этой полезной функциональности не лишился и Рено Дастер. Так, в салоне автомобиля размещена шайба-переключатель, которая позволяет включать разные режимы. Рассмотрим вопрос более детально:

1. Функция Lock. Это как раз и является полным приводом. Она блокирует распределительную муфту и идет принудительная нагрузка на все оси автомобиля. При использовании режима Lock, не рекомендуется ездить быстрее чем 70-80 км/час, чтобы не вызвать поломку муфты-блокиратора.
2. Функция 2WD. Само название говорит за себя. В этом режиме включается только передний привод, и он оптимально подходит для езды по трассе.

Кнопка электромуфты в режиме «2WD»

Кнопка электромуфты в режиме «AUTO»

Таким образом, видно, что как и блок управления, так и сам водитель может выбирать на каком режиме ездить.

Принцип работы полного привода на Рено Дастер

Если говорить о принципе работы заднего привода, необходимо понимать некоторые технические и конструктивные особенности Рено Дастер. В случае переднего привода, все крутящие моменты уходят через шрусы на передние колеса. А как же работает задний?

В этом случае, на автомобиле установлена раздаточная коробка, которая перенаправляет крутящий момент и на задние колеса. Система была придумана достаточно давно, еще в далекие 50-е, но принцип остался по наши дни, хотя эти устройства все время совершенствуются.

Классическая схема подключаемого полного привода

Она может включаться как принудительно водителем, так и с помощью ЭБУ. Рассмотрим все более просто и наглядно: двигатель подает крутящий момент на КПП, а с нее он попадает на распределительную коробку.

Подробная схема полного привода на Дастере

Через карданный вал он попадает на задний редуктор, в котором стоит муфта-регулятор включения заднего привода. Если она включена, то работает полный привод, если выключена, то только передний. В заднем редукторе есть своё масло, которое требует замены.

Рекомендации

Еще раз напомним, что принудительно использовать муфту-переключатель не стоит в течении длительного срока, поскольку она может выйти со строя под силовой нагрузкой. Поэтому, режим АВТО считается самым оптимальным в использовании.

Принцип работы

Принцип работы полного привода Рено Дастер аналогичен моделям фирмы Nissan: Terrano, Qashqai, X-Trai. Двигатель и коробка передач расположены поперек оси машины. Для переброски крутящего момента на задние колеса к коробке передач добавлена раздаточная коробка с угловым редуктором. Последний необходим, т. к. карданный вал, подключенный к заднему мосту, проходит по продольной оси автомобиля.

Карданный вал сопряжен с электромагнитной муфтой, которая управляет передачей нагрузки на задние колеса. Поскольку требуется передать крутящий момент на поперечную заднюю ось, сзади установлен еще 1 угловой редуктор, совмещенный с дифференциалом. Тот, в свою очередь, позволяет распределять усилия на колеса таким образом, чтобы не допускать проскальзывания на поворотах. Такова схема устройства редуктора заднего моста.

Занимательная математика

Мы взяли «Мазду СХ-5» и «Рено-Дастер», самые горячие новинки класса. У полноприводного «Дастера» даже задняя подвеска иная, нежели у его моноприводного собрата, — независимая. Коробки передач у машин с двигателем 2 л также привязаны к количеству ведущих колес: автомат (и только он)

— у версии 4×2, в то время как 4×4 поставляется исключительно с шестискоростной механикой. У «Мазды СХ-5», напротив, тип привода почти не влияет на все остальное. Даже на уровень оснащения — благодаря пакетам опций к комплектациям Touring и Sport. Наибольшие различия — в шинах и колесах. Машина 4×4 обута в 19-дюймовые покрышки, модификация 4×2 довольствуется 17-дюймовыми.

Начинаем измерения. Загнав машины на весы, обнаруживаем: полный привод добавляет «Дастеру» 70 кг, а «Мазде» — более сотни. Хотя на фоне общей снаряженной массы в 1400–1500 кг это мелочь. Не велика разница и в геометрической проходимости, у переднеприводного «Дастера» последняя даже немного лучше.

Из двух «рено» быстрее разгоняется полноприводный, но это в основном заслуга механической коробки. С «маздами» ситуация интереснее. Монопривод в разгоне напористее, что чувствуется и без измерительной аппаратуры. У переднего привода лишь небольшой проигрыш в максималке, но он обусловлен подбором передаточных чисел и большими колесами версии 4×4.

Кстати, тормозной путь у обеих чисто переднеприводных машин оказался заметно короче.

Замена в комплектации без кондиционера

Здесь для снятия и замены ремня также необходимо ослабить натяжение элемента.

Вооружитесь гаечным ключом размером 16, затем поверните роликовый кронштейн. Двигайтесь по часовой стрелке

Вращайте, пока ремень не станет достаточно свободным.
Ослабив ремень, осторожно возьмитесь за него руками и снимите.

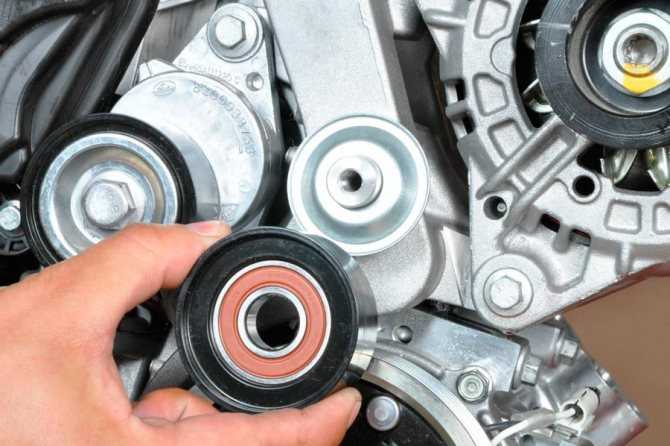

Чтобы заменить опорный ролик, найдите головку на 13. Необходимо отвернуть болт крепления ролика и снять защитную крышку.
При замене натяжного ролика использовать ключ Torx 40

Он нужен для откручивания деталей и последующей разборки.

Сборка производится строго в обратной последовательности.

При установке нового ремня генератора на Рено Дастер наденьте его на шкивы, затем аккуратно заверните под натяжитель и опорные ролики.

Проверка роликов

Чтобы проверить состояние роликов, нужно быть очень осторожным, чтобы не повредить пальцы. Это связано с силой пружины.

Возьмите ключ № 16 и ослабьте болт на натяжителе. Ремень скидываем со шкива и коленвала и вытаскиваем сверху. Делаем это аккуратно, чтобы не повредить другие детали. В результате отклоняющий и опорный ролики начинают раскачиваться. Нам просто нужно их открутить гаечным ключом на 10. Далее нужно внимательно просмотреть видео. Если на нем видны явные признаки износа, значит, его нужно поменять. В противном случае приводной ремень при движении погнется. Также необходимо проверить состояние подшипника, не скрипит ли он и есть ли внутри смазка.

Рено Дастер. Снятие заднего редуктора

Рено Дастер. Снятие заднего редуктора

Задний редуктор снимаем для его ремонта или замены.

Работу проводим на смотровой канаве или эстакаде. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем масло из заднего редуктора (см. Проверка уровня и доливка масла в задний редуктор).

Снимаем шланг сапуна с трубки электромагнитной муфты…

…и закрываем отверстие трубки, обмотав ее изоляционной лентой.

Вынимаем жгут проводов из пластмассового держателя, установленного на кронштейне передних опор редуктора.

Аналогично снимаем шланг сапуна с трубки заднего редуктора.

Устанавливаем под задний редуктор регулируемый упор. Разъединяем колодки жгута проводов электромагнитной муфты (см. Проверка электромагнитной муфты). Отсоединяем фланец вилки шарнира заднего карданного вала от фланца электромагнитной муфты (см. Снятие карданной передачи). Снимаем приводы задних колес (см. Снятие приводов задних колес).

Головкой «на 18» отворачиваем гайку крепления передней опоры к заднему подрамнику, удерживая болт от проворачивания головкой «на 17».

Вынимаем из опоры болт с увеличенной шайбой. Аналогично вынимаем болт из другой передней опоры.

Головкой «на 18» отворачиваем гайку шпильки крепления редуктора к задней опоре.

Сдвигаем редуктор вперед, выводя шпильку из отверстия задней опоры, и опускаем редуктор на регулируемом упоре. Располагаем редуктор на верстаке.

Накидным ключом «на 16» отворачиваем две гайки крепления кронштейна передних опор, удерживая болты ключом «на 18»…

…и снимаем кронштейн с опорами. Устанавливаем задний редуктор в обратной последовательности. Заливаем масло в редуктор.

Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Снятие заднего редуктора»:

Источник

Видео по замене на моторе с ГУРом и кондиционером

Шкив двигателя, закреплённый на валу, передаёт усилие одному или нескольким другим шкивам. Всё зависит от комплектации – в ней могут присутствовать ГУР с кондиционером ( рис. 1 ) либо только ГУР ( рис. 2 ). В варианте без ГУРа ремень передаёт усилие на генератор.

Натяжной ролик присутствует в первых двух вариантах. Для третьего случая предусмотрено следующее: усилие, то есть натяжение, регулируется после ослабления винта 5 ( рис. 3 ).

Регламент для всех комплектаций – одинаковый. Согласно ему, осмотр и проверку состояния ремня выполняют каждые 15 тыс. км. А замену проводят через 60 тысяч км пробега. И даже если внешнее состояние будет хорошим, замену выполняют всё равно.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1500 / 1200 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	900 / 350 р. Дисконт: 250 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3000 / 2000 р. Дисконт: 1600 р.	>10
PT014-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р. Дисконт: 900 р.	>10
005-008502	Защита на порожек багажника	Русская Артель	1400 / 1100 р. Дисконт: 1000 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	5
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10
DG-006-GARD-RDSHCH	Передние диффузоры — аэродинамические щитки Рено Дастер (комплект из 2 шт)	Дастер-Гард	700 / 600 р. Дисконт: 500 р.	>10

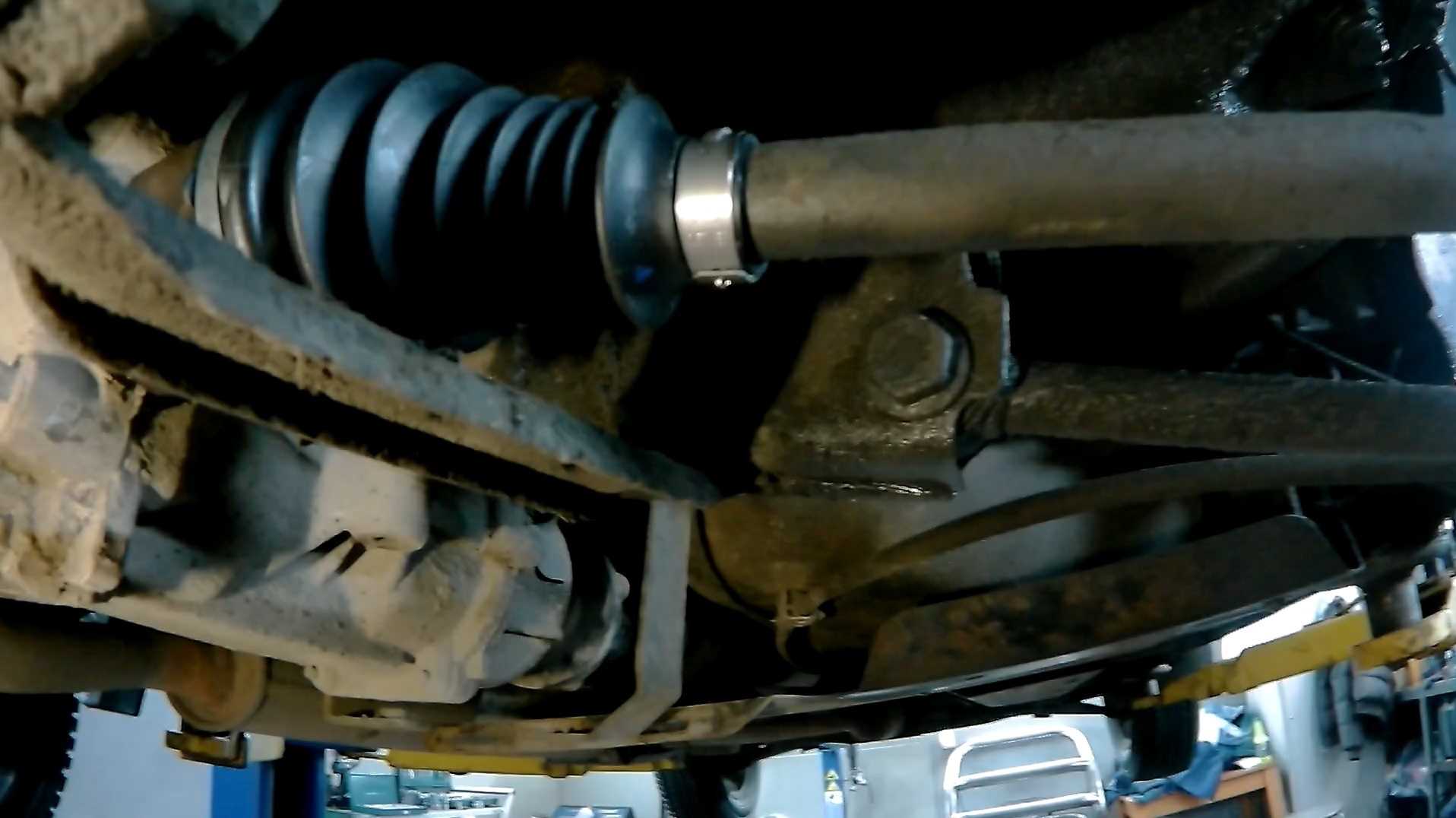

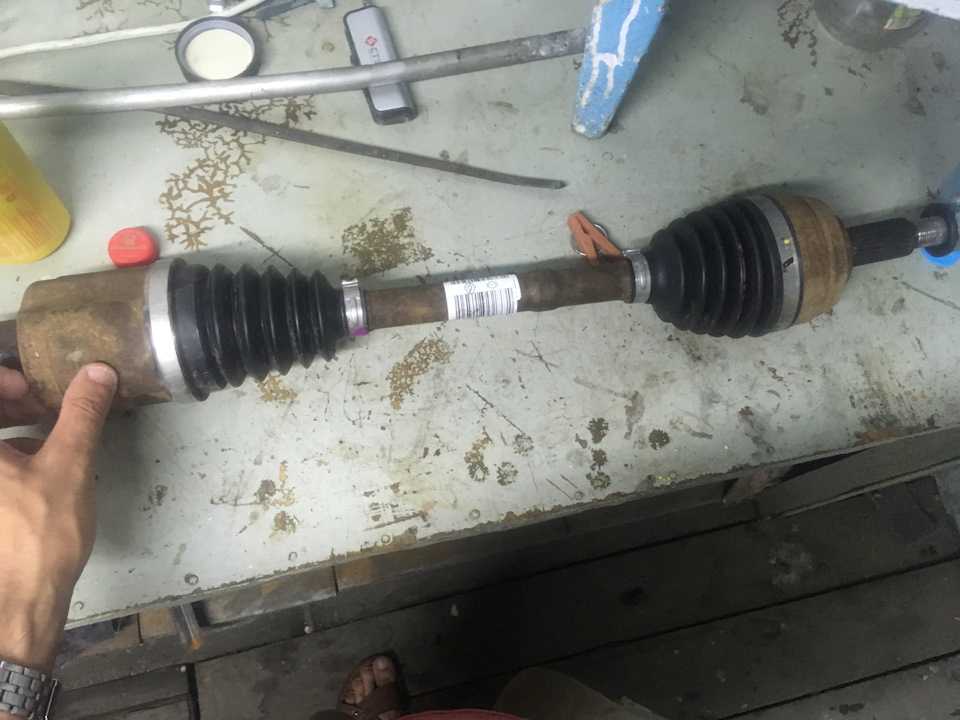

Снятие и установка привода переднего колеса Renault Duster

Работу выполняем для замены наружного или внутреннего шарниров привода или их защитных чехлов, замены сальника привода, а также при снятии коробки передач.

Для выполнения работы потребуются смотровая канава или эстакада (это удобнее, но можно выполнить работу и на ровной горизонтальной площадке), новая гайка ступицы (обычно поставляется в комплекте с наружным ШРУСом или в составе его ремонтного комплекта). Гайку ступицы переднего колеса отворачиваем с помощником.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

2. Снимаем декоративный колпак колеса. Колесо устанавливаем на место.

3. Помощник нажимает педаль тормоза и удерживает ее нажатой. Торцовым ключом на 30 мм ослабляем затяжку гайки передней ступицы, как это показано при снятии привода заднего колеса.

4. Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.

Замечание

Если работа выполняется как подготовка к снятию или ремонту коробки передач, то на автомобилях с МКП необходимо слить трансмиссионное масло, а на автомобилях с АКП — рабочую жидкость автоматической коробки передач. Если приводы снимаете для ремонта или замены и при этом не планируется снятие коробки передач, то жидкость/масло можно не сливать. Доста-точно будет расстелить ветошь под коробкой передач.

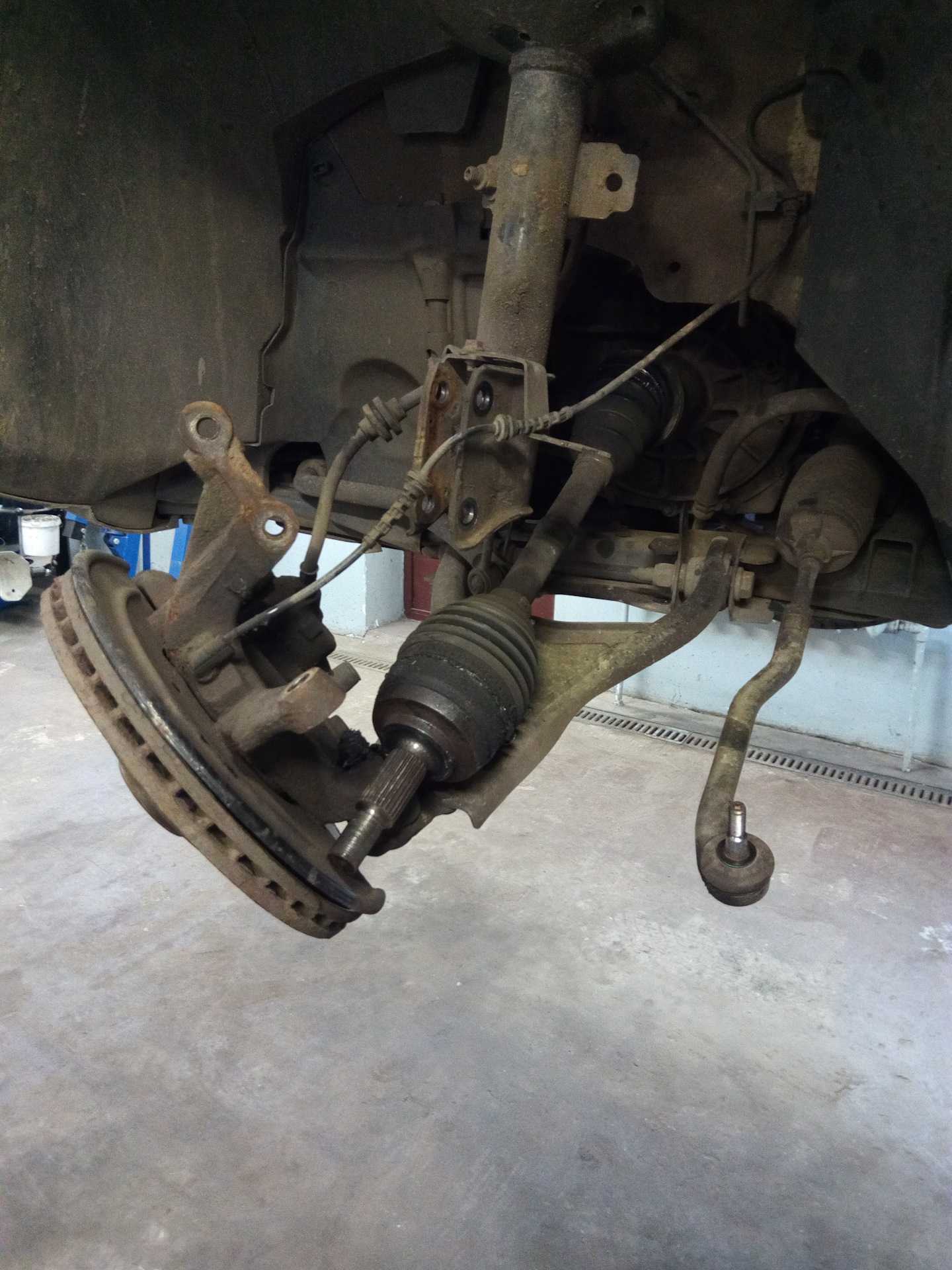

5. Отсоединяем шаровую опору от рычага передней подвески.

6. Окончательно отворачиваем гайку ступицы переднего колеса, извлекаем шайбу и обрабатываем проникающей смазкой шлицевое соединение наружного шарнира и ступицы.

Замечание

При снятии левого привода поворачиваем рулевое колесо до упора вправо, а при снятии правого привода поворачиваем рулевое колесо до упора влево. Чтобы снять привод правого переднего колеса переднеприводного автомобиля, накидным ключом на 13 мм отворачиваем болт скобы крепления подшипника промежуточной опоры.

Замечание

Чтобы снять привод правого переднего колеса на переднеприводном автомобиле (2WD) отводим скобу вниз, извлекаем подшипник опоры из кронштейна и снимаем привод. На полноприводном автомобиле (4WD) правый привод извлекаем из раздаточной ко-робки так же, как левый привод из коробки передач.

10. Шлицевой отверткой поддеваем и снимаем стопорное кольцо с хвостовика корпуса внутреннего шарнира.

11. Используя накидной ключ подходящего размера в качестве оправки, устанавливаем новое стопорное кольцо в кольцевую проточку хвостовика.

12. Устанавливаем приводы в обратной последовательности. Болт скобы крепления промежуточной опоры привода правого колеса затягиваем моментом 21 Нм. Приводы крепим к ступицам новыми гайками. Гайки затягиваем моментом 280 Нм.

13. Доводим уровень трансмиссионного масла в МКП или рабочей жидкости АКП до нормы. Ветошью удаляем потеки с картера коробки передач.

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Снятие и установка привода переднего колеса» для Renault Duster

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Замена сальника раздаточной коробки правого привода Дастер

Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2

Это интересно: Снятие тяги управления коробкой передач Renault Logan 2004-2009 Бензин

Как прокачать сцепление на Лада ларгус?

Прокачиваем гидроприводы тормозной системы и сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров.

После прокачки гидроприводов тормозов и сцепления доводим уровень жидкости в бачке до нормы.

Замену сцепления выполняют так:

Демонтируют коробку передач. Придерживают маховик установочной лопаткой, выкручивают крепежные винты нажимной пластины подрамника. Болты ослабляют постепенно, делая каждый раз по одному обороту и переходя к следующему элементу. Удаляют стационарный и ведомый диски с маховика. Осматривают деталь на наличие трещин или других дефектов. Оценивают степень износа накладок. Если обнаруживается провал заклепок, наличие масляных пятен, диск заменяют. Оценивают надежность крепления демпферных пружин, пытаясь двигать их в гнездах. Если для этого не нужно прилагать усилий, заменяют диск

Когда на корпусе ведомого элемента присутствуют дефекты, обращают внимание на осевое биение. Если параметр превышает 0,5 мм, деталь нужно поменять

Проверяют рабочие части маховика на наличие заусенцев, пробоин, вмятин, потертостей. Поврежденные элементы заменяют. При расшатывании заклепок кожуха нажимной диск заменяют полностью. Одновременно проверяют состояние удерживающей пружины. Она не должна иметь трещин. Места соединения лепестков с переключателем должны лежать в одной плоскости. Проверяют соединительные части диска и кожуха. Сломанные или поврежденные звенья замене не подлежат, диск обновляют полностью. Опорные кольца пружины не должны иметь дефектов. Устанавливают сцепление, предварительно оценивая легкость хода ведомого элемента по шлицам. Устраняют причины заклинивания или обновляют поврежденные детали. Наносят на движущиеся детали тугоплавкую смазку. С помощью оправки монтируют движущийся диск. На центрирующие штифты надевают кожух, возвращают на место болты. Крепежи ввинчивают медленно, поочередно переходя от одного элемента к другому. Демонтируют оправку, возвращают на место коробку передач. Меняют рабочий выжимной цилиндр сцепления. Прокачивают систему.

Как поменять привод на Рено Логан с левой стороны

Как упоминалось, замена левого (правого) привода имеет индивидуальные особенности. Ниже рассмотрим, как своими руками поменять этот приводной механизм.

Демонтируйте защиту картера двигателя. Для этого:

1. Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона.
2. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика.
3. Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть.
4. Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика.

Сливайте масло с КПП Рено (сделать эту работу своими руками не составит труда).
Снимайте колпак на колесе слева.
Послабляйте крепежные болты на колесе и на ступице.

«При откручивании ступичной гайки проследите, чтобы машина стояла колесами на поверхности. Также учтите, что скручивание и откручивание болтов на самом колесе также производится при зафиксированном ТС»

Поднимайте ручник до упора, после чего ставьте под колеса Рено специальные бруски, исключающие случайный откат автомобиля. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков.

«Если на машине смонтирована АБС, то разъединяйте провода датчика, фиксирующего скорость, от общей колодки»

Отбрасывайте рулевую тягу слева от рычага.
Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы. При этом полностью снимать гайку не нужно.
Отбрасывайте от кулака поворотного типа шаровую. Для этого отжимайте рычаг и надавливайте на него вниз. Здесь нужно преодолеть препятствие стабилизатора.
Отводите стойку влево или вправо.

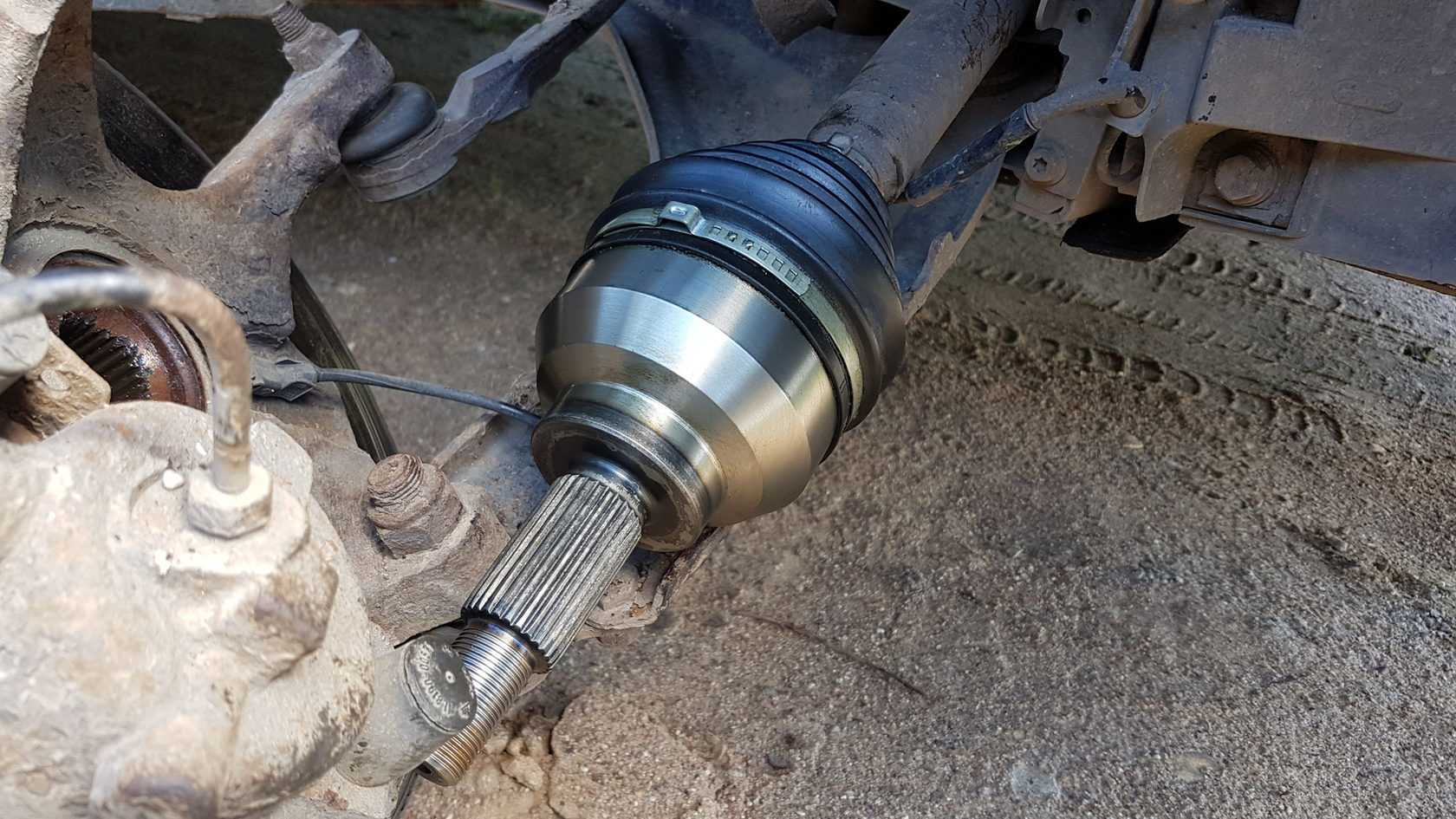

Доставайте из ступичный хвостовик внешнего ШРУС.

«Если не получается достать хвостовик шарнира своими руками, то выбивайте узел с помощью молотка

Здесь важно использовать проставку. При этом проследите, чтобы рука с молотком попадала в центральную часть изделия»

«Учтите, что вал привода не должен выйти из шестерни полуосевого типа. В противном случае шарнир может потерять свой роликовый механизм.

Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено.

«В процессе доставания ШРУС из полуосевой шестеренки проверьте качество фиксации роликов на цапфах 3-шиповой шарнирной ступицы (рука в процессе проверки должна быть в перчатках). Если фиксация слабая, то аккуратно демонтируйте привод Рено аккуратно, чтобы дополнительное не повредить свой автомобиль (есть риск вываливания роликов в картер КПП)».

Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы.
Заливайте масло в КПП.
Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте.
Опускайте машину, после чего снимайте Логан с опор и протягивайте гайку ступицы (усилие — 280 Н*м).
Протягивайте болты на колесе (используйте свой инструмент).
Ставьте на место декоративный колпак.

Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.

Технические особенности муфты

Муфтовое соединение состоит из 2 частей: ведущей и ведомой. Первая соединена с карданным валом, а вторая – с главной передачей редуктора заднего моста. Когда на соленоид подается напряжение от бортового компьютера (2-8 V), части притягиваются друг к другу. Сила соединения деталей регулируется шариковым “приводом”, который позволяет дозировать усилие, передаваемое на задние колеса (по принципу реле).

Электромагнитная муфта функционирует (передает крутящий момент) при движении как вперед, так и назад. Она срабатывает в тот момент, когда через датчики ABS на блок управления поступает информация о задержке вращения задних колес по отношению к передним (ведущим). Если на электромагнит подается не полное напряжение, то и соединение частей будет неполным. В этом случае усилие на задние колеса будет менее 50%. Датчики температуры отсутствуют. Отключение по температуре происходит автоматически, согласно данным от датчиков ABS.

Мой Duster

Одним из важнейших узлов Рено Дастер (Renault Duster) является трансмиссия, которая передает крутящее усилие от двигателя на передние колеса (переднеприводные модификации), а также через раздаточную коробку, электромагнитную муфту и редуктор помимо передних и на задние колеса (полноприводные модели). В процессе эксплуатации трансмиссия может выходить из строя вследствие поломок или износа деталей, поэтому необходима диагностика, ремонт и замена основных узлов и деталей коробки передач, сцепления, то есть нужен полный сервис Рено Дастер, который в Казани предлагает Технический . Все работы выполняются опытными и квалифицированными мастерами на современном оборудовании с использованием специального инструмента. Необходимые для качественного ремонта и замены запчасти Дастер можно приобрести по доступным ценам обратившись в магазин Рено, расположенный на территории нашего техцентра, где представлены запчасти Рено в широком ассортименте, с гарантией качества.

Особенности конструкции

У переднеприводных модификаций кроссовера крутящий момент от силового агрегата передается непосредственно в коробку передач, а потом через валы распределяется между двумя передними колесами, где установлены ШРУСы (шарниры равных угловых скоростей). Все очень просто и надежно.

У полноприводных модификаций паркетника коробка передач дополнительно снабжается раздаточной коробкой компактных размеров (необходима для передачи крутящего момента на задний редуктор, на котором устанавливается муфта электромагнитного типа). В зависимости от выбранного режима муфта включает или выключает полный привод.

Основные элементы конструкции трансмиссии:

однодисковое сцепление Дастер, сухого типа, с установленной центральной диафрагменной пружиной;

приводные валы со ШРУСами (шарнирами равных угловых скоростей);

раздаточная коробка, электромагнитная муфта и задний редуктор у полноприводных версий.

Варианты коробки передач

На кроссовер устанавливаются либо механическая, либо автоматическая коробки передач. Дастер автомат — это хорошо известный четырехступенчатый AL4/DPO, бюджетная коробка, ее основные проблемы — возможность перегрева, особенно при условиях эксплуатации в мегаполисах или при высоких летних температурах, ускоренный износ фрикционов, поломка гидроклапанов.

Механическая КПП Рено Дастер может быть пятиступенчатой JR5 или шестиступенчатой TL8. Они хотя и бюджетные, но очень надежные и выходят из строя только при экстремальной эксплуатации или при ненадлежащем уходе, поэтому технический осмотр рекомендовано проходить через каждые 15 тысяч километров пробега.

Признаки неисправности

Ремонт или замена коробки Дастер может понадобиться при:

• появлении посторонних звуков в процессе эксплуатации автомобиля (хруст, шум, скрежет когда выполняется переключение передач);
• движении кроссовера с рывками;
• пробуксовке сцепления;
• возникновении не очень приятного запаха в салоне;
• повышении степени жесткости педали сцепления;
• затрудненном переключении передач в модификациях с механической МКПП;
• утечке трансмиссионного масла при износе и деформации уплотнителей и прокладок;
• самопроизвольном или не очень четком включении передач в механической коробке;
• самопроизвольном переключении полного привода на передний.

Мастерами Технического с целью выявления неисправностей трансмиссии выполняется тестовая поездка, визуальный осмотр и компьютерная диагностика. Также может осуществляться демонтаж узлов и их дефектовка для выявления поломок. После этого принимается решение о ремонте или замене неисправных узлов, например, может производиться замена сцепления при необходимости.

Проверка технического состояния сцепления Renault Duster

Срок службы сцепления зависит от условий эксплуатации и стиля вождения. Эксплуатация автомобиля с максимальной нагрузкой или по бездорожью, буксировка прицепа, неполное выключение сцепления при трогании, ускорении или движении, а также длительное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей сцепления.

Сцепление во включенном состоянии (при отпущенной педали) должно не «пробуксовывать» и без потерь передавать крутящий момент от двигателя к трансмиссии, а при нажатой педали сцепления полностью отключать трансмиссию от двигателя. Включение сцепления должно быть плавным — без рывков.

Проверку состояния сцепления выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. При неработающем двигателе нажимаем педаль сцепления несколько раз. Убеждаемся в отсутствии заеданий в механизме привода выключения сцепления, в отсутствии скрипов, стуков и других посторонних шумов.

3. Запускаем двигатель. Если из картера сцепления слышен воющий звук, усиливающийся при нажатии педали сцепления, вероятнее всего, изношен выжимной подшипник сцепления.

4. При работающем двигателе нажимаем педаль сцепления до упора и включаем передачу. Включение должно быть легким, без треска и хруста. Если при включении передач слышен треск, а выключение затруднено, значит, сцепление выключается не полностью. Прокачиваем гидропривод выключения сцепления. Если воздуха в приводе нет, дефект может быть вызван неисправностью главного цилиндра сцепления, рабочего цилиндра сцепления, износом или снижением упругости диафрагменной пружины.

5. При работающем двигателе и включенной первой передаче, постепенно отпуская педаль сцепления, проверяем плавность включения сцепления, отсутствие в момент трогания рывков и посторонних звуков. Рывки и дребезг в момент включения сцепления могут быть вызваны замасливанием или короблением дисков сцепления, либо разрушением демпфера крутильных колебаний.

6. В движении на третьей передаче резко нажимаем педаль газа. Если частота вращения коленчатого вала двигателя возрастает быстро, а автомобиль ускоряется вяло, то сцепление пробуксовывает. Также об этом свидетельствует появление в салоне запаха гари, издаваемого сильно нагретыми фрикционными накладками ведомого диска. Для устранения данной неисправности необходимо заменить сцепление.

Если вышеперечисленные признаки неисправностей в процессе диагностики сцепления не выявлены, сцепление находится в технически исправном состоянии.

Руководство по обслуживанию и ремонту Рено Дастер

Замена сцепления (снятие МКПП) на Рено Логан, Сандеро, Ларгус

https://youtube.com/watch?v=v_fkkCeKfHs

Renault — Dacia Duster 2012 г 1,5 dci . Замена комплекта (ГРМ) номера запчастей .

Проверка, уровня масла в КПП долив замена Renault Logan Kangoo Symbol Clio

Как работает полный привод на Дастере

Когда все режимы автомобиля описаны, указано, как их включать, можно более подробно остановиться на том, как устроен и как работает полный привод на Дастере.

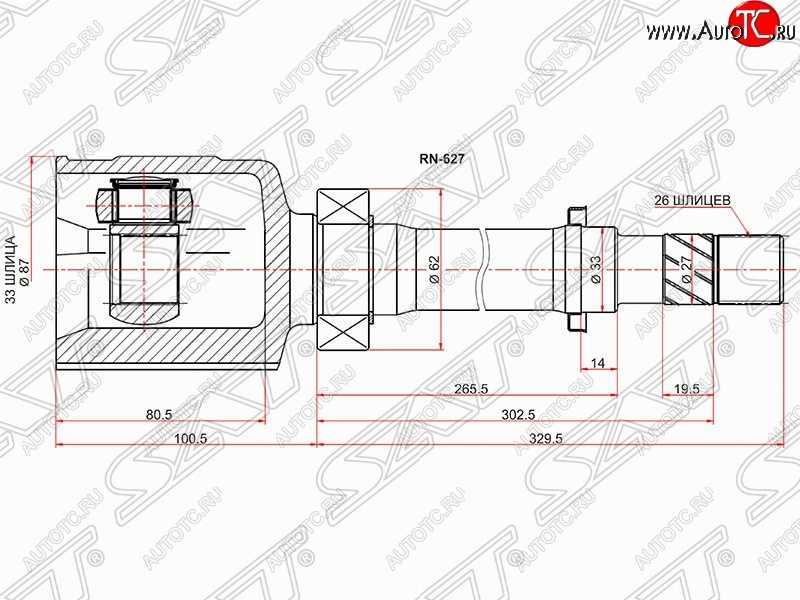

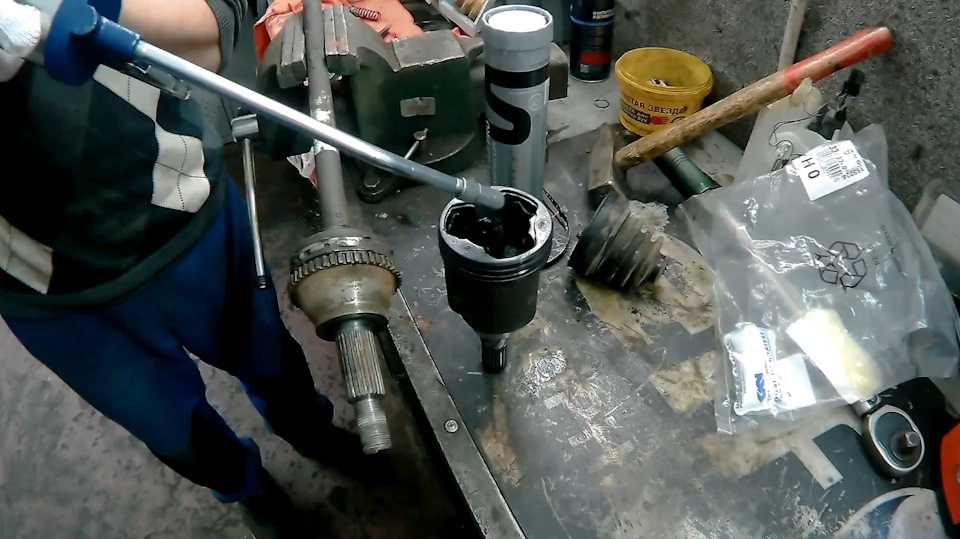

Устройство автомобилей марки Дастер с передним приводом довольно простое. Крутящий момент уходит в коробку передач и распределяется между ведущими колесами. На концах которых установлены ШРУСы. Если говорить точнее, ШРУСы там только внешние. Внутренние шарниры имеют триподы, в результате чего оси перемещаются с некоторым зазором.

Таким образом, можно говорить, что конструкция Дастера с передними ведущими колесами проста и типичная для большинства переднеприводных машин. И это является несомненным плюсам. Рено Дастер – машина бюджетная. Чем проще устроена, тем проще и быстрее ремонтировать. Переднеприводный Дастер, увы, не сможет уверенно проехать там, где пройдет Дастер с подключаемым полным приводом.

Устройство автомобилей Дастер, которые имеют возможность подключать к работе заднюю ось, схоже с устройством таких машин как Икс-Трейл и Кашкай от компании Ниссан. Тоже, все достаточно просто, но определенные особенности имеются.

Особенностью коробки передач полноприводной модели является то, что она имеет раздатку, благодаря которой крутящий момент направляется на редуктор, находящийся сзади. В редукторе, как уже было отмечено, находится электромагнитная муфта. Движением шайбы можно блокировать муфту. Блокировка муфты, также, может осуществляться при помощи автоматики в режиме AUTO.

Если муфта заблокирована, то крутящий момент не может быть направлен на заднюю ось. При незаблокированной муфте крутящий момент передается на ось. Таким образом, собственно говоря, и осуществляется запуск и работа полного привода на Дастере.

Стоит повториться, что использовать ручной полный привод длительное время не рекомендуется. Если муфта будет испытывать на себе регулярные сильные нагрузки, то она быстро выйдет из строя. Как правило, в такой ситуации требуется не ремонт, а замена муфты. А она, увы, стоит недешево.

Таким образом, передний привод на автомобиле Рено Дастер имеет простое устройство, легко включается, причем можно устанавливать один из двух режимов. Можно отметить, что, учитывая класс автомобиля и его стоимость, полный привод реализован добротно. Может быть, можно было бы и лучше. Но лучшее – враг хорошего.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
