Предохранители и реле митсубиси паджеро спорт 1

1 поколение

Места расположения блоков

p, blockquote 4,0,0,0,0 —>

1 — Главный блок — находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

p, blockquote 5,0,0,0,0 —>

2 — Дополнительный блок — расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

p, blockquote 6,0,0,0,0 —>

Вариант 1

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

Вариант 2

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Главный блок

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Вариант 1

p, blockquote 15,0,0,0,0 —>

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

p, blockquote 17,0,0,0,0 —>

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

p, blockquote 18,0,0,0,0 —>

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

Расшифровка

p, blockquote 20,0,0,0,0 —>

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Блок предохранителей

Расположен в торце панели приборов со стороны водителя за защитной крышкой.

На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

Схема

Описание

1	5А Обогрев форсунок стеклоомывателя
2	10А Указатели поворотов
3	5А Рсистема комфорта, круиз-контроль, климат-контроль, кондиционер, модули управления подогревом сидений, зеркало дневного / ночного освещения, модуль управления и блок управления многофункциональным рулевым колесом
4	5А Освещение номерного знака
5	10А Панель приборов, подогрев сидений дисплей АКПП, переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А Центральный замок, плафоны для чтения
7	10А Системе ABS либо Фары заднего хода, Спидометр, Датчик скорости автомобиля
8	5А Телефон
9	10А Обогрев зеркал и дверных замков
10	5А Корректор фар, CD — чейнджер
11	5А Круиз-контроль , комбинация приборов
12	10А Встроенная диагностика
13	10А Стоп-сигналы
14	10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А Панель приборов, АКПП, кондиционер, навига­ционная система
16	5А Система ABS
17	10А Обогрев дверных замков
18	10А Правый дальний свет
19	10А Левый дальний свет
20	15А Правый ближний свет, электрокорректор фар
21	15А Левый ближний свет, электрокорректор фар
22	5А Правые габаритные огни
23	5А Левые габаритные огни
24	25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А Вентилятор отопителя, кондиционер
26	30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха
27	15А Задний стеклоочиститель
28	15А Топливный насос
29	15А Управление двигателем
30	20А Электропривод люка в крыше
31	20/15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А Управление двигателем
33	15А Предохранитель прикуривателя
34	15А Управление двигателем (зажиганием/ впрыском)
35	30А Электророзетка для прицепа
36	15А Противотуманные фары
37	15А Телефон, радио
38	15А Регулировка зеркал. Дистанционное отпирание лючка бензобака. Стеклоподъемники. Центральный замок.
39	15А Аварийное освещение (аварийка)
40	25А Сигнал
41	25А Система ABS (гидро модулятор/ насос) либо дополнительный прикуриватель
42	40А Вспомогательный воздушный вентилятор 25А Радио
43	5А S-контакт 10А Элементы управления двигателем
44	30/15А Подогрев сидений

За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

Реле звукового сигнала

Промежуточное реле контакта Х

Реле стеклоочистителей

Реле топливного насоса Реле свечей накаливания

Свободное

Свободное

Предохранитель

Предохранитель

Расшифровка Z

Реле вентилятора радиатора (Кондиционер)

Реле муфты сцепления

Реле магнитной муфты (Кондиционер)

Реле кондиционера

Реле топливного насоса на дизельных двигателях

Реле внешнего освещения Оборудование такси

Реле фар

Реле свечей накаливания

Свободное

Реле противотуманных фар

Реле средств связи

Реле стартера

Реле блокировки стартера

Дополнительный блок реле

Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.

Фото — пример

Схема

Описание

Свободное

Реле ABS/EDS/ESC

Реле ABS/EDS/ESC

Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень

Реле вентилятора для максимальной скорости

Реле вентилятора 300 Вт, 2 ступень

Предохранитель вентилятора, 5А

Предохранитель вентилятора, 30А

Предохранитель гидравлического насоса, 50А

Блок под капотом

Расположен под защитной крышкой, рядом с блоком управления.

Фото — пример исполнения

Схема

Обозначение реле

1. Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
2. Реле насоса вторичного воздуха (AIR) (373), (100)
3. Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)

Назначение предохранителей

B	10А Предохранитель для форсунок (S116)
B	5А Предохранитель насоса вспомогательной охлаждающей жидкости двигателя
D	50А Предохранитель насоса вторичного воздуха (S130)
E	40А Предохранитель для клеммы катушки зажигания (S115)
F	5А Предохранитель модуля управления двигателем (ECM) (S102)
G	10А Предохранитель электроники двигателя (S282)

Мы так же подготовили видео обзор данной статьи.

На этом всё, надеемся что данный материал был Вам полезен. А если остались вопросы, пишите их в х.

Реле Subaru Legacy

Общие сведенияРасположение реле в моторном отсеке автомобилей с 1990 по 1994 год

Расположение реле на панели приборов на автомобилях с 1990 по 1994 год

Расположение реле в салоне автомобиля на моделях с 1990 по 1994 год

Расположение реле и датчиков на моделях с 1995 года

1 – выключатель автоматики (модели 2WD) 2 – датчик давления системы кондиционирования воздуха 3 – датчик давления масла 4 – главный блок предохранителей 5 – реле левой фары 6 – реле правой фары

7 – реле компрессора кондиционирования воздуха 8 – реле вентилятора радиатора N2 9 – вентилятор радиатора N2 10 – главное реле вентилятора N1 11 – плавкий предохранитель системы кондиционирования воздуха

Расположение реле и других электрических компонентов на панели приборов на моделях с 1995 года

12 – исполнительный механизм 13 – реле вентилятора 14 – реле звукового сигнала 15 – блок плавких предохранителей 16 – блок поворотов и аварийной световой сигнализации 17 – реле задних противотуманных фонарей 18 – задний габаритный фонарь и реле освещения 19 – главное реле вентилятора 20 – таймер ремня безопасности

21 – блок регулировки освещенности 22 – блок управления замком смещения 23 – реле размыкания цепи электрического стеклоподъемника 24 – электрический стеклоподъемник и реле люка 25 – контрольный разъем 26 – резистор двигателя вентилятора 27 – таймер дверного замка 28 – исполнительный механизм подачи свежего или рециркулируемого воздуха 29 – термовыключатель испарителя

Реле – это электронно-управляемый переключатель, который обычно используется следующим образом.
Реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей.
Реле может иметь более одного управляющего входа в отличие от механического переключателя.
Реле может выполнять функцию таймера, например, задавать интервал работы стеклоочистителей.
Если система, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или реле неисправно.

На большинстве реле на корпусе реле нанесена электрическая схема и расположение контактов реле.

Видео про «Реле» для Subaru Legacy

Subaru B4 проблемы с охлаждением ДВС ДимАСС

Расположение предохранителей Субару импреза GF2 1996 год

https://youtube.com/watch?v=6b_FiD4Gr0Y

СГОРЕЛ ПРЕДОХРАНИТЕЛЬ? ЗАМЕНА СПРЯТАНА В SUBARU

Замена

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

поправка — публикую еще раз!) Делать нечего, решил тоже сделать «так сказать» памятку расшифровку предохранителей и реле на наши авто. В самый не приятные момент всегда необходима. можно просто распечатать и вклеить на крышку предохранителей(как я и сделаю) У кого появится интерес, может ей также воспользоваться! Сorona Premio, Carina, Caldina. Конечно могут быть некоторые нюансы по комплектациям, на это всего лишь в некоторых предохранителях по мощности.Перевод точный!))

ДЕЛАЛ В word. ЕСЛИ ЧТО МОГУ КИНУТЬ НА ПОЧТУ(ТАМ ПРИ РАСПЕЧАТКЕ ХОРОШЕЕ КАЧЕСТВО)

пишите электронку

Блок с предохранителями в салоне пежо 206

Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа нужно повернуть крепление.

Вариант 1 (до 2002 г.в.)

Схема

Нумерация идет справа налево сверху вниз. Номер также указан на этикетке крепления предохранителя.

Расшифровка

F1	(50A) Антиблокировочная тормозная система (ABS)
F2	(5A) Панель приборов
F3	—
F4	(5A) Многофункциональный блок управления
F5	—
F6	(5A) Управление двигателем, иммобилайзер
F7	(15A) Кабриолет (убирающаяся крыша)
F8	(10A) Светодиод защиты от кражи, многофункциональный цифровой дисплей, аварийные огни, комбинация приборов, внутреннее освещение
F9	(5A) Многофункциональный блок управления
F10	—
F11	(10A) Левый стоп-сигнал, центральный свет
F12	(10А) Правый стоп-сигнал
F13	—
F14	(30A) Задние электрические стеклоподъемники
F15	(20A) Габаритные огни, розетка прицепа
F16	—
F17	—
F18	(10A) Подсветка аудиоустройства, Подсветка прикуривателя, Часы, Подсветка приборов, Цифровой многофункциональный дисплей, Подсветка номерного знака, Переключатель света, Селекторы передач, Лампа
F19	(5A) Задние противотуманные фары
F20	—
F21	—
F22	(10A) Контрольная лампа генератора, часы, цифровой многофункциональный дисплей, лампа перчаточного ящика, приборная панель, внутреннее освещение, спутниковый навигатор, датчик дождя, электрические стеклоподъемники
F23	(20A) Прикуриватель
F24	(15A / 20A) Аудиосистема
F25	(20A) Система стеклоочистителя / омывателя заднего стекла, система стеклоочистителя / омывателя лобового стекла
F26	—
F27	(5A) Многофункциональный блок управления
F28	—
F29	(10A) Левая фара дальнего света
F30	(10A) Правая фара дальнего света, сигнальная лампа дальнего света
F31	(10А) Левая фара ближнего света
F32	(10A) Правая фара — ближний свет, сигнальная лампа включения ближнего света
F33	(5A) Омыватели фар
F34	(10A) Левый габаритный фонарь, левый задний фонарь
F35	(10A) Правый габаритный фонарь, правый задний фонарь
F36	—
F37	(5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38	(5A) Тройной реле давления охлаждающей жидкости переменного тока, реле 2 вентилятора электродвигателя
F39	—
F40	(20A) Отопитель / кондиционер (AC)
F41	(5A) в резерве
F42	(10А) запасной
F43	(30А) запасной
F44	(20А) запасной
F45	(15А) запасной

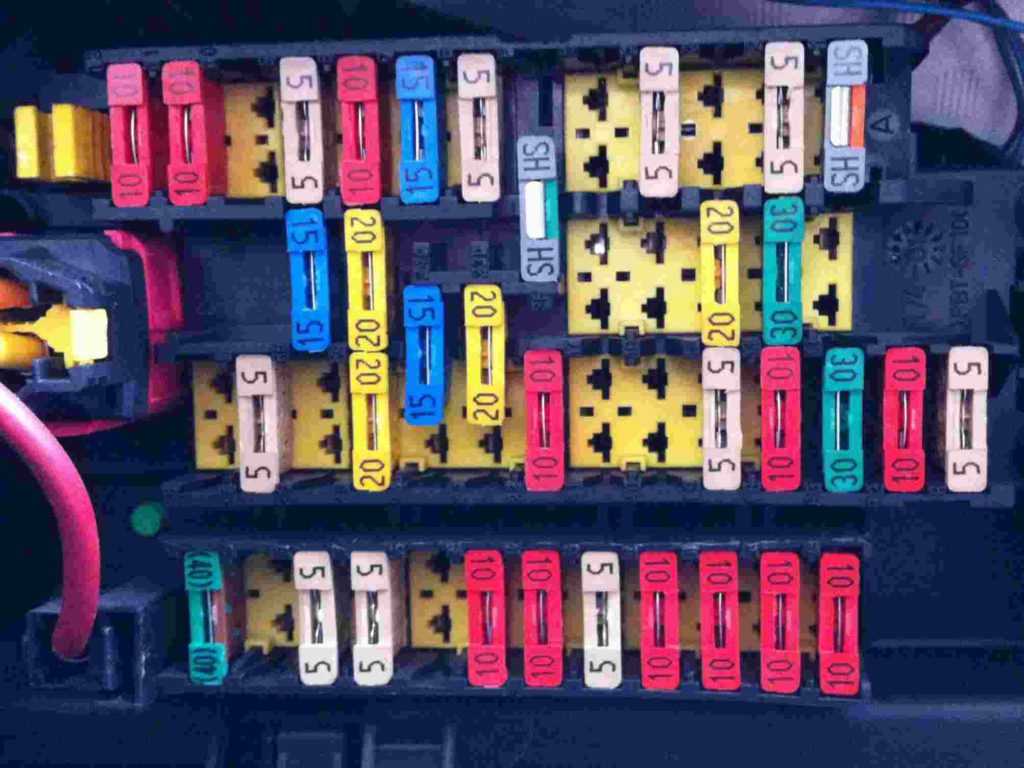

Вариант 2 (с 2002 г.в.)

Схема

Описание

1	15А Электрообогрев сидений, сирена аварийной сигнализации
4	20А многофункциональный дисплей, бортовой компьютер, освещение багажного отделения, радио
5	15А Блок диагностики АКПП
6	10A Датчик уровня охлаждающей жидкости, блок АКПП, автомагнитола
7	15А Дополнительные устройства и оборудование учебной машины, блок охранной сигнализации
девять	30А Окна в задних дверях
10	40A Обогрев заднего стекла и наружных зеркал
одиннадцать	15 Стеклоочиститель заднего стекла
12	30А Передние электростеклоподъемники, вентиляционный люк
14	10A Электронный блок управления двигателем, подушка безопасности, переключатели на рулевом колесе, датчик дождя
15	15А Панель приборов, многофункциональный дисплей, бортовой навигационный компьютер, блок управления кондиционером, магнитола
16	30 Блок управления запиранием / отпиранием дверей
ветры	10А Правый стоп-сигнал
21 год	15A Левый стоп-сигнал, третий стоп-сигнал
22	30A Переднее и заднее освещение (206 SW), местное освещение, освещение перчаточного ящика, прикуриватель, задняя розетка 12 В (206 SW)
S1	Отклонение «PARC»

Также мы подготовили видео к этой публикации на нашем канале. Смотрите и подписывайтесь.

Реле в салоне

Блок реле расположен в салоне автомобиля и находится за малым вещевым ящиком.

1 — реле системы электронного распределения тормозных усилий EBD.

2 — реле задних противотуманных фонарей.

3 — главное реле системы управления двигателем.

4 — реле головного света. См. информацию о предохранителе 3.

5 — реле стеклоочистителя и омывателя лобового стекла. См. информацию о предохранителе 11.

6 — реле ABS. См. пред. 34.

7 — реле электрических стеклоподъемников. См. пред. 33.

8 — реле обогрева заднего стекла. См. пред. 2.

9 — реле звукового сигнала. См. пред. 2.

10 — реле указателей поворотов, аварийной сигнализации. См. пред. 1.

Инструкция по снятию и замене

Найти и заменить предохранитель дело несложно и по силам любому автолюбителю

Важно только внимательно прочитать предлагаемую нами инструкцию. Перед тем как перейти к изучению материала, посмотрите это видео

Подготовка

Пред тем, как перейти замену, внимательно изучите схему расположения электропредохранителей. Установите, в каком именно отсеке находится требуемый.

Инструменты

Для замены потребуется:

• отвертка;
• пинцет;
• набор новых предохранителей.

Чтобы добраться до салонного отсека, нужно снять крышку. Устанавливается она плотно, поэтому может понадобиться приложить определенное усилие.

Реле, расположенные на лицевой стороне:

• обогрев заднего стекла;
• двигатель привода дроссельной заслонки;
• противотуманные фонари;
• стеклоподъемники.

Реле расположенные на обратной стороне:

• зажигание;
• добавочное оборудование;
• вентиляция, печь, кондиционер.

1. Для того, чтобы добраться до блока электропредохранителей, находящегося под капотом, нужно отжать фиксатор.
2. Снять крышку.
3. Смотрим схему и находим, где расположен предохранитель, отвечающий за оборудование, которое не функционирует.
4. После того, как он найден, можно переходить к его смене.
5. Для этого берем пинцет и извлекаем предохраняющий элемент из его посадочного места.
6. В комплекте с предохранителями находим аналогичный по номиналу. Чтобы проще было искать, нужно запомнить одно простое правило. Электроредохранители одного номинала окрашены одинаково. Ошибиться здесь трудно.
7. Устанавливаем новый.
8. Плавкая вставка меняется также просто. Нужно просто ее потянуть, пошатывая из стороны в сторону.
9. После того, как перегоревшая вставка извлечена, ставим новую аналогичную по амперажу.

В моторном отсеке находятся реле, отвечающие за следующие потребители:

• противотуманные фары;
• вентиляторы;
• вспомогательное оборудование;
• магнитная муфта компрессора кондиционера;
• включения «Р» и «N» режимов АКПП;
• ближний свет;
• звуковой сигала.

1. Чтобы получить доступ к блоку, в котором находятся реле, находящегося под капотом, нужно отжать фиксатор.
2. Снять крышку.
3. Чтобы заменить реле, отвечающие за вентиляторы, нужно отжать пару фиксаторов.
4. Пошатывая, потянуть реле вверх.
5. Извлекаем его.
6. Ставим новое.
7. Когда станет на свое место, должен послышаться характерный щелчок.
8. Чтобы заменить элемент, отвечающий за звуковой сигнал, нужно нажать на защелку внизу колодки.
9. Извлекаем реле.
10. Ставим новое, должен послышаться щелчок.
11. Меняя элемент отвечающий за вентиляторы отжимаем фиксаторы.
12. Извлекаем заменяемый элемент.
13. Ставим новый. То, что он стал на свое место, просигнализирует характерный щелчок.
14. Другие меняются так же как вышеописанные.

Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке

Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.

Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.

Блок предохранителей и реле под капотом BMW E60

Находится в моторном отделении ближе к лобовому стеклу.

Общая схема элементов блока

Описание

1	Электронный блок управления двигателем
2	—
3	Реле блока управления высотой подъема клапана
4	Реле обогревателя системы вентиляции картера
5	Реле электродвигателя очистителя лобового стекла
6	Реле насоса системы подачи воздуха навыпуск
7	Реле системы управления двигателем
F1	(30А) Управление двигателем
F2	(30А) Управление двигателем
F3	(20А)
F4	(30А)
F5	(30А) Управление двигателем
F6	(10А) Управление двигателем
F7	(40А) Управление двигателем
F8	(30А)
F10	(5А) Обогреватель системы вентиляции картера

Основной блок предохранителей в салоне бмв е30

Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.

Внешне выглядеть должно так.

Слева вверху должна располагаться брошюра с точным описанием предохранителей.

Подробное описание (нумерация с лева на право, одни из вариантов)

F1	(50А) Электронный блок управления ABS
F2	(60А)
F3	(40А) Резистор электродвигателя вентилятора отопителя
F4	—
F5	(50А) Блок управления освещением
F6	(50А) Блок управления освещением
F7	(50А)
F8	(60А)
F9	(60А)
F10	(30А)
F11	(5А)
F12	(30А)
F13	(30А) Блок управления раздаточной коробкой
F14	(30А) Электропривод сиденья
F15	(5А)
F16	(30А) Реле электродвигателя очистителя лобового стекла
F17	(5А) Блок управления электрооборудованием рулевой колонки
F18	(30А)
F19	—
F20	(20А) Дополнительный отопитель
F21	(30А) Электропривод сиденья
F22	(30А)
F23	—
F24	(30А)
F25	(30А) Электронный блок управления ABS
F26	(20А) —
F27	(30А)
F28	(20А) Блок управления электрооборудованием рулевой колонки
F29	(10А)
F30	(20А) Топливный насос
F31	(30А) Электропривод сиденья
F32	(10А)
F33	(30А) Электропривод сиденья
F34	(20А) Мультимедийный блок управления
F35	(5А) Система навигации
F36	(7,5А)
F37	(5А) Телефон
F38	(5А) CD-чейнджер
F39	—
F40	(10А) DVD-чейнджер
F41	(7,5А) Блок управления комбинацией приборов
F42	—
F43	—
F44	—
F45	—
F46	—

Второй вариант

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Дополнительная информация

Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.

Возможно, полезно будет ознакомится с примером замены реле бензонасоса.

vsepredohraniteli.ru
