Блок предохранителей в салоне

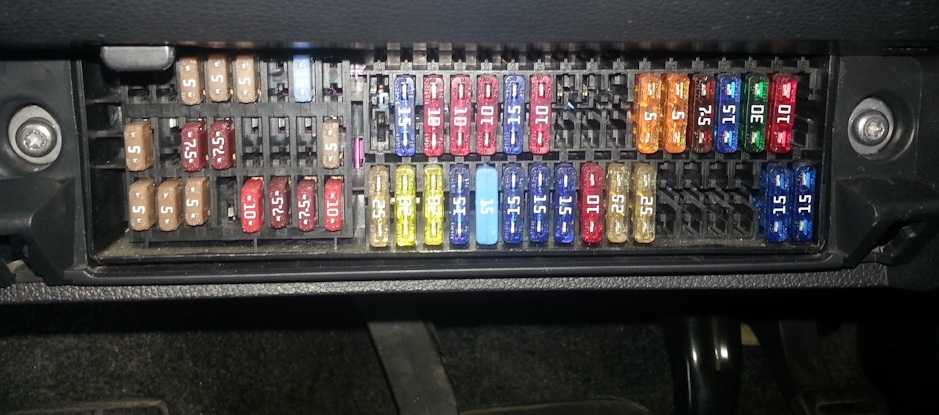

Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.

Схема предохранителей в салоне:

Назначение предохранителей в салоне:

№	Сила тока, А	Потребитель
1	10	Диагностический разъем, блок управления двигателем, топливный насос
2	5	Блок управления ABS, ESP
3	5	Подушки безопасности
4	5	Обогреватель, климатическая установка, фонари заднего хода
5	5	Электрокорректор света фар
6	5	Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex
7	—	Не используется
8	—	Не используется
9	—	Не используется
10	—	Не используется
11	—	Не используется
12	10	Блок управления центральным замком
13	10	Блок управления наружным освещением, стоп-сигналы
14	5	Блок управления АКПП, блокировка селектора
15	7.5	Блок управления освещением салона
16	10	Климат-контроль
17	—	Не используется
18	5	Датчики системы помощи при парковке
19	5	Блок управления тягово-сцепным устройством
20	5	Система помощи при трогании в подъем
21	—	Не используется
22	40	Вентилятор климат-контроля
23	30	Стеклоподъемники передних дверей
24	25	Прикуриватель
25	25, 30	Обогрев заднего стекла, дополнительный отопитель
26	20	Розетка в багажном отсеке
27	15	Реле топливного насоса, форсунки
28	—	Дополнительное оборудование
29	10	Блок управления двигателем
30	20	Блок управления АКПП
31	20	Вакуумный насос тормозной системы
32	30	Стеклоподъемники задних дверей
33	25	Электропривод люка крыши
34	20	Блок управления функциями комфорта
35	5	Охранная сигнализация
36	20	Омыватели фар
37	20	Подогрев передних сидений
38	30	Подогрев задних сидений
39	—	Не используется
40	40	Вентилятор системы отопления
41	15	Стеклоочиститель окна двери багажника
42	15	Стеклоомыватель лобового стекла
43	15	Тягово-сцепное устройство
44	20	Тягово-сцепное устройство
45	15	Тягово-сцепное устройство
46	5	Обогрев жиклеров стеклоомывателей
47	5	Реле дополнительного отопителя
48	—	Не используется
49	5	Переключатель освещения

Блок предохранителей Skoda Oktavia A4, Oktavia Tour

Рассмотрены автомобили Шкода Октавия А4 и Октавия тур с бензиновыми, дизельными двигателями с 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Где расположены предохранители и реле.

Большинство предохранителей установлено в монтажном блоке в салоне в левом торце панели прибо­ров под пластмассовой крышкой.

Расшифровка

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

Реле

Для доступа к монтажному блоку реле в панели приборов необходимо снять облицовку панели.

1 — реле звукового сигнала; 2 — коммутационное реле; 3 — усилитель освещения; 4 — реле топливного насоса; 5 — блок управления работой стеклоочистителя

Плавкие перемычки и предохранители в монтажном блоке, расположенном в моторном отсеке Skoda Oktavia A4, Oktavia Tour

Для доступа снимите крышку аккумуляторной батареи

Подкапотный монтажный блок

Номинал, А	Защищают
5	Цепи проводов диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления
10	Используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса
15	Цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника
20	Зажигание, модуль управления бортовой сетью и правыми осветительными приборами
30,40,50	Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS

Точки подключения автосигнализации на Skoda Octavia Tour 2008

Под рулём: +12 Вольт — красный зажигание — чёрный повороты — чёрный/белый и чёрный/зелёный стартер — красный/чёрный

центральный замок (-) — чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери

бензонасос (+) — синий/красный в блоке предохранителей

концевики дверей (-) — коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки

концевик багажника (-) — коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10

Предохранитель прикуривателя шкода фабия

Он находится под рулевым колесом и прикрыт защитным кожухом.

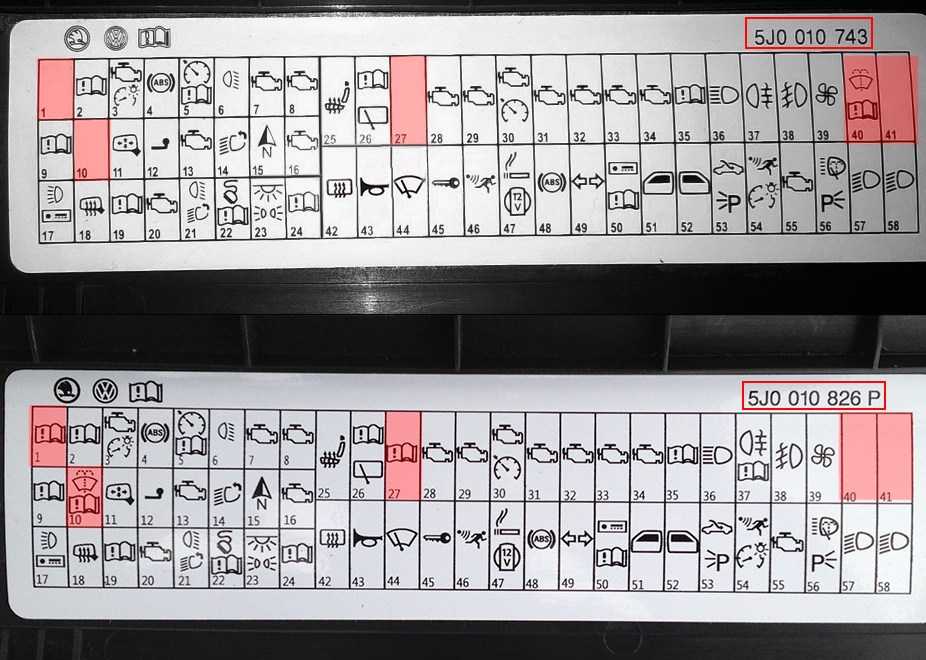

На задней крышке должно быть обновленное описание агрегата для вашего автомобиля.

Серийный номер этого обозначения будет размещен в правом углу. Вот 4 наиболее распространенных варианта:

• 5J0010675 — Fabia с 2007 по 2010 год.
• 5J0010743 — Fabia с 2010 по 2012 год
• 5J0010623A — Fabia 2 с 2007 по 2010 (дорестайлинг)
• 5J0010826P — Fabia с 2012 по 2015 год

Следовательно, обозначение может измениться.

1. Не принято
2. Реле стартера 5А
3. 7.5A Электроника двигателя, блок управления бортовой сетью, регулятор угла наклона фар, диагностика интерфейса шины данных, стабилизатор напряжения
4. Блок управления АБС 5А, датчик угла поворота рулевого колеса, кнопка режима Старт-стоп
5. Устройство круиз-контроля 5А (для бензиновых двигателей)
6. 10А Фонарь заднего хода, (для автомобилей с МКПП)
7. 5A Блок управления двигателем, Система зажигания (для автомобилей с механической коробкой передач), 7.5A Электронная система двигателя, Рычаг предварительного выбора автоматической коробки передач
8. 5A Выключатель педали тормоза, Выключатель педали сцепления, Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулировкой угла наклона фар, Блок управления кондиционером, климат-контролем, вентилятором радиатора, блоком управления парктроником.
10. не принято
11. 5A Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознавания прицепа
13. 5A Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач
14. 10A Модуль адаптивного света левой фары, Модуль адаптивной фары правой стороны
15. Преобразователь напряжения 5А 12В / 5В, Навигация
16. 5A Блок управления двигателем, реле топливного насоса, датчик спидометра (для автомобилей без АБС), блок управления топливным насосом
17. 7.5A Левая или правая лампа дневного света (ДХО), левый или правый светодиодный модуль ДХО и габаритный свет
18. 5A Обогрев наружных зеркал заднего вида
19. 5A Контакт S
20. 15А Блок управления топливным насосом
21. 10A Фонарь заднего хода для автомобилей с АКПП или противотуманными фарами при подключении через BCM
22. 7,5А Панель приборов, диагностический разъем, блок управления, многофункциональное рулевое колесо (без системы старт-стоп)
23. 15А Внутреннее освещение кузова, полка для хранения, освещение багажного отделения
24. 5А Блок управления бортовой электросетью автомобиля
25. Сиденья с подогревом 20А
26. Электродвигатель заднего стеклоочистителя 10А
27. не принято
28. 10A Электроника двигателя
29. 10A Электроника двигателя
30. 15A / 20A Топливоподкачивающий насос, трансформатор высокого напряжения системы зажигания, датчик положения педали сцепления, реле малой тепловой мощности, круиз-контроль (для дизельных двигателей)
31. Лямбда-зонд 10А
32. 15A Клапан регулировки давления топлива
33. 15А Блок управления двигателем
34. 20A Вакуумный насос тормозной системы, Блок управления двигателем, Электронная система двигателя
35. 5А Контрольная лампа корректора фар
36. 15A Дальний свет
37. 7.5A Левая задняя противотуманная фара, задняя противотуманная фара
38. 10A Противотуманная фара
39. Вентилятор 30А для приточного воздуха
40. Выключатель стеклоочистителя заднего стекла 15А, резистор обогрева омывателя лобового стекла
41. не принято
42. 25А Обогрев заднего стекла
43. 20A Звуковые сигналы
44. Электродвигатель стеклоочистителя 20А
45. 10А Электродвигатель центрального замка в крышке багажника (Центральный замок)
46. 15А Противоугонная сигнализация (для системы старт-стоп)
47. Прикуриватель 15А, розетка 12В
48. Блок управления АБС 15А
49. 15A Указатель поворота
50. 10A Радионавигация
51. 25A Блок управления двери водителя, Блок управления задней левой двери
52. 25A Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25A Блок управления сдвижной крышей
54. Противоугонная 15А (без системы старт-стоп)
55. Механическая коробка передач с двойным сцеплением 30А
56. 25А Реле омывателя фар
57. 15A Ближний свет и диапазон фар, левая сторона
58. 15А Лампа наклона для ближнего света и передних фар, правая сторона

Предохранитель №47, 15А, отвечает за прикуриватель. А для уборщицы номер 10 или 40.

Блок реле

Расположен в дальнем конце приборной панели за левой крышкой.

• R9 — реле кондиционера;
• R4 — реле подачи топлива на напорную магистраль;
• R1, R6, R11-R15 — резерв;
• R8 — реле топливного насоса;
• R7 — реле передних габаритных огней;
• R5 — силовое реле;
• R10 — контакт реле «Х»
• R2 — реле обогрева лобового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

№	Деловое свидание, встреча
R1	Отключение кондиционера при полностью открытой дроссельной заслонке
R2	Высокоскоростной режим вентилятора охлаждения двигателя
R3	Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

№	Расшифровка	Ток, А
Делает	Дополнительный отопитель (отопитель РТС)	80
FB	Передача инфекции	60
FC	Дополнительный отопитель (отопитель РТС) свечи накаливания (дизельный двигатель)	60
FD	Вентилятор охлаждения и кондиционер	40
FE	Светильники и общий электронный модуль (GEM)	60
FF	Включить	60
FG	Двигатель и светотехника	60
FH	Лобовое стекло с подогревом, АБС, ESP, лобовое стекло	60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

Делает	Дополнительный отопитель 80А (отопитель РТС)
FB	Коробка передач 60А
FC	60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD	40A Вентилятор охлаждения и кондиционер
FE	60A Светильники и общий электронный модуль (GEM)
FF	Зажигание 60А
FG	60А Мотор и осветительные приборы
FH	Лобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHD	Правый руль

№	А	Деловое свидание, встреча
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Осветительные приборы
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции
F5	ветры	АБС, ESP
F6	тридцать	АБС, ESP
F7	7,5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Левый ближний свет
F10	10	Правый ближний свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	ветры	Блок управления двигателем, катализатор
F14	тридцать	Стартер
F15	ветры	Бензонасос
F16	3	Блок управления двигателем (память)
F17	15	Выключатель
F18	15	Магнитола, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21	—	Не используется
F22	7,5	Левый габаритный огонь
F23	7,5	Правые габаритные огни
F24	ветры	Центральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F25	15	Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26	ветры	Обогрев заднего стекла (модуль кузовной электроники (GEM))
F27	10	Звуковой сигнал (модуль электроники кузова (GEM))
15	Звуковой сигнал (модуль электроники кузова (GEM))
F28	3	Аккумулятор, генератор
F29	15	Легче
F30	15	Включить
F31	10	Выключатель
ветры	Разъем прицепа
F32	7,5	Зеркала с подогревом
F33	7,5	Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34	ветры	Лука
F35	7,5	Сиденья с подогревом
F36	тридцать	Стеклоподъемники
F37	3	АБС, ESP
F38	7,5	Модуль кузовной электроники (GEM (контакт 15))
F39	7,5	Воздушная подушка
F40	7,5	Передача инфекции
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	тридцать	Лобовое стекло с подогревом
F43	тридцать	Лобовое стекло с подогревом
F44	3	Магнитола, диагностический разъем (клемма 75)
F45	15	Стоп-сигнал
F46	ветры	Передний дворник
F47	10	Задний стеклоочиститель
10	Передний дворник (высокая скорость)
F48	7,5	Фары заднего хода
F49	тридцать	Двигатель обогревателя
F50	ветры	Противотуманные огни
F51	15	Джек
F52	10	Левый дальний свет
F53	10	Правый дальний свет
F54	7,5	Разъем прицепа
F55	—	Не используется
F56	ветры	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Осветительные приборы
R2	Лобовое стекло с подогревом или Ближний свет
R3	Включить или Дневные ходовые огни
R4	Ближний свет или Включить
R5	Ослепительный или Стартер
R6	Бензонасос или Сложите зеркала
R7	Стартер или Лобовое стекло с подогревом
R8	Вентилятор или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система загрузки или Сложите зеркала
R11	Блок управления двигателем или Бензонасос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

№	Реле
R1	Кондиционирование воздуха
R2	Вентилятор
R3	Дополнительный отопитель (отопитель РТС) или Фары заднего хода
R4	Дополнительный отопитель (отопитель РТС)

Устройство и принцип работы прикуривателя

Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.

1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.

Оплаченные ссылки

Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму
