Предохранители и реле opel / vauxhall zafira b (2006-2014)

Коробка передач

Опель зафира отзывы владельцев: все минусы, недостатки, плюсы

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

Блоки предохранителей

Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.

Монтажный блок

Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью

Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.

Обозначение	Назначение
1	Работа стеклоподъемников.
4	Обогрев сидений, стекол.
5	Подушка безопасности.
11	Обогрев заднего стекла.
12	Включение/выключение стеклоочистителя.
14	Кондиционер и отопитель.
27	Подача звука противоугонной сигнализации.
30	Защита розетки.
39,40	Обогрев передних сидений.

Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.

Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.

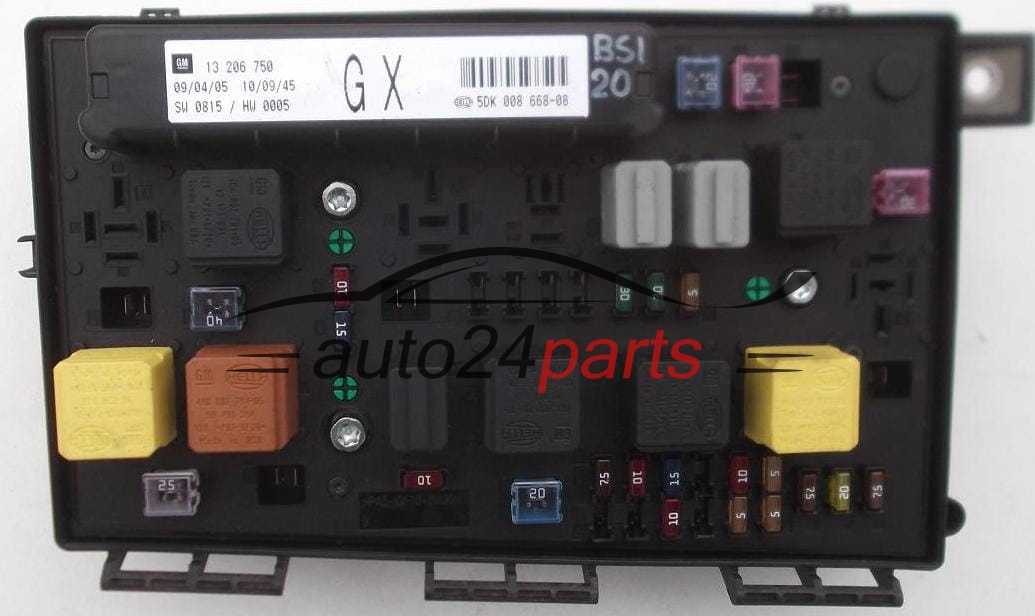

Основной блок

Найти основной агрегат можно под капотом автомобиля

Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов

Обозначение	Назначение
1,2	Работа основной системы.
3,4	Обогрев салона с помощью печки, климат-контроль, работа кондиционера.
5	Вентилятор.
7	Стеклоочистители.
8	Подача сигнала.
9	Дворники передних фар.
13	Работа противотуманных фар.
17	Подача и фильтрация топлива.

Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы

На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием

Дополнительный блок

Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.

Таким образом, данный блок берет часть нагрузки монтажного блока на себя.

Замена предохранителей

При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.

Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.

Под капотом

Порядок замены следующий:

1. Выключить зажигание.
2. Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
3. Щипцы и запасные предохранители находятся в блоке багажника.
4. Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
5. Вынуть неисправную плавкую вставку и заменить новой.
6. Проверить работоспособность цепи.
7. Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.

Разница между сгоревшим и целым предохранителями

Щипцы для вынимания предохранителя из гнезда

В салоне

На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:

1. Выключить зажигание.
2. Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
3. Снять корпус, закреплённый на шлицевых винтах (4 шт.).
4. Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
5. Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
6. Проверить работу электрики.
7. Собрать все обратно.

На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.

В багажнике

Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.

Алгоритм действий:

1. Выключить зажигание.
2. Открыть заднюю дверь.
3. Найти на боковой обшивке с водительской стороны крышку.
4. Нажать на два фиксатора и снять её.
5. Определить вышедшую из строя деталь.
6. Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
7. Проверить электрическую цепь.
8. Уложить щипцы на место.
9. Закрыть крышку.

Тест-драйв

Специалисты высоко оценивают возможности автомобиля, укомплектованного двухлитровым дизельным двигателем и автоматической трансмиссией. Именно такой вариант минивэна Опель Зафира был представлен официальным дилером компании для тест-драйва видео, которого представлено в данной статье. Профессиональный автогонщик и домохозяйка оценили удобство и ходовые качества автомобиля в разных условиях движения.

В напряженном городском трафике испытатели отметили превосходную обзорность с водительского места. На парковке, невзирая на значительные габариты, машина проявила высокую маневренность, и даже хрупкая женщина смогла припарковаться на свободное место без особых проблем. Динамичная поездка по загородному шоссе продемонстрировала неплохие способности машины к быстрым ускорениям для обгонов.

Машина устойчиво ведет себя на неровной дороге, отмечается небольшой крен при прохождении поворотов из-за достаточно большой высоты кузова. Реакции минивэна на поворот руля ожидаемо спокойные с достаточной высокой степенью информативности обратной связи. В целом оценки, данные автомобилю обоими участниками тест-драйва, достаточно высокие по всем вопросам.

Блок в багажном отделении

h2<dp>3,0,0,0,0</dp>–>

Расположен за левой обшивкой салона.

p, blockquote<dp>17,0,0,0,0</dp>–>

p, blockquote<dp>18,0,0,0,0</dp>–>

Вариант 1

h3<dp>1,0,0,0,0</dp>–>

Схема

p, blockquote<dp>19,0,0,0,0</dp>–>

p, blockquote<dp>20,0,0,0,0</dp>–>

Обозначение

p, blockquote<dp>21,0,0,1,0</dp>–>

1	25/30А Электропривод управления передними стекло подъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электро стеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал
27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

p, blockquote<dp>22,0,0,0,0</dp>–>

Вариант 2

h3<dp>2,0,0,0,0</dp>–>

Схема

p, blockquote<dp>23,0,0,0,0</dp>–>

p, blockquote<dp>24,0,0,0,0</dp>–>

Расшифровка схемы

p, blockquote<dp>25,0,0,0,0</dp>–>

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Замена предохранителей Opel Zafira своими руками

Все по теме Замена предохранителей Opel Zafira

Subhan

Выбило ключи, авто Приора, Эбу Бош 7.9.7+ Подскажите, а где этот ‘центральный предохранитель’ находиться?

• Жолоб Комил
• А как двигатель у тебя и год?
• Юрика

Спасибо за обзор, я купил за 390000 р.. с пробегом 110000к.м и я доволен

1. Davie
2. Спасибо большое! Провода сволочи оказались
3. Welby

Полный брет Ваша проверка.. Просто решили бабла срубить с клиента.

• Carroll
• трудоемкая работа
• Поповцев Афоня
• пишите кто как боролся с данной проблемой.
• Дада

Спасибо большое за видео! Все просто и понятно! Моё почтение

Мэн

ярослав! а можно информацию про Трейлблейзер 2, дизель или бензин? нет сравнений и мало инфо про слабые места)

1. Замир Гладинцев
2. Спасибо большое за видео,поменял реле и все хорошо работает!
3. Анбар
4. Вроде как смазка должна быть на литиевой основе да
5. Лес
6. Капец, как всё просто)) монтажный пены туда залить да и дело с концом)) хаха шучу конечно
7. Огден

Дима здравствуй. Подскажи пожалуйста у меня надувается патрубок. Головку шлифонули но че то результат не важный. Бочок с крышкой поменял тоже без результат. Подскажи че да как пожалуйста

• Ильхам
• Хотел было подписаться, а тут сплошной бред.
• Kalama

Гидрокомпенсаторов в этом моторе нет!!! 2.0л тоже нет!!! Ты дебил, о машине незнаешь ничего!

1. Никодим
2. Роман, будут ли еще дорожные войны как во времена 212ого?
3. Евстюгин Путин

Михаил, подскажи на smx с срв подойдет б/у лямда? Что у них по разности сопротивления?

Реут

Почти все видео лицо свое снимает какого х…?машину снимай механик епта

• Датч
• По хорошему болта новые нужны, тоже менять нужно
• Рафаил
• Автохолд офигенная функция. Мне очень понравилась
• Овчиников Ариу

Подскажите пожалуйста. Вот у меня уже два раза поменяли эти прокладки (Опель инсигня, 9 прокладок) но все равно через месяц потехоньку начинает капать и усиливается. Вопрос: может герметикой какие то прокладки надо мазать? (меняли на СТО)

1. Леви
2. доброе время суток, Дима подскажите пожалуйста у меня гольф 3 vr6 все время работает вентилятор даже если заглушить машину дачик поменял все ровно так фишку вытаскиваю все равно работает
3. Данко

Коммнтатор встревает и мешает просмотру видео. Когда снимаешь молчи, мастер сам объяснит, что и как делать.

• Малина Ведрова
• Если есть то как искать можно подробно?
• Иисус

спасибо! как раз сегодня перегорел. только добло 1.3 у меня, но думаю проводка идентична

Botan

Спасибо огромное. Работаю на Дукато, сейчас в Бельгии, и вот такой трабл случился. Только 4 положение работало. Я уж и не знал что делать. Ты мой спаситель) Дай Бог тебе здоровья. Спасибо ещё 100000000 раз!

Владилена

Извините пожалуйста, я не по этой теме, но тоже по делу. Скажите, а продолжение про нарезку резьбы есть? Я в Ваших видео не нашла… Вы сказали, что тема состоит из двух частей… В том видео комментарии отключены, а спросить есть что

Написать комментарий

регулировка фар — Внешнее освещение — Опель Клуб Первый Российский

Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.

Регулировка фар Opel Vectra B

Следующим шагом в регулировании фар является определение центра автомобиля. Наклейте на стену полосу скотча по вертикальной линии, проходящей в диаметральной плоскости автомобиля.

Давление в шинах автомобиля должно быть достаточным, а на водительское место следует посадить человека хотя с этой же целью можно использовать груз, равный весу человека.

При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования. Именно поэтому, если Вы не можете самостоятельно выполнить данное мероприятие, обратитесь в один из профильных центров.

Фары не являются исключением.

Потому что плохо отрегулированные фары могут ослепить водителя встречного автомобиля и привести к ДТП. Конечно, на станции технического обслуживания можно провести гораздо более точную настройку фар автомобиля, однако вы можете осуществить самостоятельное корректирование фар авто.

Детали и расходники:

При этом точности такой настройку будет более чем достаточно. Рассмотрим на примере автомобиля Ваз , как можно самостоятельно отрегулировать фары автомобиля.

В данной модели устройство фар автомобиля подразумевает в себе наличие по 2 фары ближнего и дальнего света. Осуществлять настройку фар лучше поздно вечером или ночью. Система проверки, настройки и регулировки фар Перед настройкой фар авто лучше всего поставить на расстоянии 5 метров вертикальный щит или использовать вместо него ровную стену.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Немного истории и географии от автомобильного концерна Опель

Учитывая тот факт, что компания предназначена только для Европы, география распределения заводских мощностей не столь высока. Компания не обладает производственными точками в Бразилии, Индии и Африке, а также в Китае, как это принято среди современных брендов. Компания концентрирует свое производство в Европе, а также в России. Потенциальные покупатели автомобилей Opel в нашей стране приобретают именно транспорт отечественной сборки. Локализация в компании достаточно высокая, а география концерна следующая:

• в Германии работают четыре основных завода, на которых изготавливают моторы и некоторые премиальные модели;
• изготовление почти всех моделей налажено на локальных предприятиях по всей Европе;
• полноценные производственные мощности присутствуют в Бельгии, Испании, Австрии, Венгрии и Польше;
• в Великобритании действуют полноценное производство Astra и некоторых других моделей, наиболее популярных в Англии;
• российское отделение Opel с заводами в Шушарах и Калининграде выполняет производство всего модельного ряда;
• в Турции и Франции присутствует сборка автомобилей Опель на заводах сторонних корпораций в данной сфере;
• расширение корпорации продолжается исключительно в пределах Западной Европы — здесь концерн видит свой потенциальный рынок.

Развитие бренда сильно ограничено решениями General Motors. Ради развития бренда Опель компания выводит Chevrolet из европейского рынка, позволяет немцам остаться единственным официальным представителем GM в Европе. Это сулит определенное развитие корпорации и отсутствие внутренней конкуренции. В России компания была представлена очень широко, но в последний год произошло сворачивание некоторых производственных функций. Компания частично покинула рынок из-за кризиса в автомобильной сфере. Не так давно было объявлено о планах частично перенести производство в Беларусь.

Способ замены предохранителей

Если в автомобиле перестал работать электрический прибор, то первое, что необходимо сделать, надо проверить защитные устройства, отвечающие за работу этой цепи. Обнаруженную перегоревший плавкий предохранитель нужно снять и заменить на новый.

При установке новой детали, ее номинал должен быть такой же, как у вышедшей из строя. Если после установки защитное устройство сразу перегорает, это может означать одно – причина в цепи.

В моторном отсеке:

• первым делом отключают источник питания и выключают зажигание;
• при помощи отвертки отводят в сторону фиксатор крышки предохранительного блока и снимают крышку;
• внутри БП находятся запасные защитные вставки и пинцет, с помощью которого можно вынимать старые детали и вставлять новые;
• определяют неисправный предохранитель по внешнему виду (будет просматриваться перегоревшая нить, а сам корпус вставки потемнеет) или при помощи специальной лампы;

необходимо снять из гнезда вышедшую из строя деталь и поменять на новую;

• подключают аккумуляторную батарею и включают зажигание;
• если цепь работает исправно, то собирают блок в обратном порядке (укладывают на место пинцет и закрывают блок крышкой).

В салоне авто:

• способ замены предохранителей ничем не отличается от моторного отсека. Снимают клеммы аккумулятора и выключают зажигание
• находят на левой стороне авто (водительская сторона) в декоративной обшивке крышку блока
• нажатием на фиксаторы (2 шт.) снимают ее
• осматривают модуль и определяют неисправную защитную плавкую вставку
• при помощи пинцета выполняют замену старого устройства на новое
• проверяют работу электрической цепи
• если сбоев в работе нет, кладут на место пинцет и закрывают предохранительный БП крышкой.

Каждый водитель обязан знать устройство своего автомобиля. Поскольку предохранительные модули являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.

Где находятся предохранители своего автомобиля. Поскольку предохранительные блоки являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Подводим итоги

Уважаемая во многих цивилизованных странах мира марка Opel сегодня оказалась на довольно ограниченном пути развития. Бренду закрыта дорога на другие континенты, а также на очень лакомый рынок Китая. Компания не может экономить ресурсы, расположив заводы или исследовательские центры в развивающихся странах. Опель вынужден платить высокую цену за развитие в Западной Европе, так как это единственный доступный для концерна рынок. Такие ограничения поставил материнский концерн General Motors.

Тем не менее, мы видим активное развитие корпорации, смену дизайнерских особенностей транспорта и ряд других особенностей, позволяющих бренду продвигаться. Компания не стремится занять первенство на определенных рынках, но свое количество продаж она получает сполна. Ведь Опель предлагает действительно хорошие машины по отличной стоимости, чего вполне достаточно для пребывания на плаву в современном непростом и конкурентом рынке. Каковы ваши мысли о нынешнем модельном предложении компании Opel?
