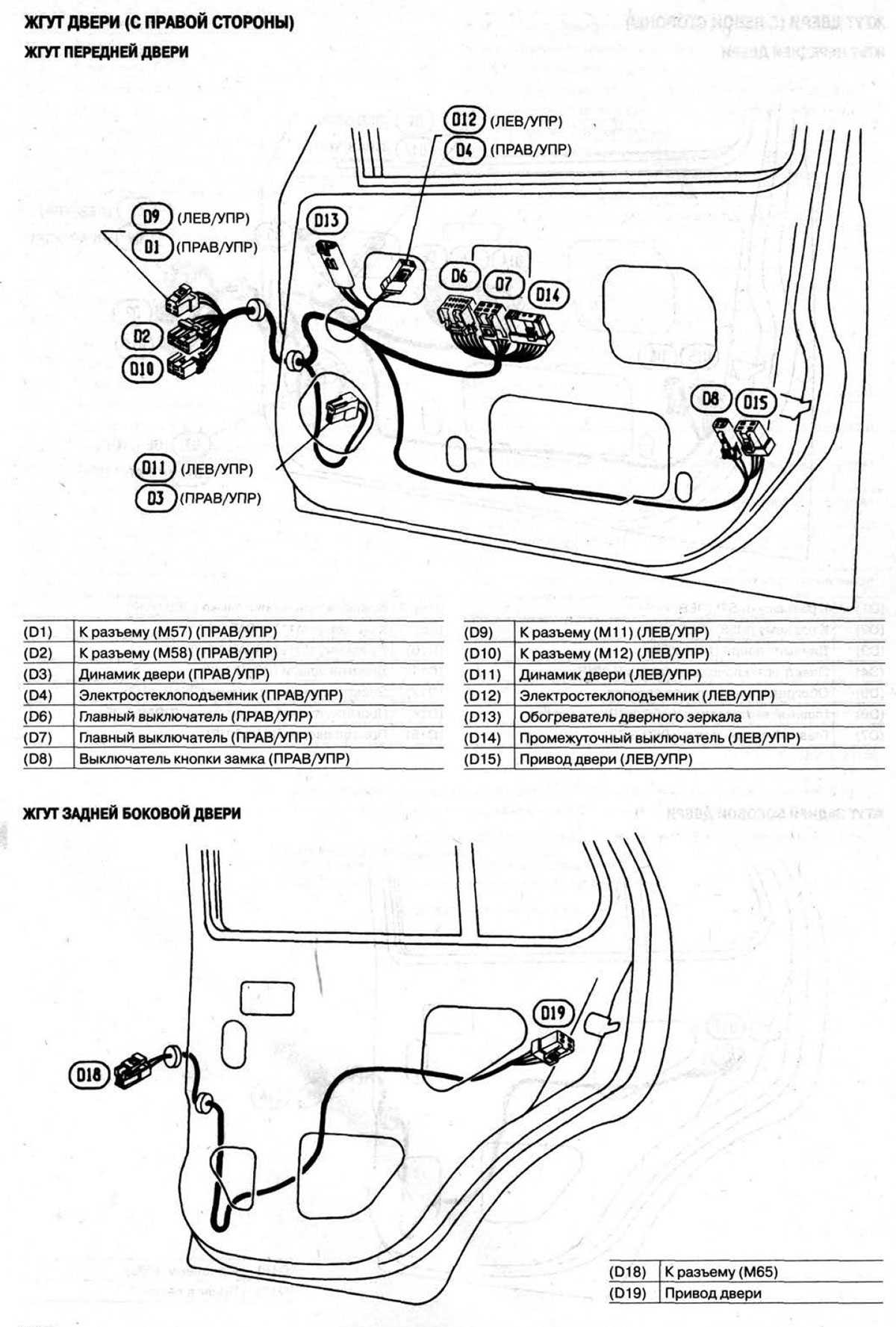

Схема ниссан марч к 11

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке,
• Силовые агрегаты не работают при подаче тока, активации режимов,
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой,
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать,
• Покупка с последующей установкой не оригинальных запчастей,
• Нарушение технологии монтажа запасных деталей, комплектующих,
• Повреждение монтажного блока с защитными модулями,
• Короткое замыкание в электрической проводке,
• Повреждение изоляции кабелей,
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса,
• Ослабленные контакты клемм.

Ниссан марч предохранители и реле

Nissan March относится к городским малолитражным переднемоторным автомобилям. Данная модель является японским братом — близнецом европейской версии Ниссан Микра. Выпускается с 1982 года. На текущее время в производстве 7-ое поколение. Первое имеет маркировку кузова К10, второе — К11, третье — К12 и т. д. В нашем материале Вы можете найти описание блоков предохранителей и реле ниссан марч для 2 (к11) и 3 (к12) поколения, выпускавшиеся в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах, а так же их схемы и описание назначения элементов.

Описание реле

1. Реле вентилятора радиатора
2. Реле переключателя селектора диапазонов
3. Реле CVT
4. Реле кондиционера
5. Реле клаксона
6. Реле увеличения оборотов х.х.
7. Реле фар/передних противотуманных фар
8. Реле обогревателя заднего стекла
9. Реле сигнала
10. Реле дополнительного электрооборудования
11. Реле зажигания-1
12. Реле зажигания-2
13. Запасной предохранитель
14. Прерыватель
15. Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
16. Реле E. G. I.
17. Реле очистителя заднего стекла
18. Реле заднего противотуманного фонаря
19. Реле зажигания-3
20. Реле заднего противотуманного фонаря (в зависимости от модели)
21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

Предохранители в салоне

Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо

Вариант 1

За прикуриватель отвечает предохранитель номер 13 на 15А.

Вариант 2

• 10А Стартер
• 10А Зажигание
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Сигнал
• 15А Противотуманные фары
• 10А Аварийная сигнализация
• 10А Габариты
• 10А Поворотники
• 10А Приборная панель
• 10А АБС
• 10А Электро усилитель руля
• 10А Подушки безопастности
• 10А Двигатель
• 10А Топливный насос
• 10А A/T Control
• 10А Кондиционер
• 15А Электро двигатель печки
• 10А Аудиосистема
• 15А Прикуриватель
• 20А Передние дворники
• 10А Зеркала и задние дворники
• 15А Обогрев заднего стекла

Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.

Замена предохранителей на Nissan Primera P12

• Отвертка с плоским наконечником;
• Дополнительное освещение;
• Комплект новых реле – коммутаторов, предохранителей;
• Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей в салоне:

• Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
• По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.

Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.

• Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
• Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
• По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.

Рекомендации по техническому обслуживанию предохранителей

Nissan Primera P12

• После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости;
• Покупайте запасные части, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилерских центрах;
• Функциональность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов на Ниссан Примера Р12 составляет 55 – 60 тыс. км.

Предохранители Nissan Primera P12

В автомобилях марки Ниссан Примера первого – третьего поколений штатное расположение монтажного блока предохранителей идентичное.

За исключением предустановленного правостороннего руля.

В такой модификации защитные модули расположены с права от рулевой колонки.

• Основной: в салоне машины, слева от руля;
• В моторном отсеке: слева от аккумуляторной батареи;
• Под капотом, слева от расширительного бачка системы охлаждения.

Защитные модули помещены в пластиковые корпусы с целью защиты от попадания влаги, пыли, грязи, образования конденсата.

Учитывая большое количество предохранителей в каждом из блоков, на тыльной стороне крышки нанесено расположение, маркировка, распиновка, расшифровка.

Процесс идентификации и замены неисправного модуля не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа может способствовать преждевременному износу оборудования.

История Nissan Micra K11 и характеристики

Данная модель машины была известна под названием Nissan March. Стартовало производство Ниссан Микра 2 в начале 1992 и вплоть до 2002 г. Такое долгое производство машины обусловлено тем, что она стала очень популярной уже через год своего существования — в 1993 году это был первый японский автомобиль, что выиграл конкурс «Автомобиль года». Кузов при производстве был 3-х или 5-дверный.

Nissan Micra K11 был снабжён силовыми агрегатами DOHC с 1,0 или 1,3 литра. Коробка передач уже в то время была автоматической, механической или стоял вариатор. Этот авто был переднеприводным, но исключение составлял 1,3 литровый двигатель с полным приводом (в максимальную комплектацию входила отделка салона из дерева и кожи).

В 1997 году Ниссан Микра К11 подвергся рестайлингу — убрали фальш-решетку радиатора, сменили задние стоп-сигналы, убрали острые углы на кузове. Новшеством послужило два новых кузова: универсал и кабриолет (он был в красном, белом или зелёном цвете). В комплектацию кабриолета входило дополнительное оборудование, которого не было в других кузовах.

Что самое интересное, — второе поколение Nissan Micra официально не поставлялось на Российский и Украинский рынки. Все машины были пригнаны автовладельцами самостоятельно из-за границы.

Технические характеристики Ниссан Микра К11

• CG10DE (0,997 л, 58-60 л.с., 79-84 Нм)

CGA3DE (1,348 л, 85 л.с., 120 Нм)

• Расход топлива Nissan Micra K11 (1.0 л) (город / трасса / смешанный цикл) — 7 / 4,7 / 6,1 литр на 100 км пробега

Расход бензина у Ниссан Микра К11 (1.3 л) (город / трасса / смешанный цикл) — 7,6 / 4,9 / 6,6 литр на 100 км пробега

Максимальная скорость однолитрового агрегата — 150 км/ч

Снаряженная масса (вес авто) — 835 кг

Объём багажника у хэтчбека — 205 литров

Hyper CVT (бесступенчатая трансмиссия «вариатор»)

Видео про краш-тест Nissan Micra K11 2000 года выпуска (фронтальный и боковой урады):

https://youtube.com/watch?v=UiqxRFFpT1k

Toyota Corona 2.0 4WD › Logbook › замена главного предохранителя

Запись не интересная, но познавательная.Ещё у старого хозяина перегорели два основных преда — главный 100А и АБС 60А. Почему — хз. Выход из положения — жучок.

Согласен, хреново, но работает. Все руки как-то не доходили поменять на целые преды — работает же)Наконец собрался поменять и столкнулся с проблемой — не так то это и просто. Пред на АБС я поменял ранее, а сейчас пришел 100А.

Пред хюндаешный, стоит 70р, оригинальный тойотовский 390. Преды абсолютно одинаковые.И так — для начала откручиваем блок предов

далее надо вынуть саму колодку с тремя главными предохранителями. Для этого надо отверткой подогнуть два стопорапервый и второйдалее выдавливаем колодкуколодка снаружитеперь видим, почему без снятия колодки демонтаж преда физически не возможен — через дырки в ножка он прикручен к клеммам — с одной стороны головка на 10, с другой на 8 (отверткой почти наверняка не открутится).

ЗАЧЕМ? незнаю! Я понимаю, что получается дикий контакт, и такое понятие как «плохой» контакт отсутствует. Но поменять «побыстрому» в дороге эти два предохранителя не представляется возможным. Ладно АБС, но главный…

Собираем в обратном порядке. надеюсь, информация была полезна.

Как заменить предохранитель центрального замка на Ваз 2110 своими рукамиОтлично, теперь перейдем к пошаговой инструкции…

Mazda 6 — Enjoying of control! › Бортжурнал › Предохранители — Расшифровка! Мазда 6 2002-2007…

На автомобилях УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365…

Блок реле и предохранителей Лада Калина Перед заменой предохранителя необходимо определить и устранить причину перегорания…

Предохранители и реле Renault Kangoo 2 Рено Кангу 2 многофункциональный (грузовой или пассажирский) и при…

Предохранители и реле Daewoo Matiz в моторном отсеке

A — высокая скорость работы вентилятора охлаждения радиатора. См. F15.

B — главное реле. Отвечает за цепи электронного блока управления (ЭБУ), муфты кондиционера, вентилятора системы охлаждения (радиатора), датчики положения распредвала и концентрации кислорода, клапаны рециркуляции отработавших газов и адсорбера, форсунки. При проблемах с перечисленными приборами проверьте также предохранитель F19.

C — переключатель скорости работы печки, кнопка включения обогрева заднего стекла. При проблемах с печкой см. F6. При проблемах с обогревом см. F7.

D — противотуманные фары. См. F20.

E — бензонасос. См. F3.

F — звуковой сигнал. См. F17.

G — малая скорость работы вентилятора охлаждения радиатора. См. F15.

H — головной свет.

I — лампы габаритов, подсветка приборной панели.

J — муфта компрессора кондиционера (при наличии). См. F14.

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема соединений блока реле и предохранителей, расположенных в салоне
2. Схема соединений блока реле и предохранителей, расположенных в салоне (продолжение)
3. Схемы освещения задней части автомобиля
4. Схема пуска и заряда (двигатель 1,0л)
5. Система управлением двигателем 1,0л (начало)
6. Система управлением двигателем 1,0л (продолжение)
7. Система управлением двигателем 1,0л (окончание)
8. Схема реле и предохранителей, расположенных в подкапотном пространстве (начало)
9. Схема соединений блока реле и предохранителей (продолжение), расположенных в подкапотном пространстве
10. Схема соединений блока реле и предохранителей (продолжение)
11. Схема соединений блока реле и предохранителей (окончание)
12. Комбинация приборов (двигатель 1,0л, начало)
13. Комбинация приборов (двигатель 1,0л, продолжение)
14. Комбинация приборов (двигатель 1,0л, окончание)
15. Система управления двигателем 0,8л (начало)
16. Система управления двигателем 0,8л (продолжение)
17. Система управления двигателем 0,8л (окончание)
18. Комбинация приборов (двигатель 0,8л, начало)
19. Комбинация приборов (двигатель 0,8л окончание)
20. Подсветка панели приборов. (двигатель 0,8л)
21. Включение света фар и корректор световых пучков
22. Противотуманные фары и фонари
23. Блок реле и предохранителей в подкапотном пространстве (двигатель 0,8л)
24. Электросхема генератора и стартера (двигатель 0,8л)
25. Схема включения фар (двигатель 0,8л)
26. Регулятор направления пучков света фар (двигатель 0,8л))
27. Противотуманные фары и фонари (двигатель 0,8л)
28. Стеклоочистители и омыватели ветрового и заднего стекла
29. Электростеклоподъёмники передних дверей, освещение салона и багажника
30. Разъёмы устройств
31. Указатели поворота и аварийная сигнализация

Схема соединений блока реле и предохранителей, расположенных в салоне

Схема соединений блока реле и предохранителей, расположенных в салоне (продолжение)

Схемы освещения задней части автомобиля

Схема пуска и заряда (двигатель 1,0л)

Система управлением двигателем 1,0л (начало)

Система управлением двигателем 1,0л (продолжение)

Система управлением двигателем 1,0л (окончание)

Схема реле и предохранителей, расположенных в подкапотном пространстве (начало)

Схема соединений блока реле и предохранителей (продолжение), расположенных в подкапотном пространстве

Схема соединений блока реле и предохранителей (продолжение)

Схема соединений блока реле и предохранителей (окончание)

Комбинация приборов (двигатель 1,0л, начало)

Комбинация приборов (двигатель 1,0л, продолжение)

Комбинация приборов (двигатель 1,0л, окончание)

Система управления двигателем 0,8л (начало)

Система управления двигателем 0,8л (продолжение)

Система управления двигателем 0,8л (окончание)

Комбинация приборов (двигатель 0,8л, начало)

Комбинация приборов (двигатель 0,8л окончание)

Подсветка панели приборов. (двигатель 0,8л)

Включение света фар и корректор световых пучков

Противотуманные фары и фонари

Блок реле и предохранителей в подкапотном пространстве (двигатель 0,8л)

Электросхема генератора и стартера (двигатель 0,8л)

Схема включения фар (двигатель 0,8л)

Регулятор направления пучков света фар (двигатель 0,8л))

Противотуманные фары и фонари (двигатель 0,8л)

Стеклоочистители и омыватели ветрового и заднего стекла

Электростеклоподъёмники передних дверей, освещение салона и багажника

Указатели поворота и аварийная сигнализация

Предохранители (электрических цепей) на Nissan Primera (P11)

,”Skip”:5,”Group”:0>” data-left-total=”11″ data-next-page=”11″ data-next-page-payers=”0″ >

Производитель	Код	Описание	Отправка ГОРОД	Цена, ГРН	Продавец
Nissan	24370C9980	Предохранитель 80а	Сегодня Хмельницкий	751,67	Показать
Nissan	24370C9980	. цена указана с доставкой в украину. connector assy-	14 дней Киев	696,00	Показать
Nissan	24370C9980	Предохранитель	Сегодня Львов	280,00	Показать
Nissan	24370C9980	Fuse	19 дней Киев	284,44	Показать
Nissan	24370C9980	Предохранитель	В наличии Киев	300,85	Показать

Запчасть Предохранитель подходит для автомобилей:

• Nissan: Almera хэтчбек (N16) , Almera седан (N16) , Almera минивэн (V10) , Maxima седан (A33) , Pathfinder внедорожник (R50) , Patrol внедорожник (Y61) , King Cab пикап (D22) , Primera хэтчбек (P11) , Primera седан (P11) , Primera универсал (WP11) , Terrano внедорожник (R20) , X-Trail внедорожник (T30) , Primera хэтчбек (P12) , Primera седан (P12) , Primera универсал (WP12) , Micra хэтчбек (K12) , Pathfinder внедорожник (R50) (USA) , Hardbody пикап (D22S) , Cabstar бортовая платформа (F24M) , Terrano внедорожник (R50) , NV200 минивэн (M20) , NV200 фургон (M20)
• Infiniti: Q седан (FGY33) (USA) , G седан (P11) (USA) , QX4 внедорожник (JR50) (USA) , M седан (Y51) , M седан (Y51) (USA) , M седан (Y51) (USA) , M седан (Y51HV) (USA)

Какое масло использовать для Nissan cg10de

Безусловно, поломка механических агрегатов не входит в планы автовладельца. Но постает вопрос, нужно ли постоянно использовать его от одного и того же поставщика. Ответ: нет. Масло можно пробовать разное, но и следить за тем, что бы оно было высокого качества и ответствовало сроку годности. Впоследствии, как ухаживаем за деталями авто, так они и служат.

Существуют разновидности масел для каждого типа двигателя, и они классифицируются по году выпуска мотора. Следует следовать таким характеристикам, так как масла данного типа помогают сберечь правильную работу мотора. Не советуют использовать аналоги или дешевые заменители продукта.

Следует помнить, что если вы используете масло низкого качества несколько раз, то негативный эффект не последует сразу, но если это войдёт в систему, то деталь может пострадать в самый неподходящий для вас момент.

Данный двигатель долго не поддается механическим повреждениям и прослужит внушительное время. Вам просто стоит время от времени вносить коррективы в его работу.

На сегодня предоставлен целый список масел для cg10de, вам нужно подобрать со своим механиком наиболее подходящий продукт. А если у вас нет времени, то можете смело использовать Kixx Neo 0W-30, оно очень бережно относится ко всем деталям метки ГРМ.

Двигатель будет работать в норме при использовании масел:

• Dragon 0W-30 API SN;
• Petro-Canada Supreme Synthetic 0W-30 API SN;
• Amtecol Super Life 9000 0W-30;
• Amsoil Signature Series 0W-30;
• Idemitsu Zepro Touring 0W-30 API SN/CF;
• ZIC X7 FE 0W-30;
• Kixx Neo 0W-30;
• United Eco Elite 0W-30 API SN ILSAC GF-5.

При использовании Idemitsu Zepro Touring 0W-30 API SN/CF двигатель работает в положенном темпе и не издает жужжащих звуков.

Nissan Micra, March 1992-2002. Руководство по эксплуатации, устройство, техническое обслуживание, ремонт

Автомануал по ремонту Nissan March в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Формат: pdf

Размер файла: 187,7 Mb

электронная книга в формате pdf

• Предупреждение
• Загрузка

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Что вы найдете в книге по ремонту Nissan March?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Nissan March.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Nissan March.

Описание книги

Книга по ремонту Nissan March

Эксплуатация любого автомобиля Nissan March невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Nissan March содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Nissan March разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Nissan March);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Nissan March).

Любая из процедур ремонта Nissan March приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Nissan March высококвалифицированными автомеханиками.

Книга «Nissan Micra, March 1992-2002. Руководство по эксплуатации, устройство, техническое обслуживание, ремонт» необходима, чтобы диагностика и ремонт Nissan March могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Nissan March Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

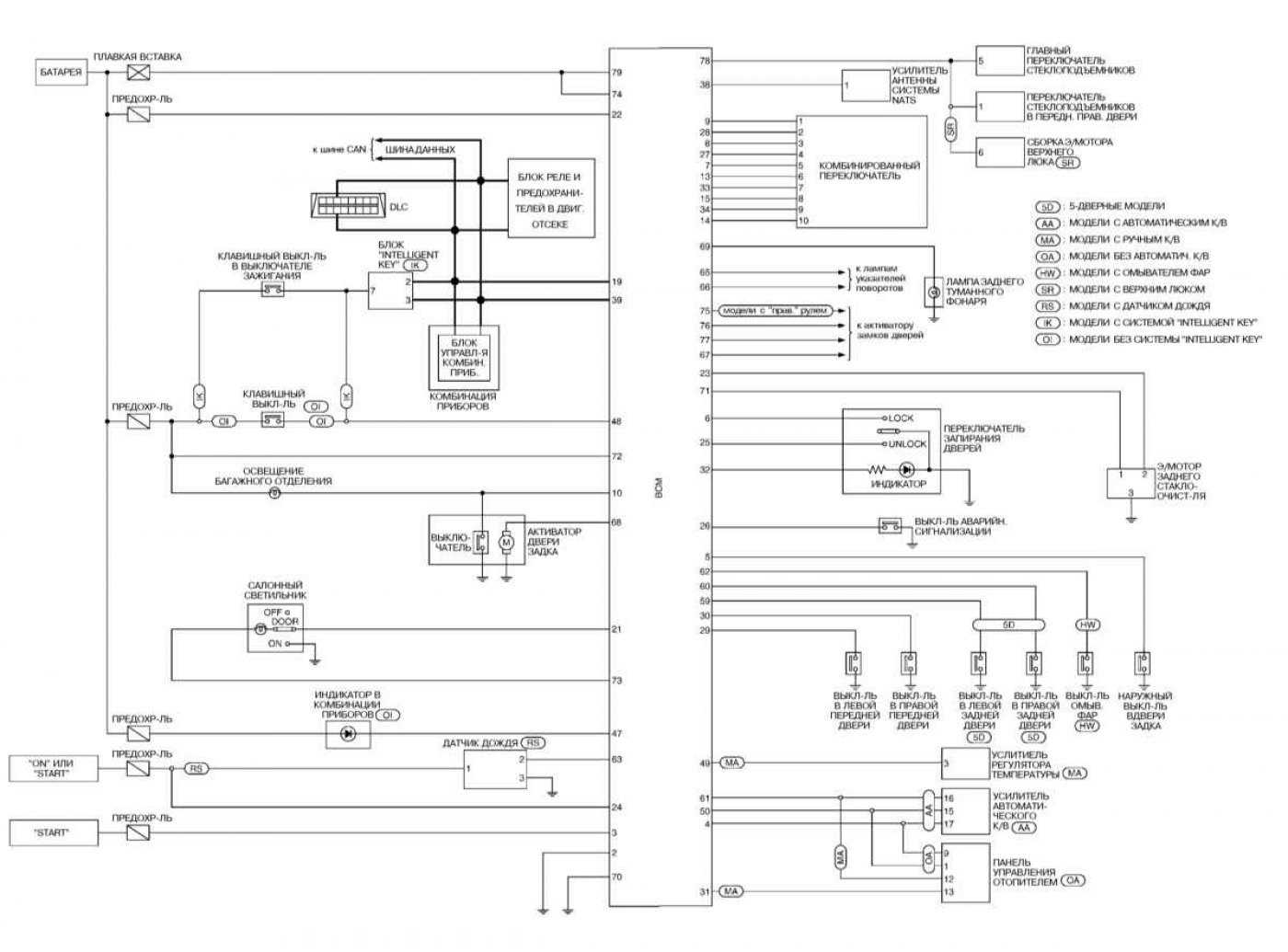

Предохранители и реле Nissan March (Micra) K12 2002-2010 в моторном отсеке

Теперь переходим к расшифровке реле и предохранителей в блоке.

1	Блок управления кондиционером — за панелью управления отопителем
2	Датчик солнечного света (система кондиционирования)
3	Датчик температуры воздуха на впуске (кондиционер/отопитель)
4	Датчик удара (SRS)
5	Датчик удара, со стороны водителя- под сиденьем
6	Датчик удара, со стороны пассажира — под сиденьем
7	Блок управления противоугонной систем ой – если установлен
8	Аккумуляторная батарея
9	Реле центрального замка — «keyless entry», если есть
10	Диагностический разъем (DLC)
11	Реле нагревателя охлаждающей жидкости — дизель
12	Блок предохранителей/реле, моторный отсек 1
13	Блок предохранителей/реле, моторный отсек 2
14	Блок предохранителей/реле, моторный отсек З
15	Блок предохранителей/реле, моторный отсек 4 — дизельный двигатель
16	Блок предохранителей/реле приборная панель
17	Дополнительный предохранитель (Main250A) — аккумуляторная батарея
18	Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя
19	Звуковой сигнал — за решеткой радиатора
21	Транспондер иммобилайзера- замок зажигания
24	Многофункциональный блок управления 2 — функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель/омыватель лобового стекла
25	Блок управления навигационной системы — в блоке аудиосистемы (если есть)
26	Датчик температуры окружающего воздуха
27	Выключатель запрещения запуска — на КПП
28	Блоку правления усилителем рулевого управления
29	Электронный блок управления SRS
30	Электронный блок управления КПП
31	Маршрутный компьютер

Второй блок в моторном отсеке.

И далее расшифровка предназначение предохранителей…

1	Реле обогревателя заднего стекла
2	Реле системы управления двигателем
3	Реле ближнего света фар
4	Реле передних противотуманных фар
5	Реле стартера
6	—
7	Реле электродвигателя вентилятора системы охлаждения — высокая скорость
8	Реле электродвигателя вентилятора системы охлаждения- низкая скорость
9	Реле основных цепей зажигания
F31	—
F32	—
F33	(10А) Правая фара — дальний свет, система освещения в дневное время- если есть
F34	(10А) Дальний свет- левая фара, система освещения в дневное время- если есть
F35	(10А) Задний правый габарит
F36	(10А) Задний левый габарит
F37	—
F38	(20А) Очиститель лобового стекла
F39	(15А) Ближний свет- левая фара, система освещения в дневное время — если есть
F40	(15А) Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар
F41	(10А) Реле кондиционера
F42	—
F43	—
F44	—
F45	(15А) Реле обогревателя заднего стекла
F46	(15А) Реле обогревателя заднего стекла
F47	(15А) Реле топливного насоса
F48	(10А) Электронный блок управления КПП
F49	(10А) Анти блокировочная система тормозов (ABS)
F50	(10А) Выключатель запрещения запуска
F51	(20А) Реле блока управления дроссельной заслонкой
F52	(20А) Управление двигателем
F53	(10А) Подогреваемые кислородные датчики
F54	(10А) Форсунки
F55	(20А) Противотуманные фары

 Третий блок самый маленький. Здесь установлены силовые предохранители.

F1	(80А) Электронный блоку правления ABS
F2	(80А) Многофункциональный блок управления 1
F3	(60А) Блок предохранителей/реле — моторный отсек 1 (F45-F46),(F51-F52), реле основных цепей зажигания
F4	(80А) Блок предохранителей/реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя

…теперь переходим к предохранителям в салоне.
