Предохранители и реле в ниссан либерти

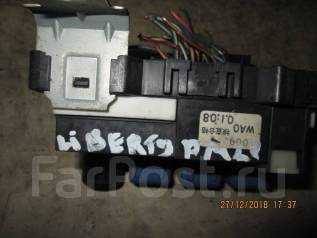

Описание предохранителей : расположение, схемы, цена

Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.

Схема расположения реле – коммутаторов

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Головной свет
K 2	Дроссельная заслонка
K 3	Стеклоподъемники
K 4	Противотуманные фары задние
K 5	Зажигание
K 6	Топливная аппаратура
K 7	Электрическое оборудование
K 8	Резервация
K 9	Резервация
K 10	Резервация
K 11	Резервация
K 12	Стоп сигналы
K 13	Подсветка
K 14	Освещение салона
K 15	Резервация
K 16	Резервация
K 17	Резервация
K 18	Электронный блок управления силовым агрегатом

Схема установки предохранителей

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)

Признаки неисправности предохранителей на Ниссан Примера третьего поколения

• На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке,
• Силовые агрегаты не работают при подаче тока, активации режимов,
• Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой,
• В месте дислокации защитных модулей слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать,
• Покупка с последующей установкой не оригинальных запчастей,
• Нарушение технологии монтажа запасных деталей, комплектующих,
• Повреждение монтажного блока с защитными модулями,
• Короткое замыкание в электрической проводке,
• Повреждение изоляции кабелей,
• Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса,
• Ослабленные контакты клемм.

Блоки под капотом

Блок предохранителей и реле

Расположен в левой части моторного отсека, рядом с аккумулятором.

Обозначение предохранителей

p, blockquote 23,0,0,0,0 —>

1	60A ABS — АБС
2	140A ALT — Система заряда
3	40A RDI FAN — Вентилятор системы охлаждения
4	40A CDS FAN — Вентилятор системы охлаждения
5	30A RR DEF — Обогрев стекла двери задка и наружных зеркал
6	50A HEATER — Вентилятор отопителя
7	15A H — LP R UPR — Правая фара, дальний свет
8	15A H — LP L UPR — Левая фара, дальний свет
9	25A A / F HTR — Датчик качества рабочей смеси
10 11	–
12	15A H — LP R LWR — Правая фара, ближний свет
13	15A H — LP L LWR — Левая фара, ближний свет
14	15A HAZARD — Аварийная сигнализация, указатели поворотов
15	20A AM 2 — Система запуска
16	20A TEL — Телефон
17	20A FL DOOR
18	–
19	7,5A ALT — S — Система зарядки
20	10A HORN — Противоугонная система, клаксон
21	20A EFI — Впрыск топлива
22	10A DOME — Внутреннее освещение, указатели и измерители, многофункциональный дисплей
23	7,5A ECU — B — Бортовой компьютер
24	20A RAD №1 — Аудиосистема
25 26 27	–
28	50A MAIN — Система запуска

Расшифровка реле

p, blockquote 24,0,0,1,0 —>

• A — Отсутствует
• B — Реле ABS SOL
• C — Реле вентилятора №3
• D — Реле вентилятора №1
• E — Реле э/мотора ABS
• F — Реле вентилятора №2
• G — Реле датчика A/F
• H — Отсутствует
• I — Реле фар
• J — Реле стартёра
• K — Реле обогрева стекла двери задка и наружных зеркал
• L — Реле магнитной муфты К/В
• M — Реле клаксона и противоугонной системы
• N — Реле впрыска топлива

p, blockquote 27,0,0,0,0 —>

• A — Реле разрыва цепи
• B — Главное реле двигателя
• C — Реле обогрева наружных зеркал

Блок реле 2

p, blockquote 30,0,0,0,0 —>

• 1 — 7,5А Предохранитель дневного света фар (DRL)
• А — Реле № 2 DRL
• B — Реле № 4 DRL
• C — Реле № 3 DRL

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

На этом всё. Если есть что добавить — пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/toyota/harrier-lexus-300.html

Nissan Avenir Expert — предохранители и реле

Nissan Avenir — универсал среднего класса, выполненный на платформе второго поколения Nissan Primera. Первое поколение производилось в кузове с маркировкой W10 в 1990, 1991, 1992, 1993, 1994, 1995, 1996, и 1997 годах. Второе поколение обозначалось W11 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Nissan Expert это грузопассажирский «универсал» на базе авенир. Поэтому расположение блоков у них схожее. Мы представляем описание блоков с предохранителями и реле, для автомобилей ниссан авенир и ниссан эксперт, места их расположения, а так же схемы с расшифровкой элементов.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Автомобиль PDF Руководство, электрические схемы и коды неисправностей DTC

Коды неисправностей NISSAN DTC — Primera, Qashqai, Almera, Juke, Murano, Patrol, X-Trail, Pathfinder, Sunny, Tiida, Teana, нашей эры

Некоторые NISSAN Руководства по эксплуатации и обслуживанию автомобилей PDF и множество схем подключения на странице выше — 370Z, Altima, Armada, Cube, Frontier, GT R, Juke, Leaf, Maxima, Murano, Pathfinder, Quest, Sentra, Titan, Versa, Xterra ; Nissan Автомобили EWD s; Коды неисправностей автомобиля Nissan DTC.

Первый легковой автомобиль Datsun сошел с конвейера в 1935 году, а вскоре Nissan начали экспортировать в Австралию. В 1937 г. Datsun Type 15 — первый серийный автомобиль в Японии, который также был представлен в виде минивэна и пикапа.

С расширением производства Nissan решил начать производство в США. Благодаря дизайнеру Уильяму Р.Горхэм, они смогли достичь в 1958 году своей цели. Модели Экспорт в США начался с 1200 седанов с двигателем 48 л.с. и компактного пикапа с 37 л.с., который впоследствии стал лидером продаж на 50 лет.

К 60-му году Nissan уже заработал себе имя по обе стороны Тихого океана. Вскоре компания перешла на другую часть рынка, продав спортивные автомобили. В Первым был узкий родстер SPL 210 со складывающимся мягким верхом и двигателем мощностью 48 л.с., который позже был обновлен до версии двигателя мощностью 85 л.с.

«Кормящий» рынок США, в 1962 году Nissan Bluebird синхронизирован с 3-ступенчатой ​​коробкой передач. В секторе бездорожья Patrol дебютировал с щедрым количеством лошадиных сил, которые есть на рынке. рекламируется как способный «лазить по деревьям». В 1967 году Roadster 2000 был выпущен на обозрение ничего не подозревающей публики, а также в мире гонок, которое он взял штурмом.

Линия Sport продолжена в 70-х годах линией «Z», единственной существующей по сей день.В 1970 году 240Z становится самым продаваемым спортивным автомобилем в мире, предлагая качество и комфорт по доступной цене. доступная цена. Продажи в Америке продолжали расти, пока, наконец, в 1975 году Datsun не стал импортером номер 1 в Соединенных Штатах.

Nissan начал расширяться в 80-х, чтобы идти в ногу со спросом, и открыл новые заводы. И только когда все подумали, что Ниссан не сможет сделать Более того, появился совершенно новый бренд Nissan , ориентированный на более роскошный сегмент рынка, Infiniti.В 1989 году головная компания Nissan отметила свой миллионный автомобиль, произведенный в США.

Поскольку в 90-е годы были построены новые заводы, в линейку добавились новые модели с целью монополизации рынка. Седан Altima и Sentra стали фаворитами как самые продаваемые модели модельного ряда Nissan . Затем, в 1999 году, пришло время для европейского рынка, и Nissan подписал соглашение с французским производителем Renault , чтобы поделиться опытом и сильными сторонами друг друга.

В 2002 году концепция «Z» возродилась с появлением спорткара модели 350Z, который быстро завоевал сердца автолюбителей. И в итоге вскоре был выпущен GTR, суперкар, ставший основным. клад Nissan .

Источник статьи: http://kia-revolt.ru/raznoe/shema-predohranitelej-nissan-liberti.html

Общее расположение блоков

Схема

Описание

1	Электронным блок управления кондиционером
2	Блок управления электродвигателем вентилятора кондиционера отопителя, перед. (с автоматическим управлением температурой)
3	Блок управления электродвигателем вентилятора кондиционера отопителя, зад. (с автоматическим управлением температурой)
4	Усилитель сигнала антенны – за потолочной панелью
5	Блок управления противоугонной системой блок управления центральным замком — под сиденьем водителя (^08/97)
6	Блок управления противоугонной системой — в многофункциональном блоке управления (09/97^)
7	Звуковой сигнал противоугонной системы — резонатор системы впуска (^04/00)
8	Звуковой сигнал противоугонной системы — резонатор системы впуска (05/00^)
9	Антенна аудиосистемы — правое заднее боковое стекло
10	Дополнительная аккумуляторная батарея — под сиденьем пассажира, если есть
11	Реле дополнительной аккумуляторной батареи (11/98^) — под передним правым сиденьем
12	Блок управления дополнительным отопителем
13	Аккумуляторная батарея
14	Блок управления центральным замком — в блоке управления противоугонной системой — под сиденьем водителя (^08/97)
15	Блок управления центральным замком — в многофункциональном блоке управления (09/97^)
16	Блок управления (при аварии) — блок 2 предохранителей /реле приборной панели
17	Блок управления системой поддержания скорости (круиз — контроль)
18	Диагностический разъем (DLC) — ^04/00 — под передней пепельницей
19	Диагностический разъем (DLC) — 05/00^
20	Блок управления левым передним стеклоподъемником -дверь
21	Блок управления левым задним стеклоподъемником — дверь
22	Блок управления правым передним стеклоподъемником — дверь
23	Блок управления правым задним стеклоподъемником — дверь
24	Блок управления электродвигателем вентилятора системы охлаждения
25	Электронный блок управления 4WD — на муфте
26	Блок предохранителей /реле, приборная панель 1 — в многофункциональном блоке управления (09/97^)
27	Блок предохранителей /реле приборная панель 2
28	Блок предохранителей /реле приборная панель 3
29	Блок предохранителей /реле, моторный отсек 1
30	Блок предохранителей /реле, моторный отсек 2
31	Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой)
32	Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой)
33	Звуковые сигналы — за бампером
34	Блок управления иммобилайзером — за комбинацией приборов
35	Кольцевая антенна иммобилайзера — возле замка зажигания
36	Реле указателей поворота — в многофункциональном блоке управления
37	Многофункциональный блок управления-в блоке предохранителей /реле приборной панели 1 — функции: обогреватель лобового стекла/обогреватель заднего стекла, очистители лобового стекла /очиститель заднего стекла, указатели поворота, аварийная сигнализация, лампы освещения салона, электропривод стеклоподъемников, центральный замок, дистанционное управление центральным замком, противоугонная система
38	Антенна навигационной системы, телефона
39	Блок управления системы парковки — под сиденьем водителя
40	Зуммер системы парковки, передний — под сиденьем водителя
41	Зуммер системы парковки, задний — под крышкой лампы заднего габарита
42	Дополнительный предохранитель (30А/40А), дополнительная аккумуляторная батарея — под передним правым сиденьем
43	Дополнительный предохранитель (30А), дополнительный отопитель (09/01^) — под передним правым сиденьем
44	Дополнительный предохранитель (15А), разъем 1 питания дополнительного оборудования ^ 1/98 — 05/00) – под передним правым сиденьем
45	Дополнительный предохранитель (15А), разъем 2 питания дополнительного оборудования ^ 1/98 — 05/00) – под передним правым сиденьем
46	Блок управления подогревом сиденья, со стороны водителя — под сиденьем водителя
47	Блок управления подогревом сиденья, со стороны пассажира — под сиденьем пассажира
48	Боковой датчик удара, со стороны водителя — под сиденьем водителя
49	Боковой датчик удара, со стороны пассажира — под сиденьем пассажира
50	Электронный блок управления SRS
51	Датчик высоты положения кузова, передний – корректор фар на стабилизаторе поперечной устойчивости
52	Датчик высоты положения кузова, задний — корректор фар — задняя правая полуось
53	Электронный блок управления КПП — моторный отсек, слева
54	Датчик скорости автомобиля — на КПП

Руководства по ремонту

Общее расположение блоков с предохранителями и реле в автомобиле Toyota Caldina

1. датчик разрежения в вакуумном усилителе тормозов (7A-FE, 3S-FE),
2. блок реле системы VSC,
3. датчик дав­ления наддува,
4. реле свечей накаливания,
5. резистор топливного насоса,
6. реле управления топливным насосом,
7. блок реле №2,
8. блок плавких вставок,
9. левый передний датчик SRS,
10. правый передний датчик SRS

Расположение и расшифровка блока предохранителей в моторном отсеке

Блок реле и блок плавких вставок в моторном отсеке

Реле: А — реле №1 э/д вентилятора, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — главное реле системы впрыска, F — реле №2 э/д вентилятора, G — реле №3 э/д вентилятора, Н — реле кондиционера;

Плавкие вставки: 1 — ALT 100А (120А для двигателей 3S-GTE, ЗС-ТЕ), 2 — ABS 60А, 3 — HEATER 40А — отопитель, кондиционер;

Предохранители: 4 — DOME (7,5А), 5 — HEAD LAMP RH 15А, 6 — ECU-B (10A), 7 — AM2 20A, 8 — RADIO 10A, 9 — перемычка, 10 — HEAD LAMP LH 15A, 11 — HORN 10A, 12 — ALT-S 5A, 13 — POWER-2 30A, 14 — HAZARD 10A, 15 — EFI 15A, 16 — запасной 7,5A, 17 — запасной 15A, 18 — запасной 30A, 19 — FAN SUB 30A (40A для двигателей 3S-GTE, ЗС-ТЕ), 20 — FAN SUB 40A (50A для двигателей 3S-GTE, ЗС-ТЕ), 21 — MAIN 50А, 22 — HEAD RH — правая фара (LWR) (c 12.1999), 23 — HEAD LH — левая фара (LWR) (c 12.1999).

Монтажный блок реле и предохранителей в салоне.

Расположение элементов в салоне автомобиле.

11 — левый боковой датчик SRS, 12 — инвертор DC/AC, 13 — реле инвертора (до 10.1997 г.), 14 — реле электропривода люка, 15 — правый боковой датчик SRS, 16 — электронный блок управления системой навигации (с 12.1999 г.), 17 — реле очистителя заднего стекла, 18 — электронный блок управления двигателем, 19 — центральный монтажный блок, 20 — реле управления замками дверей, 21 — интегрированное реле, 22 — блок реле №1, 23 — реле разъема подключения дополнительного электрооборудования, 24 — блок предохранителей, 25 — правый кронштейн крепления разъемов, 26 — монтажный блок под при­борной панелью в салоне, 27 — реле обогревателя лобового стекла (антиобледенителя щеток), 28 — реле корректора фар (с 12.1999 г.), 29 — блок управления блокировкой селектора АКПП, 30 — датчик замедления (ABS) (модели с VSC), 31 — датчик замедления (ABS, модели 4WD); датчик бокового перемещения (модели с VSC), 32 — центральный датчик SRS, 33 — реле отопите­ля, 34 — левый кронштейн крепления разъемов, 35 — реле топливного насоса, 36 — блок предохранителей (ЗС-ТЕ с 12.1999 г.), 37 — электронный блок управле­ния ABS, TRC и VSC.

Расположение и расшифровка блока предохранителей и реле в салоне автомобиля

Предохранитель	Номинал	Назначение
1	MIR HTR	10 A	Подогрев боковых зеркал заднего вида
2	Rr DEF	30 A	Обогреватель стекла задней двери
3	ECU-IG	15 A	Антиблокировочная система тормозов (ABS), система курсовой устойчивости (VSC), сис­тема блокировки переключения
4	TAIL	10 A	Передние и задние габариты, подсветка номерного знака
5	ST	5 A	Реле стартера, система впрыска топлива
6	IGN	10 A	Система подушек безопасности (SRS), система впрыска топлива
7	TURN	10 A	Указатели поворотов
8	WIPER	20 A	Переключатель управления стеклоочистителем и омывателем
9	GAUGE	10 A	Комбинация приборов, панель управления, кондиционером и отопителем
10	PANEL	7,5 A	Подсветка комбинации приборов и выключателей
11	CIG&RAD	15 A	Предохранитель прикуривателя тойота калдина, часы, магнитола
12	Fr FOG	15 A	Передние противотуманные фары
13	DOOR	25 A	Центральный замок
14	STOP	10 A	Стоп-сигналы

Расположение реле в блоке, расположенного в салоне.

Схема монтажного блока.

Расположение дополнительных предохранителей со стороны водителя.

1	Обозначение	Номинал	Назначение
Fr DEF	15А	Антиобледенитель щеток очистителе лобового стекла
2	ACC SOCKET	15 А	Розетки для подключения дополнительных устройств

Расположение дополнительных предохранителей со стороны пассажира.

Предохранитель	Номинал	Цепь предохранителя
1 F/HTR	20 А	Подогреватель топлива

Общее расположение блоков

Предохранители и реле в салоне

Находится с правой стороны за перчаточным ящиком.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Видео пример расположения и замены предохранителя прикуривателя.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

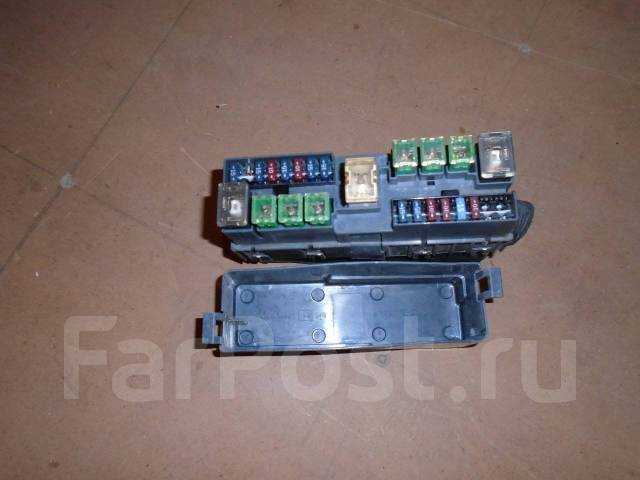

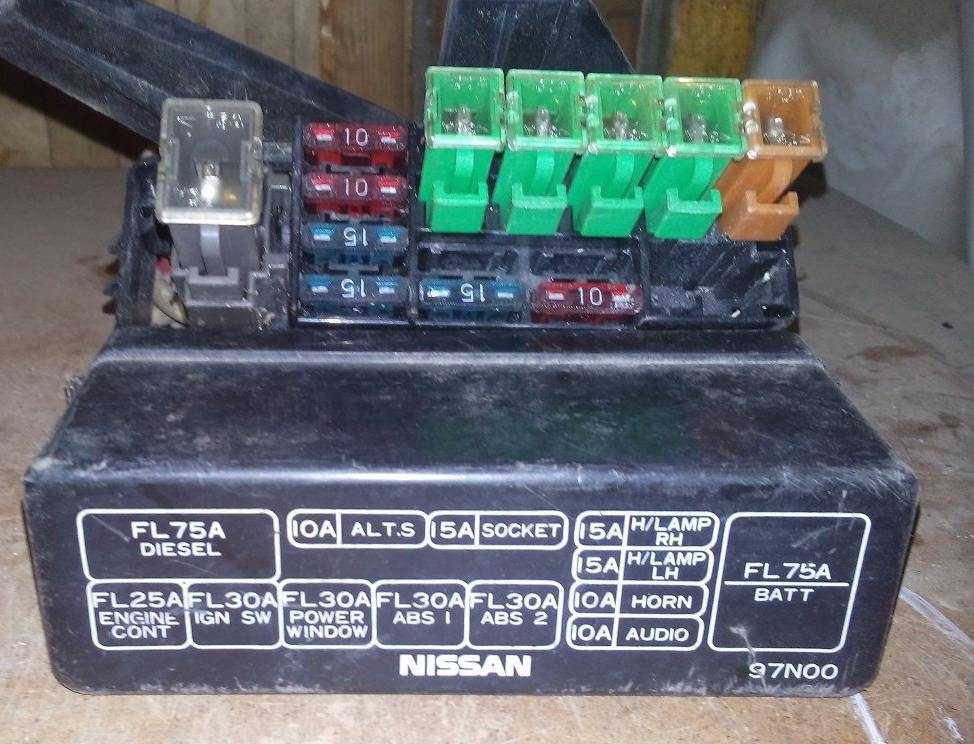

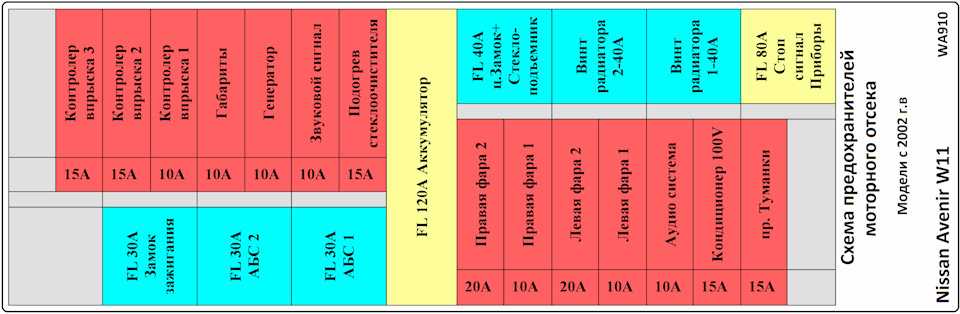

Предохранители под капотом

Данный блок находится рядом с аккумулятором.

p, blockquote 7,0,0,0,0 —>

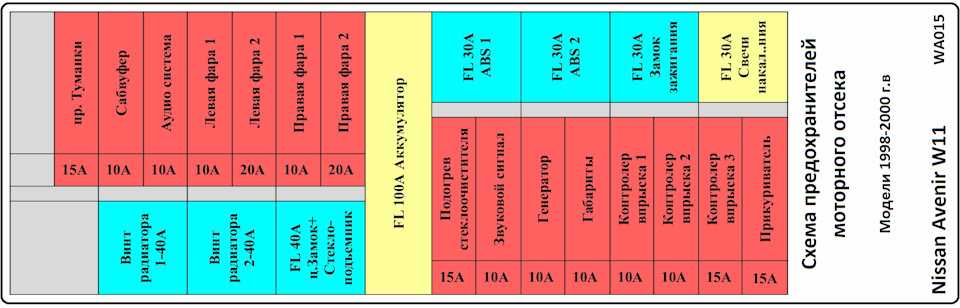

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

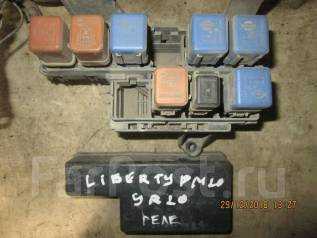

Блок с реле

Он расположен с обратной стороны, около бочка с омывающей жидкостью.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Описание для ниссан авенир

Предохранители в салоне

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

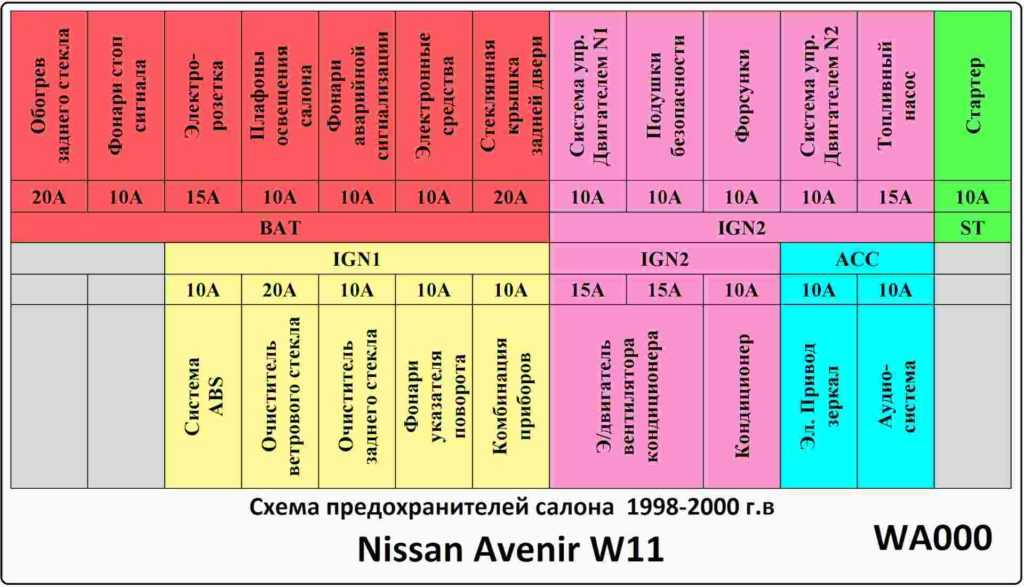

Описание

p, blockquote 16,0,0,0,0 —>

Верхний ряд Группа BAT 1. 20А — электрообогрев заднего стекла 2. 10А — стоп-сигналы 3. 15А — гнездо прикуривателя в салоне 4. 10А — салонное освещение 5. 10А — фары 6. 10А — запасная цепь (предохранитель по умолчанию не используется) 7. 10А — электрообогрев переднего стекла (опция)

p, blockquote 17,1,0,0,0 —>

Группа IGN1 1. 10А — блок управления двигателем 2. 10А — SRS (подушки безопасности) 3. 10А — электрооборудование впрыска 4. 10А — запасная цепь (предохранитель по умолчанию не используется) 5. 15А — топливный насос

p, blockquote 18,0,0,0,0 —>

Группа ST 1. 10А — стартер

p, blockquote 19,0,0,0,0 —>

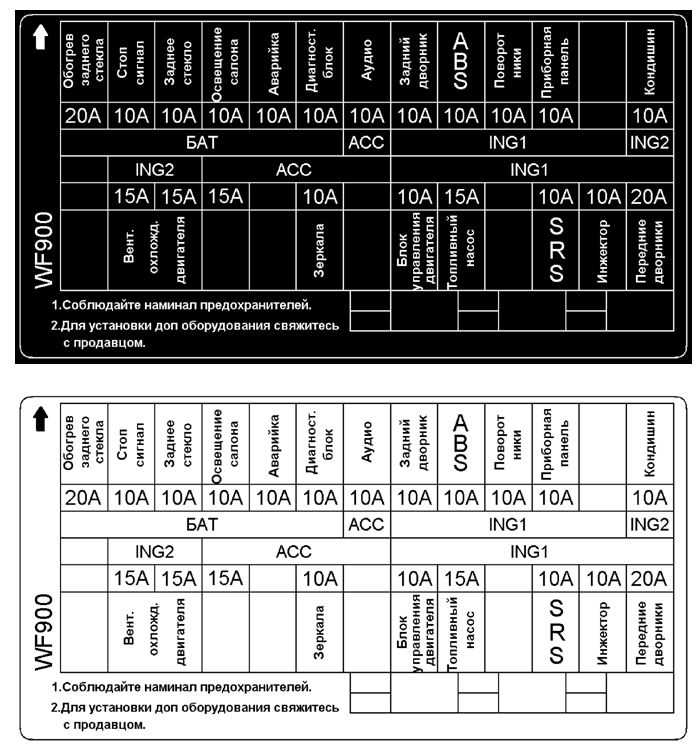

Нижний ряд Группа IGN1 1. 10А — ABS (антиблокировочная система) 2. 20А — передние дворники 3. 10А — задний дворник 4. 10А — поворотные сигналы 5. 10А — приборная панель

p, blockquote 20,0,0,0,0 —>

Группа IGN2 1. 15А — вентилятор охлаждения двигателя 2. 15А — вентилятор охлаждения двигателя 3. 10А — кондиционер

p, blockquote 21,0,0,0,0 —>

Группа ACC 1. 10А — электрозеркала 2. 10А – аудиооборудование

p, blockquote 22,0,0,0,0 —>

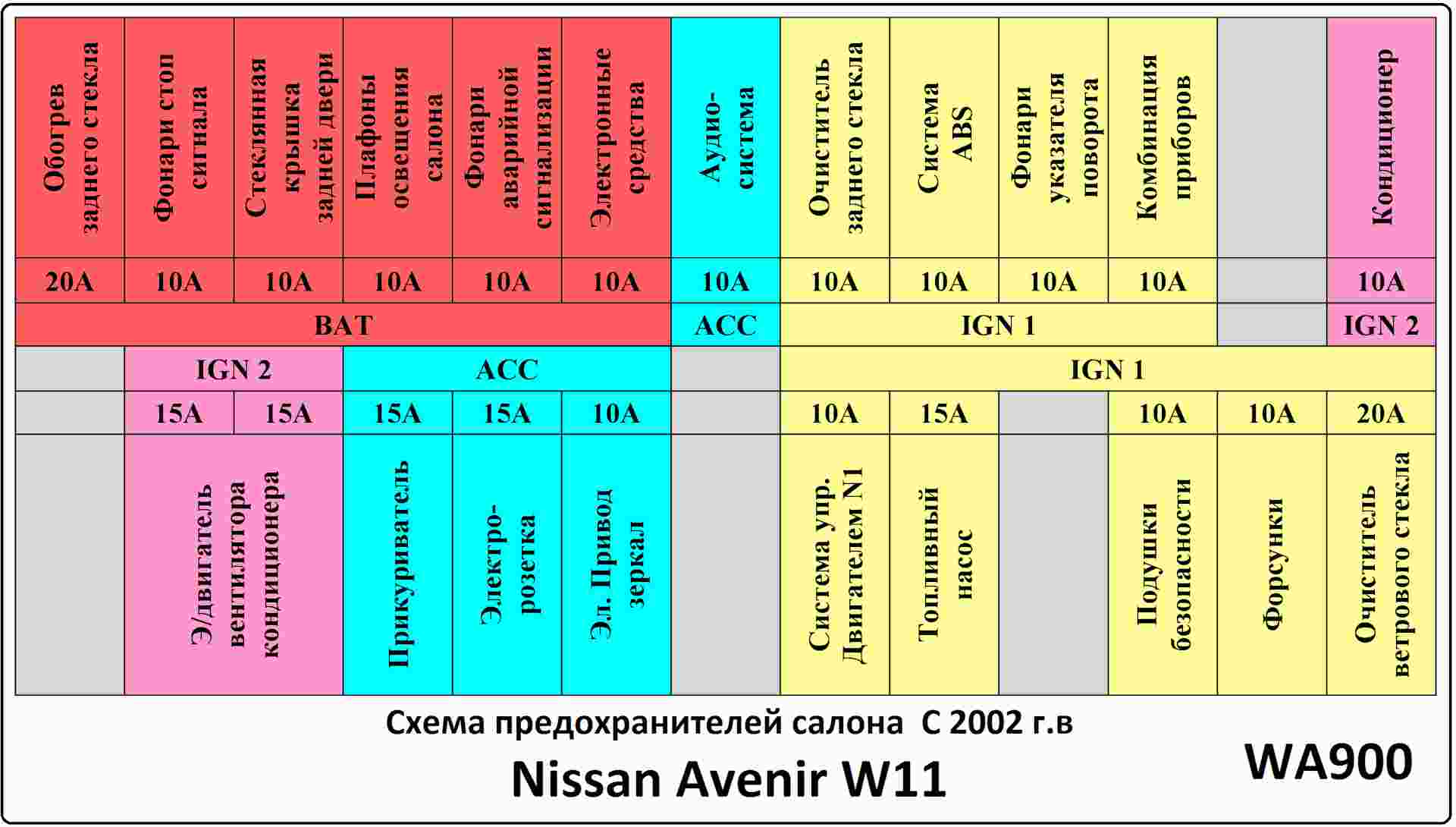

Вариант 2

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,1,0 —>

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Предохранители и реле Nissan Almera II (N16; 2000-2006) — Предохранители

В этой статье мы рассмотрим Nissan Almera второго поколения (N16), выпускаемый с 2000 по 2006 год. Здесь вы найдете схемы блока предохранителей Nissan Almera II 2000, 2001, 2002, 2003, 2004, 2005 и 2006 , получите информацию о расположение панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

• Блок предохранителей расположен на левой стороне приборной панели, за отделением для хранения.

Назначение предохранителей и реле в салоне

№ ампер Составная часть

1	10А	Зеркала
2	10А	Стоп-сигналы
3	15А	Разъем
4	7,5A	Для дополнительного электронного оборудования
5	15А	Сигнализация и индикаторы
6	10А	Дополнительное электрооборудование
7	20А	Обогрев заднего стекла
8	10А	Датчик кислорода
9	10А	Дополнительное электронное оборудование
10	10А	Электронное оборудование
11	10А	Автоматическая коробка передач
12	10А	ЭБУ (поворотники, подсветка и основное питание панели приборов, подсветка панели)
13	10А	Внутренняя лампа
14	15А	Вентилятор салона (обогреватель / кондиционер)
15	10А	Кондиционер
16	15А	Вентилятор (обогреватель / кондиционер)
17	10А	Система впрыска топлива
18	10А	подушки безопасности
19	20А	Дополнительное электрооборудование
20	10А	Модуль двигателя
21	10А	Сигнал запуска
22	15А	Зажигалка
23	–	Не используется
24	20А	Дополнительное электрооборудование
25	20А	Дворники
26	7,5A	Дополнительное электрооборудование
27	15А	Омыватель переднего и / или заднего стекла (на выключателе)
28	15А	Омыватель заднего стекла
29	15А	Топливный насос
30	10А	Спидометр, тахометр, указатели температуры и уровня топлива
31	10А	ABS
32	10А	резерв
33	15А	резерв
34	20А	резерв
Реле передней стороны
R1	Реле фар
R2	Реле управления дроссельной заслонкой
R3	Реле стеклоподъемников
R4	Реле задних противотуманных фонарей
Заднее боковое реле
R1	Реле зажигания
R2	Реле нагнетателя
R3	Реле дополнительного оборудования (электрические аксессуары)

Распределение предохранителей в блоке предохранителей моторного отсека

№ ампер Составная часть

A	100A	Генератор (зарядка аккумулятора)
В	40А	Электрические стеклоподъемники
С	40А	Вентиляторы охлаждения
D	40А	Вентиляторы охлаждения
Е	30А	Для дизельных двигателей
F	60А	Для дизельных двигателей
грамм	80А	Для дизельных двигателей
ЧАС	80А	Главный источник питания, цепь заземления
я	50А	ABS
J	30А	К аккумулятору зажигания
К	30А	ABS / ESP
L	30А	ESP
M	30А	Омыватель фар
32	20А	Омыватель заднего стекла
33	15А	Противотуманные огни
34	15А	Электропривод и реле привода дроссельной заслонки
35	15А	Фары дневного света
36	15А	Фары дневного света
37	10А	Задний противотуманный фонарь
38	10А	Габаритные огни, освещение номерного знака
39	10А	Звуковой сигнал, зарядка аккумулятора
40	15А	Аудио, навигация, ЖК-дисплей
41	10А	Система управления двигателем
42	10А	Катушка зажигания
43	15А	Не используется
44	10А	Не используется

Блок реле

№ Реле

R1	Реле 3 охлаждающего вентилятора (25221E)
R2	Передние противотуманные фонари (25224QA)
R3	Реле кондиционера E6 (25224D)
R4	Рожковое реле (25620)
R5	Реле вентилятора охлаждения (25224J)
R6	Свет (25224А)
R7	Стартер (25224G)

Вам также может понравиться
