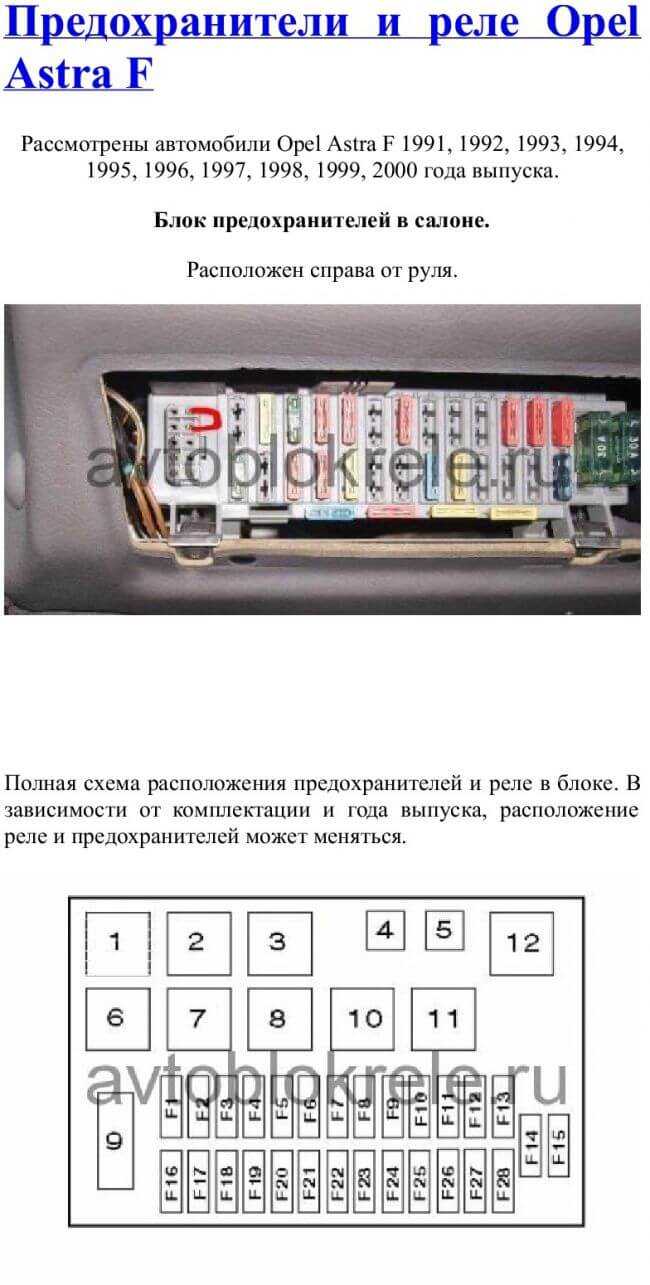

Opel astra f предохранители и реле

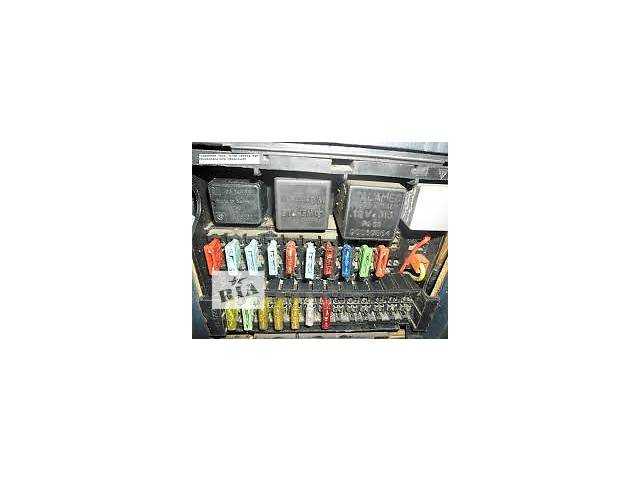

Блок предохранителей под капотом

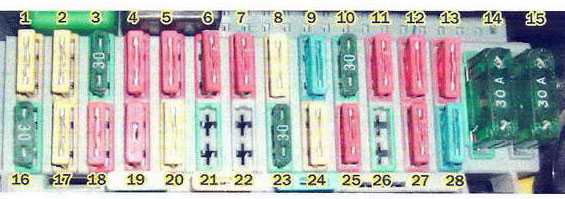

Под крышкой сразу расположены ячейки с предохранителями. Вот несколько фотографий их расположения с разных машин.

Схема соединения цепей и проводов этими предохранителями.

Посмотрим на назначения предохранителей первого блока в таблице ниже.

Предохр.	Цвет	Сила тока	Назначение
A	красный	16A	Регулировка сидений. Моторчик люка. Обогрев переднего сиденья.
B	белый	8A	Обогрев заднего сиденья. Обогрев зеркал.
C	красный	16A	Электроантена. Задний плафон освещения салона. Подсветка дверей (всех). Центральный замок. Электродвигатель памяти переднего сидения.
D	красный	16A	Моторчик дополнительного вентилятора. Электродвигатели передних сидений и рулевой колонки.
E	синий	25A	Электродвигатели регулировки положения передних сидений.
F	синий	25A	Электродвигатель регулировки положения рулевой колонки.
G	красный	16A	Моторчик стеклоподъемников передней левой и задней правой дверей.
H	красный	16A	Моторчик стеклоподъемников передней правой и задней левой дверей.
1	красный	16A	Прикуриватель. Обогрев заднего стекла. Подсветка бардачка. Электродвигатели очистителя и омывателя заднего стекла (для универсалов). Подсветка багажника. Магнитола. Задние подголовники.
2	красный	16A	Омыватель и очиститель ветрового стекла (моторчики). Реле омывателя фар. Стеклоподъемники. Реле блока комфорта.
3	белый	8A	Габаритные огни правой стороны. Сигнал оповещения включеных габаритов. Подсветка номерного знака. Подсветка приборной панели.
4	белый	8A	Противотуманные фары.
5	белый	8A	Стопсигнал. Передний фонарь салона. Круиз-контроль. Лампы приборной панели. Контрольные элементы (спидометр, тахометр).
6	белый	8A	Повортники. Звуковой сигнал (клаксон). Прибор показывающий температуру воздуха за машиной.
7	белый	8A	Лампы света заднего хода. Клапаны отопителя. Водяной насос. Электродвигатель вентилятора системы охлаждения двигателя. Элементы обогрева омывателя ветрового стекла. Устройство регулирования автоматического отопителя и кондиционера. Электродвигатель дополнительного вентилятора. Электросистема автоматической трансмиссии. Внутренний датчик вентилятора отопителя.
8	белый	8A	Габариты левой стороны.
9	белый	8A	Аварийка. Часы. Передний плафон освещения салона. Магнитола. Лампы в солнцезащитных козырьках. Реле системы комфорта.
10	синий	25A	Обогрев заднего стекла.
11	белый	8A	Электрика карбюратора.
12	синий	25A	Моторчик вентилятора отопителя.
13	белый	8A	Левая фара — ближний свет.
14	белый	8A	Правая фара — ближний свет.
15	белый	8A	Левая фара — дальний свет.
16	белый	8A	Правая фара — дальний свет.

26.10 Регулировка света фар

25.10. Регулировка света фар ОБЩИЕ СВЕДЕНИЯ Правильная регулировка света фар имеет большое значение для безопасности движения. Точная регулировка возможна только с помощью специального прибора. Для регулировки света фар используются винты, расположенные в верхней части фары. Внутренний винт регулирует фокусировку противотуманной фары, центральный винт предназначен для регулировки света фар в вертикальной плоскости, а внешний винт — для регулировки в горизонтальной плоскости. …

Трансмиссия Mercedes Benz C W202

Механические коробки передач крайне просты и надежны. Крайне редко появляются течи масла, а применение одномассового маховика значительно удешевляет замену сцепления. Единственным недостатком является тросиковый привод кулисы, со временем растягивающийся, из-за чего возникают проблемы с включением передач.

До рестайлинга в качестве АКПП устанавливали агрегаты 722.3/722.4. Это четырехступенчатые гидротрансформаторные трансмиссии, убить которые крайне сложно. Стоит помнить, что АКПП не имеет в наличии средства электронной самодиагностики, и как другие автоматические трансмиссии, требует замены масла, хотя бы раз в 50 000 км.

С приходом рестайлинга ставили 722.5, пятиступенчатую АКПП. Особых отличий от четырех ступенчатых агрегатов нет, проблемы все те же, но часто при выходе ее из строя, меняют на 722.4.

10.22.1. Замена предохранителя

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. При необходимости замены предохранителя можно воспользоваться пластиковым пинцетом, который входит в комплект штатного инструмента.
2. Выньте пинцетом перегоревший предохранитель из контактов.
3. Новый предохранитель того же номинала вставьте в контакты. Следите за надежностью контакта.
4. Если новый предохранитель сразу же перегорит, выясните по табл. 9.1, не был ли установлен предохранитель меньшего номинала, чем требуется.
5. Если все правильно, определите по таблице подключенный в цепь электроприбор и проверьте его отдельно. При необходимости воспользуйтесь соответствующей электросхемой.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

Замена предохранителя
1. Если сразу после замены перегорает вновь установленный предохранитель, проверьте соответствующую цепь.
2. Ни в коем случае не заменяйте предохранители отрезком проволоки, скрепкой или прочими «жучками». Это чревато серьезными повреждениями системы электрооборудования.
3. В автомобиле всегда должен быть комплект запасных предохранителей (см. табл. 9.1).Таблица 9.1. Монтажный блок реле и предохранителей в моторном отсеке    Блок предохранителей модуля освещения

Рис. 9.39. С левой стороны передней панели рядом с переключателем света установлен блок предохранителей, отвечающий за приборы наружного освещения. Крышку можно снять с помощью отвертки

Показан на рис. 9.39.
Входящие в блок предохранители представлены в табл. 9.2.Таблица 9.2. Предохранители приборов освещения    Блок предохранителей в отсеке аккумуляторной батареи

Рис. 9.40. Прочие блоки предохранителей (2), включая предохранители перегрузки (1), находятся под задним сиденьем рядом с аккумуляторной батареей

Показан на рис. 9.40.
Входящие в блок предохранители представлены в табл. 9.3.Таблица 9.3. Предохранители блока, расположенного в моторном отсеке аккумуляторной батареи

ТЕХНИЧЕСКИЙ СЛОВАРЬРелеДля чего нужны реле? Реле используются, прежде всего, в цепи мощных энергопотребителей. Для этого есть следующее основание: при подаче тока по длинному проводу через выключатель образуются потери напряжения. Кроме того, контакты выключателя из-за высокого тока испытывают сильную нагрузку. При включении в цепь реле на выключателе появляются малые токи, при этом напрямую включается не сам потребитель, а его реле. Функция реле. Если команда о включении приходит не с выключателя, а от приборов монтажного блока в моторном отсеке, происходит следующее: чувствительные электронные приборы не могут передавать высокие токи без угрозы повреждения.При подключении соответствующего потребителя подаваемый на контакт «86» ток замыкается в реле на контакт «85» «массы».При этом магнитная катушка замыкает контакт, преодолевая сопротивление пружины, и замыкает цепь для «рабочего тока».«Рабочий ток» во избежание падения напряжения подается кратчайшим путем напрямую на контакт «30» реле и оттуда дальше — при замкнутых контактах выключателя — через контакт «87» к энергопотребителю.Предусмотрен также и контакт «87а». Он прочно соединен с контактом «87» и имеет ту же функцию.

ПРАКТИЧЕСКИЕ СОВЕТЫПоиск неисправностей в реле1. Контакт «30» всегда должен находиться под напряжением, если это не реле, чей потребитель зависит от другого. Например: на реле топливного насоса ток подается, только когда работает система впрыска.2. Для проверки наличия напряжения на реле выньте его и контактным пробником с лампой проверьте контакт «30» на цоколе реле. Если тока нет, неисправна проводка.3. Снимите реле, контакт «86» соедините с положительной клеммой аккумуляторной батареи, контакт «85» – с «массой». Срабатывание контакта в магнитной катушке реле должно быть четко слышимым, в противном случае реле неисправно.4. Помощь при неисправном реле: выньте реле из контактов. Установите перемычку в контактной плате реле между контактом «30» и «87» из скрепки или короткого отрезка проволоки. Таким образом, соответствующий энергопотребитель будет находиться под постоянным напряжением. Для выключения необходимо вынуть перемычку, поскольку соответствующий выключатель в этом случае оказывается перекрытым.

Пожалуйста включите / Please enable JavaScript!

• Главная
• Руководства по эксплуатации и ремонту
• Руководства по эксплуатации и ремонту Mercedes-Benz

Провода и предохранители

В автомобилях Mercedes отдельные провода, как правило, собраны в жгуты и заключены в черную оплетку, что затрудняет поиск необходимого провода. Помочь сориентироваться могут в этом случае многочисленные штекерные разъемы, точное положение которых и число входящих проводов указано в схемах электрооборудования. Сечение провода подбирается в зависимости от мощности потребителя: для контрольной лампы достаточно площади сечения 0,5 мм2, для стартера необходим провод 16 мм2. Слишком тонкий провод может перегреваться, в результате чего падает напряжение. В результате до фар, например, доходит не 12 В, а 10 или даже 9,5 В — их свет тусклый.

Рис. 9.36. Расположение монтажного блока: 1 – контроллер ABS/ETS; 2 – контроллер EDS; 3 – контактные разъемы для различных электронных приборов (в зависимости от комплектации); 4 – сдвоенные клапаны системы отопления

К большинству потребителей подключены два провода. Но обычно проследить путь к батарее или генератору можно только для одного из них. Другой провод часто уже в нескольких сантиметрах присоединен к металлическим деталям кузова, двигателя или коробки передач. Это наглядный пример того, как автомобилестроители использовали для своих целей физический принцип, согласно которому металлические детали, называемые автоэлектриками «массой», проводят ток. Таким образом, экономится большое количество проводов на замыкание цепи от потребителя к отрицательной клемме батареи, передавая эту функцию «массе». Если какой-либо потребитель не работает, часто причиной является потерянный контакт с «массой». В этом случае контакт с «массой» этого потребителя осуществляется через обходные пути, что вызывает нарушения в общей системе. Для работы с электрооборудованием нужна определенная выдержка. Таблицы предохранителей и электросхемы, представленные в этой книге, помогут вам во всем разобраться. Монтажный блок (рис. 9.36) расположен под крышкой, защищающей от влаги и брызг, в задней правой части моторного отсека.    Отрицательный провод аккумуляторной батареи соединяется с «массой»
Подвод тока к потребителю осуществляется по проводу, путь которого с большими или меньшими затруднениями можно проследить до аккумуляторной батареи, что также отражено на электросхемах. Обратную цепь обеспечивают проводящие электричество металлические детали кузова или двигателя. Так экономится большое количество проводов. В некоторых случаях для обратной цепи все же требуется короткий провод — обычно когда потребитель располагается непосредственно на металлических деталях. Эти, так называемые провода «массы» всегда ведут к точкам или контактам «массы», распределенным по кузову и к которым присоединяются на резьбовых соединениях концы проводов.
Отрицательная клемма аккумуляторной батареи соединена с кузовом или с «массой», как называют автоэлектрики. Всегда помните об этом: «минус» соединяется с «массой».

Daewoo Matiz Предохранители Дэу Матиз

14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку.

2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.

3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже).

5. Установите на место крышку блока предохранителей.

6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.

7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Общие характеристики Мерседес Бенц W202

Отличается автомобиль от предшественника крайне выгодно: здесь стало комфортнее, ведь материалы отделки стали дороже и богаче, применяется дорогая кожа и настоящее дерево, а также сохранены прагматичные и спокойные линии торпеды.

Минимальная комплектация Classic уже имеет:

• ABS,
• Airbag водителя (а с 1995 г и переднего пассажира),
• ЦЗ,
• Электрозеркала,
• передние ЭСП.

Мощность моторов также увеличилась: самый младший бензиновый 1.8 имеет мощность 122 л.с.

Сегодняшняя покупка Mercedes Benz C W202 оправдана следующими аргументами:

• невысокая стоимость на вторичном рынке,
• богатая минимальная комплектация,
• легендарное качество,
• недорогое обслуживание.

Большинство проблем автомобиля устраняются самостоятельно, ведь конструкция C-class в 202 кузове простая, зато комфорт и безопасность относится уже к современным моделям.

Мерседес C W202 максимально унифицирован с параллельно выпускавшимися братьями старшего класса, а также с предшественником W201.

Трансмиссии и моторы такие же, как у E-class W210, подвеска и рулевая машинка мало чем отличается от предшественника.

Блоки предохранителей

Блок предохранителей и реле в каждом автомобиле отвечают за безопасную и бесперебойную работу электрических цепей, обслуживающих различные датчики и устройства. Так, например, благодаря наличию данных агрегатов удается запустить двигатель и обеспечить подачу топлива в топливный насос.

Каждый элемент в блоке пронумерован и обозначен определенным цветом, а на крышке агрегата обычно присутствует схема расположения предохранителей и реле. Таким образом, в случае поломки удается легко найти неисправный элемент и быстро осуществить его замену.

Что касается Mercedes W124, то внутри автомобиля встроено 3 блока предохранителей и реле:

• Основной блок. Он находится под капотом транспортного средства, недалеко от аккумулятора.
• Монтажный блок. Его также можно встретить под капотом.
• Дополнительный монтажный блок. Тоже встроен под капот автомобиля.

Интересно то, что только один блок включает в себя предохранители. Внутри остальных находятся реле. Стоит подробнее ознакомиться с содержимым каждого из представленных блоков.

Предохранители на W124

Блоки установлены на автомобилях Мерседес в кузове Е-класса, который выпускается с 1985 до 1998 года включительно. Схема расположения и основных назначений аналогична как для бензиновых, так и для дизельных моторов. Размещаются под капотом в трех точках:

• первые два в коробке справа (блок реле №1 и предохранители);
• третий расположен слева за аккумулятором отдельно (блок реле №2).

В качестве цветовых маркеров, блок предохранителей Мерседес 124 использует 3 варианта окраски:

1. Красный. Отвечает за регулировку-обогрев сидений/зеркал и стекол, освещение салона (включая подсветку дверей и бардачка), регулировку рулевой колонки, моторчик вентилятора и верхнего люка, работу стеклоподъемников, прикуривателя, магнитолы, омывателей и стеклоочистителей.
2. Белый. Обеспечивает работу фар (включая габариты, поворотники), часов, аварийки, электрики карбюратора, клаксона, системы кондиционера, контрольных элементов (тахометра и спидометра), датчики температуры, водяной насос, подсветку приборов и номерного знака, электросистемы автоматической трансмиссии, а также магнитолы.
3. Синий. Контролирует регулировку электродвигателей передних сидений и рулевой колонки, моторчик отопительного вентилятора, а также обогрев задних стекол.

Интересный момент! Очень часто, владельцы автомобилей Mercedes в 124 кузове, жалуются на проблему: перегорает предохранитель, расположенный в блоке справа в третьем ряду (обычно помечен буквой «G»). Причина частого выхода из строя, скрывается в стеклоподъемниках: предохранитель перегорает при полном опускании стекла.

Процедура по извлечению и замене испорченного предохранителя проста: понадобится пластиковый зажим-пинцет для удобного изъятия из гнезда элемента. В большинстве случаев автомобиль имеет встроенные предохранители в комплекте. При отсутствии можно приобрести оригинальный комплект (см. фото).

Провода и предохранители

В автомобилях Mercedes отдельные провода, как правило, собраны в жгуты и заключены в черную оплетку, что затрудняет поиск необходимого провода. Помочь сориентироваться могут в этом случае многочисленные штекерные разъемы, точное положение которых и число входящих проводов указано в схемах электрооборудования. Сечение провода подбирается в зависимости от мощности потребителя: для контрольной лампы достаточно площади сечения 0,5 мм2, для стартера необходим провод 16 мм2. Слишком тонкий провод может перегреваться, в результате чего падает напряжение. В результате до фар, например, доходит не 12 В, а 10 или даже 9,5 В — их свет тусклый.

Рис. 9.36. Расположение монтажного блока: 1 – контроллер ABS/ETS; 2 – контроллер EDS; 3 – контактные разъемы для различных электронных приборов (в зависимости от комплектации); 4 – сдвоенные клапаны системы отопления

К большинству потребителей подключены два провода. Но обычно проследить путь к батарее или генератору можно только для одного из них. Другой провод часто уже в нескольких сантиметрах присоединен к металлическим деталям кузова, двигателя или коробки передач. Это наглядный пример того, как автомобилестроители использовали для своих целей физический принцип, согласно которому металлические детали, называемые автоэлектриками «массой», проводят ток. Таким образом, экономится большое количество проводов на замыкание цепи от потребителя к отрицательной клемме батареи, передавая эту функцию «массе». Если какой-либо потребитель не работает, часто причиной является потерянный контакт с «массой». В этом случае контакт с «массой» этого потребителя осуществляется через обходные пути, что вызывает нарушения в общей системе. Для работы с электрооборудованием нужна определенная выдержка. Таблицы предохранителей и электросхемы, представленные в этой книге, помогут вам во всем разобраться. Монтажный блок (рис. 9.36) расположен под крышкой, защищающей от влаги и брызг, в задней правой части моторного отсека.    Отрицательный провод аккумуляторной батареи соединяется с «массой»
Подвод тока к потребителю осуществляется по проводу, путь которого с большими или меньшими затруднениями можно проследить до аккумуляторной батареи, что также отражено на электросхемах. Обратную цепь обеспечивают проводящие электричество металлические детали кузова или двигателя. Так экономится большое количество проводов. В некоторых случаях для обратной цепи все же требуется короткий провод — обычно когда потребитель располагается непосредственно на металлических деталях. Эти, так называемые провода «массы» всегда ведут к точкам или контактам «массы», распределенным по кузову и к которым присоединяются на резьбовых соединениях концы проводов.
Отрицательная клемма аккумуляторной батареи соединена с кузовом или с «массой», как называют автоэлектрики. Всегда помните об этом: «минус» соединяется с «массой».

Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1

Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.

Подкапотная часть.

Обозначение	Расшифровка
А	Релюшка топливного насоса
В	Аппаратура ЭСУД
С/I	Релейный выключатель 1/2 нагревателя ОЖ
D	Электромагнитная муфта компрессора кондиционера
F	Магистраль стартера (для АКПП)
G/H	Не используются
J /K	Высокая/низкая скорость вращения вентилятора радиатора

Предохранители:

Номер	Назначение
1	Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания
2	ЭСУД
3	Управление кондиционером
4/5/8	Система двухкомпонентной топливоподачи
6	АКПП, стартер.
7	Подогрев топливного фильтра (для дизеля), подушки безопасности.
9/10	Диоды кондиционера
11	Нагреватель антифриза, питание свечей накаливания
12/13 15/17	Не используются
14	Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра
16	Контроллер системы АБС
18	Подогрев ветрового окна
19	Питание привода печки
20	ЭБУ
21	Питание на салонный монтажный блок
22	Иммобилайзер, клаксон.

Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.

Номер	Назначение
1/3	Привода стеклоподъемников задних дверей для левой и правой стороны соответственно
2	Не применяется
4	Омыватель стекла кормовой части автомобиля
5	Подогрев зеркал заднего вида
6	Штатная акустическая система, привод регулировки зеркал.
7	Выключатель клаксона
8	Питание на реле вентилятора радиатора, индикация приборной панели
9/10	ПТФ для задней и передней части машины соответственно
11/13	Габаритные огни с правого и левого борта соответственно
12	Омыватели фар оптики
14/15	Не используются
16	Питание датчиков АБС
17	Релюшка привода стеклоподъемника переднего пассажира
18	Стопы, контроллер АКПП, питание блока стеклоподъемников
19	Фонари включения заднего хода, управляющая часть ЭСУД
20/21	Резерв
22/24	Ламы дальнего света передней оптики
23	Привод стеклоподъемника водительской двери
25	Переключатели кондиционера, привод люка (при наличии)
26	Питание модуля дополнительного оборудования
27	Система подогревателя сидений
28	Привод системы отопителя
29/31	Лампы ближнего света
30	Прикуриватель, питание акустической системы непосредственно от АКБ.
32	Резерв
33	Перемычка на фарах.

В нижнем ряду панели отдельно вынесены самые востребованные элементы.

Обозначение	Применение
А	Поворотники и аварийка
В	Контроль блока управления
С	Питание центрального замка
D	Дворники
E	Питание на привод блока стеклоподъемников
F	Подогрев заднего стекла и зеркал

Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.

Маркировка	Назначение
A	Силовая магистраль насоса омывателя фар головной оптики
B	ДХО – фары
C	ДХО – габариты
D	Главное реле ДХО

Предохранитель кондиционера

Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.

Силовая магистраль вентилятора отопителя питается от элемента 19.

Реле и предохранитель стартера

Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.

Печка

Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.Резистор на двигателе размещен под приборкой у печки.

Бензонасос

В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.

Предохранитель прикуривателя Меган и Сценик 1

Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.

Повороты

Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.

К11

Описание реле

1. Реле вентилятора радиатора
2. Реле переключателя селектора диапазонов
3. Реле CVT
4. Реле кондиционера
5. Реле клаксона
6. Реле увеличения оборотов х.х.
7. Реле фар/передних противотуманных фар
8. Реле обогревателя заднего стекла
9. Реле сигнала
10. Реле дополнительного электрооборудования
11. Реле зажигания-1
12. Реле зажигания-2
13. Запасной предохранитель
14. Прерыватель
15. Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
16. Реле E. G. I.
17. Реле очистителя заднего стекла
18. Реле заднего противотуманного фонаря
19. Реле зажигания-3
20. Реле заднего противотуманного фонаря (в зависимости от модели)
21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

Предохранители в салоне

Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо

Вариант 1

Схема

Описание

F1	(20 А) Электродвигатель вентилятора кондиционера — отопителя
F2	—
F3	(10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла
F4	(10А) Реле звукового сигнала
F5	(15А) Реле противотуманных фар
F6	(10А) Система кондиционирования, выключатель запрещения запуска
F7	(7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем
F8	(10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода
F9	(15А) Очиститель омыватель заднего стекла
F10	(15А) Аудиосистема
F11	(7,5А) Выключатель аварийной сигнализации
F12	(7,5А) Электронный блок управления ABS
F13	(15А) Предохранитель прикуривателя ниссан марч к11
F14	(10А) Стоп-сигналы
F15	(10А) Выключатель аварийной сигнализации
F16	(10А) Электронный блок управления КПП
F17	(15А) Реле топливного насоса
F18	(10А) Подогреватель сидений
F19	(20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла
F20	(7,5А) Система управления двигателем, блок управления иммобилайзером
F21	—
F22	(10А) Электронный блок управления SRS
F23	(10А) Очиститель омывательи лобового стекла
F24	(10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка
F25	(10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу
F26	(7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем
F27	—
F28	—
F29	(15А) Реле задержки омывателя фар

Вариант 2

Фото схема

Обозначение

• 10А Стартер
• 10А Зажигание
• 10А Освещение салона
• 10А Стоп сигналы
• 10А Сигнал
• 15А Противотуманные фары
• 10А Аварийная сигнализация
• 10А Габариты
• 10А Поворотники
• 10А Приборная панель
• 10А АБС
• 10А Электро усилитель руля
• 10А Подушки безопастности
• 10А Двигатель
• 10А Топливный насос
• 10А A/T Control
• 10А Кондиционер
• 15А Электро двигатель печки
• 10А Аудиосистема
• 15А Прикуриватель
• 20А Передние дворники
• 10А Зеркала и задние дворники
• 15А Обогрев заднего стекла

Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.

Предохранители под капотом

Вариант 1

Фотография

Схема

Расшифровка

F1	(30А) Блок управления свечами накаливания — дизель
F2	—
F3	(10А) Задние габариты
F4	(15А) Правая фара
F5	(15А) Левая фара
F6	(25А) Электропривод стеклоподъемников, блок управления центральным замком
F7	(15А) Запасной
F8	—
F9	(25А) Электродвигатель вентилятора системы охлаждения
F10	(10А) Запасной
F11	(15А) Кондиционер
F12	(30А) Антиблокировочная система тормозов (ABS)
F13	(30А) Замок зажигания
F14	(25А) Управление двигателем
F15	(65А) Распределение питания аккумуляторной батареи

Вариант 2

Фотография

Схема

Назначение

F1	(40А) Электронный блок управления ABS
F2	(30А) Замок зажигания
F3	(40А) Электронный блок управления ABS
F4	(80А) Распределение питания аккумуляторной батареи
F5	(30А) Электродвигатель вентилятора системы охлаждения
F6	(30А) Электропривод стеклоподъемников, блок управления центральным замком
F7	(30А) Управление двигателем
F8	—
F9	(60А) Блок управления свечами накаливания — дизель
F10	—
F11	—
F12	—
F13	—
F14	—
F15	(10А) Генератор
F16	(10А) Задние габариты
F17	(15А) Левая фара
F18	(15А) Правая фара
F19	(15А) Кондиционер

Дополнительный монтажный блок

Данный агрегат находится под приборной панелью автомобиля Тойота Карина. Схема расположения предохранителей блока выглядит следующим образом:

Что касается обозначения и назначения элементов, то они представлены в таблице ниже.

Также предохранители рассматриваемого блока отвечают за работоспособность стеклоочистителей и омывателей, организуют включение противотуманных фар, если это необходимо, а также обеспечивают работу стоп-сигнала и блокировку центрального замка.

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

В основном, процесс замены не вызывает никаких трудностей и осуществляется довольно быстро. Многие владельцы транспортных средств способны справиться с подобной задачей самостоятельно, что позволит сэкономить денежные средства. Однако если после того, как была произведена замена, никаких улучшений в работоспособности автомобиля не произошло, стоит обратиться в СТО за помощью профессионалов.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

Схема предохранителей

На фото выше представлена схема подкапотного монтажного блока авто 2000 г выпуска модификации классик. Подобные блоки монтируются и на версиях 1997-1998 годов производства.

Здесь разделено обозначение на цифровое и буквенное. Под номерами 1, 2 находятся предохранители. Буквенные кодировки присвоены реле.

В салоне конструкция панели сложнее. Здесь отдельно выведены предохранители. Это сделано по причине их большого количества.Под основным блоком присутствует малый (максимальная комплектация). Здесь также расположены предохранители. Всего элементов 6 штук, но в отдельных версиях количество доходит до 9.За основной частью монтируется блок реле. Модуль содержит переключатели магистралей салонного оборудования и головной оптики.
