Предохранители и реле lada vesta (ваз 2180/2181), 2015

Меняем приводные ремни

Переходим к самому сложному виду работ – замене приводных ремней на Лада Х-Рей, а также их натяжных роликов.

В целом, ремень вспомогательного оборудования поменять не трудно. Чтобы добраться к нему, снимаем правое переднее колесо. За ним в арке располагается технологическое отверстие, закрытое пластиковой крышкой.

Для снятия крышки отворачиваем верхнюю пластиковую гайку. Далее вытаскиваем кромку крышки, для чего ее нужно потянуть вниз, а также извлечь крепящий пистон.

Через технологическое отверстие можно добраться к натяжному ролику ремня доп. оборудования. Для замены приводного элемента, послабляем гайку на 13 ролика, из-за чего он провернется и послабит натяжение. Остается только снять ремень со шкивов, а также полностью снять ролик.

После установки нового приводного элемента ставим на место ролик и проводим натяжку. Для этого торксом 55 проворачиваем натяжной ролик до упора и фиксируем его в таком положении гайкой.

Сложность замены ремня ГРМ зависит от модели двигателя. На 1,6-литровых силовых агрегатах, устанавливаемых на Лада Х-Рей, технология замены этого ремня несколько проще.

Метод замены на таком моторе практически не отличается от любого другого 16-клапанного агрегата.

Общая технология такая:

• Снимаем привод доп. оборудования;
• Демонтируем шкив привода вспомогательных агрегатов, для чего придется зафиксировать коленчатый вал;
• Ставим упор по двигатель и снимает верхнюю правую опору;
• Немного выдомкрачиваем мотор;
• Снимаем защитные крышки ремня;
• Выставляем метки на ГРМ и фиксируем шестерни в таком положении специальным приспособлением;
• послабляем натяжной ролик;
• снимаем ремень и ставим новый;
• заменяем ролик и проводим натяжку ремня;
• собираем все обратно, следя, чтобы не было смещения меток;

Как подобрать и заменить реле на Калине

Реле в машине используется для дистанционного управления потребителями, требующих больших токов.

К примеру, чтобы активировать стартер – контактов замка зажигания и его проводки будет недостаточно. Поэтому замок служит лишь средством управления, а реле замыкает силовые контакты и цепь втягивающего реле.

В автомобилях обоих поколений применяются самые обычные 4-х и 5-ти контактные реле. Однако используется здесь два вида размеров, при подборе следует это учитывать. Лучше посмотреть характеристики реле на корпусе и купить точно такое же или показать нужное реле продавцу автозапчастей. Автомобильные реле могут различаться по силе тока, количеству и расположению контактов.

Для замены неисправных реле и предохранителей на Ладе Калине используется специальный инструмент «щипцы», которые установлены в правом нижнем углу. Те, что побольше – для реле, а те, что поменьше – для предохранителей.

Нюансы и особенности проведения обслуживания

Как видно, перечень основных видов обслуживания не такой уж и значительный, поэтому обслуживание и ремонт Лада Х-Рей своими руками – вполне посильная задача, тем более, что на этом можно сэкономить. Официальный сервис берет только за услуги от 5000 до 10000 руб. (в зависимости от перечня работ), а ведь еще необходимо купить материалы на замену.

Конечно, часть иных работ по обслуживанию Лада Х-Рей самостоятельно не выполнить. Касается это регулировок ходовой части, диагностики электронной составляющей и т. д. Но в этом случае не обязательно ехать в официальный сервис, ведь на любом нормальном СТО указанные работы также могут выполнить и обойдется это дешевле.

Предохранитель стартера гранта где находится

Новый автомобиль Лада Гранта (Ваз 2190) вышел в свет в 2011 году на смену трем ВАЗовским авто — 2107, Самара и Калина. Лада Гранта построенна на платформе АвтоВаз Калина и представляет собой бюджетный вариант. Granta представлена в трех комплектациях — Стандарт, Норма и Люкс. В люксовой версии предусмотрен полный электропакет, кондиционер, две подушки безопасности, подогрев зеркал и передних сидений, ABS+BAS.

Блок предохранителей — находится слева от рулевой колонки на панели приборов. Для доступа необходимо снять крышку(на защелках). Блок силовых предохранителей — находится под капотом.

Монтажный блок Ваз 2190

Расположение предохранителей и реле

К1	Реле электровентилятора системы охлаждения двигателя
К2	Реле включения блокировки дверей
К3	Дополнительное реле стартера
К4	Дополнительное реле
К5	Реле – прерывательуказателей поворота и аварийной сигнализации
К6	Реле стеклоочистителя
К7	Реле включения дальнего света фар
К8	Реле звукового сигнала
К9	Реле включения ближнего света фар
К10	Реле включения обогрева заднего стекла
К11	Реле главное
К12	Реле топливного насоса

Таблица предохранителей Лада Гранта и защищаемые цепи

Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.

Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.

Где находится монтажный блок у гранты.

В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

1. Потянув, снимаем накладку панели приборов

2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи

3. С помощью пинцета извлекаем неисправный предохранитель

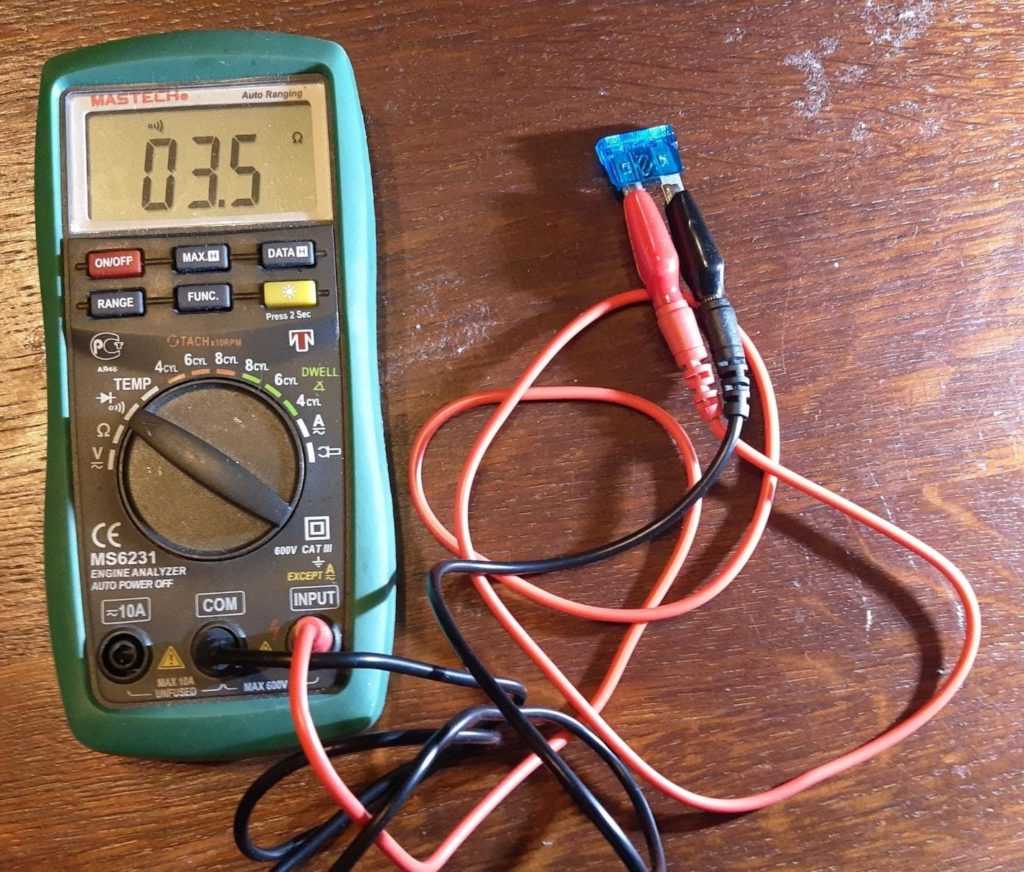

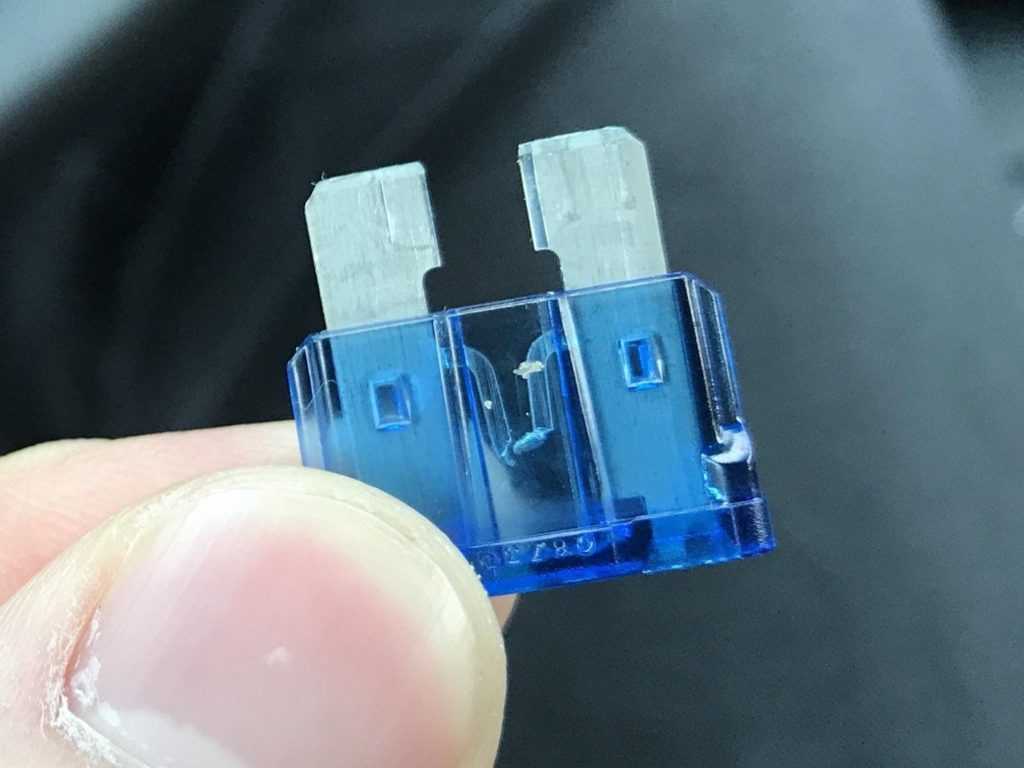

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние пре­дохранителя можно при помощи омметра или контрольной лампы.

Схема расположения предохранителей и реле в монтажном блоке.

Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Предохранители

Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.

Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа

В противном случае рискуете повредить оборудование

В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.

Видео — Меняем предохранители

Блок предохранителей и реле в отсеке двигателя Lada Vesta находится возле аккумулятора.

Чтобы добраться до блока отожмите оба фиксатора и сможете открыть крышку.

Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать!

Схема расположения предохранителей указана под капотом Vesta (она может отличаться в зависимости от комплектации).

Ниже расшифровка предохранителей и реле:

Предохранитель	Номинал	Назначение
F60	70А	ЭУРУ – электро-усилитель руля
F61	30А	Обогрев заднего стекла
F62	40А	ESP
F63	15А	Муфта кондиционера
F65	25А	ESP
F66	5А	Контроллер АМТ – коробка передач
F68	70А	Контроллер АМТ коробка передач
F69	15А	Управление реле муфты кондиционера

и блока реле

F70
60А
K30S

F71
60А
АКБ

F72
60/70А
АКБ

F73
10А
Звуковой сигнал

F74
5А
Выключатель света заднего хода

F75
60А
Обогрев ветрового стекла

F76
10А
Реле тревожного звукового сигнала

F78
10А
Питание датчиков кислорода, клапана продува

Адсорбера, клапана ГРМ

F79
40А
Блок реле/реле вен­тилятора охлаждения

F80
5А
Обмотка реле обогре­ва ветрового стекла

Реле:

№ реле	Номинал	Назначение
К21	30А	Реле обогрева ветрового стекла 1
К22	30А	Реле обогрева ветрового стекла 2
К23	30А	Реле стартера
К24	20А	Реле звукового сигнала
К25	20А	Реле тревожного звукового сигнала
К27	20А	Главное реле КСУД
К28	20А	Реле муфты компрессора кондици­онера
К29	40А	Реле вентилятора охлаждения

Блок предохранителей и реле салона Lada Vesta располагается в левой стороне приборной панели.

Чтобы добраться до этого блока Vesta необходимо повернуть три пластиковые ручки, они держат крышку внизу. Потяните низ крышки, разожмите верхние держатели, двигая их к приборной панели, снимите крышку самого блока.

Для того, чтоб крышка лучше держалась, были применены фиксаторы держатели обивки. Поэтому, прежде чем снять крышку блока, снимите фиксатор держателя обивки. Установите ее на штатные места, а крепления дополнительно зафиксируйте.

Схема расположения предохранителей и реле в блоке, который находится в салоне Lada Vesta.

Обозначения + описания предохранителей и реле Lada Vesta:

№	Номинал	Назначение
F1	15А	Питание переключатель подрулевой правый, омыватель
F2	30А/5А	Переключатель подрулевой левый, не люкс/люкс
F3	10А	Фара дальнего света левая, не люкс
F4	30А/5А	Не люкс/ люкс
F5	15А	Обогрев сидений
F6	7,5А	Габаритные огни правые
F7	10А	Габаритные огни правые
F8	5А	Задние противотуманные огни
F9	ЗА	Указатель поворотов правый в зеркале
F10	5А	Селектор роботизированной коробки передач АМТ
F11	10А	Фара ближнего света левая (не люкс)
F12	15А	Контроллер BCM (указатели поворотов)
F13	10А	Контроллер BCM (собственное питание)
F14	10А	Выключение педали тормоза
F15	5А	Питание датчика дождя и освещенности, корректора света фар
F16	5А	Выключение педали тормоза
F17	5А	Освещение вещевого ящика, багажника, порогов
F18	3А	Указатель левый в зеркале
F19	10А	Фара ближнего света правая (не люкс)
F20	5А	Обогрев наружных зеркал
F21	15А	БУ СНПБ
F22	5А	Комбинация приборов
F23	5А	Комбинация приборов
F24	5А	ЭРА ГлОНАСС, радио
F25	5А	Контроллер ESP9.1
F26	15А	Питание модуля бензонасоса
F27	5А	Питание парктроника
F28	5А	Контроллер ЭУРУ (электроусилитель рулевого управления)
F29	10А	Питание светотехники прицепа
F30	5А	Контроллер ЭРА ГЛОНАСС
F31	5А	Контроллер ЭРА ГЛОНАСС
F32	10А	Питание шины K15M (моторного отсека)
F33	5А	Управление стеклоподъемниками
F34	5А	Питание датчика угла поворота руля, блока кнопок рулевого колеса
F35	5А	Блок переключателей в двери водителя
F36	15А	Радио, диагностический разъем
F37	7,5А	Лампы «стоп», правая
F38	7,5А	Лампы «стоп», левая
F39	10А	Дневные ходовые огни не люкс
F40	10А	Фара дальнего правая (не люкс)
F41	20А	Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста
F42	20А	Контроллер BCM (питание шины ВТР)
F43	20А	Контроллер BCM (замки дверей)
F44	30А	Стеклоподъемники
F45	30А	Вентилятор отопителя салона
F46	30А	Стеклоочиститель (питание переключателя)
F47	25А	Контроллер ЕММ (ПДС, лБС, лГО)
F48	30А	Контроллер ЕММ (стеклоочиститель)
F49	25А	Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
F50	25А	Контроллер ЕММ (лДС, ПБС, ПГО)

Описание реле в блоке, которое находится под приборной панелью Vesta:

Реле	Номинал	Назначение
К1	70/50А	Питание светотехники и обогрева сидений (не люкс/ люкс)
К2	30А	Свободен
К3	30А	Обогрев заднего стекла
К4	30А	Стеклоподъемники передних стекол
К5	40А	Вентилятор отопителя салона
К6	30А	Стеклоподъемник задних стекол
К7	20А	Модуль бензонасоса
К8	20А	АСС (питание розетки 12В)

Блок дополнения

Он располагается справа снизу на панели приборов, у воздуховода печки, и тоже закрыт крышкой. Крышка крепится на шуруп, чтобы ее снять, необходимо этот шуруп открутить. Для демонтажа самого блока реле пригодится ключ № 10.

Блок реле отвечает за следующие функции и узлы.

1. Включение вентилятора охлаждения двигателя (с низкой и высокой скоростью).
2. Главное реле.
3. Предохранитель вентилятора.
4. Реле включения топливного насоса.

Необходимо знать, какие охранители защищают какие элементы. Особенно это актуально, если один из них несет ответственность за два-три узла. Например, обнаружив, что не работает прикуриватель (обычно через него подключают какой-нибудь прибор, например, видеорегистратор), следует проверить радиоприемник. Если и он не включается, значит, необходимо заменить предохранитель F20. Поменять поврежденный элемент можно самостоятельно. Обращаться в автосервис не придется, так как после замены предохранителя все должно заработать.

При неисправности какого-либо предохранителя или реле необходимо вынуть перегоревший элемент и поставить на его место новый. Восстанавливать или собирать блоки нужно в той же последовательности, что и разбирать.

При возникновении неисправностей связанных с работой электрических принадлежностей на Лада Калина не стоит спешить лезть в механическую часть. Может проблема кроется в сгорании плавких предохранителях. Но, не все автомобилисты знают, где расположен блок предохранителей Лада Калина и их маркировку.

Блок предохранителей в салоне

Предохранители и реле находятся в нижней части панели слева от руля под крышкой.

№ предохранителя(сила тока, А)	Защищаемая электрическая цепь
F1 (30 A)	Стеклоподъемники передних дверей
F2 (10 A)*1	Дальний свет левая фара
F3 (10 A)*1	Дальний свет правая фара
F4 (10 A)*1	Ближний свет левая фара
F5 (10 A)*1	Ближний свет правая фара
F6 (5 A)*1	Габариты передних фар
F7 (5 A)*1	Габариты задних фонарей и подсветка
F8 (30 A)	ЭСП задних дверей, реле блокировки задних стеклоподъемников (обмотка)
F9 (7,5 A)*1	Задний противотуманный фонарь
F10	Резерв
F11 (20 A)	Блок управления электрооборудованием, электроприводы блокировок замков дверей (ЦЗ)
F12 (5 A)	Иммобилайзер, блок управления ESC, датчик угла поворота руля, выключатель сигнала торможения
F13 (10 A)	Блок управления освещением салона, плафон освещения багажника, плафон в бардачке, блок управления климатической установкой (кондиционером)*2, блок переключателей климатической установки*2
F14 (5 A)*2	Датчик дождя
F15 (15 A)	Стеклоомыватели, блок управления электрооборудованием (задний стеклоочиститель)
F16 (15 A)	Система ЭРА-ГЛОНАСС, подогрев сидений, аудиосистема (магнитола)
F17 (7,5 A)*1	Дневные ходовые огни (ДХО)
F18 (7,5 A)	Сигналы торможения
F19 (5 А)	Электронный блок управления двигателем (ЭБУ), блок управления электрооборудованием (БУЭ), дополнительный БУЭ*2, комбинация приборов, реле топливного насоса (обмотка), реле стартера (обмотка), селектор выбора режимов работы АМТ
F20 (5 A)	Блок управления подушками безопасности
F21 (7,5 A)	Лампы заднего хода, блок управления АМТ
F22 (5 A)	Электронасос гидроусилителя рулевого управления
F23 (5 A)	Парктроник, электроприводы фар, блок управления электрокорректором фар, реле обогрева ветрового стекла 1 (обмотка), реле обогрева ветрового стекла 2 (обмотка), реле обогрева заднего стекла и наружных зеркал (обмотка)
F24 (15 A)	БУЭ (предохранители F12, F13, F36)
F25 (5 A)	Блок управления ЭРА-ГЛОНАСС
F26 (15 A)	Поворотники, БУЭ
F27 (20А)*1	Ближний свет
F27 (5 A)*2	Сигнал включения ближнего света, сигнал включения дальнего света, сигнал включения противотуманных фар (ПТФ), сигнал включения заднего противотуманного фонаря (ЗПТФ)
F28 (15 A)	Звуковой сигнал (клаксон), сигнал включения габаритного света*2
F29 (25 A)*1	Габариты, дальний свет, ЗПТФ, реле звукового сигнала (обмотка)
F30 (30 A)	Н/д
F31 (5 A)	Комбинация приборов
F32 (7,5 A)	БУЭ, блок управления ЭРА-ГЛОНАСС, магнитола, реле дополнительной розетки в багажнике (обмотка), реле вентилятора климатической установки (обмотка), блок переключателей климатической установки*1
F33 (15 A)	Прикуриватель
F34 (15 A)	Диагностический разъем, магнитола
F35 (5 А)	Обогрев боковых зеркал
F36 (5 A)	Электропривод боковых зеркал
F37 (30 A)	Цепь втягивающего реле стартера
F38 (30 A)	Очиститель ветрового стекла*1
Дополнительный БУЭ, очиститель ветрового стекла*2
F39 (40 A)*1	Электровентилятор климатической установки
F40	Резерв
F41 (25 A)*2	Дополнительный БУЭ, правая фара (ДХО, дальний свет, габариты), левая фара (ближний свет, габаритны)
F42	Резерв
F43 (15 А)*2	Дополнительный БУЭ, предохранитель F19
F44 (15 A)	Дополнительная розетка в багажнике
F45 (15 A)	Реле задержки отключения питания
F46 (25 A)	Дополнительный БУЭ, ПТФ, ЗПТФ, освещение салона
F47 (25 A)	Дополнительный БУЭ, левая фара (ДХО, дальний свет), задние фонари (габариты), правая фара (ближний свет)
F48	Резерв
F49	Резерв

*1 — в комплектации Optima без датчика дождя*2 — в комплектации Top с датчиком дождя

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя

(номинальный ток. А) — Защищаемые элементы

F1(10) — Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов F2 (30) — Цепи электростеклоподъемников F3 (10) — Цепи аварийной сигнализации F4 (20) — Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла F5 (25) — Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла F6 (20) — Звуковой сигнал F7 (10) — Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салона F8 (20) — Элемент обогрева заднего стекла F9 (5) — Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика F10 (5) — Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знака F11 (7,5) — Цепи ламп противотуманного света в задних фонарях F12 (7,5) — Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары F13 (7,5) — Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары F14 (10) — Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов F15 (10) — Лампа дальнего света (левая блок-фара) F16, 17 (10) — Лампы противотуманных фар (опция) F18 (15) — Элементы подогрева сидений (опция) F19 (10) — Электрические цепи АБС (опция) F20 (15) — Нагревательный элемент прикуривателя F21(10) — Цепь блокировки заднего хода коробки передач F22 (15) — Блок управления охранной сигнализацией F23 — Резерв F24 — Резерв F25 — Резерв F26 (25) — Электрические цепи АБС (опция) F27 (5) — Запасной F28 (7,5) — Запасной F29 (10) — Запасной F30 (20) — Запасной F31(50) — Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение

— Наименование — Запитываемые потребителиК1 (опция) — Реле омывателя блок-фар — Элетродвигатель омывателя блок-фарК2 — Реле стеклоподъемников — Электродвигатели стеклоподъемниковКЗ — Реле стартера — Тяговое реле стартераК4 — Дополнительное реле — Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 — Реле-прерыватель указателей поворота и аварийной сигнализации — Лампы указателей поворота и аварийной сигнализацииК6 — Реле очистителя ветрового стекла — Электродвигатель очистителя ветрового стеклаК7 — Реле дальнего света блок-фар — Лампы дальнего света блок-фарК8 — Реле звукового сигнала — Звуковой сигналК9 (опция) — Реле противотуманных фар — Лампы противотуманных фарК10 — Реле обогрева заднего стекла — Элемент обогрева заднего стеклаК11 (опция) — Реле подогрева сидений — Элементы подогрева сиденийК12 (резерв) —

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем; 2. Предохранитель силовой цепи главного реле; 3. Предохранитель силовой цепи реле электробензонасоса; 4. Предохранитель цепи постоянного питания контроллера.

Внимание

. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

Нюансы 1,8-литрового агрегата

На двигателе Объемом 1,8 литра операция по замене ремня ГРМ несколько сложнее. Ниже приведены только некоторые нюансы работ:

• на шкивах валов ГРМ установочные метки отсутствуют. Для фиксации распред. валов используются специальные проточки, проделанные в торцах слева (со стороны КПП);
• Для доступа к проточкам валов в головке имеются заглушки. Но установить приспособление пока не удастся. Для этого придется демонтировать впускной коллектор, клапанную крышку и задающий диск;
• Для проведения работ потребуется специальное приспособление для фиксации распред. валов. Дело в том, что при правильном выставлении распред. валов, проточки в их торцах располагаются вертикально и зафиксировать их обычной пластиной, как это делается на многих двигателях не удастся.
• Фиксация коленчатого вала не предусмотрена конструкцией, поэтому для этого придется что-то придумывать. К примеру, можно изготовить фиксатор, который устанавливается вместо датчика положения колен. вала.

И это только часть особенностей проведения работ по замене ремня ГРМ на 1,8-литровом двигателе Х-Рей. В действительности все намного сложнее, поскольку, к примеру, для снятия коллектора придется снимать ряд вспомогательных приборов и кронштейнов их крепления. В общем, этот вид обслуживания достаточно трудоемкий.

Характеристики мотора 21129

С одной стороны мотор 21127, послуживший базовой версией для создания 21129, в свою очередь является тюнингованной модификацией 21126, поэтому большинство узлов в двигателе осталось прежним для снижения себестоимость производства. С другой точки зрения, изготовителем учтены минусы апгрейда его дочернего предприятия в ДВС 21128, поэтому конечная схема двигателя имеет вид:

• диаметр цилиндра и ход поршня остались классическими для переднеприводных моторов – 82 мм и 75,6 мм, соответственно;
• схема газораспределительного механизма движков осталась неизменной – DOHC с двумя верхними распредвалами;
• головка блока цилиндров, шатунно-поршневая группа и блок цилиндров не претерпели изменений;
• сохранился полностью впускной тракт с интегрированным ресивером, датчиками ДАД и ДТВ вместо ДМРВ;
• навесное оборудование изменилось частично – новые подушки, генератор и выпускной коллектор;
• улучшена система охлаждения мотора, впрыска топлива.

Самой важной особенностью 21129 стала новая версия прошивки контроллеров ЭСУД – М86. В результате снизился расход бензина, увеличился крутящий момент и мощность до 148 Нм и 106 л. с., соответственно

То есть, модернизация не затронула объемы камер сгорания 1,6 л

с., соответственно. То есть, модернизация не затронула объемы камер сгорания 1,6 л.

Полное описание параметров мотора приводится в инструкции, а основные технические характеристики 21129 содержатся в данной таблице:

Изготовитель	АвтоВАЗ
Марка ДВС	21129
Годы производства	2015 – …
Объем	1597 см 3 (1,6 л)
Мощность	78 кВт (106 л. с.)
Момент крутящий	148 Нм (на 5800 об/мин)
Вес	110 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	распределенный с электронным управлением
Зажигание	катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	объединен с ресивером, полимерный, встроенная заслонка, датчики ДТВ и ДАД
Выпускной коллектор	катализатор
Распредвал	2 шт., метки на шкивах смещены на 2 градуса
Материал блока цилиндров	чугун
Диаметр цилиндра	82 мм
Поршни	облегченные, производитель Federal Mogul
Коленвал	от 11183
Ход поршня	75,6 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 5,3 л/100 км смешанный цикл 6,6 л/100 км город – 9 л/100 км
Расход масла	максимум 0,1 л/1000 км
Какое масло лить в двигатель по вязкости	5W-30 и 10W-40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть, Mannol, Mobil
Масло для 21129 по составу	синтетика, полусинтетика
Объем масла моторного	3,5 л
Температура рабочая	95°
Ресурс мотора	заявленный 200000 км реальный 300000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	с металлической крыльчаткой
Свечи на 21129	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	Gates, ширина 22 мм, ресурс 200000 км пробега
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	увеличенный размер демпфера
Болты крепления маховика	коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм коробка АТ – М10х1,25 мм, длина 26 мм без проточки
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Силовые предохранители

Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:

• F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
• F (Ф-2) / 30А: кулер печного отопителя (в салоне);
• F (Ф-3) / 60А: генератора;
• F (Ф-4) / 60А: контактная плата генератора;
• F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.

Точки подключения сигнализации Лада Веста

Цепь	Цвет провода	Полярность	Расположение
Питание + 12	Красный	+	Коричневый разъем блока BCM
Имитация нажатия педали тормоза	Зеленой 8 pin	+
Питание +12	Красный	+	Замок зажигания
Зажигание	Розово черный	+
Стартер	Желто голубой	+
Концевик вод двери	Оранжевый 32 pin	—	Черный разъем блока BCM
Концевик пас двери	Оранжево белый 30 pin	—
Концевик капота	Оранжевый 33 pin	—
Повороты	Белый	—
Концевики задние	Зелено белый 40 pin	—	Серый разъем блока BCM
Концевик багажника	Розово белый	—
Отпирание багажника	Желтый 31 pin
ЦЗ	Впаиваемся в BCM	показано на видео ниже.
Ручник	Синий	—	Щиток приборов
Бензонасос	Зелено черный	+	Левый порог
Контроль работы двигателя	Бело черный, средней толщины	импульс	Верхний разъем ЭБУ (под капотом)
CAN
Концевики	CAN — шина
ЦЗ
Ручник
Паркинг АКПП
Педаль тормоза (контроль)
Зажигание (контроль)
Контроль работы двигателя
CAN — H	Желто красный 24 pin	Черный разъем блока BCM либо Разъем панели приборов
CAN — L	Серый 23 pin

Замена предохранителя

Процесс замены неисправного модуля-предохранителя несложный. Но будьте внимательны, вставляйте модули с аналогичными показателями силы тока.

Превышение или занижение диапазона ампеража не допустимо, т.к. это способно вывести оборудование из строя преждевременно.

Последовательность действий при замене в салоне:

1. Открываем водительскую дверь.
2. Под рулевой колонкой отщелкиваем пластиковый кожух, он крепится на шести клипсах.

1. Пинцетом извлекаем модуль по порядковому номеру, который указан на внутренней стороне крышки.
2. Вставляем новый модуль, защелкиваем крышку.

Как добраться до предохранителей в моторном отсеке:

1. Останавливаем двигатель, открываем капот.
2. За АКБ вмонтирован пластиковый корпус с реле-прерывателями.
3. Аккуратно отщелкиваем крышку, заменяем реле, модули питания.

Какие предохранители применяются на Лада Веста

В автомобилях семейства Лада Веста используются модули питания ножевого типа. От комплектации цилиндрической формы изготовитель давно отказался ввиду неэффективности последних.

Модификации модулей питания:

1. Mini (1 – 30 А).

1. Maxi (20 – 100 А).

1. Jcase (20 – 80 А).

1. Auto (1 – 120 А).

Отличия каждого из типов: по форме, размерам, весовой категории, глубине посадки, месте установки (салон, моторный отсек).

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

№ предохранителя	Номинал, А	Описание
F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

№ предохранителя	Номинал	Описание
F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Замена предохранителя

В одной из таблиц найдите устройство, которое перестало работать – рядом будет стоять обозначение предположительно перегоревшего элемента. Заодно Вы поймёте, где находится блок предохранителей.

Откройте крышку блока, отыщите и извлеките проблемный предохранитель, ориентируясь по схемам. Такой же алгоритм касается вышедшего из строя реле.

Если контакт внутри оборван, значит, он перегорел. Однако это не всегда заметно, поэтому лучше сделать прозвонку тестером.

Перед заменой обязательно выясните причину перегорания.

Новый защитный компонент должен соответствовать всем характеристикам старого: такой же формат, цвет и обозначение предельной силы тока.
