Предохранитель прикуривателя bmw e90

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

Реальное фото блока в багажном отделении бмв е60

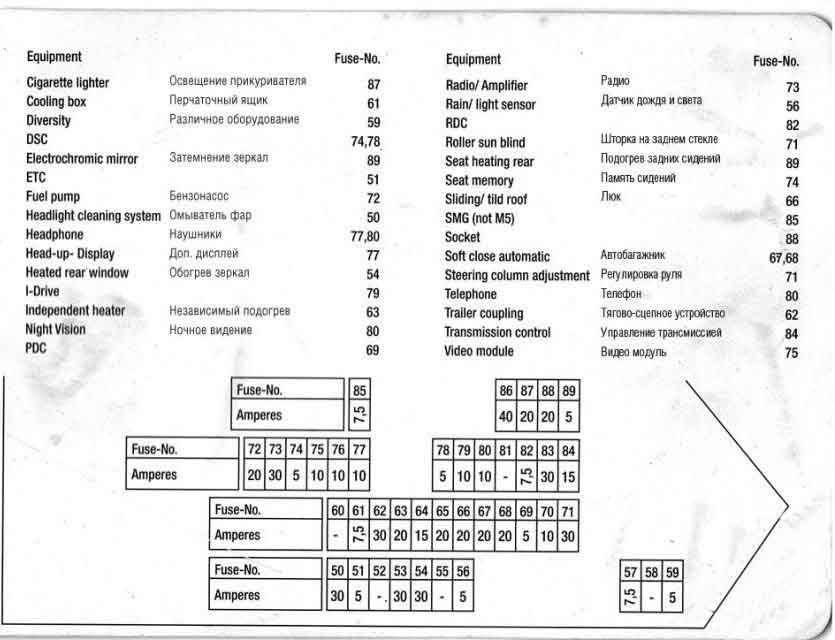

Оригинальное описание выглядит примерно так.

Таблица с расшифровкой

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Предохранители bmw f10 и блоки реле со схемами и расшифровкой на русском языке

Шестым поколением BMW 5 series является F10. Годы выпуска ф10: 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017. За это время серия прошла один рестайлинг. Данное бмв производилась в нескольких вариантах кузова: универсал (Touring)  — F11, седан — F10 и лифтбэк — F07. Мы представляем общую информацию про предохранители bmw f10 и блоках реле, а так же оригинальную инструкцию по эксплуатации на русском языке.

Всего в данной серии находятся 2 основных блока реле с предохранителями. Актуальные данные о Вашем расположении предохранителей находятся на отдельном листе, который должен находится в самом блоке.

Блок предохранителей и реле в салоне бмв ф10

Как и в предыдущих поколениях пятерки, он располагается в вещевом ящике (бардачке). Для доступа просто откройте защитную крышку.

Общая схема

Реле сигнала, противотуманных фонарей, стеклоочистителей и прочих элементов отмечены квадратами.

Единая таблица с описанием предохранителей

За прикуриватель отвечают следующие предохранители: 54, 65, 108, 147, 176. Некоторые из них располагаются в багажном отделении.

Блок предохранителей в багажнике BMW F10

Для доступа необходимо открыть заглушку на правой боковой обшивке.

Общая схема с описанием расположения элементов

Нельзя ремонтировать перегоревшие предохранители и не заменять предохранителями другого цвета или с другим количеством ампер, иначе из-за перегруженного электрического провода возможен пожар в автомобиле!

Дополнительная информация

Для вашего удобства посмотрите видео о ремонте прикуривателя бмв ф10, путем замены предохранителя (вертикальное видео). Тут вы наглядно можете посмотреть места расположение блоков.

Хотите получить больше информации о F10, ознакомьтесь с полной инструкцией по эксплуатации: «скачать»

Снятие и установка аккумуляторной батареи

Вам понадобятся: ключ «10», розетка «13», удлинитель.

1. Выключите зажигание (если оно было включено) и откройте капот.

2. Ослабьте гайку стопорного болта кабельного наконечника “масса…

3 . и снимите кончик провода с отрицательной клеммы аккумулятора.

4. Снимите защитную крышку аккумулятора и конец клеммного кабеля…

5 . ослабьте гайку…

6 . и снимите клемму кабеля с положительного полюса аккумулятора.

7. Отвинтите две гайки крепления нажимного диска…

8 . и снимаем полосу.

9. Снимите аккумулятор.

10. Чтобы снять батарейный отсек, затяните фиксатор…

11.… и отодвиньте блок предохранителей в сторону.

12. Снимите три болта, которыми крепится поддон аккумуляторной батареи…

13 . два винта крепления контроллера системы управления двигателем…

14.… сдвиньте контроллер с полки и отодвиньте контроллер в сторону.

15. Снимите батарейный отсек.

16. Установите все ранее снятые детали в обратном порядке. Перед подключением кабелей очистите клеммы аккумулятора и внутренние поверхности наконечников мелкозернистой наждачной бумагой. Подключите провода в порядке, обратном снятию, соблюдая полярность. После подключения кабелей к клеммам аккумуляторной батареи нанесите тонкий слой смазки Литол-24 или аналогичной на металлические наконечники кабелей и открытые поверхности клемм (предпочтительны токопроводящие смазки, содержащие медь).

Замена АКБ на Фиеста и Фьюжн

Поскольку обе машины рассчитаны на «нижнюю» опору аккумулятора, автолюбителю понадобится два ключа из стандартного автомобильного набора: плоский ключ на 10 и розетка на 13.

Первым шагом после открытия кожуха будет ослабление зажима на электроде батареи, обозначенного знаком минус, гаечным ключом 10. Зажим снимается с электрода.

Затем аналогичная операция выполняется на положительном выводе.

После того, как провода были отсоединены и отодвинуты в сторону, торцевым ключом (желательно с удлинителем) откручивается болт в основании батареи, удерживающий прижимную пластину. Пластина удалена.

Старый аккумулятор вынимается и на его место устанавливается новый.

После установки новой батареи фиксирующий зажим снова завинчивается. Затем подключается и плотно затягивается положительный зажим, а «земля» фиксируется последней».

Зачем снимают аккумулятор на зиму

Ребята тут простые: снимают, чтобы не “убили” батарею! Если машина не работает, но клеммы перекинуты через аккумулятор, микротоки разряда все еще присутствуют, очевидно, у кого-то потери намного больше, у кого-то гораздо меньше, но все же есть (кстати, давайте прочитаем, как проверить это здесь). Также не стоит забывать о токах саморазряда, даже самый идеальный аккумулятор может разряжаться сам по себе в течение длительного периода бездействия. Да, честно говоря, батареи не всегда чистые сверху, то есть они могут содержать грязь, влагу (например, осадки, испарения и т.д.), Антифриз и многое другое. Все это может разрядить аккумулятор, пусть и медленно, но верно.

Настройка после установки

Если CD 6000 все еще можно переустановить на Ford Fusion, настройки даты и времени будут потеряны. Их следует обновлять, так как отображаемые данные также передаются на бортовой компьютер. Как правило, после перезагрузки на головном устройстве отображается 12 часов вечера, дата, соответствующая дате выпуска Ford Fusion. Если вы удалите и установите его, на этот раз он появится снова. Разблокировка также включает вывод этих данных.

Настройка даты и времени

На основном блоке есть специальная кнопка ЧАСЫ в верхней правой панели. Нажав на нее, вы можете легко настроить дату и время.

Нажимая кнопки «вправо» и «влево», можно переключать выбор: от времени к дате, от дня к году или месяцу. Когда вы выбираете одну из областей, вы можете изменить ее с помощью ползунка. Вы должны прокрутить, пока не получите желаемое число, затем уберите палец с кнопок настройки и снова нажмите меню или «Часы».

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла

Устройство защиты Matiz

Установка предохранителей на Daewoo Matiz – это обязательная процедура, без которой автомобиль не выпускают с конвейера. Отсутствие данных компонентов в конструкции машины достаточно быстро приведет к непоправимым последствиям. Блоки предохранителей должны находиться в транспортном средстве потому, что эти элементы защищают бортовые энергосистемы и оборудование от перегрузок и коротких замыканий.

Данные компоненты на Дэу Матиз способны заранее (до выхода из строя встроенных устройств) указать на наличие проблемы. Если у автомобиля постоянно перегорают предохранители, то необходимо отправить машину на СТО для проверки состояния бортового оборудования. Частое возникновение подобных проблем свидетельствует о наличии обрыва в проводке или иных, не менее опасных неисправностей.

Инструкция по замене предохранителей

Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Если новый установленный прибор сразу после замены выходит из строя, необходимо проверить все защищаемые им электрические цепи. Вполне возможно, что в цепи имеется короткое замыкание. Номинальный ток плавкой вставки указывается маркировкой на её корпусе. Вставки одной мощности имеют свой цвет и при замене спутать их довольно трудно.

Предохранители и реле расположенные в салоне

Основной блок предохранителей в салоне (на рис. № 6), находится ниже руля, ближе к двери (для моделей с левым рулем). Открываем панель, представляющую из себя пенал для мелочей и бумажек. Снимаем её, потянув вверх и на себя. Под ней находится блок предохранителей:

1. TURN (7.5A) — указатели поворотов и аварийная сигнализация
2. резерв
3. GAUGE (10A) — освещение, габариты, система кондиционирования, фонари заднего хода, система управления люком, стеклоподъемники, обогреватель заднего стекла
4. WIP (20A) — (wiper) стеклоочиститель и омыватель лобового стекла, и стекла задней двери
5. I-UP/M-HTR (10A) — система повышения частоты холостого хода / обогрев боковых зеркал
6. ECU-IG (10A) — система впрыска топлива
7. IGN (7.5A) — система зарядки аккумулятора, система впрыска топлива, система подушек безопасности (SRS)
8. STOP (15A) — стоп-сигналы, дополнительный стоп-сигнал
9. TAIL (15A) — задние габариты, измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, системы впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок
10. Резерв
11. Резерв
12. OBD (7.5A) — система диагностики OBD-2
13. ECU-B (7.5A) — система подушек безопасности, задние противотуманки
14. ST (5A) — система запуска
15. D/L (30A) — центральный замок
16. FOG (15A) — противотуманные фары
17. S-HTR (15A) — (Seat Heater) подогрев сидений
18. резерв
19. CIG (15A) — аудиосистема, часы, прикуриватель, электропривод боковых зеркал
20. DEF (40А) (серый) — обогреватель заднего стекла, предохранитель: DEF I-UP/M-HTR
21. Power (30А) (розовый) — электропривод стеклоподъемников, электропривод люка

Этот же блок с обратной стороны:

A — реле обогревателя заднего стекла B — реле габаритов C — интегрированное реле
