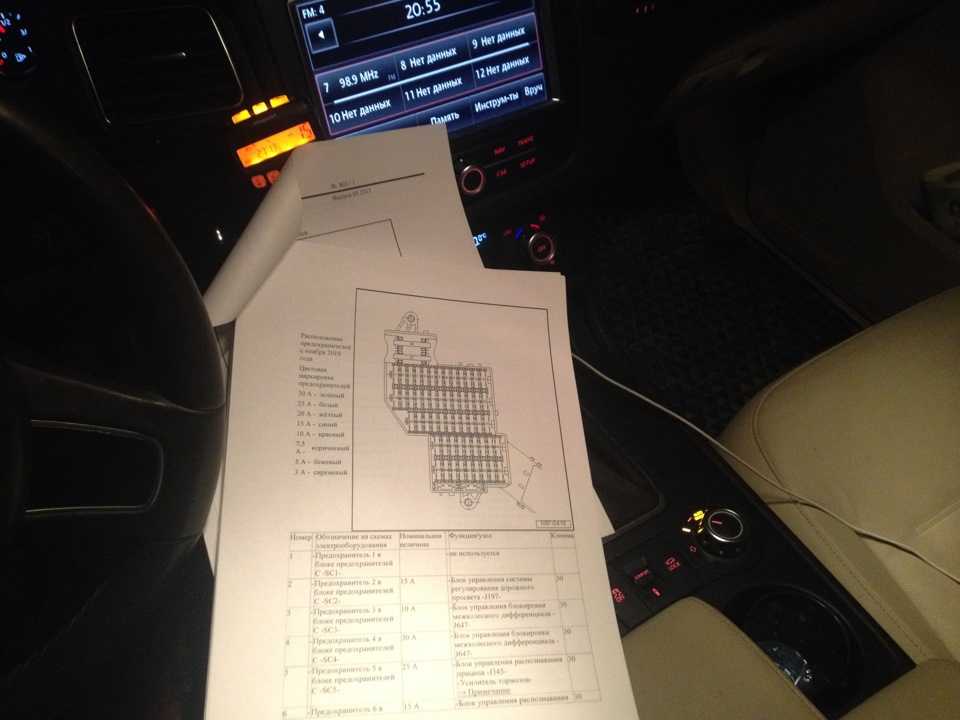

Замена предохранителей vw touareg с 2010 года

Замена аккумулятора: 2004-2010 Volkswagen Touareg

Для начала сдвигаем водительское сидение максимально вперёд. Сзади на рельсах есть две пластиковые заглушки, их следует снять, что-бы не повредить. Снимаются они просто, сдвигаются назад, под ними видим шарниры, на которых сидение и откидывается назад.
Теперь сидение сдвигаем назад, убираем пластиковые крышки на рельсах впереди, они на простых защёлках и поднимаются вверх, если замки останутся в кузове, их необходимо вытащить и вставить в крышки

Откручиваем крепление сидения звёздочкой.
Далее нужно откинуть кресло назад, для этого скорее всего придётся сдвинуть по рельсам вперёд, когда поднимется выше руля, чтоб откинулась дальше и было удобнее работать
Обратите внимание на кабель питания управления сидением, важно не повредить его.

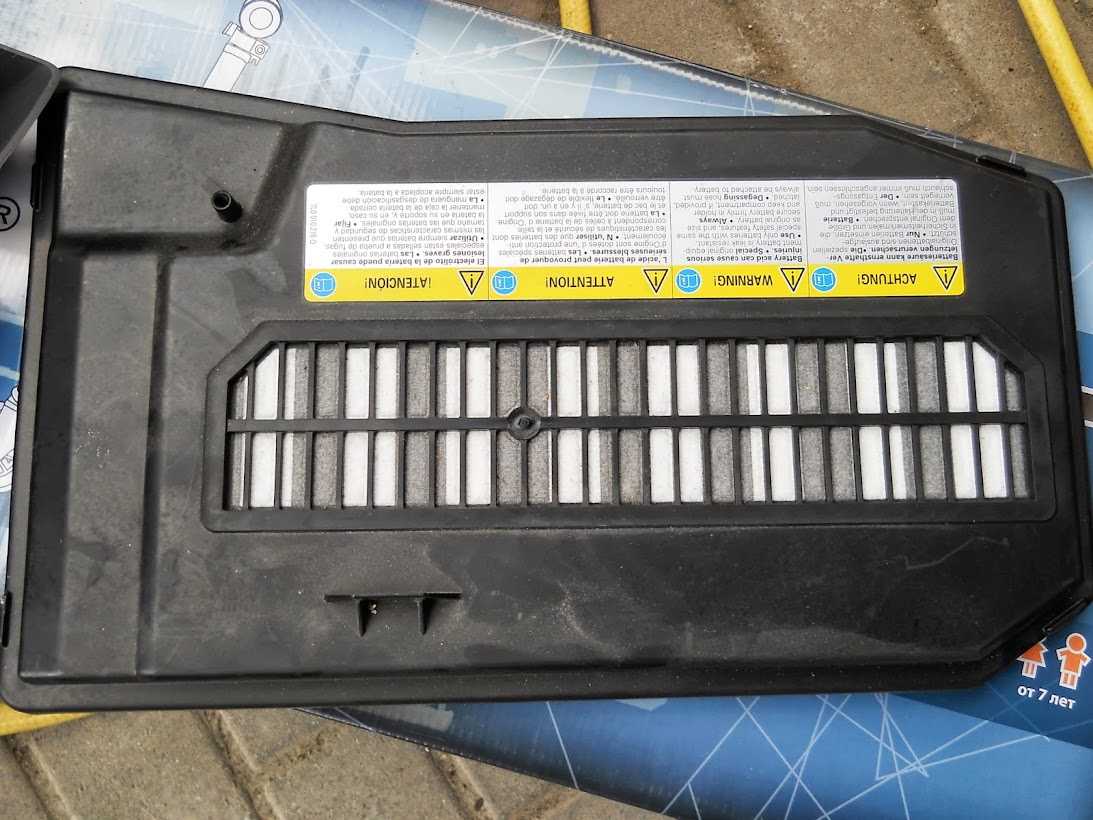

На крышке закрывающей АКБ закреплён воздуховод, его следует снять в первую очередь. Теперь нужно открутить крышку скрывающую АКБ
В нише батарея крепится двумя пластинами, так же незабываем про трубку газоотвода

Клеммы аккумулятора следует начинать снимать с отрицательной.

Блок предохранителей Туарег под капотом

Подкапотный модуль устанавливается слева по ходу движения автомобиля. Расположение выбрано не случайно. Он находится в удобном для обслуживании месте с легким доступом к содержимому. Отличие в некоторых версиях есть. Американцы 2005-2006 годов оснащались другими аппаратами, но модификация не прижилась.

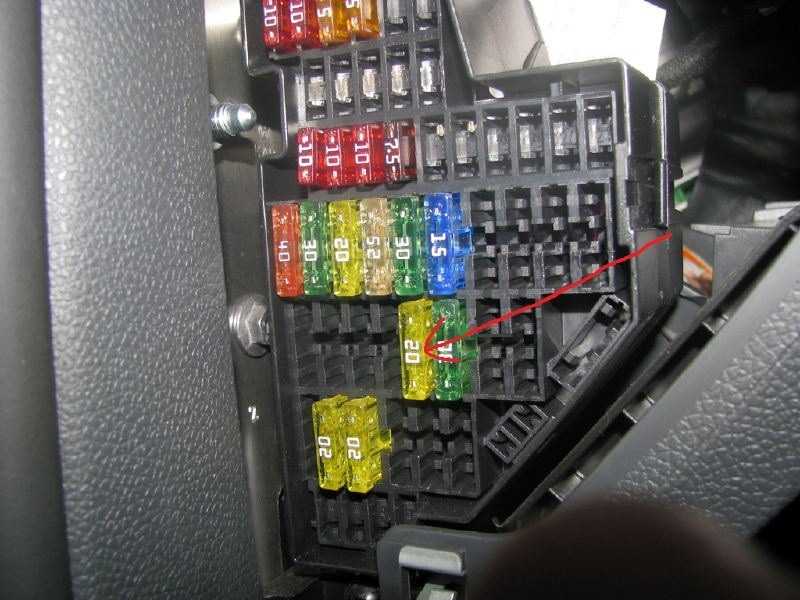

Блок в левой части приборной панели

На фото выше приведен монтажный блок авто 2009 года с стандартной комплектации. Оперативный модуль выделяется простым доступом к содержимому и легким обслуживанием. Здесь преимущественно устанавливаются предохранители и вставки салонного оборудования, систем комфорта, вторичных устройств, не имеющих отношения к работе мотора.

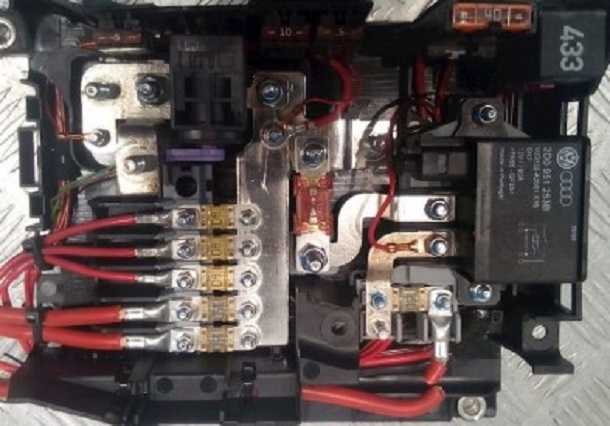

Блок под сиденьем водителя

Третий основной модуль устанавливается под сидением водителя. На фото выше представлено содержимое корпуса панели, автомобиля 2004 года. Здесь проходят основные силовые линии автомобиля – магистральная развязка. Модуль представляет небольшой прямоугольный короб, сделанный из пластика. Внутри находятся реле и предохранители, распределители цепей, ответственные за общее питание других блоков нагруженного оборудования.

Блок реле под приборной панелью

Для упрощения конструкции изготовитель вывел большинство выключателей в отдельную коробку. Панель содержит основные реле, питающие салонное оборудование и вспомогательные устройства, не имеющие отношения к двигателю.

Модуль компактен и легко обслуживается, что не вызовет затруднений у простых автолюбителей.

Обслуживание, устройство и ремонт Фольксваген Туарег — Предохранители — Volkswagen Touareg

Замена предохранителей

По таблице предохранителей установите, в каком монтажном блоке и под каким номером находится неисправный предохранитель.

ПРИМЕЧАНИЕ Электроцепи защищены плавкими предохранителями. Следует иметь в автомобиле несколько разных запасных предохранителей.

• Выключите зажигание и неработающее электроустройство.
• Снимите крышку с монтажного блока.
• Пинцетом выньте соответствующий предохранитель из монтажного блока.
• Если предохранитель перегорел (видно по расплавленной перемычке), замените его на новый предохранитель, рассчитанный на такой же ток (такого же цвета и с такой же маркировкой) и такого же размера.

ПРИМЕЧАНИЕ Если новый предохранитель через короткое время тоже перегорел, следует проверить электроустройство в специализированной мастерской. Если поставлен предохранитель, рассчитанный на больший ток, возможно появление отказов в других электроцепях.

Цветная маркировка предохранителей

• Монтажный блок в передней панели слева
• Монтажный блок под крышкой.
• Монтажный блок закрыт крышкой.

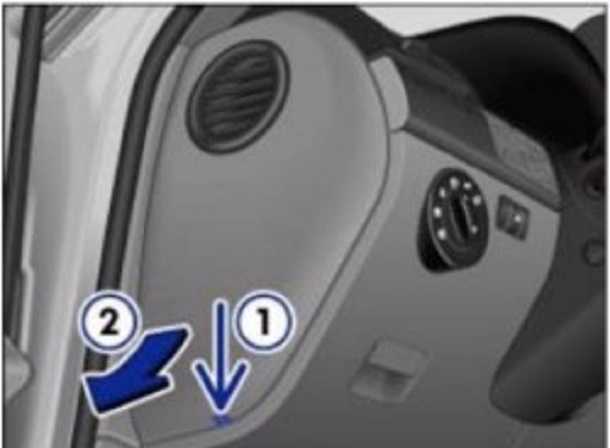

Рис. 1.147 . Крышка монтажного блока

Для того чтобы снять крышку – вставьте плоский конец отвертки в отверстие в крышке 1 ( рис. 1.147 ).

Снимите крышку в направлении стрелки 2.

В обшивке размещен пластмассовый пинцет для вынимания предохранителей.

Рис. 1.148 . Расположение предохранителей

В монтажном блоке есть место для двух запасных предохранителей А ( рис. 1.148 ).

Монтажный блок в передней панели справа

Монтажный блок закрыт крышкой.

Рис. 1.149 . Крышка монтажного блока

Для того чтобы снять крышку – вставьте плоский конец отвертки в отверстие в крышке 1 ( рис. 1.149 ).

Снимите крышку в направлении стрелки 2.

В обшивке размещен пластмассовый пинцет для вынимания предохранителей.

Рис. 1.150 . Расположение предохранителей

3.Блок предохранителей расположенного слева

1	20	Штепсельные розетки
2	5	Стояночное отопление (часы/датчик/насос)
3	20	Правые штепсельные розетки
4	20	Стояночное отопление/нагреватель
5	20	Штепсельные розетки
6	15	KESSY
7	5	Диагностика, мультиплексная система
8	30	Стеклоочистители
9	15	Насос стеклоомывателей
10	25	Стеклоподъемник – левый задний
11	15	Центральный замок – левый
12	20	Салонное освещение
13	–	–
14	25	Стеклоподъемник – левый передний
15	20	Левый задний фонарь
16	20	Звуковой сигнал
17	10	Указатель поворота Стояночные огни – левые
18	20	Реле SRA
19	15	Противотуманные фары
20	30	Электропривод сидений
21	15	Дополнительная поворотная фара
22	30	Поперечная блокировка
23	10	Поперечная блокировка сзади
24	5	Система контроля давления в шинах
25	15	Регулировка рулевой колонки – электро
26	10	Блок управления подушками безопасности Отключение подушки безопасности переднего пассажира
27-32	–	–
33	15	Обогрев рулевого колеса
34	5	Датчик обогрева сидений Охранное наблюдение за внутренним пространством
35	15	Ближний свет Дальний свет
36	10	Питание от бортовой батареи
37	–	–
38	10	Сигналы торможения
39	5	Реле системы зажигания, климатической установки, обогрева сидений, панели приборов
40	5	Панель приборов
41	15	KESSY
42	30	Электролюк
43	30	Сабвуфер
44	30	Электроустройства сидений
45	30	Электроустройства сидений
46	–	–
47	10	Поперечная блокировка
48	5	Часы стояночного отопления
49	5	Сервотроник
50	10	Обдув трубы отопителя (VR6)
51	5	Датчик качества воздуха Система мониторинга давления в шинах Диагностика
52	30	Задний стеклоочиститель
53	5	Охранное наблюдение за внутренним пространством салона Блок переключения наружного освещения Обогрев зеркал
54	10	Корректор наклона фар
55	–	–
56
57

Блок предохранителей Фольксваген Джетта: схема

Неисправный прибор сразу бросится в глаза по оплавленной части и черному налету. Расположение и расположение Процесс снятия и замены Как найти перегоревший предохранитель и заменить его При выборе устройства защиты учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока системы.

Установленные в цепях двигателя защитные устройства управляются пусковым током двигателя. Проверку защитных элементов проводят тестером, когда нет необходимости вынимать элемент из розетки.

Если вы обнаружите перегоревший компонент, то его следует заменить на такой, который будет соответствовать характеристикам силы тока. У каждого водителя должен быть в наличии комплект защитных запчастей.

Снятие и замена защитных деталей Перед заменой защитного элемента выключите зажигание, чтобы его держатель не вышел из строя. Найти сгоревшее устройство, предохраняющее от опасного действия, непросто.

Неисправный термостат

Заклинивший клапан термостата – признак неисправности всех без исключения автомобилей. Обычно двигатель во время движения должен прогреться до рабочей температуры не более чем за 10 минут (зимой на холостом ходу может потребоваться гораздо больше времени). Если подвижность клапана нарушена, чему способствует образование накипи на внутренних стенках термостата, он начинает расклиниваться и в конечном итоге вообще перестает двигаться, и это может происходить в открытом, закрытом или промежуточном положении. Замена термостата – процедура несложная, основная проблема – разобрать трубы, так как обычно хомут и сама труба прилипают к штуцеру и с их снятием придется повозиться. Шаги по замене термостата:

• откручиваем колпачок РБ;
• ставим под термостат емкость для тосола;
• снимаем трубы;
• откручиваем гаечным ключом на 10 два болта, которые фиксируют термостат к двигателю;
• снимает термостат вместе с прокладкой;
• подождать 10-15 минут, пока стечет охлаждающая жидкость;
• установить новую деталь;
• залейте новый антифриз.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Контроль исправности предохранителей

При нарушении работоспособности какого-либо устройства автомобиля необходимо с помощью таблиц 1 и 2 определить, какие (какие) предохранители обслуживает этот элемент. Затем нужно выключить зажигание.

В некоторых случаях (выход из строя блока управления двигателем, генератора, габаритных огней, прикуривателя и др.) Минусовую клемму АКБ лучше снять. Затем с помощью специальных диэлектрических клещей (можно использовать плоскогубцы) необходимо разобрать необходимые предохранители.

Предохранители в прозрачных корпусах можно проверить визуально. Следует помнить, что такой способ контроля неисправности не имеет 100% гарантии, так как иногда не удается увидеть микротрещину в токопроводящей вставке.

лучше всего использовать мультиметр в положениях проверки «диод», «сопротивление» или «целостность». Значение сопротивления исправного предохранителя примерно равно нулю. Сопротивление сгоревшего предохранителя стремится к бесконечности (на мультиметре отображается «1»).

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок предохранителей Туарег под капотом

Подкапотный модуль устанавливается слева по ходу движения автомобиля. Расположение выбрано не случайно. Он находится в удобном для обслуживании месте с легким доступом к содержимому. Отличие в некоторых версиях есть. Американцы 2005-2006 годов оснащались другими аппаратами, но модификация не прижилась.

Блок реле под приборной панелью

Для упрощения конструкции изготовитель вывел большинство выключателей в отдельную коробку. Панель содержит основные реле, питающие салонное оборудование и вспомогательные устройства, не имеющие отношения к двигателю.

Модуль компактен и легко обслуживается, что не вызовет затруднений у простых автолюбителей.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Реле Туарега

Ввиду обилия электронных приборов на машине монтируется большое количество выключателей. Здесь встречаются маркировки типа 109 и J317. Для удобства обслуживания и ухода, реле разнесены по отдельным модулям, что позволяет минимизировать размер блоков и удобно разместить их.

Реле компрессора пневмоподвески Туарег NF

В версии НФ включение пневмокомпрессора выполнено за счет реле, установленного в моторном отсеке. Релюшки поставлены внутри ЭБУ или на салонной переборке.

Реле дворников

Штатные очистители ветровых стекол оборудованы выключателями, установленными отдельно от всех элементов. Обычно они ставятся под приборкой со стороны водителя.

Реле кондиционера

Штатный переключатель системы кондиционирования находится под щитком примерно по центру консоли. Детали спрятаны в подобном месте для простоты обслуживания агрегата и облегчения процедуры ремонта.

Реле стартера

Запуск стартера устанавливается под капотом в стандартной позиции под номером 9 и 13. В некоторых комплектациях производитель устанавливает прибор, как часть ЭБУ и отдельный элемент здесь отсутствует.

Реле под сиденьем

На автомобилях, где монтируется дизель на 3 литра, и других, имеется дополнительная панель под местом водителя. Здесь сосредоточены силовые предохранители и реле, ответственные за группы приборов или отдельные, энергоемкие блоки.

Обслуживание панели выполняется легко после снятия водительского кресла.

Реле звукового сигнала Туарег

Находится во вспомогательном блоке под номером 4 (автомобили после рестайлинга). В первых модификациях устройство монтировалось под капотом на крыле автомобиля.

Туарег: реле топливного насоса

Система питания продумана до мелочей. Здесь присутствует два основных реле — А4 и В2. Также имеется дополнительный элемент, контролируемый релюшкой В6. Подкачка топлива выполняется при помощи вставки С19.

Все элементы проводки смонтированы в монтажном блоке под капотом машины.

Реле вентилятора

Отдельно следует выделить реле питания обдува системы охлаждения. Как таковой элемент в конструкции авто отсутствует. Его роль выполняет модуль управления вентилятором охлаждения.

Реле стеклоочистителя

Выключатели в большинстве комплектаций автомобиля устанавливаются под капотом. Благодаря подобному расположению детали легко обслуживать и менять. Аналогично изготовитель ставит реле для омывателя стекол.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

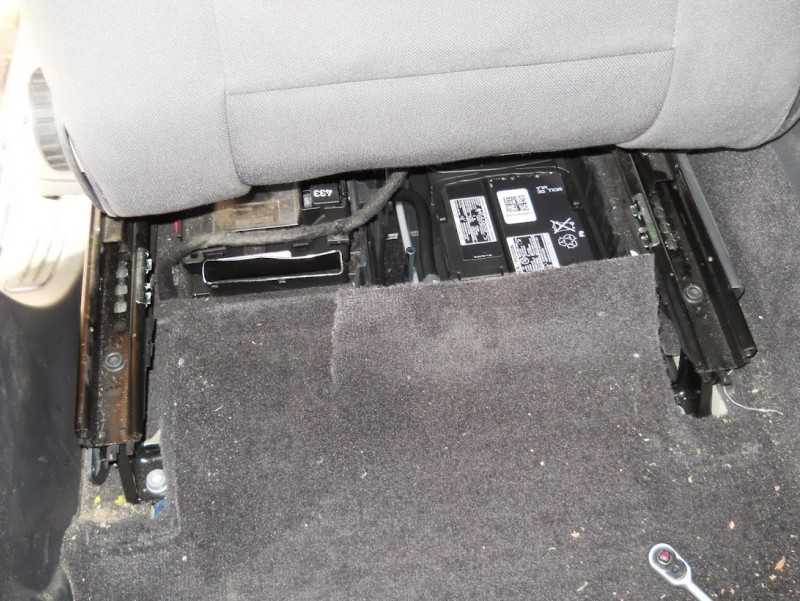

Фольксваген туарег где находится аккумулятор

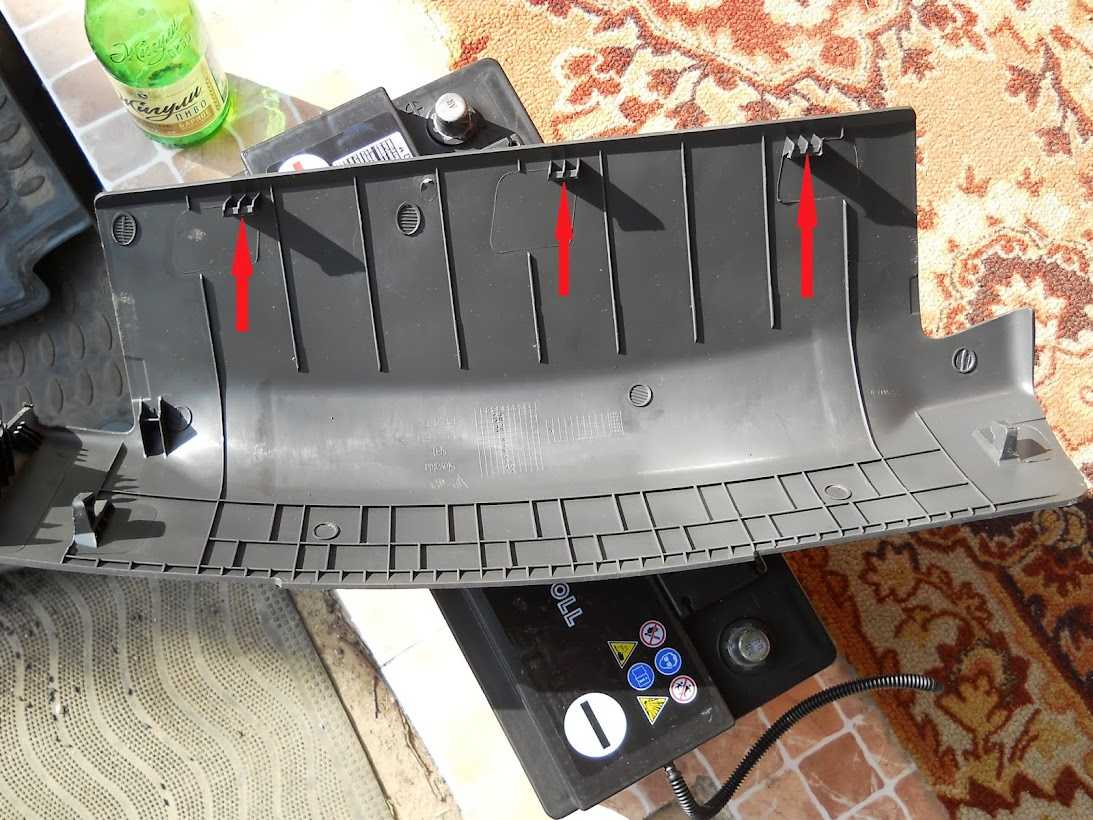

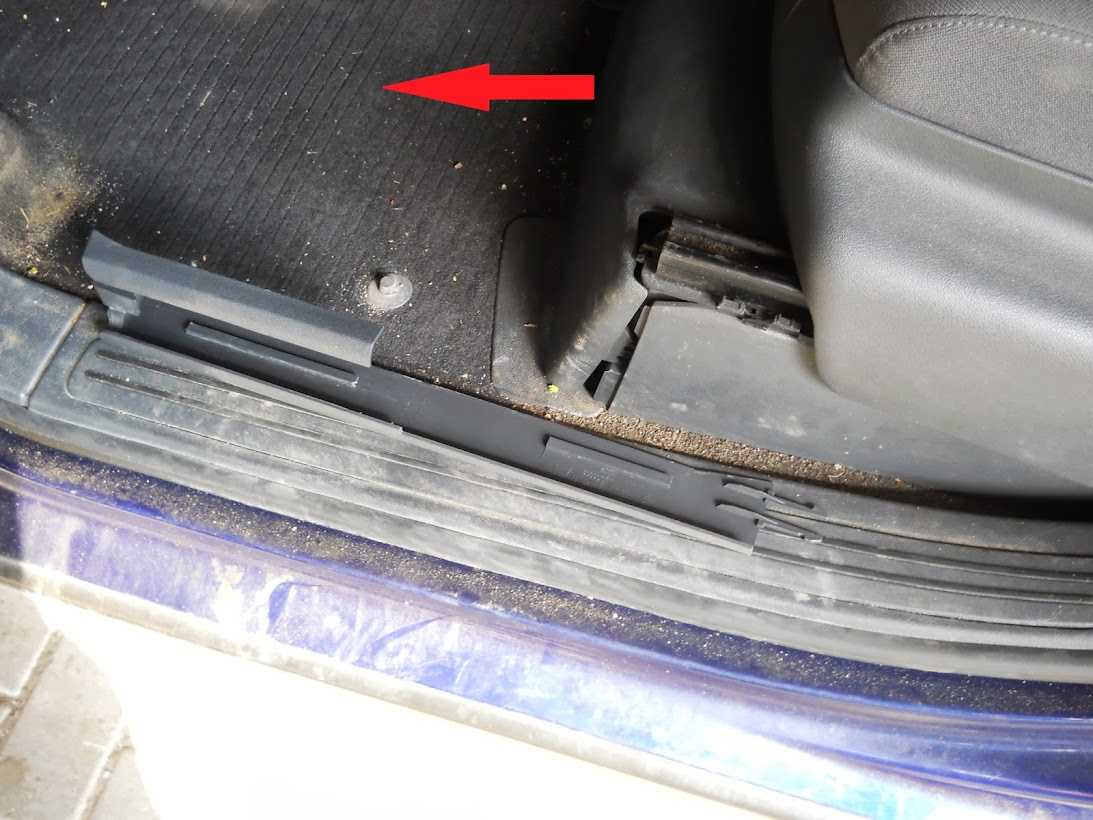

Снимаем пластиковую защиту под передним сидением, для этого тянем нижний край от пола вперед, отщелкиваем защелки

Потом я поднял сидение полностью вверх и сдвинул до конца вперед, от заднего сидения залезаем под переднее и отщелкиваем 3 защелки

Сдвигаем сидение назад и вытаскиваем защиту.

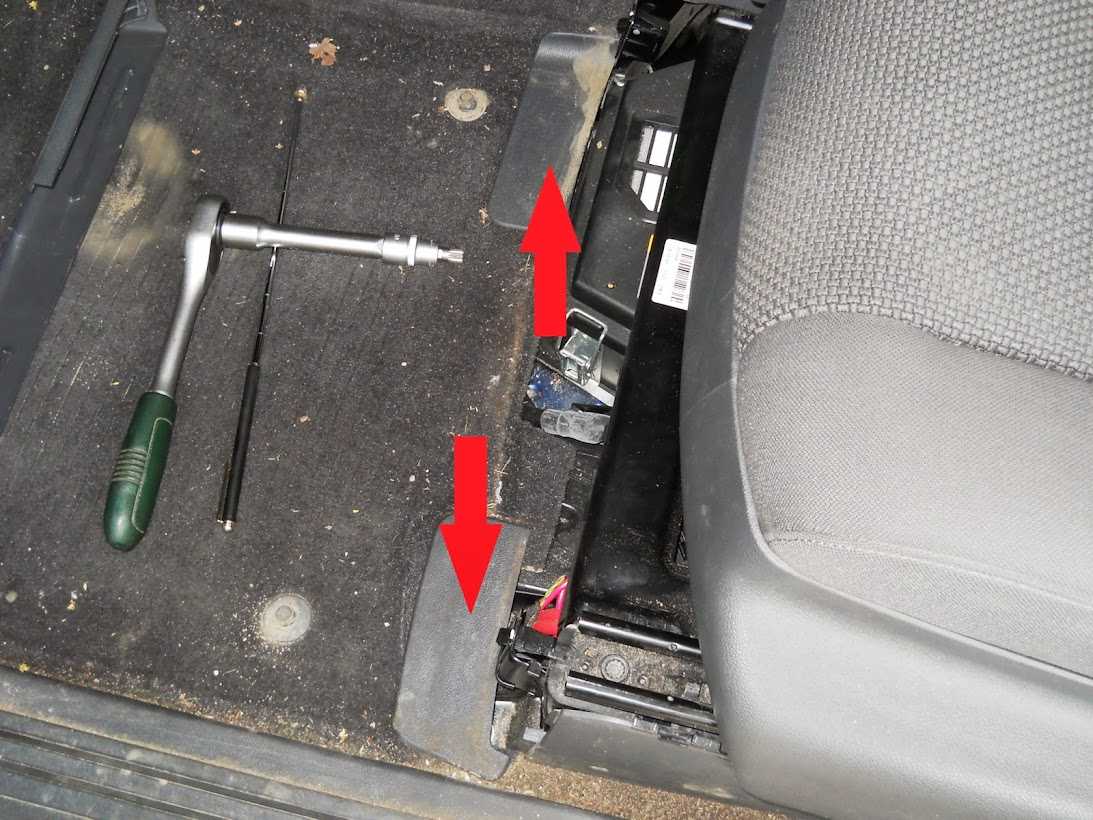

Снимаем пластиковые заглушки перед сидением

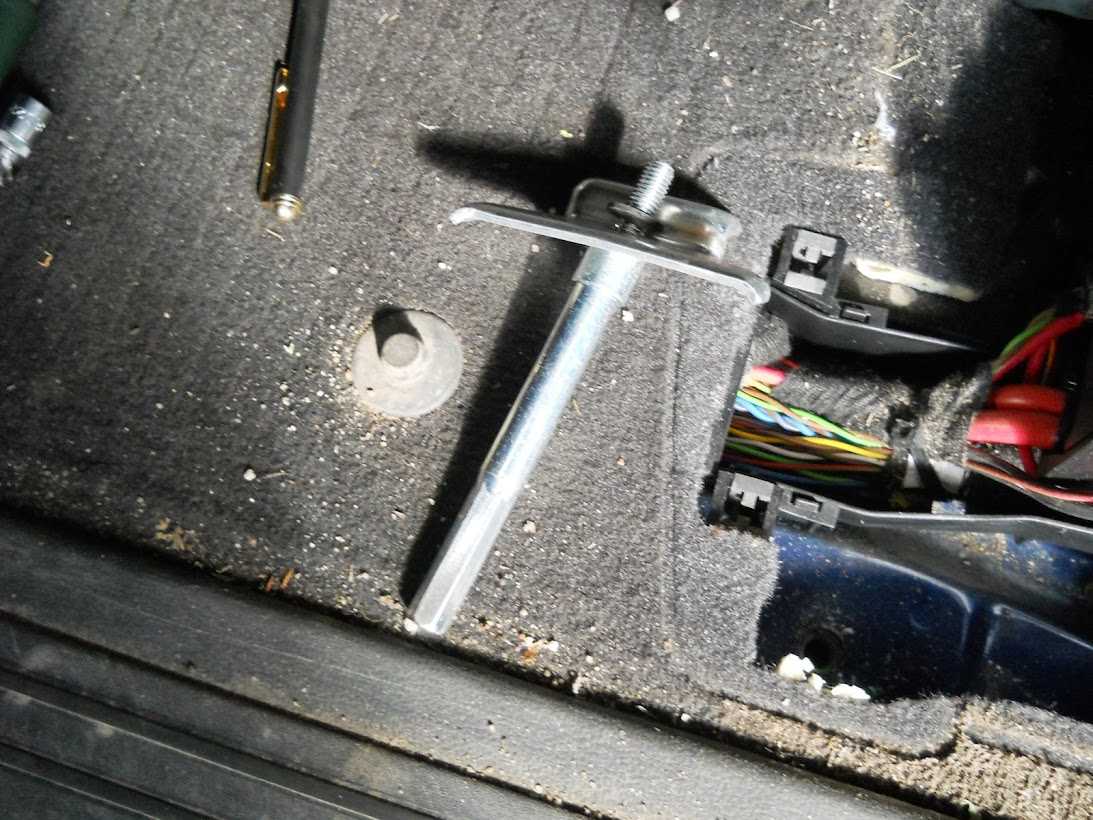

Выкручиваем два болта головкой М10 (если будет необходимость в замене болтов, то номерок для заказа N 910 192 02)

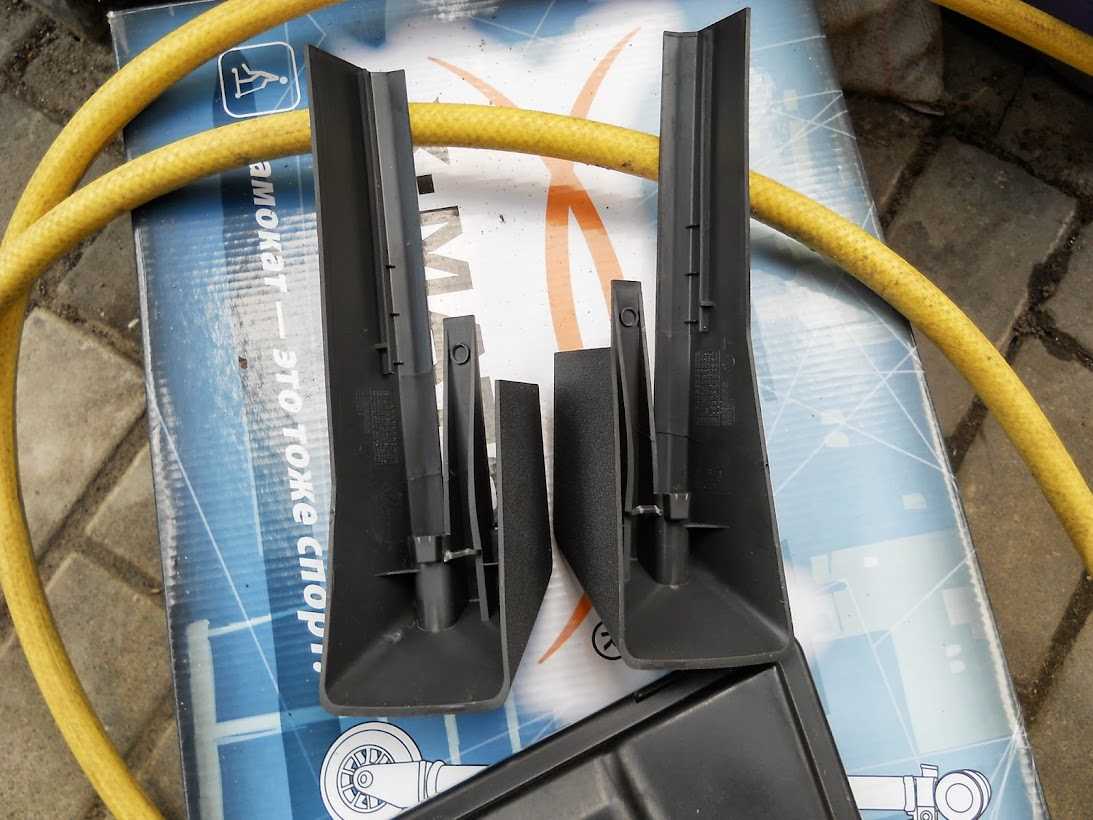

Снимаем с задников полозьев сидения пластиковые накладки, я просто стащил их назад

Выкручиваем болт крепления воздуховода и снимаем его

Опускаем сидение вниз полностью, отодвигаем назад до конца и наклоняем назад, видим крышку аккумулятора

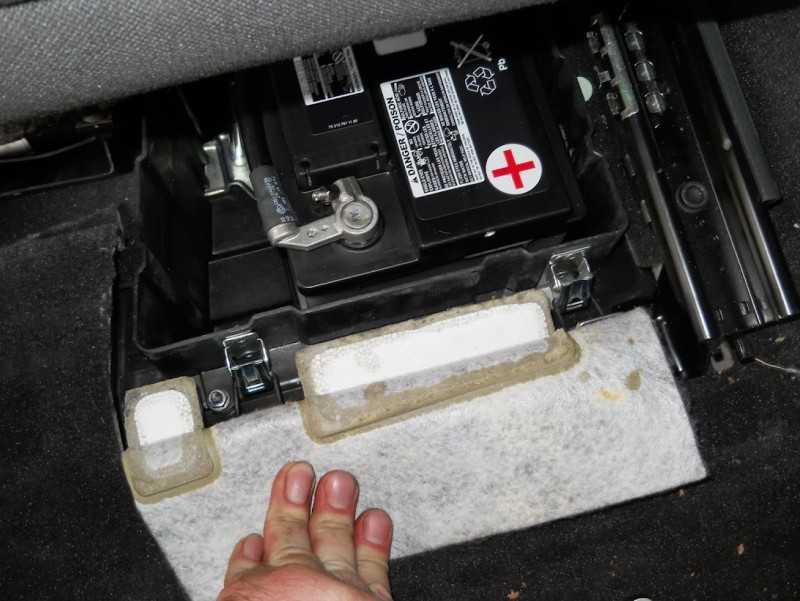

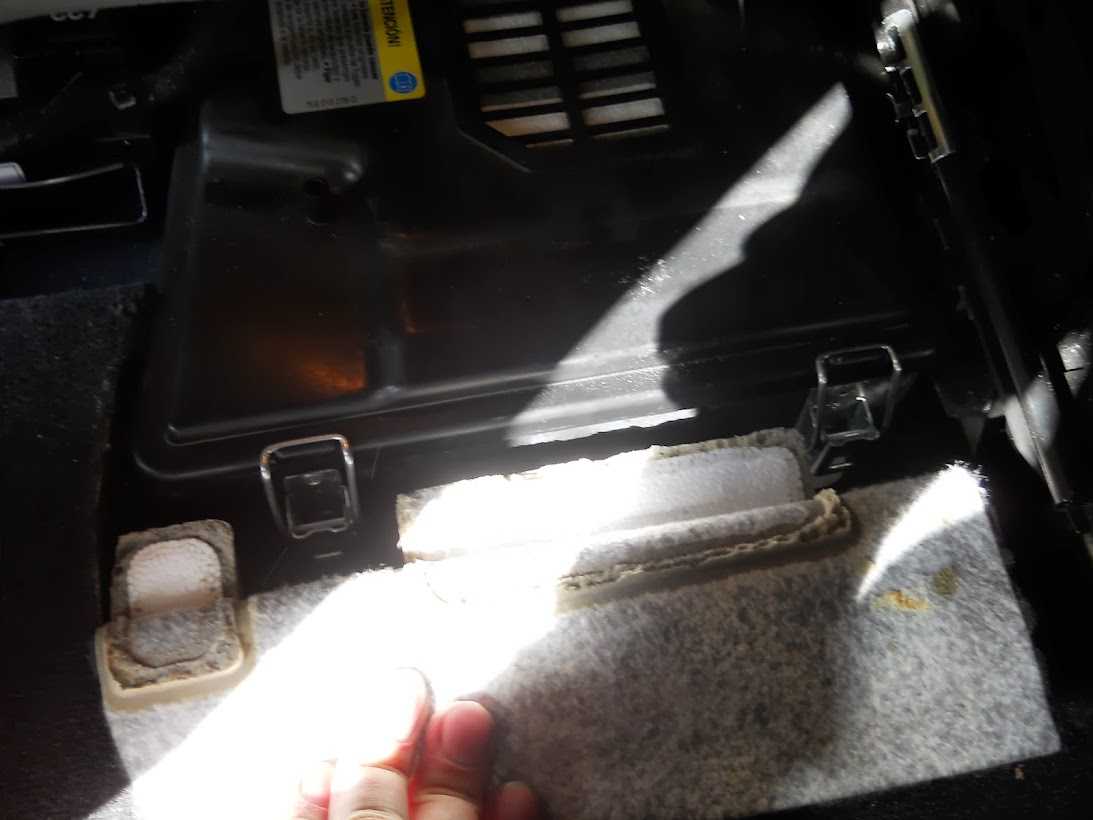

По углам четыре защелки, отщелкиваем их

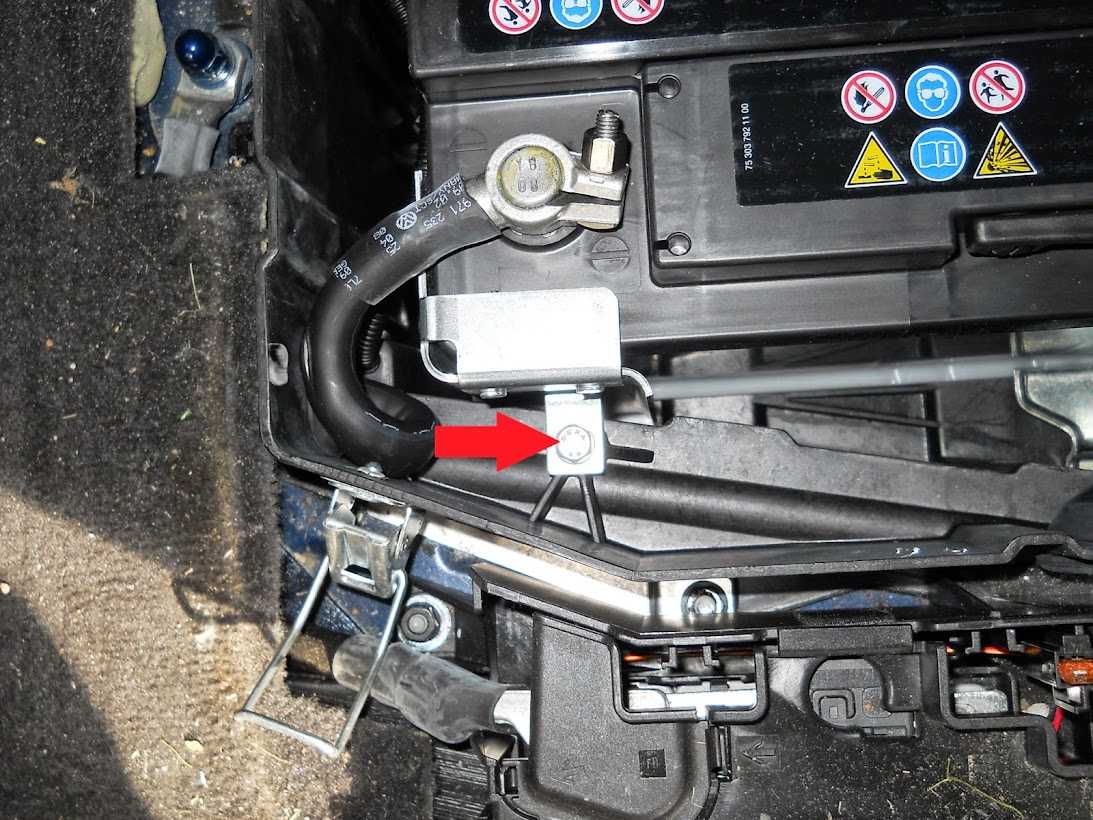

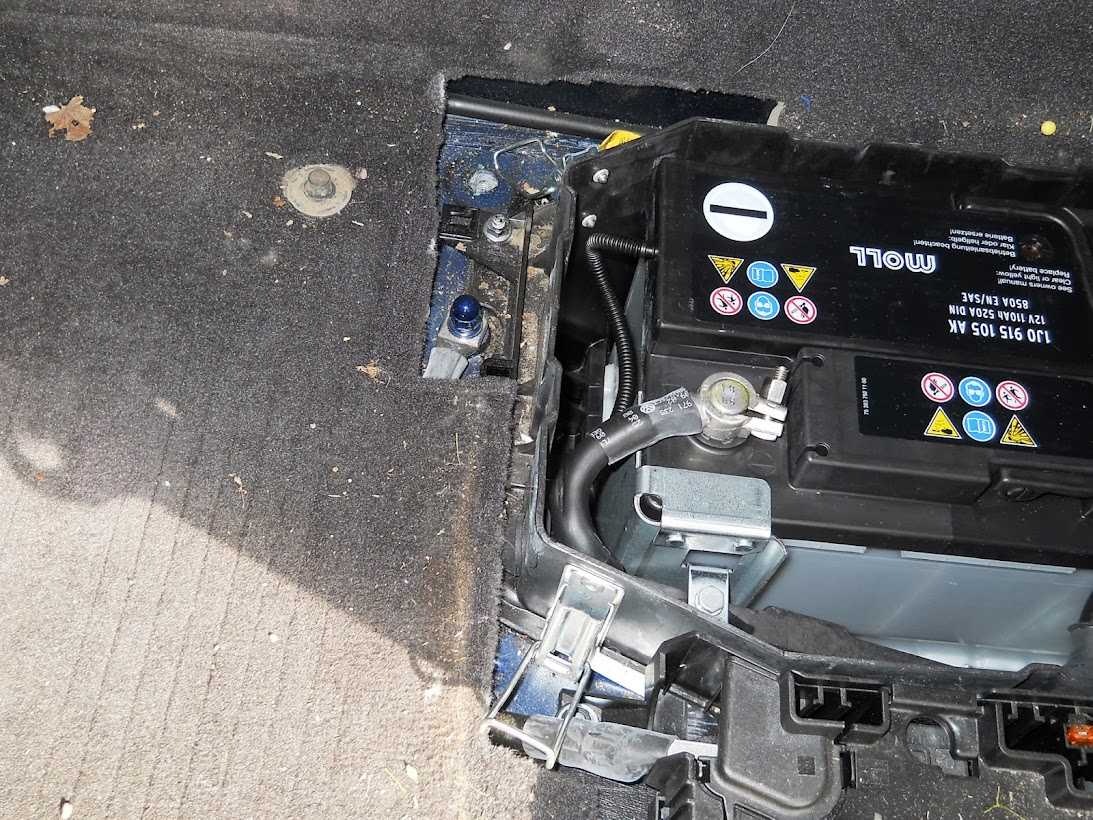

Аккумулятор закреплен в двух местах, откручиваем крепления

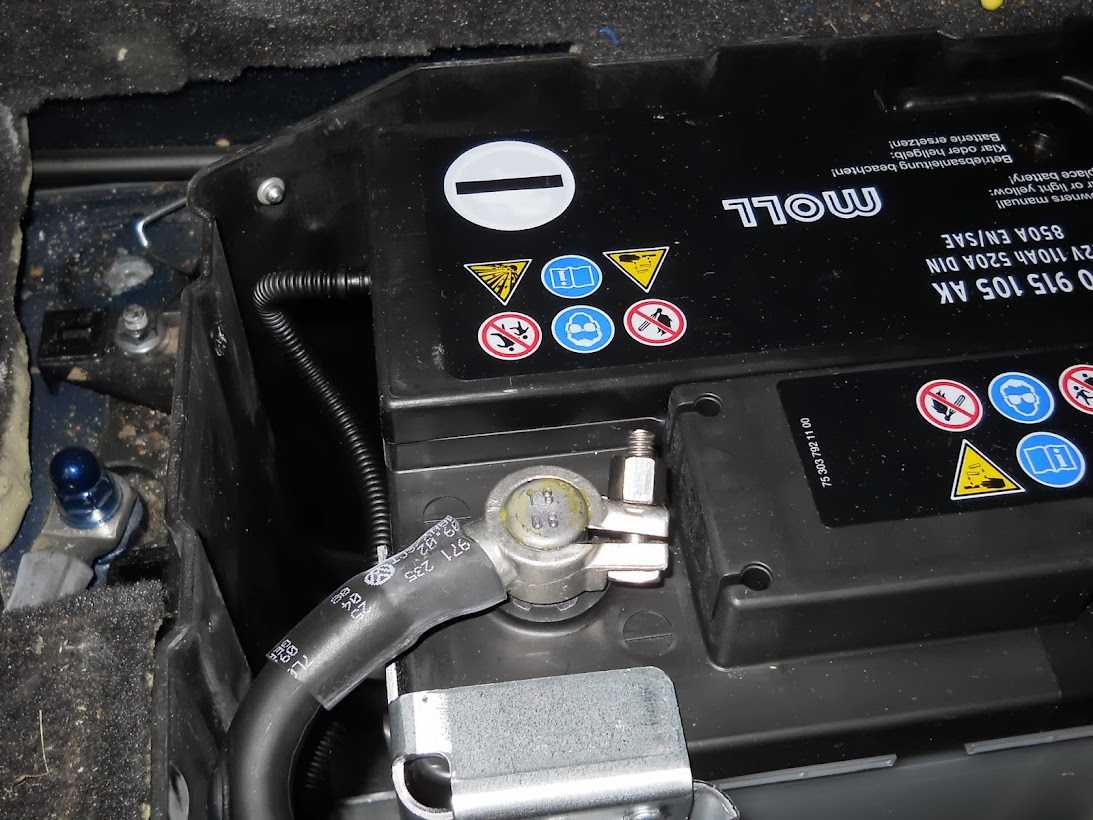

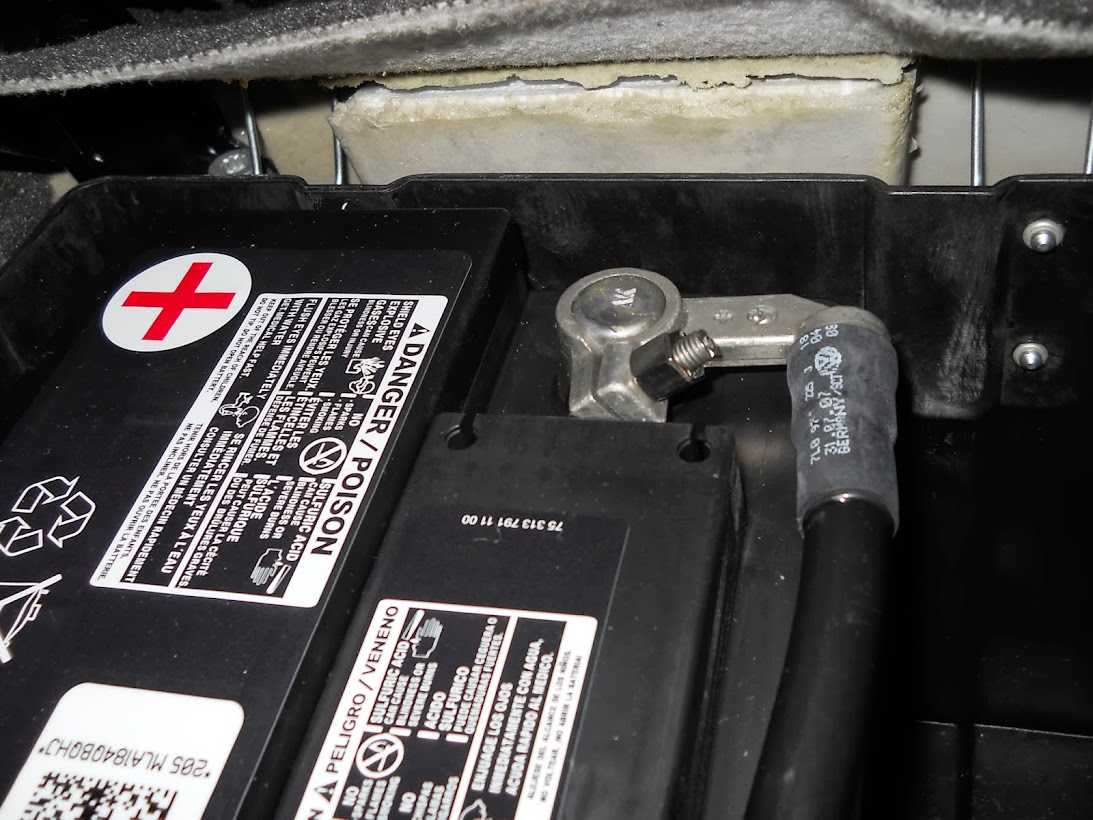

Откручиваем клеммы аккумулятора

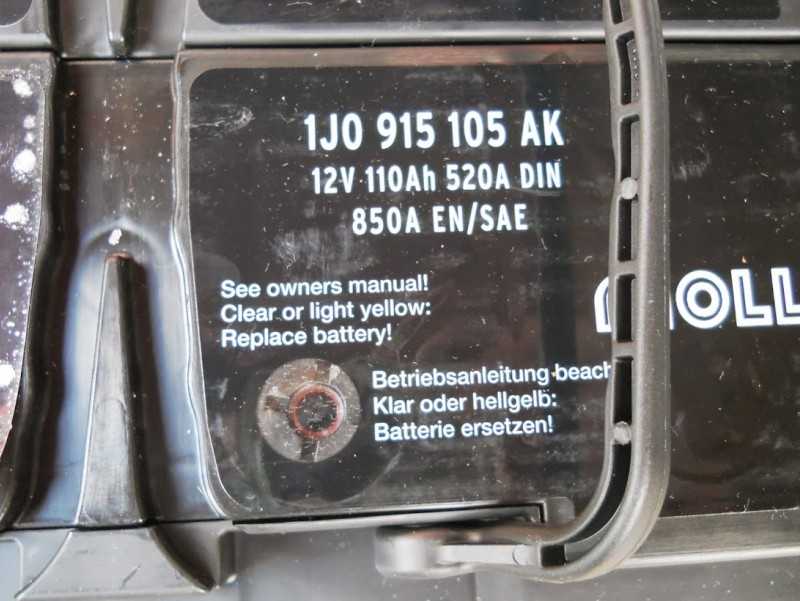

Вытаскиваем аккумулятор. Помер однако

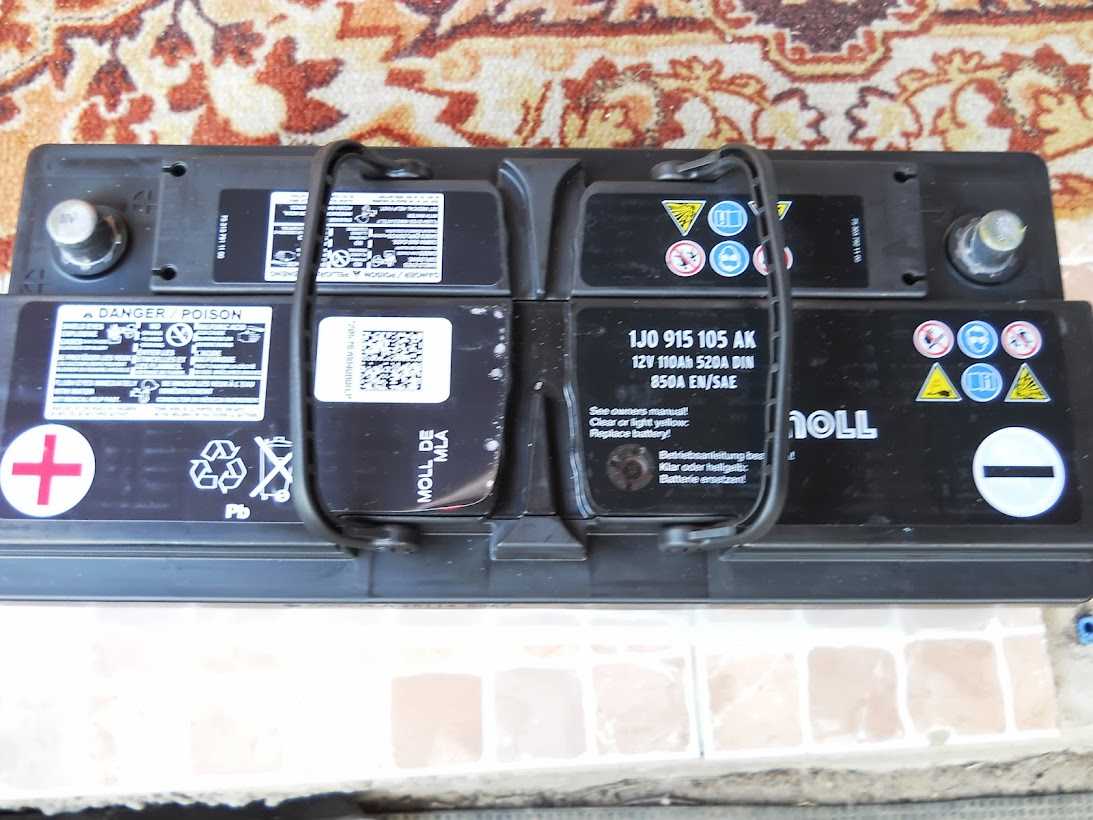

Ставим новый аккумулятор, клеммы смазываем специальной смазкой.

Как снять и поменять

Где аккумулятор у Tуарега, теперь понятно. Перед началом работ нужно запросить код магнитолы или подключить временную батарею.

Как снять аккумулятор с Фольксваген Tуарега под сидением? Перед этим нужно выполнить подготовительные действия:

1. Извлечь напольное защитное покрытие из-под ног водителя и пассажира сзади.
2. Как можно дальше придвинуть руль к панели приборов.
3. Снять накладки из пластика в пространстве под ногами.
4. Сдвинуть вперед сиденье, оставив его в вертикальном положении.
5. Демонтировать направляющие.
6. Сдвинуть кресло назад и при помощи двенадцатигранника № 10 открутить кронштейны.
7. Вернуть сиденье вперед, а затем откинуть назад.

Замена аккумулятора на Tyaper начинается со снятия старой АКБ в следующем порядке:

убедиться в том, что зажигание и все электроприборы выключены;
удалить крышку;
отжать при помощи отвертки фиксатор боковой стенки и открыть доступ к креплениям;
открутить крепежный болт и удалить скобу, удерживающую источник питания;
последовательно отсоединить клеммы – сначала «минус», потом «плюс» (это предохранит от короткого замыкания);
осторожно вытащить аккумулятор, предварительно разведя провода с клеммами в разные стороны.

Далее нужно установить новую АКБ и выполнить вышеописанные действия в обратной последовательности.

Замена аккумулятора на Touareg – несложная процедура, требующая внимательности и последовательности. Приобретение оригинального источника переменного тока избавляет от множества задач – подбор размера, типа клеммы и полярности. Приобретать аккумулятор впрок не имеет смысла, так как у него ограниченный срок установки – 1 год с момента производства.

Процесс замены АКБ на Туареге показан в этом видео:

Замена аккумулятора в Volkswagen Touareg за 4 минуты — тема этого видеоролика:

Видео ниже научит вас, как открыть дверь Туарега, если в нем сел аккумулятор:
