Фольксваген гольф 5 (джетта 5) предохранители и реле

Силовые предохранители авто:

Монтажный блок силовых предохранителей:

Обзор автомобилей фольксваген джетта 5 поколения: гольф в кузове седан Монтажный блок силовых предохранителей расположен в моторном отсеке, под капотом автомобиля, над аккумулятором. Чтобы добраться до него, снимите пластмассовую крышку.

Предохранители № 1-6:

1 (25 А) — антиблокировка тормозов ABS. См. пред. 9 в салонном блоке.

2 (30 А) — вентилятор радиатора (системы охлаждения). Если не работает, проверьте также соседние предохранители 3, SA6 и предохранитель 25 в салонном блоке, убедитесь в нормальном уровне охлаждающей жидкости, исправности мотора вентилятора, датчика температуры и термостата, датчика вентилятора, а также проводки и электронного блока управления.

3 (5 А) — управление вентилятором радиатора.

4 (10 А) — антиблокировка тормозов ABS. См. пред. 9 в салонном блоке.

5 (5 А) — электрооборудование, бортовая сеть.

6 — резервный.

Предохранители № SA1-SA7:

SA1 (150 А) — генератор. Если генератор не работает и аккумулятор не заряжается, проверьте этот предохранитель, клеммы аккумулятора, ремень генератора и его натяжение. При ослаблении отрегулируйте. Если ремень износился или оборвался, замените новым. Проверьте также провода, подходящие к генератору и их контакты, при необходимости подтяните гайки.

Дело может быть и в самом генераторе, его щётках и обмотках. Можно отремонтировать текущий или заменить новым, при отсутствии опыта обратитесь к электрику или официальному дилеру.

SA2 — резервный.

SA3 (110 А) – стартер, наружное освещение, подрулевой переключатель, бензонасос, ближний свет фар, лампы передних габаритов.

SA4 (50 А) — электроусилитель руля.

SA5 (25 А) — антиблокировка тормозов ABS. См. пред. 9 в салонном блоке.

SA6 (30 А) — управление вентилятором радиатора.

SA7 — резервный.

Особенности замены предохранителей в Golf 2

Порядок действий

Для замены элемента в блоке предохранителей в Golf 2 нужно соблюдать следующий порядок действий:

1. Снять крышку с блока.
2. Определить неисправный элемент по расплавленным стенкам и извлечь его при помощи пластмассового пинцета.
3. Вставить новую деталь в соответствии с распиновкой блока предохранителей в Гольф 2. Предохранитель должен быть рассчитан на ту же силу тока, которую можно определить по цвету и специальной надписи на патроне.
4. Закрыть блок крышкой.

Заменять поврежденный элемент проволокой или другими подручными материалами нельзя. Это может привести к поломке оборудования или даже возгоранию блока. В целях безопасности лучше постоянно держать в машине небольшой набор запасных предохранителей. Для этого в блоке предусмотрены специальные крепления.

Внешний вид предохранителей в Фольксваген Гольф 2

Рекомендации

Рекомендации для замены:

• Перед началом работы желательно заранее выключить ту электрическую цепь, в которой предохранитель вышел из строя.
• Не рекомендуется использовать слишком жесткие захваты, поскольку они способны поцарапать контакты.
• Если постоянно перегорающий предохранитель управляет работой нескольких цепей, нужно попеременно подключать к нему по одной цепи и проверять ее на наличии ошибок. Только в этом случае можно будет найти истинную причину неисправности.
• Использование предохранителя с большей силой тока может стать причиной поломок или пожаров.

Стоимость

дилеровавтозапчастямразборке

Используя описание блока предохранителей в Гольф 2, пользователь  вполне может осуществить замену самостоятельно. Но в некоторых случаях лучше все-таки обратиться в сервисный центр. К примеру, замена предохранителя печки на Гольф 2 стоит от 300 рублей. Если же в процессе диагностики были выявлены какие-либо другие проблемы, цена за их устранение будет выше.

Предохранители в автомобиле играют важнейшую роль, обеспечивая стабильную работу всех узлов и безопасность водителя. Своевременная замена неисправных элементов повышает шансы длительного использования авто без возникновения серьезных поломок.

Расположение блока предохранителей в Гольф 2 показано в этом видео:

Замена поврежденного предохранителя

На T4 и T5 наиболее распространены следующие типы вставок:

• синего цвета — на 40 А;
• зеленого цвета — 30 А;
• белого цвета — 25 А;
• желтого цвета — 20 А;
• синего цвета — 15 А;
• красного цвета — 10 А;
• коричневого цвета — 7,5 А;
• бежевого цвета — 5 А.

Читать далее: Замена подвесного подшипника на ВАЗ 2107 как проверить и поменять эластичную муфту карданного вала смазать отцентрировать инструкции

Замена предохранителей на Т5 Multivan 2008 года выпуска начинается с определения места расположения сгоревшей плавкой вставки.

Например, при выходе из строя предохранителя 15 А для прикуривателя необходимо выполнить следующие действия:

1. Открыть контейнер для бутылок, размещенный на центральной части передней панели. Нажать два рычага и вынуть контейнер.
2. Вставить отвертку и аккуратно приподнять крышку. На более простом Транспортере крышка блока ничем не закрыта и открывается без дополнительной подготовки.
3. Вынуть имеющийся там специальный пинцет.
4. Найти сгоревшую вставку. Ее можно определить по внешнему виду или проверив тестером, установленным на прозвон.
5. При помощи щипцов вынуть вставку и заменить. Новая деталь должна иметь аналогичный номинал. Применение самодельных перемычек или более мощных предохранителей недопустимо, поскольку может вызвать перегрев электропроводки и возгорание. Если проблема застала в пути и нового предохранителя с нужным номиналом нет, то лучше снять такую вставку с другого участка цепи, который в данный момент не используется.
6. Проверить исправность работы прикуривателя. Если предохранитель сразу сгорает, значит необходимо более детально проверять цепь питания, определяя причину короткого замыкания в ней.
7. Уложить пинцет на место и закрыть крышку.

— Загрузка …

Процесс поисков и замены предохранителя прикуривателя на Фольксваген Мультивен Т5 2011 года выпуска показан на видео от автора Леша Лексс.

Плюсы и минусы

Плюсы машины

• С каждым поколением автомобиль становился более стильным и приятным;
• Красивый дизайн;
• Небольшие габариты;
• Есть выбор силовых агрегатов и трансмиссии;
• Новая эффективная световая оптика;
• Хорошие аэродинамические показатели;
• Отличная безопасность;
• Богатая даже базовая комплектация;
• Хорошая динамика;
• Небольшое потребление топлива;
• Довольно неплохая шумовая изоляция;
• Стильный салон;
• Все элементы сделаны качественно;
• Прекрасная эргономика;
• Удобные сидения;
• Свободного пространства достаточно, несмотря на то, что это хэтчбек;
• Топовые комплектации идут с цветной приборной панелью вместо механического варианта;
• Центральная консоль обладает цветным сенсорным дисплеем, позволяющим выводить необходимую информацию и навигационную карту на экран;
• Приятная работа подвески;
• Довольно приемлемая ценовая политика компании;
• Богатая история;
• Есть версии с системой полного привода;
• Задние спинки складываются;
• Многофункциональный руль.

Минусы машины

• Маленькое багажное отделение;
• Сидящему сзади пассажиру в центре будет мешать напольный тоннель;
• Для российского рынка доступно только 3 варианта мотора;
• Много полезных функций доступны лишь за отдельную плату.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Расположение и схема

Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.

Фольксваген Гольф 2

Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.

Блок предохранителей ФВ Гольф второго поколения

Номер	Назначение
1, 2	Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света.
3	Этот предохранитель обеспечивает функционирование подсветки панели приборов и ламп, освещающих номерной знак авто.
4	Этот компонент обеспечивает функционирование лампочек освещения бардачка.
5	Ответственный за функционирование моторчика стеклоочистителя и омывателя ветрового стекла.
6	Гарантирует работу вентилятора печки салона.
7	Ответственный за работоспособность правой задней фары и стоповых огней.
8	Обеспечивает обогрев заднего стекла.
9	Противотуманные огни.
10,11	Ответственный за работоспособность фонарей дальнего света.
12	Рулевой гудок.
13	Обеспечивает функциональность задних габаритных огней.
14	Определяет работоспособность клапана отсечки топлива.
15	При выходе из строя этого элемента может быть нарушена работа панели приборов.
16	Гарантирует функциональность аварийной сигнализации.
18	При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера.
19	Ответственный за лампы стоп-сигнала.
20	Освещение салона автомобиля.
21	Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя.

Предохранители под номерами 17 и 22 являются запасными.

Фольксваген Гольф 3

Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.

Схема БП, установленного в Фольксваген третьей версии

Номер	Предназначение
1, 2	Лампы ближнего света, левая и правая.
3	Фонари освещения номерного знака авто.
4,5	Ответственный за функционирование моторов омывателя ветрового и заднего стекол и стеклоочистителя.
6	Гарантирует работоспособность нагревательного элемента отопительной системы.
7,8	При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней.
9	Устройство подогрева заднего стекла.
10	Гарантирует функциональность противотуманных огней.
11,12	Отвечает за работоспособность левой и правой ламп света дальнего.
13	Рулевой гудок.
14	При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева форсунок омывателя.
15	Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра.
16	При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов.
17	Функционирование ламп поворотов и световой аварийной сигнализации.
18	Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса.
19	Кондиционер и вентилятор охлаждения радиатора.
20	Огни фонарей, включающихся при нажатии на педаль тормоза.
21	Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека.
22	Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя.

Фольксваген Гольф 4

Ниже представлена схема и назначение устройств БП для ФВ четвертой версии. Непосредственно блок находится с левой стороны на торпеде, в районе водительского места. Чтобы получить доступ к нему и увидеть вживую, необходимо отсоединить крышку при помощи шлицевой отвертки.

БП машины ФВ четвертой версии

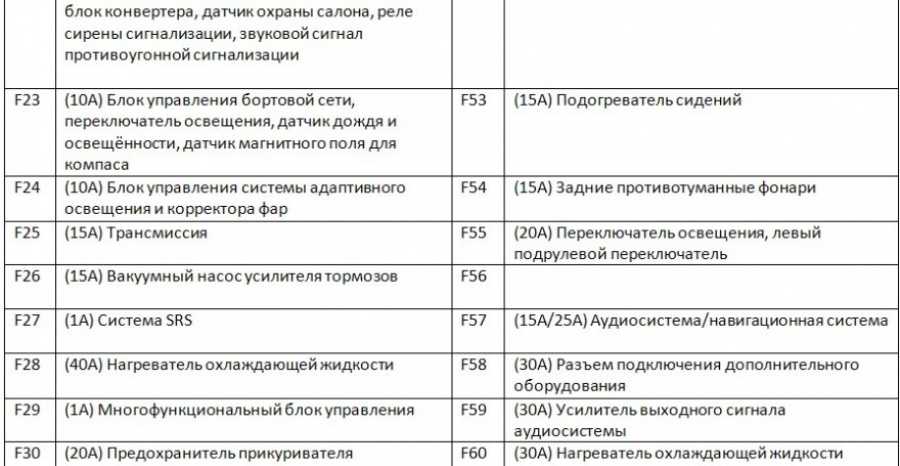

Описание и назначение компонентов БП

Описание и назначение компонентов БП

Загрузка …

Фольксваген Гольф 5, 6

Для моделей пятых и шестых версий схема БП будет одинаковой. Место расположения БП — с левой стороны панели приборов, в том районе, где водительская дверь соприкасается с торпедой. Ниже представлена схема и описание всех компонентов.

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

Кузов и салон Гольф 5 с пробегом

Если говорить в целом, данный пункт нашего анализа можно смело записать в положительные стороны Golf V:

• Кузов достойно противостоит коррозии. Найти какую-то ржавчину на данном авто достаточно сложно, даже в местах сколов краски.
• Днище спроектировано с учетом неприятного влияния соли и грязи – важнейшие элементы закрыты пластиковыми пластинами.
• Претензий к салону ФВ Гольф 5 б у также нет. За время эксплуатации детали не расшатываются, оборудование почти никогда не дает сбоев, отсутствуют неприятные скрипы.

В минусы можно записать лишь характерную для машины поломку компрессора системы кондиционирования воздуха. Иногда заметна неверная работа стеклоподъемников.

Предохранители и реле в салоне Фольксваген Поло седан

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1	Бронировать
2	10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан
3	5 / 7.5A Реле топливного насоса, блок управления двигателем
4	7.5A Переключатели на рулевом колесе
5	Бронировать
6	5А Блок управления приборной панелью
7	5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь	Форсунки 10А или резерв
девять	Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10	5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать	5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12	5A Джойстик регулировки зеркал заднего вида
13	15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14	Блок управления подушками безопасности 5 / 10A
15	5A Нагревательные элементы форсунки омывателя ветрового стекла
16	Блок управления парктроником 5 / 10А
17	10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18	5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19	5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры	5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год	10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22	Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23	7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24	5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25	5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год	7.5 / 10A Блок управления гидроусилителем руля
27	5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год	Лямбда-зонд 10А
29	Катушки зажигания 20А
тридцать	Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов
31 год	Форсунка цилиндра 10А
32	10А Топливный насос, 30А Блок управления двигателем
33	5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34	7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год	10А Блок управления двигателем
36	10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе
37	25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38	7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39	10 / 15A Правая фара (ближний свет)
40	30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год	Электродвигатель заднего стеклоочистителя 15А стакан
42	Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год	15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год	Ультразвуковой датчик кражи 15А, противоугонная сирена
45	15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46	20 / 30A Блок управления блоком питания (звуковой сигнал)
47	20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48	25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49	5 / 15A Фонарь заднего хода
50	25 / 30A Блок управления двери водителя
51	25 / 30A Блок управления дверью переднего пассажира
52	30A Блок управления задней левой дверью, Блок управления задней правой дверью
53	30А Обогрев заднего стекла
54	15A Противотуманная фара
55	Катушки зажигания 15А
56	Реле обогрева лобового стекла 40А
57 год	5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58	5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59	10 / 15А Левый замок — фара (ближний свет)
60	Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Чертеж монтажной схемы предохранителей и реле VOLVO FH12.FH16 первой версии вариант первый

Предохранители на печатной платой электрического центра

FI Пневматическая подвеска / Hydralic боgielift (kl.DR)
F2 Диапазон, региональное ингибиторы, управления компрессора Подушка безопасности
F3 SRS, Иммобилайзер
F4 Центральный замок
F5 Внутреннее освещение, таймер Свет
F6 Тормозная трейлер
F7 Инструменты Делитель
F8 напряжения для  Света
F9 Тормозная грузовик ………………. (CK9)
F10 фары …………………………. (CH5) (CI4)
F11 Fullbeam  ………………… (CE64)
F12 Пневматическая подвеска (kl.30) ………. (ME45) (MF41) (Mg26)
F13 Эл. подогревом зеркал заднего вида. (HG4)
F14 Предварительный нагрев, реле «radiopos.» (AA12)
F15 Ближний LHS пучка …………….. (CE49)
F16 Fullbeam левая, fullbeam инд.
F16 Fullbeam левая, fullbeam инд.
лампа ………………………………. (CE51)
F17 Radiopos. startswitch ………. (AA43)
Управления вентилятором F18 Охлаждение, подогрева
реле ………………………………. (BL51) (BN51)
F19 Автомобиль  …………………… (AC19)
Электромагнитные F20 двигателя клапаны …….. (BL44) (BN44)
F21 Инструменты, эл. с подогревом
зеркало реле (kl.61) …………… (NA60)
F22 DRL (день работает light/Dim-
провал) ………………………………… (CE41)
F23 Эл. с подогревом airdryer …………… (HK5)
F24 Дополнительное оборудование «ХА», реле
культурист Fusebox (kl.15). (XA9)
F25 Эл. зеркала заднего вида ……….. (HH5)

F26 Блокировка дифференциала, механизма отбора мощности .. (LG6)
F27 Электронный климат-контроль ……….. (HA3)
Индикатор F28 Направление, Инструменты
(Kl.15) …………………………………… (CN7)
F29 Рог, электромагнитный клапан для Airhorn. (FA7)
F30 Прикуриватель, центральная часть
storagelamp ………………………….. (EV8)
F31 делитель напряжения 12В. точек … (EX14)
F32 Foglight, задний противотуманных фар ……………… (CG6)
F33 парк. легкие левая грузовиков ………………… (CE19)
F34 парк. легкий прицеп левая ……………….. (CE22)
F35 Bedlamps, в багажнике. лампа,
bedlock ………………………………… (ER46) (ES46)
F36 парк. легкий прицеп правая ………………. (CE24)
F37 парк. легкие правая грузовиков ……………….. (CE26)
Индикатор F38 Направление, предупреждения об опасности
свет (kl.30) ……………………………. (CN10)
F39 Ближний RHS пучка …………………… (CE53)
F40 Fullbeam правая …………………………. (CE55)
F40 Fullbeam правая …………………………. (CE55)
F41 Эл. стеклоподъемник, пассажир
сторона ……………………………………… (KA22)
F42 Эл. стеклоподъемник, со стороны водителя …. (KA4)
ECU F43 двигателя ………………………….. (BL23) (BN2
F44 Реверс свет, реверс предупреждение
сигнализация ……………………………………. (EA9)
F45 Вентилятор, климат блок ……………………. (HA 6)
F46 Электро подогрев сидений, парк. нагреватель ……. (НЕ 6)
F47 Стеклоочиститель ………………….. (GA30)
F48 омыватель ветрового стекла и
омыватель фар ………………….. (GA16)

Реле на печатной платой электрического центра
301 Реле, противотуманные фары «9» …………………. (CG5)
305 Реле, фары заднего хода «12» ………. (EA7)
306 Реле, полные балки «11» ……………… (CE55)
307 Реле, ближнего света «3» …………. (CE48)
308 Реле, стоп-сигналы грузовик «8» ……… (CK8)
308В Реле, стоп-сигналы прицеп «10» …… (CK15)
309L Реле, габаритные огни левая «1» ……… (CE19)
309R Реле, габаритные огни правая «2» ……… (CE26)
315R Реле, начиная переключатель «4» …………. (AA42)
343 реле, задние противотуманные фонари «7» ………….. (CG12)
348A Реле, вентилятор, климат блок «13» ………. (HA 6)
360 Реле, отбора мощности ингибитор «14» (LD3) (LE4)
379 Реле, впрыска топлива «5» ……………. (AC17)
3005 Генератор контролируемой реле «6» …… (AA52)
3101 Реле, внутренние лампы «15» ………… (ER13) (ES13)

Блоки в салоне

Основной блок

Фото — пример всего блока

Схема верхнего отдела

Назначение

Согласно схемы, за прикуриватель отвечает предохранитель номер 12.

Схема нижнего отдела

Описание

Вариант 1

Расшифровка

Вариант 2

Описание

Блок под водительским сидением

Вариант 1

Расшифровка

Вариант 2

Назначение

Вариант 3

Обозначение

1. 5А — Разъем 10 контактный / Разъем 6 контактный
2. 3А — Разъем 10 контактный
3. 5/15А — Разъем 10 контактный либо аварийный регистратор данных
4. 15А — Разъем 10 контактный
5. 5А — Разъем 10 контактный
6. 25А — Разъем 6 контактный
7. 15/30 — Розетка 12В, преобразователь напряжения
8. 20/25А — Блок управления отопителем (обогревателем)
9. 25/30А — Приточный вентилятор
10. 15/30А — Управление климатической установки
11. 15А — Прикуриватель
12. 5А — Разъем 10 контактный / Разъем 6 контактный
13. Местное реле
14. Местное реле
15. Местное реле
16. 30А — Бортовое зарядное устройство
17. 30А — Блок управления гидравлики крыши
18. 10А — Плафоны освещения
19. 10А — Охлаждаемый отсек
20. 5А — Водяной насос
21. 5А — Панель управления оборудованием кемпера
22. 15А — Розетка на 12В
23. 15А — Розетка на 12В
24. 10А — Вентилятор крыши либо Розетка на 12В
25. 15А — Блок управления распознавания прицепа
26. 20А — Блок управления распознавания прицепа
27. 20А — Блок управления распознавания прицепа
28. 7,5А — Блок управления распознавания прицепа
29. Резерв
30. 5А — Блок управления голосового усилителя
31. Резерв
32. Резерв
33. 15А — поясничная поддержка сидения водителя
34. 40А — Блок управления правой сдвижной двери
35. 80А — Блок управления зарядки второй АКБ
36. 40А — Блок управления левой сдвижной двери
37. 40А — Приточный вентилятор
38. Разъем 6 контактный
39. Резерв

В данном блоке находятся предохранители отвечающие за прикуриватель (номер SF11) и дополнительные розетки.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

1. 15А — Модуль зажигания, контроллер
2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3. 15А —  топливного насоса, предохранитель бензонасоса , форсунки
4. Реле электро вентилятора
5. Реле бензонасоса
6. Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

1. Блок управления центральным замком
2. Блок иммобилизатора
3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше? Пишите в комментарии.

Где находится предохранитель на омыватель лобового стекла

Предохранители и реле nissan almera n15, 1995 — 2000Volkswagen Polo Sedan

— выпускался в России в 2010, 2011, 2012, 2013, 2014 году. В 2015 году автомобиль прошел рестайлинг и обновленную модель производили так же 2021, 2021, 2021, 2021, 2021 годах и по настоящее время. В нашем материале мы покажемописание предохранителей и реле Фольксваген Поло Седан со схемами блоков и их фотографиями, а так же места где они расположены. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей в блоках может отличатся от представленного материала, и зависит от года выпуска и уровня комплектации (трендлайн, комфортлайн и т. д.) Вашего автомобиля. В случаях затруднения, обратитесь к ближайшему дилеру.

Снятие и замена

Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.

1. При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
2. Открутите винты крепления БП к кузову автомобиля.
3. Вытащите устройство: оно будет висеть на проводах.
4. Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
5. Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.

Блоки в салоне

Блок предохранителей

Он расположен в торце приборной панели со стороны водителя за защитной крышкой.

Схема с назначением

Подробное описание

F1	(10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя
F2	(5А) АВS, ESP
F3	(10А) Усилитель рулевого управления, (5A) блок управления подушек безопасности
F4	(5А) Подогреватель сидений, отопитель/ кондиционер, блок управления климатической установки, датчик уровня и температуры масла, фонарь заднего хода
F5	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, блок управления адаптивного освещения и корректора фар, на правой фаре
F6	(5А) Разъем шины данных, управление двигателем, блок управления комбинацией приборов, блок управления адаптивного освещения и корректора фар, на левой фаре
F7	(5А) Блок управления корректором фар, внутренне зеркало
F8	(5А) Внутреннее зеркало заднего вида, (10A) — Блок управления прицепа
F9	(5А) Электронный блок управления 4WD, навигационная система
F10	(5А) Телефон, блок определения занятости сидения
F11	(5А) Блок управления электрооборудованием прицепа
F12	(10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок
F13	(10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности
F14	(5А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, блок управления АБС
F15	(7,5А) Многофункциональный блок управления (освещение салона)
F16	(10А) Отопитель /кондиционер, блок управления выбора антенны
F17	(5А) Аудиосистема, датчик дождя (очиститель лобового стекла), звуковой сигнал противоугонной сигнализации
F18	(5А) Блок управления системой парковки, датчик положения ручки селектора
F19	(5А) Аварийный регистратор данных
F20	(5А) Антиблокировочная система тормозов
F21	(5А) Блок управления ограничения максимальных оборотов двигателя, в пространстве для ног спереди слева (спецавтомобили)
F22	(40А) Приточный вентилятор
F23	(30А) Электропривод стеклоподъемников, блок управления двери
F24	(25А) Предохранитель прикуривателя передний и задний, центральный блок управления систем комфорта
F25	(25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы)
F26	(20А) Разъем зарядки (розетка) (25А) Блок управления задними дверьми
F27	(15А) Управление двигателем (топливный насос)
F28	(25А) Инвертор с розеткой для спец автомобилей
F29	(10А) Управление двигателем
F30	(5А) Подушка безопасности (10А) Форсунки (20А) блок управления АКП
F31	(5А) Фонари заднего хода (20А) Вакуумный насос тормозной системы
F32	(15А) Электропривод стеклоподъемников
F33	(25А) Люк
F34	(15А) Электропривод сидений
F35	(5А) Противоугонная система
F36	(20А) Омыватели фар
F37	(30А) Подогреватель сидений
F38	(20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта
F39	—
F40	(40А) Отопитель/кондиционер
F41	(15/20А) Очиститель/ омыватель заднего стекла
F42	(15/20А) Омыватель лобового стекла, Прикуриватель
F43	(15А) Блок управления электрооборудованием прицепа
F44	(20А) Блок управления электрооборудованием прицепа
F45	(15А) Блок управления электрооборудованием прицепа
F46	(5А) Система кондиционирования/отопления, обогревател и форсунок омывателя лобового стекла
F47	(5А) Отопитель/ кондиционер
F48	(7,5А) Электропривод сидений, привод регулировки положения рулевой колонки, Зарядное устройство для карманного фонаря Mag-Lite и переносной рации
F49	(7,5) Выключатель освещения

Блок с реле находится под панелью приборов со стороны водителя и состоит из 2-х: основного и дополнительного.

Основной

Схема

Обозначение

1	—
2	Реле обогревателя зеркал заднего вида
3	—
4	Реле многофункционального блока управления
5	Реле обогревателя заднего стекла
6	Реле звукового сигнал
7	Реле 1 насоса омывателя лобового стекла
8	Реле 2 насоса омывателя лобового стекла
9	Реле вспомогательных цепей зажигания

Дополнительный

Схема

Назначение

1	Реле насоса омывателя фар
2	Реле подкачивающего топливного насоса — Дизель
3	Реле стартера
4	Реле насоса омывателя фар
5а	Пусковое реле (топливная система)
5b	Реле дополнительного отопителя
А	30А Термо предохранитель 1 регулировки положения сиденья водителя
В	30А Термо предохранитель 2 регулировки положения сиденья водителя
