Что делать, если не крутит стартер ford focus 2

Возможные неисправности стартера

Поскольку стартер Форд Фокус 2 считается одним из основных компонентов системы, его поломка может принести неудобства для автовладельца. Состояний неработающего механизма может быть несколько.

К примеру, если устройство крутит, но мотор при этом не заводится, то причины могут быть такими:

1. Износилась шестеренка бендикса, в результате чего она прокручивается. Проблему поможет решить замена шестеренки, вполне вероятно, что в сборе с муфтой.
2. Неравномерно износились или выбились зубчики на венце маховика. Такая неисправность в Фокус 1 или 2 случается достаточно редко, тем не менее, она также может произойти. В данном случае замене подлежит маховик коленчатого вала.
3. Еще одна причина может заключаться в планетарном редукторе, в частности, в его пластиковой шестеренке, она могла износиться.

Если же не крутит стартер, то в первую очередь следует произвести диагностику состояния обмотки ротора либо статора. Также нужно послушать — щелкает ли втягивающее реле или нет. Если щелчка нет, то причина, вероятнее всего, электрическая.

В данном случае необходимо уделить внимание диагностике:

• контактной группы замка;
• работоспособности предохранителя стартерного устройства;
• управляющего реле;
• целостности контактов на проводах.

Также нужно отметить, что стартерное устройство может в целом работать некорректно. К примеру, если узел перегревается и в целом вращается очень туго, при этом доносится нехарактерный для его работы звук, то возможно, проблема кроется в подшипниках. Они могли износиться, также на них могла попасть грязь, в некоторых случаях из-за их износа перекашивается якорь.

Что касается непосредственно перегрева, то он обычно обусловлен замыканием якоря на статор, что опять же, обусловлено износом втулок. Кроме того, конструкция стартерного узла включает в себя четыре щетки, которые могли износиться. Как видите, неисправностей в целом может быть достаточно много, начиная от бендикса стартера и заканчивая щетками и подшипниками (автор видео о диагностике механизма в домашних условиях — канал Автоэлектрика ВЧ).

Варианты на замену

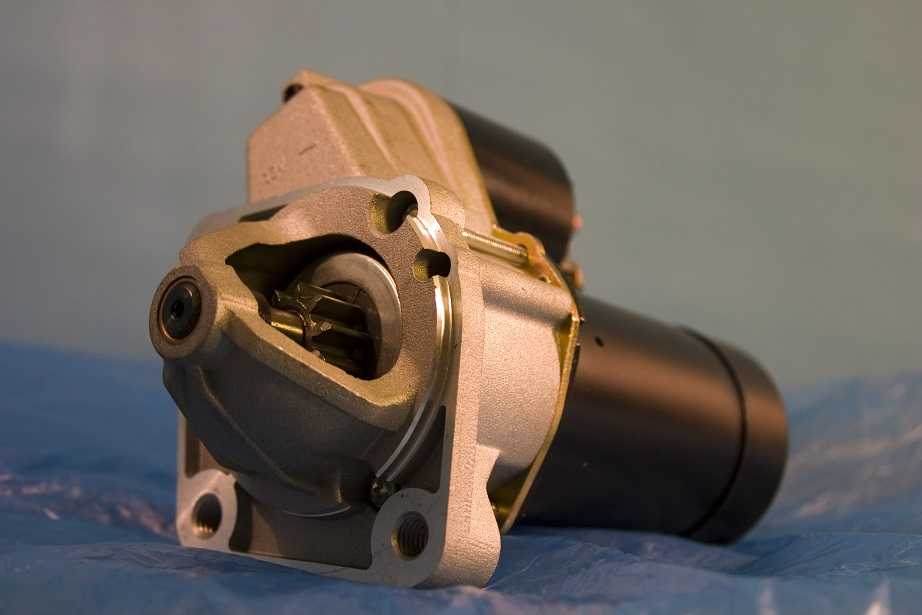

Штатно на автомобиль устанавливается устройство Motorcraft 2315CI или фордовский оригинал. Есть также аналог JP Group-Electrix 1590300600 0,8 кВт производства Германии. Он заметно компактнее тяжёлого 1,1 кВт стартера, при замене разница даже не чувствуется. Рекомендуется ставить ещё Bosch 0001107418.

Ещё варианты на замену.

Модель и номер стартера	На какие модели Ford подходят	Цена, руб.
BOSCH 0986017060	B-MAX	20000
BOSCH 0986015090	Focus I 1998-2005, 1.8	19000
BOSCH 0986020900	FORD EUROPA FIESTA (2001-2007)	11000
Ford 7G9N11000AC	C-MAX 2010	10000
WAI 6655N	АКПП FORD FOCUS I (1998-2004), Focus USA 2004-2007	8200
Ashika 003-130007	Focus B-MAX	8000
WAI 31167N-BO	B-MAX 2012	8000
AMD AMD.EL579	Focus C-MAX	7000
ERA 220172	B-MAX 2012	6500
FENOX ST31104	B-MAX 2012	6500
JP Group 1590300600	B-MAX 2012, FORD FOCUS III	6000
WAI 3261N	2.0L 16V DOHC-ZETEC FORD FOCUS 1998-2005ГГ, Cougar 1998-2001	6000
STARTVOLT LST1079	B-MAX 2012	5000
KRAUF STV1289AB	FORD EUROPA FIESTA (2001-2007)	4000

Когда менять, а когда ремонтировать?

Бытует мнение, что дешевле отремонтировать механизм, чем покупать новый. Это утверждение верно, но не во всех случаях. Выбирая между ремонтом и заменой, нужно учитывать несколько факторов:

• масштаб поломки;
• стоимость деталей;
• наличие запчастей.

Если причиной неисправности оказались щетки, втулки или бендикс, есть смысл восстанавливать старый механизм. Цена деталей небольшая, а после ремонта такой механизм прослужит не менее 5 лет.

Обратите внимание, что ремонт целесообразен, когда остальные детали имеют хороший остаточный ресурс. Если диагностика показала, что через полгода-год механизм начнет «сыпаться», мы потеряем не только деньги, затраченные на снятие-установку, но и драгоценное время

В такой ситуации ставим новый механизм и забываем о проблеме надолго

Если диагностика показала, что через полгода-год механизм начнет «сыпаться», мы потеряем не только деньги, затраченные на снятие-установку, но и драгоценное время. В такой ситуации ставим новый механизм и забываем о проблеме надолго.

В каких случаях лучше сразу заменить механизм? Замена актуальна при неисправности основных элементов – якоря и втягивающего реле. Полная переборка будет ненамного дешевле (а порой и дороже ввиду трудозатрат) стоимости новой детали на Ford Фокус.

Ford Focus Sedan Miracle (Kelp metallic) › Бортжурнал › Замена бендикса стартера

Случилось неприятное — стал проскальзывать бендикс (обгонная муфта) стартера.Раньше имел опыт разборки и ремонта стартера, поэтому, недолго думая, решил не откладывать данный процесс на морозы, и приступил к делу.

1) Снимаем «+» клемму аккумулятора

2) Снимаем защиту картера двигателя

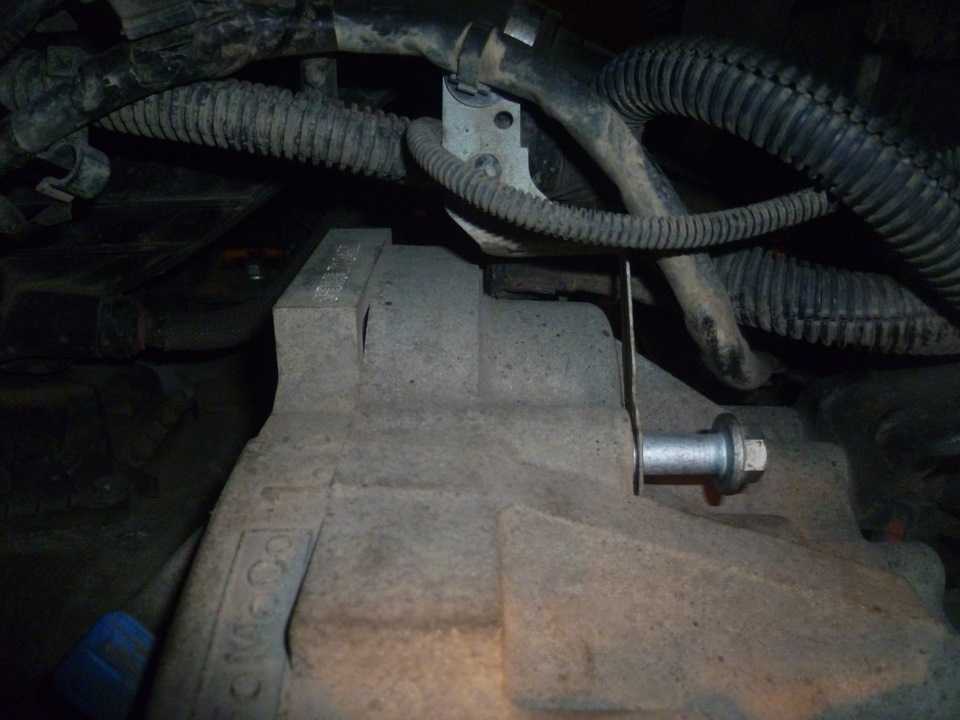

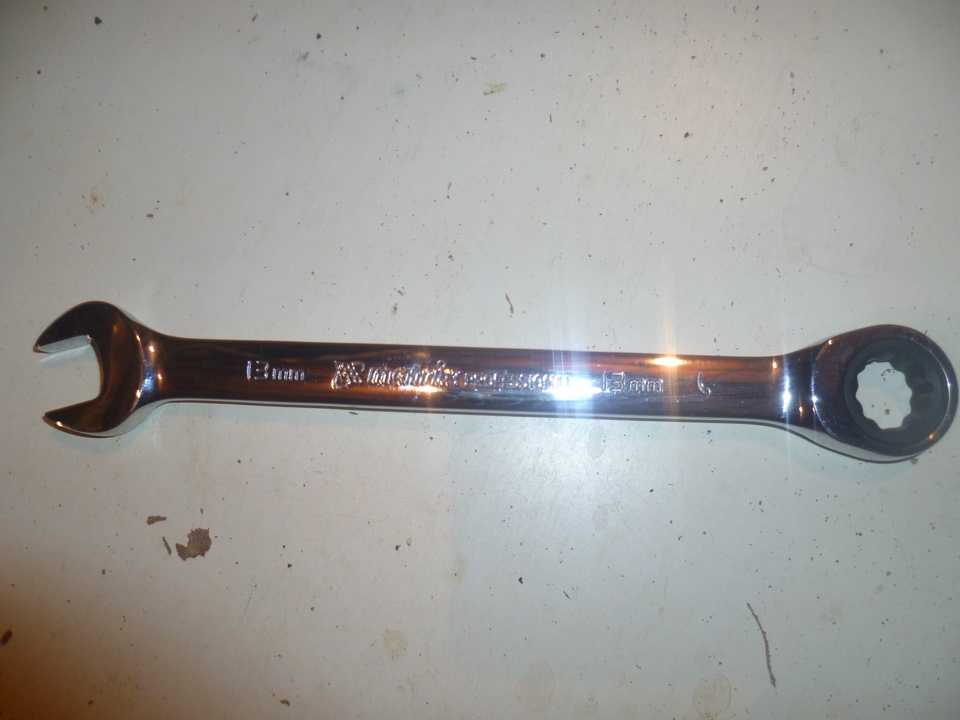

3) Откручиваем 3 болта крепления стартера. Два болта откручиваются головкой на 13. Для третьего болта пришлось покупать комбинированный ключ на 13 с трещоткой (250 рублей), так как из-за щупа для проверки уровня масла в АКПП ключ с головкой не помещался

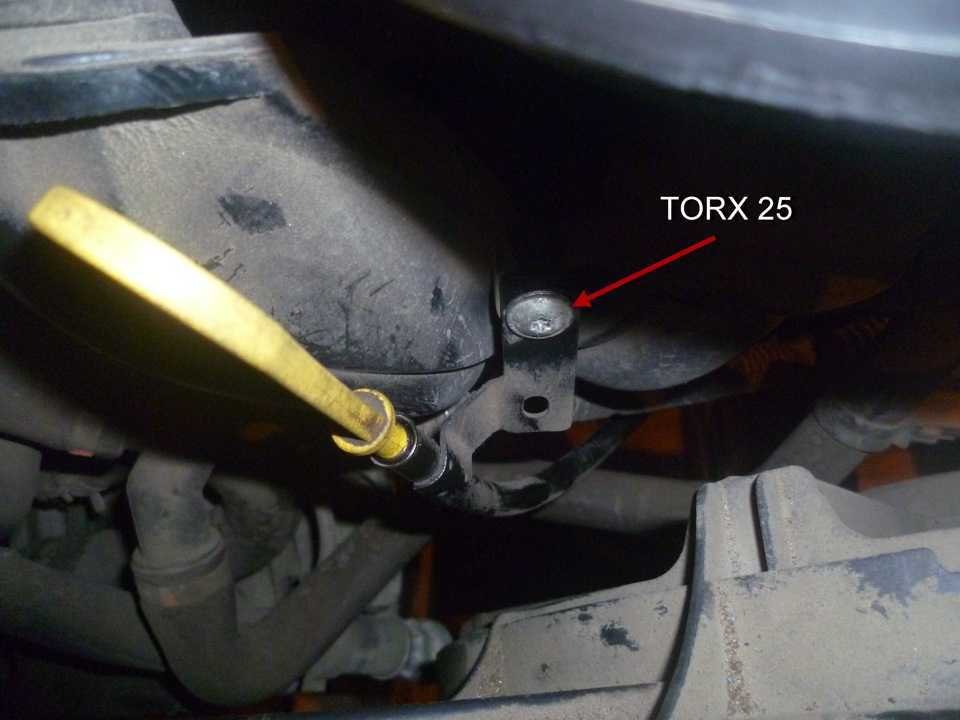

4) Откручиваем крепление щупа для проверки уровня масла в двигателе ключом TORX T25 и выдергиваем щуп (красный). Проверяем наличие резинового уплотнительного кольца на конце щупа

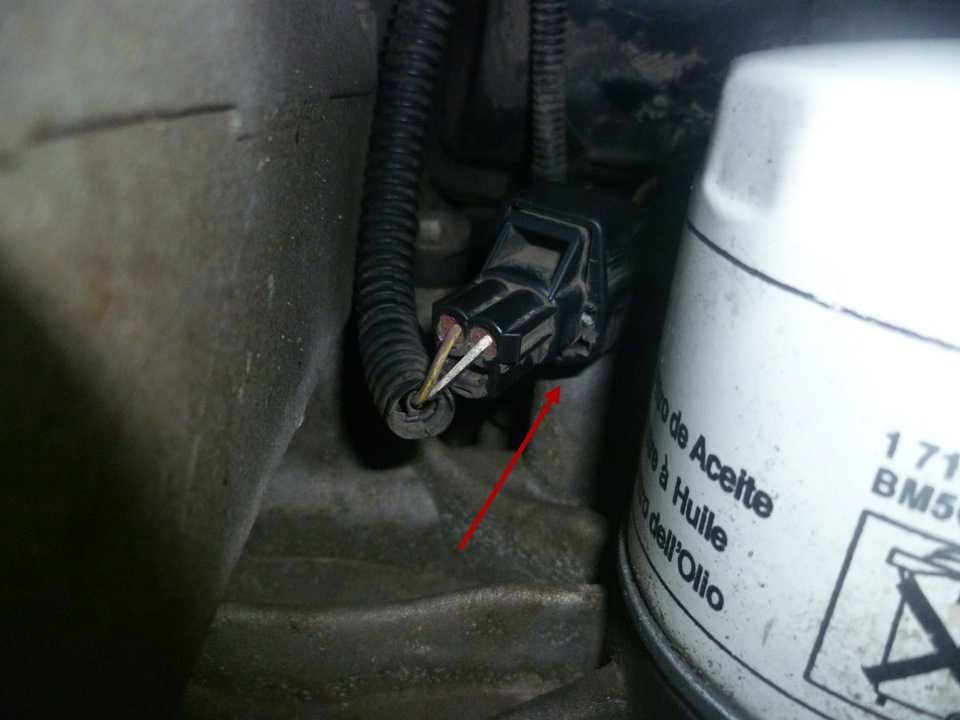

5) Отсоединяем разъем датчика коленвала (зеленый)

6) Снимаем соединение разъемов с крепления к двигателю

7) Откручиваем две гайки на втягивающем реле стартера: одна на «10», другая на «13». Снимаем колодку с проводами и отводим их в сторону, чтобы не мешали.

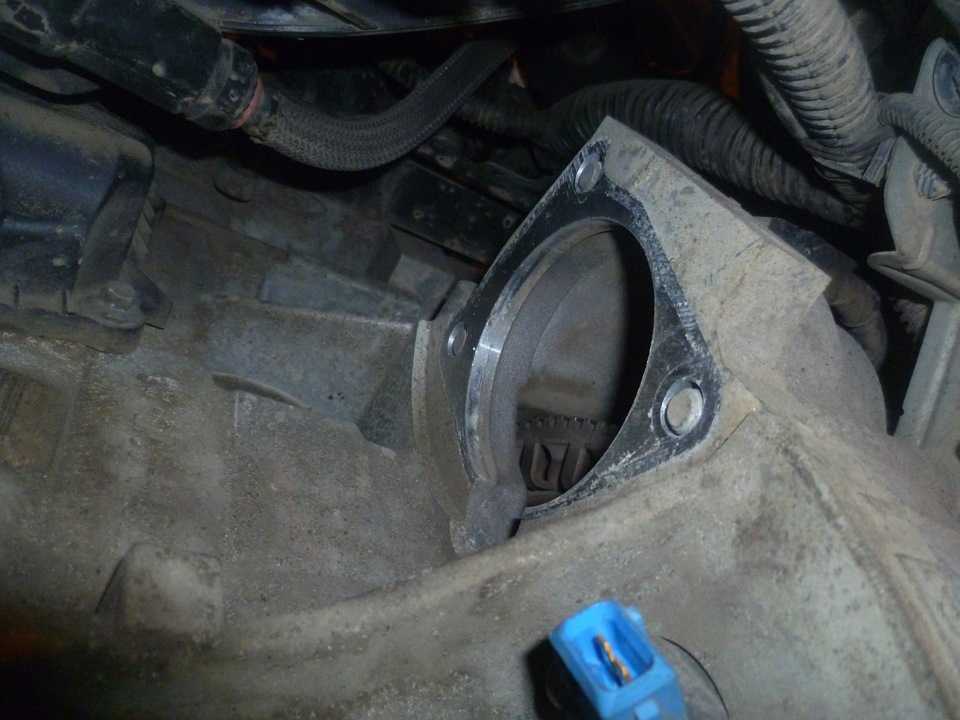

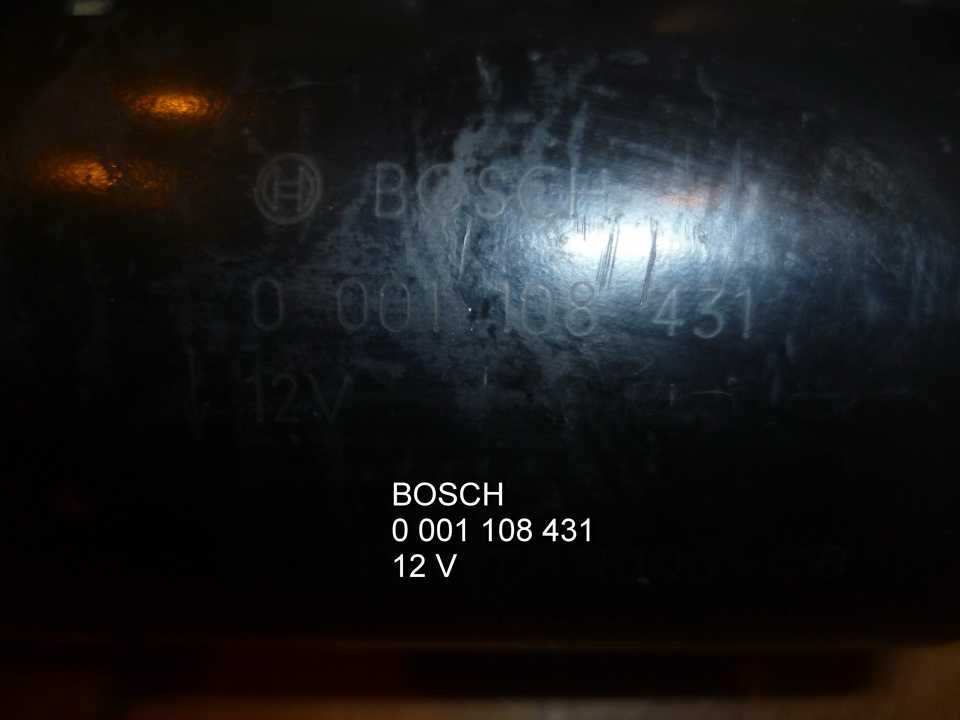

Вынимаем стартерСтартер BOSCH 0 001 108 431 (Он же оригинал от FoMoCo)

9) Приступаем к разборке стартера, для этого:— На втягивающем реле откручиваем гайку, прижимающую провод, идущий к щеточному узлу— Откручиваем два болта на «7» на задней крышке стартера— Разъединяем корпус стартера и переднюю крышку— Аккуратно, раздвинув вилку привода отверткой, вынимаем бендикс— Попутно проверяем состояние остальных узлов стартера, всё чистим и смазываем— Ставим новый бендикс. Номер 1 006 209 804. Цена 600 рублей

— Собираем стартер

10) Ставим стартер в обратной последовательности.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

Ford Focus 1. Принцип замены стартера.

Замена ГРМ на Ford Focus 1 1.8 Zetec ПОДРОБНО. САМ СЕБЕ АВТОМЕХАНИК.

Ремонт стартера Форд Фокус

замена ремня грм форд фокус 1 1.8 zetec

Ремонт стартера Ford Focus II

Снятие и установка стартера Ford Focus 1

При запуске стартер с поступательно-винтовым приводом вдыхает жизнь в двигатель Ford Focus.

• При повороте ключа в направлении Start, т.е. «пуск», клемма 50 в замке зажигания подает электроэнергию на электромагнитный выключатель вверху на стартере. • Пусковая вилка сдвигает шестерню стартера на вертикальной резьбе якорного вала в зубчатый венец на маховике двигателя (поступательный путь). • В конце поступательного движения шестерня стартера находится непосредственно перед зубчатым венцом маховика. Теперь электромагнитный выключатель посредством главных контактов высвобождает полный ток аккумулятора • Как только двигатель заводится и вы отпускаете ключ зажигания, электромагнитное поле в обмотке удержания электромагнитного выключателя исчезает. Возвратная пружина теперь оттягивает пусковую вилку в положение покоя. Шестерня стартера выходит из маховика, подача тока на стартер прерывается.

Конструктивные элементы стартера: 1. стартер в сборе; 2. электромагнитный выключатель; 3. пусковая вилка; 4. щиток ведущего подшипника; 5. шестереночный привод со свободным кодом; 6. анкер с коллектором; О щеткодержатель; 7. щиток коллекторного подшипника с мелкими деталями для установки аксиального зазора подшипника.

Демонтаж Если стартер бастует, то часто в этом повинно несколько узлов. Например, заклинили или изношены электромагнитный выключатель или графитовые щетки. Опорные шейки анкерного вала тоже могут стереться в опорах. До того как приступить к ремонту, лучше примите решение в пользу стартера по обмену или подержанного агрегата в хорошем состоянии из автомобиля после аварии. В качестве запчастей Ford предлагает стартеры по обмену только в сборе.

Этапы работы 1. Отсоедините провод массы аккумулятора. В автомобилях с рабочим объемом двигателя 1,4/1,6 л и с дизельным двигателем демонтируйте воздушный фильтр. 2. Отсоедините от стартера провод главного тока, отсоедините провод управления от электромагнитного выключателя. 3. Вывинтите крепежные боты на колоколе сцепления, снимите стартер с колокола сцепления.

Информация актуальна для автомобилей Форд Фокус 1 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Снятие

Пошаговая инструкция демонтажа пускового устройства на Форд Фокус 2:

• записать где-нибудь на бумаге, запомнить разблокировочный код акустической системы;
• обесточить электрическую цепь автомобиля — поднять крышку АКБ, скинуть минусовую клемму;
• скинуть защитную накладку — выкрутить саморезы;
• снять датчик уровня масла и все 3 гайки проводов с выжимного реле;
• вытащить контактную колодку, которая держится на двух гайках (13, 10) — крепления легко выкручиваются приспособлением из трещотки, головки и удлинителя;
• скрутить фиксационные болты стартера, используя трещотку — крайние гайки легкого выкрутить, неудобно средний, расположенный напротив троса КПП;
• вывести стартер из зацепления с венцом маховика, вытащить между трубками системы охлаждения — они резиновые, их можно без опаски подвигать, отгибать.

Демонтировать стартер можно и сверху, без смотровой ямы или подъёмника. Тогда в этом случае придётся немало потрудиться. Перед этим нужно будет снять переднюю крышку защитного коробка и фиксирующую скобу АКБ. Обязательно демонтировать воздушный фильтр, декоративную радиаторную накладку. Разборка проводится, согласно классической инструкции для всех роторных стартеров. Проблему могут вызвать крепления втягивающего реле — потребуется инструмент под звёздочку (TORX). Причина сложности — со временем винты прикипают, сразу их не сорвёшь. Поможет состав ВД-40 или жидкий ключ. Нужно обработать средством проблемные крепления, затем выждать минут 5-10. Если винты не поддадутся и после этого, их нужно будет высверливать. Потом заменить на аналогичные крепления по резьбе, длине.

Механические неисправности

Механические неисправности диагностировать и отличить от электрических легко. При механических неполадках проблем со стартером нет, он срабатывает при повороте ключа, но нет вращения коленчатого вала. Виновниками этих проблем будут такие детали, как: рычаг или кольцо обгонной муфты, буферная пружина, венец маховика.

При нетипичном звуке работы стартера, деталь нужно осмотреть с ямы и с моторного отсека для выявления следующих неполадок:

• износа втулок подшипников или шеек на якорном валу;
• ослабло крепление стартера;
• деформировались или сломались зубья шестерней;
• в кожухе стартера крепление полюса ослабло, из-за чего началось трение об якорь.

Существует неисправность стартера, связанная с продолжением его работы после того, как двигатель завелся. Этому может служить заклинивания рычага привода или привода якоря, «заедание» реле или окисление его контактов. Часто распространенной причиной является износ обратной пружины запуска зажигания или пружины муфты свободного хода.

Система подачи топлива

Иногда автомобиль не заводится по причине проблем в системе подачи топлива. Они могут быть следующего рода:

• забились форсунки либо на них просто не подается питание;
• топливный фильтр вышел из строя;
• сломан топливный насос;
• присутствуют иные проблемы в магистрали подачи бензина из бака.

Данный автомобиль комплектуется только инжекторным двигателем. Потому наличие определенного давления в топливной системе играет важную роль. Если вал двигателя прокручивается, но машина не схватывает, либо просто глохнет – стоит проверить давление в системе подачи топлива. Сделать это можно в месте соединения рампы штуцером. Потребуется использовать манометр с соответствующей резьбой.

Нередко присутствуют проблемы, связанные с работой форсунок. Чаще всего они просто забиваются – особенно если автомобиль часто заправляется низкокачественным бензином. Самостоятельно прочистить форсунки затруднительно.

Желательно обратиться за помощью к специалистам. Также питание на них может просто не приходить. Проверить его наличие можно обычным тестером – установив переключатель режимом на постоянное напряжение и предел 20 В.

Нередко проблема кроется в топливном фильтре. Его необходимо менять каждые 40-50 тыс. км. Иногда, при использовании некачественного топлива, таковой выходит из строя несколько раньше.

Данная деталь является расходной. Потому следует просто приобрести новый фильтр. Если автомобиль плохо заводится – то проблема может заключаться в низком уровне топлива.

Нежелательно допускать 100%!р(MISSING)асход бензина – нулевой уровень может стать причиной выхода из строя топливного насоса. Подобное имеет место по причине засасывания воздуха вместо жидкости.

В результате насос перегревается, ломается. Замена его обойдется сравнительно недорого. Ремонт – не целесообразен. При возможности желательно проверить целостность топливной трассы – она проложена под днищем автомобиля.

Как проверить

Чтобы узнать, в чем причина неисправности, придется демонтировать механизм с автомобиля. Деталь нужно аккуратно зафиксировать в тисках и подать «плюс» на верхнюю клемму реле и контакт включения. «Массу» приложить на корпус механизма. При подаче напряжения должен выдвинуться и прокрутиться бендикс.

Если устройство работает не так, как надо, проверяем втягивающее. Подкачаем «плюс» на реле, «массу» – на корпус. Шестерня бендикса должна выдвинуться со щелчком. Можно проверить и сам бендикс. Обволакиваем корпус муфты в мягкую прокладку и зажимаем в тисках. Прокручиваем шестерню. Она должна вращаться только в одну сторону. Если вращается в обе – бендикс под замену.

Если механизм медленно крутит или издает шум, стоит проверить щетки. Понадобится 12-вольтовая лампа. Подключаем один вывод на «массу», другой – на щеткодержатель. Если загорелась лампа, есть пробои в защите – щетки нужно заменить.

Силовой агрегат. Система запуска.

Снятие

1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

2. Рассоедините электрический разъем датчика массового расхода воздуха (MAF).

3. Отсоедините трубку сапуна (выпускной трубопровод фильтра очистки воздуха показан снятым для ясности).

4. Отсоедините выпускной трубопровод фильтра очистки воздуха от корпуса дроссельной заслонки и снимите фильтр очистки воздуха.

5. Выверните верхние болты стартера.

6. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

7. Расстыкуйте электрический разъем стартера.

8. Снимите стартер.

Артикул и цена на оригинальный стартер Форд Фокус 3

Оригинальные стартеры, которые установлены на Фокус 3, поступающие в продажу под брендом Ford имеют номера по каталогу:

• 1535268;
• 98AB11000CD;
• 1732742;
• 7G9N11000AC;
• 1307578;
• YS4U11000AA;
• 2S6U11000CB.

На Форд Фокус 3 с завода может быть установлен стартер под брендом Volvo с артикульным номером 8603377. Несмотря на отличающуюся марку на этикетке, узел полностью идентичен изделиям, которые продаются под брендом Ford.

Стоимость оригинального родного стартера весьма высока. Цена за узел может доходить до 19000 рублей за новое изделие. На авторазборках запчасть можно купить за сумму от 4100 рублей. При этом владелец не имеет возможности точно узнать остаточный ресурс приобретаемого стартера.

Методы аварийного запуска двигателя

Когда стартер не щелкает и не издает вообще никаких звуков, то двигатель можно запустить, если замкнуть его “напрямую”. Это не самое лучшее решение, однако в тех случаях, когда вам нужно срочно ехать и другого выхода нет, можно воспользоваться им.

Рассмотрим ситуацию как запустить двигатель напрямую на примере автомобиля ВАЗ-2110. Итак, последовательность действий будет следующей:

• включить нейтральную передачу и установить машину на ручной тормоз;
• включить зажигание путем поворота ключа в замке и открыть капот, так как дальнейшие действия будем проводить в моторном отсеке;
• снять воздушный фильтр со своего посадочного места и отвести его в сторону с тем, чтобы добраться до контактов стартера;
• отсоединить фишку, идущую к контактной группе;
• металлическим предметом (например, отверткой с широким плоским жалом или куском провода) замкнуть клеммы стартера;
• в результате этого при условии исправностей других перечисленных выше узлов и заряженного аккумулятора машина заведется.

После этого установите назад фишку и воздушный фильтр. Интересным является тот факт, что в большинстве случаев двигатель будет в дальнейшем запускаться с помощью ключа зажигания. Однако следует помнить, что поломка все же осталась, поэтому ее необходимо искать самостоятельно или отправляться за помощью в автосервис с тем, чтобы устранить ее.

Предлагаем для вас еще один метод, который пригодится вам в случае необходимости экстренного запуска двигателя. Он подходит только для переднеприводных легковых автомобилей с механической коробкой передач! Алгоритм действий следующий:

• необходимо поддомкратить машину, вывесив любое из передних колес;
• вывернуть вывешенное колесо до упора наружу (если левое колесо — то влево, правое — вправо);
• намотать на поверхность покрышки буксировочный трос или крепкую веревку 3-4 раза, оставляя свободными 1-2 метра;
• включить ТРЕТЬЮ передачу;
• повернуть ключ в замке зажигания;
• сильно дернуть за конец троса, пытаясь раскрутить колесо (лучше делать это не на месте, а с небольшим разбегом);
• когда машина завелась, первым делом установите нейтральную передачу (делать это можно без нажатия на педаль сцепления) и подождите, пока колесо полностью остановится;
• опустите вывешенное колесо на землю.

Описанный метод с раскручиванием колеса переднеприводных машин напоминает метода запуска кривого стартера (с помощью заводной рукоятки), используемого в старых заднеприводных машинах (например, ВАЗ “классика”). Если в последнем случае стартер раскручивается с помощью рукоятки, то в переднеприводных он раскручивается от полуоси, на которой находится поднятое колесо.

Устройство системы запуска и стартера Форд Фокус 2

Собственно, никаких революционных решений в системе пуска автомобиля Ford Focus не внедрено и это, пожалуй, хорошо. Зная уровень нашего официального сервиса и цены на ремонт, приходится всю работу выполнять своими руками. Однако, пока не узнаешь устройство, ремонтировать не стоит. Будет только хуже. Именно поэтому мы и решили поделиться одной из вершин айсберга своих знаний по ремонту и обслуживанию Ford Focus 2, на этот раз связанными со стартером.

Стандартная система пуска Фокуса состоит из АКБ, стартера, управляющего реле, втягивающего реле и венца маховика, с которым шестерня бендикса стартера входит в зацепление. Ничего сложного. Сам автостартер — это обычный электродвигатель с понижающим редуктором планетарного типа. Двигатель стартера называется «электрическая машина постоянного тока со смешанным возбуждением», если это как-то поможет. Состоит стартёр из статора с обмотками возбуждения, якоря с обгонной муфтой и втягивающего реле. Вот схема его устройства.

Когда мы включаем зажигание и замыкаем контакты на контактной группе замка зажигания, ток от АКБ через реле стартера и предохранитель поступает на обмотку втягивающего реле. Реле срабатывает, а его контакты замыкаются, подавая тем самым ток на обмотку ротора и статора. Одновременно с этим перемещается ступица обгонной муфты, вводя в зацепление шестерню бендикса с венцом маховика. Стартёр прокручивает маховик до тех пор, пока двигатель не запустится. Когда мотор начинает работать и частота вращения маховика превышает частоту вращения выходного вала стартера, муфта отбрасывается назад, шестерня выходит из зацепления с маховиком, контакты размыкаются и автостартер автоматически отключается.

Естественно, что в систему запуска двигателя Форд Фокус 2 входят провода, плавкий предохранитель и контактные разъемы. Так работает исправный стартёр нашего Форда, а с неисправностями и причинами их возникновения будем разбираться прямо сейчас.

Проблемы с напряжением

Если стартер берёт на себя много или мало тока, двигатель Форд Фокус 1 будет трудно, невозможно завести. Сопутствующие этому признаки — тусклый свет индикаторов на торпеде, тяжёлое вращение якоря. При такой неисправности устройство пуска потребляет от 200 Ампер тока, но коленчатый вал не проворачивает. Это же происходит при недостаточном напряжении.

Чтобы окончательно убедиться в том, что стартер потребляет ненормированный ток, надо повернуть ключ зажигания и посмотреть на панель приборов. Если индикаторы до этого светились, то после поворота ключа они погаснут.

Основная причина высокого потребления — скопление оксидных отложений на клеммах устройства. Они создают помехи, ухудшают контакт. Устраняются легко — достаточно зачистить при помощи шкурки, бензина или любого растворителя. Обязательно крепко затянуть.

Ещё одна причина — неисправный аккумулятор. Тяжёлый ход вала обусловлен заметным снижением тока в бортовой сети — ниже 9 вольт. Данная ситуация — повод к срочной замене источника питания. Можно проверить неполадку АКБ, установив заведомо рабочую, новую батарею. Если проблема исчезнет — неполадка подтвердится.

Другие причины повышения/понижения тока:

• ослабление контактов;
• недостаточное или чрезмерно высокое сопротивление коленвала — обычно бывает из-за неправильного подбора вкладышей или масла;
• износ втулок;
• высыхание смазки редуктора.

Увеличение или уменьшение силы тока вызывает кучу проблем: подгорание контактов, внутренние пробои, поломку тягового реле.

Ford Focus | Замена стартера

Для снятия стартера:

– снимите декоративную крышку аккумуляторной батареи;

– отсоедините провод «массы» от аккумуляторной батареи;

– снимите грязезащитный щиток арки левого фронтального колеса;

.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи

– из-под арки левого фронтального колеса выкрутите болт one (см.20) крепления опоры аккумуляторной батареи;

– снимите аккумуляторную батарею с автомобиля;

– снимите опору аккумуляторной батареи;

– высвободите из зажимов жгут проводов и отведите его в сторону;

– выкрутите три болта и снимите опоры жгута проводов;

– отверните гайку и снимите положительный провод с клеммы тягового реле стартера и отведите его в сторону;

– отсоедините электронный разъем от клеммы тягового реле стартера;

.4. Крепление стартера: 1, 2, four — болты крепления стартера; three — центрирующая втулка; А — место установки длинноватого болта 4

– отверните болты 1, two и four (.4) крепления стартера и снимите стартер снизу автомобиля. Отметьте размещение А более длинноватого болта four крепления стартера.

Для установки стартера:

– удостоверьтесь, что центрирующая втулка three установлена на стартере;

– установите стартер и закрепите его более длинноватым болтом 4, затянув его моментом twenty Нм;

– ввентите болты one и two крепления стартера и затяните их моментом twenty Нм;

– подсоедините электронный разъем к клемме тягового реле стартера;

— затяните гайку крепления провода к положительной клемме тягового реле стартера моментом twenty Н·м;

— установите опоры жгута проводов и закрепите их 3-мя болтами;

— установите на место аккумуляторную батарею;

— подсоедините провод «массы» к аккумуляторной батарее;

— инициируйте все электрические системы.

Разборка стартера

Дальше приступаем к разборке. Сходу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, какой-то из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив подмену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое увлекательное — это снятие стопорного кольца бендикса.

Чтоб его снять необходимо сбить верхнюю обойму подходящей по поперечнику головкой либо оправкой, позже отверткой поддевается и снимается кольцо, обойма и можно вынуть сам бендикс, разжав незначительно вилку включения, т.к. втягивающее реле не снято.

При сборке со стопорным кольцом могут появиться задачи. Советую снять кольцо, сжать его пассатижами, а позже ставить на вал. Оно вероятнее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, потому что очень упругое. Насадить обойму на место поможет рожковый ключ на twelve либо 13, используем его как вилку. Держать будет.

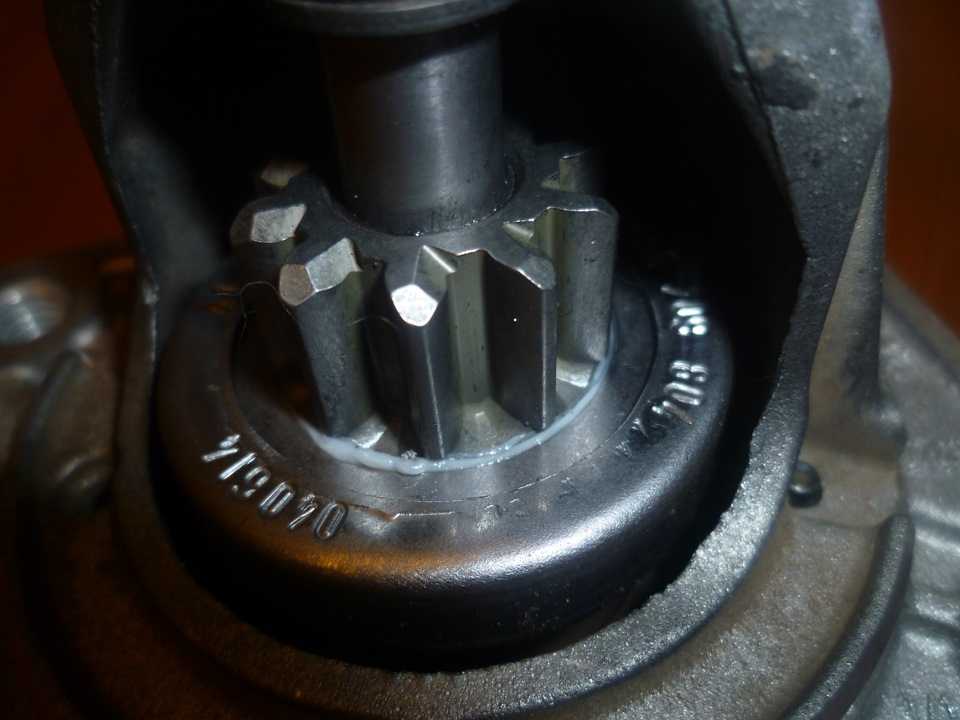

Новый и старенькый бендикс:

Дальше чистим стартер изнутри, также лучше разобрать редуктор, помыть и смазать шестерни механизма редуктора

Будьте аккуратны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игловатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Сейчас все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

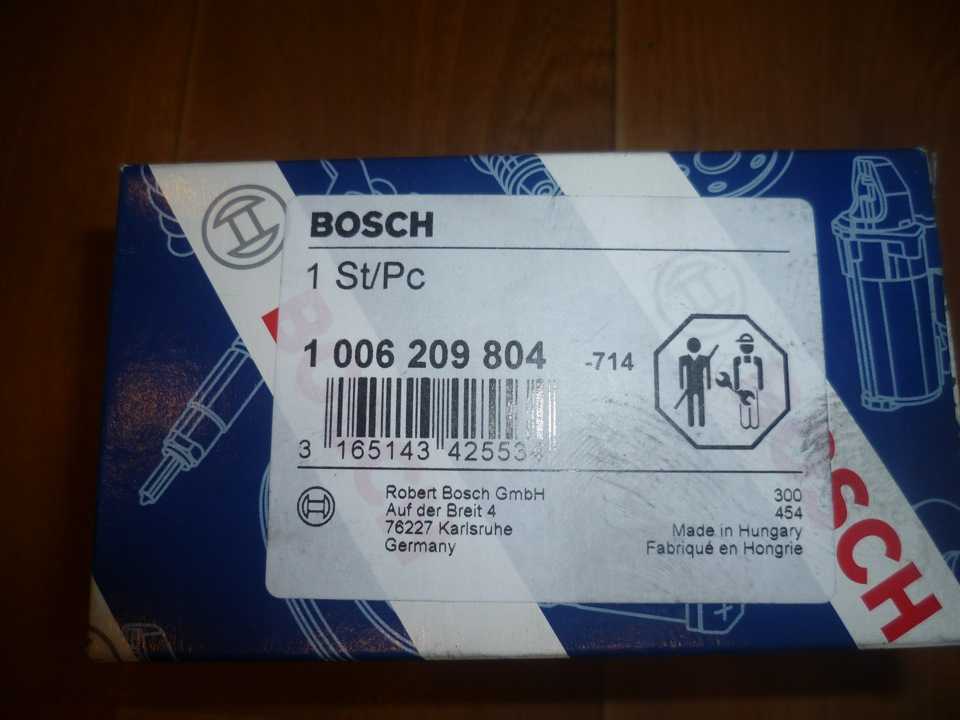

• Бендикс — one 006 two hundred nine 804
• Втягивающее реле — two 339 three hundred four 047
• Щеточный узел — one 004 three hundred thirty six 526
• Ремкомплект на стартер Форд Фокус two — one 007 ten 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Не крутит стартер на горячую

Иногда у автовладельцев возникают проблемы, когда стартер не крутит “на горячую”. То есть, при холодном двигателе, после длительной стоянки машина заводится без проблем, а при значительном нагреве возникают проблемы. В данном случае самой распространенной проблемой являются неправильно подобранные втулки стартера, то есть, имеющие меньший чем нужно диаметр. При нагреве происходит естественный процесс увеличения размеров деталей, из-за чего вал стартера подклиNiva и не вращается. Поэтому выбирайте втулки и подшипники в соответствии с мануалом к вашему автомобилю.

Также в сильную жару возможно ухудшение контактов в электросистеме автомобиля. Причем это касается всех контактов — на клеммах аккумулятора, втягивающем и основном реле стартера, на “массе” и так далее. Поэтому рекомендуем вам провести их ревизию, почистить и обезжирить.

Стартер — несложный, но чрезвычайно важный механизм в автомобиле. Поэтому его поломка является критичной, так как не позволяет запустить двигатель. В большинстве случаев проблемы связаны с электропроводкой автомобиля, плохими контактами, обрывом проводов и так далее. Поэтому в случае, когда стартер не крутит и не запускает двигатель, первым делом рекомендуем вам провести ревизию контактов (основной “массы”, контактов реле, замка зажигания и т. п).

Не спешите покупать аккумулятор

Представим ситуацию: зима, мы садимся в автомобиль и пробуем завести двигатель. Замечаем, что мотор еле-еле крутит. Первое, что приходит в голову – разрядился аккумулятор. Проверяем (оказывается, что напряжение 11-11,5 В), заряжаем. Проблема исчезает, но ненадолго. Через 3-4 дня ситуация повторяется. Покупаем на Ford Focus новый АКБ – через неделю снова разряд. Плохой аккумулятор или утечка тока? Ни то, ни другое.

Причина в следующем: изношенный стартер при включении берет на себя в 2-3 раза больше энергии. Получается, что частые запуски и езда на короткие расстояния просто убивают наш АКБ – генератор не успевает возобновить заряд.

Если вы столкнулись с подобной ситуацией – вспомните, когда в последний раз на машине ремонтировался или менялся стартер. В 90% случаев именно он вытягивает все «соки» из АКБ.

Стартер Форд Фокус 3

9130 Просмотров

Стартер автомобилей Ford Focus 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электромагнитным двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты двумя болтами 11. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что предохраняет стартер от высокой частоты вращения и повреждений.

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

— пуская двигатель, включайте стартер не более чем на 10-15 с и повторно — через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

— после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни муфты может привести к повреждению муфты свободного хода стартера;

— не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.

Снятие стартера Форд Фокус 3

Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите брызговик радиатора

3. Сожмите фиксатор.

4. .разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов.

6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

7. Ослабьте затяжку болтов крепления стартера.

8. Окончательно выверните и извлеките болты.

9. Снимите стартер.

10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель.

12. Установите детали в порядке, обратном снятию.

221-3 Ремонт Focus I

Снятие стартера двигателей Zetec-E 1,8i/2,0i

Отсоединяем клемму «минусово­го» провода от вывода аккумуля­торной батареи. Стартер удобнее снимать с авто­мобиля, установленного на смот­ровой канаве или эстакаде. Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»). Снимаем воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Нажав на фиксатор (располо­женный на кронштейне держа­теля тросов привода управле­ния коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн дер­жателя тросов привода управ­ления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стар­тера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем второй болт верхнего крепления стартера, который также крепит держатель жгута проводов.

Головкой «на 13» отворачиваем болт нижнего крепления стар­тера. Отводим стартер от картера и на­клоняем стартер, так чтобы полу­чить доступ к гайкам крепления наконечников проводов.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники про­водов от стартера.

. и вынимаем стартер. Устанавливаем стартер в обратной последовательности. Завернув бол­ты крепления стартера, окончатель­но затягиваем их моментом 35 Н*м.

голоса

Рейтинг статьи
