Как снять приборную панель киа рио 3

Описание и расположение индикаторов и приборов на классической панели

Обозначение и распиновка стандартной приборке

В автомобилях Kia Rio приборки могут различаться между собой в зависимости от того, имеются ли на них тахометры или нет. Рассмотрим описание контрольного щитка на примере авто с тахометром.

В соответствии со схемой приведенной выше, основные компоненты приборки следующие:

1. Тахометр. Это устройство предназначено для передачи водителю информации о текущем количестве оборотов коленчатого вала двигателя.
2. Спидометр. О назначении этого устройства долго говорить не будем, и так ясно, что с его помощью водитель всегда знает, с какой скоростью движется его транспортное средство.
3. Световые индикаторы указателей поворота — левый и правый.
4. Контроллер температуры хладагента в системе охлаждения. Стрелка датчика не должна переходить в красную зону при работающем двигателе, поскольку это будет свидетельствовать о его перегреве. Если это все же произошло, то необходимо как можно быстрее остановить авто и разобраться в причинах перегрева.
5. Контрольные и аварийные индикаторы. В частности, это датчики ближнего и дальнего света, противотуманок, подушек безопасности, системы обогрева заднего стекла, ABS, аварийного давления масла в системе, открытых дверей, разряженной АКБ, а также не пристегнутых ремней безопасности. Также на приборке есть индикатор Check Engine — он появляется всегда при включении зажигания, но если он горит после запуска мотора, то силовой агрегат необходимо проверить ан предмет неисправностей.
6. Датчик уровня горючего в бензобаке. Здесь же имеется световой индикатор, который загорается в том случае, если автомобиль начал использовать резервный запас топлива.
7. Клавиша сброса счетчика дневного пробега.
8. Сам одометр — на экране устройства демонстрируется информация об общем, а также суточном пробеге автомобиля.

Средняя скорость и запас хода

Чтобы отобразить на дисплее среднюю скорость, бортовой компьютер сравнивает общее пройденное расстояние и время работы двигателя. При этом последний показатель учитывается независимо от того, движется машина или стоит. Обратный отсчет ведется от крайнего сброса средней скорости.

Диапазон измерения от 0 до 260 км / ч. Чтобы сбросить среднюю скорость до нуля, необходимо удерживать кнопку «Сброс» на рулевом колесе в течение одной секунды, пока соответствующие показания не появятся на дисплее. Чтобы выполнить первоначальный расчет средней скорости Kia Rio четвертого поколения, необходимо проехать не менее пятидесяти метров или десяти секунд.

Запас хода показывает оставшийся пробег до полного израсходования топливного бака в диапазоне от 1 до 9999 км.

Если оставшегося бензина хватит менее чем на один километр, на дисплее появится прочерк.

Вам также необходимо будет учесть:

1. Данные могут отображаться некорректно после отсоединения аккумулятора или при нахождении машины на неровной поверхности.
2. Заправки менее шести литров бортовым компьютером не учитываются.
3. На показания дальности влияют способ езды, дорожное покрытие и состояние ступиц Kia Rio 4.

Точки подключения автосигнализации на KIA Rio

Концевики дверей — зеленый провод (между желтыми), правый разъем комбинации. Концевик багажника — зеленый оранжевый, правый разъем комбинации. Габарит — желтый черный (двойной), коричневый разъем монтажного блока. Концевик капота — установить. Блокировка — зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса) Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке. Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема). Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2). Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод. Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания: Плюс — синий ; зеленый. IG1 – розовый. IG2 – оранжевый. ACC – желтый. Стартер — белый.

Автомобиль, оборудованный полным центральным замком: Замки дверей – разъем FLR (A) на монтажном блоке (по минусу): Желтый черный – отпирание. (в самом верху разъема) Синий – запирание. Повороты — разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху). разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы. (заглушка магнитолы выщелкивается без снятия консоли). Магнитола задвигается в заводской контейнер, без фиксации.

белый (-); коричневый (+) – перед левый. желтый (-); черный (+) – перед правый. оранжевый (-); зеленый (+) – задний правый. синий (-); красный (+) – задний левый.

Черный – минус. Красный – плюс. Желтый – габарит. Зеленый – АСС

Точки подключения автосигнализации на KIA Rio

Концевики дверей – зеленый провод (между желтыми), правый разъем комбинации. Концевик багажника – зеленый оранжевый, правый разъем комбинации.Габарит – желтый черный (двойной), коричневый разъем монтажного блока.Концевик капота – установить.Блокировка – зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса)Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке. Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема).Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2).Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод.Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания: Плюс – синий и зеленый.IG1 – розовый.IG2 – оранжевый.ACC – желтый.Стартер – белый.

Автомобиль, оборудованный полным центральным замком:Замки дверей – разъем FLR (A) на монтажном блоке (по минусу): Желтый черный – отпирание. (в самом верху разъема) Синий – запирание.Повороты – разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху). разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы. (заглушка магнитолы выщелкивается без снятия консоли). Магнитола задвигается в заводской контейнер, без фиксации.

белый (-); коричневый (+) – перед левый. желтый (-); черный (+) – перед правый. оранжевый (-); зеленый (+) – задний правый. синий (-); красный (+) – задний левый.

Черный – минус. Красный – плюс. Желтый – габарит. Зеленый – АСС

Технический тюнинг двигателя

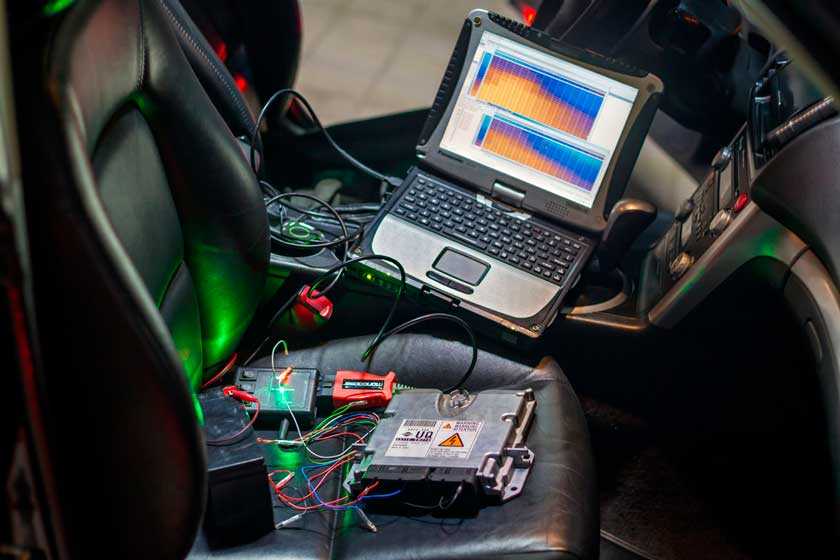

Наиболее распространенной процедурой технического тюнинга является прошивка драйверов управления движком, получившая название чип-тюнинга. Есть два непримиримых мнения насчет модернизации движка.

Сторонники обновления силовой установки КИА РИО 1.6 приводят такой пример улучшения технических и эксплуатационных ее параметров в виде:

• повышения мощности со 112 до 122 конских сил;
• увеличения усилий вращения со 146 и до 161 Нм;
• улучшения чуткости движка на педаль газа;
• плавного набора тяги;
• комфортности управления оборотами движка.

Что касается противников прошивки, то они аргументируют пагубность такой процедуры:

• увеличением расхода горючего;
• повышенным износом нагруженных деталей;
• снижением ресурса движка.

Относительно расхода топлива оппоненты возражают, что в результате доработки движка действительно растет удельный расход топлива, но на единицу мощности, а отнюдь не на дистанцию пробега. Что, в общем-то, далеко не совсем одно и то же.

По поводу бортового компьютера

Комп кросс-хетчбэка вступает в работу сразу же после включения зажигания с отображением на экране общей информации:

• запаса хода при теперешнем наличии либо остатке горючего в баке;
• текущего пробега, который отсчитывается компьютером после нажатия опции Trip или после обнуления на одометре очередного участка пути;
• среднего расхода, который подлежит определению частному от деления объема потребленного горючего на параметр преодоленного расстояния;
• текущего времени в пути, при этом время стоянок не подлежит учету;
• а также наружной температуры и общего с начала эксплуатации пробега авто.

При выключении замка зажигания кроме общего пробега все остальные параметры исчезают с дисплея.

Важно! Доступ к настройкам компьютера имеют лишь специалисты сервиса официальных дилерских центров и для того, чтобы осуществить перезагрузку его программного обеспечения после устранения поломок и для того, чтобы сбросить те или ошибки кодов нужно обращаться исключительно к дилерам. Иначе можно утратить возможность ремонта по условиям гарантийных обязательств производителя

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Контрольные лампы и световые индикаторы пп kia rio 4

Панель приборов Киа Рио четвертого поколения оснащена значками, привлекающими внимание водителей. Используются следующие цвета:

1. Зеленый: указывает на включение конкретного устройства.
2. Желтый — указывает на то, что обнаружена проблема, для устранения которой требуется диагностика, дальнейшие настройки или ремонт.
3. Красный — указывает на снижение уровня моторного масла, охлаждающей или тормозной жидкости, а также на необходимость срочно устранять ошибки или серьезные неисправности. Когда на приборной панели загорается красный индикатор, рекомендуется немедленно прекратить использование Kia Rio 4. В противном случае может потребоваться дорогостоящий ремонт.

Установка мультимедийной системы

Многие автовладельцы желают получить не просто аналогичную акустику, а целый мультимедиацентр. Замена штатной магнитолы «Киа Рио 3 Лайн» на подобное устройство возможна и требует соблюдения той же самой инструкции

С особенным вниманием нужно отнестись к разъемам, подключая их к соответствующим гнездам

Прежде чем завершать монтаж, нужно проверить систему на работоспособность. Закончив с клеммами, переходят к дополнительному оборудованию:

• протягивают проводку от камеры заднего вида;
• размещают антенны GPS/4G;
• подключают сабвуфер или мониторы и другое.

Продвинутые гаджеты (2 -ДИН, ММС), к примеру, «Пионер», обеспечивают водителя спутниковой навигацией, поддерживают сенсорный экран с русскоязычным интерфейсом, способны прочесть любой мультимедийный формат. Они взаимодействуют с роутерами, комплектуются выносными антеннами и допускают подключение периферийных устройств.

Поменять акустическую систему получится, не потратив слишком много времени, а выбор подходящего варианта упрощается за счет того, что на рынке большое количество подходящих магнитол, представленных в разном диапазоне цен и имеющих различные характеристики

Главное — уделить внимание соответствию между годом выпуска автомобиля и оборудованием. У 2-го и 3-го поколения «Киа Рио» свои модели мультимедиацентров

Карта монтажа Kia Rio 2020 АКПП StarLine A93 + StarLine F1

С помощью данной карты монтажа вы можете подключить самостоятельно сигнализацию в автомобиль Kia Rio 2020 года с автоматической коробкой передач.

Точки подключения сигнализации.

За приборной панелью:

Большой разъем приборной панели Зеленый — Концевик багажника (смотреть на фото) (-) Зеленый — Концевик дверей (смотреть на фото) (-) Зеленый — Указатель поворота (смотреть на фото) (+) Синий — Контроль за работой двигателя Генератор (+) Малый разъем: Синий — Указатель поворота (+)

Центральный замок на белом разъеме в ногах водителя:

Синий/Оранжевый — Открыть (-) Белый/Оранжевый — Закрыть (-)

Центральный замок в белом разъеме кик панели водителя

В пороге водителя стоп сигнал и отпирание багажника:

Красный — стоп сигнал (+) Синий — отпирание багажника (+)

В кик панели водителя тормоз и отпирание багажника

Силовые цепи для реализации автозапуска двигателя:

+12в — Розовый и Красный Зажигание 1 — Синий (рядом с розовым) Зажигание 2 — Зеленый Аксессуары — Синий (рядом с белым) Стартер — Белый

Силовые цепи на замке зажигания

Возможное место установки сирены и концевика капота:

Подключение модуля StarLine F1: Подключить питание и минус по вашему усмотрению, где вам удобнее, подключить статус зажигания, на блоке предохранителей подключиться в разрыв шине Data Синий/Черный провод, белый провод StarLine F1 подключить к розовому проводу сигнализации Старлайн.

LIN шина обходчика иммобилайзера в белом разъеме на лицевой стороне блока предохранителей

Прошить модуль до последней версии ПО запрограммировать модель автомобиля. Процедура программирования очень проста отключить все разъемы, зажать кнопку программирования F1 подключить питание блока, дождаться когда светодиод загорится желтым, отпустить кнопку, подключить все остальные штекеры, и включить зажигание желтый светодиод потухнет, загорится красный, выключить зажигание и включить еще раз. Дождаться когда желтый диод будет моргать постоянно (без красного) выключить зажигание. Процедура программирования завершена.

В новых автомобилях после глушения двигателя открываются двери, отключить дилерской диагностикой эту функцию, либо запрограммировать запирание дверей после глушения в сигнализации (но лучше вырубить диагностикой.)

Далее произвести настройку сигнализации как вам нужно и все тестировать Всем успехов

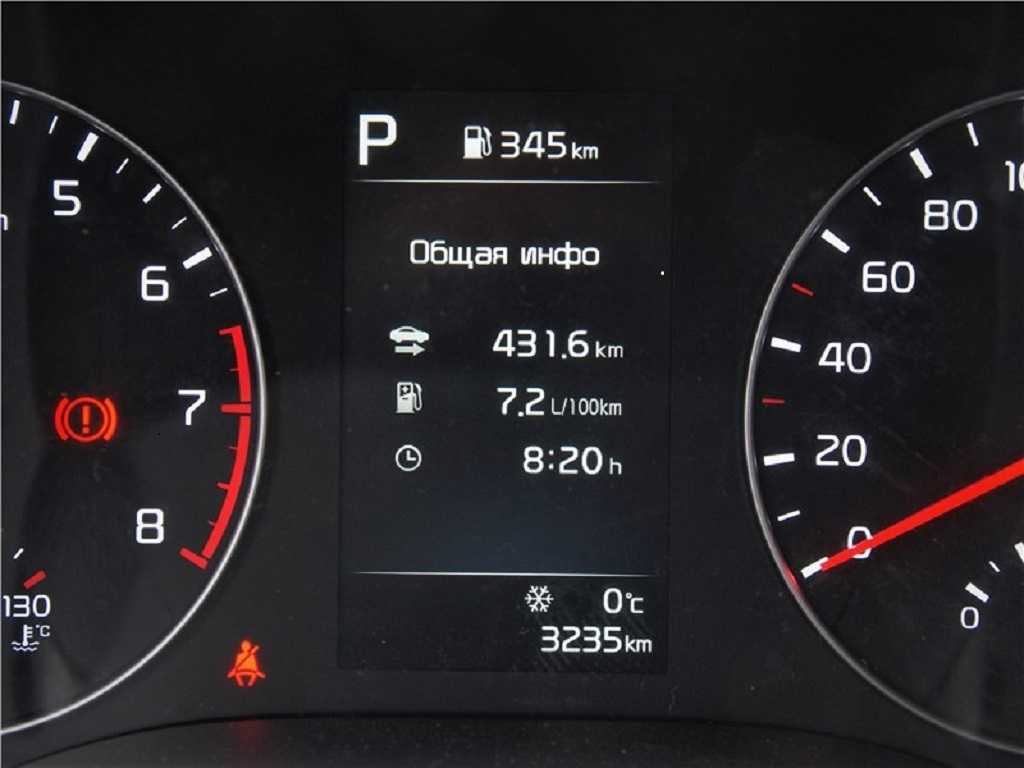

Бортовой компьютер

KIA RIO 3

Встроенный компьютер передает информацию о состоянии Киа Рио 3 на ЖК-дисплей. На панели приборов Киа Рио 3 2014 (да и на всех машинах третьего поколения, т.е. до 2017 года) информационное поле расположено под спидометром. Дисплей включается при повороте ключа в замке, питается устройство за счет АКБ. Показания, которые передает бортовой компьютер:

• пробег (со дня, когда машина сошла с конвейера);
• количество пройденных после нажатия кнопки Trip километров (сброс счетчика можно выполнить через Reset);
• запас хода (расчет ведется на основе текущего расхода и количества оставшегося в баке горючего);
• средняя скорость с момента пуска мотора до его остановки (подсчет не ведется при отсутствии движения);
• средний расход бензина (если в машину доливали меньше 6 литров горючего, то такая дозаправка не учитывается);
• расход на данный момент;
• время в пути (максимум 100 часов без одной секунды);
• сведения о режиме экономии (пуск через Trip, удерживаемый дольше 1 секунды).

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Значки на панели Киа Рио 3

Щит наблюдения

• логотип ECO — активен режим экономии бензина;
• связанный человек и круг перед ним — загорается на 6 секунд при запуске (при постоянном горении указывает на неисправность подушек безопасности, их отсутствие);
• надпись АБС по кругу — автоматическая антиблокировочная система (загорается на 3 секунды при запуске);
• восклицательный знак в кружке — стояночный тормоз (загорается при поднятии ручника, горит постоянно при нехватке тормозной жидкости);
• одновременное загорание двух предыдущих иконок — неисправность EBD или ABS;
• застегнутый человек — предупреждение о необходимости пристегнуть ремень безопасности;
• штатные значки поворотников, ближнего света, дальнего света, габаритных огней и противотуманных фар (загораются при включении);
• стакан и струя воды — недостаток жидкости в баке стиральной машины;
• масленка — индикатор низкого давления моторного масла;
• P, N, D — положение ручки селектора на АКПП;
• цифра со стрелками «вверх-вниз» слева — указывает на рекомендованную передачу на определенной скорости (автомобили с механической коробкой передач);
• изображение батареи — низкий заряд батареи;
• автомобили с открытыми дверями — сигнал о том, что двери не закрыты (неправильно закрыты;
• автомобиль с ключом — иммобилайзер (включается при включении зажигания и выключается после запуска);
• изображение АЗС — нехватка топлива в баке;
• двигатель — всегда включен, если необходимо посетить сервисный центр для диагностики двигателя;
• жидкостной термометр — включается при достижении антифризом температуры 120 градусов;
• автомобиль с двумя изогнутыми линиями сзади — загорается при заносе колес по дорожному покрытию;
• такой же значок с надписью OFF — принудительное отключение системы стабилизации (ESC);
• снежинка и линия дороги — сигнализируют о возможном появлении льда.

Кардинальных отличий на панелях приборов автомобилей других годов выпуска нет, поэтому приборная панель Киа Рио 2016 будет интуитивно понятна владельцам «корейцев» прошлых лет.

Снежинка на щитке

Значок в левом нижнем углу

Когда температура окружающей среды приближается к нижнему пределу, добавляется звуковой сигнал. Если на морозе посильнее, индикатор гаснет. Этот значок есть на всех панелях, включая Kia Rio 3 2015 года выпуска.

Подсветка номерного знака

Номера на транспортных средствах должны быть чистыми, подсвеченными в темное время, то есть, читаемым. Таков Технический регламент.

Для замены лампочки приобретают элемент с цоколем 5w5 и мощностью 5 Вт.

Простой способ замены:

1. Перед работой отключают минусовую клемму аккумулятора.
2. Через паз поддевают плафон отверткой, смещают его вниз, увеличивают зазор между кузовом и плафоном.
3. Вытаскивают плафон.
4. Выкручивают патрон с лампочкой.
5. Вставляют новый элемент, проделывают обратную работу.

Этот способ быстрый, но можно повредить плафон. Другой вариант со снятием обшивки багажника требует сноровки и времени.

Точки подключения автосигнализации на Kia Rio 2013

Автор  RA9UBD

+12В – красный толстый на блоке предохранителей

Замок зажигания:АСС – синийIGN1 – синийIGN2 – зелёныйСтартер – белый Для варианта с МКПП:Стартер – синий провод на педали сцепления

Панель приборов:Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёмеДвери – зелёный (тонкий) в левом разъёмеБагажник – зелёный (тонкий) левом разъёмеРучник – красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок:отпирание – синий/красныйзапирание – белый/красныйНа разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ:1000200130004000ЗП18У001ОС00У000dУOFdbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Блок предохранителей в салоне

Салонный модуль представляет сложную конструкцию. В напичканном электроникой корейце, панель под приборкой содержит большое количество вставок, отвечающих за вспомогательное оборудование, не имеющее непосредственного отношения к силовой установке. Главная особенность блока – здесь установлены маломощные предохранители с пониженным номиналом. Модуль устанавливается под рулевой колонкой и закрыт пластиковой крышкой. Для доступа к содержимому потребуется снять облицовку.

Чтобы найти новую панель, пользователю придется ее искать по артикулу 91950 4Y580. Модели с других модификаций авто не подойдут.

Снятие торпеды Kia Rio

Там где имеется, отсоедините от электрического разъема штекер датчика солнечного излучения. Снимите панель с «торпедо» и извлеките ее из салона автомобиля. Отдайте крепежные винты и снимите всю сборку вещевого ящика; после как снять торпеду киа рио электрических разъемов, отсоедините от них провода, идущие к инерционному выключателю и лампочке подсветки вещевого ящика.

Если автомобиль оборудован пассажирской подушкой безопасности, как снять торпеду киа рио описание процедуры снятия приведено в Разделе Снятие и установка на место компонентов вспомогательной системы безопасности SRS. На автомобилях, оборудованных системой автоматического контроля климата АСС сквозь отверстие для вещевого ящика, дотянитесь до блока АСС и выдавите его из передней панели «торпедо».

Рассоедините электрические разъемы, промаркировав их для облегчения последующей сборки. Разделите шаровый шарнир штока тяги в клапане распределения воздуха, затем отсоедините кожух передачи клапана управления температурой см.

Главу Системы охлаждения, отопления. Рассоедините электрические разъемы, промаркировав их предварительно для облегчения последующей сборки. Потянитесь как снять торпеду киа рио переднюю панель «торпедо» и выдавите молдинг кармана непосредственно под пепельницей.

Вытащите из кожуха выдвижную емкость пепельницы. Маленькой отверткой разожмите крепежные зажимы кожуха пепельницы, затем снимите пепельницу с передней панели «торпедо». После обнаружения электрического разъема отсоедините от него провода прикуривателя.

С помощью специального ключа, прилагаемого в комплекте инструментов автомобиля, извлеките из передней панели «торпедо» блок магнитолы. Рассоедините электрические разъемы, промаркируйте их, затем проденьте их назад, сквозь отверстие в «торпедо». Отдайте два винта как снять торпеду киа рио снимите с рулевой колонки нижнюю пластиковую панель кожуха. На автомобилях, оборудованных подушкой безопасности со стороны водителя, процедура снятия модуля подушки описана в Разделе Снятие и установка на место компонентов вспомогательной системы безопасности SRS.

Снимите рулевое колесо см. Главу Подвеска и рулевое управление.

На автомобилях, оборудованных подушкой безопасности со стороны водителя, снимите блок вращающегося контакта подушки безопасности. Отдайте два винта и снимите с как снять торпеду киа рио колонки верхнюю пластиковую панель кожуха.

Действуя в соответствии с процедурами, описанными в Главе Система электрооборудования, ослабьте и снимите три крепежных винта, затем снимите сборку ручки выключателя рулевой колонки. Отсоедините от сборки электрические разъемы.

Тщательно промаркируйте их для последующей установки, так как они на вид очень схожи

Для отсоединения передней панели «торпедо», в следующем порядке отдайте ее крепеж: Обратите внимание, что пятый винт служит одновременно крепежным винтом для установочной рамы, на которую надевается защитный кожух рычага управления коробкой передач

На автомобилях, оборудованных системой автоматического контроля климата АСС снимите с датчика температуры салона пластиковую крышку. Высвободите корпус датчика из-под передней панели «торпедо». Как снять торпеду киа рио отличие от всех остальных компонентов, установленных на «торпедо», корпус датчика снимается позади панели. При необходимости смотри Главу Системы охлаждения, отопления.

Особенности щитка приборов Supervision

В автомобиле Kia Rio может использоваться два типа контрольных щитков — стандартный, а также премиальный или Supervision. В последнем случае приборка обладает улучшенными характеристиками, поскольку она предлагает более широкий функционал и некоторые дополнительные возможности. Также следует отметить, что такая ПП по своему внешнему виду имеет более спортивный дизайн, что позволяет улучшить эстетические качества интерьера салона в целом. Такая ПП ставится только на автомобили премиальной комплектации Rio 3, а также на рестайлинговые авто (автор видео — Дмитрий Балконский).

Такая приборка состоит из трех основных частей или колодцев:

1. В самом центре находится спидометр, который отделен от других колодцев пластмассовым полукругом. Несмотря на то, что все показатели находятся на одном уровне, такое расположение придает некую объемность приборке. В центральной части спидометра имеется экран, где отображены основные характеристики и параметры авто.
2. С левой стороны установлен тахометр.
3. В правом колодце можно увидеть два основные датчика — температуры антифриза в системе охлаждения, а также уровня горючего в баке.

Конструкция этой ПП не предусматривает использование дополнительных механических устройств, так как по мнению разработчиков, это мешало бы следить за основной информацией.

Снятие и установка

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

• Скидывается провод с минуса АКБ.
• Демонтируется рулевое колесо. Колонка опускается вниз до предела.
• Отсоединяется верхняя часть кожуха (наличие фиксаторов предполагает применение усилия).
• Козырек с облицовкой приборов также отсоединяется от щитка и отводится в сторону.

Отщелкиваем козырек

• К клавише Trip подведена колодка с проводами, ее нужно извлечь из гнезда (выключатель можно заменить).
• Козырек окончательно снимается.

Демонтируем козерек

Приборная панель Kia Rio 3 прикручена 4-мя винтами. После их выкручивания панель отводится на длину жгутов с проводкой.

Щиток приборов

Колодки отсоединяются, приборка убирается. Вместо нее в обратном порядке монтируется новая.

Осторожно отсоединяем колодки

Если во время снятия были повреждены пластиковые фиксаторы, их следует заменить.
