Замена задних тормозных колодок (для применения на моделе skoda octavia ii (1z))

Замена передних тормозных колодок и дисков Шкода Фабия

Какие колодки лучше выбрать

Что касается выбора колодок, то предпочтение здесь лучше отдать оригинальным запчастям, но если приобрести фирменные изделия нет возможности, то вполне подойдут и аналоги известных производителей. Для удобства выбора ниже приведена таблица деталей с указанием бренда и каталожного номера запчасти.

Производитель	Номер запчасти по каталогу
Skoda	1J0698525B
Abs	9042
Ate	030137-0357-2
Abe	C0S003ABE
Brembo	S85516
Bosch	986487555
Delphi	LS1784
Fenox	BP53055
Denckermann	B120053
Dello	3069805251J0B
Jp group	1163900310
Ferodo	FSB549
Jurid	362385J
Polcar	S72-1007
Kager	340357
Maxgear	19 0249
Kamoka	JQ202020
Sbs	18492743631
Kraft	6020100
Lpr	7300
Protechnic	PRS0431
Nk	2743631
Remsa	408-200
Nibk	FN0554
Meyle	114 042 0701
Stellox	093100SX
Profit	5001-0549
Swag	30934369
Textar	91052400
Simer	S588
Toko cars	CE0-1003
Road house	408200
Starline	BC 07300
Trw	GS-8639
Tomex	2104
Vag	1J0698525B
Vika	1J0698525B
Zimmermann	10990-101-8

Когда нужна замена колодок

Задние колодки Фабии способны выдерживать до 100 тыс. км пробега при условии, что водитель не является почитателем агрессивного стиля вождения и любителем резких торможений. Для того чтобы быть уверенным в том, что колодки вас не подведут в самый неподходящий момент, рекомендуется хотя бы 2-3 раза в год проводить их диагностику. В ходе нее желательно визуально осматривать тормозной механизм и наглядно оценивать его работу. Кроме этого, во время диагностики обязательно измеряется толщина фрикционных накладок. Не следует допускать, чтобы она составляла менее 2 мм. Колодки с меньшей толщиной накладок подлежат замене. Также их следует заменить, если на накладках вы заметите глубокие борозды, сколы, трещины, разрывы.

Признаками неисправных тормозных колодок задних колес могут быть:

• доносящиеся со стороны тормозного барабана скрипы, лязганье, металлический скрежет;

снижение эффективности торможения задних колес;

отсутствие реакции механизма на включение стояночного тормоза.

Процесс замены задних колодок на Шкода Фабиа несложен, особенно, если вы когда-нибудь держали в руках соответствующие инструменты. Да и по времени эта процедура не займет у вас более получаса. Но учтите, что если пришло время менять колодки, менять их нужно на обоих колесах. В противном случае каждое колесо будет тормозить с разной эффективностью, что существенно увеличивает риск потери управления автомобилем во время торможения.

Замена передних и задних дисков на Шкода Октавия

Если вы увидели сколы и засечки на дисках и решили их заменить, необходимо заранее подготовить материалы и инструменты. Это:

• новые комплектующие;
• гаечные ключи (на 7, 13, 15);
• киянка или молоток (для того, чтобы выбить диск).

После приобретения новых комплектующих всегда встает вопрос: «как их правильно установить». Это можно сделать самому, и в салон ехать не обязательно. Так вы сэкономите деньги на оплате услуг мастера.

Учитывая то, что сам процесс займет не более двадцати минут, лучше выполнить монтаж самостоятельно. Чтобы замена передних дисков прошла максимально быстро и просто, следуйте инструкции:

• Снимите колодки и отложите их в сторону. Затем избавьтесь от тормозного цилиндра. Для этого вытащите заглушки из резины, открутите 2 болта и скрутите головки. Потребуется приготовить шестигранник на семь.
• Открутив болт, сбейте диск молотком. Делайте это сугубо со стороны суппорта.
• Если сорвать с места его не получилось, прокрутите диск и ударьте в несколько разных мест. При правильной обработке медным аэрозолем, металл не прикипает.
• Аккуратно снимите старый диск и установите его замену. Не забудьте поменять колодки.

Симптомы износа деталей

В процессе езды отмечается несколько признаков, по которым можно сориентироваться, когда пора менять колодки передних либо задних тормозов, а то и все вместе. Симптомы такие:

• металлический скрежет при нажатии на педаль говорит о полном износе накладок;
• увеличенный ход педали тормоза, ее вибрация в нажатом состоянии;
• при торможении появляется ощущение, что переднюю либо заднюю часть автомобиля уводит в сторону, а на скользкой дороге машина легко уходит в занос;
• не действует исправный ручной тормоз;
• для остановки необходимо прикладывать больше усилия на педаль.

Если при торможении со стороны колес слышится металлический скрежет и писк, то вопрос, через сколько менять негодные детали, уже не стоит. Замену необходимо сделать в срочном порядке, поскольку фрикционных накладок уже не осталось и стальное основание трется о рабочую поверхность диска.

Обнаружив один или несколько симптомов, указывающих на проблемы с колесными механизмами тормозов, проверьте состояние накладок. Рекомендации по выполнению диагностики следующие:

1. Если на автомобиле установлены легкосплавные колесные диски с большими отверстиями, то для обследования передних суппортов ничего разбирать не придется. При необходимости поднимите машину домкратом, чтобы выставить проем диска напротив механизма тормозов.
2. Колеса со стальными дисками нужно снимать. Осмотрите передние тормозные колодки и оцените толщину накладок. Если она составляет меньше 3 мм, детали следует заменить немедленно. С толщиной 3-5 мм можно проехать еще 1-2 тыс. км, не более.
3. Задние тормоза бывают дисковые и барабанные. Первые обследуются аналогично передним, а вторые придется разобрать. Снимите колесо и отпустите «ручник», затем открутите барабан и аккуратно сбейте его со ступицы. В отличие от передних колодок, задние надо менять при толщине 1,5-2 мм.

Когда в результате диагностики обнаружен износ элементов, близкий к максимальному, но замена откладывается по различным причинам, ездите аккуратно и без спешки. Случается, что изношенная накладка при резком нажатии на педаль отрывается целиком.

Проводя диагностику, обратите внимание на рабочую поверхность тормозных барабанов и дисков. Если ее выработка составляет 2 мм и больше (определяется по глубине канавки штангенциркулем), то деталь подлежит замене

Симптомы износа

В первую очередь сигнализирует о чрезмерном износе вышеупомянутый датчик. Если он по каким-то причинам отсутствует, автолюбитель самостоятельно может определить неисправность

Во-первых, нужно обратить внимание на уровень жидкости в бачке: при сильном износе колодок суппорту нужно приложить больше усилий для торможения, соответственно, уровень будет понижаться. Во-вторых, при нажатии на педаль тормоза будет заметен увеличенный ход

В-третьих, увеличивается тормозной путь.

Пример изношенной колодки на фоне новой

Если игнорировать все симптомы, можно попасть в ситуацию, когда тормозная система не справится со своей задачей. Сильно изношенные накладки не могут эффективно тормозить, а в случае других неисправностей (заклинивание колеса) можно и вовсе попасть в ДТП и подвергнуть опасности не только собственную жизнь и здоровье, но и пассажиров и других участников движения.

Процесс установки расходников спереди автомобиля

При приобретении новых расходников необходимо убедиться в их совместимости с конкретной моделью Skoda Octavia (пятая, седьмая или Тур), учитывая наличие или отсутствие датчика износа. Наиболее популярна и востребована продукция таких брендов, как JP Group (код 1163706310), АВЕ (код С2W001ABE), LPR (код 05Р634).

На первом этапе замены передних колодок необходимо открыть крышку расширительного бачка для жидкости и при необходимости выбрать небольшое количество во избежание ее пролития. Затем следует поддомкратить машину и открутить колесо. Затем необходимо отсоединить датчик предельного износа, которые подключается к разъему на переднем суппорте. Такие датчики устанавливаются не на все модели, а на версиях А5 они появились только в последние годы их выпуска. Затем, предварительно сняв два защитных колпачка с болтов, которые фиксируют суппорт на поворотном кулаке, необходимо открутить эти болтовые соединения при помощи шестигранника (7мм или звездочки на 45 в зависимости от модели).

На следующем этапе при помощи плоской отвертки необходимо увеличить зазор между поверхностью переднего диска и колодок. С подобной операцией можно ознакомиться на видео материалах, которые содержатся на различных ресурсах. Сам суппорт снимается с посадочного места и подвешивается при помощи металлической проволоки к подходящему узлу ходовой части

На данном этапе важно учитывать отсутствие натяжения шлангов системы во избежание их порыва и последующего пролива жидкости

Установка новых расходников производится в обратном порядке, учитывая обязательное подключение штекера датчика износа. Процедуру необходимо закончить прокачкой жидкости во всей системе. Для этого необходимо воспользоваться помощью напарника и учесть, что может потребоваться доливка жидкости.

Срок службы колодок не регламентируется производителем, т.к. зависит от многих параметров (стиля вождения, состава накладок, состояния дорог, материала и размера тормозных дисков и т.д.). Их состояние и толщину необходимо проверять на каждом ТО, то есть через 15 тыс. км, но не реже 1 раза в 12 месяцев. Обычно внутренние «половинки» стираются быстрее наружных, поэтому нельзя ограничиваться лишь внешним осмотром.

На задней оси Шкоды Октавии Тур, а также А5 с моторами 1.6 и 1.9 TDI вместо дисков устанавливались барабаны. Так что перед походом в автомагазин лучше точно выяснить комплектацию своей машины, либо доверить выбор квалифицированным специалистам.

Замена передних колодок Skoda Octavia Tour

Прежде всего, автомобиль необходимо надёжно зафиксировать на месте, включив передачу в механической коробке, включив P в коробке-автомате, затянув стояночный тормоз и подложив по колёса какие-то упоры. Отвернуть крышку бачка с тормозной жидкостью под капотом. Ослабляем гайки крепления колёс.

Бачок с тормозной жидкостью

Домкратим машину до тех пор, пока можно будет снять колесо. Снимаем колесо. Сзади суппорта будет две направляющих. Они прикрыты защитными резинками, которые необходимо снять. Воспользовавшись шестигранником на 7 мм открутить их снизу и сверху.

Снятие защитных колпачков

Откручивание направляющих суппорта

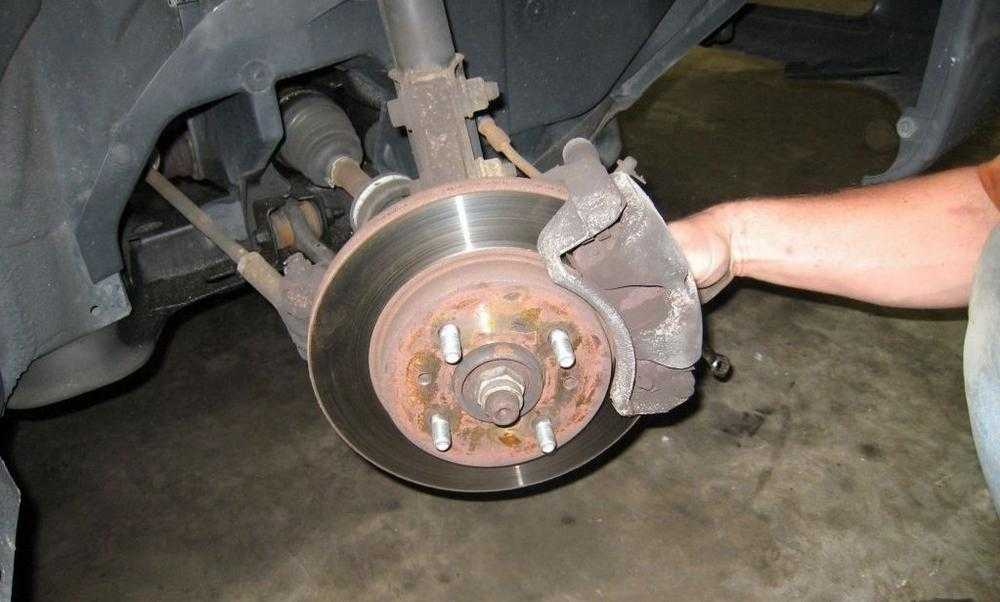

Аккуратно снимаем суппорт с колодками, не давая ему повиснуть на тормозном шланге. Фиксируем его проволокой к пружине.

Снятие переднего суппорта с колодками

Подвязанный к пружине суппорт

Снимаем старые колодки. Напомним, что в Шкоде Октавии Тур на левых колодках есть датчик износа. Его также нужно снять.

Начинаем вдавливать тормозной цилиндр, контролируя уровень жидкости в расширительном бачке. Если её будет слишком много, воспользуемся шприцом, чтобы удалить излишки.

Устанавливаем новые колодки. Дальнейшую сборку производим в обратной последовательности.

Это интересно: Ремонт и обслуживание автомобилей Chrysler

Порядок работ

Процедура подмены фронтальных колодок на Шкоде Октавии различных поколений (Тур, А5 либо А7) фактически схожа и в общих чертах смотрится так:

• Демонтируем фронтальное колесо,
• Откручиваем верхний болт крепления суппорта,
• Снимаем скобу тормозного шланга,
• Отсоединяем датчик износа (при наличии),
• Отводим в сторону суппорт,
• Снимаем изношенные детали,
• Вдавливаем поршень,
• Устанавливаем расходники из нового комплекта,
• Собираем механизм в оборотном порядке,
• Вся последовательность действий повторяем на другой стороне.

Невзирая на кажущуюся простоту операции, при неискусном ремонте есть шанс повреждения тормозного шланга, пыльников, также направляющих, поршня либо цилиндра.

На Шкоде Октавия А5 и А7 с дисковыми тормозами «по кругу» съем-монтаж задних колодок фактически не отличается от фронтальных кроме одной принципиальной детали: для отвода поршня нужен специнструмент. Применение пассатижей, отверток, ключей от «болгарки» и остальные ухищрения могут окончиться повреждением суппорта.

До подмены следует проверить уровень «тормозухи». Если бачок практически полон, придется откачать лишнюю жидкость, по другому при разведении поршней она вытечет в моторный отдел.

После установки новых деталей нужно пару раз надавить на педаль тормоза, чтоб избрать образовавшиеся зазоры, а потом долить жидкость до прежнего уровня. Чтоб предупредить возникновение твердого слоя окалины на фрикционных накладках, лучше избегать их перегрева. Но все равно эффективность тормозов 1-ое время будет ниже обычной, так что после подмены следует ездить в особенности аккуратненько.

Советуем обратиться к спецам нашей сети автосервисов Шкода, которые:

• Посодействуют избрать и приобрести все расходники по «приятной» стоимости,
• Установят их при помощи фирменного инструмента и приспособлений,
• Предоставят гарантию свойства запчастей и выполненной работы.

Школа авторемонта – Ремонт автомобиля своими руками

Мар 25, 2021 Skoda (Шкода) автором admin

Запчасти. Для замены были куплены передние тормозные колодки BOSCH 0986424364 (фото 1 и 2). Очень даже не плохой и далеко не дешевый выбор! Можно сказать, рекомендую))

Инструмент, необходимый для замены передних тормозных колодок на Шкоде Октавия ТУР: домкрат, баллонный ключ, шестигранник на 7, большая плоская отвёртка, смазка для суппортов Bosch Superfit TO 100 (или её аналоги). Это минимальный набор инструмента, но обычно его хватает.

А теперь о главном! Фотоотчёт с детальным описание замены передних тормозных колодок на Skoda Octavia Tour 1.6 2007:

Загоняем автомобиль на ровную площадку. Ставим на ручник и передачу. Не лишним будет, под заднее колесо, установить антипокатные упоры.

Баллонным ключом отпускаем колесные болты. Но, не откручиваем их полностью!

Подставляем домкрат. Поднимаем авто. Полностью откручиваем колесные болты и снимаем колесо.

Снятое колесо можно для страховки подложить под кузов машины.

Отвёрткой отжимаем и стараемся максимально вдавить поршень суппорта (фото 3 и 4)

Очень важно, в данном положении, полностью посадить цилиндр в суппорт. Так как на снятом суппорте цилиндр утопить без специального приспособления будет сложно, а у нас ведь только минимальный набор инструмента!? Верно? Могу успокоить, не надо бежать и покупать приспособление, так как если суппорт исправен, то с поршеньком Вы справитесь, используя одну лишь отвёртку

Если же суппорт будет не исправен, поршень будет очень тугим или полностью заклиненным, то тут в первую очередь придётся подумать о ремонте суппорта, а не о приспособе. Потому что, в такой ситуации, даже если Вы и задавите поршенёк, то работать такой суппорт будет из рук вон плохо, что повлечёт за собой: постоянное притормаживание, нагрев диска и подшипника, износ колодок, лишний расход топлива.

Снимаем защитные колпачки верхнего и нижнего направляющих суппорта (фото 5)

Используя шестигранник на 7, откручиваем оба направляющих пальца переднего суппорта (фото 6)

Снимаем суппорт и по очереди вытаскиваем колодки (фото 7). Кстати, если интересно, то скажу, что в данном случае колодки пришлось менять из-за слабых фиксирующих скоб, из-за которых колодки неприятно постукивали на небольших кочках.

На места старых колодок ставим новые (фото 8). Как правило, наружная и внутренняя колодки отличаются друг от друга

На фотографии номер 2 (смотрим вверх, если сразу не обратили внимание) видно, что наружная колодка имеет более крупную фиксирующую скобу, чем внутреннюю. Поэтому обращаем на это внимание и не путаем колодки местами

Ещё хотел бы обратить Ваше внимание, что на фотографиях видно, что на новых колодках фиксирующие скобы значительно солидней, чем на старых колодках и поэтому, на свои места, Бошевские колодки становились с заметным усилием, преодолевая сопротивление скоб. После установки люфта колодок на посадочных местах замечено не было. Что сказать? Фирма веников не вяжет!))) Качество на лицо!

Устанавливаем суппорт. Перед тем, как закручивать направляющие пальцы, необходимо их вытащить и смазать небольшим количеством смазки для суппортов (фото 9 и 10)

Это всё. Сборку проводим в обратной последовательности. Таким же образом меняет колодки, с другой стороны. Перед началом движения несколько раз нажимаем на педаль тормоза, тем самым устанавливаем колодки в рабочее положение. И готово! Замена передних тормозных колодок на Шкоде Октавия закончена!

Не забываем! Что пока колодки не притрутся, первые 50-100 км пробега педаль тормоза будет мягковата и тормозить машина будет менее эффективно. Учитывая этот факт, первые километры после замены колодок стараемся ехать как можно аккуратней и избегать экстренного торможения!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Как самому поменять передние и задние тормозные колодки на Шкоде Октавии А5

Многие автовладельцы имеют свой собственный гараж, где можно осуществлять несложные ремонты своей «ласточки», а так же «прямые» руки, которыми это все делается. Поэтому многих интересует вопрос как же всетаки поменять изношенные передние и задние тормозные колодки на такой модели автомобиля как Шкода Октавия А5. К слову тормоза на ней дисковые как спереди, так и сзади. В помощь предлагается понятная инструкция с иллюстрациями и фотографиями.

Замена передних колодок

Начнем с передних. Как на любом другом автомобиле, так и на Skoda Octavia A5 они изнашиваются гораздо быстрее, вследствие этого требуют более частой замены. Конкретного километража, после намота которого надо это делать нет, есть допустимая толщина слоя, при которой нужно поставить новые колодки, это 1,7 миллиметра. Ну а достижение этой толщины зависит, в первую очередь, от манеры езды, а так же места преимущественной эксплуатации ТС.

Внимательно отнеситесь к номеру колодок, так как их очень много и Вам могут продать похожие, которые не подойдут.

Открываем капот и откручиваем крышку на бачке с жидкостью. Если Вы доливали её во время эксплуатации ТС, то необходимо немого отсосать, что бы избежать пролития. Подымаем автомобиль на домкрате и снимаем колесо (или оба, если есть возможность), предварительно отжав его (их). Если на Вашем автомобиле есть датчик предельного износа накладок, а он ставится не на всех модификациях Skoda Octavia A5, его нужно отсоединить. Разъем его находится рядом с суппортом.

Перед нами барабан, на котором находится суппорт. С его внутренней стороны (ближе к мотору) сверху и снизу расположены два фиксирующих болта. Что бы их открутить, нужно снять защитные пластиковые колпачки с резиновыми пыльниками. Затем, воспользовавшись шестигранником размера 7 миллиметров, или головкой с такой насадкой (а в некоторых Октавиях А5 звездочка размера 45, будьте внимательны), откручиваем направляющий суппорт. Взяв плоскую отвертку и вставив в щель между диском и непосредственно колодкой, ослабляем его давление, разжимая их и увеличивая зазор.

Снимаем суппорт и с помощью проволоки (или чего-то подручного) подцепляем его к кодовой системе автомобиля, таким образом, что бы шланги с жидкостью не были натянуты и не повредились преждевременно.

Вытаскиваем старые изношенные тормозные колодки из суппорта. После этого нужно вдавить тормозной цилиндр, для этого можно использовать специальное приспособление, или сделать это с помощью двух рычагов, как показано на фото.

С помощью дротяной щетки можно почистить грязь, если она присутствует на барабане и суппорте.

Ставим новые элементы, соблюдая их местоположение – с черным креплением внутренняя, а с простым наружная (так принято на всех автомобилях, в том числе и на нашей Skoda Octavia A5). Кстати, если Вы решили заменить например всего одну, тогда старую, которую оставили, обязательно нужно поставить на свое место откуда она была снята.

Готово

Устанавливаем суппорт обратно на свое место, обращая внимание на нижнее ухо суппорта, которое должно войти в паз. Закручиваем обратно болты, ставим защитные колпачки и не забываем подсоединить штекер датчика износа

После этого желательно прокачать тормоза, или хотя бы сесть за руль и несколько раз вдавить педаль до упора. Смотрим, нет ли подтекания жидкости и, если таковой не обнаружено, ставим обратно колесо.

На другой стороне автомобиля делаем точно такие же действия.

Замена задних колодок

Замена задних тормозных колодок на нашем автомобиле Шкода Октавия А5 почти идентична с заменой передних. Но есть некоторые существенные отличия.

Во-первых, здесь немного другой суппорт и снимается он немного не так как спереди. Для его снятия понадобятся два ключа.

Но самым главным нюансом является вдавливание тормозного цилиндра. Просто давить как спереди нельзя! В цилиндре есть специальные углубления, в которые нужно вставить или ключ, или что-то подручное и при вдавливании прокручивать цилиндр по часовой стрелке

Запомните, ибо это очень важно! Если просто в тупую вдавить, он может заклинить и полностью выйти из строя – лечится полной заменой суппорта

В принципе что бы поменять как передние, так и задние тормозные колодки на чешской Skoda Octavia A5 не нужно больших навыков и все это можно сделать самому. Но, если конечно Вы предпочитаете более квалифицированных работников, можете обратиться на станцию техобслуживания и заплатить за эту процедуру им.

Замена передних колодок

Замена передних тормозных колодок на Skoda Octavia Tour особо ничем не отличается от тех самых «Жигулей». Процесс, один и тот же. Рассмотрим его ближе.

1. Покупаем передние колодки. Для примера взяты от компании АТЕ.
2. Они имеют датчик износа, который показывает износ.
3. Теперь, нужно освободить доступ к суппорту. Для этого, естественно, нужно снять колесо.
4. Демонтируем заглушки направляющих суппорта.
5. Берем шестигранник на 7 и нужно открутить сами направляющие.
6. Демонтируем удерживающие пружины колодок.
7. Далее, можно демонтировать непосредственно суппорт.
8. Открутив крышку с главного тормозного цилиндра, сбрасываем давление в системе.
9. Теперь, можно вынуть колодки.
10. Утапливаем поршень, при помощи специального инструмента.
11. Производим монтаж новых колодок.
12. Далее, идет установка суппорта.
13. Ставим назад колесо.
14. Подключаем датчик износа колодок.

Теперь, Skoda Octavia Tour с новыми колодками.

Замена задних дисковых тормозных колодок проводиться по аналогии с передними.

Начнем с того, что автомобиль нужно поддомкратить с нужной стороны, но перед этим не забить отжать колесо, под задние подложить упоры и открыть крышку расширительного бачка с тормозной жидкостью.

Далее снимаем колесо и видим суппорт. С задней его стороны имеется две направляющих, закрытые резиновыми заглушками. Их нужно подковырнуть отверткой. С помощью шестигранника на 7 мм откручиваем обе направляющих, сверху и снизу.

Вынимаем старые изношенные колодки. Если Вы делаете процедуру с левой стороны автомобиля, то Шкода Тур, как и многие другие, наделена датчиком износа, который нужно не забыть отсоединить.

Если Вы решили заодно заменить и втулки и направляющие – делаем и это, выпихивая старые из суппорта и вставляя на их место новые, смазав перед этим смазкой.

Следующим шагом будет вдавливание цилиндра. Но перед этим проверяем жидкость и её уровень в расширительном бачке, при необходимости её можно немного убрать с помощью шприца. Для вдавливания цилиндра лучше всего использовать специальное приспособление, показанное на фото.

После чего ставим новые колодки на свои места. Устанавливаем суппорт на свое место и зажимаем направляющие. Ставим на место резиновые заглушки и подсоединяем датчик к разъему. Вот собственно и вся процедура. С другой стороны делаем аналогично, после чего нужно обязательно закрыть бачок с жидкостью и прокачать тормоза!

Если есть необходимость поменять и диски, то на прилагающемся видео показана и эта процедура.
