Как поменять сальник распредвала

Sparco24 › Блог › Установка распредвалов 16V

В этой статье мы рассмотрим установку спортивных и тюнинг распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194. Для начала нужно вспомнить о том, что двигатели 2112 и 21124 обладают собственным ременным приводом газораспределительного механизма и несовместимы с ГРМ двигателей 21126 и 11194 – это стоить учитывать при покупке разрезных шестерёнок. У шестерёнок двигателя 21126 и 11194 зуб скругленный, поэтому ремень, помпа, нижняя шестерня коленвала и шестерни распредвалов у него свои. Для установки распредвалов вам необходимо сделать следующее:

1. Отсоединить разъемы ДПДЗ, РХХ и ДМРВ, ослабить хомуты, стягивающие впускной патрубок на ресивере, ослабить хомут вентиляции картеров крышки ГБЦ и демонтировать впускной патрубок в сборе с ДМРВ;

2. Открутить гайки, которыми прикручен ресивер к ГБЦ, удобнее всего это делать трещоткой с головкой на 13;

3. Снять ресивер в сборе с дросселем;

4. Снять кожух ремня ГРМ с помощью трещотки и короткой головки на 8;

5. Ослабить болты шестерёнок распредвалов;

6. Выставить положение коленвала в ВМТ 4 цилиндра, совместив метку на маховике и, ослабив натяжной ролик, снять ремень с шестерёнок распредвалов;

Будет полезно Проверка дизельных форсунок в домашних условиях на слив в обратку и на стенде

7. Полностью открутить болты шестерёнок распредвалов и снять сами шестеренки. Будьте внимательны – шпонки фиксации шестеренок на распредвалах могут вылететь и в виду своего небольшого размера легко потеряться;

8. С помощью трещотки и головки на 8 открутить болты крышки ГРМ и демонтировать ее. С помощью этого же инструмента открутить болты постели и также ее демонтировать;

9. Снять стандартные распредвалы, не забыв снять с них шпонки фиксации шестерёнок;

10. Вынуть гидрокомпенсаторы с помощью магнита. Желательно пронумеровать гидрокомпенсаторы по колодцам, чтобы установить их на свои места. Если распределительные валы неполнобазные – на ножку клапана установить подпятники, идущие в комплекте;

Распредвалы 2112 подъем 11,8/11,8 мм Спорт

7 800 руб. Клубная цена 7 500 руб. 11. Положить новые распредвалы и проверить их на проворачиваемость в постели. Если кулачки цепляют за колодца гидрокомпенсаторов незначительно – заточенной отверткой или стамеской аккуратно доработать грани колодцев под проворот кулачков распредвала. Чтобы эта процедура была максимально безопасна, и стружка не попала в колодцы – рекомендуется перед обработкой колодца заполнить его ватой или кусочком ткани, после обработки который следует удалить, а колодец продуть. Если же кулачки распредвала не проворачиваются совсем, и колодцы доработать необходимо основательно – настоятельно рекомендуется демонтировать ГБЦ, доработать колодцы с помощью бормашинки или станка, промыть ее и установить обратно, иначе в случае грубой обратки лишней стружкой можно забить маслоканал или же, излишне доработав колодец – ухудшить работу гидрокомпенсатора, снизив давление масла;

12. Зачистить от герметика поверхность постели с обеих сторон, посадочные места болтов постели необходимо с помощью тонкой отвертки и кусочка ткани промокнуть от масла для того, чтобы при закручивании болта не вытянуть резьбу (помним о том, что масло не сжимается, и если болту некуда закручиваться – он начнет вытягивать резьбу из ГБЦ), нанести новый герметик на нижнюю плоскость постели;

13. Выставив новые распредвалы шпон-пазами вертикально вверх, положить постель и закрутить ее болты, начиная от центральных отверстий в стороны ремня ГРМ и помпы;

14. Одеть разрезные шестерни на распредвалы и прикрутить их болты, одеть ремень ГРМ; Руководствуясь данной статьёй выставить рекомендуемые производителем фазы газораспределения; Зачистить крышку ГБЦ, нанести новый герметик и закрыть крышку ГБЦ, закрутить болтами, начиная от центра и удаляясь в стороны ремня ГРМ и помпы; Повторить операции установки ресивера, кожуха ГРМ и разъемов датчиков в обратном порядке.

Внимание! Для достижения максимального эффекта от установки распредвалов – в обязательном порядке требуется изменение программы ЭБУ в онлайн-режиме

Замена переднего сальника коленчатого вала

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ Сальник коленвала

I — сальник с пружиной; II — сальник из фторопласта; 1 — рабочая доска; 2 — сальник

Установите сальники коленчатого вала

1 — сальник передний; 2 — передняя крышка блока цилиндров; 3 — блок цилиндров; 4 — маховик; 5 — болт крепления маховика;

6 — заслонка картера сцепления; 7 — болт крепления держателя заднего сальника; 8 — держатель заднего сальника с сальником в сборе

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удалить локар переднего правого крыла. 2. Снимите ремень ГРМ дерево (см.). 3. Открутите крепежный болт 1 шкив коленчатого вала, предотвращающий вращение коленчатого вала. На СТО для этого используются инструменты Т 30004 или МП 1-310 (2 — устройство; 3 — шкив коленчатого вала). 4. Снимите шкив коленчатого вала 3. 5. Снимите уплотнительное кольцо МР 1-226 снимаем старый сальник. 6. Очистите чистый коленчатый вал тряпкой. 7. Установите новый сальник на коленчатый вал рабочей валовой кромкой внутрь блока цилиндров с помощью подходящей оправки, например Т 10053/1. 8. Нажмите на сальник до упора с помощью шпинделя 1. На СТО для этого используют шпиндель Т 10053 с болтом Т 10053/2 (1 — шпиндель Т 10053; 2 — болт Т10053 / 2).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите кожух двигателя (см. ).

2. Отвинтите фиксирующие болты 7 и снимаем переднюю крышку 2. Крышка установлена на силиконовый герметик D176404 A2 без прокладки оторвать блок, можно сбить легкими ударами резиновым молотком.

3. Снимите переднюю часть крышки 2 сальник 1.

4

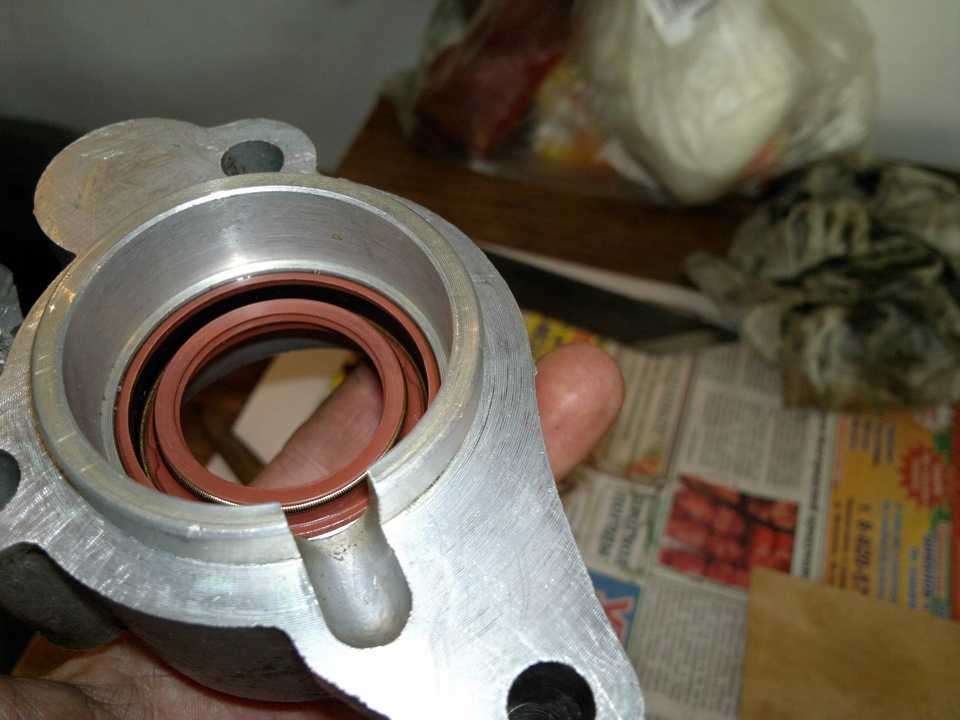

Осторожно удалите масло и остатки старого герметика, посадочное место для сальника в крышке е сопрягаемые поверхности крышки и блока цилиндров.

5. Нажмите подходящим вверните новый сальник в крышку до упора.

6

Нанесите силикон на крышку герметик (место применения герметика указано стрелкой). В то же время нет нанести слишком толстый слой герметика, толщина слоя должна быть 2-3мм.

7. Наденьте направляющую на вал двигателя оправку, чтобы не повредить уплотнительную кромку сальника и установить крышку на месте. Равномерно затяните болты крышки крест-накрест момент 15 Нм.

8. Установите в обратном порядке все детали сняты
Обратите внимание, что герметик высыхает в течение 30 минут, затем масло можно заливать в картер не ранее, чем за 30 минут после установки картера.

БЕНЗИНОВЫЕ ДВИГАТЕЛИ 1.0 Л, 37 КВТ И 1.4 Л, 50 КВТ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите правое переднее крыло крыло. 2. Снимите ремень привода генератора (см.). 3. Удерживая коленчатый вал от вращения, откручиваем болт 18 (см рис.) Крепления шкива. 4. Снимите ведущий шкив генератора 17. 5. Снимите сальник 16 с крышки 15, используя съемником уплотнительного кольца или отверткой. Если сальник не снимается, крышка 15 шестерен ГРМ снимается, но в этом случае необходимо заменить прокладку крышки 20. 6. Вдавите новый сальник до упора, используя край внутрь. 7. Установите все снятые детали в обратном порядке все в порядке.

Процесс замены

Заменить сальники распредвалов для некоторых владельцев автомобиля может стать настоящим испытание, но если придерживаться инструкции, то все получиться. Итак, рассмотрим последовательность действий для замены:

1. Демонтируем «клемму минус» с АКБ.
2. Открываем капот и откручиваем крепежные болты защитного кожуха ГРМ. Вынимаем его.
3. При помощи ключа на 17 проводим ослабление крепежного болта выпускного шкива распредвала. Чтобы деталь не проворачивалась, ее необходимо зафиксировать отверткой.
4. Ту же самую операцию проводим и с впускным шкивом.
5. Демонтируем ремень ГРМ и вынимаем шестерни с посадочных мест.
6. Очень аккуратно, чтобы не повредить поверхность распределительного вала, поддеваем сальник и проводим его демонтаж.
7. Проводим смазку новых сальников моторным маслом.
8. При помощи головки на 24 проводим прессовку новых сальников.

Выбор сальника

К выбору сальника распределительного вала стоит относиться серьезно, поскольку именно от этой детали зависит, насколько эффективно используются распределительные валы. Обычно эти детали можно подобрать по размеру.

Так, размер сальника распределительного вала для ВАЗ-2110 составляет: 42×28 мм. Но, рекомендуется покупать детали именно под автомобили.

Оригинал

2108-1005034 — оригинальный каталожный номер сальника распредвала. Впускной и выпускной вариант изделия являются взаимозаменяемые, в отличие от самых валов.

Средняя стоимость составляет до 100 рублей за 1 штуку, если речь идет о изготовлении АвтоВАЗ.

Заменители

Конечно, не всегда можно найти оригинал, поэтому существует перечень аналогов, которые можно применять. Они являются сертифицированными и размер подходит.

Таблица заменителей стандартного сальника распредвала для ВАЗ-2110:

Как показывает практика, то рекомендованными для использования являются сальники распределительного вала производства Elring. Компания производит достаточно большой ассортимент резиновых уплотнительных изделий, качество которых отмечено автолюбителями на большом уровне.

Причины выхода из строя сальников распредвала

Причин выхода из строя сальника распределительного вала не много:

• Износ. Поскольку распределительные валы постоянно в движении, они сильно нагреваются, а сальник установлен с наружной стороны, то должное охлаждение — отсутствует. Так, внутренняя часть изделия, хоть и сделана со стойкого материала, но все-же изнашивается, и со временем появляются подтеки масла в местах протирания материала.
• Повреждение структуры от погодных условий. Сильные перепады температуры могут повлиять на саму структура сальника. Так, на нем могут появиться трещины или он деформируется, что станет причиной непригодности его к использованию.

Пожалуй, это все причины, по которым, деталь может выйти из строя и будет требовать замены.

Замена сальника распредвала Калина 8 клапанов

Первое, что делаем — снимаем защитный кожух. Он крепится 3-мя болтами.

Получили доступ к ремню ГРМ и шкиву. Прежде, чем снимать ремень нужно установить 1-й цилиндр в верхнюю мертвую точку (ВМТ). Вращаем шестерню распредвала по часовой стрелке и устанавливаем ее по метке. Так же смотрим метку на маховике коленвала (через смотровое окошко со стороны коробки).

Только после этого ремень вместе с шестеренкой можно снимать. Как застопорить шестерню? Слева от распредвала есть шпилька с гайкой «на 10». Накидываем на нее головку с ключем и стопор готов.

Ослабляем натяжной ролик, что бы ослабить и снять ремень.

Снимая шестерню распредвала следите за шпонкой, она должна оказаться снизу. Постарайтесь не уронить ее.

Как видно на картинке, сам сальник и все вокруг забрызгано маслом. Верный признак, что бы заменить его.

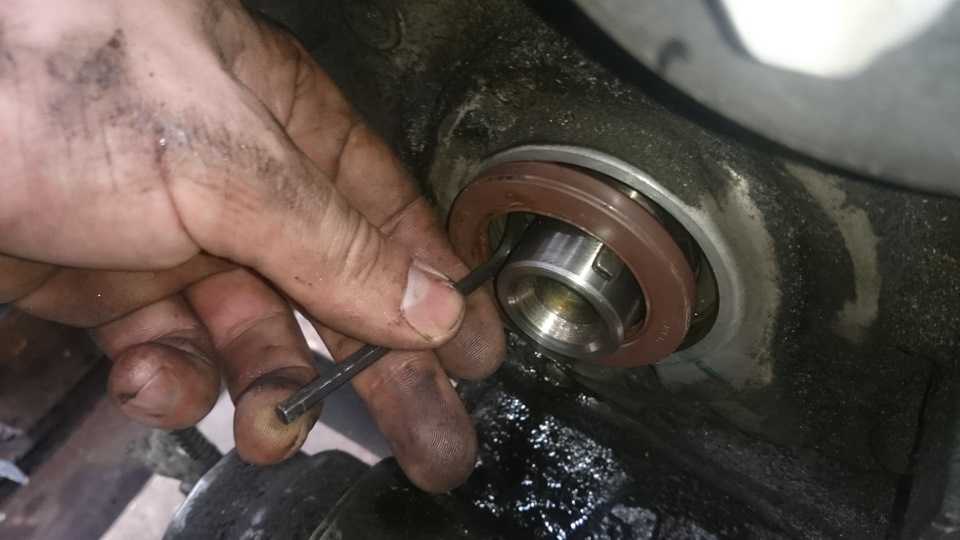

Как снять сальник распредвала? Здесь есть несколько путей решения данной задачи.

1. Пробить сальник отвёрткой и вытащить наружу на излом. Чем тоньше острие отвёртки, тем лучше.
2. Подсунуть под сальник загнутую спицу (Г — образную), зацепиться за него и тащить.
3. Пытаться выковырять его тонким ножем или отвёрткой, стараясь зацепиться за внешний ободок (больший радиус).

Вначале я хотел использовать первый способ, но мне помешал бачек омывателя — не давал размахнуться молотком. В итоге сальник получилось достать 3-м методом. Выходит он довольно легко, главное хорошо зацепиться.

Протираем посадочное место от грязи и масла. Новый сальник распредвала нужно обмазать герметиком (только наружную часть), а внутреннюю часть — моторным маслом.

Как установить новый сальник распредвала? Что бы он равномерно сел на своё место лучше всего использовать наставку такого же диаметра. Я нашел старый кусок трубы, который идеально подошёл. Аккуратно натягиваем сальник на вал, берем наставку и равномерно вдавливание его на посадочное место. Лишний герметик вытираем тряпкой.

Вот и все, замена сальника распредвала успешно произведена собственными силами. Для меня самым сложным было достать старый, а все остальные этапы работы особых затруднений не вызвали. И еще одно, натягивайте ремень ГРМ таким образом, что бы он изгибался не больше чем на 90 градусов.

Думаю, говорить о том, что собирать все назад нужно в обратной последовательности не нужно;)

Источник

Замена сальника распредвала — основные нюансы работы

• Замена сальника распредвала — основные нюансы работы
• Когда требуется замена сальника распредвала
• Замена сальника распредвала
• Замена сальника своими руками
• А теперь подробнее о замене сальника своими руками:

Добрый день, наши уважаемые читатели. Знаете ли вы почему уплотнительный элемент называется сальником? Давайте мы с вами немножко вернемся назад в недавнее прошлое. А только после этого, как мы узнаем этот факт, рассмотрим все вопросы нашей сегодняшней темы.

• Когда требуется замена сальника распредвала
• Замена сальника распредвала
• Замена сальника своими руками
• А теперь подробнее о замене сальника своими руками:

Замена на новый или восстановление старого распредвала

Повреждения всегда анализируются. По царапинам и задирам на опорных шейках, трещинам и деформациям, эксперты определяют степень износа. Обязательно исследуется область посадки узла в постели. Измеряются размеры шеек и опор корпуса — используется микрометр. Если повреждения сильные, а отклонения в диаметрах большие — проводить ремонт нецелесообразно. Восстановить в таком случае деталь будет сложно, это обойдётся гораздо дороже.

Когда дефекты незначительны — например, выработка вала слабо выражена, царапины на поверхности под сальники небольшие, проводится ремонт. В данном случае отлично поможет шлифовка поверхностей и установка новых сальников с небольшим осевым сечением.

Одна из самых частых неполадок распредвалов — это изнашивание кулачков. Дефект этот проявляет себя обычно характерным стуком внутри мотора при запуске на «холодную». Если игнорировать первоначальные симптомы, проблема усугубится. Возрастёт шум, появится металлический лязг уже не только на стадии пуска, но и в процессе движения.

Кулачок распредвала

Причинами раннего износа кулачков являются:

• засорение маслофильтра;
• заправка некачественным автолом;
• частый перегрев силовой установки — металл кулачков от этого начинает «вести»;
• низкий уровень смазки;
• ошибочно выставленный зазор клапанов;
• неправильно установленные фазы ГРС.

Вторая частая неисправность — дефекты шеек опоры. К ним относят задиры, царапины, различные потёртости. Опорные элементы также прогибаются, трескаются, изменяют начальную форму. Нарушения мелкого типа вызываются естественным износом или некачественным составом моторного масла. Они легко устраняются шлифовкой и одновременной очисткой внутренних деталей автомобильного мотора — цилиндров, поршней, колец. Одновременно маслонасос и система охлаждения ДВС подвергаются тщательной диагностике, некорректная их работа исправляется.

Искривление опорных шеек определяется не визуально, а на специальном оборудовании. Существует допустимая степень искривления, которая определяется величиной 0,05 мм (для легковых авто).

Значительные дефекты шлифовке не поддаются, поэтому распредвал заменяется новым

Однако крайне важно суметь выявить причину, которая привела к износу. В противном случае, проблема повторится

Как правило, кулачки и опоры часто ломаются, изнашиваются раньше срока в экстремальных условиях. Когда автомобиль эксплуатируется чаще нормы, попадает в ДТП и различные столкновения.

Замена сальника распредвала

Мы отметим основные особенности технологии замены сальника распредвала. А нюансы, которые могут быть, конечно же, зависят от модели или типа двигателя вашего автомобиля. И наиболее правильным решением, будет изучение руководства по ремонту именно вашего двигателя.

• как всегда при ремонте в подкапотном пространстве – отсоедините АКБ;
• произвести демонтаж крышки ремня привода ГРМ;
• маркером проставляем метки положения ремня относительно распредвала;
• снимаем ремень, при этом весь – не обязательно. Достаточно снять его с зубчатого шкива распределительного вала;
• ослабляем затяжку зубчатого шкива, и придерживая шкив от прокрутки, выворачиваем болт крепления распредвала;
• снимаем шкив с хвостовика распредвала;
• из гнезда ГБЦ извлекаем старый сальник. Можете его уже не беречь;
• очистите гнездо для установки сальника от отработки и грязи;
• прежде, чем установить новый сальник на место, проверьте его рабочую кромку, смажьте моторным маслом, и вставьте на место;
• для плотной и правильной установки сальника на посадочное место используйте обязательно: защитную втулку (если она идёт в комплекте), подходящую по размеру оправку (это может быть головка из набора инструментов или старый сальник);
• сборку производим в обратном порядке: шкив надеваем на хвостовик распредвала, затягиваем зубчатый шкив, надеваем ремень ГРМ и так далее. Не забудьте о метках.

Регулировку натяжения ремня привода ГРМ, естественно, производим в соответствие с требованиями руководства для ремонта вашего двигателя.

Как видите, сложного технологического процесса не наблюдается. Естественно, процесс замены сальника распредвала займет больше времени и ваших нервов, чем ушло на написание данного материала. Ремонт автомобиля своими руками – дело нелегкое, но нужное, а в некоторых случаях и значительно экономное.

Успеха вам при замене сальника распредвала своими руками.

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
2. Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
3. Демонтируется пластиковая крышка ремня ГРМ.
4. Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
5. Маркером наносятся отметки расположения ремня относительно распредвала.
6. Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
7. С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
8. Снимается шпонка, расположенная за шкивом распредвала.
9. Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

1. Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
2. Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

1. На распредвал надевается шпонка.
2. Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
3. Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
4. Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
5. Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
6. Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
7. В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
8. После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

• отсоединить электрический разъем датчика;
• отвернуть винт крепления и вынуть датчик;
• ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
• отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
• демонтировать ротор датчика;
• снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.

• http://www.koreacentre.ru/zamena-salnika-raspredelitelnogo-vala-vypusknyx-klapanov-dvigatelya-mod-g4ec.html
• http://www.automnl.com/model/hyundai_accent1/93/
• http://automn.ru/hyundai-accent/hyundai-32187-10.m_id-3888.m_id2-3952.html
• https://hyundai-doc.ru/accent/dvigatel-dohc/157-raspredelitelnye-valy.html
• https://voditelauto.ru/zamena-salnika-raspredvala/

Конструкция

Распредвалы изготавливаются методом литья из чугуна или штамповки из стали и представляют собой комбинацию из следующих функциональных элементов:

• опорные шейки;
• кулачки.

Опорные шейки служат для установки распредвала в корпус двигателя и работают в паре с подшипниками скольжения, функцию которых могут выполнять вкладыши или втулки, изготовленные из антифрикционных сплавов.

Основными рабочими элементами являются кулачки, которые непосредственно взаимодействуют с приводом клапана, выполненного в виде толкателя или гидрокомпенсатора. От профиля кулачка зависит время, скорость, а также высота подъема клапана.

Для обеспечения смазкой трущихся деталей, а также для создания масляного клина в парах скольжения, внутри распредвала выполняется полость, называемая масляным каналом. Через отверстия в кулачках масло поступает из полости, обеспечивая смазкой и сами кулачки и элементы привода клапана.

Поскольку фазы газораспределения связаны с рабочими тактами, привод распредвала производится непосредственно от коленчатого вала двигателя с использованием зубчатой, цепной или ременной передачи. Передаточное число выбирается таким образом, чтобы на два оборота коленвала приходился один оборот распредвала. Синхронизация обеспечивается на этапе сборки путем выставления приводных шестерен коленчатого и распределительного валов согласно меткам на блоке двигателя.

Устройство и конструкция конкретного двигателя определяет место установки распредвала. Так различают двигатели со следующими положениями распредвала:

• нижнее;
• среднее;
• верхнее.

От того, где находится распредвал, зависит устройство и состав всего газораспределительного механизма. Однако, чем дальше распредвал располагается от клапанов, тем больше деталей используется для их привода, тем самым увеличивая общую инерционность системы. Поэтому в современных двигателях используется верхнее расположение распредвала, что обеспечивает снижение масс и увеличение жесткости всей конструкции.

Отличаются двигатели и по количеству распредвалов. Так при использовании одной пары клапанов на цилиндр достаточно одного вала в ГБЦ рядного двигателя или в развале V-образного двигателя. Тогда как использование двух пар клапанов уже предполагает установку двух распредвалов в рядном или четырех в V-образном двигателе.

Замена манжета

Замена сальников распредвалов ваз 2112 начинается со стандартных процедур:

• Необходимо застопорить автомобиль ручным тормозом, включить первую передачу и положить «башмаки» под колеса
• Затем обесточиваем электрические цепи автомобиля, сняв с аккумулятора клеммы

До самих манжет еще предстоит добраться, поэтому снимаем все мешающие узлы и детали по порядку:

• Нам мешает приводной ремень электрогенератора, поэтому ослабляем затяжку гаек его крепления нижнюю и верхнюю
• Затем для ослабления приводного ремня подводим генератор ближе к блоку цилиндров, для этого поворачиваем регулировочный болт его против часовой стрелки, как на фото внизу

Регулировочный болт для натяжения приводного ремня, позволяет сдвигать электрогенератор ближе либо дальше от мотора, при этом отпускается либо натягивается приводной ремень.

Регулировочный болт для натяжения приводного ремня

Воспользуемся головкой «10» с трещоткой, чтобы отвернуть шесть болтов, которыми крепится передняя крышка кожуха газораспределения, и снимаем ее

Откручиваем крепящие болты кожуха газораспределения и снимаем кожух

• Затем надо снять правое колесо, а так же пластиковый щиток из моторного отсека
• Берем Головку «17» с воротком и поворачиваем коленвал в направлении движения стрелки часов
• При этом головку накидываем на болт, которым крепится шкива привода электрогенератора
• Вращение выполняем до совпадения отметок, находящихся на зубчатых шкивах распредвалов с отметками, нанесенными на заднюю крышку ремня ГРМ
• При этом метка маховика двигателя должна очутиться напротив прорези в крышки корпуса сцепления
• Вставляем между зубцами маховика, через отверстие в корпусе сцепления отвертку для его фиксации от поворота
• Затем можно спокойно откручивать болт, которым крепится приводной шкив генератора, и снимаем шкив
• Теперь ключом «17» надо ослабить гайку ролика натяжителя ремня газораспределения
• Поворачиваем ролик, и ослабляем натяжение ремня, затем снимаем его заднюю ветвь со шкива выпускного распредвала, затем с натяжного ролика ремня и шкива насоса (помпы) охлаждающей жидкости

Снимаем ремень газораспределения, после ослабления натягивающего ролика

• Затем аккуратно снимайте ремень со шкивов коленвала и выпускного распределительного вала, а так же опорного ролика
• Берем накидной ключ «17» и откручиваем болт, которым крепится шкив распредвала, чтобы распредвал не проворачивался, и не сбились отметки, вставляем отвертку в отверстие шкива и таким образом удерживаем

Выкручиваем ключом «17», болт которым крепится шкив, отверткой удерживаем распредвал от проворачивания

• Можно снимать зубчатый шкив с распредвала и заодно вытащить шпонку, если она торчит, если шпонка утоплена, она не помешает снимать сальник, тогда можно оставить ее на месте
• Вытаскиваем из посадочного места сальник, при помощи изогнутых плоскогубцев либо отвертки

Вытаскиваем сальник при помощи отвертки

Установка сальника

Остается вставить на место новый сальник, для этого тоже нужна инструкция:

• Перед самой установкой необходимо смазать рабочую поверхность манжета, для смазки используйте моторное масло
• Затем запрессоваем манжет в посадочное место
• Запрессовку следует делать аккуратно, чтобы не «задрать» и не повредить резинку ободка сальника
• Для выполнения запрессовки лучше использовать молоток, имеющий пластмассовый или резиновый боёк
• Так же применит оправку либо отрезок трубы нужного диаметра

Запрессовываем манжет на место молотком с оправкой

• При этом края сальника должны находиться заподлицо с краями его посадочного места
• Аналогично поступаем с сальником второго распредвала, если есть необходимость
• Замена сальников распредвала на ваз 2112 выполнена успешно
• Затем устанавливаем шкивы, ремень газораспределения, приводной шкив генератора, кожух ГРМ и приводной ремень генератора
• Следует отрегулировать натяжение всех приводных ремней

Как видите процедуру можно выполнить своими руками, при этом нужен минимум инструмента и никаких специфических знаний. Запомните – замена манжет выполненная своевременно избавит вас от более серьёзных проблем. Дополнительно всегда есть возможность изучить видео материалы.
