Замена сцепления форд фокус: подробная инструкция

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

1. Открутить три болта крепления коробки передач со стороны моторного отсека.
2. Поддомкратить машину и слить масло из КПП.
3. Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
4. Открутить и снять КПП.
5. Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
6. Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Последующие действия по сборке происходят в обратном порядке. Ведомый диск устанавливается так, чтобы надпись «Gearbox-side» была со стороны коробки передач.

Наличие элементарного набора ключей, домкрата и немного желания позволит владельцу Ford Focus II быстро привести автомобиль в рабочее состояние. Еще один немаловажный стимул – это сохраненные средства, которые можно истратить на покупку желанного аксессуара.

Как прокачать сцепление

Процесс прокачки сцепления рекомендуется выполнять в гараже, но при его отсутствии можно и в «полевых условиях», поскольку он не требует специальных инструментов и приспособлений.

Для прокачки сцепления требуется:

• Тормозная жидкость (новая).
• Пустая тара.
• Резиновый шланг, подходящий к штуцеру.
• Устройство, с помощью которого можно зафиксировать сцепление. Как правило, для этого используется «газовый упор», однако можно обойтись и другими инструментами. Устройства для фиксирования сцепления не понадобится, если есть помощник, способный взять на себя эту задачу.
• Набор автомобильных инструментов.

Важно! Прежде чем приступать к прокачке сцепления, нужно выполнить регулировку сцепления, поскольку без обеспечения легкого движения толкателя поршня цилиндра прокачка сцепления не имеет смысла. Кроме этого, следует убедиться, что тормозная жидкость, соответствует рекомендациям производителя авто

Использование неправильной жидкости может привести к поломке сцепления из-за разбухания резиновых накладок.

Максимально тщательно очистить бачок главного цилиндра.
ТЖ долить в бачок так, чтобы осталось около 2 см свободного места.
С перепускного клапана (расположен в пневмогидроусилителе) снять накладку-колпачок, надеть на него шланг подходящего диаметра.
В емкость налить около 200 мл свежей тормозной жидкости, опустить в нее шланг.
Далее перепускной клапан отвернуть на один оборот и выжать педаль сцепления до максимума (с помощью помощника). Выжимку сцепления нужно выполнять медленно, но при этом следить, чтобы шланг вес время находился в жидкости. На выход воздуха укажут и, появившиеся на поверхности жидкости, налитой в емкость

Обратите внимание! При выжимке сцепления необходимо следить за уровнем жидкости в бачке. Когда он ниже, более чем 3,5 см от верхней границы, требуется его долив.
Когда педаль сцепления выжата до максимума, нужно чтобы помощник продолжал ее удерживать в таком положении

В этот момент требуется быстро затянуть перепускной клапан, отпустить педаль.
Перепускной клапан открыть на один оборот, (в это время помощник жмет на педаль). Действие повторить 3-4 раза либо до тех пор, пока весь воздух не покинет сцепление.
Далее затянуть перепускной клапан, снять резиновый шланг, надеть на штуцер колпачок. В случае необходимости после выполнения работ долить тормозную жидкость до требуемого регламентом значения – 1,5-2 см от верхней грани бачка.

На этом работы по прокачке сцепления завершены. Если сцепление в исправном состоянии, то проблем с завоздушиванием не возникнет.

Исходя из этого, стоит сделать вывод, что потратив небольшое количество времени можно значительно сэкономить, заменить и прокачать сцепление своими руками. Но самое главное, можно быть уверенным в своем Ford Focus 1.

Неисправности гидропривода сцепления

Если пропадает или плохо выжимается сцепление, часто причиной неполадки становится завоздушивание ГПС, попадать воздух в систему может в результате:

утечки тормозной жидкости;
неисправности главного цилиндра;
негерметичности в соединениях.

Прокачивать сцепление нужно лишь в том случае, если выявлены все дефекты и устранены, иначе воздух все равно будет добавляться в жидкость, эффекта от прокачки не будет. Если система «воздушит», появляются такие признаки неисправности как увеличенный свободный ход педали сцепления (ПС), ее слишком легкий выжим («ватная педаль»), подтеки тормозной жидкости.

Какие инструменты понадобятся?

Чтобы заменить диск или другие повреждённые механизмы сцепления, потребуется обычный комплект инструментов — ключи, головки разных размеров. Лучше покупать оригинальные запчасти на замену или использовать качественные заменители. Обязательно нужно подготовить пустую ёмкость под отработку, ВД-40 для выкручивания заржавленных креплений, подставки.

Помимо этого, надо иметь при себе профессиональный набор:

• трещётку;
• монтировку с лопатообразным концом;
• оправку для центрирования диска.

Привлеките помощника, так как вес коробки и её габариты велики. На профессиональных СТО используют оборудование, облегчающее демонтаж.

Некоторые особенности гидропривода сцепления Форд Фокус 2

Нередко владельцы автомобилей Focus спрашивают, как отрегулировать сцепление, если педаль поздно «схватывает». Следует отметить, что на этой модели Форд ГПС не регулируется, как-то изменить работу узла можно только путем прокачки гидравлики.

Еще одно интересное решение концерна Ford, используемое в конструкции авто – объединение РЦС с выжимным подшипником, поэтому для замены рабочего цилиндра приходится снимать коробку передач. Также лишняя работа добавляется и при смене выжимного, потому что в любом случае нужно прокачивать сцепление.

Когда ПС легко нажимается, «продавливается» до конца чуть ли не пальцами руки, вероятнее всего, неисправен главный цилиндр сцепления (ГЦС). Если стандартное расположение этой детали на многих легковых машинах – под капотом, рядом с панелью стеклоочистителя, то на «Фокусе» ГЦС находится гораздо ниже, в непосредственной близости от педали сцепления, и связан с ней механически.

Корзины и диска сцепления на этих автомобилях обычно хватает на 100-150 тыс. км, многое зависит от условий эксплуатации. Но вот выжимной подшипник может выйти из строя значительно раньше, и в этом случае все равно придется снимать коробку передач, заниматься достаточно серьезным ремонтом.

4. Главный цилиндр сцепления / педаль сцепления

Снятие и установка

Внимание: — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза

После работы с тормозной жидкостью тщательно вымойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. В случае раздражения глаз или иных недомоганий обратитесь за медицинской помощью. — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. При проглатывании, выпейте побольше воды. Немедленно обратитесь за медицинской помощью. — Используйте только свежую тормозную жидкость предписанной марки из герметичных емкостей. — При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой.

1. Слейте тормозную жидкость в подходящую емкость, чтобы уровень тормозной жидкости дошел до метки «MIN».

2. Снимите площадку аккумуляторной батареи.

3. Отсоедините трубки гидропривода сцепления, показанные на рисунке ниже.

Примечание: Закройте трубки подходящими пробками для предотвращения проникновения загрязнений.

4. Отсоедините уплотнитель проема передней левой двери в районе левой боковой накладки приборной панели. Преодолевая усилие четырех фиксаторов, отсоедините и окончательно снимите левую боковую накладку приборной панели.

5. Преодолевая усилие восьми фиксаторов, отсоедините блок переключателей слева на приборной панели. Отсоедините электрический разъем и окончательно снимите блок переключателей.

6. Отверните болт крепления промежуточного вала к рулевому механизму. Отсоедините промежуточный вал от рулевого механизма.

Примечание: — Для всех ремонтов, при которых НЕ производилась замена промежуточного вала, тщательно очистите верхнюю и нижнюю резьбу промежуточного вала с помощью выступа для формирования резьбы M10x1,5 перед установкой нового болта. — Убедитесь, что установлен новый болт. — Момент затяжки болта крепления вала при установке: 62,5 Н м.

5. Отсоедините трубки, отверните четыре гайки крепления и отсоедините педаль сцепления от кузова.

Примечание: Момент затяжки гаек крепления педали при установке: 23 Н м.

Неисправности гидропривода сцепления

Если пропадает или плохо выжимается сцепление, часто причиной неполадки становится завоздушивание ГПС, попадать воздух в систему может в результате:

• утечки тормозной жидкости;
• неисправности главного цилиндра;
• негерметичности в соединениях.

Прокачивать сцепление нужно лишь в том случае, если выявлены все дефекты и устранены, иначе воздух все равно будет добавляться в жидкость, эффекта от прокачки не будет. Если система «воздушит», появляются такие признаки неисправности как увеличенный свободный ход педали сцепления (ПС), ее слишком легкий выжим («ватная педаль»), подтеки тормозной жидкости.

Что автовладельцы говорят про датчик педали сцепления

1. Для чего нужен датчик педали сцепления?

«У меня авто с двухлитровым двигателем, не так давно купил его. Круиз-контроль не включался, при этом на холодном моторе наблюдались скачки оборотов, когда переключал передачи, машина дергалась, был повышенный расход горючего. После замены датчика машина работает нормально, как новая. Дело было все в том, что неисправный механизм влиял на работу авто на холостых оборотах».

«Был у меня такой опыт. После снятия, когда выжимал сцепление, обороты падали дольше, а при включении скорости были толчки. Однако машина толкается не сильно. После того как устройство отсоединил, автомобиль быстрее разгоняться стал, для меня это плюс».

«Планируете разобрать датчик? Подогрейте его корпус, чтобы увеличить пластичность материала. Крепится он достаточно плотно, понадобится товарищ, который будет вам помогать, в две руки вряд ли справитесь

Размыкать детали следует осторожно. Внутри установлена пружина, она может выскочить и потеряться

Будьте внимательны, иначе контакты тоже выпадут. Еще раз повторю, размыкать детали следует предельно осторожно».

«В случае, когда он вышел из строя либо есть проблемы с электропроводкой, припаркуйте машину, переключите селектор на «N», обратите внимание на обороты, они будут не более 3 тыс., не важно, нажата педаль сцепления или нет. Если же датчик работает нормально, получится увеличить обороты до 5 тыс. на «N» и, когда сцепление выжато, — до 3 тыс.»

на «N» и, когда сцепление выжато, — до 3 тыс.».

Рекомендуем

«Может, кому пригодится. На своем опыте определил, где он расположен. Причем на моем авто проблема была в том, что провод оказался перекушен. Датчик находится не на педали сцепления, там вы найдете только концевик педали тормоза. Он расположен на главном тормозном цилиндре и носит название «модуль педали сцепления».

Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием. ПРИМЕЧАНИЕ Для наглядности работа показана со снятой панелью приборов.

1. Слейте тормозную жидкость.

2. Сожмите фиксатор и отсоедините наконечник питающего шланга от главного цилиндра привода выключения сцепления.

3. Сожмите фиксатор и отсоедините наконечник трубки трубопровода от главного цилиндра.

4. Снимите с кронштейна датчик конца хода педали сцепления.

5. Отсоедините от кронштейна педали держатель жгута проводов и отведите жгут в сторону.

6. Снимите с кронштейна педали датчик начала хода педали сцепления.

7. Отожмите отверткой два фиксатора (второй фиксатор расположен с противоположной стороны педали и на фото не виден) вилки толкателя главного цилиндра привода выключения сцепления.

8. Захватив раздвижными пассатижами фланец главного цилиндра привода выключения сцепления, поверните цилиндр против часовой стрелки примерно на 60″ до момента совпадения выступов на его фланце с вырезами в отверстии кронштейна педали.

9. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка и снимите педаль.

10. Для замены оттяжной пружины педали отцепите ее отогнутые концы от рычага педали и кронштейна.

11. Установите педаль сцепления и снятые детали в порядке, обратном снятию.

Датчик или концевик на педали сцепления в МКПП — часть компьютеризации, автоматизации транспортного средства. Сенсор регулирует обороты двигателя до оптимального уровня. Одним из проявлений работы такого выключателя является отсутствие дерганий машины при сменяемости скоростей. Происходит синхронизация оборотов мотора и первичного вала КПП. Наличие прибора соответствует современным требованиям экологичности, так как улучшается работа ДВС, экономится горючее, уменьшается выбросы вредных веществ.

Другие запчасти для Ford Focus

Выяснив, какие цилиндры сцепления предпочитают ставить владельцы Ford Focus, можно посмотреть и другие популярные запчасти для данного автомобиля. В августе 2021 года на PartReview лидировали:

Также можно узнать, что выбирали владельцы Ford Focus среди производителей таких запчастей как: Приводной ремень, Подушка двигателя, Ремень ГРМ, Радиатор охлаждения, Помпа, и других.

На автомобили Ford Focus III, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 6.1). Нажимной диск смонтирован в стальном штампованном кожухе 3, прикрепленном шестью болтами к маховику двигателя 1. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском. Подшипник 2 (рис. 6.2) выключения сцепления конструктивно объединен с рабочим цилиндром 3 привода выключения сцепления, прикрепленным тремя болтами 4 к картеру 1 сцепления.

Гидравлический привод выключения сцепления состоит из главного цилиндра 2 (рис. 6.3).

. рабочего цилиндра 3 (см. рис. 6.2), объединенного с подшипником выключения сцепления.

. трубопровода 1 (см. рис. 6.3).

Рис. 6.1. Сцепление: 1 — маховик; 2 — ведомый диск; 3 — кожух сцепления с нажимным диском; 4-диафрагменная пружина.

Рис. 6.2. Подшипник выключения сцепления, объединенный с рабочим цилиндром привода выключения сцепления: 1 — картер сцепления; 2 — подшипник выключения сцепления; 3 — рабочий цилиндр привода выключения сцепления; 4 — болты крепления рабочего цилиндра привода выключения сцепления.

. и педали 5 сцепления (см. рис. 6.3), кронштейн 6 которой прикреплен гайками 4 к щиту передка кузова. В исходное положение педаль возвращает пружина 3 (рис. 6.3). Шток главного цилиндра привода выключения сцепления соединен с педалью вилкой 7.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления не предусмотрена, возможна только проверка хода педали сцепления с целью определения технического состояния сцепления. ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время на педали, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, несмотря на то что выжимной подшипник рассчитан на работу в режиме постоянного вращения, даже при слегка нажатой педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль.

Проблема главного цилиндра сцепления у моделей Форд Фокус обычно только одна. Цилиндр начинает «подкапывать», а в какой-то момент просто течь. Далее нормальная работа сцепления становится невозможной и требуется замена. Работа не из приятных. Алгоритм несложен, однако, место расположения цилиндра и его креплений являются проблемой и чудом инженерной мысли).

Порядок замены главного цилиндра сцепления Форд Фокус 2 и 3

• Поднимается капот автомобиля
• Демонтируются аккумулятор и его корпус
• Снимается трубка цилиндра сцепления
• Откачивается старая тормозуха
• Цилиндр снимается и заменяется новым
• Производится сборка машины в обратной последовательности

Для записи на нашу московскую СТО достаточно просто позвонить. Возможна замена в день обращения.

Какой рабочий цилиндр сцепления купить

Корпус

Особо важную роль при выборе играет материал корпуса цилиндра. Алюминиевые и полимерные детали отличаются легким весом. Алюминий лучше отводит тепло. Однако при этом, автовладелец жертвует надежностью и длительным сроком эксплуатации комплектующей.

Производитель

Выбирая рабочий цилиндр, удостоверьтесь в том, что перед вами настоящая неподдельная деталь от известного бренда.

Компоненты «NoName» не только характеризуются минимальным сроком службы, но и могут нанести серьезный вред узлам автомобиля.

Модели разного производства отличаются по форме и способу крепления

Поэтому важно пользоваться VIN-кодом вашей машины. Так вы найдете оригинальную запчасть и сможете подобрать схожие аналоги

Регулировка после установки рабочего цилиндра

Весь спектр работ по замене цилиндра сцепления не сводится лишь к его монтажу. После установки необходимо выполнить регулировки, предусмотренные в инструкции к автомобилю. Параметры для разных моделей могут отличаться.

В процессе регулировки важно установить зазор между поршнем и торцом толкателя. Его ширина составляет 0,5-1 мм

Вилке выключения сцепления также должен быть обеспечен свободный ход в пределах 4-5 мм.

Как выполняется прокачка сцепления на Ford Focus II

Далее нужно понять, как прокачать сцепление на Ford Focus II

Для этого действия важно иметь под рукой определенные приспособления:

• Различные отвертки и ключи.
• Тара под старую тормозную смазку.
• Новая жидкость для добавления в систему.
• Трубка для выкачивания жидкости.

Чтобы работа прошла быстро и комфортно, стоит попросить друга помочь вам. Сама прокачка сцепления Форд Фокус 2 происходит по такой схеме:

• Чтобы удалить воздух из рабочего цилиндра, необходимо открутить колпак клапана.
• Надеваем шланг на клапан и опускаем другой конец в тару для слива. Прожимаем сцепление 4-5 раз и зажимаем педаль, удерживая ее в данном положении.
• Слегка выкручиваем клапан, поддерживая штуцер привода включения. Если данная процедура проведена верно, в емкость будет стекать пузырящаяся смазка.
• Откручиваем штуцер еще немного, завинчиваем клапан, начиная слегка отжимать сцепление. Если пропало сцепление на Форд Фокус 2, этот процесс следует совершать, пока вся тормозная смазка полностью не очистится от пузырьков.
• Теперь можно закрутить клапан, установить колпак и добавить в узел требуемое количество новой смазки.

Важно понимать, что при данных действиях важно не забывать о контроле уровня жидкости – нельзя допустить ситуацию, чтобы уровень смазки упал ниже минимальной границы. Необходимо своевременно залить новую жидкость, дабы система не напиталась воздухом, ведь иначе вся процедура прокачки будет напрасной, и ее потребуется выполнять заново

Когда вы завершили прокачку, следует убедиться в правильности работы всей системы. Выжимайте сцепление и следите за размещением поршневого толкателя. Ход этого узла должен происходить в пределах 28 миллиметров, но если имеющиеся показатели не совпадают, требуется регулировка педали сцепления.

В качестве тормозной жидкости следует применять смазку, рекомендованную автопроизводителем. Если игнорировать ситуацию и пользоваться другой продукцией, возможно увеличение резиновых элементов, что часто становится причиной выхода всего сцепления из строя.

Замена сцепления Ford Focus 3

Замена сцепления Ford Focus 3 представляет собой сложный поэтапный процесс, которой потребует от владельца авто опыта в ремонте автотранспорта, знание и понимание принципа действия многих систем и агрегатов автомобиля.

Периодичность замены

Средний срок службы сцепления на Фокусе свыше 120 тыс. км.

Выкручиваем винты крепления воздушного фильтра.

Затем с помощью отвёртки отсоединяем крепления воздуховода.

Выкрутив винты крепления, снимаем воздуховод.

Поддев отвёрткой вверх, отсоединяем фиксатора колодки от жгута проводов датчика массового расхода воздуха.

Ослабляем хомут крепления воздухоподводящего рукава к корпусу воздушного фильтра и отсоединяем рукав от патрубка.

Снимите крышку и фильтрующий элемент воздушного фильтра.

Отсоединяем от штуцера на корпусе фильтра шланг системы вентиляции картера двигателя, отжав фиксаторы шланга.

Получаем доступ к посадочной площадке АКБ и откручиваем её.

Выворачиваем болт В. Болт А и шпильку С выкручиваем не до конца, так как машину предстоит подымать.

Снимаем крышку кожуха механизма переключения передач, отсоединяем от коробки передач тросы управления коробкой передач.

Устанавливаем автомобиль на подъемник, снимаем брызговик двигателя.

Поддомкрачиваем двигатель и сливаем масло с коробки передач.

Извлеките палец шаровой опоры из отверстия поворотного кулака.

Отсоедините от поворотного рычага левую рулевую тягу.

Уперев монтировкой в картер коробки передач, выпрессовываем внутренний шарнир привода из полуосевой шестерни.

Снимаем привод левого переднего колеса в сборе.

Выполняем аналогичны действия с правой стороны автомобиля.

Выкручиваем по одному болту крепления картера коробки передач к двигателю сверху слева и справа. Два болта сбоку слева и пять болтов снизу.

Снимаем заднюю опору подвески силового агрегата.

Двигаем коробку передач назад до момента выхода первичного вала коробки из ступицы ведомого диска сцепления. Сдвигаем коробку максимально назад и, наклонив заднюю часть коробки вниз, снимаем с автомобиля.

Для установки прежнего нажимного диска обратно, пометьте краской или другим способом взаимное расположение кожуха диска и маховика. Это позволит установить нажимной диск в прежнее положение, сохранив балансировку.

Удерживая маховик от проворачивания монтажной лопаткой, головкой «на 12» отворачиваем шесть болтов крепления корзины сцепления к маховику. Снимаем корзину и ведомый диск сцепления, придерживая ведомый диск.

Проверяем ведомый диск сцепления. Трещины или механические повреждения на деталях ведомого диска не допускаются. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить.

Проверяем фиксацию демпферных пружин в гнёздах ступицы ведомого диска, пытаясь переместить их в гнёздах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените их. Проверяем биение ведомого диска, если биение превышает 0,5 мм, замените диск.

Проверяем рабочую поверхность нажимного диска. Она не должна иметь большого износа, глубоких рисок и следов перегрева. Заклёпочные соединения кожуха и нажимного диска не должны быть ослаблены.

Лепестки диафрагменной пружины не должны иметь чрезмерного износа и должны лежать в одной плоскости. Осматриваем соединительные звенья кожуха и диска, если звенья деформированы или сломаны, заменяем нажимной диск.

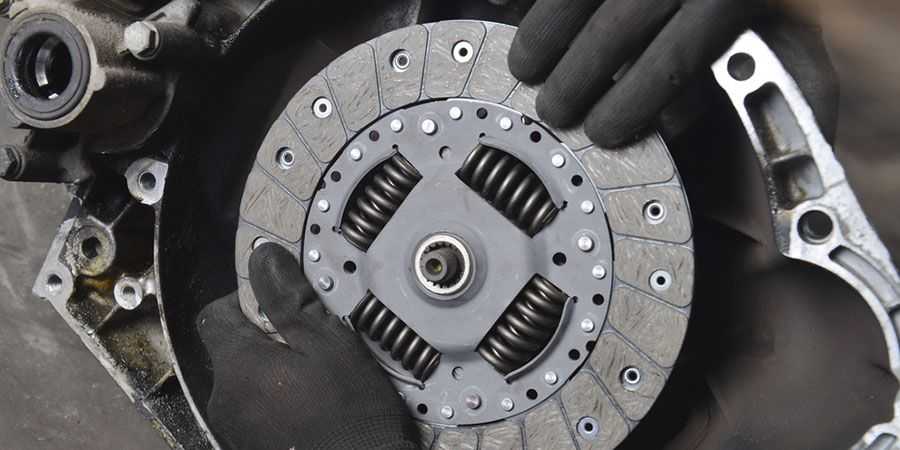

При установке вкладываем ведомый диск в корзину так, чтобы надпись “GEARBOX-SIDE” и выпускающая часть ступицы диска была направлена в сторону диафрагменной пружины. Вставляем центрирующую оправку в шлицы ведомого диска со стороны диафрагменной пружины. И вводим хвостовик оправки отверстие фланца коленчатого вала.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления. Смазки наносим немного, чтобы не попало на диск и корзину.

Центрируем корзину сцепления на маховике по трём установочным штифтам. Вворачиваем болты крепления корзины равномерно, по одному обороту ключа каждый, удерживая маховик от проворачивания, поочерёдно переходим от болта у болту по диаметру. Собираем все в обратном порядке.
