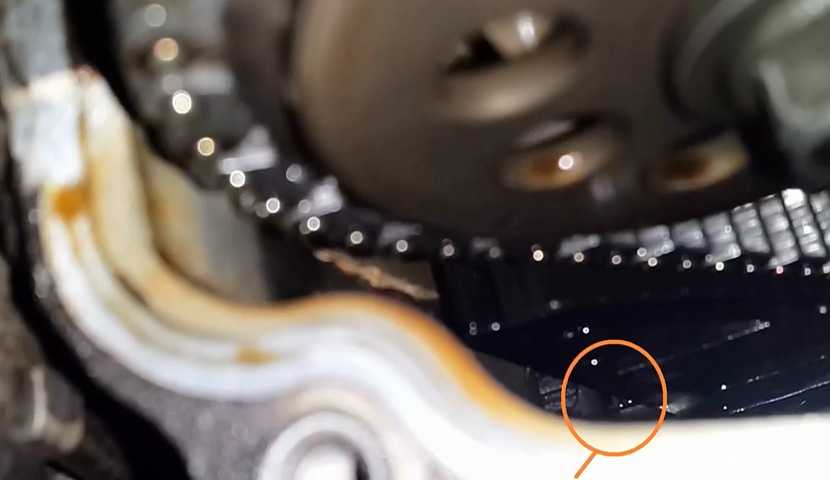

  23. Как проверить состояние цепи
  24. Подготовительный этап перед заменой ремня ГРМ
  25. Запчасти для смены привода газораспределения
  26. Статьи по теме
  27. Пошаговая инструкция по замене
  28. Инструменты
  29. Этапы
  30. Итог
  31. Подведем итоги

У Kia Rio ремень или цепь

При этом используются фиксируемые и регулируемые фазы газораспределения. В последнем случае впуск и выпуск зависит непосредственно от скорости вращения коленчатого вала в конкретный момент времени, а также иных сопутствующих факторов.

Базовые элементы газораспределительного механизма — распределительные валы, клапаны и приводные устройства, которые передают вращение с угловой скоростью равной половине значения коленчатого вала. Рассмотрим по отдельности для каждого поколения, что используется на Киа Рио цепь или ремень ГРМ.

Новый отечественный двигатель ЗМЗ ПРО (ZMZ PRO) почти 150 л.с.

3к.0

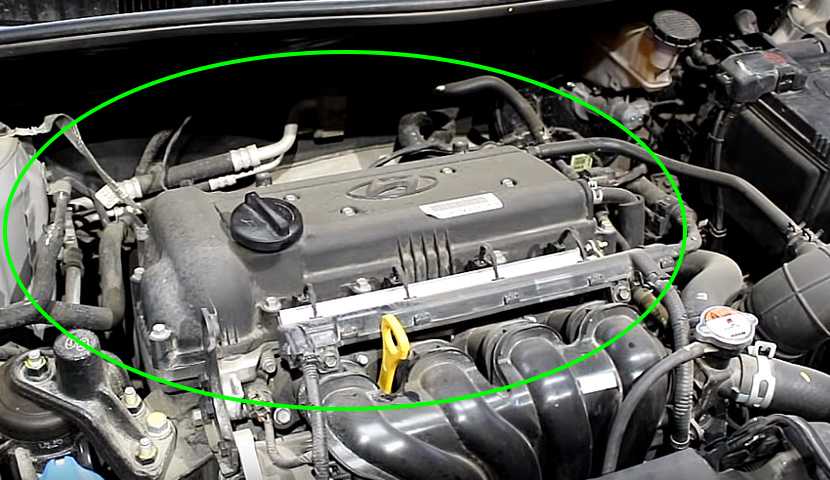

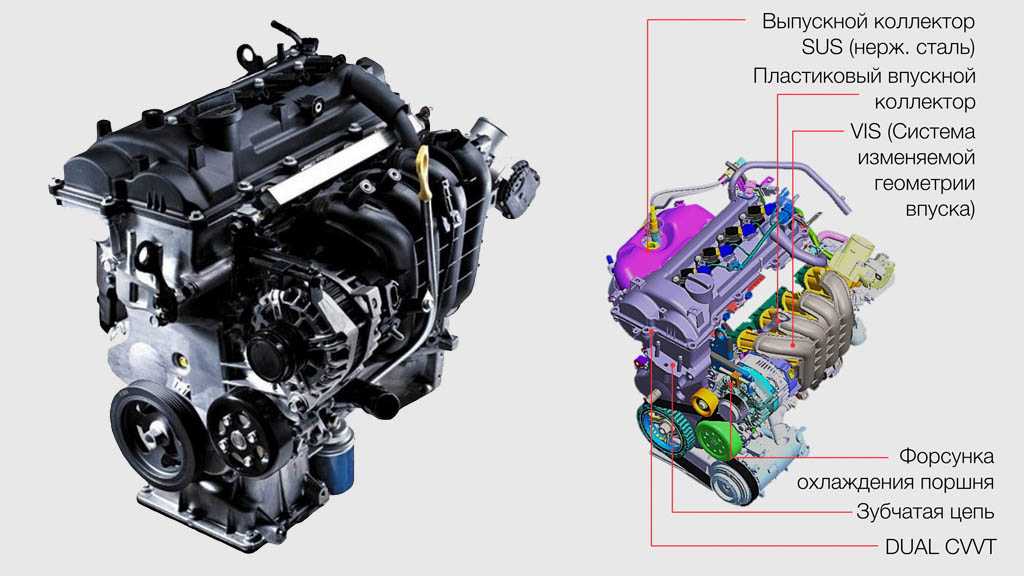

Двигатель Киа Рио 1.4 3-го поколения, описание, характеристики, устройство ГРМ

На Киа Рио 1.4 3-го поколения используется бензиновый 4-цилиндровый двигатель внутреннего сгорания, объем которого составляет 1396 кубических сантиметров. Его максимальная мощность составляет 107 лошадиных сил при 6300 оборотах в минуту. Этот агрегат отличается рядной компоновкой цилиндров, каждый из которых оснащен 4 клапанами.

Максимальный крутящий момент силового агрегата составляет 135 Нм. При этом устройство развивает до 500 оборотов в минуту. Двигатель имеет инжекторный тип впуска топливной смеси.

На автомобилях Киа Рио предыдущих поколений использовался ремень ГРМ. Последние модели оснащаются цепью. Это обусловлено тем, что она является более надежной. Прежде всего это касается наличия устойчивости к внешним механическим повреждениям и влиянию климата.

Двигатель КИА Рио Х Лайн 1.4 Характеристики

Все характеристики мотора KIA Rio X-Line 1.4 отражены в таблице ниже.

Марка G4LC
Производство Beijing Hyundai Motor Co.
Блок цилиндров Алюминий
Число цилиндров 4
Число клапанов 4
Питание Инжектор
Объем 1 368 см³
Диаметр цилиндра 72 мм
Ход поршня 84 мм
Степень сжатия 10.5 ед.
Мощность 100-110 л. с.
Крутящий момент 130-140 Нм
Экологические нормы Евро 4/5

Как видно, 1.4 G4LC – это простой рядный, атмосферный движок в 4-мя цилиндрами и 16 клапанами. На Rio X-Line он выдает 100 л. с. на 6 000 об., а еще 132 Нм момента на 4 000 об.

Что касается комплектаций, то данный силовой агрегат доступен покупателям исключительно в базовой комплектации Комфорт. Работать он может с механикой или автоматом (обе коробки 6-ступенчатые).

Расход горючего варьируется от 5 до 8.6 литра, что вполне на уровне современных стандартов.

Алгоритм замены элементов механизма

  • 21421-2B020 — сальник коленвала
  • 22441-2B002 — прокладка клапанной крышки
  • 24321-2B000 — цепь
  • 24431-2B000 — успокоитель
  • 24420-2B000 — успокоитель
  • 24410-25001 — натяжитель
  • 25124-2B000 — прокладка помпы
  • 21142-2B000 — уплотнительное кольцо 2шт

Стоимость (цену) замены цепи газораспределительного механизма на Киа Рио можно уточнить у мастера автотехцентра или в разделе ВОПРОС-ОТВЕТ

Замена вышедшего из строя элемента ГРМ производится в два этапа:

  • снятие старого узла;
  • монтаж свежей детали.

Инструменты

Процесс замены ремня ГРМ Kia Рио или демонтаж цепи газораспределительного модуля производится с использованием инструментов, упомянутых в предыдущей части статьи. Без этих инструментов невозможно отремонтировать газораспределение Киа Рио 3.

Этапы работ

Процесс снятия ремешка газораспределительного модуля состоит из следующих этапов:

  1. Снятие переднего правого колеса.
  2. Демонтаж правой части защиты силовой установки.
  3. Откручивание болтов крепление картера сцепления.
  4. Снятие блока сцепления.
  5. Совмещение установочных меток при помощи проворота коленчатого вала по часовой стрелке.
  6. Ослабление болтового соединения на шкиве вала.
  7. Полный демонтаж болта крепления вместе с шайбой.
  8. Снятие шкива коленчатого вала.
  9. Демонтаж дистанционной шайбы.
  10. Снятие помпы.
  11. Раскручивание резьбовых соединений и демонтаж нижней крышки.
  12. Проверка совмещенности звезды распределительного вала с установочной меткой.
  13. Ослабление болтов натяжение вала.
  14. Отведение распредвала в сторону и последующая затяжка болтов.
  15. Снятие ремня газораспределительного модуля.
  16. Установка меток, показывающих направление вращения ремня, если он будет повторно использоваться.

Установка нового элемента производится по следующему алгоритму:

  1. Совмещение всех установочных меток механизма.
  2. Совмещение звезды на распределительном валу и метки на головке блока цилиндров.
  3. Натяжение ремня, начиная с коленвала, против часовой стрелки.
  4. Ослабление крепежного бола натяжного ролика.
  5. Затягивание крепежных элементов. Производить данное действие необходимо при помощи динамометрического ключа с усилием примерно 20-27 Ньютонов.
  6. Проверка степени натяжения ремня.
  7. Проверка совмещения установочных меток.
  8. Сборка модуля в обратной последовательности.

Сколько служит цепь

удивительно, сколько разных мифов и сказок можно узнать о цепочке:

  1. Цепочка ненадежная и тянется до 100000 (на самом деле оригинальная цепочка не расширяется, а подделки и дубликаты растягиваются).
  2. В Рио это слабое место, необходимо постоянно проверять натяжение цепи. (Это неправда).
  3. Легко рвется. (Только если на автомобиле до 2013 года при разгоне до отключения случайно включается понижающая передача. И это не факт).
  4. Легко прыгать. (Единичные случаи).
  5. Цепочка любит дрожать. (Нет).

На практике с 2012 года оборвалось ТОЛЬКО не одна цепь, а с одним заносом — всего несколько машин.

По современным меркам цепочка вечная. Других машин с подобным ресурсом не припомню. Сегодня уже есть много Риос с огромными трассами и все еще с домашней трассой. Если в цифрах, то до 300 тыс. Км даже думать не стоит. Около 450 тысяч км вы уже можете опробовать схему. Ориентируемся на эти цифры только в том случае, если вы уверены в пробеге. Если машина куплена, но вы не должны руководствоваться цифрами одометра. Сегодня есть много машин с извилистыми дорожками. Такая услуга на рынке стоит всего 500 рублей. Скрутите, как правило, в середине штриха. Поэтому необходимо проверить состояние цепи.

Покупаем ГРМ для автомобиля Киа Рио

Здесь необходимо быть предельно внимательным, поскольку важен момент исключения риска приобретения некачественного ремня. Ценовой фактор в данном случае должен отойти на задний план, поскольку экономия может привести к негативным последствиям. Многие автовладельцы KIA Rio знают, что качественные ремни не рвутся в дороге. Порыв способен превратить владельца авто в пешехода на продолжительный срок.

Помните: резиновый элемент подлежит замене в комплекте с соответствующими роликами. Этих компонентов в механизме газораспределения всего два, и каждый наделен собственной функцией. Первым роликом осуществляется натяжение, а второй является обводным и направляет ремень по нужной траектории.

Сегодня рыночное пространство может предложить массу вариантов новых ремней. Здесь стоит прислушаться к рекомендациям мастеров, которые выделяют продукцию фирмы «MOBIS» в число приоритетных вариантов ввиду достойного качества.

Какова стоимость замены цепи ГРМ Киа

Для выполнения столь ответственной и сложной операции требуется высокая квалификация, опыт и наличие профессиональных инструментов. Несмотря на то, что цепь сделана из металла, со временем она изнашивается и требует замены. Благодаря размещению внутри двигателя Kia, обычная диагностика вождения всегда связана с разборкой двигателя с помощью специальных инструментов. Из-за обычного ослабления натяжителя увеличивается нагрузка на звенья трансмиссии и значительно изнашиваются соединительные элементы. В конце концов привод останавливается, что приводит к повреждению поршней и клапанов.

Ни один автовладелец не хочет заниматься ремонтом и тем более заменой двигателя. Если говорить о замене цепи ГРМ на Киа, цена этой операции впоследствии окупится. При этом обновляются все изношенные детали трансмиссии: подшипники, сальники, натяжитель и так далее, что обеспечивает максимально возможный срок службы агрегата.

Стоимость замены будет отличаться в зависимости от марки автомобиля. В частности, для Kia эта процедура сейчас стоит в Москве от 8000 рублей без учета расходных материалов и запчастей. В провинции цены часто ниже.

Если работы будут выполнены профессионалами, то проблем с работой двигателя Киа не возникнет и повторные неисправности будут исключены.

Двигатель Kia Rio 1.6 л. устройство ГРМ, технические характеристики

Двигатель Киа Рио 1.6 литра выдает 123 л.с. при 155 Нм крутящего момента. Силовой агрегат Gamma 1.6 литра пришел на смену моторам серии Alpha в 2010 году. Разработан силовой агрегат корейским концерном Hyundai и устанавливается на множество соплатформенных моделей. Силовой агрегат показал себя на нашем рынке, как надежный и неприхотливый мотор.

На сегодняшний момент данный мотор Киа Рио имеет несколько модификаций с изменяемой фазой газораспределения на впуском валу, с двойной системой изменения фаз на обоих валах, с распределенным впрыском топлива MPI, с прямым впрыском топлива. На основе данного атмосферного мотора корейский концерн выпускает даже версию с турбонаддувом. Естественно у каждой модификации свои собственные показатели мощности и расхода топлива.

Источники

  • https://tutlink.ru/2021/05/14/%D1%80%D0%B5%D0%BC%D0%B5%D0%BD%D1%8C-%D0%B8%D0%BB%D0%B8-%D1%86%D0%B5%D0%BF%D1%8C-%D0%B3%D1%80%D0%BC-kia-rio-3/
  • https://kia-rio-xline.ru/ustrojstvo/dvigatel-kia-rio-x-line-1-4-harakteristiki-ustrojstvo-resurs/
  • https://avtozam.com/kia/rio/grm-remen-ili-tsep-vybiraem-luchshee/
  • https://lkard-lk.ru/avtolyubitelyu/kia-rio-remen-ili-tsep-grm-kia-rio-4-rio-3-kaoy-privod-rio-2
  • https://rusautourist.ru/ustrojstvo/dvigatel-na-kia-rio-1-4-remen-ili-tsep.html
  • https://autoclub99.ru/2017/05/dvigatel-kia-rio-1-4-litra-ustrojstvo-grm-texnicheskie-xarakteristiki/
  • https://evakuatorinfo.ru/kia-rio-2014-motor-tsep-ili-remen/
  • https://artikul-cars.ru/kia/rio-3-sedan-2011-2015/engine/cep
  • https://motorist.expert/kia/kia-rio.html
  • https://vvm-auto.ru/kia/78-kia-rio-v-pogone-za-etalonom

Самостоятельная замена ремня ГРМ

Когда менять цепь и ремень ГРМ уже разобрались ранее. Пора приступать непосредственно к самой процедуре.

Процедура починки цепи привода авто Киа Рио 3 проводится в несколько этапов.

Первый этап – диагностика

Для того чтобы понять в чем именно дело, требуется провести диагностику автомобиля на наличие неисправностей. Сначала нужно завести автомобиль, и зафиксировать все возможные признаки повреждений.

Потом проводится разборка и визуальная диагностика на наличие повреждений.

Второй этап – получения доступа к ГРМ

Для проведения визуальной диагностики и последующего ремонта нужно предоставить доступ к элементу. Делается это следующим образом:

  • отсоедините клемму «минус» с АКБ (аккумуляторной батареи);
  • извлеките вспомогательную и приводную шлейку;
  • отсоедините генератор;
  • снимите водяную помпу и шкивы коленвала;
  • извлеките направляющую пластину;
  • достаньте оба кожуха ремня газораспределительного механизма.

Получив доступ можно приступать к демонтажу ремня привода.

Третий этап – демонтаж ремня привода

Для замены ремня привода нужно его извлечь выполняется процедура в 5 шагов.

  • Устанавливается коленвал таким образом, чтобы штрих синхронизации совпадал со штрихом времени задержки на ДВС.
  • Удостовериться в том, что отметки I и Е на шкиве распределительного вала совпадают со штрихом на головке блока цилиндров.
  • Поскольку может потребоваться полная замена ремня, то следует запомнить направление, в котором ранее вращалась цепь.
  • Отодвинуть натяжной ролик цепи.
  • Демонтировать цепь привода ГРМ Киа Рио 3.

Когда убедились в том, что цепь пора менять, нужно выполнить эту процедуру.

Четвертый этап – замена и установка цепи.

Для замены ремня или цепи много действий совершать не обязательно. Достаточно всего 6 шагов.

  • Натяжной ролик ремня ставим в исходное положение. Натяжитель сдвигаем к дальней точке и фиксируем крепежный болт.
  • Помещаем цепь привода на шкивы валов и ролики.
  • Ослабляем натяжной ролик. Пружины должны занять ту позицию, которая требуется для нужного натяжения цепи. После фиксируем крепежный шуруп с моментом 38-51 Нм.
  • Собираем конструкцию в обратной последовательности.
  • Подключаем минусовую клемму на АКБ.

Это финальный этап ремонта и замены ремня ГРМ на автомобиле Киа Рио 3.

Однако в заключение дадим небольшой совет.

Замену следует доверить квалифицированным специалистам в сервисе технического обслуживания (СТО)

Неважно сколько стоит процедура обновления цепи. Важно то, что эти люди – квалифицированные механики, которые без проблем могут решить поставленную задачу

К тому же они обладают всем необходимым инструментом и оборудованием. Это значит, что процесс будет качественным.

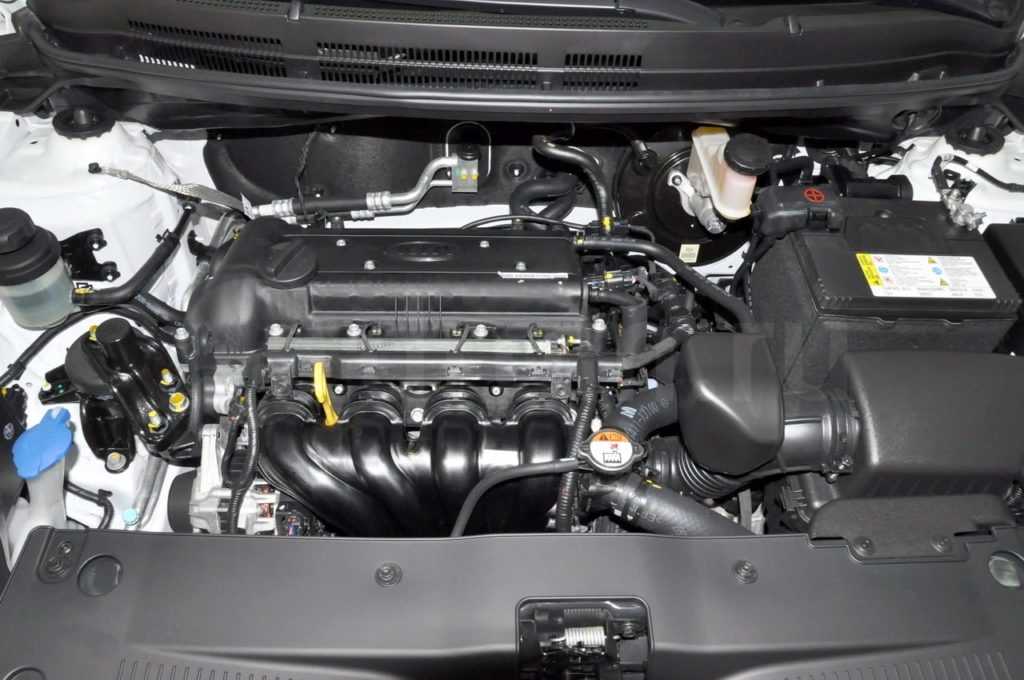

Привод ГРМ двигателя Kia Rio 1.4 л.

Привод ГРМ Рио 1.4 цепной и очень надежный. Особых сложностей не доставляет даже при длительной эксплуатации. А вот гидрокомпенсаторов у мотора Рио нет. Процедура регулировки клапанов заключается в замене толкателей, которые стоят между клапанами и кулачками распредвалов. Лучше осуществлять такую регулировку в серьезных техцентрах или у официальных дилеров.

Характеристики двигателя Рио 1.4 Gamma

  • Рабочий объем — 1396 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 77 мм
  • Ход поршня — 75 мм
  • Мощность л.с. — 107 при 6300 оборотах в минуту
  • Крутящий момент — 135 Нм при 5000 оборотах в минуту
  • Степень сжатия — 10.5
  • Привод ГРМ — цепь
  • Максимальная скорость — 190 километров в час (с АКПП 170 км/ч)
  • Разгон до первой сотни — 11.5 секунд (с АКПП 13.5 сек.)
  • Расход топлива по городу — 7,6 литра (с АКПП 8,5 литра)
  • Расход топлива в смешанном цикле — 5,9 литра (с АКПП 7.2 литра)
  • Расход топлива по трассе — 4,9 литра (с АКПП 6.4 литра)

Уже точно известно, что следующее поколение Киа Рио получит новый атмосферный 1.4 литровый двигатель из серии Kappa D-CVVT. Более современный и экологичный мотор порадует небольшим расходом топлива, правда номинальная мощность окажется на несколько лошадиных сил меньше. Тот же двигатель уже получил новый Хендай Солярис 1.4, о чем мы уже писали.

Признаки изношенной цепи ГРМ

Любые дефекты ремня газораспределительного механизма Kia Rio 3 доставляют массу неудобств автомобилистам. Несвоевременное устранение поломки станет причиной возникновения новых повреждений у сопутствующих элементов.

Для оперативного устранения неисправностей, следует знать их характерные признаки:

  • выхлопные газы черного оттенка;
  • ДВС (двигатель внутреннего сгорания), когда работает, сильно вибрирует;
  • затрудненная активация мотора;
  • ДВС заглох и больше не активируется.

Важная информация! При возникновении любых признаков, указывающих на износ ремня газораспределительного механизма, следует незамедлительно обращаться в сервисный центр для ремонта.

Заменить цепь ГРМ Kia Rio 3 можно как своими руками, так и в сервисном центре.

Но прежде нужно приобрести все необходимые для ремонта автомобильные запчасти.

Ниже в таблице приведены эти элементы, аналоги, комплектующие, каталожные номера и стоимость.

Деталь Артикул Оригинал/аналог Стоимость, руб
Цепь ГРМ Киа Рио 3 24321-2B200 Оригинал
Аналог
От 2 000 до 3 000
1 100

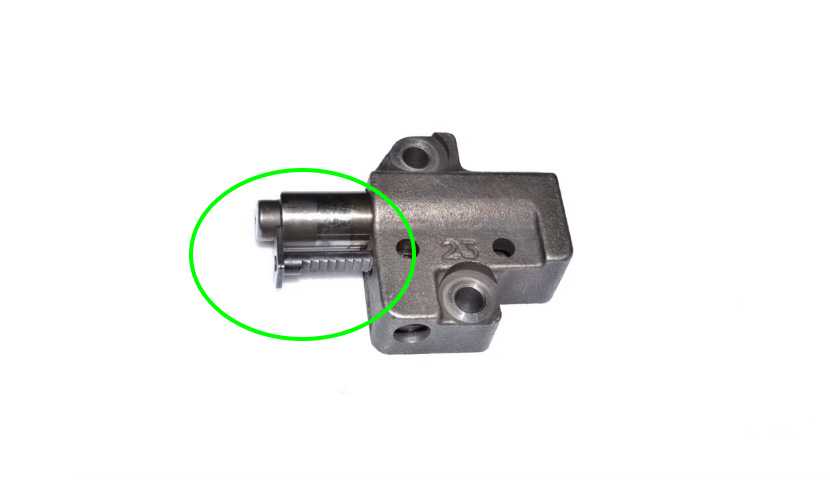

Натяжной механизм цепи привода 24410-2B700 Оригинал От 2 600 до 3 300
Помпа DOLZ H226 Оригинал От 1 600 до 1 700
Правая направляющая планка 24420-2B000 Оригинал
Аналог
От 900 до 1 100
От 300 до 500
Направляющая планка 24431-2B000 Оригинал
Аналог
От 800 до 1 000
От 300 до 450
Термостат 25500-2B000 Оригинал
Аналог
От 600 до 800
От 250 до 300
Сальник клапанной крышки 22441-2B000 Оригинал
Аналог
От 650 до 800
300
Уплотнительные кольца блока цилиндров 21142-2B000 Оригинал 160
Сальник коленвала 21421-2B020 Оригинал 200
Прокладка агрегата системы охлаждения 25124-2B000 Оригинал
Аналог
140
От 14 до 50
Герметик сальников 13ABR Оригинал От 130 до 150

Какова стоимость замены цепи ГРМ Киа

Для выполнения столь ответственной и сложной операции требуются высокая квалификация, опыт и наличие профессиональных инструментов. Несмотря на то, что цепь изготовлена из металла, она с течением времени изнашивается и требует замены. По причине ее размещения внутри двигателя Киа обычная диагностика привода всегда связана с разборкой мотора с использованием специального инструментария. В результате обыкновенного ослабления натяжителя повышается нагрузка на звенья привода, значительно изнашиваются соединительные элементы. В итоге привод обрывается, нанося повреждения поршням и клапанам.

Ни одному автовладельцу не хочется иметь дело с ремонтом и тем более заменой двигателя. Если же говорить про замену цепи ГРМ на Киа, цена этой операции впоследствии окупится. При этом обновляются все изношенные детали привода: подшипники, сальники, натяжитель и т. д., обеспечивая тем самым максимально возможную долговечность узла.

В зависимости от марки авто стоимость замены будет отличаться. Конкретно для Киа эта процедура на данный момент стоит в Москве от 8000 рублей без учета расходных материалов и запчастей. В провинции цены чаще всего ниже.

Если работы выполнены профессионалами, проблем с эксплуатацией двигателя Киа не возникнет, а повторные подобные неисправности будут исключены.

Киа Рио замена ремня ГРМ своими руками

Во время работ соблюдайте меры предосторожности. Специалисты вместе с ремнём рекомендуют заменить натяжной и опорный ролики

Хотя замена ролика Киа Рио требуется реже, не придётся проводить сложную процедуру, в случае выхода их из строя.

  1. Снимите минусовой провод с аккумулятора
  2. Демонтируйте вспомогательный и приводной ремни
  3. Отсоедините генератор
  4. Демонтируйте помпу и шкивы коленчатого вала
  5. Демонтируйте направляющую пластину ремня
  6. Демонтируйте верхний и нижний кожухи ремня привода Киа Рио ГРМ
  1. Установите коленчатый вал так, чтобы отметка синхронизации была совмещена с отметкой времени задержки на двигателе
  2. Убедитесь в том, что знак I и Е на шкиве распределительного вала совмещён с отметкой на головке блока цилиндров. ПРИМЕЧАНИЕ! Не перемещайте валы после того как метки были правильно установлены
  3. Если ремень ГРМ нужно будет поставить обратно, отметьте направление, в котором раньше вращался ремень ГРМ
  4. Убрать натяжной ролик ремня ГРМ
  5. Снять ременный привод газораспределительного механизма
  1. Поставьте на место натяжной ролик ремня ГРМ, переместите натяжитель к дальней точке и затяните болт крепления
  2. Установите ремень привода ГРМ на шкивы валов и ролики
  3. Ослабьте натяжной ролик и дайте пружинам натяжителя стать положение, которое будет создавать оптимальное натяжение ремня, затем затяните болт крепления с моментом 38-51 Нм
  4. Поверните коленвал по часовой стрелке на 2 оборота и убедитесь, что все метки по-прежнему правильно выровнены
  5. Установите остальные компоненты в обратном порядке, затягивая болты крепления со следующими усилиями: шкив коленчатого вала — 12-17 Нм, шкив водяной помпы — 12-17 Нм
  6. Подключите отрицательный кабель аккумулятора

Признаки, причины и последствия выхода из строя цепи ГРМ

Цепная передача спрятана внутри двигателя в отличие от ременного привода ГРМ, находящегося снаружи силового агрегата. Это можно расценивать и как достоинство, и как недостаток. С одной стороны изолированный механизм создает меньше шума и обильно обрабатывается маслом, в результате чего увеличивается срок службы узла. С другой стороны возникает сложность с обслуживанием и заменой привода ГРМ, поскольку даже для визуальной проверки механизма необходимо снимать клапанную крышку.

Неисправность цепи ГРМ в первую очередь выражается в появлении характерного рокота под крышкой во время работы двигателя Киа. Доносится этот звук со стороны газораспределительного механизма, спутать его с каким-то другим шумом крайне сложно.

Как только рокот в ГРМ появился, необходимо сразу проверить состояние цепной передачи во избежание возникновения более серьезных неисправностей двигателя и последующего дорогого ремонта. Существует 2 варианта действий: незамедлительно обратиться в ближайшее СТО для проведения диагностики и возможной замены либо самостоятельно выявить возможное ослабление привода в районе шестерни распредвала, сняв предварительно крышку клапанов. Нормальное натяжение может нарушиться вследствие:

  • неисправного натяжителя;
  • износа или обрыва успокоительной пластины;
  • общего износа всего привода ГРМ по причине большого пробега автомобиля;
  • растяжения значительного участка цепной передачи, исправить которое натяжитель уже не способен.

Если мотор автомобиля снабжен механическим натяжителем старого образца, можно обойтись без замены и подтянуть цепь ГРМ с помощью данного устройства. Для этого ослабляется наружная гайка, которая удерживает пружину плунжера, после чего вручную поворачивается коленвал на 1-2 оборота. Затем гайку затягивают.

Современные гидравлические натяжные устройства в Киа работают автоматически и для ручной регулировки не предназначены. В случае неисправности эти натяжители подлежат замене. Выход из строя данного элемента обнаруживается только путем его демонтажа или полной разборки ГРМ. Таким же образом можно убедиться в неисправности успокоителя в большинстве случаев.

Если игнорировать появление рокота, в итоге дело закончится поломкой всего двигателя. Здесь можно рассчитывать лишь на везение.

Основные проблемы, к которым приводят неисправности цепной передачи ГРМ:

  • Вследствие растянутой и ослабленной цепи происходит ее перескакивание на несколько зубьев в момент запуска мотора.
  • Увеличенный свободный ход часто приводит к обрыву успокоителя, а иногда и к образованию канавки в алюминиевой головке блока цилиндров.
  • В случае использования в некоторых двигателях однорядного привода возможен его обрыв, который потребует срочной замены.

Помимо однорядной цепной передачи существуют также двухрядные, обладающие гораздо большей долговечностью и лучшей надежностью даже при отсутствии должного ухода. Рвутся в автомобилях Киа они крайне редко. Однорядная же цепь ГРМ зачастую выходит из строя уже после 50-80 тысяч км пробега.

Если не предпринимать никаких мер, могут возникнуть следующие проблемы:

  • В лучшем случае из-за перескакивания передачи на 1-2 зуба смещаются фазы газораспределения. В результате нарушается нормальный запуск двигателя, возникает сильная вибрация в процессе его работы. Во время движения наблюдается потеря мощности мотора. Резкое нажатие на педаль газа сопровождается выстрелами, исходящими из выхлопной трубы или из впускного коллектора.
  • Если цепь ГРМ сместилась на 3 зуба и более, завести двигатель Киа уже не получится. Возможно, потребуется замена силового агрегата. Но такая ситуация случается довольно редко. Слишком ослабленная передача проскакивает гораздо сильнее, в результате чего поршень ударяет по не вовремя открывшемуся клапану.
  • Обрыв однорядной цепи может нанести ущерб двигателю. Степень повреждений будет различной в зависимости от типа мотора и от момента, когда произошла поломка. Если это случилось при закрытых клапанах, поршни продолжат двигаться, но не достанут до тарелок этих клапанов.

В двигателях Киа V8 встреча клапана с поршнем происходит достаточно редко, поскольку конструкцией предусмотрены технологические зазоры. Исключение составляют лишь отдельные модели данных агрегатов. Моторы Киа на 16 клапанов такой конструктивной особенности не имеют, поэтому в случае обрыва или перескока цепной передачи клапан в момент открытия практически всегда ударяется о поршень. Если при езде на Киа это сопровождается характерным металлическим звуком удара, а также наблюдается внезапная потеря мощности двигателя вплоть до его отказа, дело идет к капитальному ремонту силового агрегата или его замене.

Инструменты, необходимые для проведения работ

Замена ремешка или цепи на Kia Rio в регламентированные производителем ТС сроки производится при помощи следующих инструментов:

  • набор накидных ключей;
  • набор гаечных ключей;
  • несколько головок и трещотка;
  • отвертка плоского типа;
  • опоры под силовую установку;
  • динамометрический затяжной инструмент;
  • домкрат или другой подъемник;
  • непосредственно новый элемент на замену старому.

Опытные сервисные работники рекомендуют использовать исключительно оригинальные комплектующие механизма газораспределения. Выход из строя некачественной детали может серьезно повредить двигатель и привести к существенным денежным тратам.

Замена газораспределительной цепи должна производиться раз в 250-300 тыс. км пробега. Интервал замены ремня ГРМ на Киа вдвое меньше и составляет порядка 150 тысяч километров.

Это интересно: Колодки тормозные Киа Спортейдж 3 (видео)

Как проверить состояние цепи

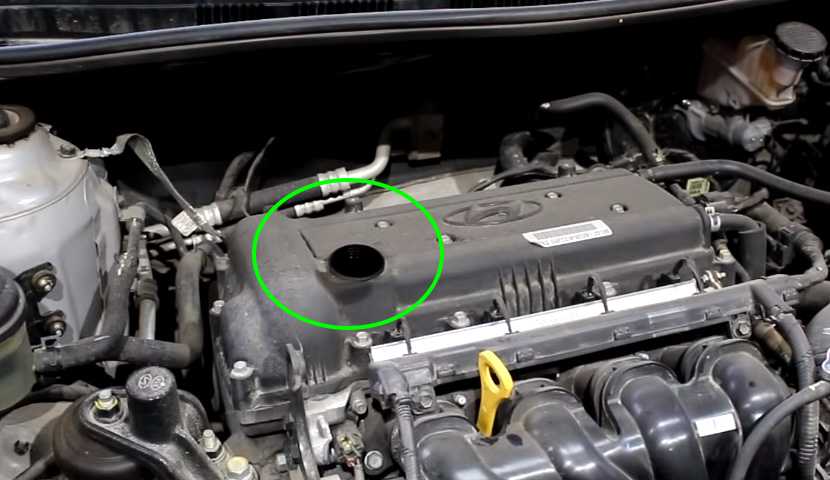

Существует народный способ, очень заманчивый и простой, но не рабочий! О нем мне периодически рассказывают сами владельцы. Суть в том, чтобы пальцами добраться до цепи и потрогать ее на провисание. Цепь почти всегда будет провисать между шестернями впускного и выпускного вала. Так легко, к сожалению, ее не проверить.

Народный способ проверки состояния цепи

Состояние можно оценить по положению натяжителя цепи, подсчитав количество зубьев на которое он вышел из корпуса.

7 зуб — нужно готовиться, 8 зуб — пора менять

Проблема в том, что добраться до натяжителя не так просто как на других машинах. На многих двигателях предусмотрено специальное смотровое окно, у рио такого окна нет. Видимо завод в цепи уверен. Чтобы добраться до натяжителя придется снимать клапанную крышку.

Как самостоятельно снять крышку, можно посмотреть в нашем ролике.

После того как клапанная крышка снята, многие предлагают проверить состояние цепи по ее провисанию. Но этот способ не показательный.

Не обращайте внимание на провисание цепи в этом месте

Смотрим насколько выдвинулся натяжитель.

Вам нужно найти такое положение, в котором можно будет увидеть натяжитель цепи. Он расположен в левой части двигателя ближе к моторному щиту.

Считаем количество зубьев, на которое вышел натяжитель

Подготовительный этап перед заменой ремня ГРМ

Данный процесс может потребовать от владельца большего временного ресурса нежели сама замена ремня ГРМ. Сначала понадобится правильно подобрать указанный расходный компонент. Большинство владельцев первых поколений Киа Рио с целью избежать возможных неприятных последствий незамедлительно направляются в мастерские для замены механизма ГРМ. Иногда возникают проблемы, особенно с приобретенным ремнем, обладающим некачественными кондициями, что заставляет владельцев более часто обращаться к услугам СТО. Мастера довольно часто исправляют указанные дефекты, причем натяжитель меняется однозначно. Это наиболее простой вариант осуществления ремонта, ведь владельцу не приходится ничего делать, кроме как оплатить работу и материалы.

Заметим, что цена на обозначенную услугу достаточно высока, да и не каждый мастер возьмется за работу на устаревшем Киа Рио. Такое обстоятельство вынуждает владельца прибегнуть к самостоятельной замене. Перед работой потребуется запастись необходимыми материалами и инструментом.

Запчасти для смены привода газораспределения

Для апгрейда блока ГРМ на корейском Kia Rio потребуются следующие расходные материалы:

Комплект цепи привода ГРМ

  1. актуальная цепь ГРМ KiaRio 3 (оригинал идет с артикульным номером 24321-2B200);
  2. натяжитель (каталожный номер оригинальной детали 24410-2B700);
  3. насос ДОЛЗ (номер H226);
  4. прокладка корпуса помпы (25124-2B000);
  5. направляющие полосы — правая (24420-2B000) и левая (24431-2B000);
  6. прокладка крышки с кольцами свечного колодца (22441-2B000);
  7. уплотнительное кольцо блока цилиндров (21142-2B000);
  8. передний сальник коленвала (21421-2B020);
  9. прокладочный герметик Abro (13ABR).

Вот обширный список, так как работа по замене цепочки трудоемка и позволяет обновлять несколько рабочих узлов одновременно. Если какие-то детали подходят автовладельцу по ресурсам и степени износа, их нельзя менять.

Статьи по теме

Почему рвется ремень ГРМ: 6 основных причин

Замена привода ГРМ «Джили»: пошаговая инструкция

Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев

Замена ремня ГРМ ауди: как осуществляется на бензиновом и дизельном ДВС

Что лучше: цепь или ремень ГРМ

Замена ремней «Дэу»: генератор и ГРМ

Пошаговая инструкция по замене ремня ГРМ на «Форде Мондео»

Какой ремень ГРМ лучше: обзор лучших производителей

Замена ремня «Хонды СРВ»: генератор, кондиционер, ГУР и ГРМ

Замена ГРМ «Мерседеса»: почему, когда и как

Замена натяжителя цепи «Тойоты»: советы и рекомендации

Замена натяжителя цепи «Мерседеса»: быстро и без хлопот

Замена натяжителя цепи «Ниссана»: обзор неисправностей и пошаговая инструкция

Замена ГРМ «Прадо»: для чего нужен ремень, как часто его менять, распространенные ошибки

«Рено Сандеро» замена ГРМ: разбираемся в процессе

Пошаговая инструкция по замене

Работы по замене удобно выполнять на смотровой яме, подъемнике или эстакаде. Автомобиль нужно поставить на ручной тормоз и зафиксировать колеса, чтобы исключить движение авто.

Инструменты

Из инструментов и материалов необходимо приготовить:

  • набор накидных ключей и головок;
  • набор гаечных ключей;
  • плоскую отвертку;
  • опоры под двигатель;
  • динамометрический ключ;
  • домкрат;
  • расходные материалы (ремень, натяжной ролик).

Ремонтный комплект для Киа Рио

Приобретать следует только оригинальные расходные материалы, это избавит от неприятных сюрпризов из-за некачественных деталей. Если причиной замены являются следы масла, нужно устранить причину появление пятен.

Этапы

Снятие:

  1. Сначала снимается переднее правое колесо, затем защита с правой стороны двигателя.
  2. На следующем шаге нужно снять приводные ремни с навесного оборудования, ослабив их натяжение.
  3. Открутив болты крепления, нужно снять корпус картера сцепления.
  4. Провернув коленвал по часовой стрелке, необходимо совместить установочные метки.
  5. Далее следует ослабить крепежный болт шкива коленчатого вала. Для этого нужно зафиксировать коленвал от проворачивания, например, с помощью плоской отвертки, вставив ее между картером и зубьями.
  6. После этого следует полностью выкрутить болт крепления вместе с шайбой и снять шкив коленвала.
  7. Чтобы открыть шестерню вала, нужно демонтировать дистанционную шайбу.
  8. Далее нужно демонтировать помпу.
  9. Затем следует открутить крепежные болты и демонтировать нижнюю защитную крышку.
  10. Далее нужно проверить, чтобы звездочка на распредвале была совмещена с установочной меткой ГБЦ.
  11. Ослабив болты натяжения, нужно отвести его в сторону и немного затянуть болты.
  12. Далее снимаем ремень ГРМ. При повторном использовании изделия следует поставить метки, показывающие направление его вращения.

ГРМ без защитного кожуха

Установка:

  1. Перед установкой нужно проверить совмещение всех установочных меток, а также звездочки на распределительном валу с меткой на ГБЦ.
  2. Натяжение ремня следует начинать с шестерни коленчатого вала в направлении против часовой стрелки.
  3. Ослабив болт натяжного ролика, нужно дать ему сработать.
  4. Затем следует затянуть болты натяжителя с усилием 20-27 Нм.
  5. Далее нужно проверить натяжение ремешка.
  6. Затем снова проверить совмещение меток.
  7. Сборку необходимо осуществлять в обратном порядке.

Итог

В целом двигатель КИА Рио Х Лайн 1.4 л неплох. Он не донимает владельца поломками, обладает неплохой мощностью и моментом (как для своего объема) и экономичен.

Однако что касается покупки, то все не так просто. Приобретать автомобиль с 1.4-литровым мотором рекомендуется только в 2-х случаях:

  1. Вы хотите машину именно с этим двигателем
  2. Ваш бюджет жестко ограничен.

Дело в том, что Rio X-Line 1.4 предлагается исключительно в базовой версии Комфорт, а это значит, что многих опций машины с этим мотором лишены. Кроме того, разница в цене между модификациями с двигателями в 1.4 и 1.6 литра в комплектации Comfort составляет всего 25 000 руб. (при одинаковых коробках передач). Это небольшая переплата, тогда как 123-сильный мотор куда динамичнее и тяговитее.

Подведем итоги

Как видите замена ремня ГРМ не такое-то уж и сложное дело, но ответственное. Исправное функционирование ГРМ для любого мотора, в том числе и на KIA Rio является первостепенным условием. Нет такого владельца, который не был бы осведомлен о необходимости современной замены приводной передачи в данном узле, будь то ремень или цепь. В Рио 2-го поколения потребуется заменить именно резиновый элемент, а в третьей генерации – цепь. Важным моментом является приобретение только качественных расходных компонентов и соблюдение указанной периодичности замены с оглядкой на регламентные сроки. А в нашей статье мы рассказали когда менять ремень ГРМ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Крутая шина
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
