Замена передних тормозных колодок на kia rio 3 1,6: типичные признаки неисправности

Срок службы колодок

Южнокорейский производитель предлагает автовладельцам неоднозначную политику в отношении некоторых узлов Rio. Для модельной тормозной системы официальные правила обслуживания не содержат четкой информации о периодичности замены. Согласно инструкции компании, автовладельцы обязаны ежегодно проводить обследование, в ходе которого специалисты сервисного центра изучают состояние тормозных колодок и дисков, самостоятельно принимая решение о замене.

Разобраться в вопросе долговечности помогают отзывы владельцев и представителей SC, а также видео по ремонту Rio. Новые детали рекомендуется устанавливать каждые 10-15 тысяч км пробега. Получить конкретную информацию невозможно: все зависит от стиля вождения, качества дорожного покрытия, качества ухода за собой.

Что нужно знать при выборе дисков для Киа Рио 3

Информация имеет отношение не только к корейскому производителю, но и ко многим моделям с задними дисковыми тормозами. Итак, различайте:

• вентилируемые;
• невентилируемые;

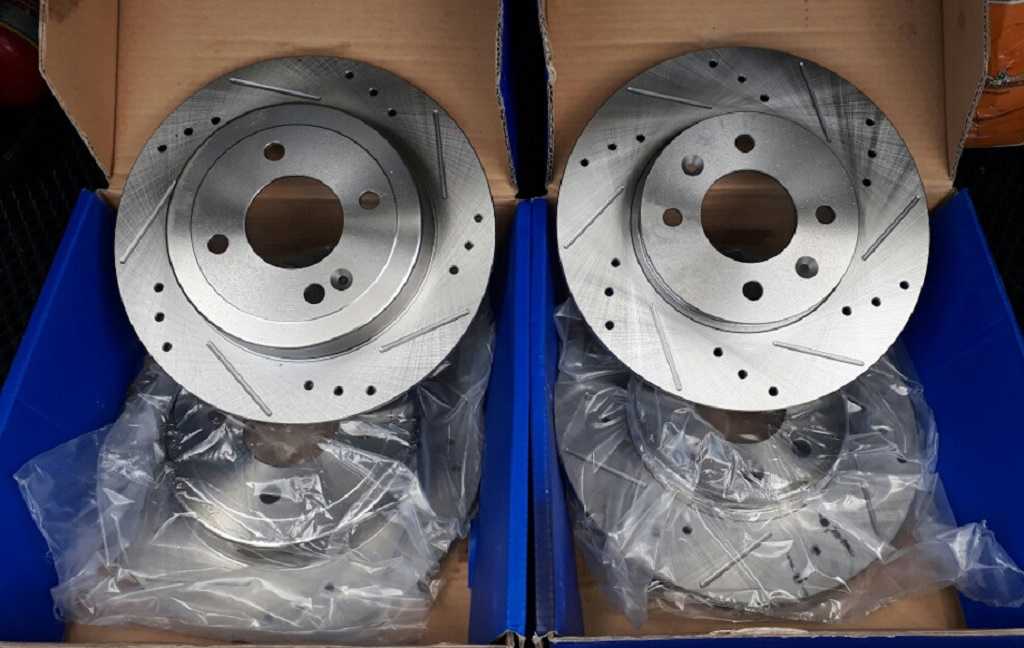

• с насечками;
• со сквозными отверстиями.

Первые два типа считаются устаревшими, малоэффективными. Автопроизводители стараются минимизировать использование дисков такого класса. Основное отличие в слабой теплоотдаче, частому закипанию, деформации при температурах свыше 600℃.

Диски с насечками, сквозными отверстиями обладают схожими характеристиками, несмотря на разную структуру. Канавки максимально быстро отводят воду, избыточное тепло, предотвращая перегрев, закипание.

С целью исключения риска покупки подделки, рекомендуем приобретать продукцию в официальных представительствах, официальных дилеров, специализированных автомагазинах.

Что нужно знать при выборе дисков для Киа Рио 3

Информация имеет отношение не только к корейскому производителю, но и ко многим моделям с задними дисковыми тормозами. Итак, различайте:

• вентилируемые;
• невентилируемые;
• с насечками;
• со сквозными отверстиями.

Первые два типа считаются устаревшими, малоэффективными. Автопроизводители стараются минимизировать использование дисков такого класса. Основное отличие в слабой теплоотдаче, частому закипанию, деформации при температурах свыше 600℃.

С целью исключения риска покупки подделки, рекомендуем приобретать продукцию в официальных представительствах, официальных дилеров, специализированных автомагазинах.

Признаки, указывающие на неполадки тормозной системы

Тормозная система – это самое уязвимое место автомобиля. Поэтому замена задних тормозных колодок Киа Рио 2013 производится довольно часто.

На нестабильную работу тормозов корейского авто Киа Рио указывают следующие признаки:

• на дисках самоходного транспортного средства появляется металлический налёт;
• при нажатии педали тормоза слышен скрип или визг;
• выполняя торможение можно услышать биение по колёсам;
• нестабильность торможения: переходящая от резкой остановки к медленному процессу, или наоборот.

На корейских машинах 2013 года установлены передние дисковые тормоза. Колодки отличаются от аналогов, используемых на автомобилях 2010 года выпуска. Нужно указывать продавцу название транспортного средства, его серию. В паспорте корейского транспортного средства представлены параметры.

1. Толщина диска: 22 мм.
2. Толщина колодки: 11 мм.

Замена тормозных колодок на автомобиле Kia Rio выпуска 2013 года проводится попарно. Работы выполняются одновременно на обоих колёсах. Рекомендуется использовать колодки исключительно указанной марки. В крайнем случае можно устанавливать запчасти смежников.

Не забывайте, что вновь установленные накладки притираются примерно через 180 — 240 км пробега автомобиля.

После того, как производилась замена задних тормозных колодок Киа Рио 3 некоторое время не следует совершать длительное и резкое торможение.

7 BM-Motorsport АВ 60001

Китайские производители давно и планомерно захватывают мировой рынок. И зачастую, товары из поднебесной не только достойно конкурируют с европейскими или японскими брендами, но и опережают их по качеству. Но так происходит далеко не всегда, и перед нами яркий пример того, как можно испортить себе репутацию, выпуская товар среднего качества.

Данные колодки не удостоились ни одной высшей награды. Все их показатели на среднем, а порой, и низшем уровне. Например, отмечается длительный срок притирки. На период от 20 до 50 торможений придется прикладывать тройное усилие при нажатии на педаль. Далее колодки приходят в норму, но тормозной путь останется слишком высоким. Правда, он не изменяется в зависимости от интенсивности торможения. И это можно было назвать плюсом, если бы не увеличивающаяся степень износа. При экстремальном торможении она достигает 0,63 миллиметра, и это очень много. Зато порадует цена, если конечно, вы готовы на замену колодок после не столь долгого использования.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена тормозной жидкости в Киа Рио-3

С учетом того, что тормозная система это одна из основных систем безопасности автомобиля, автолюбителям необходимо регулярно уделять время ее обслуживанию.

Статьи в тему:

Зачем менять тормозную жидкость

С учетом того, что тормозная жидкость обладает способностью накапливать влагу. Уже при 2-3% влаги при торможении может произойти закипание тормозной жидкости, что грозит кратковременным отказом тормозной системы.

Согласно регламенту технического обслуживания автомобилей Киа Рио 3 поколения замена тормозной жидкости производится каждые 30 тыс.км пробега или каждые 2 года.

Данная процедура технического обслуживания выполняется с помощником, однако имеется способ выполнить это самостоятельно, но об этом позже. Удобнее всего выполнять замену тормозной жидкости на смотровой яме, т.к. в этом случае легче добраться к штуцерам прокачки тормозных механизмов.

Замена тормозной жидкости Киа Рио-3

Инструмент и материалы:

1. Накидной ключ на 10.
2. Резиновая груша для откачивания тормозной жидкости из расширительного бачка (можно использовать шприц с трубочкой).
3. Шланг, который будет надеваться на штуцер прокачки тормозной системы.
4. Две емкости (одна побольше, другая поменьше (не менее 0,5 литра)) для слива старой жидкости (можно использовать старые баклажки).

Завод изготовитель рекомендует использовать для Киа Рио-3 тормозную жидкость — FMVSS116 DOT-3 или DOT-4

Тормозная система Киа Рио-3 имеет два независимых гидравлических контура: первый – правое переднее и левое заднее колесо, второй – левое переднее и правое заднее колесо. Поэтому замена тормозной жидкости осуществляется сначала в одном контуре, а затем в другом. Согласно следующей схемы:

1. Правое заднее.
2. Левое переднее.
3. Левое заднее.
4. Правое переднее.

Порядок действий по замене тормозной жидкости

При помощи резиной груши или шприца, постарайтесь по максимуму откачать из расширительного бачка тормозной системы старую тормозную жидкость.

Залейте в бачок свежую жидкость до отметки «МАХ» и оставьте его открытым.

Очистите штуцера прокачки от пыли и грязи.

Наденьте на штуцер правого заднего колеса шланг и погрузите его в сливную емкость (в ней должна быть тормозная жидкость, которую вы слили из бачка).

Помощник садится на место водителя и выполняет несколько нажатий на педаль тормоза, после чего удерживает педаль в нажатом до упора состоянии. После этого ключом на 10 отвинтите штуцер, так чтобы потекла тормозная жидкость. Когда жидкость перестанет вытекать, закрутите штуцер и скажите помощнику отпустить педаль и снова выполнить несколько нажатий. Данные действия выполняются до тех пор, пока из штуцера не начнет вытекать свежая прозрачная тормозная жидкость. После этого снимите трубку, наденьте колпачок на штуцер и переходите к следующему тормозному механизму, согласно вышеуказанной схемы.

Внимание! Следите, чтобы жидкость в бачке не опускалась ниже отметки «MIN» и постоянно доливайте ее

Способ замены тормозной жидкости без помощника

Этот способ замены тормозной жидкости не требует присутствия помощника, однако необходим запас тормозной жидкости не менее 1 литра.

• Установите автомобиль на смотровую яму и освободите пространство вокруг него, чтобы вы смогли свободно передвигаться и контролировать тормозные цилиндры 4 колес и расширительный бачок с тормозной жидкостью.
• Затем, так же как и в предыдущем варианте, откачайте по максимуму тормозную жидкость из бачка и залейте свежую.
• Подсоедините 4 трубочки к штуцерам прокачки и опустите их в сливные емкости.
• Ключом на 10 ослабьте штуцера, чтобы из них самотёком начала вытекать тормозная жидкость. При этом, следует контролировать уровень жидкости в бачке и доливать ее по необходимости. Когда в сливных емкостях начнет появляться свежая прозрачная тормозная жидкость, необходимо закрутить нужный штуцер и дожидаться того же самого с другими штуцерами.

Быстрее всего стекает жидкость из тормозного механизма переднего левого колеса, затем переднего правого колеса и т.п. В принципе закрутить штуцера прокачки можно, когда в сливной емкости будет 200-250 мл тормозной жидкости.

Видео «Замена тормозной жидкости Киа Рио-3»

Посмотрите краткое описание процесса обновления тормозной жидкости в Киа Рио-3.

Как? Вы еще не читали? Ну, это зря…

Будем благодарны, если воспользуетесь социальными кнопочками!

Какие колодки для Kia Rio выбрать?

Многие владельцы отдают предпочтение оригинальным комплектующим. Компоненты передней тормозной системы Киа свободно продаются у официальных поставщиков и на авторынках. Главное – использование при поиске правильного партномера детали – 581014LA00. К слову, на модификациях автомобиля с задними дисковыми тормозами, колодки продаются с номером 583021RA30, а у барабанных вариантов – 583050UA00.

Оригинальные детали от Киа известны не только за счет прочности, но и завышенной цены. Далеко не все владельцы решаются на установку таких деталей, предпочитая покупку не менее качественных аналогов. Среди востребованных и недорогих вариантов для передних тормозов:

• Sangsin SP1399;
• AMD AMDBF358;
• TRW GDB3548.

Если перечисленные варианты найти не удается, но есть возможность приобретения деталей от других брендов, то ориентироваться следует на размеры: длина – 133.0 мм, ширина – 58.2 мм, толщина – 17.8 мм. В случае с задними тормозами, присмотреться стоит к аналогичным брендам. В их ассортименте присутствуют варианты для дисковых и барабанных тормозов.

Прокачка тормозов

Если уплотнение системы нарушено, например, при работе по замене труб или накоплении кислотных баллонов, его необходимо откачать, чтобы удалить воздух из системы. Прокачка производится в следующем порядке:

• Правое заднее колесо;
• Левое заднее колесо;
• Правое переднее колесо;
• Левое переднее колесо.

Для работы вам понадобится помощник. Быстро нажимает на педаль 5-7 раз и удерживает ее в нижнем положении. На этом этапе ослабьте фитинг насоса и дайте жидкости вытечь. Желательно надеть на штуцер прозрачную трубку, чтобы были видны выходящие пузырьки воздуха. Работа продолжается до тех пор, пока воздух не перестанет выходить и педаль не станет жесткой. Все эти действия производятся на всех колесах в указанном выше порядке.

Какие колодки для Kia Rio выбрать?

Многие владельцы отдают предпочтение оригинальным комплектующим. Компоненты передней тормозной системы Киа свободно продаются у официальных поставщиков и на авторынках. Главное – использование при поиске правильного партномера детали – 581014LA00. К слову, на модификациях автомобиля с задними дисковыми тормозами, колодки продаются с номером 583021RA30, а у барабанных вариантов – 583050UA00.

Оригинальные детали от Киа известны не только за счет прочности, но и завышенной цены. Далеко не все владельцы решаются на установку таких деталей, предпочитая покупку не менее качественных аналогов. Среди востребованных и недорогих вариантов для передних тормозов:

• Sangsin SP1399;
• AMD AMDBF358;
• TRW GDB3548.

Если перечисленные варианты найти не удается, но есть возможность приобретения деталей от других брендов, то ориентироваться следует на размеры: длина – 133.0 мм, ширина – 58.2 мм, толщина – 17.8 мм. В случае с задними тормозами, присмотреться стоит к аналогичным брендам. В их ассортименте присутствуют варианты для дисковых и барабанных тормозов.

Алгоритм действий при замене переднего диска своими руками

• Киа Рио 3 помещаем в периметр ремонтной зоны;
• Поддомкрачиваем или поднимаем гидравлическим подъемным механизмом;
• Отвинчиваем болты, снимаем колесо;
• С тыльной стороны выкручиваем два направляющих штока на суппорте, отводим его в сторону;
• Отвинчиваем четыре крепежных болта, аккуратно постукиваем по торцевой части, снимаем диск;
• Проводим дефектовку посадочного места, при необходимости очищаем от металлической стружки, протираем ветошью;
• Устанавливаем новый диск, собираем механизм вновь.

Прокачиваем систему путем многократного нажатия на педаль тормоза. Доливаем ДОТ – 4 в расширительный бачок.

Руководства по ремонту Киа Рио: замена тормозного диска

Вам потребуются отвертка с кресто­образным лезвием, проволока.

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов увеличивающих износ колодок и уменьшаю­щих эффективность торможения, а также в случае повышенного бокового биения диска вызывающего вибрации при торможении, за­мените диск. В специализированных мастер-ских такой диск можно проточить и прошлифо-вать с обеих сторон на одинаковую глубину но после обработки толщина диска должна быть не меньше минимально допустимой

Минимально допустимая толщина тормоз­ного диска тормозного механизма переднего колеса — 20 мм. Если толщина одного из дис-ков меньше указанного значения, замените оба диска. При замене тормозных дисков обязательно заменяйте тормозные колодки новым комплектом

1. Ослабьте затяжку гаек переднего колеса со стороны заменяемого диска, подложите под задние колеса противооткатные упоры («башмаки»). Включите стояночный тормоз С помощью домкрата приподнимите перед­нюю часть автомобиля, установите на надеж­ные опоры, снимите колесо.

2. Снимите суппорт, не отсоединяя от него тормозной шланг («Замена суппорта тормозного механизма переднего колеса») .

3. . и закрепите суппорт переднего тор­мозного механизма проволокой к виткам пру­жины передней подвески, не допуская скручивания или натяжения шланга.

4. Снимите направляющую колодок (см. «Замена суппорта тормозного механизма переднего колеса») .

5. Выверните два винта крепления диска к ступице.

6. . и снимите диск.

7. Аналогично снимите тормозной диск тормозного механизма другого переднего колеса.

8. Установите детали в порядке, обратном снятию.

Перед установкой диска тщательно очистите привалочные поверхности диска и ступицы от ржавчины и окалины, так как даже мель­чайшая частица, зажатая между привалоч­ными поверхностями, вызовет биение диска и вибрации при торможении.

ПОЛЕЗНЫЙ СОВЕТ

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхнос­тях диска, образовавшиеся в результате из­носа диска с обеих его сторон.

Типичные признаки неисправности

При трении ухудшается состояние колодок. Продолжительность этого процесса зависит от стиля вождения: у приверженцев быстрой езды такие запчасти изнашиваются быстрее, у любителей ездить спокойно – медленнее.

Большинство тормозных колодок оснащаются так называемым «индикатором изнашивания». Это – полоса металла, что установлена ниже фрикционного материала.

Когда основная часть этого материала истирается, приходя в степень непригодности, торможение еще присутствует, однако уже не такое эффективное, как нужно. При этом во время нажатия на педаль тормоза появляется скрежет, свист и прочие посторонние звуки.

Если же в них не имеется такого индикатора, посторонние звуки становятся основным признаком износа колодок системы торможения, когда они приходят к практически полной непригодности.

Процесс прокачки тормозов на Киа Рио

Еще одним важным свидетельством проблем со всей системой торможения является увеличение усилия, которое необходимо прилагать при нажатии на соответствующую педаль, а также значительное увеличение пути торможения.

Появление легкой вибрации и биения педали при нажатии является свидетельством попадания между самой колодкой и диском частиц грязи. Обычно это приводит к их быстрому разрушению. Но следует отметить, что подобное также могут появляться и в случае проблем с цилиндрами этой системы, изнашивании суппорта и ступицы.

Признаком износа только одной из тормозных колодок является занос авто в одну сторону во время осуществления торможения. При резкой остановке даже на сухом дорожном покрытии могут происходить заносы или даже раскручивание машины.

Основным признаком последней стадии износа тормозных колодок является та ситуация, когда при отпускании педали она не возвращается в первоначальное положение. Это происходит как результат почти полного истирания фрикционной накладки: происходит сильный нагрев металла, что приводит к его прихватыванию до диска.

Следует отметить, что любое косвенное свидетельство износа части системы, обеспечивающей торможение, может также быть результатом выхода из строя какой-то другой детали: диска, ступицы и тому подобного.

Какие инструменты нужны для замены колодок

Работа, несмотря на всю ответственность и специфику, требует минимального оборудования — все необходимое легко найти в гараже. Выполните полную замену тормозных колодок на Kia Rio 2010 года выпуска и более поздних годов выпуска с помощью следующих инструментов:

• ключ для снятия колеса, также необязательный для 14 и 17;
• плоская отвертка;
• регулируемый скользящий зажим;
• кисть или тряпка для удаления грязи с деталей;
• небольшой кусок проволоки или веревки для временного закрепления зажима.

Во время процедуры вам потребуется взаимодействовать с гидравликой тормозов, поэтому рекомендуется запастись резиновой грушей или большим медицинским шприцем. Они понадобятся при перекачивании тормозной жидкости из бачка, а также при последующем добавлении. К тому же без домкрата не обойтись. Подбирать варианты с большим рабочим ходом не обязательно, так как работа не предполагает доступа к днищу автомобиля.

Замена передних и задних дисковых тормозных колодок Киа Рио

Интервал замены тормозных колодок зависит от их качества, местности, а также от манеры и стиля езды. Передние колодки чаще приходят в негодность, в среднем на 40-60,000 км пробега. Задние ходят примерно вдвое дольше. Толщина новых тормозных колодок — 12-13 мм., критическим износом колодок считается, когда фрикционные накладки стираются до 2-3 мм. О том, что колодки пора менять, сообщит пронзительный скрип датчика износа.

Видеоматериал

Замена передних тормозных колодок:

Замена задних тормозных колодок:

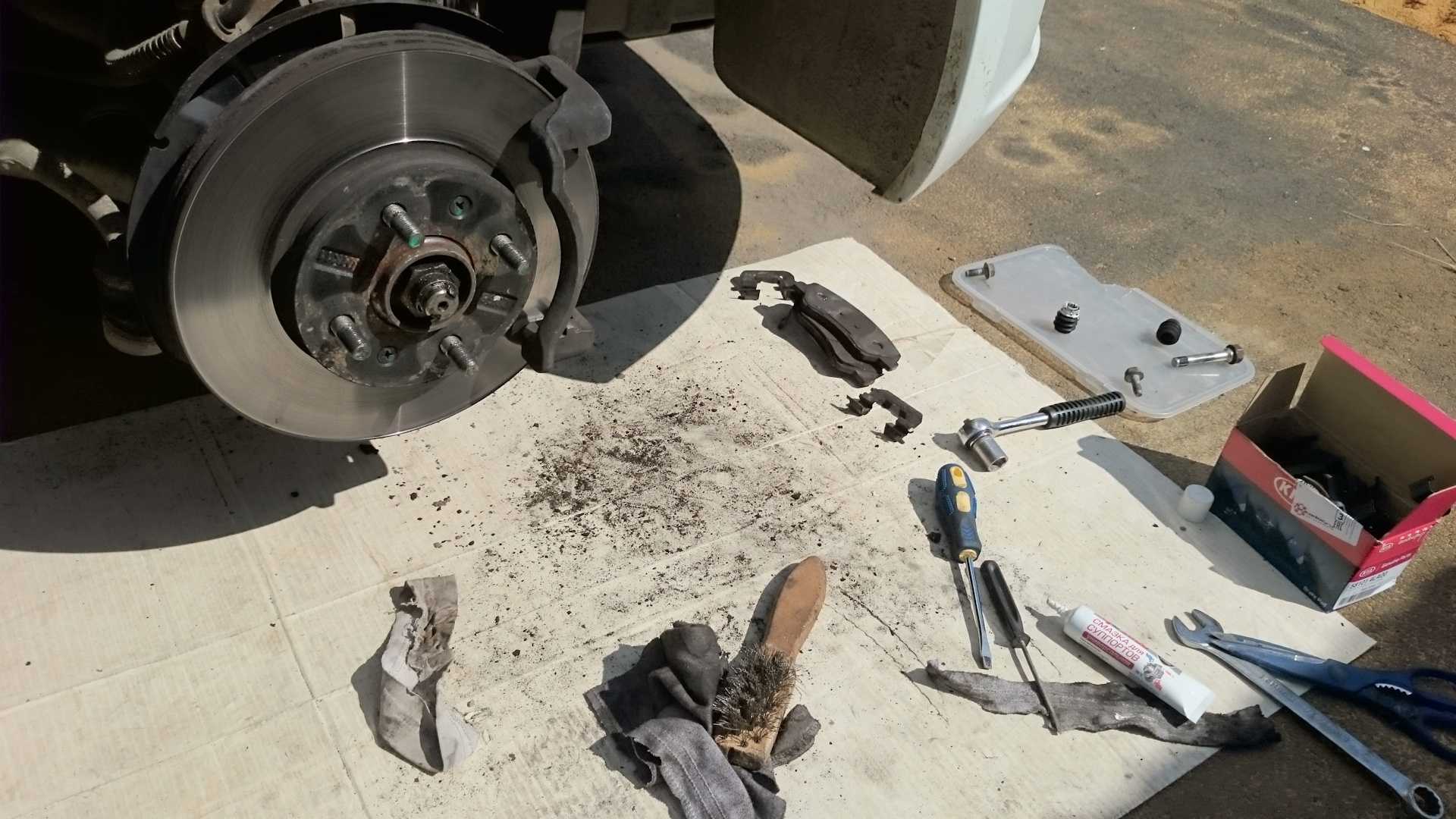

Процесс замены

Для замены понадобиться: домкрат и упоры, ключ или трещотка с головкой на 14, смазка для тормозных механизмов, комплект новых передних колодок.

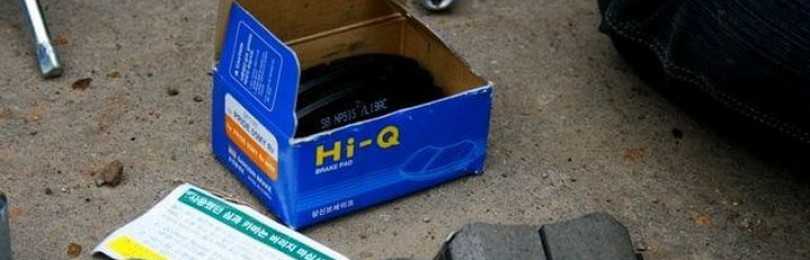

Были куплены вот такие вот тормозные колодки.

Передние и задние дисковые колодки меняются довольно просто и легко, поскольку при разработке Киа Рио этот нюанс учли производители и сделали максимально доступным для рядового человека. Рассмотрим пошаговый процесс замены передних тормозных колодок.

Процесс замены тормозных колодок Киа Рио

Конечно, все начинается с простого, снятия колеса. При этом, можно мысленно, про себя или если нет никого рядом, укрыть матом шиномонтаж, который затянул болты по самое не могу и конечно не смазав их.

1. Демонтируем зажимной механизм суппорта.

Устанавливаем колесо. Прокачиваем тормоза.

Откручиваем крепления суппорта.

Пригоняем автомобиля в удобное для замены колодок место. Далее выворачиваем колесо, домкратим, снимаем колесо.

Теперь, когда все свободно и ослаблено, можно снять суппорта.

Устанавливаем новые колодки, устанавливаем вместе с изогнутыми металлическими пластинами. Они должны быть с внутренней стороны.

Очищаем суппорт от грязи.

После того как всё установлено

Надеваем колесо.Внимание. После того как машина опустится на землю нужно будет прокачать тормоза

Плотно фиксируем колодки.

При вдавливании суппорта, использую шпиц откачиваем лишнею ТЖ (при необходимости).

Собираем все, как было.

Принцип замены передних и задних тормозных колодок дисковой тормозной системы идентичны.

Выбор колодок

Выбор тормозных элементов на Киа Рио довольно непростой. Многие производители аналогов предлагают широкий ассортимент деталей, что ставит в тупик рядового владельца. Как уже было сказано ранее, колодки и дисковые тормоза на Киа Рио отличаются в зависимости от объёма двигателя. В нашем случае для Solaris передние имеют оригинальный номер — 581014LA00 . Средняя стоимость 5500 рублей за комплект.

Комплект новых ТК на зад автомобиля.

Дилеры и изготовитель рекомендует устанавливать только оригинал, но, что делать, когда на него не хватает денег. Человек начинает искать способы сэкономить и находит ряд аналогов, от дешевого варианта до дорогих запасных частей. Рассмотрим, какие же бывают тормозные колодки на Киа Рио

Когда менять тормозные колодки Киа Рио?

Многие водители при определении времени замены элементов комплектации Киа Рио привыкли ориентироваться на технические регламенты. Но автолюбителю придется ориентироваться на показания индикатора износа, установленного на все современные корейские автомобили этой марки.

Индикатор является небольшим металлическим датчиком. При достижении определенной степени износа, он входит в контакт с тормозным диском автомобиля и начинает «скрипеть». Толщина накладок при визуальном контроле не должна быть менее 1,5 мм.

Достижение крайней степени износа может привести к тому, что металл колодки прилипнет к диску, это вызовет блокировку тормозной системы. Торможение станет невозможным и автомобиль до замены деталей придется отбуксировать на стоянку.

Передние колодки изнашиваются быстрее, их необходимо менять каждые 60 тысяч км, задние имеют больший ресурс, их замена возможна раз в 100-120 тысяч км, но интенсивность эксплуатации и опасный, городской стиль езды могут сократить срок их жизни на 30-50%.

Есть перечень неисправностей, появление которых свидетельствует о необходимости срочной замены деталей.

Среди них:

• замена самого диска тормозного механизма;
• появление на деталях подтеков масла;
• наличие трещин, бороздок, сколов материала;
• отделение основания от основного материала накладок.

Оригинальные и аналогичные диски для тормозов Киа Рио 4

Что касается тормозных дисков передка Рио 4, то оригиналы имеют такой заводской каталожный номер, как 51712C8000:

А вот задние диски имеют штатный артикул – 584110U300:

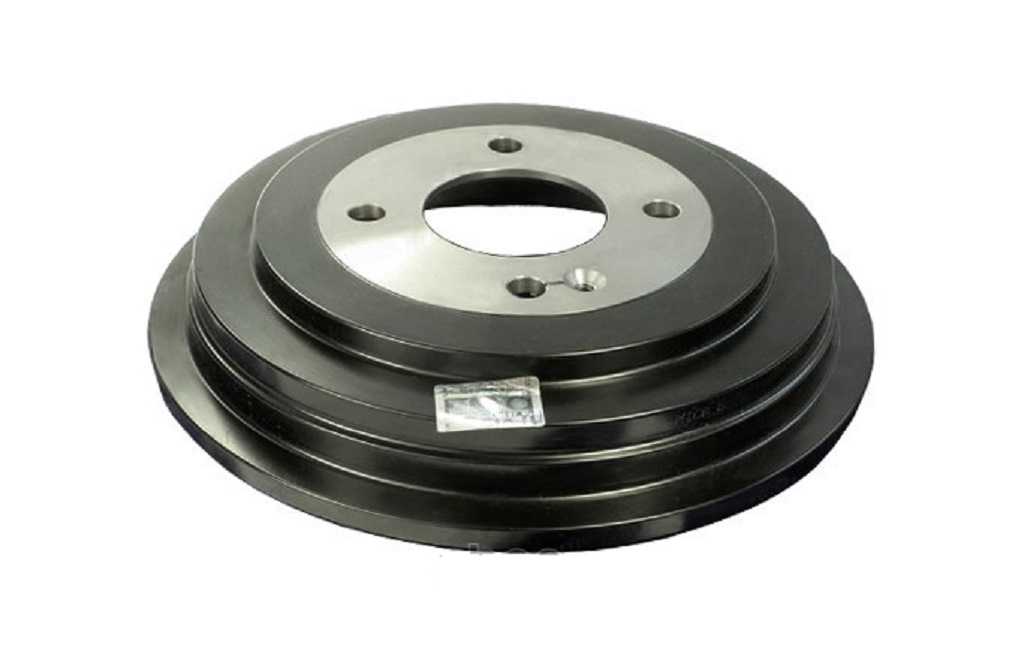

Для тех модификаций Киа Риа, которые имеют барабанные конструкции тормозов, то оригинальный каталожный номер барабанов – это 584110U000:

Как можно определить по первым двум фото, включая и тормозные барабаны, то это оригинальная продукция фамильного для всех корейских авто бренда Hyundai/KIA.

Являясь базовыми элементами тормозных систем, диски производства Hyundai/KIA гарантированно обеспечивают безопасность корейских моделей, несмотря на то, что подвержены весьма значительным, как механическим, так и физическим нагрузкам.

Совершенно очевидно, что эта оригинальная продукция имеет цену, которая порой значительно превышает аналоговые расходники для тормозов тех же Риа 4 ФБ. Между прочим оригинальные диски для тормозов передка этого авто стоят примерно 6 тыс. наших целковых. Однако такая переплата отнюдь не является напрасной, потому что эти диски служат намного дольше, чем аналоговые детали.

Для тех представителей нашего гаражного сообщества, кому такие расходы не по карману на эти (просим прощение за невольную тавтологию) расходники, то им, естественно, совсем не стоит делать двух кратную доплату за брендовые диски.

Для них абсолютно доступной будет замена изношенных деталей тормозов на аналоговую продукцию, которая по своим характеристикам, почти не уступает оригинальной, прежде всего, по параметрам безопасности.

Зато стоимость аналоговых расходников много меньше заводских. Для примера, стоимость некоторых аналоговых расходников в наших деньгах:

Nibk	RN11002	1500
Brembo	09C17110	1950
Ferodo	DDF2089C	2200

Дело в том, что аналогичная продукция, как правило, не издает, скажем, так, неприличных, типа заболеваний метеоризмом звуков, ее износ равномерный и достаточно длительный.

Что касается аналоговых расходников для тормозов таких моделей, как Риа 4, то это, прежде всего, диски тех производителей, которые были испытаны в результате, рассмотренного ранее полигонного тестирования. А именно:

	Бренд	Артикул
1.	SANGSIN	SD3042
2.	AMD	BD5135
3.	Brembo	08C1710
4.	FENOX	TB217333
5.	MARSHALL	M2000404
6.	Ashika	606405
7.	ATE	24012202941
8.	VALEO	297455
9.	Ferodo	DDF2089C
10.	NiBK	RN11002
