Замена внутреннего шруса

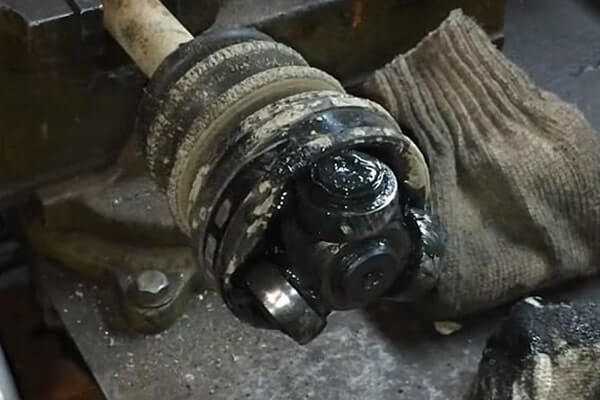

Работа простейшая, нюансов и подводных камней не возникает. Чтобы разобрать гранату, снимаем хомуты и стягиваем пыльник шруса с корпуса. Теперь снимаем гранату с трипойда потянув ее в сторону стрелки на фото.

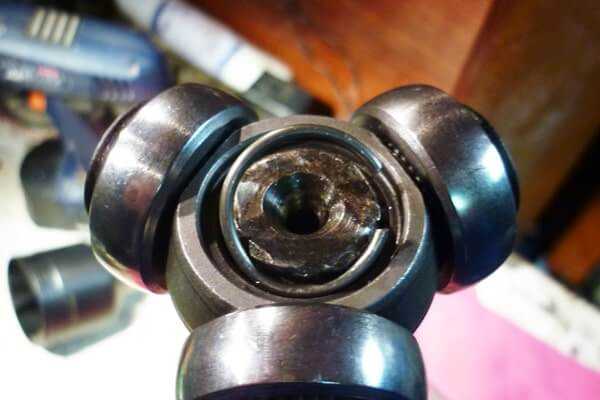

Убираем старую смазку шруса ветошью, чтобы стало видно стопорное кольцо. Извлекаем стопор и пробуем снять трипойд руками. Если не снимается, берем молоток и легкими ударами через надставку сбиваем его. Следите за тем, чтобы не повредить шлицы.

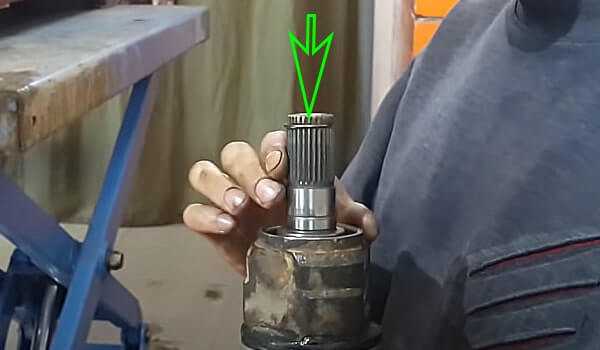

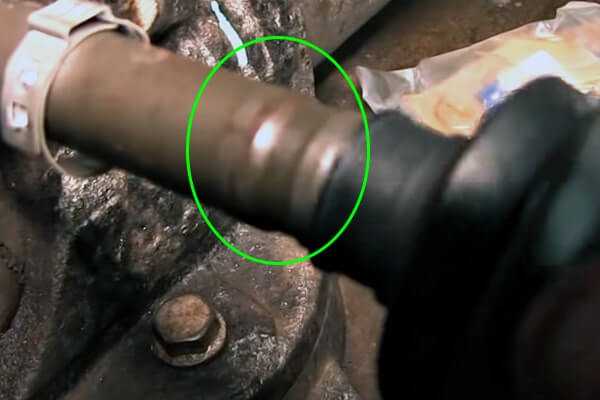

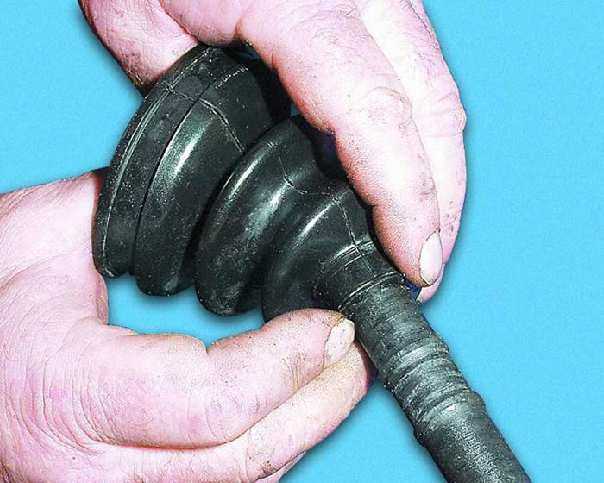

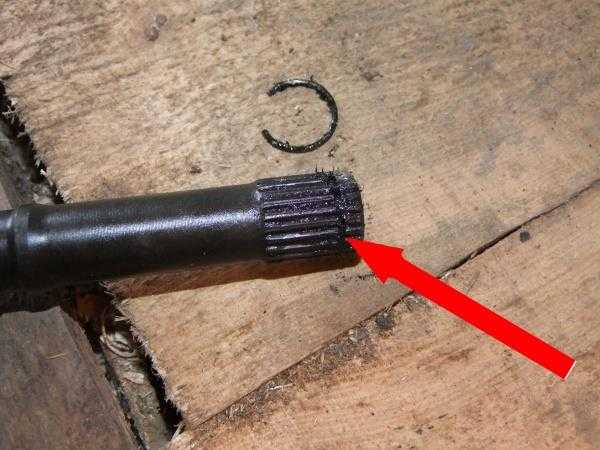

Очищаем шлицы полуоси от старой смазки. Одеваем маленький хомут и новый пыльник шруса. Смазываем шлицы и устанавливаем новый трипойд

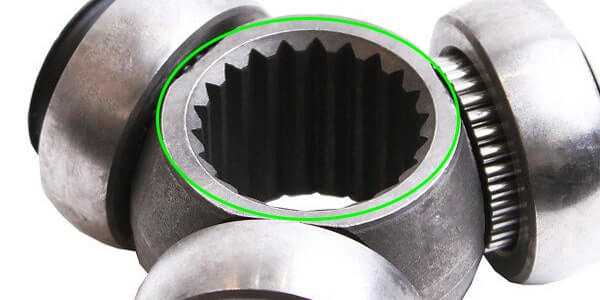

Обратите внимание, что у него есть направление. Скос должен смотреть в сторону наружной гранаты

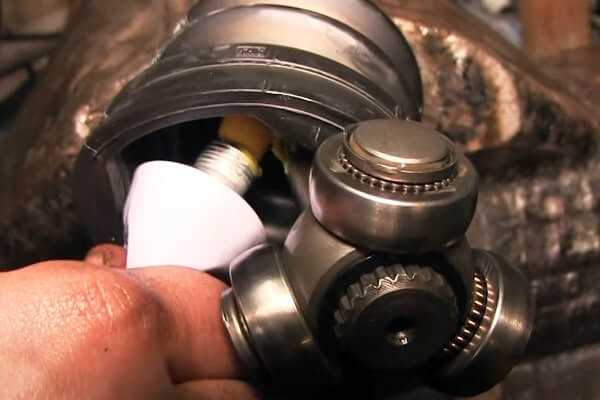

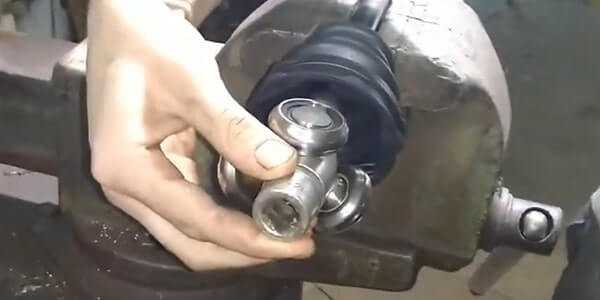

Если новый трипоид не одевается руками, можно использовать головку из набора как надставку и опять молотком садим его на место.
Не забываем установить стопор. Проверьте, чтобы он сел в свой паз.

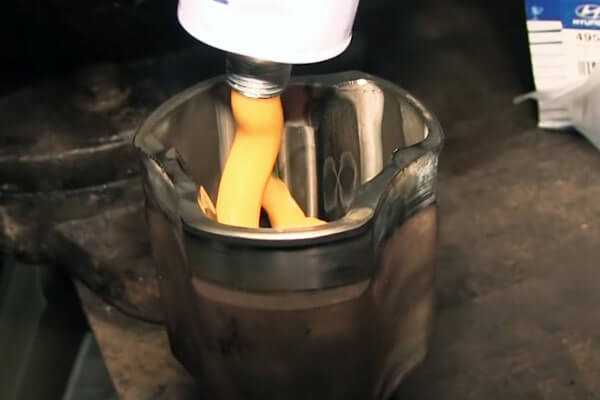

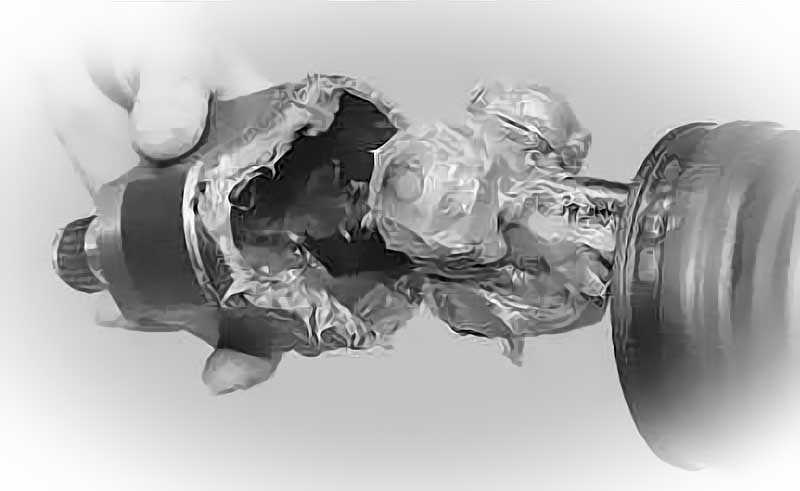

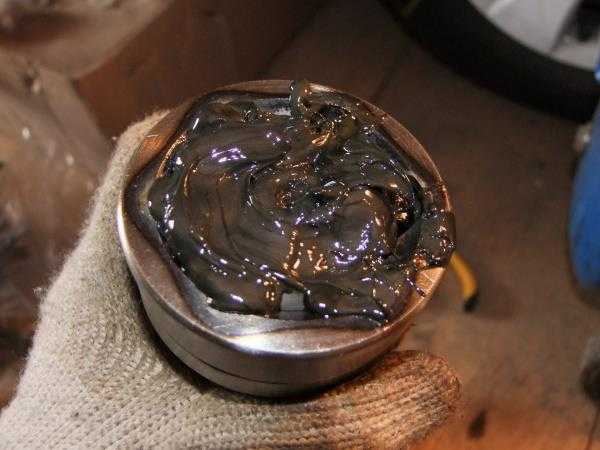

Закладываем новую смазку в шрус
Обратите внимание — смазка для наружного и внутреннего шруса разная. Если в комплекте не оказалось ее, нужно покупать смазку для трипойда
Больше смазки в наружную часть.
И немного под сам пыльник.

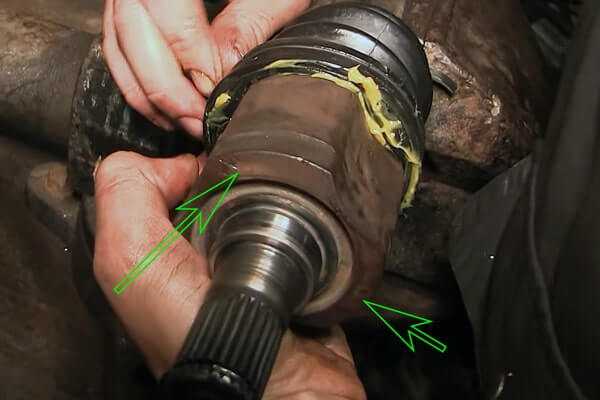

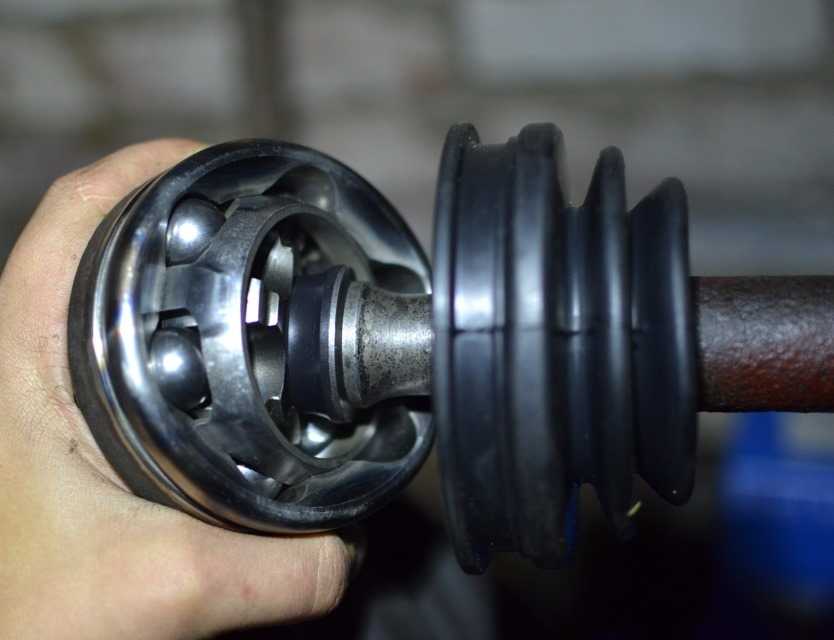

Одеваем внешнюю часть шруса на трипойд. Обычно одевается руками, если не хочет — используем молоток и легкие удары. Места для удара на фото.
Если машина с 6 ступенчатой автоматической коробкой, бить лучше по центральной части через деревяшку или что-то мягкое.
Хомуты устанавливаем в последнюю очередь

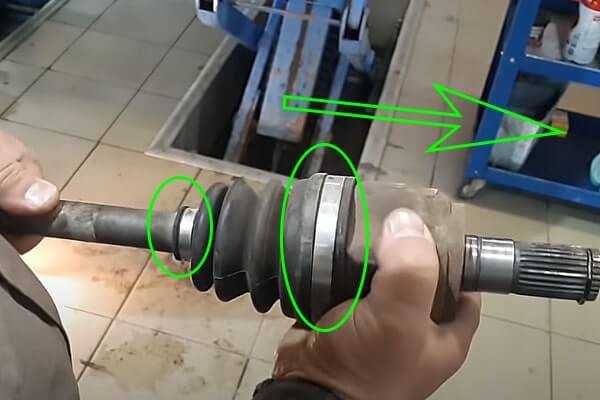

Особое внимание маленькому — заднему хомуту. Убеждаемся, что пыльник находится в пазу, и только после этого затягиваем хомут
Общая информация — наружный и внутренний шрус

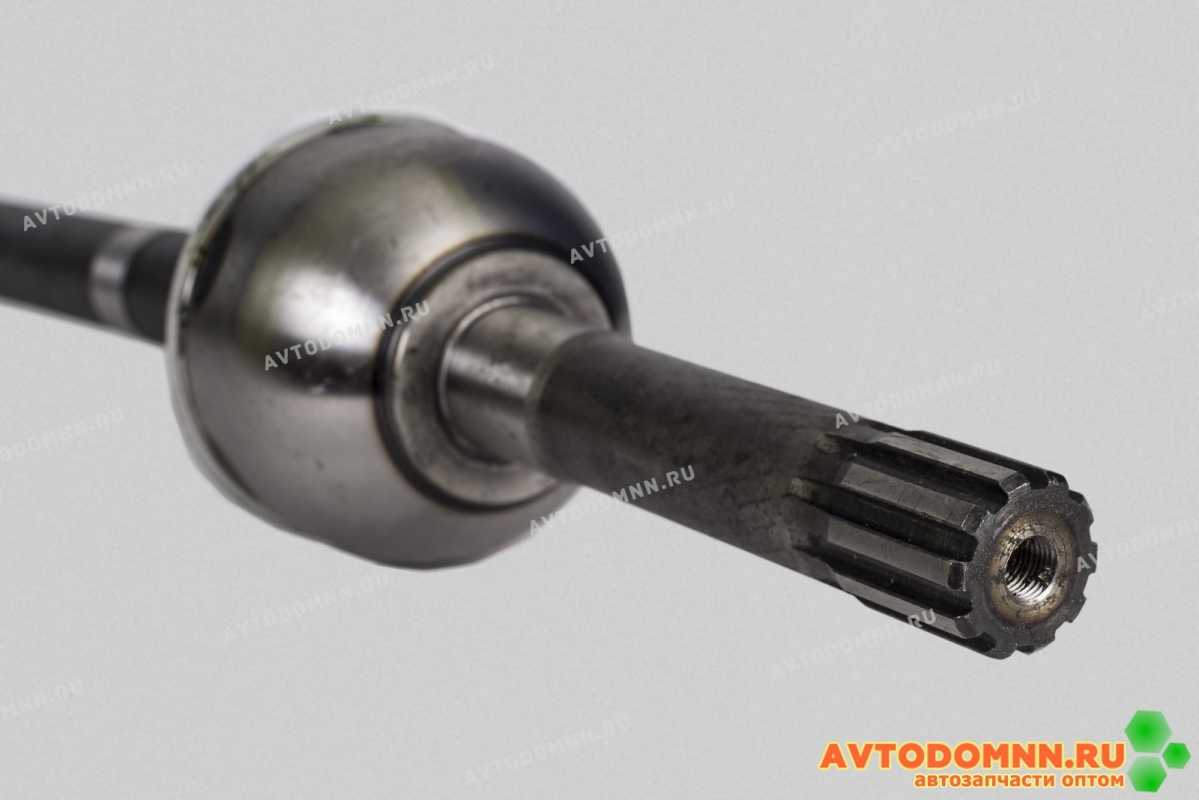

Наружный шрус — граната одинаковая для всех лет выпуска. Не зависит от коробки передач и стороны расположения. В оригинале продается только в сборе с приводом.

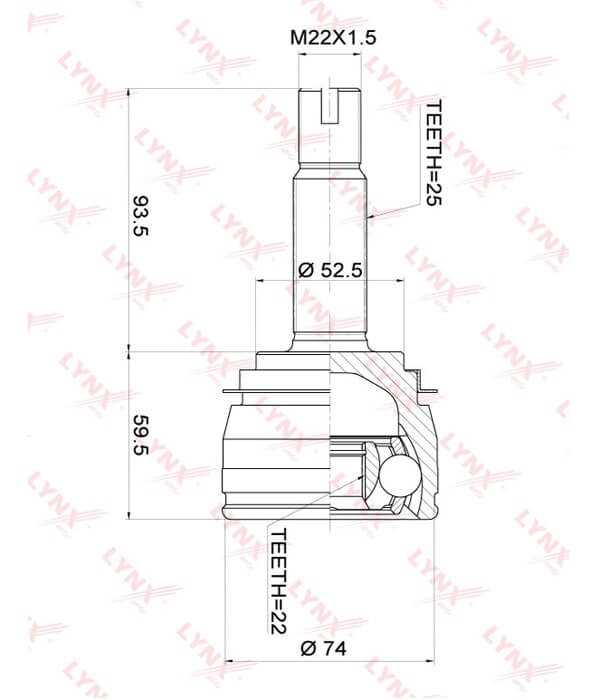

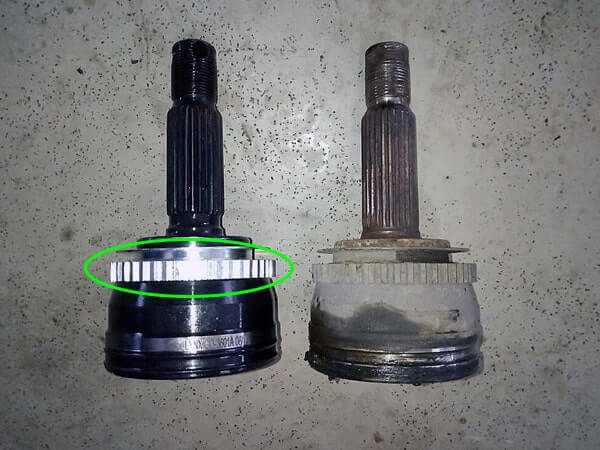

Для замены используются аналоги, с ними нужно быть внимательным. Прежде чем установить новый шрус, необходимо посчитать количество зубьев на кольце АБС. Их должно быть 48.
Часто на Солярис в качестве замены предлагают шрус от Акцента. Геометрически они полностью одинаковые, а вот количество зубьев абс отличается.
Если после замены перестала работать абс и загорелась лампочка на панели, значит, дело именно в этом. Ничего страшного: кольцо можно переставить со старой гранаты.
Внутренний шрус бывает двух видов. Для всех механический коробок и 4 ступенчатого автомата один вариант, для 6 ступенчатой автоматической коробки свой.
Интересный момент: в оригинале левая и правая стороны имеют разные каталожные номера.
- 495351R001 — Шрус правый для всех кроме 6ст-АКПП
- 495361R001 — Шрус левый для всех кроме 6ст-АКПП
- 495351R101 — правый 6ст АКПП
- 495361R101 — левый 6ст АКПП
Производители аналогов такого различия не делают. У них одна граната как для левой так и правой стороны .
Возникает вопрос: в чем разница, стоит ли заморачиваться сторонами? Не вдаваясь в подробности, можно сказать, что на оригинале ресурс сальника привода будет выше, т.к. сальники тоже направленные. Этот факт учитывается заводом.
Что с дублями? Как показала практика их тоже можно спокойно использовать. Какого-то сильного негативного эффекта на ресурс не замечено.

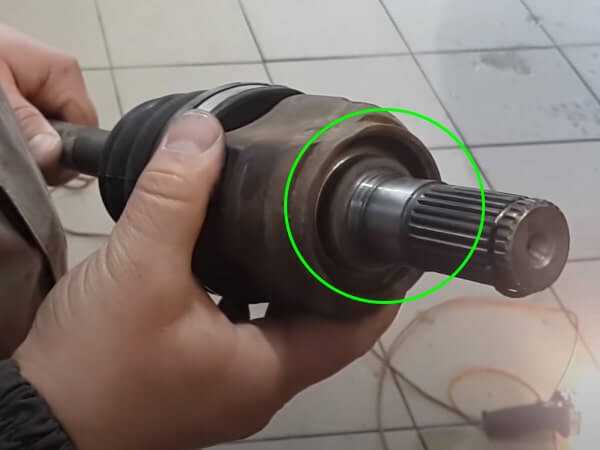

На что действительно следует обращать внимание при покупке, так это на саму гранату. Очень много путаницы с ними
Даже в каталогах запчастей есть ошибки, и продавцы зачастую не отличают одно от другого. В чем разница и куда смотреть при покупке, показано ниже.
Как видно на фото, на одном бобышка есть, на другом нет. Вот и вся разница.
Замена
Столкнувшись с ситуацией, когда неисправность в наружной гранате невозможно исправить ремонтом, необходимо будет заменить весь наружный шарнир. Так как особенностей, связанных со снятием и установкой гранаты на вал бывает достаточно много для каждой конкретной марки и модели автомобиля, разберем замену на примере одной из самых популярных и распространенных машин на российском рынке. Далее, речь пойдет о замене наружного ШРУСа на Хендай Солярис, но это не значит, что описанный процесс не будет полезен владельцам автомобилей других марок.
Для замены вам понадобится

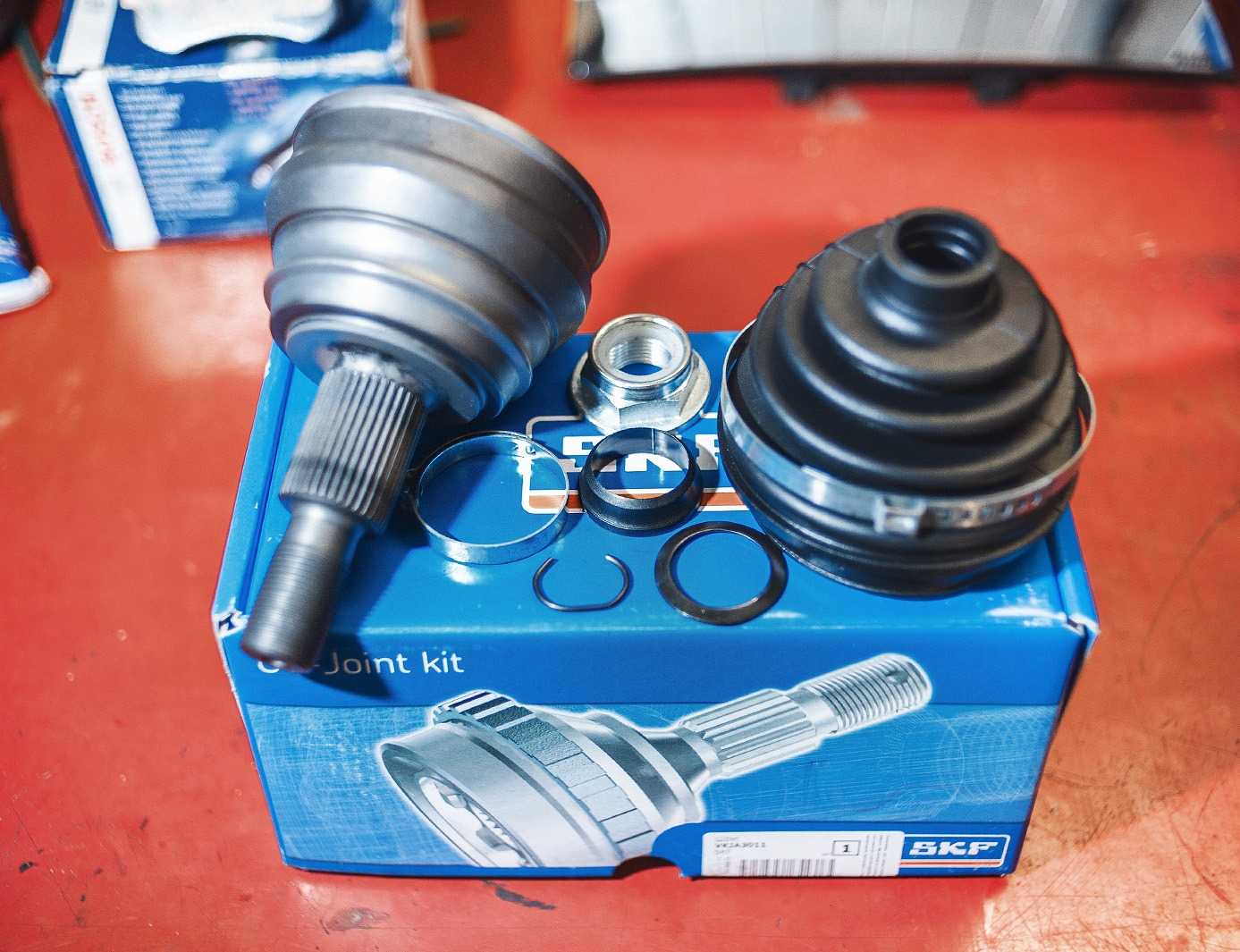

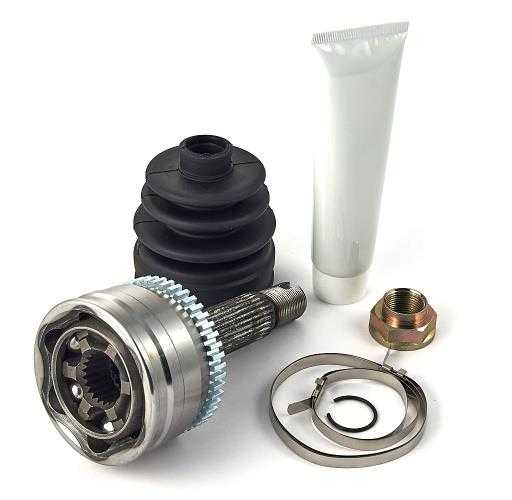

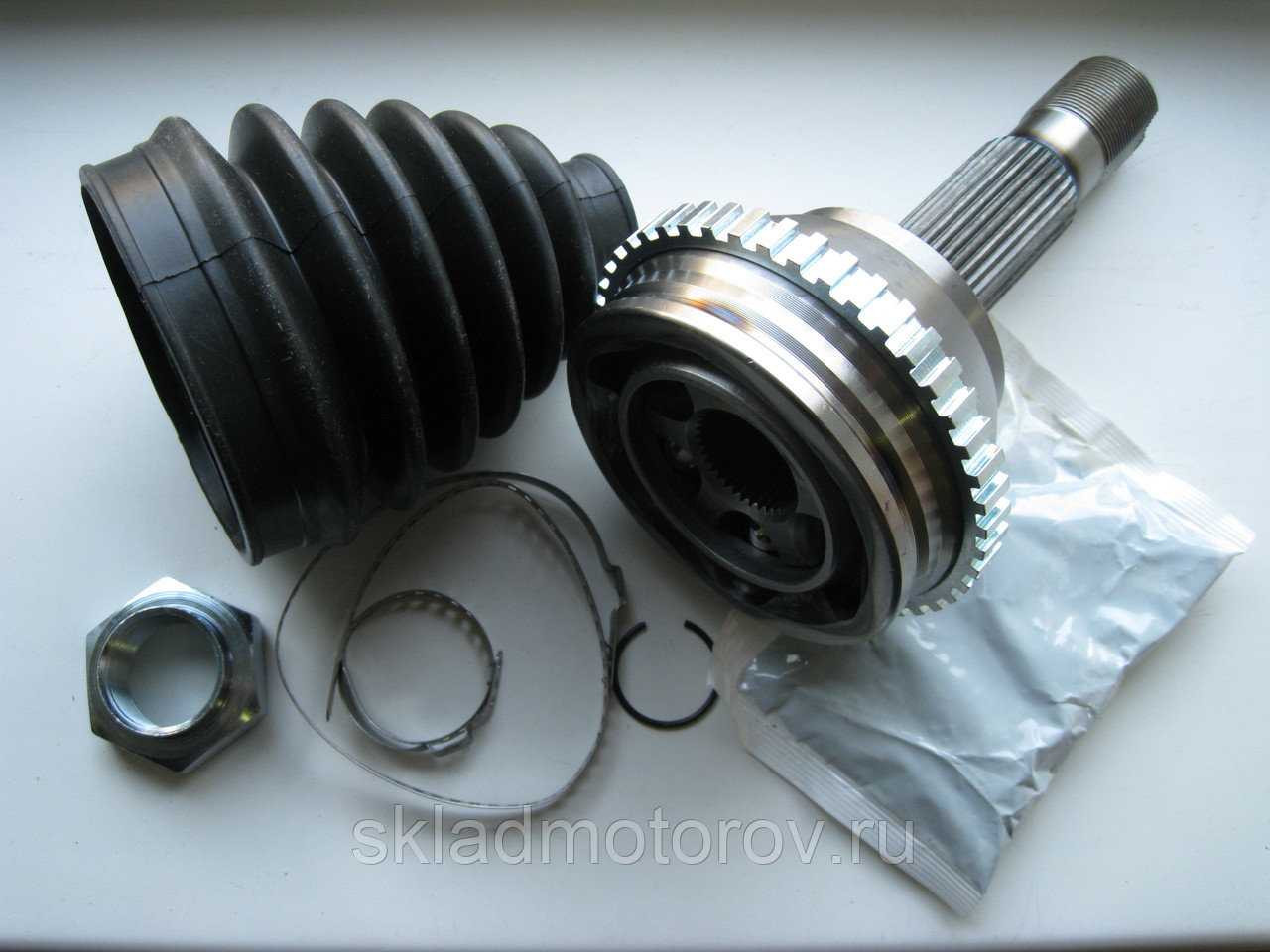

Прежде всего, необходимо приобрести новый передний наружный ШРУС. Обычно они продаются сразу комплектом, то есть сам шарнир, пыльник, хомуты, стопорное кольцо, смазка и иногда даже ступичная гайка. Оригинальный наружный ШРУС на Хендай Солярис имеет артикул 495261R001 или 495261R002. Вот так будет выглядеть комплект нового наружного ШРУСа:
Также в процессе замены вам пригодится: домкрат, балонник, набор ключей, отвертка, пассатижи, молоток и WD-40.
Процесс замены

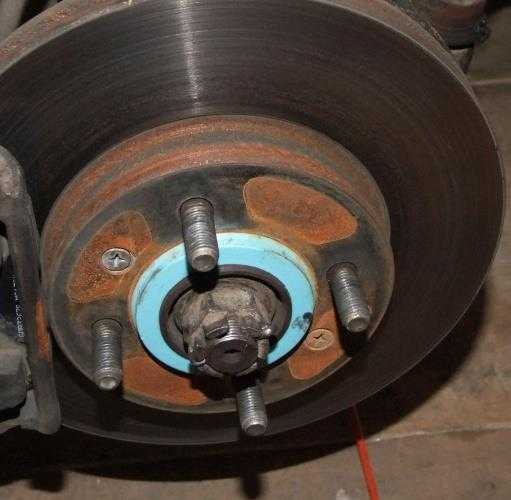

Найдите сухое помещение с ровным полом, в идеале проводите работы в гараже, оборудованном смотровой ямой либо подъемником. Сорвите гайки крепления колеса и ступичную гайку. Поддомкратьте автомобиль, для большей надежности установите под него еще одну опору. Затем открутите гайки и снимите колесо (его, кстати, можно использовать в качестве дополнительной опоры). Теперь с помощью отвертки и пассатижей извлеките стопорное кольцо и открутите ступичную гайку.

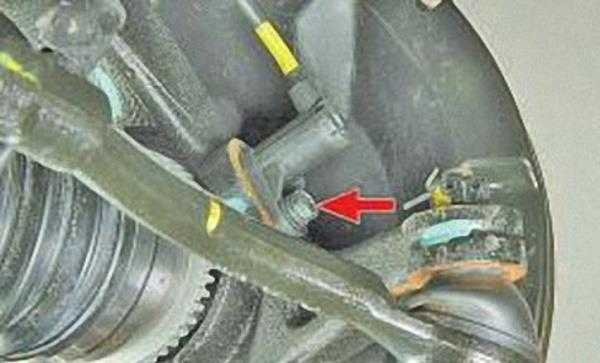

Открутите болт крепления датчика частоты вращения колес и снимите датчик.

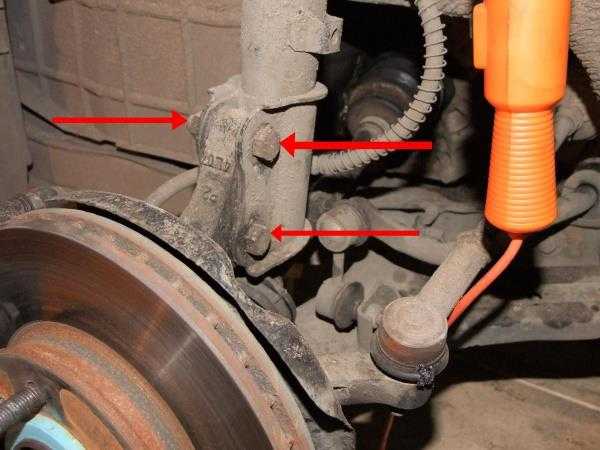

Далее, необходимо открутить стойку и крепления тормозного шланга.

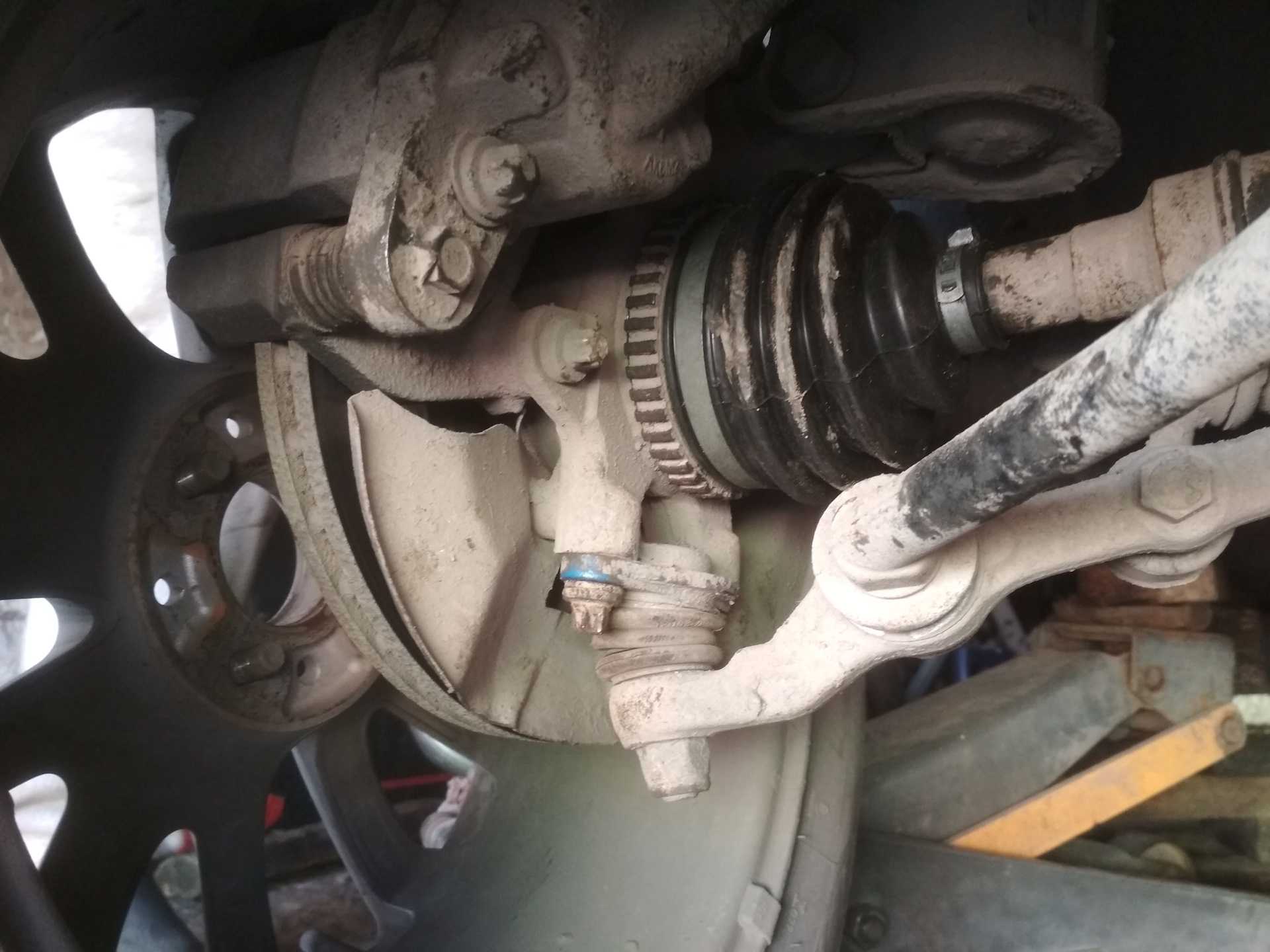

Далее, предстоит открутить рулевую тягу и впрессовать шаровую опору из кулака. Для этого сначала открутите крепежную гайку шарового пальца, а затем снимите наконечник рулевой тяги. Более подробно процесс снятия наконечника рулевой тяги вы можете увидеть в видеоуроке по их замене:

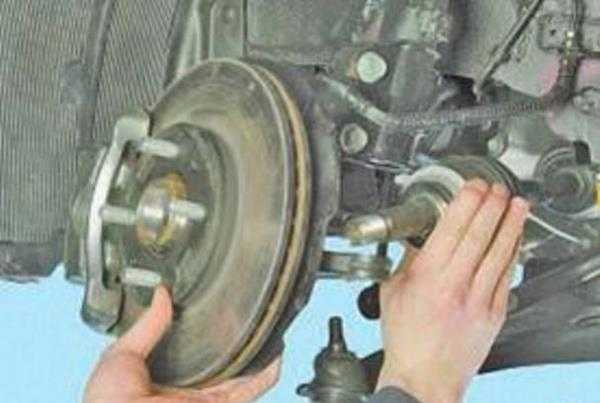

Теперь вытащите шаровую опору из поворотного кулака и снимите ее. Опять же более подробно процесс снятия шаровой опоры вы можете увидеть на видео по ее замене на автомобиле Хендай Солярис:

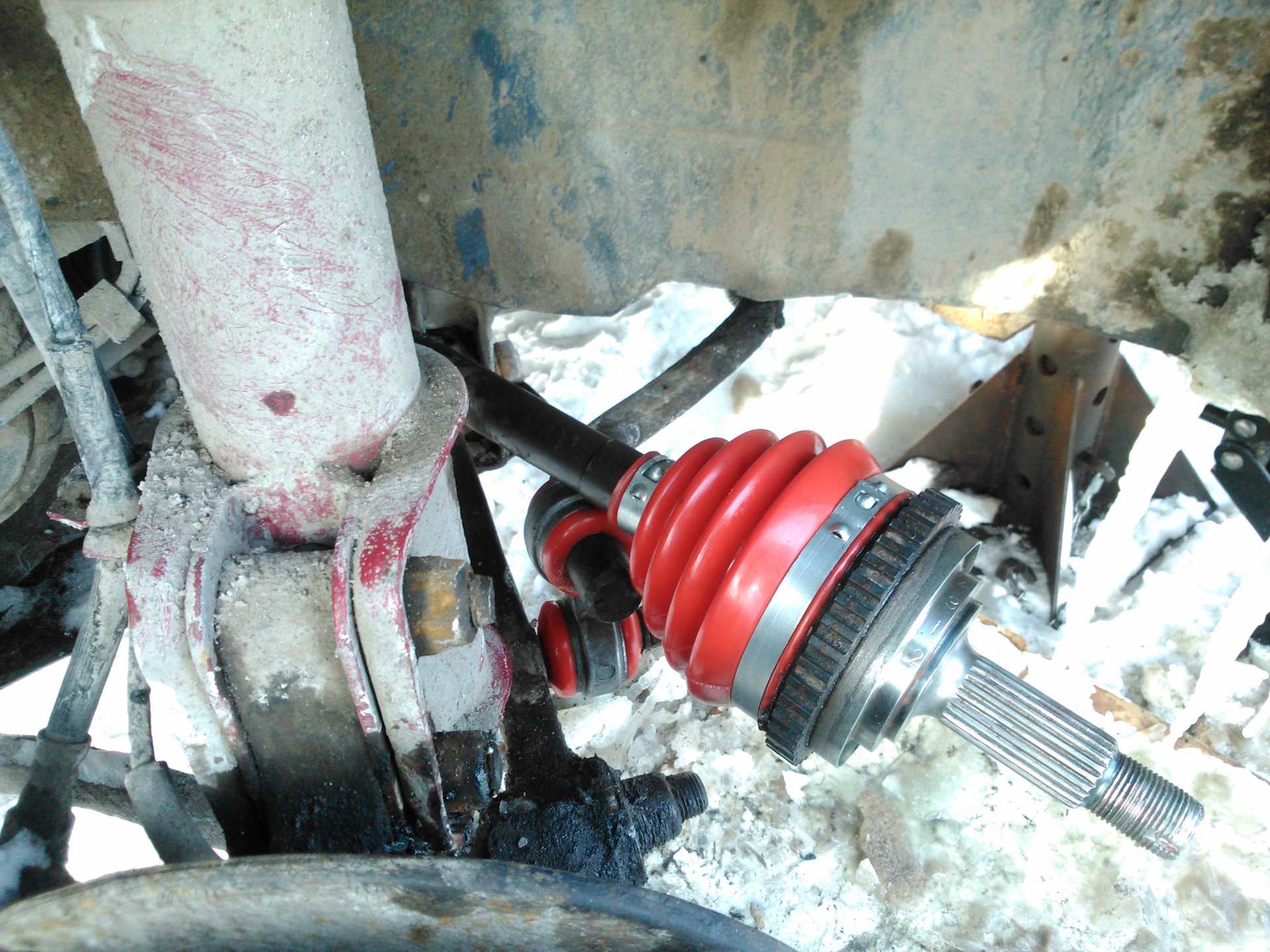

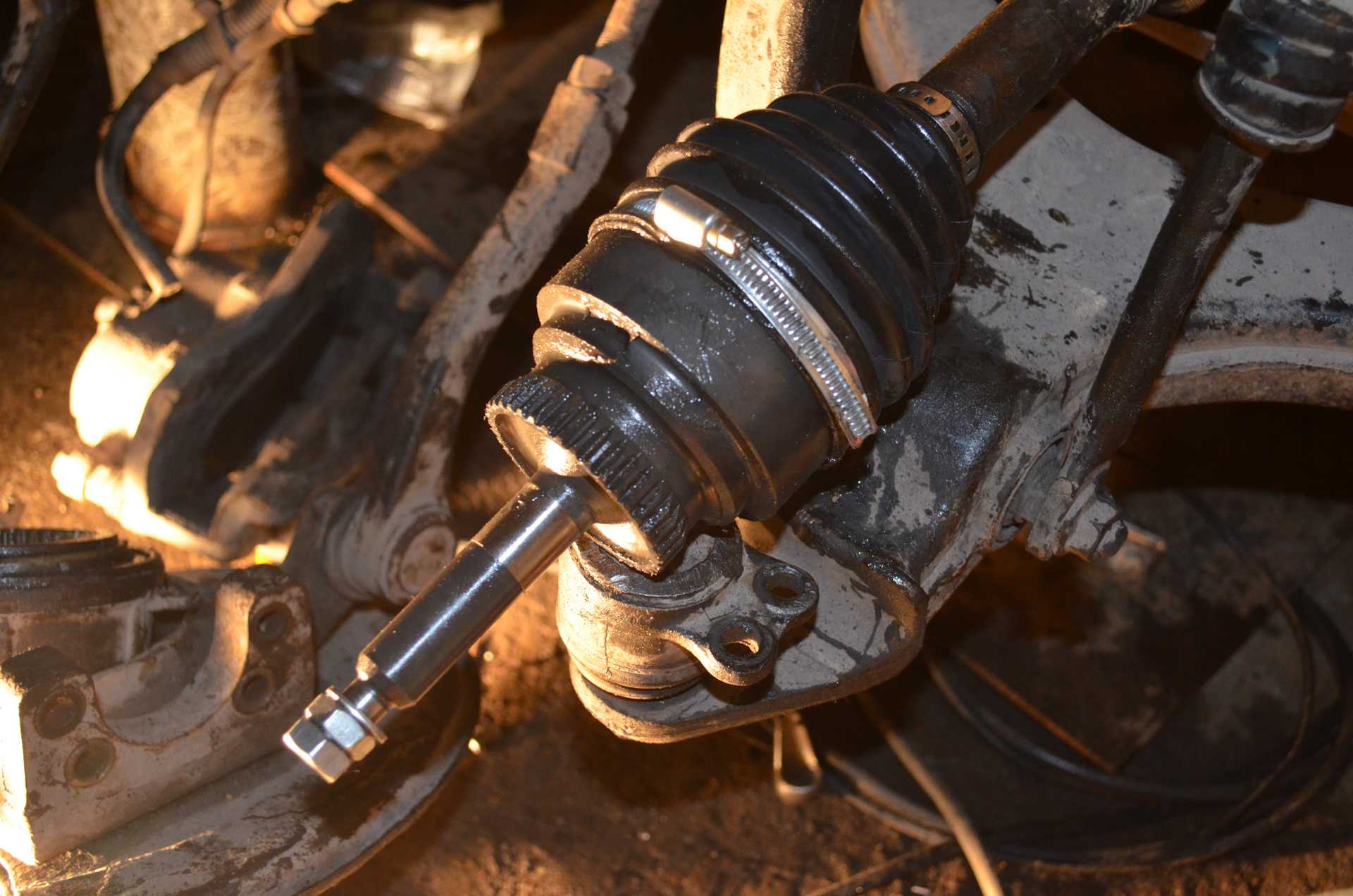

Так как мы для большего удобства при доступе к наружному ШРУСу открутили стойку, теперь необходимо позаботиться о закрепление суппорта тормозного диска (чтобы он не висел на тормозном шланге, так как он может просто оборваться). Для этого найдите проволоку, изготовьте из нее крючок и закрепите суппорт на амортизаторе. Естественно, предварительно нужно извлечь хвостовик вала привода из ступицы. Скорее всего, он не пойдет, поэтому воспользуйтесь молотком и выбейте его.
Чтобы не сливать масло из коробки передач и не трогать посадку вала в шестерне дифференциала, мы не будем вынимать привод ШРУСа. Вполне возможно произвести замену всех элементов, пока вал находится на автомобиле. Для этого мы максимально освободили рабочее пространство и облегчили доступ к наружной гранате.

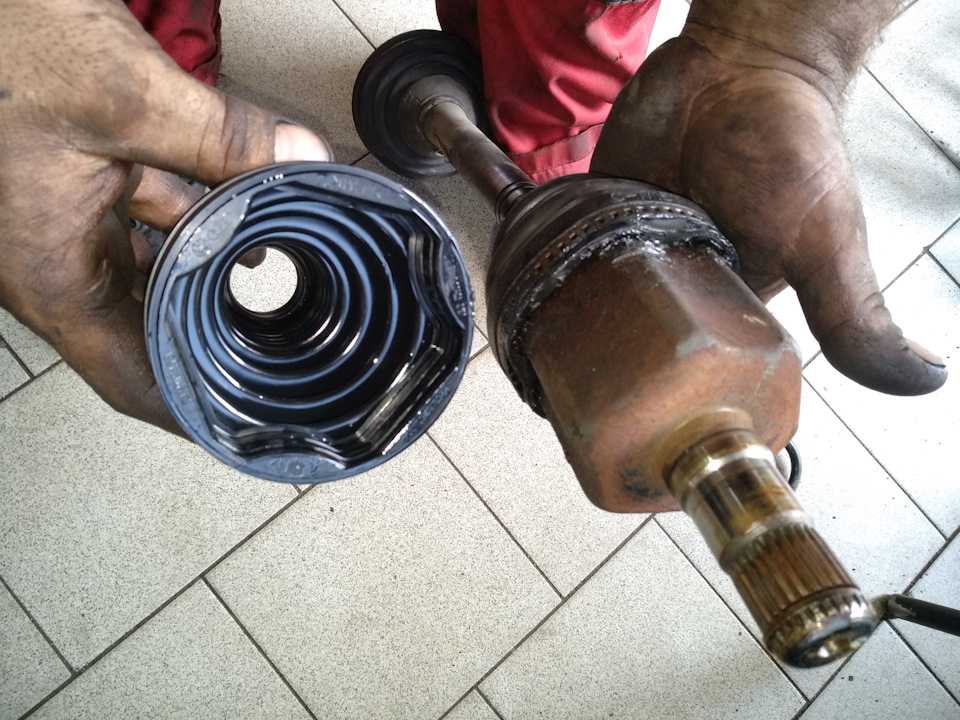

Итак, срежьте хомуты крепления пыльника и разрежьте сам пыльник для более удобного и быстрого его снятия. Далее, снимите стопорное кольцо.

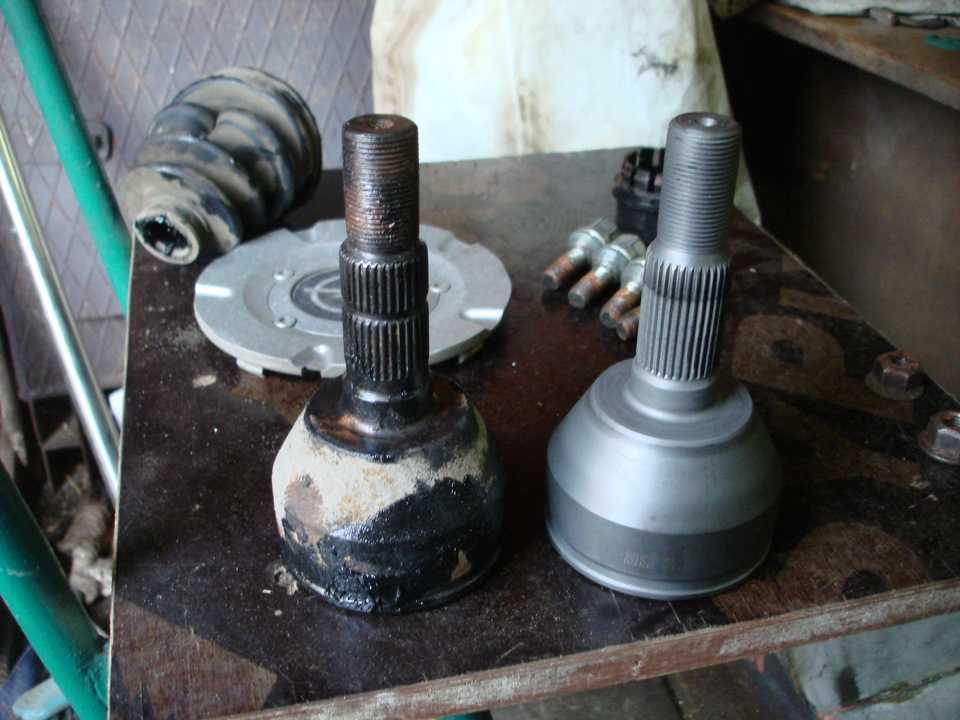

Далее, необходимо снять сам шарнир. Так как старый нам уже не пригодится — молотком выбивайте наружный ШРУС с посадочного места. Далее, тщательно отчистите вал от следов грязи и старой смазки керосином и наденьте новый пыльник и новое стопорное кольцо.
Новый наружный ШРУС набейте смазкой, чем больше — тем лучше. Большое количество смазки продлит долговечность шарнира.

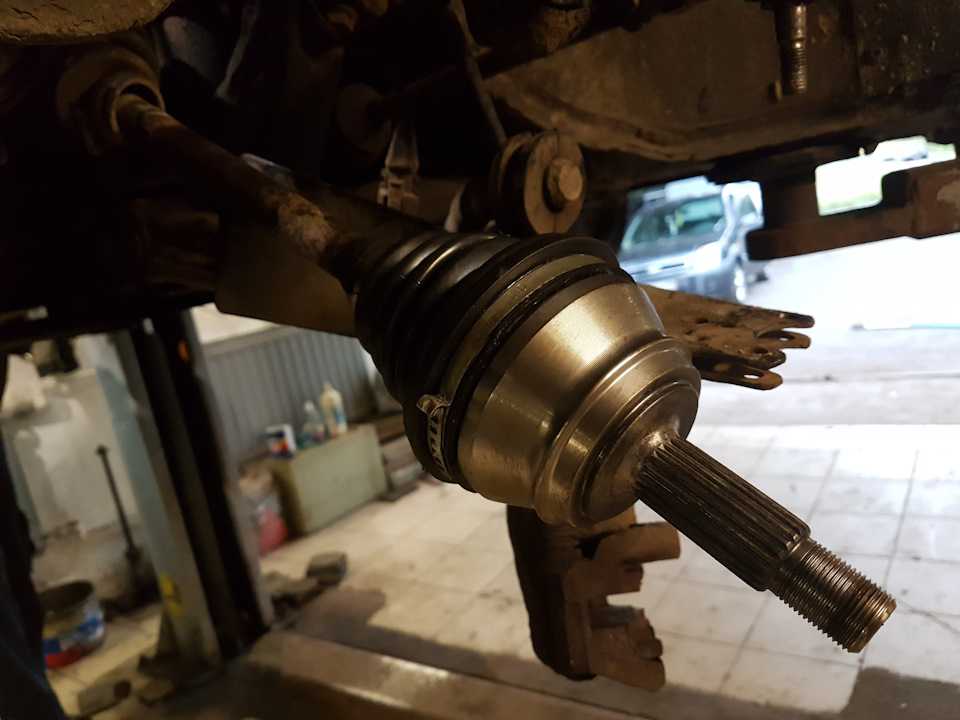

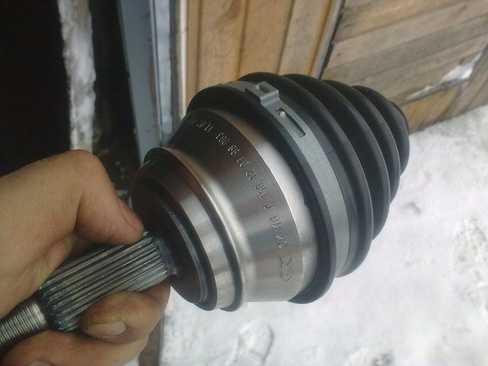

Затем натяните пыльник на гранату, надежно затяните хомуты. Сборка автомобиля производится в обратной последовательности. Если у вас остались вопросы по замене наружного ШРУСа на автомобиле Хендай Солярис, то посмотрите следующее видео:
Источник
Наружный и внутренний пыльник шруса
Внутренний пыльник. С завода левый и правый имеют разные артикулы 49542-1R001 (правыый), 49543-1R001 (левый). Визуально не отличаются, в чем разница — не понятно. Все аналоги имеют один артикул как для правой, так и левой стороны.
На замену старому пыльнику часто покупают самые дешевые варианты. Ресурс большинства таких составляет считанные месяцы. Из-за копеечной детали можно потерять сам шрус. Ниже на изображении красным отмеченны низкокачественные производители, зеленым — то, что можно ставить. По не отмеченным, информации нет.
Отлично зарекомендовали себя пыльники японской фирмы MARUICHI или 1-56. На нашу машину пыльники они не делают. Удалось подобрать его от Мазды. Соотношение цена-качество отличное.
Часто возникает ситуация, когда пыльник нужен здесь и сейчас, возможности заказать и ждать нет. Приходится подбирать в магазинах из того, что есть. Здесь помогут размеры. Допуски все на фото.
При подборе не запутайтесь и помните, что для внутрненней гранаты пыльник под трипойд (справа на фото) а не круглый.
Пыльник наружного шруса. С ним ситуация странная. Если внутренний пыльник, который служит всегда дольше, продают отдельно, то наружный в оригинале продается только в сборе с самой гранатой и полуосью!
Всегда можно подобрать что-то от другого производителя. Некачественных вариантов полно, с качественными все намного сложней. Пробовали MANDO, MARUICHI, но в размер подобрать не получалось. Близко, но не то.

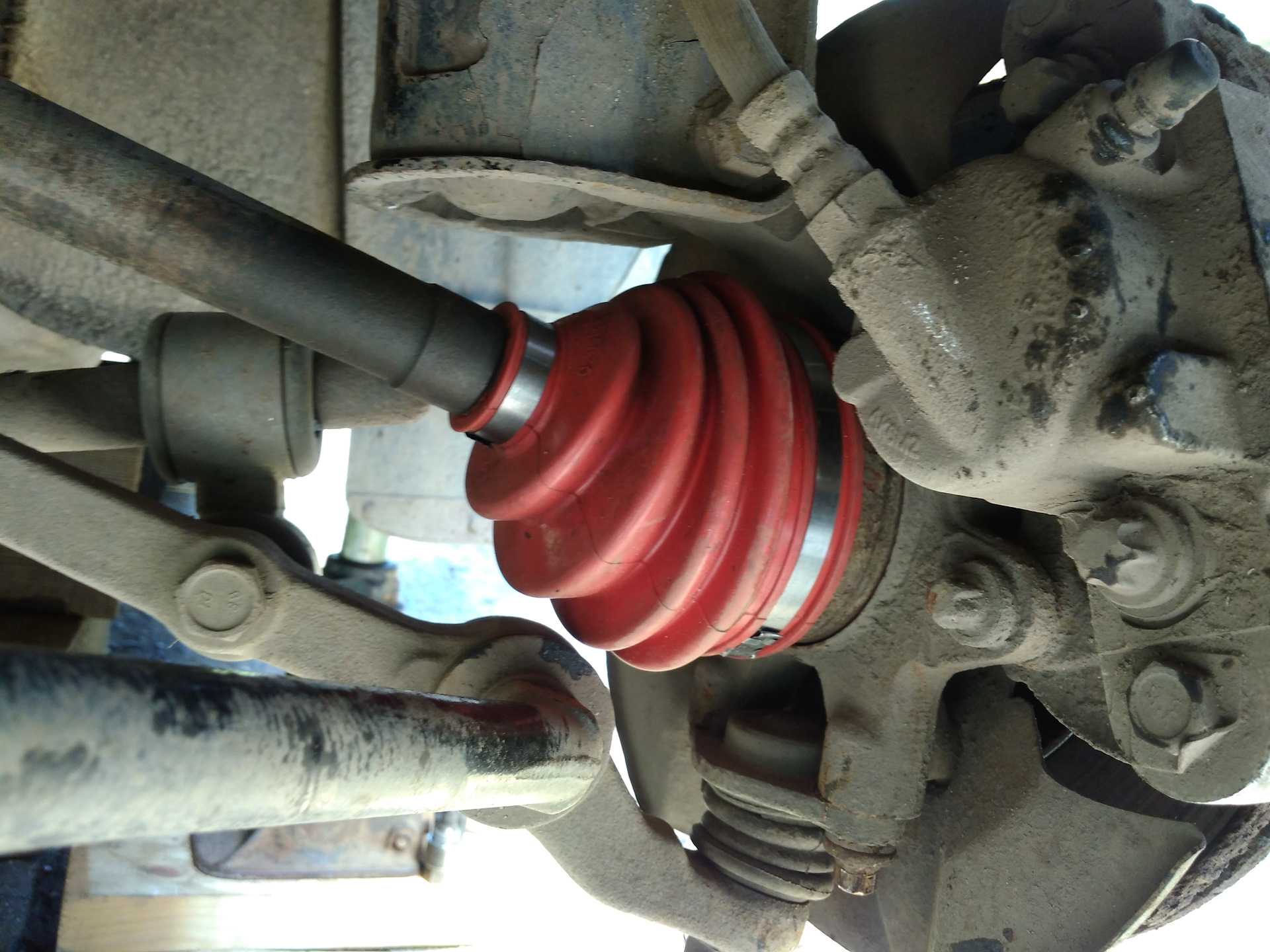

Несколько лет использовали универсальный пыльник, его можно установить на машину, не снимая привода и гранаты. Когда они только появились, качество было. Сегодня его нет вообще. Ходит несколько месяцев. Предложат такое на СТО, лучше отказаться.
Производитель этого пыльника постоянно переименовывается. Сегодня они называются ERT и Autofren. Наверное, через какое-то время название снова изменится и продавцы будут рассказывать, что это не то, что было раньше.
В качестве замены оригиналу сегодня используем пыльник компании TRIALLI артикул FG0806. Контора китайская, не так давно появилась на российском рынке. Пока качество есть, но будет ли оно в будущем? Время покажет.
Если есть желание подобрать что-то свое, привожу допуски на размеры.
Источник
Устройство и внешний вид
Еще до того как вы столкнетесь с проблемами в вашем автомобиле, важно понимать, как он устроен. Именно поэтому прежде чем рассказать о неисправностях в наружной гранате или о методах их устранения, необходимо показать общее строение провода
Особенно познавательным этот абзац окажется для тех, кто впервые сталкивается с понятием шарнир равных угловых скоростей или аббревиатурой ШРУС. Итак, на фото ниже изображен привод ШРУС в сборе. На фотографии подписаны все основные элементы привода.

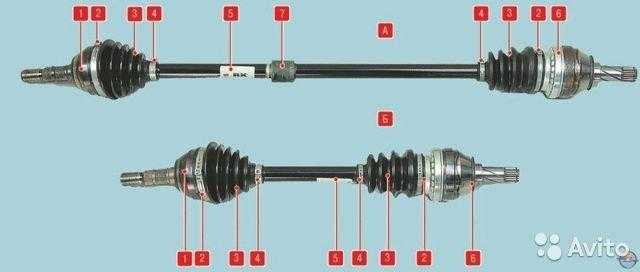

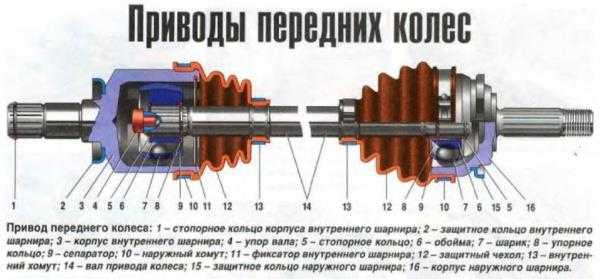

Конечно же, недостаточно посмотреть на что-то, чтобы понять его устройство и принцип работы. На следующей фотографии вы сможете увидеть привод ШРУС в разрезе, с обозначенными всех деталей, которые составляют его конструкцию.

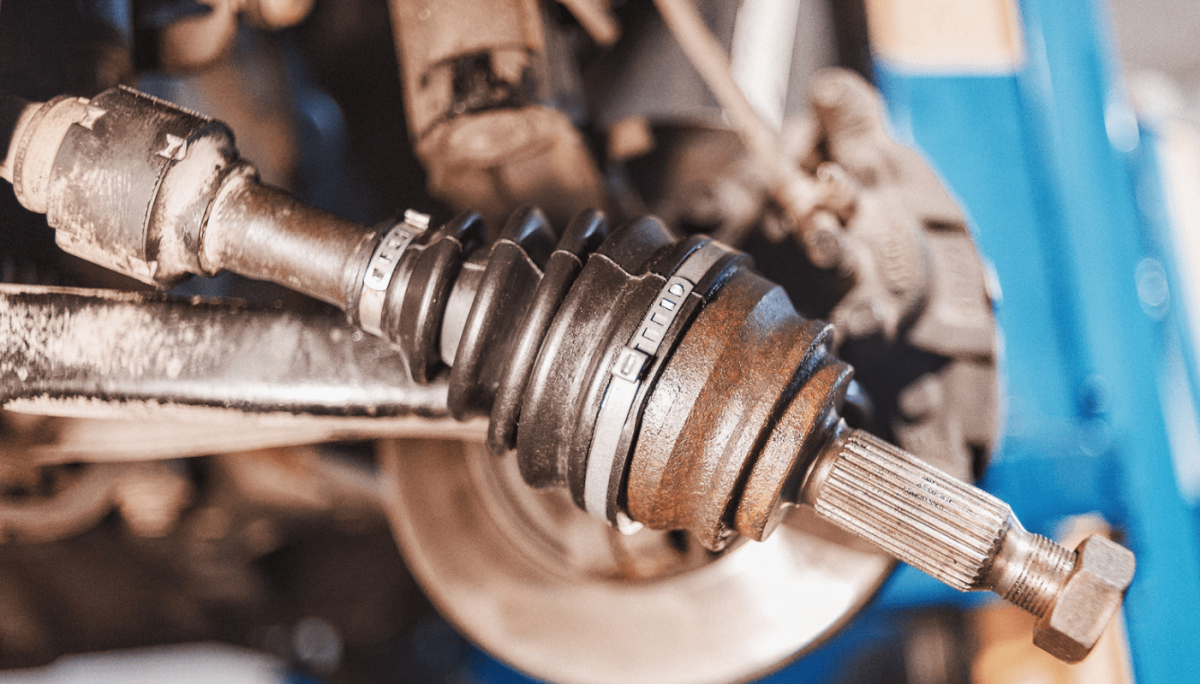

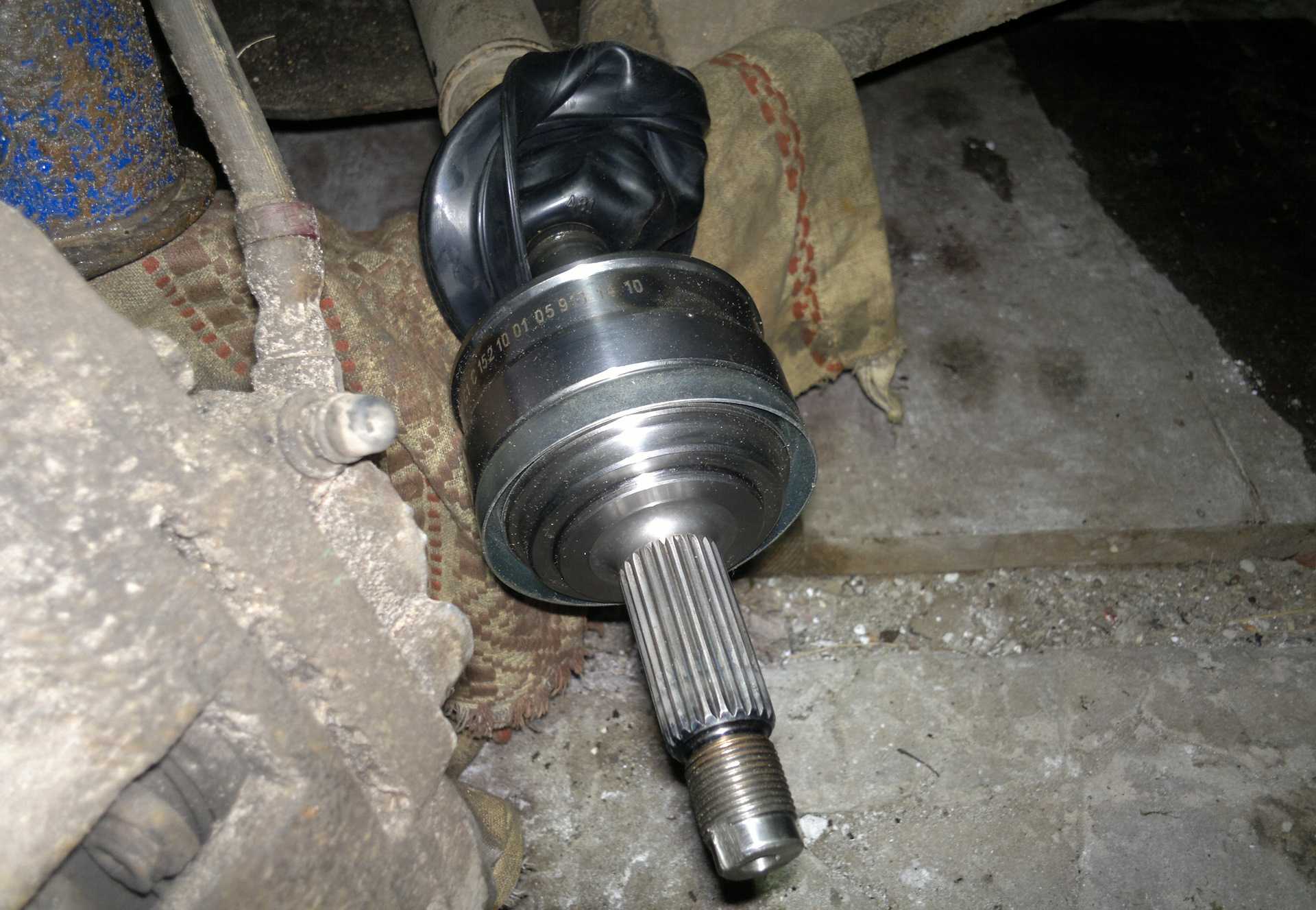

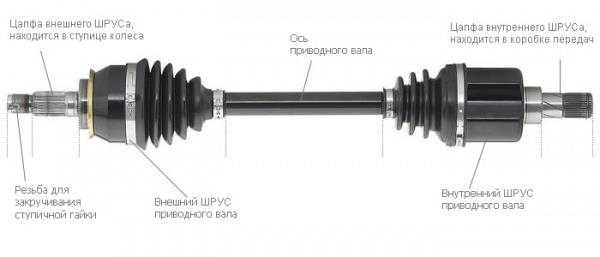

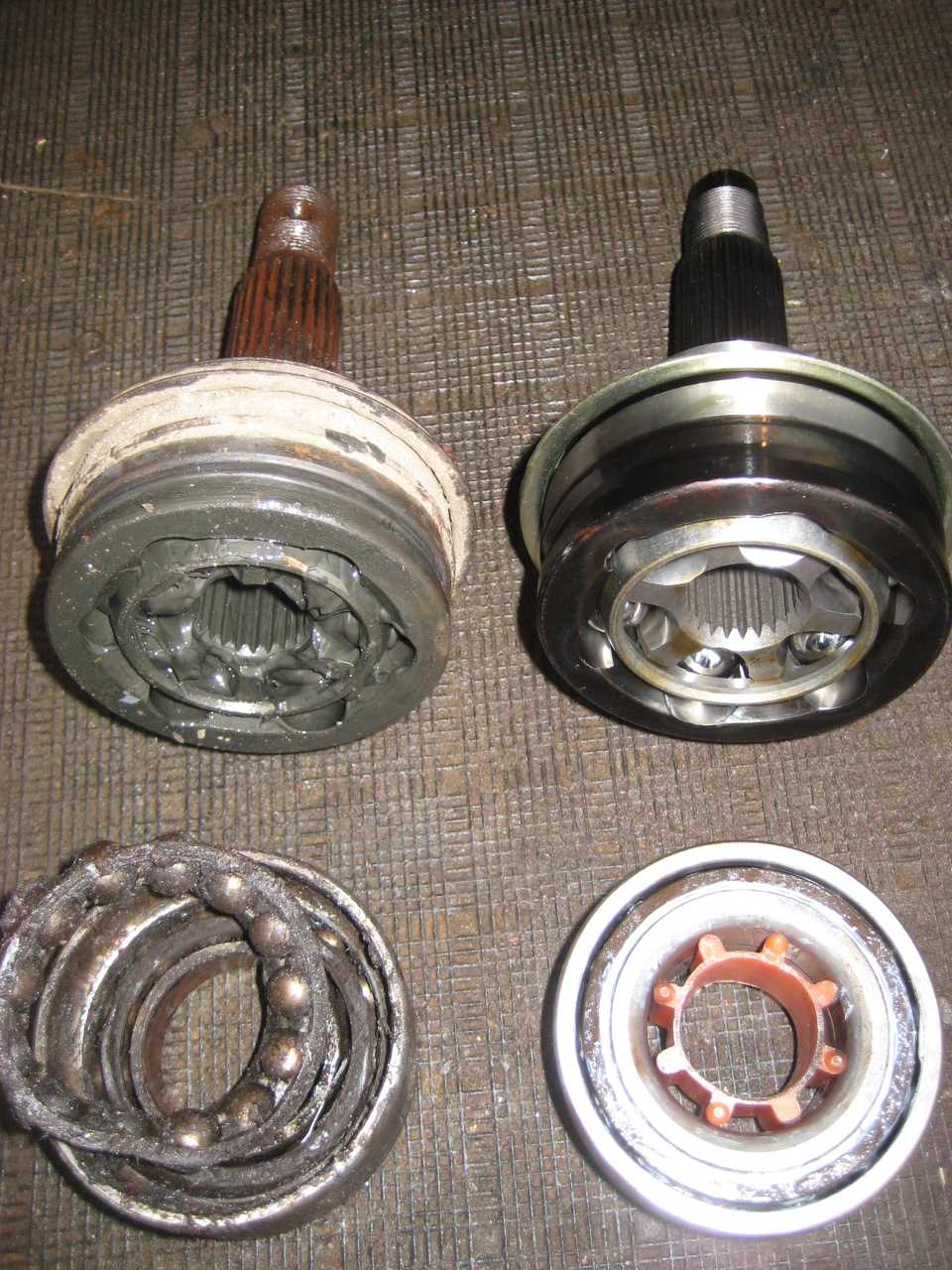

Как видно из фотографий выше, привод имеет два ШРУСа: один внешний или наружный, второй — внутренний. Когда в разговоре речь заходит о ШРУСах, то вы можете услышать термин «граната» — это народное название ШРУСа (очевидно, из-за определенного наружного сходства).

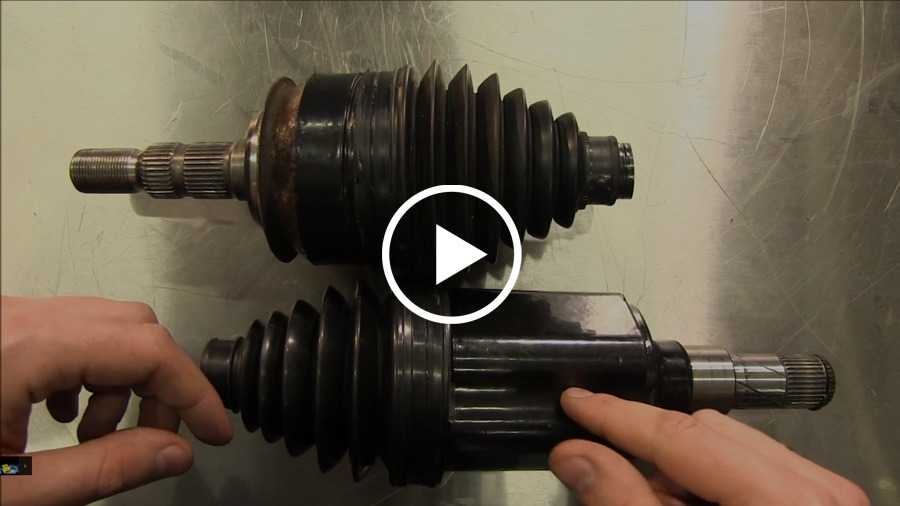

Также предлагаем вам ознакомиться с видео, на котором видна работа всех элементов ШРУСа:
Принцип работы привода ШРУС очень прост : вал находится в зацеплении с дифференциалом, который и передает крутящий момент из трансмиссии на передние колеса. Внутренний ШРУС крепится к коробке передач, передний соединен с одним из ведущих колес. Очевидно, что наружная граната будет испытывать большие нагрузки и чаще взаимодействовать с окружающей средой. Такие условия работы могут привести к повышенному износу в гранате и ее более быстрому выходу из строя
Поэтому особенно важно следить за состоянием наружного ШРУСа и наблюдать изменения в его работе и возможные неисправности
Замена
Столкнувшись с ситуацией, когда неисправность в наружной гранате невозможно исправить ремонтом, необходимо будет заменить весь наружный шарнир. Так как особенностей, связанных со снятием и установкой гранаты на вал бывает достаточно много для каждой конкретной марки и модели автомобиля, разберем замену на примере одной из самых популярных и распространенных машин на российском рынке. Далее, речь пойдет о замене наружного ШРУСа на Хендай Солярис, но это не значит, что описанный процесс не будет полезен владельцам автомобилей других марок.
Для замены вам понадобится
Прежде всего, необходимо приобрести новый передний наружный ШРУС. Обычно они продаются сразу комплектом, то есть сам шарнир, пыльник, хомуты, стопорное кольцо, смазка и иногда даже ступичная гайка. Оригинальный наружный ШРУС на Хендай Солярис имеет артикул 495261R001 или 495261R002. Вот так будет выглядеть комплект нового наружного ШРУСа:
Также в процессе замены вам пригодится: домкрат, балонник, набор ключей, отвертка, пассатижи, молоток и WD-40.
Процесс замены
Найдите сухое помещение с ровным полом, в идеале проводите работы в гараже, оборудованном смотровой ямой либо подъемником. Сорвите гайки крепления колеса и ступичную гайку. Поддомкратьте автомобиль, для большей надежности установите под него еще одну опору. Затем открутите гайки и снимите колесо (его, кстати, можно использовать в качестве дополнительной опоры). Теперь с помощью отвертки и пассатижей извлеките стопорное кольцо и открутите ступичную гайку.
Открутите болт крепления датчика частоты вращения колес и снимите датчик.
Далее, необходимо открутить стойку и крепления тормозного шланга.
Далее, предстоит открутить рулевую тягу и впрессовать шаровую опору из кулака. Для этого сначала открутите крепежную гайку шарового пальца, а затем снимите наконечник рулевой тяги. Более подробно процесс снятия наконечника рулевой тяги вы можете увидеть в видеоуроке по их замене:
Теперь вытащите шаровую опору из поворотного кулака и снимите ее. Опять же более подробно процесс снятия шаровой опоры вы можете увидеть на видео по ее замене на автомобиле Хендай Солярис:
Так как мы для большего удобства при доступе к наружному ШРУСу открутили стойку, теперь необходимо позаботиться о закрепление суппорта тормозного диска (чтобы он не висел на тормозном шланге, так как он может просто оборваться). Для этого найдите проволоку, изготовьте из нее крючок и закрепите суппорт на амортизаторе. Естественно, предварительно нужно извлечь хвостовик вала привода из ступицы. Скорее всего, он не пойдет, поэтому воспользуйтесь молотком и выбейте его.
Чтобы не сливать масло из коробки передач и не трогать посадку вала в шестерне дифференциала, мы не будем вынимать привод ШРУСа. Вполне возможно произвести замену всех элементов, пока вал находится на автомобиле. Для этого мы максимально освободили рабочее пространство и облегчили доступ к наружной гранате.
Итак, срежьте хомуты крепления пыльника и разрежьте сам пыльник для более удобного и быстрого его снятия. Далее, снимите стопорное кольцо.
Далее, необходимо снять сам шарнир. Так как старый нам уже не пригодится — молотком выбивайте наружный ШРУС с посадочного места. Далее, тщательно отчистите вал от следов грязи и старой смазки керосином и наденьте новый пыльник и новое стопорное кольцо.
Новый наружный ШРУС набейте смазкой, чем больше — тем лучше. Большое количество смазки продлит долговечность шарнира.
Затем натяните пыльник на гранату, надежно затяните хомуты. Сборка автомобиля производится в обратной последовательности. Если у вас остались вопросы по замене наружного ШРУСа на автомобиле Хендай Солярис, то посмотрите следующее видео:
Устройство и внешний вид
Еще до того как вы столкнетесь с проблемами в вашем автомобиле, важно понимать, как он устроен. Именно поэтому прежде чем рассказать о неисправностях в наружной гранате или о методах их устранения, необходимо показать общее строение провода
Особенно познавательным этот абзац окажется для тех, кто впервые сталкивается с понятием шарнир равных угловых скоростей или аббревиатурой ШРУС. Итак, на фото ниже изображен привод ШРУС в сборе. На фотографии подписаны все основные элементы привода.
Конечно же, недостаточно посмотреть на что-то, чтобы понять его устройство и принцип работы. На следующей фотографии вы сможете увидеть привод ШРУС в разрезе, с обозначенными всех деталей, которые составляют его конструкцию.
Как видно из фотографий выше, привод имеет два ШРУСа: один внешний или наружный, второй — внутренний. Когда в разговоре речь заходит о ШРУСах, то вы можете услышать термин «граната» — это народное название ШРУСа (очевидно, из-за определенного наружного сходства).
Также предлагаем вам ознакомиться с видео, на котором видна работа всех элементов ШРУСа:
Принцип работы привода ШРУС очень прост : вал находится в зацеплении с дифференциалом, который и передает крутящий момент из трансмиссии на передние колеса. Внутренний ШРУС крепится к коробке передач, передний соединен с одним из ведущих колес. Очевидно, что наружная граната будет испытывать большие нагрузки и чаще взаимодействовать с окружающей средой. Такие условия работы могут привести к повышенному износу в гранате и ее более быстрому выходу из строя
Поэтому особенно важно следить за состоянием наружного ШРУСа и наблюдать изменения в его работе и возможные неисправности
Замена наружного шруса хендай солярис
Шарниры равных угловых скоростей заменяем при их износе. Определить износ можно по характерному стуку в передней части автомобиля при движении в поворотах
Еще шарниры снимаем для замены чехлов, при появлении порывов или трещин.
Для замены потребуются инструменты: бокорезы, бородок, молоток, съемник для стопорных колец
Подготавливаем автомобиль и снимаем привод переднего колеса, как описывалось в предыдущей статье
Очищаем детали и осматриваем привод
Наружный ШРУС должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов
Внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, без рывков, заеданий и радиальных люфтов
Защитные чехлы не должны иметь трещин и разрывов
Вал привода колес не должен быть деформирован

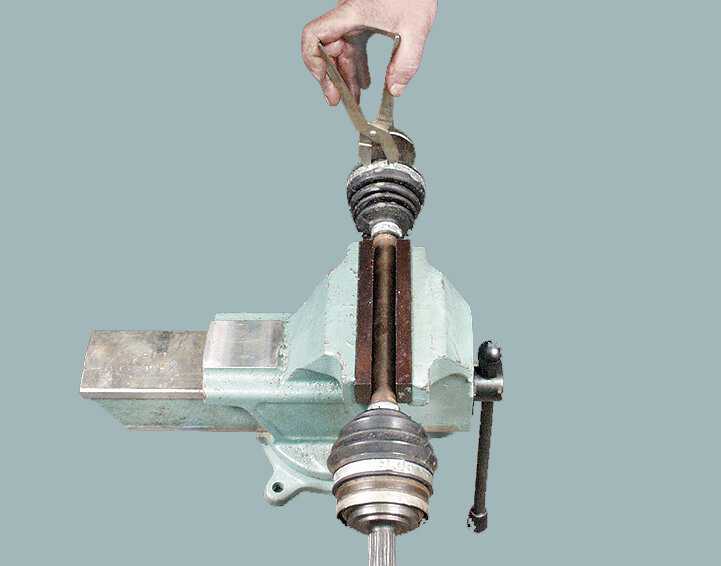

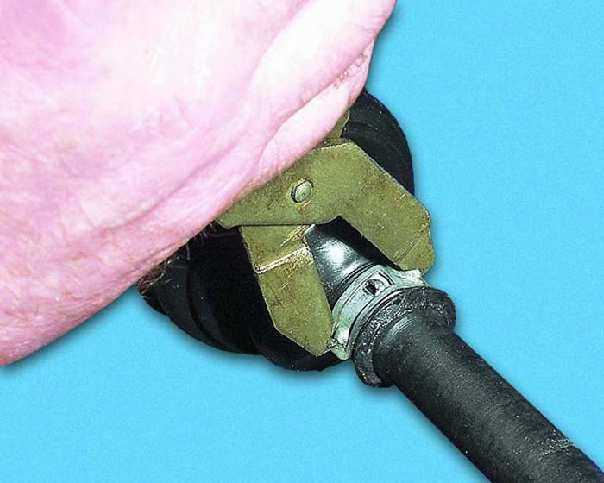

Чтобы заменить наружный шарнир, бокорезами перекусываем замок большого хомута и снимаем хомут
Хомуты одноразовые и обычно входят в комплект нового шарнира
Таким же образом снимаем малый хомут крепления чехла
Сдвигаем чехол с корпуса шарнира

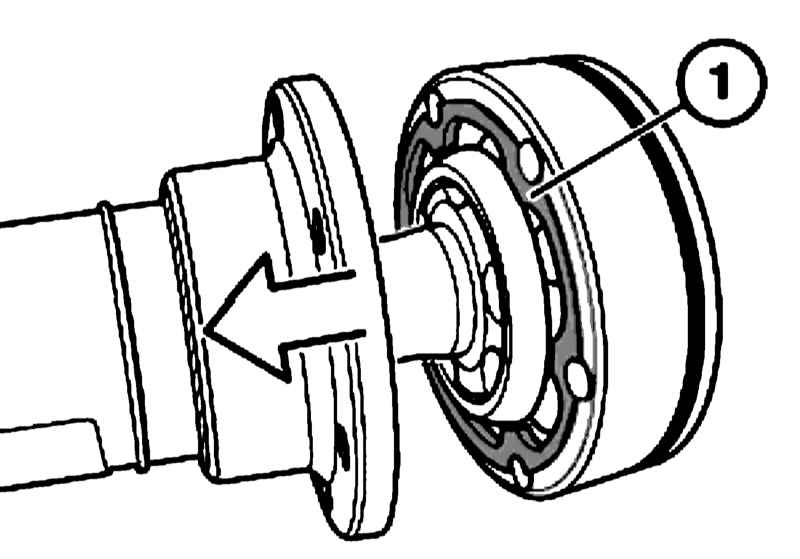

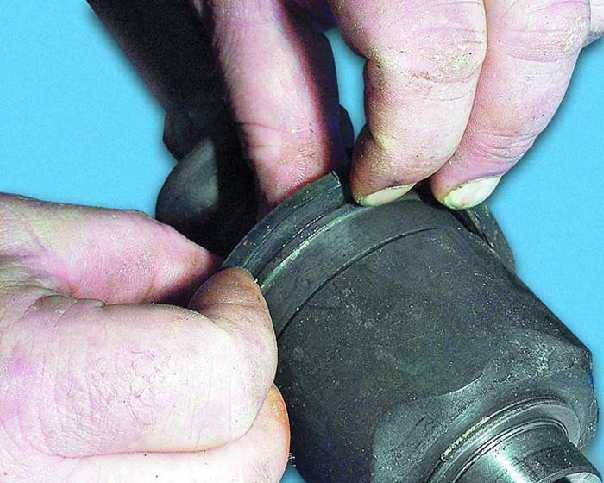

Сбиваем через бородок обойму шарнира, которая стопорится стопорным кольцом
Снимаем стопорное кольцо. При сборке кольцо заменяем

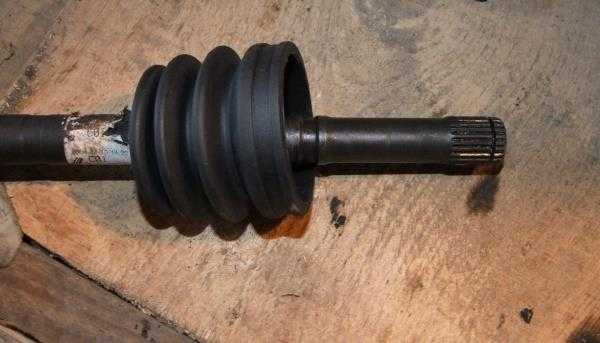

Снимаем с вала привода защитный чехол
После установки шарнира на вал, заполняем его полость смазкой в количестве 135±6 грамм
Можно использовать смазку ШРУС-4
Устанавливаем чехол наружного шарнира и шарнир в обратном порядке
Замена внутреннего ШРУС
Для снятия внутреннего шарнира привода правого колеса снимаем хомут крепления чехла шарнира к его корпусу
Снимаем малый хомут чехла
Отсоединяем от привода корпус внутреннего шарнира

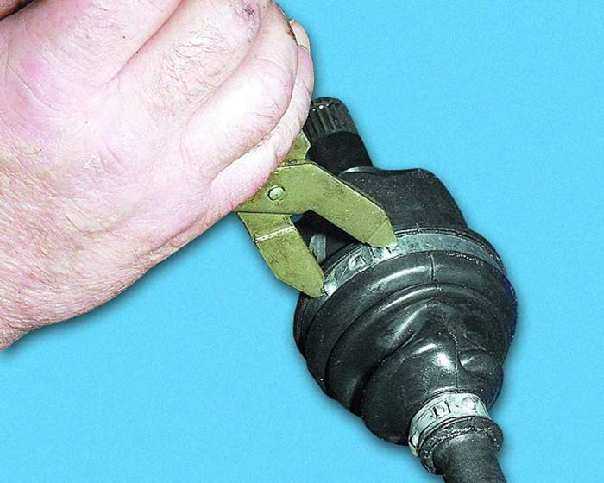

Разжимаем съемником стопорное кольцо ступицы шарнира
И снимаем кольцо, выведя его из проточки вала
Снимаем со шлицов вала ступицу с роликами
Снимаем с вала защитный чехол
При установке шарнира нужно обязательно заменять чехол на новый
Промываем все детали керосином до полного удаления старой смазки
Заполняем внутреннюю полость и чехол смазкой в количестве 145±6 грамм
Собираем внутренний шарнир в обратной последовательности.
