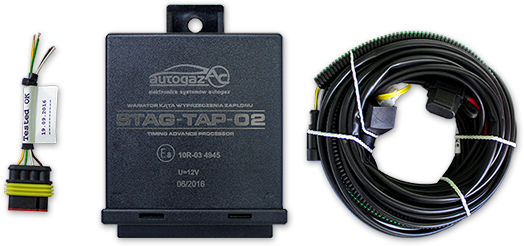

Вариатор опережения зажигания

Способы установки угла опережения зажигания на авто

Для настройки используют методики:

• при помощи специального прибора;
• подключения лампы накаливания;
• по звуку работы;
• по искре.

По стробоскопу

Стробоскоп представляет собой оптический прибор, позволяющий контролировать момент подачи искры.

… о диагностике с помощью стробоскопа

Для настройки необходимо выставить метки на шкиве коленчатого вала на требуемый угол, проверить положение бегунка в распределителе.

Затем следует подключить приспособление к батарее (с соблюдением полярности) и установить датчик на провод 1 цилиндра. Перед тем как проверить корректность угла, необходимо подсоединить дополнительный кабель к выводу катушки зажигания, соединенному с прерывателем или коммутатором.

Алгоритм корректировки раннего или позднего зажигания при использовании стробоскопа:

1. Очистить поверхности шкива и картера двигателя от грязи, закрывающей насечки для настройки зажигания. Положение меток зависит от модели автомобиля.
2. Запустить и прогреть мотор до рабочей температуры.
3. Снять крышку распределителя и убедиться в корректном положении бегунка.
4. Нажать на кнопку на боковой стороне прибора и направить световую метку на шкив, нанесенная метка не должна скакать и восприниматься неподвижной. Оценить положение светового пятна относительно насечки на лобовой крышке.
5. Произвести корректировку угла (в случае необходимости) и повторно проверить настройки.

Стробоскоп контролирует момент подачи искры при определении раннего или позднего зажигания

По контрольной лампочке

При отсутствии специального оборудования владелец может выставить зажигание по лампочке. Методика отличается пониженной точностью и используется при ремонте в пути. Для выполнения работ понадобится лампа накаливания, рассчитанная на 12 В, патрон с проводами длиной 400-500 мм и набор гаечных ключей.

Чтобы узнать момент подачи искры, необходимо:

1. Выставить поршень в 1 цилиндре в верхнее положение (например, по меткам на приводе газораспределительного механизма или по насечками на шкиве коленчатого вала либо маховика).
2. Подключить лампочку к выводу на катушке, соединенному с прерывателем или коммутатором.
3. Подсоединить противоположный провод к отрицательному полюсу батареи или кузову.
4. Ослабить крепление распределителя, включить зажигание и вращать узел до момента включения лампы.
5. Затянуть крепление и проверить корректность настройки.

На слух

При регулировке мастер улавливает признаки раннего или позднего зажигания путем вращения распределителя относительно основания на запущенном и прогретом моторе. Необходимо добиться максимальных оборотов холостого хода без провалов, а затем затянуть крепежный болт трамблера.

… о диагностике на слух

Методика не отличается высокой точностью, требует от настройщика опыта и хорошего слуха и используется в случае ремонта на дороге.

По искре

Технология идентична регулировке при помощи лампы, но предусматривает снятие свечи из 1 цилиндра (поршень находится в верхней точке). Затем необходимо включить зажигание и вращать распределитель, определяя момент появления искры. Потом следует затянуть крепление, установить свечу в колодец и проверить корректность работы.

Применение стробоскопа для проверки дизельных двигателей

Для установки опережения зажигания дизельного двигателя используется похожая методика, однако здесь для определения момента впрыска топлива используется пъезодатчик, устанавливаемый на топливную магистраль первого цилиндра. При подаче топлива от ТНВД к форсунке, топливная трубка испытывает толчок и на очень короткое время расширяется — это кратковременное увеличение диаметра трубки фиксируется датчиком и используется для регулировки опережения зажигания.

Как и в случае с бензиновым двигателем, угол опережения впрыска топлива в камеру сгорания определяется по установочным меткам, которые в каждом конкретном двигателе должны иметь строго определенное положение. При несовпадении меток необходимо провести регулировку с помощью установленной на ТНВД муфты опережения зажигания (МОЗ).

Однако, как нетрудно понять, такая методика подходит лишь для традиционных систем впрыска топлива, а для современных моторов с системой Common Rail или насос-форсунками этот способ неприменим. В таких двигателях присутствуют электронные блоки управления и регулировки проводятся с их помощью. Хотя определение положения установочных меток даже в самых современных двигателях осуществляется с помощью все того же стробоскопа.

Правильно выставленное опережение зажигания — залог легкого пуска и бесперебойной работы двигателя. А благодаря стробоскопу выполнить все необходимые регулировки можно без помощи специалистов.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.

На всех механических транспортных средствах помимо основных указателей поворота должны присутствовать вспомогательные огни — боковые повторители поворота. Все о повторителях, их классификации, устройстве, характеристиках и работе, а также о подборе и замене данного типа приборов — читайте в статье.

Источник

Момент зажигания

Момент зажигания — это момент образования искры между электродами свечи зажигания. Величина момента зажигания определяется в градусах угла поворота кривошипа (шатунной шейки) коленчатого вала по отношению к верхней мертвой точке поршня. Эта величина именуется угол опережения зажигания — угол поворота кривошипа от момента, при котором на свече зажигания происходит искрообразование, до занятия поршнем верхней мертвой точки. Величина угла опережения зажигания зависит от режима работы двигателя, который, с учетом задержки воспламенения рабочей смеси, должен обеспечивать оптимальное изменение давления в цилиндре во время сгорания смеси. Следовательно, момент зажигания должен быть выбран так, чтобы основной процесс сгорания и, соответственно, пик давления в цилиндре, происходили вскоре после прохождения поршнем верхней мертвой точки. Соответственно, воспламенение сжатой рабочей смеси в цилиндре осуществляется непосредственно перед верхней мертвой точкой поршня.

При максимально возможном крутящем моменте и незначительном содержании вредных примесей в отработавших газах необходимо обеспечить минимальный расход топлива. При этом не должно происходить детонационное сгорание.

В индуктивной (контактной) системе зажигания регулировка угла опережения зажигания осуществляется механически в распределителе зажигания. Так как при увеличении частоты вращения коленчатого вала увеличивается задержка воспламенения рабочей смеси, угол опережения зажигания настраивается как «ранний» с помощью центробежного регулятора. Это необходимо, так как при одинаковом составе горючей смеси задержка воспламенения остается постоянной, и вследствие этого, при росте частоты вращения всегда необходим более «ранний» момент зажигания. В двигателях с непосредственным впрыском бензина и послойным образованием рабочей смеси диапазон изменений момента зажигания посредством окончания впрыскивания и времени, необходимого для подготовки смеси, сильно ограничен. Одновременно время задержки воспламенения увеличивается, если смесь в районе свечи зажигания является бедной. Для решения подобной проблемы иногда используют установку второй свечи зажигания в камере сгорания. Кроме того, необходимо соблюдать оптимальный температурный режим работы свечи зажигания, что достигается точной регулировкой зазора между центральным и боковым электродами свечи.

В прерывателе-распределителе контактной системы зажигания, кроме регулировки угла опережения зажигания с помощью центробежного регулятора, то есть в зависимости от частоты вращения коленчатого вала, необходимо обеспечить аналогичную регулировку в зависимости от нагрузки на двигатель. Для этого в распределитель встроен вакуумный регулятор угла опережения зажигания (вакуумный корректор), соединенный с впускным коллектором и реагирующий на изменение разрежения воздуха, то есть на изменение нагрузки.

В диапазоне частичных нагрузок воспламенение рабочей смеси должно происходить раньше, чем при полной нагрузке с богатой горючей смесью. В режиме холостого хода и при движении накатом, как правило, происходит увеличение задержки воспламенения рабочей смеси.

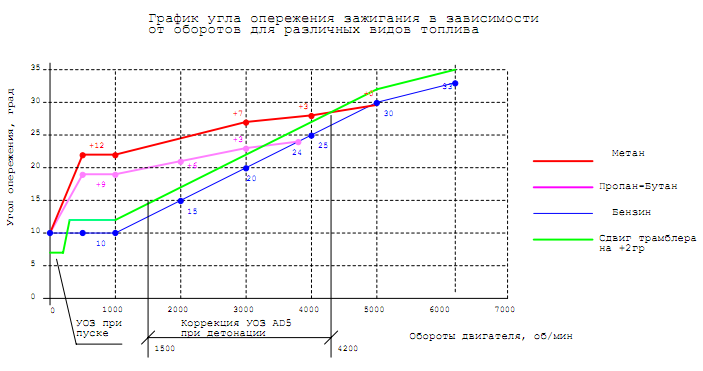

Графическое изображение изменения угла опережения зажигания представлено на рисунке.

При использовании системы электронного зажигания возможен более гибкий выбор момента зажигания. При этом обеспечивается лучшая регулировка режимов работы двигателя. Подбор данных для такой регулировки, которая может состоять более чем из 4000 отдельных значений, происходит с помощью испытаний двигателя в различных режимах работы с изменениями параметров (частота вращения коленчатого вала, угол опережения зажигания и др.).

При испытаниях меняется также нагрузка на двигатель, под которой в данном случае понимается отношение фактического расхода воздуха на каждый цилиндр к теоретическому расходу воздуха.

По результатам испытаний создается программа для работы электронных блоков управления двигателем. В эксплуатации угол опережения зажигания корректируется в зависимости не только от нагрузки на двигатель и дорожных условий. Учитываются также температуры двигателя и воздуха, работа дополнительного оборудования автомобиля и многие другие параметры.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

• снимите крышку трамблёра;
• открутите гайку его крепления;
• вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
• прижмите юбку трамблёра гайкой и поставьте крышку.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:

• мотор заводится с трудом;
• повышенный уровень расхода топлива;
• мотор не может развить мощность;
• в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
• мотор слабо реагирует на нажатие педали газа;
• ДВС перегревается;
• мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Ход процедуры: инструкция

Примечательно, что правильное выставление гарантирует проведение операции при помощи одного из вспомогательных приспособлений. Лучше и проще всего будет воспользоваться стробоскопом, поскольку он обеспечит наибольшую точность и корректность работы силового агрегата. После завершения всех шагов для подготовки и подсоединения прибора следует провести достаточно простые действия:

1. Завести двигатель внутреннего сгорания и оставить на холостом ходу с небольшим числом оборотов. Их номинальное количество не должно превышать 800 об./мин. Мониторить их можно на тахометре.
2. Установить и направить луч стробоскопа в специальное смотровое окно.
3. Установить наиболее длинную отметку на маховике вровень с нулевой отметкой.

Крутить корпус распределения нужно в правую сторону. За счет этого можно увеличивать требуемый угол опережения. А если проводить движение против направления часовой стрелки, то угол уменьшается.

Специальная шкала, которая располагается на трамблере, позволяет точно вычислить направление движения. Она имеет установленные минус и плюс и очень удобна в качестве ориентира для регулировки. Одно деление ее равняется восьми градусам, в связи с чем следует очень аккуратно регулировать. По достижении искомого угла останется только закрепить трамблер.

«Шестерка» от ВАЗ требует регулярного ухода. Одной из важных процедур в этом плане является установка правильного зажигания. Она позволит наладить работу на холостых оборотах и в движении, повысить экономичность и срок службы узлов и агрегатов. Поэтому не стоит пренебрегать этим видом ремонта, надеясь на авось, так как неисправность в дальнейшем может полностью вывести машину из строя.

Влияние УОЗ на выбросы выхлопных газов

Угол опережения зажигания влияет не только на расход топлива и момент, но и на состав выхлопных газов:
с его увеличением возрастает содержание углеводорода (НС) и окислов азота (NOx) в выхлопе.
Это связано с ростом температуры сгорания.

При работе на обедненных смесях, используемых все чаще, требуется больший угол опережения зажигания,
чтобы компенсировать меньшую скорость горения.
Так будет обеспечено снижение потребления топлива и высокий крутящий момент, но смесью нужно управлять очень точно,
чтобы добиться лучшего компромисса в отношении экологичности выхлопа.

Эффективность снижения выбросов отработавших газов при смещении УОЗ для бензина АИ-95-К5 Газпромнефть: а) изменение коэффициента Кge (удельный расход топлива), б) изменение коэффициента KCH (углеводорода), в) изменение коэффициента KNOx (оксиды азота).

В современных ДВС УОЗ меняется в зависимости режима работы мотора.
При его росте значительно возрастает температура сгорания, что в свою очередь вызывает повышение окислов азота NOx.
При уменьшении процесс сгорания смещается на такт расширения.
Температура отработавших газов также повышается в конце расширения. Это способствует более полному окислению СН.

Работа стробоскопа для установки зажигания из фотовспышки или фонарика

Согласно схеме, после подключения проводов питания к АКБ конденсатор C1 начинает быстро заряжаться через резистор R3. По достижению определенной степени заряда напряжение через резистор R4 и светодиоды начинает поступать на базу открывающегося транзистора. В этот момент должно сработать реле Р1. Замыкаясь, контакт реле готовит цепь, которую составляют тиристор, контакт реле Р1, светодиоды и конденсатор С1. Через делители R1 и R2 на управляющий электрод тиристора поступает импульс от контакта X1.

Имеет место открытие тиристора, в следствие чего происходит быстрый разряд конденсатора через светодиоды. Наблюдается яркая вспышка фонарика.

Посредством резистора R4 и тиристора база транзистора подключается к общему проводу, отчего происходит закрытие транзистора и отключение реле. В то же время период свечения светодиодов увеличивается на несколько миллисекунд благодаря тому, что контакт размыкается не сразу — из-за незначительной инертности и остаточной намагниченности якоря реле. После того, как контакт все же размыкается, тиристор обесточивается. Электрическая схема возвращается в исходное состояние, пока не пройдет новый импульс. Путем изменения емкости используемого конденсатора можно изменять время свечения светодиодов: больше емкость — дольше и ярче светятся, но более заметен шлейф от метки на маховике.

Краткая история автомобиля

Волга была мечтой каждой советской семьи, но рядовой житель не мог ее себе позволить. Этот автомобиль стал следующим поколением марки ГАЗ-21. Много разработок и опытных образцов было сделано с 1960 по 1967 год.

Рассматривались варианты многих моторов, в том числе и двигатель V-8 для газ 24, но, в конце концов, осталось лишь два варианта: рядный четырехцилиндровый с V = 2,5 л и 4-МКПП и 5,5 с 3-АКПП. Дизайн кузова был произведен на основании американской школы и автомобиль стал похож на своих американских собратов, таких как: Plimouthe Volare, Dodge Dart, Chevrolet Nova.

Так выглядит коробка передач для Волги газ 24

Со временем, эта модель получила широкое распространение в таксопарках, медицинских учреждениях, милиция, ну, а знаменитой «Черной Волгой» пользовались чиновники и правоохранительные службы.

ТНВД размера P

Рядный ТНВД размера (типа) Р был также разработан для обеспечения высокого пикового давления впрыска. Подобно ТНВД типа MW, он является насосом закрытого типа и крепится к двигателю с помощью основания или фланца. В случае ТНВД типа Р, сконструированных для пикового давления впрыска 850 бар, гильза (2) вставляется во фланцевую втулку, которая уже снабжена резьбой для держателя нагнетательного клапана (1). При этой версии установки гильзы сила уплотнения не дает нагрузку на корпус насоса. Регулировка предварительного хода производится так же, как и у ТНВД типа MW.

Рядные ТНВД, рассчитанные на невысокое давление впрыска, используют обычное наполнение топливной магистрали. При этом топливо проходит топливные магистрали отдельных гильз одну за другой и в направлении продольной оси ТНВД. Топливо поступает в магистраль и выходит через систему возврата топлива.

Рассматривая в качестве примера версию Р8000 ТНВД типа Р, которая разработана для давления впрыска до 1150 бар (на стороне ТНВД), этот метод наполнения может привести к избыточной разнице температуры топлива (до 40°С) внутри ТНВД между первой и последней гильзами. Так как плотность энергии топлива уменьшается с увеличением его температуры и, в результате, с увеличением обьема, то это приведет к впрыску различного количества энергии в камеры сгорания двигателя. В связи с этим такие ТНВД используют поперечное наполнение, т.е. метод, при котором топливные магистрали отдельных гильз отделяются друг от друга с помощью дросселирующих отверстий. Это означает, что они могут наполняться параллельно друг другу (под прямыми углами к продольной оси ТНВД при практически идентичных температурных условиях).

Этот ТНВД также подсоединяется к системе смазки двигателя для смазки. ТНВД типа Р также выпускается в версиях с числом гильз (цилиндров) до 12 и подходит для работы как на дизельном, так и на других топливах.

Tags: ТНВД

Вперед Рядные ТНВД PE для альтернативного топлива

Все записи

Назад Порядок проверки технического состояния световых приборов

Что такое УОЗ

Это момент воспламенения топливно-воздушной смеси внутри камер сгорания в тот момент, когда поршень приближается к своей верхней мертвой точке.

Смотреть галерею

Угол опережения зажигания должен быть выставлен правильно. Ведь он прямым образом влияет на работу мотора. Все дело в том, что от этого угла напрямую зависит эффективность и КПД мотора. В зависимости от того, раннее или позднее зажигание, давление газов внутри системы разное.

Газы давят на поршень. А сила их давления должна достичь своего максимума тогда, когда элемент начнет движение вниз после прохождения верхней мертвой точки.

Если зажигание раннее, то топливо-воздушная смесь воспламенится, когда поршень будет в начале или середине своего пути к ВМТ. В результате, КПД двигателя значительно снижается. Давление газов будет направлять поршень вниз. Последний при этом старается двигаться к ВМТ.

Если зажигание позднее, то искра подается в тот момент, когда поршень будет двигаться вниз. В этом случае также теряется эффективность, снижается мощность мотора.

OS1R1S › Блог › Настройка ГБО-4 инструкция для чайников

Купив б/у машину «на газу» и я был счастлив, что буду экономить на топливе. В действительности я огреб кучу проблем с газовым оборудованием, которые удалось решить спустя год копания в инете, чтения форумов и посещения разных СТО по ГБО. Изложенные рекомендации, основаны на моем личном опыте самоучки, и адресованы новичкам и чайникам, кто хочет разобраться и настраивать свою машину сам.

Машина Geely CK2. Оборудование: — Редуктор Tomasetto Alaska AT-09; — Форсунки REG FAST Light (синие); — ЭБУ (электронный блок управления) Stag 4 plus.

Шаг первый – заглядываем под капот машины.

Назначение: 1) Газовый клапан: — клапан устанавливается в подкапотном отсеке между баллоном и редуктором — клапан перекрывают или открывают газовую магистраль по команде переключателя/ коммутатора/ блока управления — когда электропитание отключается, он должен находиться в закрытом положении

2) Редуктор: — испарение жидкой пропанобутановой смеси (нефтяного газа), осуществляется за счет снижения давления и теплообмена между частями редуктора, подогреваемыми жидкостью системы охлаждения — автоматическое снижение давления до рабочего уровня

3) Газовые форсунки (инжекторы): — блок газовых инжекторов устанавливается в непосредственной близости от впускного коллектора и подключается шлангами к форсункам, врезанным в коллектор максимально близко к впускному клапану — основной параметр инжекторов – минимальное время открытия. Чем меньше время открытия, тем быстрее работает инжектор и точнее может быть осуществлена подача газа

4) MAP sensor (датчик давления и температуры газа): датчик, измеряющий температуру газа непосредственно в потоке газа. Он объединен с датчиком давления газа, что дай возможность ЭБУ газа делать правильные расчеты и коррекции

5) Фильтр паровой фазы газа тонкой очистки: — устанавливается между редуктором и газовыми инжекторами — обеспечивает тонкую фильтрацию испаренного газа (70-80 микрон)

На что следует обратить внимание:

1. Шланги с ОЖ идущие к редуктору должны быть толстые и врезаны параллельно печке. Если у вас на штуцер редуктора одет кусок толстого шланга, а в него вставлен шланг с мизинец толщиной будут проблемы с прогревом редуктора см. статью.

2. Не поленитесь, подтяните все хомутики. Со временем шланги обжимаются и газ начинает травить.

3. Проверьте провода идущие от мозгов ГБО к аккумулятору. Они хлипкие. В инете описано много случаев, когда проблемы с ГБО были связаны с отвалившимися контактами.

4. Рекомендованное положение форсунок – вертикальное. Добивается притягиванием их пластиковыми хомутами к «чему удобнее». Проводя ТО, мастера эти хомуты обрезают, а затем часто ленятся всё восстановить, как положено, и форсунки болтаются «как есть» на своих шлангах.

Шаг второй – приобретаем кабель, устанавливаем ПО.

С кабелем два варианта или покупаем или делаем самостоятельно – инет в помощь. Я купил. ПО скачиваем на официальном сайте (www.ac.com.pl), оно бесплатное (точнее входит в стоимость вашего газового ЭБУ). Для мобильности устанавливаем ПО на ноутбук. Тут есть пару моментов: — батарея ноута должна выдерживать минимум 10-15 минут работы, иначе рискуете его выключением посередине калибровки; — желательно доступ к инету: а) для обновления прошивки газового ЭБУ; б) если у вас стоит Windows 7. Дело в том, что подлая Windows 7 ставит драйвера только на тот порт USB куда вы воткнули кабель. Если он у вас вдруг разболтался и вы решили кабель воткнуть в другой USB, то Windows 7 начнет качать с инета драйвера по новой и по новой их устанавливать именно для этого порта USB. Подключаем кабель к разъему газового ЭБУ и ноуту. Запускаем ПО.

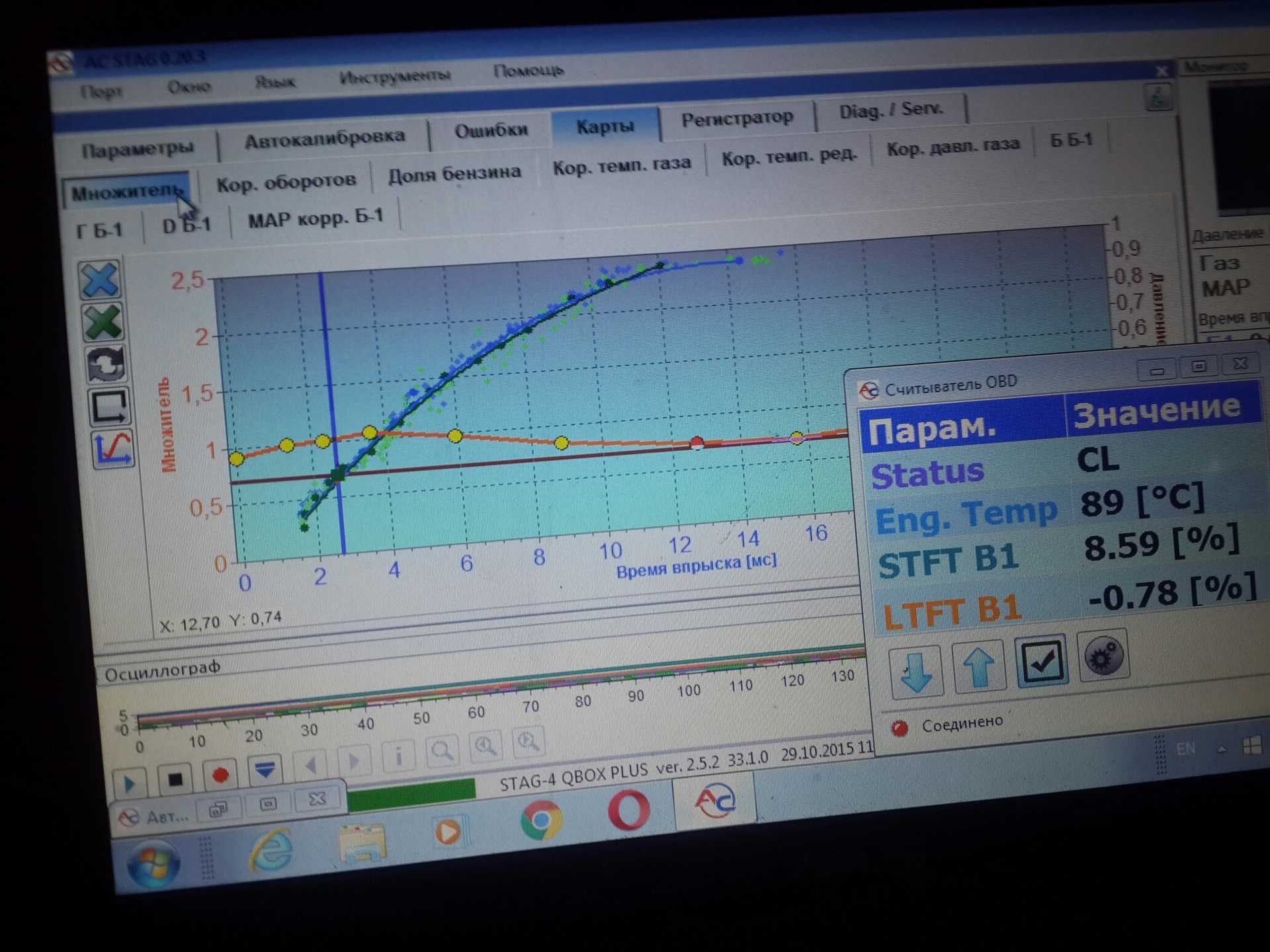

Шаг третий – настройка ГБО.

Ниже приведен текст взятый от сюда. Добавлены комментарии ( К: ) по выбору некоторых параметров, исходя из собственного опыта.

После установки программы, подключаем кабель интерфейса к блоку управления, заводим автомобиль и запускаем программу. В открывшемся окошке мы увидим разные вкладки, параметры настройки и т.д.

Первое окно.

Все, на что нужно обратить внимание в первом окне это несколько пунктов. 2

Кол-во цилиндров на катушку ⇒ Правильно выставляем кол-во цилиндров на катушку. В зависимости от типа вашего двигателя и количества цилиндров, это значение может быть от 1 до 4. Если вы правильно его выставили, то значение сигнала RPM (в окошке по середине справа), будет примерно соответствовать оборотам вашего двигателя

2. Кол-во цилиндров на катушку ⇒ Правильно выставляем кол-во цилиндров на катушку. В зависимости от типа вашего двигателя и количества цилиндров, это значение может быть от 1 до 4. Если вы правильно его выставили, то значение сигнала RPM (в окошке по середине справа), будет примерно соответствовать оборотам вашего двигателя.

Инструкция по установке трамблера

Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.

Настройка системы зажигания производится таким образом:

1. В первую очередь извлекается свеча этого цилиндра.
2. При помощи пробки или пальца следует закрыть свечное отверстие.
3. Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
4. Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
5. После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

Определение УОЗ

Чтобы суметь определить опережение, следует ознакомиться вначале со следующими понятиями:

• УОЗ зависит непосредственно от амплитуды вращения кривошипного вала ДВС. Чем сильнее обороты мотора, тем раньше воспламеняется ТВС и тем ближе пик оптимального давления к нужной точке
• Также на УОЗ влияет температура силовой установки и смеси горючего вместе взятые. Чем холоднее мотор, тем медленнее реакция (быстрота химического превращения). Следовательно, УОЗ в этом случае должен быть выставлен на ранний момент. И наоборот, если температура высокая – то на более поздний.
• Кроме того, на него влияет нагрузка, оказываемая на мотор. Чем быстрее вращается мотор, тем меньше должен быть выставлен УОЗ, чтобы не возникло детонации (это вызвано тем, что при оптимальной нагрузке мотора в цилиндры начинает поступать намного больше ТВС).
