Звуковой сигнал kia rio / k2 с 2017 года

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Особенности установки мультимедиа системы

Замена неродной магнитолы

После этого нужно по цветовой распиновке произвести установку штатной магнитолы согласно требованиям производителя.

Цветовые обозначения кабелей показаны на рисунке.

Улучшение штатного плеера

Такой вариант устроит владельцев автомобиля Киа Рио с установленным штатным проигрывателем. В таком случае в подключение магнитолы не нужно вносить никаких изменений. Монтаж производится по инструкции к транспортному средству через разъемы ИСО.

Для однодиновых магнитол не нужно предпринимать никаких действий, а вот более продвинутые проигрыватели могут потребовать расширение посадочного места и использование специальных рамок-переходников.

В зависимости от наличия или отсутствия металлической рамки имеется два способа установки однодиновой магнитолы.

Первый способ

Если в наличии не оказалось металлической удерживающей рамки, то можно установить магнитолу, имея в наличии:

При монтаже автомагнитолы следует придерживаться такой последовательности:

1. Вытащить декоративную панель.
2. Отключить сигнальные шлейфы.
3. Соединить переходник ISO с разъемами мультимедийного проигрывателя.
4. Набить уплотнитель в отсек автомагнитолы.
5. Установить проигрыватель в соответствующее посадочное место.

Если немного не угадать с количеством и плотностью уплотнителя автомагнитола будет держаться некрепко

Поэтому важно максимально качественно набить отверстие уплотнителем, чтобы минимизировать риски поломки проигрывателя

Второй способ

При наличии металлической рамки фиксации автомагнитолы следует использовать данный метод. Для установки плеера потребуется:

• плоская отвертка;
• отвертка крестообразного типа;
• торцевой ключ на 10;
• металлическая рамка.

Вначале необходимо произвести снятие декоративной заглушки.
Затем можно приступить к отсоединению кабелей от пластиковой панели.
После следует выполнить отщелкивание крепежа

Сделать это можно приложил пальцами усилия в верхней части крепежа.
Следующим шагом служит аккуратное отгибание рамки при помощи плоской отвертки.
Потом нужно максимально осторожно снять последнюю крепежную клипсу, чтобы не зацепить рамкой приборную доску.
Затем необходимо проделать выкручивание двух винтов при помощи крестообразной отвертки и отвинчивание гайки с использованием ключа на 10.
После этого следует установить снять металлическую рамку и загнуть крепежные усики.
На данном этапе нужно произвести монтаж магнитолы в металлическую рамку и установить ее в паз, который прикрывала декоративная накладка.. Установка магнитолы с использованием металлической рамки отличается высокой надежностью и долговечностью

При необходимости замены проигрывателя на более функциональную модель можно использовать крепежную рамку повторно

Установка магнитолы с использованием металлической рамки отличается высокой надежностью и долговечностью. При необходимости замены проигрывателя на более функциональную модель можно использовать крепежную рамку повторно.

Точки подключения автосигнализации на Kia Rio 2013

Автор  RA9UBD

+12В – красный толстый на блоке предохранителей

Замок зажигания:АСС – синийIGN1 – синийIGN2 – зелёныйСтартер – белый Для варианта с МКПП:Стартер – синий провод на педали сцепления

Панель приборов:Повороты – зелёный в левом разъёме и синий (или серый/оранжевый) в правом разъёмеДвери – зелёный (тонкий) в левом разъёмеБагажник – зелёный (тонкий) левом разъёмеРучник – красный/чёрный в левом разъёме

Открывание багажника (силовой) – синий толстый. В жгуте в пороге или на нижнем большом разъёме блока предохранителей.

Центральный замок:отпирание – синий/красныйзапирание – белый/красныйНа разъеме за накладкой у левой ноги водителя

Бензонасос – белый толстый в левом пороге или на отдельном белом разъёме за блоком предохранителей

Тормоз – красный, там же, где и бензонасос на том же разъёме

Если ставится автосигнализация, не имеющая функции автоматического закрывания ЦЗ после остановки двигателя (на примере установки А92 Flex, где нет этой функции), провод любого гибкого доп канала соединить с зеленым проводом сигнализации и настроить импульс гибкого дополнительного канала для закрытия ЦЗ:1000200130004000ЗП18У001ОС00У000dУOFdbOF

Данная настройка даст минусовой импульс 1 сек на выходе дополнительного канала после глушения двигателя, заведенного с брелка или автоматически, только в охране.

Основные причины, почему не работает сигнал на Киа Рио

Как понять, что клаксон на Киа Рио не работает и нуждается в починке?

• Вы нажимаете на кнопку на рулевом колесе, но звук не издается.
• В некоторых ситуациях после нажатия кнопки сигнал слышится, но спустя какое-то время исчезает: клаксон то работает, то нет.

Существует ряд причин, по которым возможна ситуация, когда не работает сигнал на Киа Рио:

1. В специальном блоке (под капотом автомобиля или в салоне) перегорел предохранитель. Эту проблему можно решить, заменив вставку плавкой. Но помните, что питание клаксона осуществляется не только через предохранитель, но также через реле.
2. Поломка относится непосредственно к клаксону. Если после замены предохранителя сигнал не появился, нужно проверить, работает ли само устройство. Для этого его нужно снять и подключить к питанию – от аккумулятора машины Киа Рио. Исправный клаксон непременно зазвучит. В противном случае нужен ремонт.
3. Сигнал может не работать из-за короткого замыкания в цепи электропитания. В этом случае сначала надо проверить предохранительное гнездо. Случается, что механизм работает некорректно, потому что нарушена целостность цепи или происходит утечка тока.
4. Контактное кольцо на руле изношено.
5. Изношены прижимные контакты на рулевой колонке. Эта проблема, как и предыдущая, актуальна для автомобилей Киа Рио отечественной сборки. В результате длительной эксплуатации происходит постепенное истирание пружин, поэтому импульс не проходит от кнопки к гудку.
6. Окислились контакты. Есть смысл проверить контактную группу на предмет ржавчины и других отложений, которые могут препятствовать работе клаксона. Обычно такое возможно, если автомобиль Киа Рио эксплуатируется давно: в результате подобных деформаций прекращается поступление команды активации звука или передача происходит с перебоями.
7. У клаксона перегорела обмотка.
8. Поврежден лепесток контактов под рулевой ступицей. Если возникло подозрение на такую неисправность, ее можно поискать в нажимной стойке – она будет заедать.
9. Отключена клемма на сигнальном элементе или нарушено качество электрического контакта.
10. Оборван шлейф на рулевом колесе автомобиля Киа Рио, который оборудован подушкой безопасности.

Создать учетную запись

Да и в случае прохождения ТО, можно будет вернуть быстро всё назад. Материал взял от металлического порожка который на полу в дверных проемах домов обычно прикручивают. Сделал типа Т-обазной формы.

Сразу скажу, лучше делать смещая дудки влево относительно крепежа, так как будет упираться в корпус фары. Примериваемся, отрезаем, сверлим и прикручиваем как на рисунке.

Recommended Posts

Чтобы не городить проводов, массу одной дудки необходимо соединить с массой второй, и также сделать с плюсами. Все делалось на клеммах.

Для надежности все соединения закрыты термоусадкой и помещены в изолирующие гофры. Клеммы накидываются на болты крепления клаксонов, хорошо обжимаем Аналогично собираем провод для соединения плюсов и вывода единого плюса на фишку Собранный до этого крепеж покрасил черной автоэмалью, чтобы не просвечивалось через радиаторную решетку.

Теперь можно всё соединять и крепить Получается аккуратно и надежно.

Прикручиваем держатель от штатного крепежа Так как фишку две “папы” для подключения к разъему штатной проводки нет в продаже, сделал ее подобие из термоусадок — сначала “тормоусадил “каждый провод до нужного расстояния между контактами, затем оба соединил для цельности. Плюсовые провода притянул пластиковыми стяжками, был случай слетели клеммы. Всё готово, идем устанавливать на авто.

Kia rio 2015 двойной сигнал за 15 минут

Вернулся на рынок, докупил провода, корпус для предохранителя и т. Позвонил одноклубнику Андрею TV , который любезно согласился помочь с установкой сигнала безвозмездно, даже приехал в гости ради такого дела. Бампер решил я не снимать, поскольку пятой точкой чувствовал, что крепежи больше не выдержат и нужно будет менять, а в наличии нет.

Открутил решетку радиатора, получили доступ к “телу”. Устанавливать я попросил через реле и отдельно тянуть провода с “предом”, хотя походу можно было поставить вместо штатного.

8 пользователей сказали спасибо J H

Но как сказал Андрюха: Я занимался установкой самих сигналов, штатный сигнал был снят, “хеловский” с низким тоном я поставил на место штатного , второй гудок с высоким тоном был прикручен в отверстие, которое было в усилителе бампера, но пришлось его развернуть в сторону радиатора.

Таким образом ничего не пришлось сверлить. Начались проблемы с установкой проводов, их мне продали плохого качества, без решетки рванули докупать провода, потом понадобились клеммы, скрутки … Слава Богу у Андрея все это “добро” было с собой.

Работа была сделана несмотря на моё дилетантское отношение к делу и отсутствие “мелочи” для подключения. Так что друзья тщательнее готовьтесь при замене сигнала.

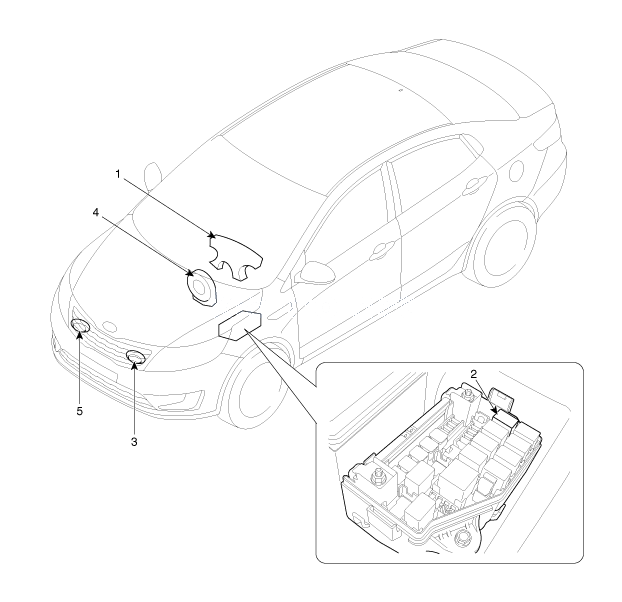

Замена сигнала на Киа Рио

Чтобы на вашей Киа Рио хорошо работал новый сигнал, нужно правильно выбрать модель, которую будете устанавливать, она должна точно подходить по габаритам. Обычно к комплекту звукового оборудования прилагается инструкция по монтажу. Как правило, все сигналы устанавливаются практически по одинаковому принципу. Если вы видели, как осуществляется замена клаксона, то наверняка сможете повторить процесс самостоятельно.

Место расположения звукового устройства – между облицовкой радиатора и радиатором двигателя или конденсатором кондиционера, если он есть в машине Киа Рио. Крепление к кузову – через кронштейн.

Порядок действий (если работать придется в холодную погоду, рекомендуется предварительно прогреть двигатель, чтобы не повредить накладку):

• откручиваем ключом «на 10» болты (4 шт.) крепления накладки облицовки радиатора;
• приподнимаем накладку облицовки радиатора и тем же ключом отворачиваем 2 болта крепления кронштейна звукового сигнала;
• отсоединяем от сигнала колодку проводов, предварительно надавив на фиксатор;
• вынимаем из-под накладки бампера звуковой сигнал вместе с кронштейном;
• отворачиваем болт головкой «на 10» и отделяем устройство от кронштейна;
• в обратной последовательности устанавливаем новый сигнал.

Прибор следует подключить к источнику тока (по инструкции!) и к «массе». Вес устройства не менее 30 кг, оно крепится к корпусу автомобиля, который тяжелее в 10 раз.

Не забудьте перед покупкой механизма убедиться, что он совместим с аккумуляторной батареей. Другими словами, проверьте, сможет ли аккумулятор обеспечить звуковой сигнал питанием. Имейте ввиду, что батарея будет разряжаться гораздо быстрее, если вы решите комбинировать разные гудки – модели, в которых это предусмотрено, потребляют до 25 А.

Выбирая для Киа Рио более мощный гудок, чем тот, который больше не работает, обратите внимание на шумоизоляцию автомобиля, она должна быть достаточной для того, чтобы водитель не испытывал дискомфорта, воспринимая звук так же, как люди на дороге. Кроме всего прочего, сигнал, который работает на автомобилях Киа Рио, должен соответствовать медицинским требованиям и нормам ГОСТ:

Кроме всего прочего, сигнал, который работает на автомобилях Киа Рио, должен соответствовать медицинским требованиям и нормам ГОСТ:

• не превышать частоту 440 Гц, чтобы не навредить здоровью окружающих;
• не имитировать звук сигнала спецавтомобилей правоохранительных органов или скорой помощи, чтобы не вводить в заблуждение окружающих и не создавать неразбериху на дорогах;
• издаваемый звук должен быть монотонным и непрерывным (согласно ГОСТ Р 41.28-99 (Правила ЕЭК ООН N 28)).

Блок в салоне Kia Rio 3 (2011-2016)

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМB ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

Распиновка разъемов и демонтаж штатной автомагнитолы

В зависимости от ценовой категории мультимедийные панели Киа Рио делятся на:

• однодиновые;
• двудиновые;
• ММС.

Распиновка разъемов магнитолы для автомобиля Киа Рио 3 представлена на рисунке.

Снятие предустановленного мультимедийного модуля производится по следующему алгоритму:

1. Вначале необходимо демонтировать козырек торпеды.
   Для этого можно использовать несколько плоских пластиковых карт.
2. Затем следует снять декоративную накладку автомагнитолы.
   Используя пластиковую карту необходимо аккуратно поддевать накладку по часовой стрелке. После ее снятия можно перейти к откручиванию четырех крепежных элементов при помощи отвертки.
3. После этого следует аккуратно достать магнитолу из ее ниши и сзади отсоединить сигнальные шлейфы.

Точки подключения автосигнализации на KIA Rio

Концевики дверей — зеленый провод (между желтыми), правый разъем комбинации. Концевик багажника — зеленый оранжевый, правый разъем комбинации. Габарит — желтый черный (двойной), коричневый разъем монтажного блока. Концевик капота — установить. Блокировка — зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса) Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке. Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема). Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2). Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод. Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания: Плюс — синий и зеленый. IG1 – розовый. IG2 – оранжевый. ACC – желтый. Стартер — белый.

Автомобиль, оборудованный полным центральным замком: Замки дверей – разъем FLR (A) на монтажном блоке (по минусу): Желтый черный – отпирание. (в самом верху разъема) Синий – запирание. Повороты — разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху). разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы. (заглушка магнитолы выщелкивается без снятия консоли). Магнитола задвигается в заводской контейнер, без фиксации.

белый (-); коричневый (+) – перед левый. желтый (-); черный (+) – перед правый. оранжевый (-); зеленый (+) – задний правый. синий (-); красный (+) – задний левый.

Черный – минус. Красный – плюс. Желтый – габарит. Зеленый – АСС

Основные причины, почему не работает сигнал на Киа Рио

Как понять, что клаксон на Киа Рио не работает и нуждается в починке?

• Вы нажимаете на кнопку на рулевом колесе, но звук не издается.
• В некоторых ситуациях после нажатия кнопки сигнал слышится, но спустя какое-то время исчезает: клаксон то работает, то нет.

Существует ряд причин, по которым возможна ситуация, когда не работает сигнал на Киа Рио:

1. В специальном блоке (под капотом автомобиля или в салоне) перегорел предохранитель. Эту проблему можно решить, заменив вставку плавкой. Но помните, что питание клаксона осуществляется не только через предохранитель, но также через реле.
2. Поломка относится непосредственно к клаксону. Если после замены предохранителя сигнал не появился, нужно проверить, работает ли само устройство. Для этого его нужно снять и подключить к питанию – от аккумулятора машины Киа Рио. Исправный клаксон непременно зазвучит. В противном случае нужен ремонт.
3. Сигнал может не работать из-за короткого замыкания в цепи электропитания. В этом случае сначала надо проверить предохранительное гнездо. Случается, что механизм работает некорректно, потому что нарушена целостность цепи или происходит утечка тока.
4. Контактное кольцо на руле изношено.
5. Изношены прижимные контакты на рулевой колонке. Эта проблема, как и предыдущая, актуальна для автомобилей Киа Рио отечественной сборки. В результате длительной эксплуатации происходит постепенное истирание пружин, поэтому импульс не проходит от кнопки к гудку.
6. Окислились контакты. Есть смысл проверить контактную группу на предмет ржавчины и других отложений, которые могут препятствовать работе клаксона. Обычно такое возможно, если автомобиль Киа Рио эксплуатируется давно: в результате подобных деформаций прекращается поступление команды активации звука или передача происходит с перебоями.
7. У клаксона перегорела обмотка.
8. Поврежден лепесток контактов под рулевой ступицей. Если возникло подозрение на такую неисправность, ее можно поискать в нажимной стойке – она будет заедать.
9. Отключена клемма на сигнальном элементе или нарушено качество электрического контакта.
10. Оборван шлейф на рулевом колесе автомобиля Киа Рио, который оборудован подушкой безопасности.

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации
