Когда и как проводить на рено логан регулировку клапанов

Для чего нужны зазоры?

В целях компенсации теплового расширения металла в системе газораспределительного механизма задаются технологические допуски между приводным стержнем и регулировочным болтом.

Любые отклонения от норм приводят к повышенному износу деталей.

Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.

Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.

При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.

Юстировка должна выполняться на холодном двигателе.

Металл под действием тепла расширяется, что учитывается при разработке любых сложных узлов. Компенсация подобного расширения необходима и в механизме ГРМ двигателя 1.4 л Рено Логан, чего удается достичь за счет специальных допусков между болтом для регулировки и стержнем привода. Отклонение зазора от положенного параметра ведет к ускоренному износу деталей.

Первым свидетельством проблем с клапанами Логана считается появление стука двигателя на ХХ. В такой ситуации рекомендуется отрегулировать зазоры и настроить их с учетом рекомендации производителя. Последствия отклонения могут быть фатальными для силового узла:

• Превышение параметра приводит к невозможности нормальной работы клапана — ему не удается нормально открыться, из-за чего в камеру сгорания попадает недостаточный объем топливно-воздушной смеси. Итог — уменьшение КПД 8-клапананного двигателя.
• Снижение показателя также приводит к падению мощности из-за недостаточной компрессии. Кроме того, при таких обстоятельствах клапан обгорает, на его седле возникает нагар, из-за чего требуется восстановление ГРМ. Своевременная регулировка клапанного механизма на Логане позволяет избежать подобных проблем.

Измерения производится с помощью специальных щупов.

Это интересно: Как демонтировать обшивку двери Форд Фокус 2: особенности для передних и задних дверей, как снять своими руками в условиях гаража

Как следствие, результатом нарушения регулировки может быть:

• Быстрый выход из строя механизма двигателя Рено Логан.
• Уменьшение мощности силового агрегата.
• Потеря КПД мотора из-за неполного сгорания топливной смеси в камере сгорания.
• Появление нагара и прочие проблемы.

Игнорирование неисправности неизбежно ведет к повышенным затратам, связанным с необходимостью дорогостоящего ремонта.

При наличии ГУРа

Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется.

Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера.

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 12

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Проверка и регулировка тепловых зазоров в приводе клапанов двигателя 1,4-1,68V Рено Логан, Сандеро

Работу проводим при появлении в зоне головки блока цилиндров характерных
«цокающих» стуков с частотой вдвое меньшей частоты вращения коленчатого
вала. В основном стуки возникают в результате износа деталей клапанного
механизма и связанного с ним увеличения тепловых зазоров в приводе
клапанов. Стуки хорошо прослушиваются при работе двигателя на холостом
ходу.
Проверку зазоров также рекомендуется выполнять при пробеге автомобиля
свыше 100 тыс. км.
Работу проводим на холодном двигателе.
Снимаем крышку головки блока цилиндров (см.«Замена
прокладки крышки головки блока цилиндров»).


Расположение клапанов в головке блока цилиндров:
1 – ряд впускных клапанов;
2 – ряд выпускных клапанов
Снимаем верхнюю крышку ремня привода ГРМ и по метке на зубчатом шкиве
распределительного вала устанавливаем поршень первого цилиндра в ВМТ в
конце такта сжатия (см.«Проверка
состояния и замена ремня привода газораспределительного механизма
двигателя 1,4–1,6 (8V)»).


Счет цилиндров ведется от маховика.
Затем поочередно проверяем и при необходимости регулируем зазоры в
приводе впускного и выпускного клапанов 1-го цилиндра. При проверке (в
этом положении коленчатого и распределительного валов) пятки коромысел
указанных клапанов должны быть обращены к затылкам – цилиндрическим
частям кулачков распределительного вала. При этом коромысла могут
качаться на оси в пределах зазора в приводе.

Плоскими щупами из набора проверяем тепловой зазор между торцами стержня
клапана и регулировочного винта.
Зазор должен находиться в пределах 0,2+0,05 – 0,075 мм для впускных
клапанов и 0,4+0,05 – 0,075 мм — для выпускных. Щуп должен перемещаться
в зазоре с небольшим усилием. Если величина зазора (толщина щупа)
отличается от требуемого значения…

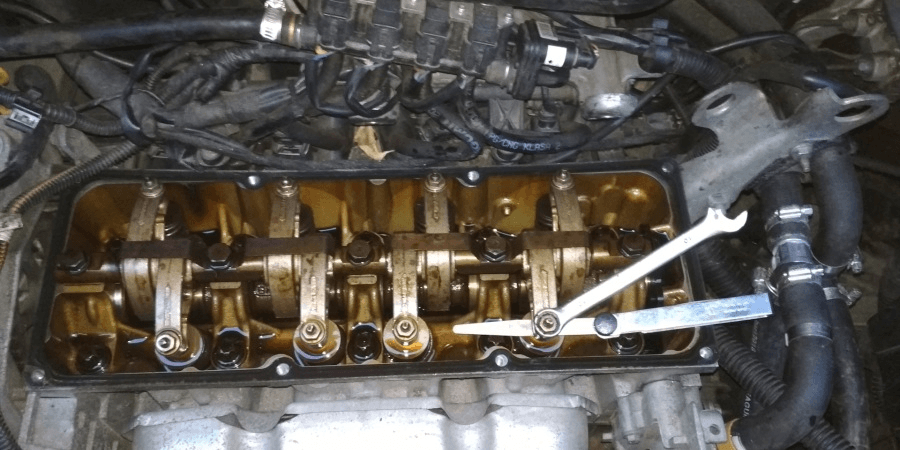

…ключом «на 10» ослабляем затяжку контргайки регулировочного винта,
удерживая винт за лыски (ширина – 3 мм) разводным ключом.
Затем, вращая регулировочный винт, устанавливаем нужный зазор.
Затягиваем контргайку, удерживая регулировочный винт ключом. Вновь
проверяем зазор и при необходимости повторяем регулировку.
Последовательно проворачивая коленчатый вал по часовой стрелке за болт
крепления шкива привода вспомогательных агрегатов на 180°, проверяем и
при необходимости регулируем тепловые зазоры в приводе клапанов 3-го,
4-го и 2-го цилиндров.
По окончании регулировки тепловых зазоров в приводе клапанов
устанавливаем снятые детали в обратной последовательности.


   ..

140

141







  ..

5.6. Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и регулировочным болтом, ввернутым в одно из плеч коромысла привода клапана. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.
О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма. Помимо этого при увеличенных зазорах впускных клапанов ухудшается наполнение цилиндров горючей смесью и, как следствие, снижается мощность двигателя. При полном отсутствии зазоров у выпускных клапанов, помимо неровной работы и снижения мощности двигателя из-за уменьшения компрессии в цилиндрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

Зазор измеряют на холодном двигателе (при +20 °С) между торцами стержня клапана и регулировочного болта при полностью закрытом клапане. Номинальный зазор для впускных клапанов 0,10–0,15 мм, для выпускных – 0,25–0,30 мм.


ПРИМЕЧАНИЕ После замены клапанов при первоначальной регулировке для выпускных клапанов нужно установить несколько уменьшенный зазор, равный 0,20–0,25 мм.

Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, а также ключ «на 10», пассатижи, набор плоских щупов.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). В этом положении оба клапана 1-го цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.

ПРИМЕЧАНИЕ Отсчет цилиндров ведется от маховика.

ПОЛЕЗНЫЙ СОВЕТ Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снятие верхней крышки ремня привода газораспределительного механизма (для получения доступа к установочным меткам на шкиве распределительного вала и на крышке головки блока), что влечет за собой трудоемкие предварительные операции по снятию правой опоры подвески силового агрегата. С точностью, достаточной для регулировки зазоров в клапанном механизме, распределительный вал можно установить в требуемое положение, контролируя его визуально. Распределительный вал нужно повернуть так, чтобы пятки коромысел привода обоих клапанов цилиндра, у которого проводится регулировка, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить «покачиванием» в пределах зазора.

3. Ослабьте затяжку контргайки регулировочного болта одного из коромысел, удерживая болт от проворачивания пассатижами. Вставьте щуп в зазор между торцами клапана и регулировочного винта.

4. Удерживая от проворачивания контргайку, вращайте регулировочный болт по часовой стрелке до того момента, когда щуп в зазоре можно будет перемещать с легким усилием.

ПРЕДУПРЕЖДЕНИЕ Не заворачивайте регулировочный болт до момента полного защемления щупа, так как при этом начнется перемещение клапана и зазор окажется заведомо меньше нормы.

5. Удерживая от проворачивания регулировочный болт, затяните контргайку и проверьте зазор. При необходимости повторите регулировку.

6. Аналогично отрегулируйте зазор для второго клапана.

7. Проверните коленчатый вал ровно на пол-оборота. При таком положении коленчатого вала оба клапана 3-го цилиндра полностью закрыты и их коромысла освобождены.

8. Отрегулируйте зазоры между торцами клапанов и регулировочных болтов 3-го цилиндра.

9. Последующими поворотами коленчатого вала ровно на пол-оборота установите поршни 4-го, а затем 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для остальных клапанов.

10. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки.

Регулировка

Перед тем как приступить к работе нужно осмотреть в каком состояние находятся все натяжные ремни, если имеются провисания их следует немедленно подтянуть. Когда все готово начинает производиться на Рено Логан регулировка клапанов:

1. Первым делом снимаются все патрубки и фильтрующий элемент который расположен на двигателе  для этого нужно выкрутить четыре болта
2. Отсоединяются провода от свечей
3. Демонтируется клапанная крышка, для этого выкручиваем четыре болта
4. Получаем доступ к поршневой группе, для выполнения работ цилиндр должен находится в верхней мертвой точке. Если он не на месте, поднимается передняя часть автомобиля и включается четвертая передача. Колесо крутится пока у распределительного вала шестерёнка не появится значение F.
5. Ослабляем контргайки, а болт зажимается пассатижами, открывается зазор в который вставляется щуп с необходимым размером
6. Подтягивается регулировочный болт, делается это пока щуп не начнёт двигаться с усилием
7. Повторяем эту процедуру с остальными цилиндрами, делать это желательно в следующем порядке : первый, четвертый, второй, третий.

На этом работа по регулировке закончена, собирается все в обратном порядке.

Как видите данная процедура не является сложной, и выполнить ее можно самостоятельно не прибегая к помощи специалиста, это поможет сэкономить значительную сумму денег, так как работы по регулировки довольно дорогие.

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

• 16-клапанным 1.6 л К4М;
• 8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

Периодичность регулировочных мероприятий

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Как отрегулировать клапана двигателя К7М

Чтобы компенсировать тепловое расширение клапана относительно рычага клапана, конструктивно задается зазор между торцом конца клапана и рычагом

При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном зазоре не будут полностью закрываться.

Зазоры проверяем и регулируем при появлении характерного стука клапанов. Стук звонкий в верхней части головки цилиндров. Обязательно зазоры регулируем после ремонта головки блока цилиндров.

Замер зазоров нужно производить на холодном двигателе, примерно 20˚ С.

Зазор должен быть для впускных клапанов 0,2 +0,05мм. Для выпускных клапанов зазор должен быть 0,4 +0,05 мм.

Впускные клапана относительно кузова автомобиля Ларгус находятся ближе к ветровому стеклу. Ряд выпускных клапанов находится ближе к радиатору системы охлаждения двигателя.

Чтобы замерить зазоры клапанов, снимаем крышку головки цилиндров в статье Как заменить прокладку крышки головки цилиндров двигателя К7М

Выкручиваем свечи зажигания, чтобы легче было прокручивать коленчатый вал.

Снимаем верхнюю крышку привода ГРМ и устанавливаем верхнюю мертвую точку первого цилиндра в конце такта сжатия (смотрим статью по замене ремня ГРМ).

«8» и «16»

Как я писал выше – это считается классическая компоновка. Только второй вариант с «16» или 4–мя клапанами на цилиндр, является более производительным, мощность примерно на 15 – 20 л.с. больше.

Как этого добиваются? По сути, очень просто:

У 8-ми клапанного агрегата, один распределительный вал, который в себе объединяется и впуск и выпуск. То есть и те и другие кулачки, находятся на одном «стержне», если один открывает впуск, то второй находится в противоположном направлении и как бы не работает. Затем они меняются. Здесь небольшая цепь и по сути одна шестерня (или звездочка), фазовращатели на таких моторах применяются крайне редко.

То у 16-ти клапанного варианта, все намного сложнее, но эффективнее. Здесь есть два распределительных вала. Каждый вал работает под свою задачу — есть «впускной» (открывает впускные клапана) и есть выпускной (соответственно выпускные). Усилия распространяются равномерно на два вала, а не на один. Есть такое мнение, что здесь сам клапан немного меньше, чем у «оппонента с одним валом» — возможно, однако нужно сравнивать конкретные модели двигателя.

Зачастую на эти агрегаты устанавливают гидрокомпенсаторы, которые автоматически регулируют тепловой зазор (у восьми клапанного мотора, такое устанавливается крайне редко). ТО есть вам мне нужно регулировать клапана.

Смотрим полезное видео

В итоге из-за увеличенного количества впускных и выпускных отверстий, воздушно-топливная смесь быстрее поступает и быстрее отводится, причем нет излишних механических потерь. Нужно отметить, что на эти варианты зачастую устанавливают фазовращатели, что еще больше повышает эффективность. В итоге и прибавляется мощность в 15 – 20 л.с.

Натяжение ремня

Натяжка играет важную роль в правильной работе двигателя и ослабляет влияние износа на его состояние. Стоит знать меру – слишком сильная, как и слишком слабая натяжка приводит к перебоям и быстрому появлению повреждений. Проведём эту настройку по пунктам:

Поверните коленвал против часовой стрелки на два зубца распредвала, чтобы натянуть ремень. Проверьте силу натяжки. Если всё сделано правильно, то он поворачиваться на прямой угол между шкивами, при небольшом усилии пальцев. В обратном случае – ослабьте гайку крепления и поверните ролик против часовой стрелки на 10 градусов, для ослабления натяжки. Регулируйте до установки среднего натяжения. Не забудьте, что нельзя поворачивать коленвал за шкив распредвала, во избежание повреждений двигателя.

Достоинства и недостатки силовых агрегатов

Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.

Достоинства K7J и K7M:

• низкая стоимость и простота конструкции двигателей;
• надежность: подтвержденный моторесурс составляет более 400 тыс. км;
• универсальность и ремонтопригодность;
• простота технического обслуживания;
• высокий крутящий момент;
• хорошая «эластичность» двигателей, равная 1.83.

Недостатки K7J и K7M:

• относительно высокий расход топлива;
• нестабильность оборотов при работе на холостом ходу;
• отсутствие в конструкции гидрокомпенсаторов, как следствие — необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
• «загиб» клапанов при внезапном обрыве ремня ГРМ;
• повышенная «текучесть» сальников коленвала;
• слабая надежность элементов системы охлаждения;
• шумность и склонность к вибрациям.

К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.

Достоинства K4M:

• надежность, практический ресурс превышает 400 тыс. км пробега;
• соответствие экологическим нормам Евро-4;
• повышенная мощность (102 л.с.);
• низкая шумность и виброустойчивость;
• более современная и надежная система охлаждения.

По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом. Недостатки мотора K4M:

• дорогие запчасти;
• «загиб» клапанов при обрыве ремня;
• слабая «эластичность» двигателя, равная величине 1.53, как следствие — проблемы с ускорением автомобиля при обгонах.

Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1. 6 л с жидкостным охлаждением все же несколько предпочтительнее своего «старшего брата» 1.

4 л. Мощности 75 л. с.

просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких «перебежках» по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту — «эластичность».

По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.
